ПОСІБНИК КОРИСТУВАЧА EKI 5026 CB BOMANN

Индукционная конфорка • لوح الطhei ذاتي البحث

Használati utasítás • Інструкція з експлуатації

Руководство по эксплуатации دليل المستخدم

CE

DEUTSCH

Inhalt

Розташування органів керування......стор 3

Інструкція з експлуатації......стор 62

Технічні параметри....стор 68

ITALIANO

Indice

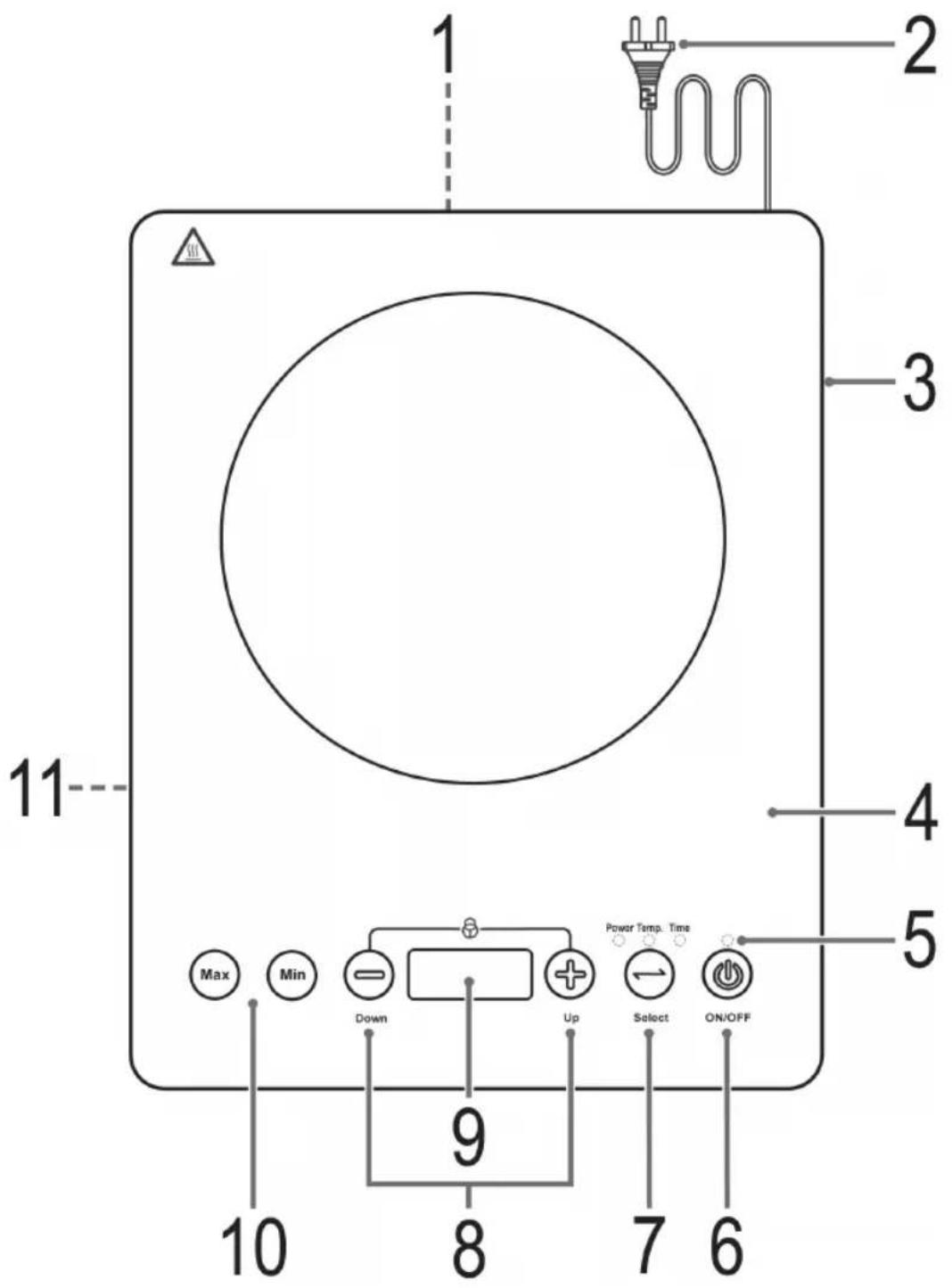

Розташування органів керування • Расположение элементов • مكان عناصر التحكم

1 2 3 4 5 11 10 8 7 6 9 Max Min Down Up Power Temp. Time Select ON/OFF

Bedienungsanleitung

Інструкція з експлуатації

Дякуємо, що вибрали наш виріб. Сподіваемось, що ви будете задоволені його можливостями.

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

ПОПЕРЕДЖЕННЯ.

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА.

Вказує на можливі загрози для приладу або інших предметів.

ПРИМИТКА.

Виділяє підказки та інформацію для Вас.

Загальні відомості

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Не використовуйте його на вулиці. Оберігайте його від спеки, прямого сонячного опромінювання, вологи (в жодному разі не опускайте у рідину) та гострих кутів. Не користуйтеся приладом з вологими руками. Якщо прилад зволожився або змокрів, невідкладно витягніть штепсельну вилку.
• Вимкніть прилад та обов'язково витягніть вилку з штепсельної розетки (тягніть за штекер, не за кабель), коли не користуєтесь приладом, або монтуєте комплектуючі деталі, або під час чищення або при дефектах.
• Не експлуатуйте прилад без огляду. Обовязково вимкніть прилад, коли ви покидаєте приміщення. Витягніть штепсельну вилку з штепсельної розетки.
• Прилад та кабель живлення слід регулярно обстежити на ознаки пошкоджень. При виявленні пошкоджень приладом заборонено користуватись.
• Користуйтеся виключно оригінальними комплектувальними деталями.
• Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ПОПЕРЕДЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існус загроза задухи!

Спеціальна інструкція з безпеки праці для індукційних плит

На виробі Ви знайдете символи з попередженнями та інформацією:

ПОПЕРЕДЖЕННЯ. Гаряча поверхня! Небезпека опіків!

Під час праці температура поверхонь, до яких Ви доторкуєтеся, може бути дуже високою.

ПОПЕРЕДЖЕННЯ.

- Поверхня із склокераміки! Якщо поверхня пошкоджена або має тріщину, то прилад слід негайно виключити, щоб запобігти можливому електричному удару.

ПОПЕРЕДЖЕННЯ.

• Індукційний нагрів! Предмети із металу, таки як ножі, виделки, ложки і кришки, не можна класти на поверхню плити, тому що вони можуть нагрітися.
• Гаряча поверхня! Індукційна плита нагріває спочатку дно посуду, але не саму плиту. Однак після закінчення процесу приготування страви може трапитися, що відбита жара може розігріти також і плиту до небезпечної температури. Небезпека опіків!
• Ушкодження здоров'я! Особам, що мають електростимулятори серця, забороняється користування індукційними плитами. Таким особам під час роботи приладу слід триматися на відстані не менш як 60 см.

УВАГА.

• Щоб не пошкодити пристрій, не ставте на його склокера- мічну поверхню шершаві чи нерівні предмети.
• Слідкуйте, щоб на склокерамічну поверхню пристрою не впав важкий посуд чи посуд із гострими краями.

• Не розташовуйте прилад поруч з предметами, чутливими до магнітних полів (наприклад, радіо чи телевізора).

• Не використайте для управління виробом зовнішній таймер або відокремлену систему управління.

• Ставте прилад на рівну поверхню, що стійка до вологи і ви- соких температур.
• Якщо поверхня є чутливою до високих температур, підкладіть під плиту жаростійку підкладку.
• Не рухайте виріб, коли він працює.

• Не ставте прилад під шафи, що висять на стіні, тому що із каструль може підійматися жара і пари.

• Додержуйте належну відстань для безпеки (30 см) до предметів, що легко запалюються (меблі, штори та інше)! Суворо забороняється вставляти прилад в шафи.

• Забезпечте відстань 10 см до стін.
• Не нагрівайте пустий посуд на плиті, тому що це може призвести до небезпечного перевищення температури.
• Вентиляція: Завжди утримуйте прорізи для вентиляції відкритими.
• Під час та після користування не допускайте, щоб шнур живлення торкався гарячої поверхні приладу.
• Цей пристрій може використовуватись дітьми, старшими 8 років, і особами з обмеженими фізичними, сенсорними або розумовими здібностями, чи особами без достатнього досвіду і знань, якщо вони використовують пристрій під наглядом або були проінструктовані щодо використання пристрою в безпечний спосіб і зрозуміли його небезпеку.
  • Діти не повинні гратися з пристроєм.
• Чищення та технічне обслуговування пристрою не повинні виконуватись дітьми, навіть якщо вони старші 8 років і перебувають під наглядом.
• Тримайте пристрій та його кабель живлення поза зоною досяжності дітей, молодших 8 років.
• Не ремонтуйте прилад самі, але зверніться до авторизованого фахівця. Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, або нашою сервісною службою або іншою кваліфікованою особою.
• Цей пристрій не можна занурювати у воду під час його чищення. Дотримуйтесь інструкцій, наведених у розділі “Чищення”.

Використання за призначенням

Цей прилад призначено для приготування продуктів на індукційній поверхні.

Пристрій призначено для користування у приватних помешканнях тощо. Пристрій слід використовувати так, як описано в цьому посібнику користувача. Не використовуйте пристрій для іншої мети.

Використання пристрою з іншою метою не передбачено і може призвести до пошкодження пристрою чи травмування користувача.

Виробник не несе відповідальності за пошкодження, спричинені неправильним користуванням.

Розпаковування пристрою

1. Вийміть пристрій з упаковки.
2. Вийміть увесь пакувальний матеріал, наприклад плівку, наповнювач, фіксатори і картон.
3. Щоб уникнути небезпек, перевірте, чи не пошкоджений прилад під час транспортування.

i ПРИМІТКА.

На пристрої можуть накопичитися залишки виробничого процесу чи пилюка. Рекомендовано почистити пристрій відповідно до розділу „Чищення”.

Опис частин

1 Вихід для повітря
2 Вилка живлення
3 Корпус
4 Склокерамічна поверхня
5 ндикатори POWER / TEMP. / TIME / ON/OFF
6 Кнопка ⏻ ON/OFF (Увімкнення/Режим очікування)

7 Кнопка вибору

8 Налаштування потужності, температури та часу ви- мкнення

⊕ - збільшення
- зменшення

9 Дисплей

10 Безпосередній вибір найвищого чи найнижчого рівня потужності

Max найвищий рівень
Min найнижчий рівень

11 Вхід для повітря

Загальні дані

Приготування страв за індукційною технологією

При приготуванні страв із застосуванням індукційної технології жара виникає через магнітні сили тільки тоді, коли кааструля або сковорода з днищем, що піддається магнетизації, стоіть на плиті в зоні магнітного впливу і плита включена. При цьому нагрівається тільки дно каструлі, але не сама зона магнетизації. Під поверхнею із склокераміки знаходиться індукційна шпуля. Якщо через шпулю про-ходить електричний струм, то виникає магнітне поле, яке викликає у днищі каструлі завихрення. Таким чином дно каструлі нагрівається. Це зберігає енергію, оскільки тепло виникає тільки в тому місці, де воно потрібне.

Який посуд я можу використати?

Для індукційних поверхонь необхідний посуд із намагніче- ною основою. На сучасному посуду дається примітка про його придатність для використання на індукційній плиті. Принципово Ви можете використовувати всі види посуду, які містять залізо, а про їх властивості піддаватися магнети- зації Ви дізнаєтесь за допомогою простого експерименту: Розташуйте посуд. Якщо прозвучить декілька звукових сигналів та з'явиться повідомлення "Е0", даний посуд ви- користовувати не можна..

i ПРИМІТКА.

Задля збереження безпеки через 30 секунд прилад пере- йде в черговий режим.

Такі матеріали не можуть використатися для індукцій- них плит.

Глина, скло або алюміній.

Каструлі таких видів Ви не можете використати.

Каструлі з випу- клим дном

Каструлі, у яких діаметр днища менш ніж 12 см.

Каструлі, що мають на днищі ніжки.

Електричне підключення

Характеристики для електричного підключення

У цілому плита може витримати потужність до 2000 Вт. При такому значенні рекомендується роздільна проводка із захистом через запобіжник для домашнього господарства 16 А.

УВАГА. ПЕРЕВАНТАЖЕННЯ!

Не використайте шнури для продовження електричного кабелю або розетки з багатьма гніздами, тому що потужність цього приладу занадто велика для цього.

Підключення

• Перед тим як вставити вилку в розетку, переконайтеся в тому, що напруга в мережі, яку Ви збираєтеся застосовувати, відповідає вимогам приладу. Технічні дані Ви знайдете на інформаційній табличці.

- Підключайте прилад до розетки, що обладнана захисними контактами належним чином.

Експлуатація

• Прилад має чутливий сенсор. Достатньо легкого дотику до панелі пальцем. Торкатися до кнопок слід пучкою пальця, але не кінчиком пальця.
• Кожне сприйняте доторкання до кнопки супроводжується звуковим сигналом.
• Якщо прилад не реагує на натискання кнопок, очистіть панель керування сухою м'якою тканиною. Навіть тонка водяна плівка може ускладнити користування приладом.
  • Переконайтеся, що панель керування завжди залишається чистою й сухою та не покрита будь-якими предметами.

Режим готовності

Після того як Ви вставили вилку в розетку, плита включається в режим готовності до праці.

• Поставте на плиту в зону нагрівання каструлю, що придатна для індукційної технології.
• Натисніть клавіш ON/OFF, щоб почати процес при- готування страви. Засвітиться індикатор над кнопкою ON/OFF. Буде блимати індикатор POWER над кнопкою SELECT.

i ПРИМИТКА.

Тепер потрібно натиснути та утримувати протягом 60 секунд кнопку SELECT, в іншому випадку індукційна плита повернеться назад в режим очікування.

Вибір функцій роботи, вимкнення у певний час чи температури.

Натискайте кнопку SELECT, щоб вибрати функцію регулювання потужності, налаштувати час вимкнення чи температуру. На вибір режиму буде вказувати відповідний індикатор: POWER, TEMP. і TIME.

Вибір рівня потужності або температури індукційної плити

• За допомогою кнопок UP або DOWN можна вибрати один з 10-ти рівнів потужності з-поміж значень від 200 до 2000 Вт, або один з 10-ти рівнів температури з-поміж значень від 60°C до 240°C.
• Для безпосереднього вибору найвищого чи найнижчого рівня потужності або температури використовуйте кнопки MAX або MIN. На дисплеї відображатиметься мінімальне чи максимальне значення рівня потужності

i ПРИМИТКА.

- Індукційна плита завжди розпочинатиме роботу із шостого рівня потужності з температурою 180°C або з потужності 1200 Вт.

i ПРИМІТКА.

• Обране налаштування відображатиметься на дисплеї. Також буде світитись відповідний індикатор над кнопкою SELECT.
• Майте на увазі, що у різних каструлях їжа готується по-різному. Це залежить від матеріалу та якості кухонного посуду.

Введення часу вимкнення

1. Увімкніть прилад та оберіть потрібну температуру.
2. Натискайте кнопку SELECT, щоб засвітився індикатор режиму вимкнення у певний час. На дисплеї відобразиться індикація "0" (хвилин). Буде блимати індикатор TIME над кнопкою SELECT.
3. Натискаючи кнопку UP чи DOWN, встановіть час вимкнення від 5 до 180 хвилин.

i ПРИМИТКА.

• За допомогою кнопок UP або DOWN з кроком в 5 хвилин налаштуйте відповідний час. Поточне налаштування відображатиметься на дисплеї.
  • Після налаштування часу протягом кількох секунд на дисплеї світитиметься введене значення. Тоді по черзі відображатимуться час, що залишився, і попередньо вибрана функція.
• У будь-який час можна змінити попередньо встановлений час вимкнення. Інші налаштування (POWER і TEMP.) залишаться без змін.
• По закінчення встановленого часу час приготування автоматично вимкнеться та прозвучить звуковий сигнал. Прилад повернеться в черговий режим.
• Щоб скасувати попередньо встановлений час вимкнення, встановіть значення часу на "0". Можно також одразу вимкнути поверхню, натиснувши кнопку ON/OFF.

Безпека дітей

Пристрій обладнано функцією блокування для захисту від несанкціонованого використання.

- Щоб активувати функцію блокування від дітей, одночасно натисніть кнопки UP і DOWN. На дисплеї відобразиться індикація "L".

- Щоб скасувати функцію блокування, знову одночасно натисніть кнопки UP і DOWN.

i ПРИМІТКА.

Якщо активовано функцію блокування від дітей, заблоковані всі кнопки окрім кнопки ON/OFF. Керувати пристроєм можна буде лише після його розблокування.

Автоматичне відключення

Плита самостійно відключиться після 120 хвилин, якщо на пульті управління не було зроблено нових команд. Це відключення призначене для Вашої безпеки.

Вимикання

1. Натисніть клавіш ON/OFF.

i ПРИМІТКА.

• Плита переключиться із режиму праці назад в режим готовності. Вентилятор може ще працювати декілька часу.

• Індикатори кименуться.

• Наприкінці витягніть вилку з розетки.

• Перед тим як убрати прилад для зберігання в інше місце, дайте йому охолонути.

Розпізнавання каструлі

Прилад має функцію розпізнавання каструлі. Він може видавати декілька повідомлень, що вказують на те, що по- суд знято. На дисплеї з'явиться повідомлення "Е0". Задля збереження безпеки через 30 секунд прилад перейде в черговий режим. Вентилятор може продовжувати роботу. Просимо Вас прийняти до уваги наступну інформацію:

ПОПЕРЕДЖЕННЯ.

Після того як Ви закінчили працювати з плитою, слід вимкнути її за допомогою клавіш ON/OFF, тому що недостатньо вимкнення тільки убиранням каструлі.

ПОПЕРЕДЖЕННЯ. Небезпека опіків!

Після закінчення процесу приготування страви жара від каструлі може нагріти поверхню плити в зоні нагрівання до небезпечної температури.

Чищення

ПОПЕРЕДЖЕННЯ.

• Перед тим як почати очищення праски, слід обов'язково витягнути вилку з розетки!
- Почекайте, поки прилад не досягне нормальної температури!
- Категорично забороняється опускати прилад в воду, щоб очистити його. Це може призвести до удару електричним струмом або до пожежі.

УВАГА.

• Для очищення не застосовуйте щітки з дроту або інші матеріали, що можуть пошкодити поверхню.
• Не застосовуйте засоби для очищення, які містять їдкі або абразивні складові частини.

Скло Керамічна плита

• Видаляйте залишки страв із плити ще в теплому стані, за допомогою вологої тканини або кухонного паперу.
• Очищуйте плиту м'якою губкою з невеликою кількістю води, після цього ретельно протирайте плиту м'якою тканиною насухо.
• Засоби очищування для керамічних плит: Якщо на плиті залишилися пригорілі залишки справи, то використайте для її очищення спеціальні вироби для очищення керамічних плит із спеціалізованих магазинів.

Корпус

• Після закінчення праці очищуйте корпус злегка вологою тканиною.
• Звертайте увагу на те, щоб в отвори корпусу не потрапила рідина. Це може призвести до шкоди приладу або до удару електричним струмом.

Зберігання

• Відкладайте пристрій на зберігання, коли він чистий і вистиг.
• У разі тривалого невикористання рекомендовано зберігати пристрій в оригінальній упаковці.
• Завжди зберігайте пристрій поза зоною досяжності дітей у сухому, добре провітрюваному місці.

Пам'ятайте, що склокерамічну поверхню можна пошко- дити, якщо поставити на таку поверхню важкий предмет, або щось впаде на скло керамічну поверхню.

Усунення несправностей

- Прилад не працює і не подає сигналів.

Допомога:

Перевірте підключення до електричної мережі.

- Після ввімкнення та вибору функції приготування прозвучало декілька сигналів попередження.

Можлива причина:

На поверхню не встановлений жодний посуд чи жодний прийнятний посуд.

i ПРИМІТКА.

Задля збереження безпеки через 30 секунд прилад перейде в черговий режим.

Допомога:

Поставте на плиту каструлю, що придатна для індукційного нагрівання.

- Плита раптово виключається під час праці.

Можливі підстави:

Вмикається функція теплового вимкнення.

Допомога:

Від'єднайте прилад від мережі і дайте йому охолонути упродовж 20 хвилин. Після цього можете продовжити працю.

Подальші підстави:

Закриті отвори для вентиляції.

Допомога:

Звільніть отвори для вентиляції від предметів, що їх закривають.

Подальші підстави:

Плита автоматично відключилась після 120 хвилин праці.

Під час роботи на дисплеї відображаються описані нижче повідомлення про помилки:

Повідомлення
E0 Невідповідний посуд.
E01	Несправний датчик температури IGBT.
E02 Перегрівання.
E03	Проблеми з живленням. Перевірте живлення!

Технічні параметри

Модель:......EKI 5026 СВ

Подання живлення: 220-240 В\~, 50 Гц

Споживання потужності:......2000 Вт

Група електробезпечності:......II

Право на технічні зміни та зміни у дизайні зберігається продовж процесу розробки продукту.

Цей прилад було перевірено згідно всіх відповідних, актуальних директив СЕ, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано з а новітніми положеннями техніки безпеки.
