ПОСІБНИК КОРИСТУВАЧА 245 Glamour Sven

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Расположение АС

КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ

Дякуємо Вам за купівлю акустичної системи TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією, що міститься у цьому Керівництві.

3MICT

RUS 1

UKR 6

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ 7

2. КОМПЛЕКТНІСТЬ АС 8

3. ЗАХОДИ БЕЗПЕКИ 8

4. ТЕХНІЧНИЙ ОПИС 8

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ 9

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ...... 11

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 11

ENG 12

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

- Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося якенебудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу жзверніться до продавця.

- Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам'ятайте, що при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на гарантійний ремонт.

- Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не менше 4-х годин.

- Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на увесь період користування.

Технічна підтримка розміщена на сайті www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

2. КОМПЛЕКТНІСТЬ АС

• Акустична система — 1 шт.
• Керівництво з експлуатації — 1 шт.
  • Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi.
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підсилювача.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння на пристрій бризок та крапель води і пилу, не ставте на неї жодних ємностей з рідинами.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів. Не піддавайте впливу прямих сонячних променів.
• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум'я.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря – 10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або подібними предметами, що заважають охолодженню.
• Після використання вимкніть АС вимикачем живлення та від'єднайте кабелі живлення від мережі.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м'яку суху тканину.

4. ТЕХНІЧНИЙ ОПИС

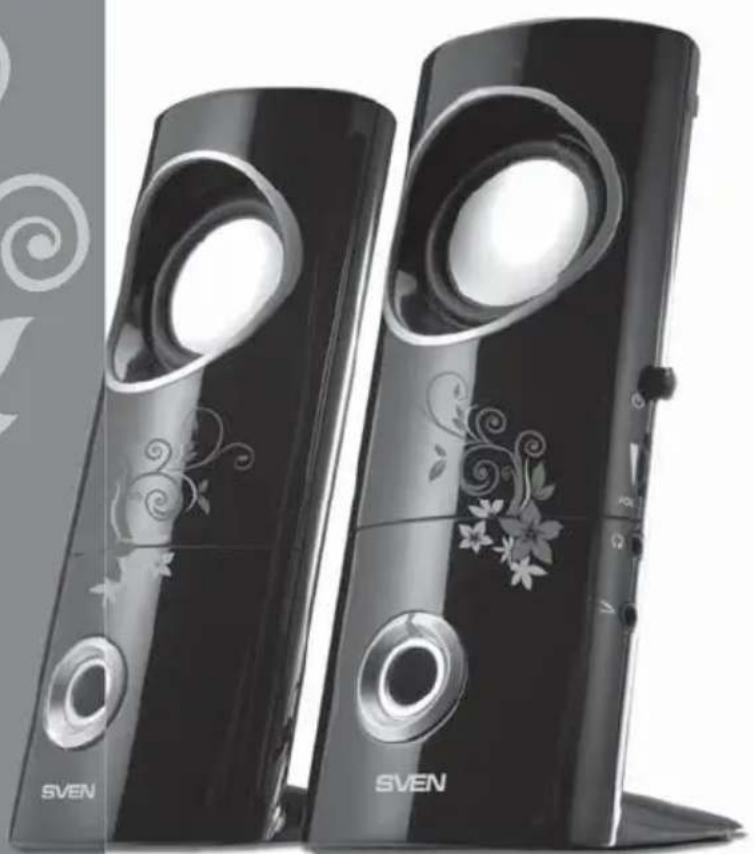

Мультимедійна USB акустична система (AC) SVEN 245 GLAMOUR призначена для відтворення музики та озвучування ігор, фільмів тощо. AC оснащена вмонтованими мостовим підсилювачем, акустичним та сигнальним кабелями, завдяки чому може бути підключена практично до будь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо). Живлення AC здійснюється через USB-порт ПК, ноутбуку або блока 5V DC за допомогою вмонтованого USB-кабелю електроживлення. Колонка, яка має аудіовхід та панель управління, умовно названа активною.

Керівництво з експлуатації

SVEN 245

GLAMOUR

Особливості АС

• U.S.S. (Ultra Sound System) – вмонтований мостовий підсилювач забезпечує вихідну потужність, яка в 4 рази більша, ніж у підсилювачах класу АВ
• Живлення через USB-порт ПК, ноутбука або блок живлення 5V DC
  • Регулювання рівня гучності
• Індикатор живлення
• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та іншими джерелами звуку
• Роз'єм ∅ 3,5 мм для підключення навушників
• Роз'єм ∅ 3,5 мм для підключення мікрофона
  • Магнітне екранування
• Матеріал корпусу колонок — пластик

Панель управління

① ⏻: вимикач живлення
② VOL: регулятор гучності
③ 0: роз'єм для підключення навушників
④ ⚡: роз'єм для підключення мікрофонана
⑤ Індикатор живлення

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому встановлюйте АС якомога далі від цих пристроїв.

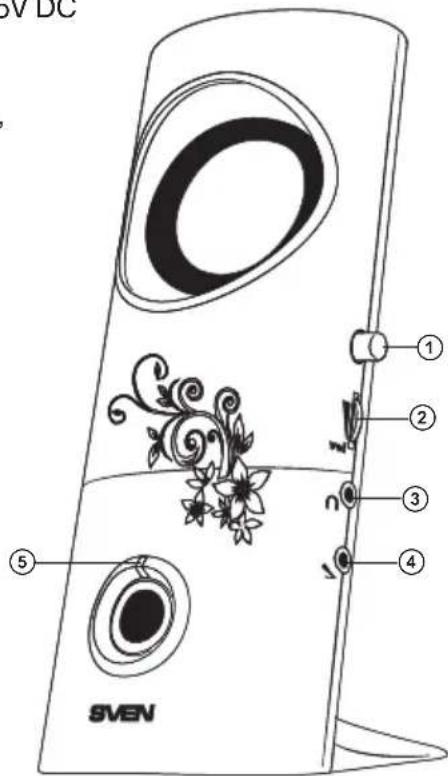

Мал. 1. Активна колонка

Підключення АС

Мультимедійну USB акустичну систему SVEN 245 GLAMOUR можна підключити практично до будь-яких джерел аудіосигналу: DVD/CD, звукової карти комп'ютера тощо (див. схему підключення на мал. 2).

• Перед підключенням переконайтеся, що АС відключена від мережі. Підключіть вмонтовані в активну колонку сигнальні кабелі з mini-jack 3,5 мм: кабель з mini-jack зеленого кольору – до аудіовиходу джерела звуку, а мікрофонний кабель (mini-jack рожевого кольору) – до мікрофонного входу (див. схему підключення на мал. 2).
• Підключіть USB-кабель електроживлення до USB-порту комп'ютера, ноутбука або до блока живлення 5V DC.

Примітки:

• Для підключення АС до CD/DVD-програвачів або телевізора необхідно разом з вмон-тованим в активную колонку сигнальним кабелем з mini-jack 3,5 мм використовувати перехідник mini-jack ∅ 3,5 мм до 2RCA (не входить до комплекту).
• Встановіть рівень загальної гучності на мінімум поворотом регулятора VOLUME ② проти годинникової стрілки до упору.

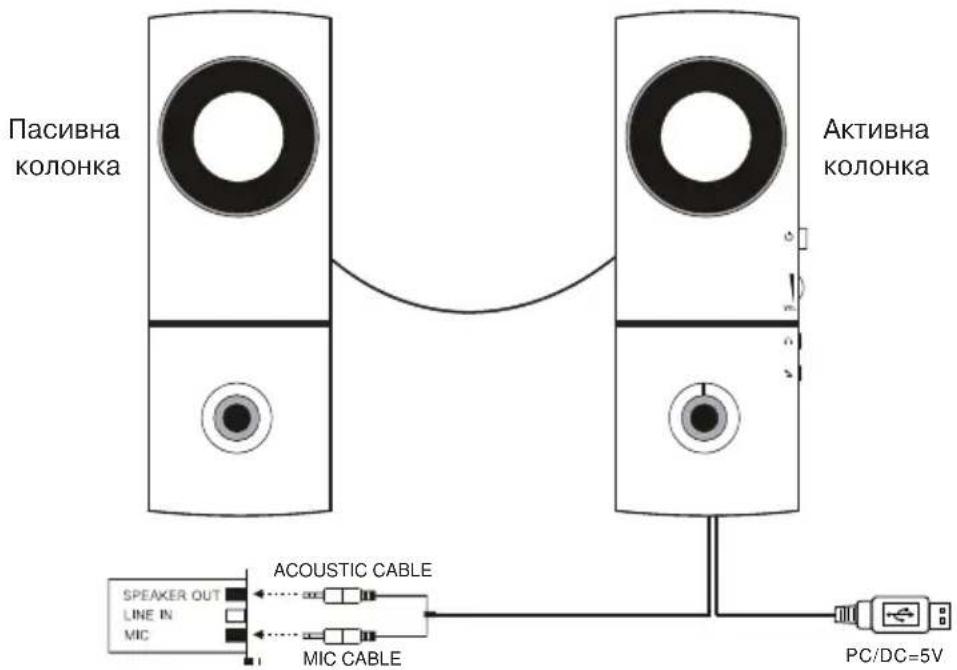

Мал. 2. Схема підключення

• Увімкніть живлення комп'ютера, потім увімкніть живлення АС вимикачем POWER ①, загориться індикатор живлення ⑤.
• Увімкніть джерело аудіосигналу.
• Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME ②. При повороті регулятора за годинниковою стрілкою рівень гучності збільшується, при повороті проти годинникової стрілки – зменшується.
• Навушники підключайте до роз'єму ③, а мікрофон – до роз'єму ④.

Примітки:

• Після закінчення використання АС не забудьте вимкнути пристрій з розетки.
• Для підвищення якості відтворення звуку скористайтеся виходом звукової карти Line-Out.

Керівництво з експлуатації

SVEN 245

GLAMOUR

1. УСУНЕННЯ НЕСПРАВНОСТЕЙ

Несправність	Причина	Спосіб усунення
АС не вмикається.	Не підключена до мережі живлення.	Перевірте правильність підключення.
	Не увімкнено вимикач живлення.	Увімкніть вимикач.
Немає звуку.	Регулятор гучності встановлено в положення найменшої гучності.	Підкрутіть регулятор гучності.
	Неправильно підключено джерело аудіосигналу.	Підключіть правильно джерела сигналу.
У колонках АС занадто тихий звук.	Регулятор гучності встановлено в положення найменшої гучності.	Підкрутіть регулятор гучності.
Спотворення звуку.	Велика амплітуда вхідного сигналу.	Регуляторами гучності джере-ла сигналу та АС зменшіть величину вхідного сигналу.

Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною консультацією до найближчого до Вас сервісного центру. Не ремонтуйте АС самостійно.

1. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру	Значення
Вихідна потужність (RMS), Вт	4 (2 × 2)
Діапазон частот, Гц	90 – 20 000
Співвідношення сигнал/шум, дБ	≥slant 95
Діаметр динаміків, мм	57
Напруга живлення, В	USB/DC 5
Довжина кабелю USB, м	1,2
Довжина кабелів з mini-jack 3,5 мм, м	1,2
Розміри (однієї колонки) (Ш × В × Г), мм	70 × 185 × 48
Вага, кг	0,4

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

Постачальник/імпортер в Україні:

ТОВ «СВЕН Центр», 08400, Київська область,

м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone]. Призначення, споживчі влас-

тивості та відомості про безпеку товару дивіться

у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні

або на сайті www.sven.fi.

Гарантійний термін: 12 міс. Строк служби: 2 роки.

Товар сертифіковано/має гігієнічний висновок.

Шкідливих речовин не містить. Зберігати в сухому місці.

Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,

№ 02-02, Сінгапур, 427447. Виготовлено під контролем

«Свен Скандинавія Лімітед», 48310, Фінляндія,

Котка, Котолахдентіє, 15. Зроблено в Китаї.
