РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 245 Glamour Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS 1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ 1
2. КОМПЛЕКТНОСТЬ АС 2
3. МЕРЫ БЕЗОПАСНОСТИ 2
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 2
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 3
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 5
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 5

UKR 6

ENG 12

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

2. КОМПЛЕКТНОСТЬ АС

• Акустическая система — 1 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания на устройство брызг и капель воды и пыли, не ставьте на нее никаких ёмкостей с жидкостями.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за- зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не по- крывайте салфетками или подобными предметами, затрудняющими охлаждение.
• После использования выключите АС выключателем питания и отсоедините кабели питания от сети.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

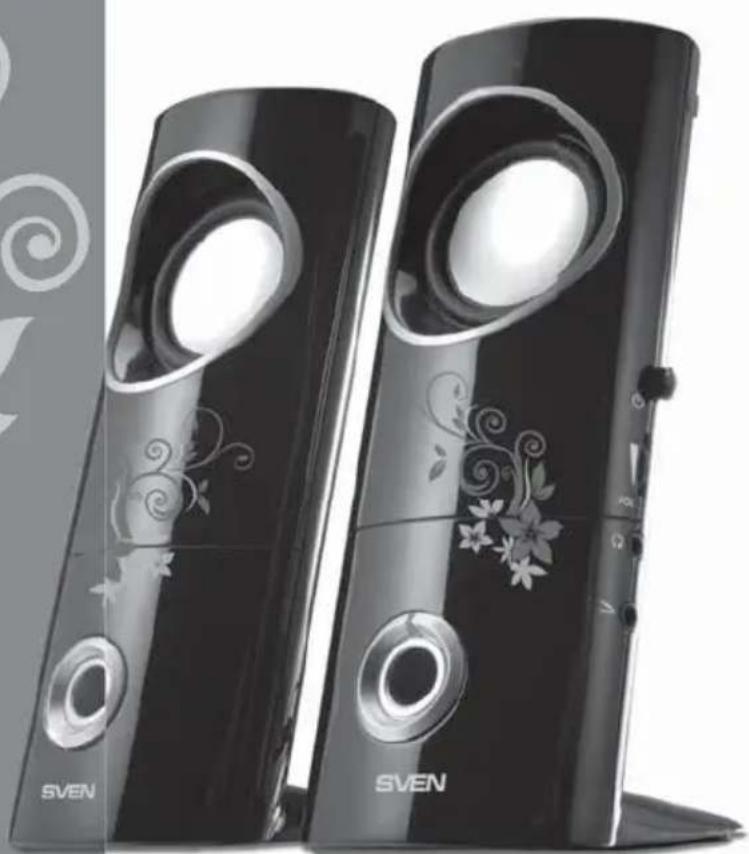

Мультимедийная USB акустическая система (AC) SVEN 245 GLAMOUR предназначена для воспроизведения музыки и озвучивания игр, фильмов и проч. AC имеет встроенные мостовой усилитель, а также акустический и сигнальный кабели, благодаря чему может быть подключена к ПК, ноутбуку, MP3 или CD-плееру либо другим источникам звука. Питание AC осуществляется через USB-порт ПК, ноутбука или блока 5V DC с помощью встроенного USB-кабеля электропитания. Колонка, которая имеет аудиовход и панель управления, условно названа активной.

Руководство по эксплуатации

SVEN 245

GLAMOUR

Особенности АС

• U.S.S. (Ultra Sound System) – встроенный мостовой усилитель обеспечивает выходную мощность, которая в 4 раза больше, чем в усилителях класса AB
• Питание через USB-порт ПК, ноутбука или блок питания 5V DC
  • Регулировка уровня громкости
• Индикатор питания
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройствами и другими источниками звука
• Разъем ∅ 3,5 мм для подключения наушников
• Разъем ∅ 3,5 мм для подключения микрофонаа
  • Магнитное экранирование
• Материал корпуса колонок — пластик

Панель управления

① ⏻: выключатель питания
② VOL: регулятор громкости
③ Ⓞ: разъем для подключения наушников
④: разъем для подключения микрофона
⑤ Индикатор питания

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

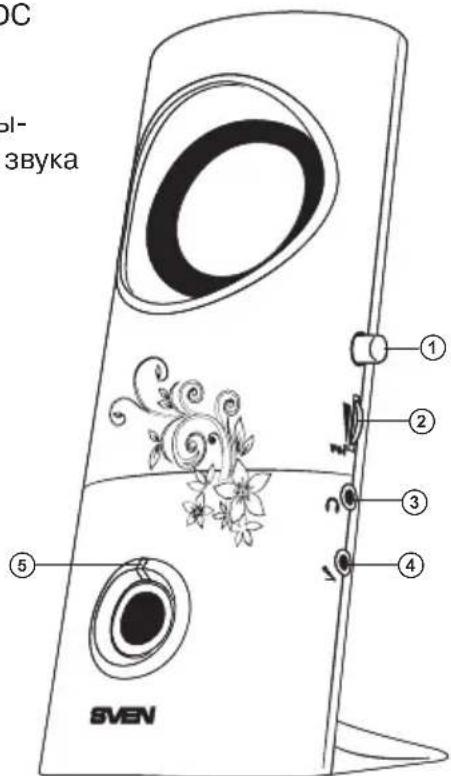

Рис. 1. Панель управления

Подключение АС

Мультимедийная USB AC SVEN 245 GLAMOUR может быть подключена практически к любым источникам аудиосигнала: DVD/CD, звуковой карте ПК и т. п. (см. рис. 2).

• Перед подключением убедитесь, что АС отключена от сети. Подключите встроенные в активную колонку сигнальные кабели с mini-jack 3,5 мм: кабель с mini-jack зеленого цвета – к аудиовыходу источника звука, а микрофонный кабель (mini-jack розового цвета) – к микрофонному входу (см. схему подключения на рис. 2).
• Подключите USB-кабель электропитания к USB-порту компьютера, ноутбука или к блоку питания 5V DC.

Примечания:

- Для подключения AC к CD/DVD-проигрывателям или телевизору необходимо вместе со встроенным в активную колонку сигнальным кабелем с mini-jack 3,5 мм использовать переходник mini-jack ∅ 3,5 мм к 2RCA (не входит в комплект поставки).

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME ② против часовой стрелки до упора.
• Включите питание компьютера, затем включите питание устройства выключателем POWER ①, загорится индикатор питания ⑤

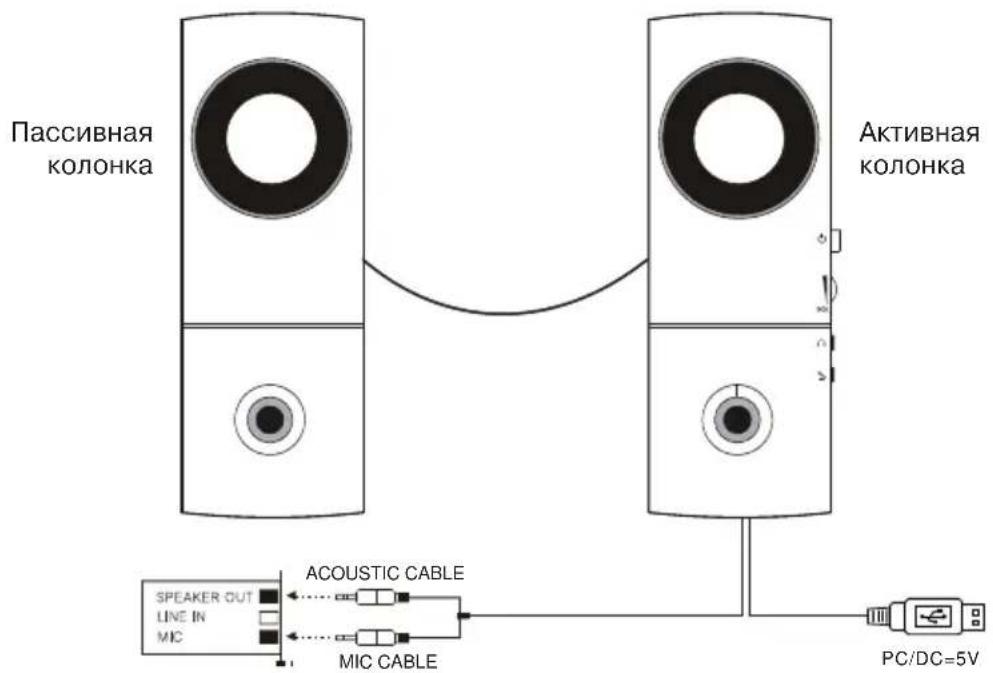

Рис. 2. Схема подключения

• Включите источник аудиосигнала.
- Отрегулируйте уровень общей громкости поворотом регулятора VOLUME ②. При повороте регулятора по часовой стрелке уровень громкости увеличивается, при повороте против часовой стрелки – уменьшается.
- Наушники подключайте к разъему ③, а микрофон – к разъему ④.

Примечания:

• По завершении использования АС не забудьте выключить питание устройства.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой карты Line-Out.

• УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Способ устранения
АС не включается.	Не подключена к сети.	Проверьте правильность подключения.
	Не включен сетевой выключатель.	Включите выключатель.
Нет звука.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
	Неправильно подключен источник аудиосигнала.	Подключите источники сигнала правильно.
В колонках АС слишком тихий звук.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
Искажение звука.	Большая амплитуда входного сигнала.	Регуляторами громкости на источниках сигнала и АС уменьшите величину входного сигнала.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	Значение
Выходная мощность (RMS), Вт	4 (2 × 2)
Диапазон частот, Гц	90 – 20 000
Соотношение сигнал/шум, дБ	≥ 95
Диаметр динамиков, мм	∅ 57
Напряжение питания, В	USB/DC 5
Длина кабеля USB, м	1,2
Длина кабелей с mini-jack ∅ 3,5 мм, м	1,2
Размеры (одной колонки) (Ш × В × Г), мм	70 × 185 × 48
Вес, кг	0,4

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мультимедийная акустическая система 2.0

SVEN®

YOU WANT - WE CAN

Модель: Sven 245 Glamour

Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.

Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр.

1. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес. Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед»,

176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.

Произведено под контролем «Свен Скандинавия

Лимитед», 48310, Финляндия, Котка,

Котолахдентие, 15. Сделано в Китае.

Модель: Sven 245 Glamour
