ZWP6216AX - Витяжка Zelmer - Безкоштовний посібник користувача

Тип продукту	Витяжка кухонна
Модель	ZWP6216AX
Ширина	60 см
Глибина	50 см
Висота	12 см
Діаметр вихідного отвору	120 мм
Напруга живлення	230 V~ 50 Hz
Загальна потужність	150 Вт (макс.)
Потужність освітлення	28 Вт (макс. 40 Вт)
Кількість двигунів	1
Кількість швидкостей	3
Максимальна продуктивність	320 м³/год
Рівень шуму	52 дБА
Режим роботи	Відведення або рециркуляція
Колір	Нержавіюча сталь INOX
Жировий фільтр	Алюмінієвий, миється (кожні 2 місяці)
Вугільний фільтр	Опціональний, заміна кожні 2 місяці
Мін. відстань від електричної плити	650 мм
Мін. відстань від газової плити	700 мм
Клас захисту	II
Сертифікати	CE, LVD, EMC
Призначення	Побутове

Часті запитання - ZWP6216AX Zelmer

Як часто чистити жировий фільтр?

Жировий фільтр слід чистити кожні 2 місяці, а при інтенсивному використанні (більше 4 годин на день) частіше. Його можна мити в посудомийній машині або вручну м'яким миючим засобом.

Чи може витяжка працювати як рециркуляція без підключення до вентиляції?

Так, після встановлення фільтра з активованим вугіллям (доступний у роздрібній торгівлі) витяжка може працювати в режимі рециркуляції. При цьому слід заглушити вихід повітря та переключити важіль з верхнього положення на нижнє.

Як встановити вугільний фільтр?

Потрібно зняти алюмінієвий жировий фільтр, з внутрішньої сторони встановити вугільний фільтр, а потім знову встановити алюмінієвий фільтр так, щоб вугільний фільтр опинився всередині витяжки.

Яка мінімальна відстань встановлення від варильної поверхні?

Мінімальна відстань від електричної варильної поверхні становить 650 мм, а від газової — 700 мм.

Що робити, якщо витяжка не працює?

Перевірте, чи правильно вилка вставлена в розетку та чи не спрацював захист. Якщо кабель живлення пошкоджений, замініть його у виробника або в авторизованому сервісі. Не ремонтуйте самостійно.

Як замінити лампочку?

Від'єднайте вилку від розетки, зніміть алюмінієвий фільтр, замініть лампочку (потужність 28 Вт, макс. 40 Вт), використовуючи ганчірку, а потім встановіть фільтр назад.

Чи можна мити жировий фільтр у посудомийній машині?

Так, алюмінієвий жировий фільтр можна мити в посудомийній машині. Рекомендується використовувати м'який миючий засіб.

Як встановити режим відведення?

У режимі відведення повітря виводиться назовні через трубу діаметром 120 мм. Потрібно видалити можливі вугільні фільтри та підключити трубу до вентиляційної решітки.

Які швидкості вентилятора?

Витяжка має 3 швидкості: низьку (1) для звичайних випарів, середню (2) та високу (3) для інтенсивного приготування, наприклад, смаження чи грилювання.

Що означає важіль біля перемикача?

Важіль служить для перемикання між режимом відведення та рециркуляції. У верхньому положенні витяжка працює як відведення, у нижньому — як рециркуляція (потребує вугільного фільтра).

ПОСІБНИК КОРИСТУВАЧА ZWP6216AX Zelmer

ІНСТРУКЦІЯ З КОРИСТУВАННЯ

ЯЖКА ПІД ШАФКУ Модель ZWP5215AX, ZWP6216AX 31–34

USER MANUAL

ER CABINET COOKER HOOD Type ZWP5215AX, ZWP6216AX 35-37

Вітаємо Вас із вибором нашого пристрою та ласкаво про- симо до спільноти користувачів товарів Zelmer.

Для того, щоб отримати найкращі результати, ми рекомендуємо використовувати тільки оригінальні аксесуари компанії Zelmer. Вони спроектовані спеціально для цього продукту.

Уважно прочитайте інструкцію обслуговування. Основну увагу приділіть вказівкам безпеки, так щоб під час використання пристрою запобігти поранень і/або пошкоджень приладу. Збережіть інструкцію обслуговування, щоб мати змогу скористатися з неї при подальшому ви приладу.

Перед початком користування, ознайомтесь з повним змістом інструкції з обслуговування.

НЕБЕЗПЕКА! / ПОПЕРЕДЖЕННЯ!

Недотримання загрожує травмами

• Не запускайте обладнання, якщо живильний провід або корпус пошко- джені.
• Якщо буде пошкоджений невід'єднувальний кабель живлення, то його повинен замінити виробник або спеціалізована ремонтна майстерня чи кваліфікована особа з метою уникнення виникнення небезпеки.

- Ремонт обладнання може виконув тися тільки підготовленим персоналом. Неправильно проведений ремонт може привести до виникнення серйозної небезпеки для користувача. У разі виявлення дефектів, треба звернутися за порадою до спеціалізованого сервісного центру.

• Кухонна витяжка служить для усування кухонних випарів назовні, потрібно підключити його до відповідного вентиляційного каналу (не підключайте до димохідних, димових каналів або внутрішнього згорання, що експлуатуються).
• Перед кожною операцією очищення заміною фільтра або перед виконан-

ням ремонтних робіт, потрібно вийняти вилку обладнання з розетки.

Якщо у приміщенні, крім витяжки, експлуатується інше обладнання з неелек-тричним живленням (напр. печі на рідке паливо, проточні нагрівники, терми), потрібно подбати про надійну вентиляцію (притік повітря). Безпечна експлу атація можлива, якщо при одночасні роботі витяжки й обладнання згорання, що залежать від повітря у приміщенні, у місці встановлення цього обладнання наявний вакууметричний тиск не більше 0,004 мілібара (цей пуні необов'язковий, якщо кухонна витяжка використовується у якості поглинача запаху).

- Діти старше 8 років, особи з обмеженими психічними, сенсорними або ментальними можливостями, а тако» особи, що не мають відповідного досвіду та знань, можуть використовувати прилад виключно під наглядом або після попереднього пояснення можливих загроз та інструктажу з безпечного використання приладу. Не можна дозволяти дітям гратись із приладом. Дозволяється очистка приладу та виконання дій по зберіганню дітьми старше 8 років за умови відповідного нагляду.

УВАГА!

Недотримання загрожує пошкодженням майна

Не витягайте вилку з розетки тримаючи за провід.
Живильний кабель не може доторкатися до гарячої поверхні.
Обладнання потрібно встановити на висоті не менше 650 мм від електричної кухонної плити і 700 мм від газової плити.
Не залишайте відкрите полум'я під кухонною витяжкою. Під час знімання посуду з-над пальника, потрібно встановити мінімальне полум'я.
Страви, що готуються з жиром потрібно постій контролювати, тому що перегрітий жир може легко запалитися.

Фільтр проти жиру для кухонної витяжки очищувати не менш, як через кожні 2 місяці, тому що насичений жиром стає легкозаймистим.

Завжди треба перевіряти чи полум'я не поза посудину, тому що це приводить до небажаних втрат енергії і небезпечної концентрації тепла. Не вживайте витяжку для інших цілей, не за її призначенням.

Не мийте під проточною водою, не за обладнання і живильний кабель у воду.

Для миття корпусу не використовувати а миючі засоби у вигляді емульсії, молочка, пасти та ін. Вони можуть між ін. усунути нанесені інформаційні графічні символи, тобто: позначення, реджувальні знаки та ін.

Вживання аксесуарів, що не рекомендуються виробником може привести до пошкодження обладнання.

BKA3IBKA

Інформація про продукт та вказівки щодо користування

Обладнання призначене виключно для домашнього використання. У разі його використання для цілей бізнесу загального харчування, умови гарантії змінюються.

Фільтри проти жиру та фільтри з активним вуглє цем повинні очищуватися або замінюватися, за рекомендаціями виробника або частіше у випадку інтенсивного вживання (більше 4 годин у день).

Необхідно упевнитися, що вищенаведені вказівки є зрозумілими.

Технічні дані

Характеристика	Тип витяжки ZWP5215AX, ZWP6216AX
Напруга живлення	230 V~ 50 Hz
Двигун вентилятора	1
Освітлення	28 W; не більше 40 W
Ступені швидкості	3
Ширина [см]	50/60
Глибина [см]	50
Висота [см]	12
Вихід [ø мм]	120
Продуктивність [м3/годину]	не більше 320
Витрата потужності [W]	138; не більше 150

потребно Характеристика	Тип витяжки ZWP5215AX, ZWP6216AX
Рівень шуму [dBA] 52 виходить
Вид роботи Витяжка або поглинач
Колір Нержавюча сталь INOX

Обладнання виконує вимоги діючих стандартів.

рімівів відповідає вимогам директив:

– Електрообладнання низької напруги (LVD) есивні2006/95/EC. – Електромагнітна сумісність (EMC) – 2004/108/EC.

Кухонна витяжка ZELMER служить для усування кухон- них випарів. Вона вимагає встановлення проводу д відведення повітря назовні. Довжина проводу (найчас тіше труба ∅ 120 мм) не повинна перевищувати 4-5 м.

Після встановлення фільтра з активним вуглецем, доступним у торговельній мережі, витяжка може пр цювати у якості поглинача запаху. У даному випадку не вимагається встановлювати провід для відведення пові- тря назовні, рекомендується нотомість проводити мо- таж направляючої видуву повітря.

Кухонна витяжка є електрообладнанням, виготовленим за II класом протипожежного захисту.

Має незалежне освітлення та витяжний вентилятор з можливістю встановити одно з трьох значень швидкості обертання.

Витяжка призначена для стійкого кріплення на верт кальній стіні над газовою або електричною плитою.

Оснащення

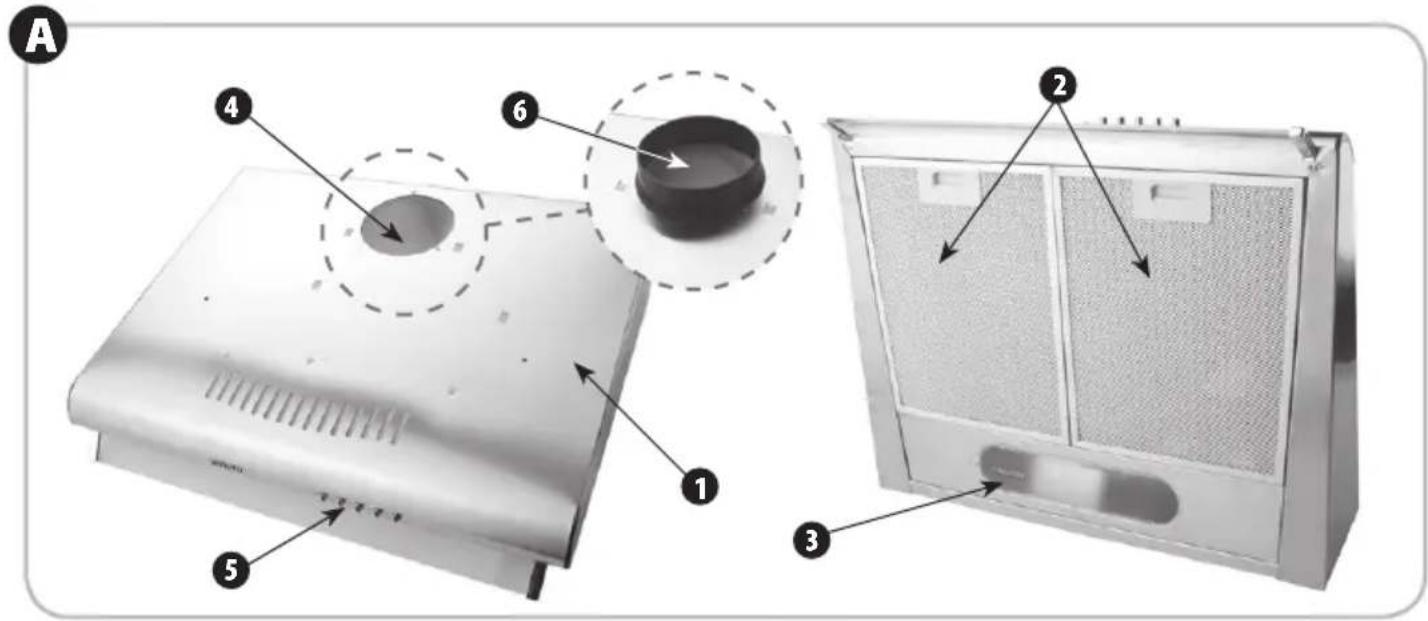

Витяжка складається з таких елементів:

1 Корпусу витяжки, оснащеного блоком вентилятора
2 Алюмінієвих фільтрів (В моделі ZWP5215AX знаходиться один алюмінієвий фільтр)

3 Освітлення

4 Отвору для відведення повітря

5 Панелі управління

6 Кільця, що надає можливість підключитися до вентиляційної решітки

Монтаж

Для встановлення витяжки потрібно виконати такі дії:

① На відповідній висоті встановити кухонну витяжку (не менше 650 мм від електричної кухонної плити і 700 мм від газової плити).
② Підключіть вилку кабелю живлення до розетки електромережі.

Монтаж витяжки

① Позначити на стіні вертикальну лінію, що вказує середину кухонної плити.
② Демонтувати алюмінієвий фільтр проти жиру.
③ Прикласти корпус витяжки до стіни його ною серединною частиною до вертикальної, серединної лінії, зберігаючи мінімальну відстань 650 мм від поверхні кухонної плити.

Упевніться, чи було проведене вирівню- вання корпусу.

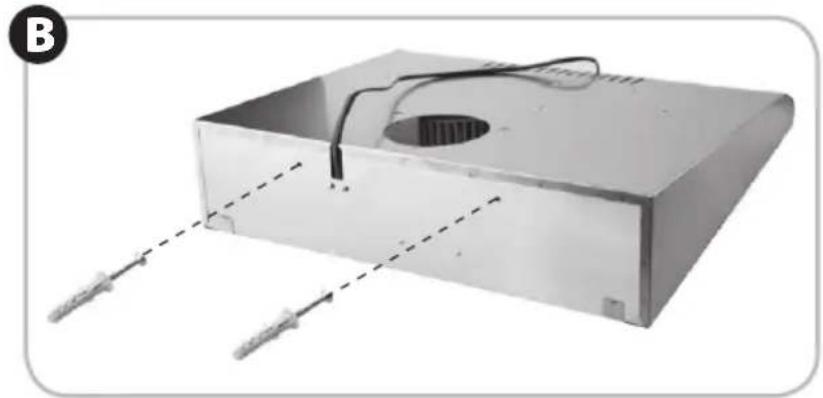

④ Позначити на стіні відстань монтажних отворів.
⑤ Висвердлити позначені на стіні отвори, користуючись свердлом діаметром, що відповідає доданим розпірним дюбелям, вбити дюбелі, а потім пригвинтити корпус витяжки.
⑥ Демонтувати алюмінієвий фільтр проти жиру.

Підключення до електромережі та конт роботи

Після підключення вилки до розетки електром (згідно з попередньо визначеними вимогами) в перевірити чи працює освітлення витяжки та вильно працює її двигун.

Після встановлення витяжки гніздо повинно бути доступним для відключення вилки від живлення.

Встановлення робочого режиму витяжки

Встановлення витяжного робочого режиму витяжки

Під час витяжного робочого режиму витяжки повітря від- водиться назовні спеціальним проводом. При встановленні потрібно усунути будь-які вуглецеві фільтри.

Витяжка підключена до отвору, що відводить назовні за допомогою негнучкого або еластичного воду діаметром 120 мм і відповідних зажимів для проводів, які потрібно придбати у магазинах зі встановлювальними матеріалами. Підключення повинно викону кваліфікованим встановлювачем.

Встановлення робочого режиму витяжки у якості поглинача запаху

У цьому варіанті профільтроване повітря повер назад у приміщення через отвори, які знаход фронтальній частині витяжки. Для того, аби виріб працю- вав у якості поглинача, слід встановити вугільний фільтр і переставити перемикач, який знаходиться біля двигуна, із верхнього положення у нижнє (Мал. ©).

Значення швидкості вентилятора

Значення найнижчої і середньої швидкості застосовуються при нормальних умовах та при низькій концентрації випарів, натомість найвищу швидкість застосовуйте тільки при високій концентрації кухонних випарів, напр. під час смаження, чи грілювання.

Обслуговування

Ha

Панель управління

Робота витяжки контролюється за допомогою комплеки сного перемикача. позначе-

0 – вимикач праці двигуна,

1 – перша швидкість роботи витяжки,
2 – друга швидкість роботи витяжки,
3 – третя швидкість двигуна,

– включення /виключення освітлення.

Це регулювання дозволяє підібрати оптимальну швид кість вентилятора для потреб користування при мін-мальному значенні шуму.

Очищення і консервація

Консервация

Регулярне очищення і консервація обладнання забезпечить надійну і безаварійну роботу витяжки та продовжить її живучість. Потрібно звертати особливу увагу, щоб алюроєнієві фільтри і фільтри з активним вуглецем замінюваляєногідно з рекомендаціями виробника.

чи пра-

Алюмінієві фільтри проти жиру

Очищення

Алюмінієві фільтри проти жиру повинні очищуватися через кожні два місяці, під час нормальної роботи витяж у посудомийній машині або ручним способом при використанні м'якого засобу для миття посуду або рідкого мила.

Заміна

Демонтаж фільтрів проводиться шляхом:

даному знімання нижнього захисту шляхом звільнення заскочки замка. повіймання алюмінієвого фільтра проти жиру. ого про-

Вуглецевий фільтр (можливість придбання фільтра у торговельній мережі)

ватися

Дія

Вуглецеві фільтри застосовуються виключно тоді, якщо витяжка не підключена до вентиляційного каналу.

Фільтри з активним вуглецем здатні поглинати запа тається свого насичення. Непридатні для миття чи для жовлення на повинні замінюватися не менш, як один раз

у 2 місяці або частіше у випадку винятково інтенсивного користування.

Заміна

Зняти алюмінієвий фільтр проти жиру.
3 внутрішньої сторони алюмінієвого фільтру прот жиру вставте вугільний фільтр.
Установіть алюмінієвий фільтр проти жиру разом зі встановленим вугільним фільтром на корпус кухонної витяжки так, щоб вугільний фільтр опинився всередині витяжки.

Освітлення

Система підсвітки складається із лампочки 28 Вт.

Для заміни пошкодженої лампи розжарювання, потрібно:

Відключити вилку кабелю живлення від розетки електромережі.
Вийняти алюмінієвий фільтр з корпусу витяжки.
Замінити пошкоджену лампу розжарювання, ючи з цією метою ганчірку або папір.
Встановити алюмінієвий фільтр у витяжку.

Очищення

Під час нормального очищення витяжки не ється:

Вживати змочені ганчірки або губки чи застосовувати потік води.
Вживати розчинники чи алкоголь, тому що це може привести до матовості поверхонь з лаковим покриттям.
Вживати їдкі речовини, особливо для очищення поверхонь, виготовлених з нержавіючої сталі.
Користуватися твердою, шероховатою ганчіркою.

Рекомендується користуватися зволоженою ганчіркою і вживати нейтральні миючі засоби.

Екологія – давайте дбати про навколишнє середовище

Кожна людина може зробити свій внесок у справу охорони природи. Це зовсім не складно і не потребує витрат. Для цього слід: здати картонну упаковку у г прийому макулатури, а поліетиленові пакети викинути у контейнер для пласт-маси.

Зношений пристрій слід віддати у відповідний пункт при- йому, адже його конструктивні елементи можуть бути небезпечними для навколишнього середовища.

Не викидайте пристрій разом з побутовими відходами!!!

Транспортування і зберігання

Транспорутвання виробу може здійснюватись видами транспорту відповідно до вимог та правил які діють на конкретному виді транспорту.
Під час перевезення повинна бути усунена вість переміщення виробів всередині тарнспорного засобу.
Під час транспротування залізницею перевезення повинно здійснюватися у критих вагонах або контей-нерах дрібними чи повагонними відправками.
Під час транспортування виробів на пласких нах вимоги до транспортування повинні відпі ГОСТ 26663, або ГОСТ 19848 – в разі завстосування ящикових піддонів.

Способи і засоби кріплення, схеми разміщення упки ваних виробів (кількість ярусів, рядів) у транспортних засобах зазначені на упаковці.

Вироби повинні зберігатися у опалювальних склад ских приміщеннях при температурі +5°C – +40° Умови зберігання повинні видповідати – 1(Л) ГОС' 15150.

Умови складування виробів зазначені у технічних умовах.

допуска-

ь бути

ycima

МОЖЛИ-

Імпортер/виробник не відповідає за можливі збитки, що виникли внаслідок використання обладнання не за його призначенням або його неналежного обслуговування.

Ініртер/виробник застерігає собі право модифікувати виріб зідділь-який момент, без попереднього повідомлення, для пристосування до правових положень, стандартів, директив або у зв'язку з конструкційним, тоговельним, естетичним та іншими причинами.
