ZWT6024AB - Витяжка Zelmer - Безкоштовний посібник користувача

Тип продукту	Витяжка кухонна під шафу
Марка	Zelmer
Модель	ZWT6024AB
Ширина	60 см
Глибина	50 см
Висота (мін./макс.)	50–70 см
Вага нетто	11 кг
Живлення	220–240 В, 50 Гц
Споживана потужність	200 Вт
Потужність освітлення	2 × 20 Вт (галогенні лампи)
Рівень шуму (макс.)	65 дБ
Продуктивність витяжки (макс.)	650 м³/год
Кількість швидкостей	3
Режими роботи	Відведення / Рекуркуляція
Тип фільтра	Алюмінієвий фільтр (миється) + додатковий вугільний фільтр
Керування	Механічні кнопки
Клас енергоефективності	B
Тип відведення повітря	Ø 120 мм
Захист від перегріву	Так
Можливість миття фільтрів у посудомийній машині	Так
Розміри упаковки	65 × 55 × 35 см
Аксесуари в комплекті	Інструкція з експлуатації, монтажний набір, перехідник

Часті запитання - ZWT6024AB Zelmer

Як встановити витяжку Zelmer ZWT6024AB?

Монтаж слід виконувати згідно з інструкцією. Витяжка кріпиться до стіни за допомогою доданих анкерів та гвинтів. Необхідно дотримуватися мінімальної відстані 65 см від газової плити та 50 см від електричної. Переконайтеся, що повітропровід правильно підключений.

Як чистити алюмінієвий фільтр?

Алюмінієвий фільтр можна мити вручну в теплій воді з миючим засобом або в посудомийній машині при температурі до 65°C. Після миття ретельно висушіть перед повторним встановленням. Рекомендується чищення кожні 2 місяці або частіше при інтенсивному використанні.

Чи можна докупити вугільний фільтр до витяжки?

Так, витяжка Zelmer ZWT6024AB може працювати в режимі рециркуляції після встановлення вугільного фільтра. Вугільний фільтр слід замінювати кожні 3–6 місяців залежно від інтенсивності використання.

Як замінити лампу у витяжці?

Вимкніть витяжку з електромережі. Відкрийте кришку або викрутіть захисний ковпак лампи. Замініть лампу на нову потужністю макс. 20 Вт (GU4). Закрийте кришку та увімкніть живлення.

Який рівень шуму витяжки?

Рівень шуму витяжки Zelmer ZWT6024AB становить від 45 дБ на найнижчій швидкості до 65 дБ на найвищій. Ці значення є типовими для витяжок у цьому ціновому діапазоні.

Витяжка не вмикається – що робити?

Перевірте, чи підключено кабель живлення та чи не вимкнено запобіжник у щитку. Якщо це не допомагає, відключіть витяжку та зверніться до сервісного центру. Не намагайтеся самостійно ремонтувати електронну систему.

Як часто замінювати вугільний фільтр?

Вугільний фільтр слід замінювати кожні 3–6 місяців. Якщо ви відчуваєте, що пара та запахи не видаляються ефективно, це означає, що фільтр насичений і потребує заміни.

Чи можна використовувати витяжку без фільтра?

Не рекомендується використовувати витяжку без алюмінієвого фільтра, оскільки це може призвести до пошкодження двигуна та зниження продуктивності. Вугільний фільтр є додатковим, але обов'язковим у режимі рециркуляції.

Яка гарантія на витяжку Zelmer?

Витяжка Zelmer ZWT6024AB має стандартну 24-місячну гарантію виробника. Деталі вказані в гарантійному талоні, що додається до пристрою.

Чи можна підключити витяжку до димоходу?

Так, витяжка має вихід діаметром 120 мм, який можна підключити до вентиляційної системи (вивід назовні). Якщо підключення неможливе, можна використовувати режим рециркуляції з вугільним фільтром.

ПОСІБНИК КОРИСТУВАЧА ZWT6024AB Zelmer

ІНСТРУКЦІЯ З КОРИСТУВАННЯ

Телескопічна витяжка Тип ZWT5014AB; ZWT6024AB 25–28

USER MANUAL

Telescopic hood Type ZWT5014AB; ZWT6024AB 29–31

Вітаємо Вас із вибором нашого пристрою та ласкаво про- симо до спільноти користувачів товарів Zelmer.

Для того, щоб отримати найкращі результати, ми рекомендуємо використовувати тільки оригінальні аксесуари компанії Zelmer. Вони спроектовані спеціально для цього продукту.

Просимо уважно прочитати цю інструкцію з вання. Особливу увагу потрібно звернути на з безпеки для запобігання нещасних випадків пошкодження пристрою під час користування. Інструкцію просимо зберегти, щоб при необхідності скорі нею під час користування у майбутньому.

Вказівки з питань безпеки

Перед початком користування ознайомтесь з повним змістом інструкції з обслуговування.

Пристрій призначений виключно для домашнього використання. У разі його використання для гастрономічного бізнесу громадського харчування, умови гарантії змінюються.

Не витягайте вилку з розетки, тримаючи за провід.

абель живлення не може доторкатися до поверхні.

"е вмикайте пристрій, якщо кабель живлення корпус мають видимі пошкодження. У такому випадку віддайте пристрій у сервісний пункт.

Якщо невід'єднувальний кабель живлення буде пошкоджено, то він підлягає заміні виробником або спеціалізованим сервісним центром чи кваліфіковаю особою для запобігання небезпеки.

Ремонт пристрою може виконуватися тільки підготовленим персоналом. Неправильно проведений ремонт може привести до виникнення серйозної небезпеки для користувача. У разі виявлення дефектів, треба звернутися до спеціалізованого сервісного центру.

ухонна витяжка служить для усування кух випарів назовні, потрібно підключити її до ного вентиляційного каналу (не підключайте до димохідних, димових каналів або внутрішнього згорання, що експлуатуються).

■ристрій потрібно встановити на висоті не 650 мм від електричної кухонної плити і 700 мм від газової плити.

"е залишайте відкрите полум'я під кухонною витяжкою. Під час знімання посуду з-над пальника, потрібно встановити мінімальне полум'я.

•Трави, що готуються з жиром, потрібно контролювати, тому що перегрітий жир м зайнятися.

◦ільтр проти жиру для кухонної витяжки очищувати не менш, ніж через кожні 2 місяці, тому що насичений жиром він стає легкозаймистим.

Перед кожною операцією чищення, заміною фільтра або перед виконанням ремонтних робіт, вийняти вилку пристрою з розетки.

кщо у приміщенні, крім витяжки, експлуатуються інші пристрої з неелектричним живленням (напр. печі на рідке паливо, проточні водонагрівачі, бойлери) потрібно подбати про надійну вентиляцію (притік повітря). Безпечна експлуатація можлива, якщо при одночасній роботі витяжки і пристроїв згоряння, що залежать від повітря у приміщенні, у місці встановлення цього пристрою наявний вакууметричний тиск обслуневільше 0,004 мілібара (цей пункт необов'язковий, вказаєю кухонна витяжка використовується у якості і/абоглинача запаху).

●ільтри проти жиру та фільтри з активним ву статицем необхідно чистити або замінювати відповідно до рекомендацій виробника або частіше у випадку інтенсивного використання (більше 4 годин у день).

Савжди треба перевіряти, чи полум'я не виходи поза посудину, тому що це приводить до небажаних втрат енергії і небезпечної концентрації тепла. використовуйте витяжку для інших цілей, не за її при- значенням.

я пітей не мийте під проточною водою, не занурюйте г стрій і кабель живлення у воду.

для миття корпусу не слід використовувати агресивні миючі засоби у вигляді емульсії, молочка, пасти та ін. гарячої Вони можуть, серед іншого, усунути нанесені інфор- маційні графічні символи, тобто: позначення, попе ння або реджувальні знаки та ін.

Живання аксесуарів, що не рекомендуються виробником, може привести до пошкодження пристрою.

е дозволяйте користуватися приладом особам (у т.ч. дітьми) з обмеженими фізичними, чуттєв або інтелектуальними здібностями, які не мають досвіду або знання, якщо вони не будуть під нагля- дом або доки вони не пройдуть навчання що способу користування, яке ведеться особами відпо- відальними за їхню безпеку.

не допускайте, щоб діти грали з приладом.

Необхідно упевнитися, що вищенаведені вказівки кізрозумілими.

відповід-

Технічні дані

Характеристика Тип менше	витяжки ZWT5014AB/ZWT6024AB
Напруга живлення	230 В~ 50 Гц
Двигун вентилятора	1
Освітлення	1 x 25 Вт
постійно Ступені швидкості легко	3
Ширина [см]	50/60
потребно Глибина [см]	31–47
Висота [см]	19
Вихід [∅ мм]	120
рібно Продуктивність [м3/годину]	не більше 400
Характеристика Тип	витяжкиZWT5014AB/ZWT6024AB
Витрата потужності [Вт]	125
Рівень шуму [дБ] 48
Вид роботи Витяжка або поглинач
Колір Нержавіюча сталь INOX

Пристрій відповідає вимогам діючих стандартів.

Прилад відповідає вимогам директив:

Електрообладнання низької напруги (LVD) – 2006/95/EC.

Електромагнітна сумісність (EMC) – 2004/108/EC. –

Продукт позначений знаком СЕ на інформацій- табличці специфікації.

Характеристика

Кухонна витяжка ZELMER служить для усування кухон- них випарів. Вона вимагає встановлення труби для від- ведення повітря назовні. Довжина труби (найч труба ∅ 120 мм) не повинна перевищувати 4–5 м.

Після встановлення фільтра з активним вугле доступний у торговельній мережі, витяжка може працювати як поглинач запаху. У такому випадку не потрібно встановлювати витяжну трубу, котра виводить назовні.

Кухонна витяжка є електропристроєм, виготовленим II класом протипожежного захисту.

Має незалежне освітлення та витяжний вентилятор з можливістю встановлення одного з трьох значень швидкості обертання.

Витяжка призначена для нерухомого прикріплення на вертикальній стіні над газовою або електричною плитою.

Оснащення

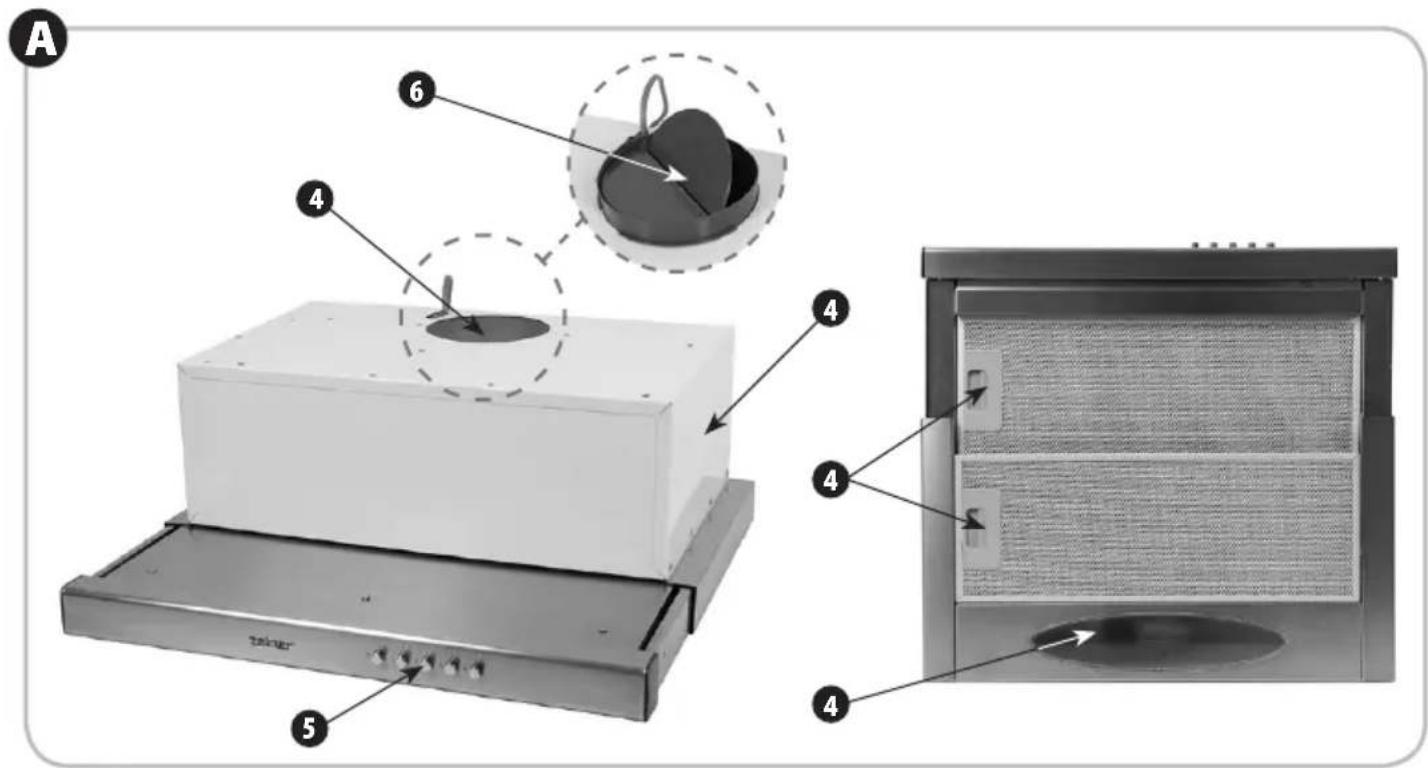

Мал. А

Витяжка складається з таких елементів:

1 Корпусу витяжки, обладнаного блоком вентилятора.
2 Алюмінієвих фільтрів.
3 Освітлення.
4 Отвору для відведення повітря.
5 Панелі управління.
6 Зворотного клапана (який надає можливість приєднуватися до вентиляційної решітки).

Монтаж

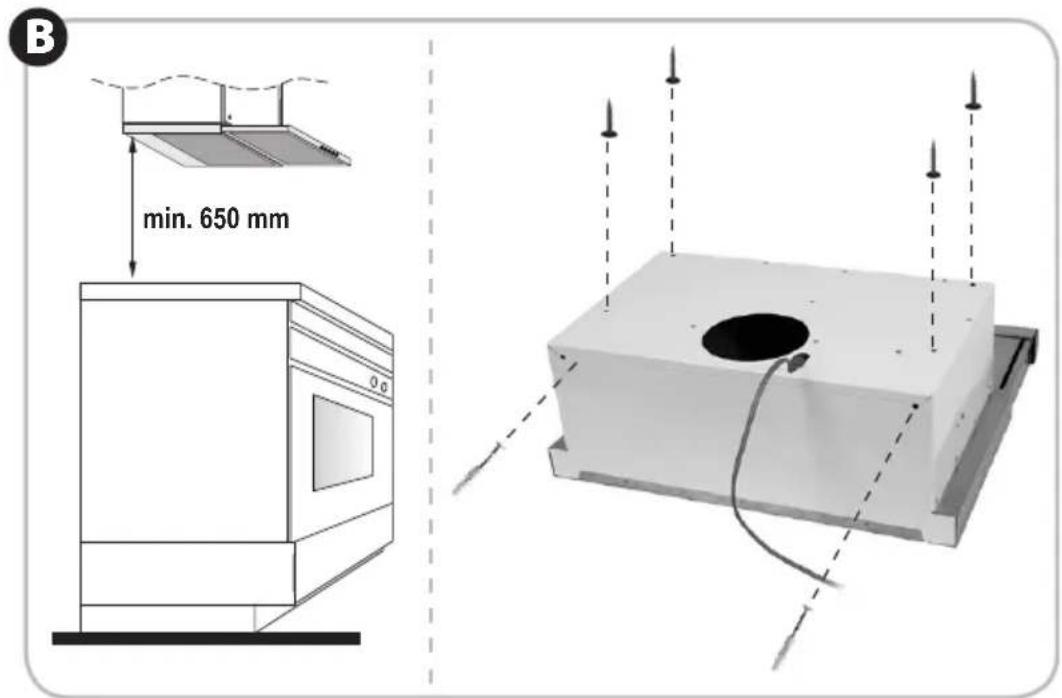

Мал. В

Монтаж витяжки

① Позначити на стіні вертикальну лінію, що вказує на середину кухонної плити.
② Демонтувати алюмінієвий фільтр проти жиру.
③ Прикласти корпус витяжки до стіни позначеною серединою до вертикальної центральної лінії, зберігаючи мінімальну відстань 650 мм від нижньої поверхні витяжки

до поверхні, як притримує посуд для приготування страв на кухонній плиті.

УВАГА: Упевніться, чи було проведене вирівню- вання корпусу.

④ Позначити на стіні відстань монтажних отворів.
⑤ Висвердпити позначені на стіні отвори, користуючись свердлом діаметром, що відповідає доданим розпірним дюбелям, вбити дюбелі, а потім прикрутити до стіни корпус витяжки (витяжку також можна прикріпити до шафки чотирма гвинтами).
⑥ Демонтувати алюмінієвий фільтр проти жиру.
⑦ Підключити вилку кабелю живлення до розетки електромережі.

Підключення до електромережі та контроль праці

Після підключення вилки до розетки електромережі (згідно з попередньо визначеними вимогами) потрібно перевірити, чи працює освітлення витяжки та чи вильно працює її мотор.

віміслящстановлення витяжки розетка повинна бути доступною для відключення вилки від живлення.

Встановлення робочого режиму витяжки

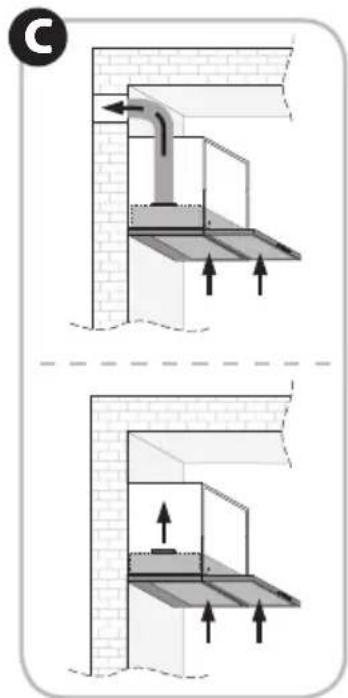

Мал.С

3a

Встановлення витяжного робочого режиму витяжки

У процесі витяжного робочого режиму витяжки повітря виводиться назовні через спеціальну трубу. При цій установці необхідно встановити зворотний клапан з двома заслінками, котрі зроблять неможливим зворотне повернення повітря з вентиляційного каналу, також необхідно усунути вугільний фільтр.

Витяжка підключається до отвору, котрий виводить пові- тря назовні, за допомогою нерухомої або гнучкої труби діаметром 120 мм (яка установлюється на зворотному клапані) та відповідних затискачів для труб, котрі слід придбати у магазинах з монтажними матеріалами. Під- ключення слід доручити кваліфікованому спеціалісту по монтажу.

Встановлення робочого режиму витяжки у якості поглинача запаху

При цій функції відфільтроване повітря повертається до обігу через вивідний отвір. При цій установці слід установити вугільний фільтр, а також забезпечити вивідний отвір відфільтрованого повітря з шафки.

Обслуговування Мал. D

Панель управління

Робота витяжки контролюється за допомогою сного перемикача.

0 – вимикач праці двигуна,
1 – перша швидкість роботи витяжки,
2 – друга швидкість роботи витяжки,
3 – третя швидкість двигуна,

– включення /виключення освітлення.

Це регулювання дозволяє підібрати оптимальну кість вентилятора для потреб користування прмальному значенні шуму.

Значення швидкості вентилятора

Для вмикання або зміни швидкості вентилятора слід взя- тися за витяжку у спеціальному заглибленні а потім за допомогою перемикачів установити відповідну швидкість.

Значення найнижчої і середньої швидкості застються при нормальних умовах та при низькій концентрації випарів, натомість найвищу швидкість застотільки при високій концентрації кухонних випарів, напр. під час смаження чи грилювання.

Чищення і догляд Мал. Е

Догляд

Регулярне чищення і догляд пристрою забезпенадійну і безаварійну роботу витяжки та проїї живучість. Потрібно звертати особливу увагу, щоб алюмінієві фільтри і фільтри з активним вуглецем замінювалися згідно з рекомендаціями виробника.

Алюмінієві фільтри проти жиру

① Чищення

Алюмінієві фільтри проти жиру необхідно чистити через кожні два місяці під час нормальної роботи у посудомийній машині або ручним способом при використанні м'якого засобу для миття посуду а мила.

② Заміна

Демонтаж фільтрів проводиться шляхом:

а) Знімання нижнього захисту шляхом звільнення заскочки замка.
b) Виймання алюмінієвого фільтра проти жиру.

Вугільний фільтр (можливість придбання фільтра у торговельній мережі)

① Дія

Вугільні фільтри застосовуються виключно тоді, витяжка не підключена до вентиляційного каналу.

Фільтри з активним вуглецем здатні поглинати запах до свого насичення. Непридатні для миття чи лення і їх необхідно замінювати не менш, ніж один раз

на 2 місяці або частіше у випадку винятково інтенсивного користування.

② Заміна

а) Демонтуйте алюмінієві фільтри проти жиру.

b) Демонтуйте вугільний фільтр, котрий знаходиться всередину витяжки на корпусі мотора, шляхом його повертання у напрямку проти руху годинникових стрілок.
с) Виконуючи дії у зворотній послідовності до п. необхідно установити новий фільтр на корпус турбіни мотора і для запобігання зміщенню повернути його.
d) Установіть алюмінієві фільтри проти жиру. ШВИД-

Освітлення

Система освітлення складається з лампи розжарювання потужністю 25 Вт.

Для заміни пошкодженої лампи розжарювання потрібно:

в а) Відклуюнити вилку кабелю живлення від розетки електромережі.
b) Вийняти алюмінієві фільтри з корпуса витяжки.

оофву-Замінити пошкоджену лампу розжарювання, вживаючи з цією метою ганчірку або папір.

сокуите у установити алюмінієві фільтри у витяжку.

Чищення

Під час нормального чищення витяжки не допуска ёться:

Вживати змочені ганчірки або губки чи застосовувати потік води.

чіль Вживати розчинники чи алкоголь, тому що це може довжирявести до матовості поверхонь з лаковим покриттям.

Вживати їдкі речовини, особливо для чищення поверхонь, виготовлених з нержавіючої сталі.
Користуватися твердою, шорсткою ганчіркою.

Рекомендується користуватися зволоженою ганчіркою і вживати нейтральні миючі засоби.

Екологія – піклуймося про навколишнє середовище

Кожна людина може зробити свій внесок, у справу охорони природи. Це зовсім —

складно і не потребує витрат. Для цього слід: здати картонну упаковку у пункт прийому макулатури, а поліетиленові пакети викинути у контейнер для пластмаси.

Використаний пристрій слід віддати у відповідний пункт прийому, адже його конструктивні елементи можуть бути небезпечними для навколишнього середовища.

Не викидайте пристрій разом з побутовими відходами!!!

для віднов-

Транспортування і зберігання

Транспорутвання виробу може здійснюватись видами транспорту відповідно до вимог та правил які діють на конкретному виді транспорту.
ід час перевезення повинна бути усунена можливість переміщення виробів всередині тарнспорного засобу.
від час транспротування залізницею перевезення повинно здійснюватися у критих вагонах або контей-нерах дрібними чи повагонними відправками.
під час транспортування виробів на пласких піддо- нах вимоги до транспортування повинні відповідати ГОСТ 26663, або ГОСТ 19848 – в разі завстосування ящикових піддонів.
- пособи і засоби кріплення, схеми рзміщення ваних виробів (кількість ярусів, рядів) у транспортних засобах зазначені на упаковці.
Сироби повинні зберігатися у опалювальних складских приміщеннях при температурі +5°C – +40°C. Умови зберігання повинні видповідати – 1(Л) ГОСТ 15150.
мови складування виробів зазначені у технічних умовах.

Імпортер/виробник не відповідає за можливі збитки, що виникли внаслідок використання обладнання не за його призначенням або його неналежного обслуговування. Імпортер/виробник застерігає собі право модифікувати виріб у будь-який момент, без попереднього повідомлення, для пристосування до правових положень, стандартів, директив або у зв'язку з конструкційним, тоговельним, естетичним та іншими причинами.
