KULLANIM KILAVUZU BC-CD50SC-X SCHEPPACH

TR Akülü darbeli matkap | Orijinal kullanma kılavuzunun çevirisi 258

1

1 2 4 10 9 8 7 6

11 11 11a

2 7 11

10 6 7

6a 6

Inhaltsverzeichnis

1 Giriş....258
2 Amacına uygun kullanım.... 259
3 Ürün açıklaması (Şek. 1)...... 259
4 Teslimat kapsamı (şek. 1)...... 259
5 Ambalajdan çıkarma 259
6 Teknik veriler....259
7 Güvenlik uyarıları 260
8 İşletime almadan önce 262
9 Kullanım 263
10 Temizlik ve bakım 264
11 Depolama ve taşıma 264
12 Onarım ve yedek parça siparişi 264
13 Imha ve yeniden değerlendirme.... 265
14 Ariza giderme.... 265
15 AB uygunluk beyani 266
16 Patlatılmış çizim 267

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarlarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi takın!
	Cıvatalar
	Delik açma

T	Darbeli delme
[Lithium]	Lityum iyon akü
CE	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
AΔΔ	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

İKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım

• Kullanma kılavuzunun dikkate alınmaması

• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrıca geçerli ulusal talimatları da dikkate alın. Kullanmadan önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu muhafaza edin ve ürünü devrederken birlikte verin.

2 Amacına uygun kullanım

Ürün, civataların vidalanması ve sökülmesinin yanı sıra ahşap, metal veya plastikte Delik açma ve duvarda darbeli Delik açma için tasarlanmıştır.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

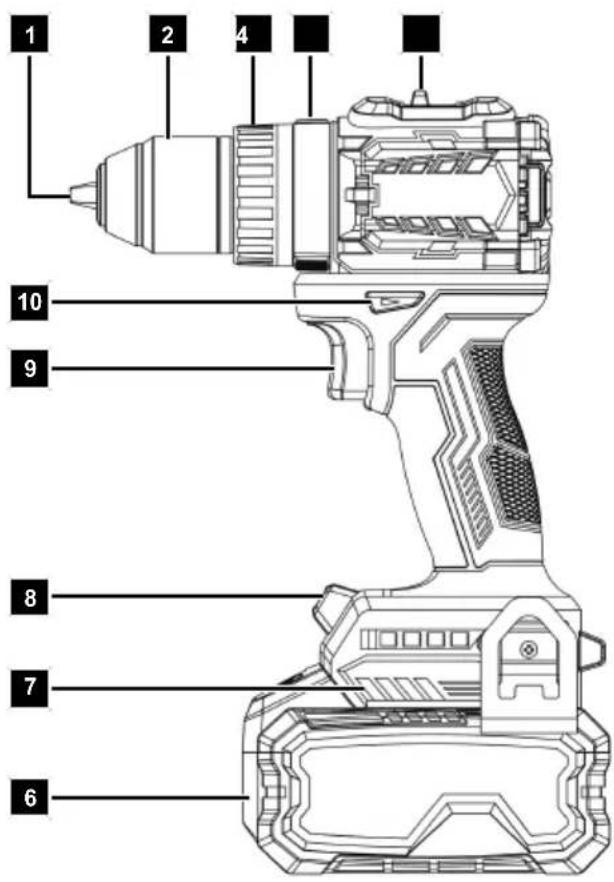

3 Ürün açıklaması (Şek. 1)

1. Matkap kovanı açıklığı
2. Hızlı hareket eden matkap kovani
3. Tork ayar halkası
4. İşletim türü seçme halkası
5. Vites kolu
6. Akü*
   6a. Kilit açma tuşu
7. Akü yuvası
8. LED çalışma lambası
9. Açma/Kapama şalteri
10. Dönme yönü şalteri
11. Kemer klipsi
    11a. Civata

* = teslimat kapsamına dahil değildir!

4 Teslimat kapsamı (şek. 1)

Poz. Adet Tanım

1. 1 x Kemer klipsi
   11a. 1 x Civata
   1 x Akülü darbeli matkap
   1 x İşletim kılavuzu

5 Ambalajdan çıkarma

UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

6 Teknik veriler

Anma gerilimi 20 V
Nominal rölanti devir sayısı n_0
• Hız 1	0 – 450 min ^-1
• Hız 2	0 - 1700 min ^-1
Etki rakamları
• Hız 1	0 – 7600 bpm
• Hız 2	0 – 28900 bpm
Maks. tork 50 Nm
Sıkıştırma genişliği matkap ko- vanı ∅	0,8 - 10 mm
Ahşap için delme çapı	Maks. 25 mm
Çelik için delme çapı	Maks. 5 mm
Beton için delme çapı	Maks. 6 mm
Ağırlık (aküsüz)	Yakl. 1,0 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	90,5 dB
Ölçüm hatası K_pA	5 dB
Ses gücü seviyesi L_wA	98,5 dB
Ölçüm hatası K_wA	5 dB

Titreşim karakteristik değerleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

! UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-dığınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.

f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Matkaplar için güvenlik uyarıları

1) Tüm çalışmalar için güvenlik talimatları

a) Darbeli delmede koruyucu kulaklık kullanın. Gürül- tü etkisi işitme kaybına neden olabilir.

b) Elektrikli aleti, montaj takımları gizli elektrik hatlarına temas edebilecek işler yaparken yalıtımlı tutma yüzeylerinden kavrayın. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.

2) Uzun matkap uçları kullanırken güvenlik talimatları

a) Asla matkap için izin verilen maksimum devir sayısından daha yüksek bir hızda çalışmayınız. Daha yüksek hızlarda, matkap ucu iş parçasına temas etmeden serbestçe dönebiliyorsa kolayca büyülebilir ve yaralanmaya neden olabilir.

b) Delme işlemine her zaman düşük hızda ve matkap ucu iş parçasıyla temas halindeyken başlayın. Daha yüksek hızlarda, matkap ucu iş parçasına temas etmeden serbestçe dönebiliyorsa kolayca bükülebilir ve yaralanmaya neden olabilir

c) Matkap ucuna aşırı basınç uygulamayın ve sadece uzunlamasına yönde basınç uygulayın. Matkaplar bükülebilir ve kırılabilir veya kontrol kaybına ve yaralanmaya neden olabilir.

Darbeli tornavida için güvenlik talimatları

a) Darbeli vidalama sırasında koruyucu kulaklık ta- kın. Gürültü etkisi işitme kaybına neden olabilir.

b) İş parçasını sabitleyin. Germe tertibatları veya bir mengene ile tutulan bir iş parçası, elinizle tuttuğunuzdan daha güvenli bir şekilde tutulur.

c) Elektrikli el aletini sıkıca tutunuz. Civataları çıkar-ken ve gevşetirken kısa süreliğine yüksek reaksiyon torkları oluşabilir.
d) Kenara koymadan önce elektrikli aleti durana kadar bekleyin. Uygulama takımı sıkışabilir ve elektrikli aletin kontrolünü kaybetmenize neden olabilir.
e) Kullanılan civata ile gizli elektrik kabloları veya kendi bağlantı kablosuna isabet edebilen çalışmalar yaptığınızda cihazı izole edilmiş tutma yerlerinden tutun. Civatanın gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işit-me hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu işletim kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

8 İşletime almadan önce

Gerekli takım:

- Yıldız tornavida*

* = teslimat kapsamına dahil değildir!

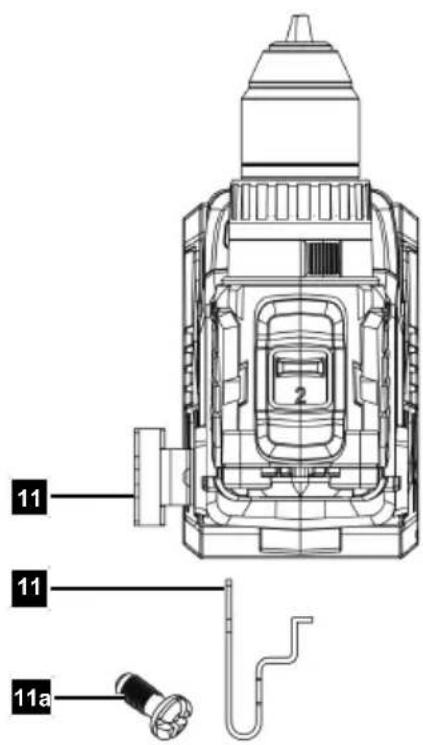

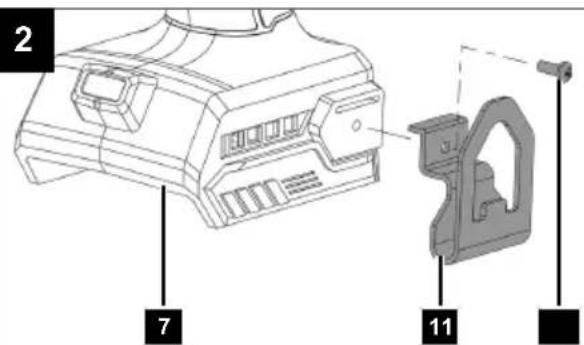

8.1 Kemer klipsinin (11) monte edilmesi (Res. 2)

1. Çalışma molaları sırasında ürün, entegre kemer klipsi (11) kullanılarak kemere takılabilir.
2. Kemer klipsini (11) civata (11a) ile ürün üzerindeki sağ veya sol vidalama noktasına gerektiği gibi vidalayın. Bunun için bir yıldız tornavida kullanın.

Bilgi:

Ürünün kapalı olduğundan ve istenmeden açılmaya karşı emniyete alındığından emin olun.

8.2 Montaj takımının takılması/ çıkarılması (Res. 1)

UYARI

Uygulama takımları keskin olabilir ve kullanım sırasında ısınabilir. Uygulama takımları kullanırken daima koruyucu eldiven giyin.

iKAZ

Ürün çalıştığıında ellerinizi uygulama takımından uzak tutun.

1. Hızlı hareket eden matkap kovanını (2), matkap kovanı açıklığı (1) montaj takımını alacak kadar geniş olana kadar saat yönünün tersine çevirin.
2. Montaj takımını mümkün olduğunca hızlı matkap kovanına (2) itin.
3. Hızlı matkap kovanını (2) saat yönünde çevirerek montaj takımını sıkıştırın.
4. Montaj takımını tekrar çıkarmak için, hızlı hareket eden matkap kovanını (2) sökün ve montaj takımını dışarı çekin.

8.3 Test çalıştırması (Res. 1)

Bilgi:

İlk kez çalışmadan önce ve her kesici uç takımı değişiminden sonra yüksüz bir test çalışması gerçekleştirin. Uygulama takımı yalpalarsa, ciddi titreşimler oluşursa veya anormal sesler duyulursa ürünü derhal kapatın.

1. Çalıştırmadan önce montaj takımının doğru takıldığından, yani hızlı matkap kovanında (2) ortalandığından emin olun.

2. Vida uçları boyutları ve şekilleri ile etiketlenmiştir. E-min değişeniz, her zaman önce ucun civata başına herhangi bir oynama olmadan oturduğundan emin olun.

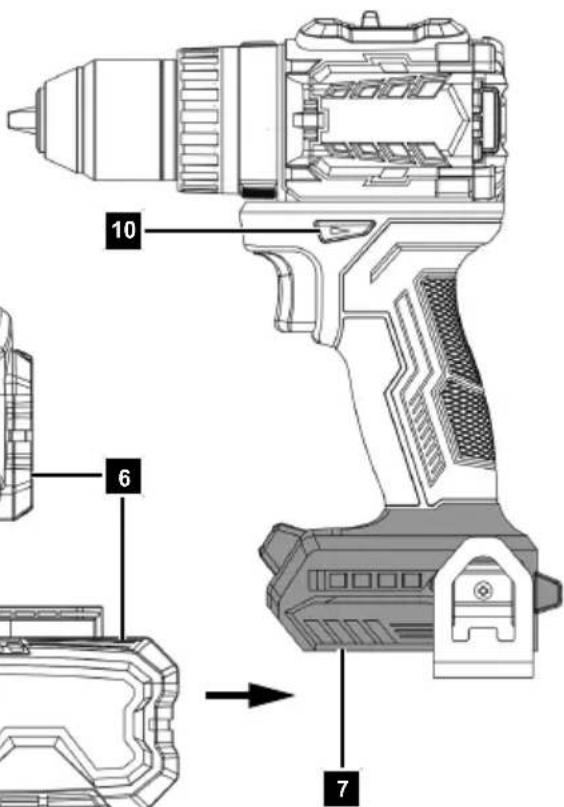

8.4 Akünün (6) takılması/çıkarılması (Res. 2)

Akünün takılması

1. Dönüş yönü şalterini (10) orta konuma (kilit) getirin.
2. Aküyü (6) akü tutucusunun (7) içine itin. Akü (6) duyulabilir bir şekilde yerine oturur.

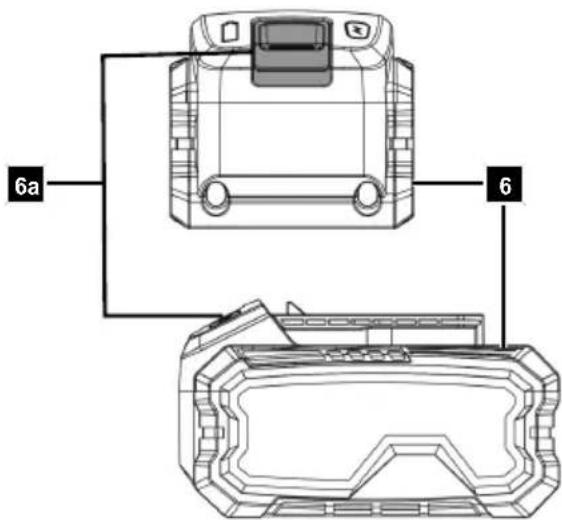

Akünün çıkarılması

1. Akünün (6) kilit açma tuşuna (6a) basın ve akü tutucusundan (7) dışarı çekin.

9 Kullanım

İki hızlı dişli kutusuna sahip akülü darbeli matkap, 20 sevi-yeli tork ayarı + 1 vidalama seviyesi + 1 delme seviyesi 1 darbe seviyesi, saat yönünde/saat yönünün tersine dönüş, hızlı açılan matkap kovanı ve LED çalışma lambası-na sahiptir.

Kontrol ünitelerinin işlevi için lütfen aşağıdaki açıklamalara bakın.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

9.1 Hız seçimi (Res. 1)

1. Yüksek ya da düşük devir seçimine göre vites kolunu (5) 1 veya 2 konumuna getirin.

Hiz 1	0 – 450 min ^-1
Şunlar için uygundur: Vidalama işi
Dönme hızı: Düşük
Tork: Yukarı
Hiz 2	0 – 1700 min ^-1
Şunlar için uygundur: Delme çalış maları
Dönme hızı: Yukarı
Tork: Düşük

9.2 Dönüş yönünün ayarlanması (Res. 1)

DİKKAT

Dönüş yönü şalteri sadece dururken çalıştırılabilir.

Ürünün dönüş yönünü (saat yönünde ve saat yönünün tersine dönüş) seçmek ve ürünü istem dışı açılmaya karşı emniyete almak için dönüş yönü şalterini kullanabilirsiniz. Dönüş yönü şalteri üzerindeki ok, çalışma yönünü gösterir.

1. Ürünün durma noktasına gelmesini bekleyin.
2. Dönüş yönü şalterini (10) istenen konuma kaydırın:
3. Sağa doğru hareket: Delik açmak ve civataları takmak için. Sağdaki dönüş yönü şalterine basın.

4. Sola doğru hareket: Civataları gevşetmek için. Soldaki dönüş yönü şalterine basın.

5. Çalıştırma kilidi: Dönüş yönü şalterini orta konuma getirin.

9.3 Torkun ayarlanması/işletim türünün seçilmesi (Res. 1)

DİKKAT

Tork ayar halkası sadece sabitken çalıştırılabilir.

Bilgiler:

Önceden ayarlanmış tork sınırına ulaşıldığında net bir tıkırtı sesi duyulur. Bu ses debriyajın kaymasından kaynaklanır.

Tork ayar halkasını (3) çevirerek maksimum torku önce- den ayarlayabilirsiniz ve işletim türü seçme halkasını (4) çevirerek vidalama seviyesi delme seviyesi ve darbe seviyesi arasında seçim yapabilirsiniz. 20 tork seviyesi + 1 vidalama seviyesi + 1 delme seviyesi + 1 darbe sevi- yesi vardır.

• Küçük cívatalar veya yumuşak malzemeler için düşük bir ayar seçin.
• Büyük civatalar, sert malzemeler için veya civataları sökerken yüksek bir ayar seçin.
• Delme çalışmaları için delme seviyesini, çalışma seçme halkasını (4) konumuna ayarlayarak seçin.
• Darbeli delme çalışmaları için, çalışma seçme halkası- ni (4) Tkonumuna getirerek darbe seviyesini seçin.

Talep:	Tork	İşletim türü seçimi:
Cıvatalar :	Seviye 1 - 20	Vidalama seviyesi ⚠️
Delik açma:	-	Delme seviyesi ⚠️
Darbeli delme:	-	Darbe seviyesi ⚠️

9.4 Açma ve kapatma şalteri (10) (res. 1)

Açma/kapama şalterini kullanarak hızı sürekli olarak ayarlayabilirsiniz. Açma/kapama şalterine ne kadar basarsanız, hız o kadar yüksek olur.

1. Ürünü açmak için açma/kapama şalterine (9) basın.

2. Kapatmak için açma/kapama şalterini (9) bırakın. Dönme yönü şalterini (10) orta konuma ayarlarsanız, ürün açılmaya karşı emniyete alınır.

9.4.1 LED çalışma lambası (8) (Res. 1)

Bu ürün, doğrudan çalışma alanını aydınlatmak ve yetersiz aydınlatılmış ortamlarda görünürlüğü artırmak için bir LED çalışma ışığı ile donatılmıştır.

iKAZ

LED çalışma lambasına veya ışık kaynağına doğrudan bakmayın.

1. LED çalışma lambası (8), ürün açılır açılmaz otomatik olarak yanar.

Bilgi:

LED çalışma lambası, ürün kapatıldıktan sonra yaklaşık 10 saniye boyunca yanık kalır.

10 Temizlik ve bakım

UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasını sağlayın. Sadece orijinal yedek parçalar kullanın.

UYARI

Yanlış bakım veya temizlik çalışmaları yara- lanmalara neden olabilir!

UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
  – Ürünü soğumaya bırakın.
• Kesici uç takımını çıkarın.

10.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

10.2 Bakım

Ürün bakım gerektirmez.

Bu ürünün içinde kullanıcı tarafından onarılabilen parçalar yoktur. Ürünü kontrol ettirmek ve onarmak için kalifiye bir uzmana başvurun.

- Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.

11 Depolama ve taşıma

UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
• Motorun soğumasını bekleyin.
• Aküyü çıkarın.

11.1 Depolama

Depolama için hazırlık

1. Uzun süreli depolamadan önce (örn. kişi geçirme) a-küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır.

Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

11.2 Taşıma

• Ürünü soğumaya bırakın.
• Ürünü, örneğin araçlarda taşıma sırasında çarpmala-ra, darbelere ve şiddetli titreşimlere karşı koruyun.
• Ürünü kaymaya ve devrilmeye karşı emniyete alın.

12 Onarım ve yedek parça siparişi

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

12.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909	201713
StarterKit SBSK2.0 ürün no: 790920	1720
StarterKit SBSK4.0 ürün no: 790920	1721

13 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

– Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

• Batarya evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler (AB) 2023/1542 düzenleme si uyarınca geri dönüşüme aktarılmalıdır.
• Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Bataryaları deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.
• Bataryaları yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

14 Arıza giderme

Arıza Olası sebep Yardım
Ürün başlatlamıyor. Akü gücü çok	zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılmamış.	Aküyü akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.
	Dönüş yönü şalteri orta konumdadır.	Dönme yönü şalterini sola veya sağa doğru bastırın.

15 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: Akülü darbeli matkap - BC-CD50SC-X

Ürün no. 5909286900

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

EN 62841-2-1:2018/A12:2022;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen
