KULLANIM KILAVUZU ERW1270AO ELECTROLUX

TR Şarap Mahzeni Kullanım kılavuzu 47

Aşağıdaki semboller bu kılavuzda kullanılmaktadır:

Kişisel güvenliğinizle ve cihazın zarar görmesinin nasıl önleneceği ile ilgili önemli bilgiler.

i Genel bilgiler ve tavsiyeler

Çevre ile ilgili bilgiler

Düşüncelerimizi www.electrolux.com.tr adresinden bizimle daha fazla paylaşın

İÇINDEKILER

Güvenlik bilgileri	43	Müşteri hizmetleri ve yedek parçalar	48
Kontrol paneli	45	Elektrik bağlantısı	48
Çalıştırma	45	Montaj	48
Bakım	47	Servisi aramadan önce	52
Teknik bilgiler	47	Çevreyle ilgili bilgiler	52

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır

i GÜVENLIK BILGILERI

İleride kullanmak üzere bu kullanma kılavuzunu cihazla birlikte muhafaza etmeniz çok önemlidir. Eğer bu cihazı başka birisine satar veya verirseniz ya da evinizden taşınır ve cihazınızı eski evinizde bırakırsanız, yeni kullanıcıının cihazın fonksiyonlarını ve ilgili uyarları öğrenebilmesi için kitapçığın cihazla birlikte verildiğinden emin olun.

Eğer miknatislı kapı contaları olan bu cihaz, kapısında veya kapağında yaylı bir kilit (dil) mekanizması olan eski bir cihazın yerine alınmış ise, eski cihazınızı elden çıkarmadan önce kilit mekanizmasını kullanılmaz hale getirin. Bu şekilde, çocukların cihazın içinde kilitli kalarak kendilerine zarar vermelerini ve ciddi bir kaza durumunun oluşmasını önlemiş olursunuz.

Bu uyarılar güvenlik dikkate alınarak verilmektedir. Cihazı monte etmeden veya kullanmadan önce bunları dikkatlice okumalisınız.

Genel Güvenlik

Bu cihaz, sadece evde kullanım için tasarlanmıştır. Bu cihaz bu talimat kitapçığında açıklandığı üzere yalnızca şarap saklamak üzere kullanılmak için tasarlanmıştır.

! UYARI

Cam kırılması nedeniyle yaralanma riski! 1.100 m üzerindeki bir rakımda nakliye sırasında kapının cam panelleri kırılabilir. Kapı kırılabilir. Parçalar sivri kenarlara sahiptir ve ciddi yaralanmaya neden olabilirler. Uygun koruyucu önlem alın.

• Bu cihaz, cihazın doğru kullanımını sağlayacak sorumlu bir kişinin denetimi veya bilgilendirmesi olmaksızın fiziksel, duyusal ve zihinsel yetenekleri sınırlı veya bilgi ve deneyim eksikliği olan kişilerce (çocuklar da dahil) kullanılmak üzere tasarlanmamıştır. Çocukların, cihazla oynamadıklarından emin olacak şekilde gözetim altında tutulması gerekir.
• Bu ürünün özelliklerinde değişiklik yapmak veya ürünü herhangi bir şekilde değiştirmek tehlikelidir.
• Herhangi bir temizlik veya bakım işlemi yapmadan önce, cihazı kapattığınızdan ve fışini çektiğinizden emin olun.
• Bu cihaz ağırdır. Taşırken dikkatli olunmalıdır.
• Herhangi bir sıvı kaçağına neden olabilecek şekilde soğutma ünitesine zarar vermemek için, cihazınızı taşırken çok dikkatli olun.
• Cihaz, kalorifer veya gazlı pişirme cihazlarının yakınına yerleştirilmemelidir.
• Cihazı uzun süre doğrudan güneş ışığına maruz bırakmayın.
• Cihazın çevresinde yeterli derecede havalandırma sağlanmalıdır ve soğutucu devresinin hasar görmesi önlenmelidir.
• Diğer elektrikli cihazları (dondurma yapma makineleri gibi) soğutucu cihazların içinde kullanmayın.

Servis/Tamir

- Bu cihazın montajı için gerekli herhangi bir elektrik bağlantısı, kalifiye bir elektrik teknisyeni veya uzman bir kişi tarafından yapılmalıdır.

• Bu ürünün servis işlemleri bir Yetkili Servis tarafından yapılmalı ve sadece orijinal yedek parçalar kullanılmalıdır.
• Cihazı hiçbir zaman kendi başınıza tamir etmeye çalışmayın. Deneyimsiz kişilerce yapılacak tamir işlemleri yaralanmalara veya ciddi arızalara neden olabilir. Yerel yetkili servisinize danışın ve her zaman orijinal yedek parça kullanılmasında ısrarcı olun.
• Bu cihaz soğutma ünitesinde hidrokarbonlar içerldiğinden, bakım ve yeniden dolum işlemleri sadece yetkili teknisyenler tarafından yapılmalıdır.

Kullanım

• Ev içi kullanıma yönelik şarap soğutucu sadece şişe içindeki şarapların muhafazası için kullanılmak üzere tasarlanmıştır.
• En iyi performans ortam sıcaklığı ile şu şekilde elde edilir:

İklim sınıfı Ortam sıcaklığı
SN +10°C ila +32°C
N +16°C ila +32°C
ST +16°C ila +38°C
T +16°C ila +43°C

Cihazınızın sınıfı bilgi etiketinde gösterilmektedir.

• Uyarı: ortam sıcaklığı, bu cihazın sınıfı için uygun aralık dahilinde olmadığında aşağıdaki talimatlara uyulmalıdır: ortam sıcaklığı maksimum seviyeye yükseldiğinde, soğutucu içindeki muhafaza sıcaklığı garanti edilemez, muhafaza edilen yiyeceklerin mümkün olan en kısa sürede tüketilmesi önerilir.
• Sıcak kapları cihazın içindeki plastik parçaların üzerine koymayın.
• Patlama tehlikesi nedeniyle yanıcı gaz ve sıvıları cihaza koymayın.
• Şarabı doğrudan bölmenin arka duvarı üzerine gelecek şekilde yerleştirmeyin.
• Cihaz üreticisinin muhafaza önerilerine harfiyen riayet edilmelidir. İlgili talimatlara bakın.

- Cihazın iç kaplaması, soğutucu sivının içinden geçtiği kanalları içermektedir. Eğer bu kanallar delinirse, cihaz tamir edilemeyecek şekilde hasar görür ve içindeki yiyecekler bozulabilir. Karları veya buzları kazımak için SİVRİ ALETLER KULLANMAYIN. İçindeki karlar bir raspa ile çıkarılabilir. Katı buzları hiçbir koşul altında kaplamadan zorlayarak çıkartmayın. Cihazın buzunu çözerken katı buz taneciklerinin erimesi beklenmelidir.

Montaj

Önemli: Elektrik bağlantısı için ilgili paragraflarda verilen talimatlara dikkatlice riayet edin.

- Cihazı ambalajından çıkartın ve hasar olup olmadığını kontrol edin. Eğer hasar varsa cihazın fişini prize takmayın. Olası hasarları derhal satın aldığınız yere bildirin. Böyle bir durumda ambalajı atmayın.

- Normal çalışma sırasında, cihazın arka tarafındani kompresör ve/veya yoğusturucu ciddi miktarda ısınır. Güvenlik nedenlerinden ötürü, talimatlarda belirtilen asgari havalandırma sağlanmalıdır.

Dikkat: havalandırma menfezlerini, tıkanmasını önleyerek temiz halde tutun.

- Cihazın, elektrik kablosu üzerine yerleştirilmemesine dikkat edilmelidir. Önemli: elektrik kablosu zarar görürse, üreticiden veya yetkili servisten temin edilebilen özel bir kablo veya tertibatla değiştirilmelidir.

- Cihaz yatay pozisyonda taşınıyorsa, kompresördeki yağ soğutucu devresine sızıntı yapabilir. Bu yağın kompresöre geri akmasını sağlamak için, cihazın fışini takmadan önce en az iki saat beklemeniz önerilir.

- Bu cihazda, ısınan parçalar bulunmaktadır. Her zaman için uygun havalandırma sağlandığından emin olun aksi halde, parça arıza yapabilir ve cihazın içindeki yiyecekler bozulabilir. Montaj talimatlarına bakın.

- Isinan parçalar açıkta olmamalıdır. Cihazın arka kısmı mümkün mertebe bir duvara bakmalıdır.

Çevre Koruması

Bu cihazın soğutucu devresinde veya yalıtım malzemelerinde ozon tabakasına zarar veren gazlar bulunmaz. Bu cihaz, kentsel atıklar ve çöplerle birlikte atılmamalıdır. Yalıtım köpüğü yanıcı gazlar içerir: cihaz, yerel yetkili makamlarınızdan bilgi edinebileceğiniz yürürlükteki kanunlara uygun olarak elden çıkartılmalıdır. Soğutma ünitesine, özellikle de ısı eşanjörü yakınındaki kısma zarar gelmesini önleyin. Bu cihazda kullanılan sembolü ile işaretli ambalaj malzemeleri geri dönüşümlüdür.

Kullanım

İç kısmın temizliği

Cihazı ilk kez kullanmadan önce, yeni bir ürünün sahip olduğu tipik kokuyu gidermek için cihazın iç kısmını ve dahili aksesuarlarını ılık su ve bir miktar nötr sabun kullanarak yıkayın ve daha sonra iyice kurulayın.

Cihazın kaplamasına zarar verdiklerinden, deterjanları veya aşındırıcı toz temizlik ürünlerini kullanmayın.

KONTROL PANELI

Red White Sparkling 13°F °C °F/°C ACBDE

A - sıcaklık artırma tuşu
B - sıcaklık azaltma tuşu
C - ekran
D - °F ve °C değiştirme tuşu
E - ışık Açma/Kapama tuşu

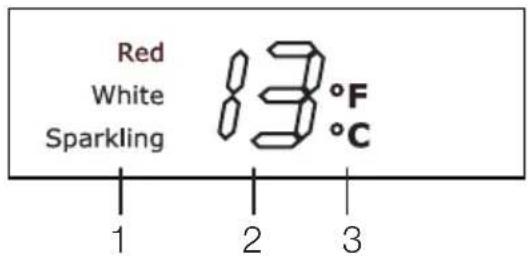

Ekran

Red White Sparkling 83°F °C 1 2 3

1 - şarap muhafaza tipi
2 - sıcaklık göstergesi
3 - °F veya °C göstergesi

ÇALIŞTIRMA

Fişi prize taktıktan sonra, şarap soğutucu hemen çalışmaya başlayacaktır.

Sıcaklığın ayarlanması

Sıcaklığı artırmak için "∧" tuşuna basın.

Sıcaklığı azaltmak için "v" tuşuna basın.

Doğru konum her türlü durumda cihaz içindeki sıcaklığın aşağıdaki hususlara bağlı olduğu dikkate alınarak belirlenmelidir:

• Oda sıcaklığı
  • Cihaz kapısını açma sıklığı
  • Muhafaza edilen şişe sayısı
  • Cihazın konumu

Kullanım

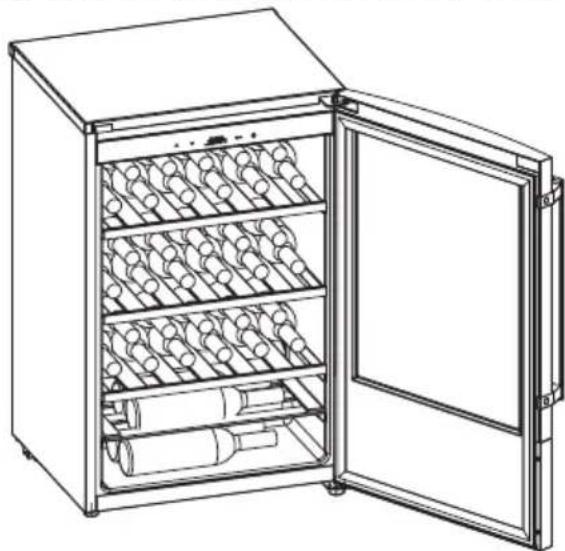

Şarapların yerleşimi

Şarap şişelerini aşağıdaki resme göre yerleştirin.

Her rafın azami yükleme kapasitesi 15 standart şişedir.

Şarapları karanlıkta saklayın. Soğutucunun iyi aydınlatılmış bir yerde bulunması durumunda şarapları ışıktan korumak için dolap kapısında anti-UV özellikleri, koyulaştırılmış üçlü cam bulunmaktadır.

Mantarların kurumayacağı şekilde şişeleri yatırım.

Cihazın ışığını çok sık açmayın ya da çok uzun süreler açık bırakmayın. Şaraplar karanlıkta daha iyi saklanır.

Şişeleri, şarabı çalkalamamaya özen göstererek dikkatlice hareket ettirin.

Şarabın kalitesi, yaşı ve en uygun saklama sıcaklığıyla ilgili satış sırasında belirtilen ya da teknik belgelerde verilen önerilere ve bilgilere uyun.

Muhafaza önerileri

Şarabın muhafaza süresi, yaşına, üzüm tipine, alkol içeriğine ve içindeki fruktoz ve tanen seviyesine bağlıdır. Satın alırken şarabın önceden yıllandırılmış olup olmadığını ve bekletilirse kalitesinin artıp artmayacağını sorun.

Önerilen muhafaza sıcaklıkları:

• Şampanya ve köpüren şaraplar için 6 ve 8°C arası
• Beyaz şaraplar için 10 ve 12°C arası
• Pembe ve açık kırmızı şaraplar için 12 ve 16°C arası
• Yıllandırılmış kırmızı şaraplar, 14 - 16°C

Çeşitli şişeleri birbirlerinin üzerine koyarken, soğutucu soğutma plakasına dokunmadıklarından emin olun.

Şişe "Işık Açık"

Şişe dahili ışık yardımıyla aşağıdaki yollarla aydınlatılabilir.

1. Dahili ışık şarap soğutucu prize takıldığında 5 dakika süreyle otomatik olarak yanar.
2. Dahili ışık, ışık Açma/Kapama tuşuna basılarak açılabilir veya kapatılabilir.
3. Dahili ışık kapı açıldığında derhal yanar. Ve kapı on dakika açık tutulduktan sonra otomatik olarak söner.
4. Dahili ışık kapı kapatıldıktan 5 dakika sonra otomatik olarak söndürülür.

°F/°C değişimi

Sıcaklık °F'den °C'ye, °F/°C değişim tuşuna basılarak değiştirilebilir.

Cihazın kapatılması

Cihazı kapatmak için soğutucunun fışini çekin.

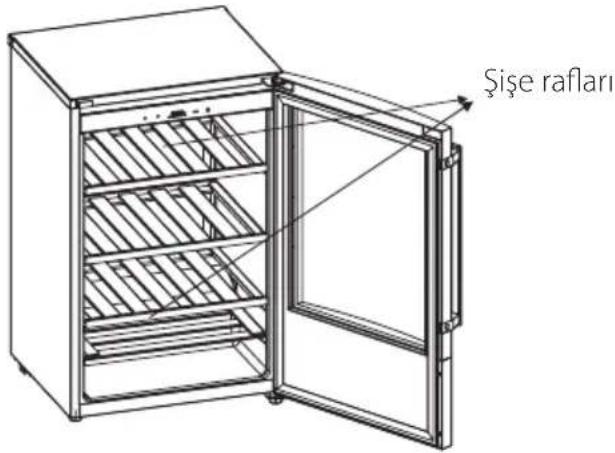

İç aksesuarlar Raflar

Raflar temizlenebilmeleri için çıkarılabilir.

Şişe raffari

Herhangi bir işlem yapmadan önce, cihazın fışini prizden çekin.

Önemli

Bu cihaz soğutma ünitesinde hidrokarbonlar içerldiğinden, bakım ve yeniden dolum işlemleri sadece üretici tarafından yetkilendirilen personel tarafından yapılmalıdır.

Buz çözme

Soğutucu bölmesinde buz çözme otomatik olarak yapılır. Buz çözme suyu cihazın arka tarafından, kompresörün üstünde yer alan, buharlaştırıldığı bir kabin içine boşaltılır. Buz çözme suyu tahliye deliğini özel "temizleyici" kullanarak periyodik olarak temizlediğinizden emin olun.

İç kısmın temizliği, raflar çıkartılarak, ılık su ve yumuşak bir deterjan kullanılarak yapılmalıdır.

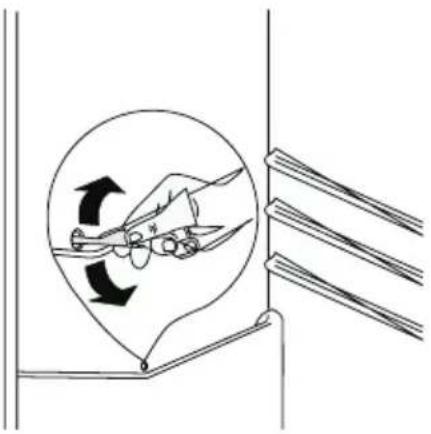

Buz çözme suyu tahliye deliğini özel "temizleyici" kullanarak periyodik olarak temizleyin.

Kompresör motorunu bir fırça veya elektrikli süpürge ile periyodik olarak temizleyin. Bu işlem cihazın çalışmasını olumlu etkileyerek enerji tasarrufu sağlayacaktır. Cihazın kullanılmadığı periyotlarda, aşağıdaki önlemleri alın:

– cihazın fişini prizden çekin;
- buz çözme işlemini yapın ve cihazın içini ve tüm aksesuarlarını temizleyin;
- kötü kokuların oluşmasını önlemek için kapağını hafif aralık bırakın.

Önemli

Cihazı temizlemek için asla metal cisimler kullanmayın.

Lamba değişimi güvenlik talimatları

Güvenlik gerekçeleriyle bu cihaz, kullanım amacı doğrultusunda test edilmiş ve onaylanmış özel lambalarla donatılmıştır.

Sadece aynı tipte ve aynı özellikleri sahip lambalarla değişime tabi tutulabilirler.

Lambaların değişimi sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

TEKNIK BILGILER

Net Soğutucu Kapasitesi lt	114
Enerji Tüketimi kWsa/24 sa	0.397
Enerji Tüketimi kWsa/yıl	145
Boyutlar mm
Yükseklik	850
Genişlik	550
Derinlik	538

Teknik bilgiler, cihazın sol iç tarafından bilgi etiketinde belirtilmektedir.

MÜŞTERI HIZMETLERI VE YEDEK PARÇALAR

Cihaz düzgün çalışmıyorsa, aşağıdaki hususları kontrol edin:

• fişin prize tam oturup oturmadığını ve açma düğmesine basılıp basılmadığını;
• prize elektrik akımı gelip gelmediğini (başka bir cihazı aynı prize takarak deneyin);
• Kabinin alt kısmında su damlaları varsa, buz çözme suyu tahliye menfezinin tıkalı olup olmadığını ("Buz çözme" bölümüne bakın).
• Yukarıdaki kontrolleri yaptıktan sonra cihazınız hala düzgün çalışmıyorsa, size en yakın yetkili servise başvurun.

- Elektrik kablosu zarar görürse, üreticiden veya yetkili servisten temin edilebilen özel bir kablo veya tertibatla değiştirilmelidir.

Servisin en hızlı şekilde verilmesi için, garanti sertifikasında veya cihazın iç kısmında sol alt tarafta bulunan bilgi etiketinde yazılı cihaz modelini ve seri numarasını yetkili servise başvurduğunuzda vermeniz önem arz etmektedir.

ELEKTRIK BAĞLANTISI

Cihazın fişini prize takmadan önce, seri numarası etiketinde yazılı voltaj ve frekans değerlerinin evinizin elektrik beslemesi ile aynı olduğundan emin olun. Voltaj, anma geriliminin ±%6'sı oranında değişebilir. Farklı voltajlarda çalıştırmak için, uygun boyutta bir oto-transformatör kullanılmalıdır.

Cihaz topraklanmalıdır

Elektrik kablosunun fışı bu amaca yönelik olarak bir kontak ile donatılmıştır. Evin elektrik prizi

topraklı değilse, yürürlükteki kanunlara uygun olarak ve bir uzman teknisyene danışarak cihazı ayrı bir toprak hattına bağlayın.

Üretici firma, yukarıda belirtilen güvenlik önlemlerine uyulamaması halinde sorumluluk kabul etmez.

Bu cihaz, E.E.C. direktifleri ile uyumludur.

MONTAJ

Önemli

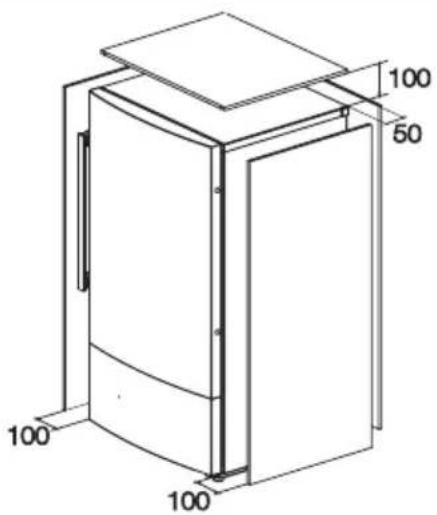

Havalandırma için soğutucu etrafında gerekli alanı oluşturmak amacıyla, şarap soğutucusunun 2 yan tarafı ve üst kısmı ile duvar arasında 100 mm ve soğutucunun arka tarafı ile duvar arasında 50 mm boşluk bırakın.

100 50 100 100

Kapı açılma yönünün değiştirilmesi

Herhangi bir işlem yapmadan önce, cihazın fişini prizden çekin. Kapının açılma yönünü değiştirmek için, aşağıdaki işlemleri yapın:

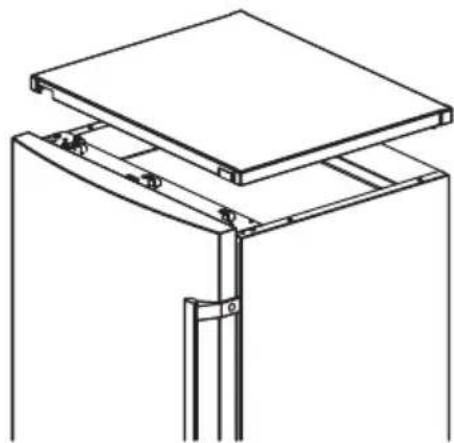

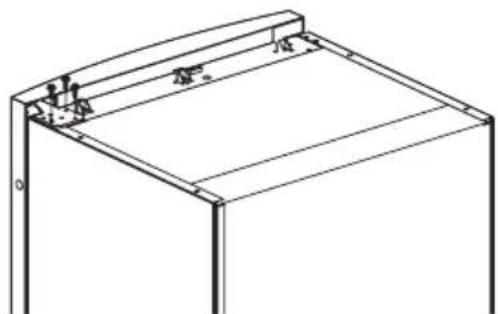

1. Üst kapağın arkasında bulunan iki vidayı sökün.

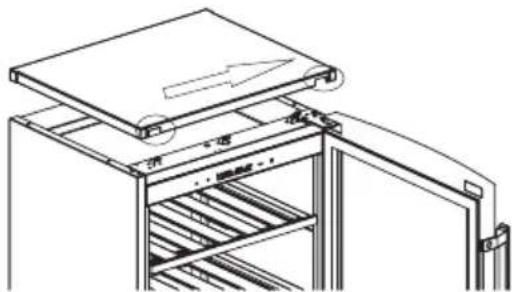

1. Serbest kalana kadar üst kapağı ileri doğru itin. Ve küçük plakayı soldan sağa doğru getirin. Ardından çizilmesini önlemek için üst kapağı güvenli bir yere koyun.

1. İki vida kapağını çıkartın.

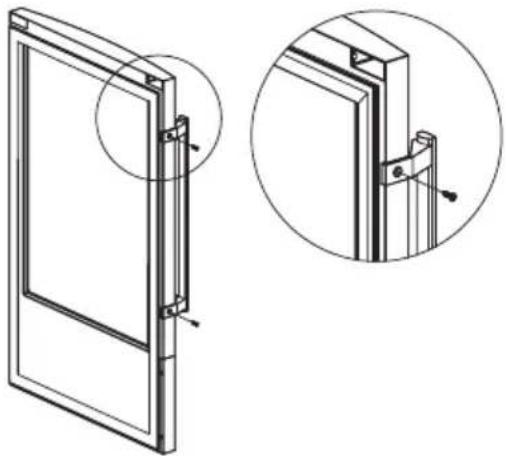

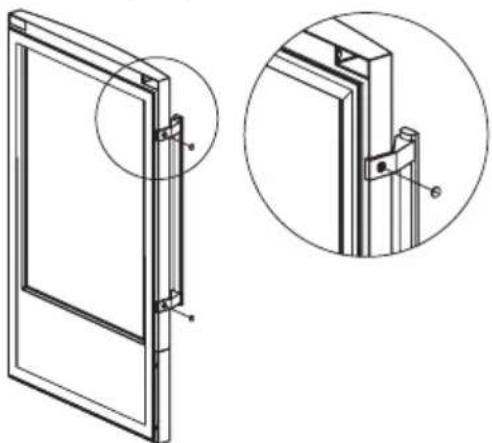

1. İki vidayı sökün ve tutamağı çıkartın. Tutamağı güvenli bir yere koyun.

1. Delik kapaklarını sol taraftan sağ tarafa alın.

1. Menteşe vidalarını sökün ve menteşeyi çıkartın, ardından kapıyı kaldırın ve çizilmeyi önlemek için kaplanmış bir yüzey üzerine koyun. Menteşeyi ve vidaları güvenli bir yere koyun.

1. Kapının kapağını aşağıdaki resimde gösterilen dönüş yönüne göre sökün. Ve ardından kapının diğer tarafına yerleştirin.

1. Kapıyı döndürün, ardından vidayı sökün ve durdurucuyu diğer tarafa aktarın. Ardından, durdurucuyu vidayla sıkıca sabitleyin.

1. Tutamağı sol tarafa sabitleyin, kullanım talimat kitapçığı torbasında bulunabileceği plastik kapağı takın.

1. Korumak üzere cihazı yumuşak bir halı veya benzeri bir eşya üzerine yatırın. Alt menteşe pimini gevşetin ve sökün ve diğer deliğe takın.

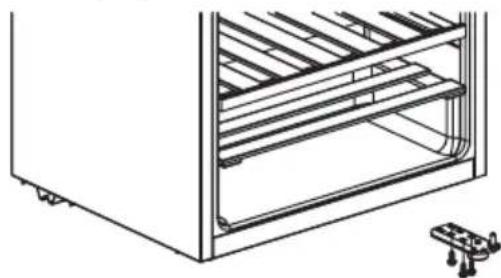

1. Alt menteşeyi sabitleyen vidaları sökün ve alt menteşeyi ayakla birlikte çıkartın.

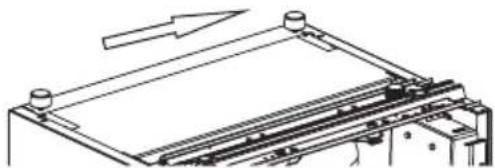

1. Ayağı soldan sağa alın ve aşağıdaki resimde gösterildiği gibi sağdaki deliğe sabitleyin.

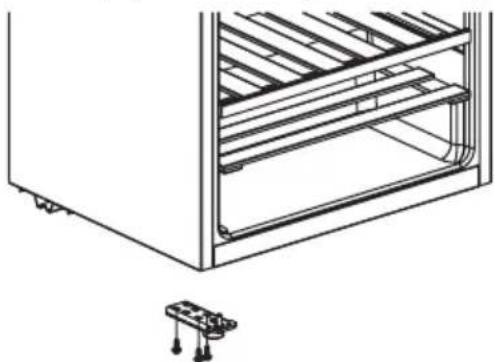

1. Alt menteşeyi vidalarla diğerine sabitleyin.

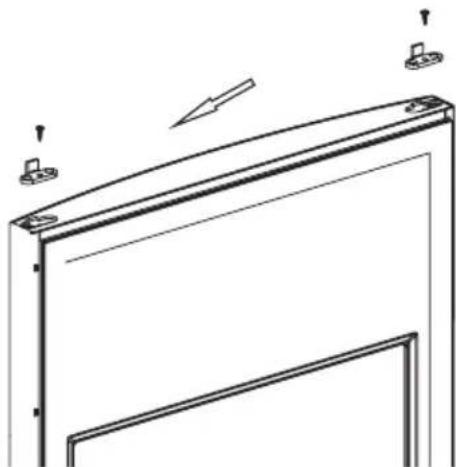

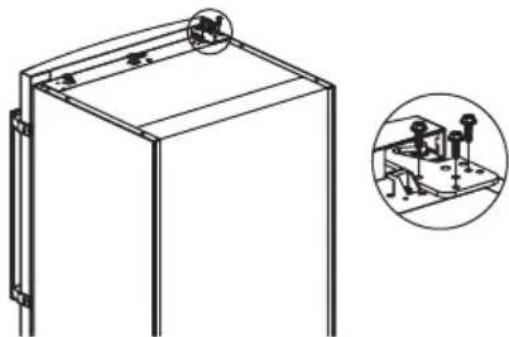

1. Üst menteşe piminin vidalarını sökün ve çıkartın ve üst menteşeyi ters çevirin. Ardından üst menteşedeki deliğe pimi yeniden takın.

1. Kapıyı alt menteşe üzerine alın. Kapıyı kabine temas eder halde tutun ve üst menteşeyi menteşe deliğine oturtun. Kapının sağ ve sol tarafı kabinin yan kısımlarıyla aynı hizada olmalıdır. Ve ardından üst menteşeyi sıkıca sabitleyin.

1. Üst kapağı soğutucunun üstüne yerleştirin ve sabitleme takozları ile temas edene kadar arka tarafa doğru itin.

1. Üst kapağı vidalarla sabitleyin.

Düzlemsellik ayarlaması

Cihaz titreşimi ortadan kaldırmak için düz bir seviyede olmalıdır. Cihazın altında 2'si önde ve 2'si arkada olmak üzere 4 adet yüksekliği ayarlanabilir ayak bulunmaktadır. Cihazın düz bir hale getirmek için, cihaz dik olmalıdır ve tüm ayaklar zemine tam olarak temas etmelidir.

Uyarı: Cihazı yeniden konumlandırıp düzlemselliğini ayarlayın, en az dört saat bekledikten sonra cihazın fışini tekrar prize takın. Yukarıda belirtilen işlemleri yapmak istememeniz halinde, size en yakın yetkili servise başvurun. Yetkili servis uzmanı, masrafı size ait olmak üzere kapıların açılma yönünü değiştirme işlemini yapacaktır.

Uyarı: Kapının açılma yönünü değiştirdikten sonra, tüm vidaların uygun şekilde sıkılmış olduğundan ve miknatısı contanın kabine tam yapışmış olduğundan emin olun. Ortam sıcaklığı düşük ise (kış mevsimi gibi), conta kabine tam olarak oturmayabilir. Böyle bir durumda, contaların doğal olarak oturmasını bekleyin. Cihazı arkasının üstüne yatırım.

SERVISI ARAMADAN ÖNCE

Uyarı: Sorunun kaynağınlı bulmaya

çalışmadan önce, cihazın fişini prizden çekin. Bu kılavuzda yazılı olmayan arıza tespit işlemleri sadece kalifiye bir elektrikçi veya bir uzman tarafından yapılmalıdır.

Önemli: Normal kullanım sırasında bazı er (kompresörden, soğutucu devresinden) ebilir.

Sorun Olası neden Çözüm
Şarap çok ılk. Sıcaklık doğru olarak	ayarlanmamıştır.	Lütfen “Kullanım” bölümüne bakın.
	Kapı uzunca bir süre açık kalmıştır.	Kapıyı sadece gerektiği kadar açık tutun.
	Cihaz bir ısı kaynağına yakındır. Lütfen “Montaj” bölümüne bakın.
Dahili aydınlatma çalışmıyor. Lamba ampulü bozuktur. Lütfen “Bakım” bölümüne bakın.
Aşırı miktarda buz oluşumu var (muhtemelen kapı contasında da).	Kapı contası hava sızdırmaz özelliğini kaybetmiştir (muhtemelen menteşelerin yerini değiştirdikten sonra).	Kapı contasının kaçak yapan yerlerini bir saç kurutma makinesi ile dikkatlice ısıtin (yaklaşık 50°C'den fazla olmayacak şekilde). Aynı zamanda, kapı contasının doğru bir şekilde yerine oturması için ısınan kısımlarını elinizle düzeltin.
Olağandışı sesler. Cihaz düzlemsel değildir. Ayakları tekrar ayarlayın.

ÇEVREYLE İLGILI BILGILER

Üründe veya ambalajında bulunan sembolü, bu ürünün normal ev atığı gibi işlem göremeyeceğini belirtir. Bunun yerine ürün, elektrikli ve elektronik ekipmanların geri dönüşümü için belirlenen toplama noktalarına teslim edilmelidir. Ürünün hatalı bir şekilde atılması veya imha edilmesi çevre ve insan sağlığı açısından olumsuz sonuçlara yol

açabileceğinden, bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak potansiyel olumsuz sonuçları önlemeye yardımcı olmuş olursunuz. Bu ürünün geri dönüşümü ile ilgili daha fazla bilgiyi, mahalli idareden, ev çöpü toplama servisinden veya ürünü satın almış olduğunu mağazadan elde edebilirsiniz.

CE
