KULLANIM KILAVUZU HC501XX Vonroc

TR Orijinal talimatların çevirisi 43

A

1 2 8 5 5 7 6

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarılarını, ek güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir. Güvenlik uyarılarını ve talimatları ileride başvurmak üzere saklayın.

Kullanım kılavuzunda veya ürün üzerinde aşağıdaki semboller kullanılmıştır:

Kılavuzu okuyun.

Bu kılavuzdaki talimatlara uyulmaması durumunda kişisel yaralanma, can kaybı veya aletin hasar görme riskini belirtir.

Maksimum yük kapasitesinin göstergesi.

GENEL GÜVENLİK UYARILARI

El arabası, üreticinin talimatlarına göre kullanılmalı, bakımı ve onarımı yapılmalı ve forkliftin hala güvenli olduğundan emin olunmadan değiştirilmemeli veya ek parçalar takılmamalıdır.

Çalışırken çocukları ve çevredekileri uzak tutun.

Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

Dikkatli olun, ne yaptığınıza dikkat edin ve aleti kullanırken sağduyulu olun.

Yorgunken veya uyuşturucu, alkol veya ilaç etkisi altındayken bir alet kullanmayın.

Aletleri kullanırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.

Çocukları asla ambalaj malzemeleri ile gözetimsiz bırakmayın. Boğulma riski vardır.

Aletlerin bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya sıkışmasını, parçaların kırılmasını ve çalışmayı etkileyebilecek diğer durumları kontrol edin. Hasarlıysa, kullanmadan önce aleti tamir ettirin. Birçok kazaya bakımı iyi yapılmamış aletler neden olmaktadır.

Kullanmadan önce ürünün stabilitesine dikkat edin. Ürünü doğru şekilde ve sadece amaçlanan uygulama alanında kullanın.

Ürünü yalnızca pürüzsüz, düz yüzeylerde kullanın, merdivenlerde veya dik yamaçlarda kullanmayın. Kullanılmadığında güvenli bir yerde saklayın. El arabası, gözetimsiz bırakıldığında başkaları için potansiyel bir takılma tehlikesi oluşturabilir.

KATLANABİLİR EL ARABALARINA ÖZEL GÜVENLİK TALİMATLARI

• Bu el forklifti, gözetim altında olmadıkları veya güvenliklerinden sorumlu bir kişi tarafından ürünün nasıl kullanılacağına dair talimatlar verilmediği sürece sınırlı fiziksel, duyusal veya zihinsel becerilere sahip veya deneyim ve/veya bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır.
• Ürünü asla yüksek sıcaklıklara ve neme maruz bırakmayın, aksi takdirde ürün zarar görebilir.
• El arabasını insanları (çocuklar dahil) taşımak için kullanmayın.
• Forkliftin dengesini bozmamak için yüklenen veya boşaltılan el arabası yavaş ve yumuşak bir şekilde hareket ettirilmelidir.
• El arabası motorlu bir araç tarafından çekil-memelidir.
• Yanlış kullanımın risklerinin ve sonuçlarının farkında olun.
• El arabasının yanlış kullanımı kişisel yaralanmalara ve hasara yol açabilir.
• El arabasına keskin nesneler takmayın ve keskin nesneler tarafından delinmediğinden emin olun.
• El arabası yalnızca dış mekanda kullanım için tasarlanmıştır ve iç mekanda kullanım için uygun değildir.
• Bu bir römork değildir ve araçlara bağlanmamalıdır.
• El arabası yalnızca özel kullanım için tasarlanmıştır ve ticari amaçlar için uygun değildir.
• El arabasını açık alevlerden, yanan sigaralardan ve diğer ısı kaynaklarından veya sıcak yüzeylerden uzak tutun.
• El arabasını uzun süre boyunca doğrudan güneş ışığına, aşırı sıcaklıklara, neme veya ıslak ortamlara maruz bırakmayın.
• Kullanılmadığında el arabasını katlayın ve saklayın.
• Maksimum taşıma ağırlığı 60 kg'dır.
• Bu sınırı aşmayın.
• El arabasını katlarken veya açarken parmak- larınızı veya vücudunuzun diğer kısımlarını sıkıştırmamak için dikkatli olun.

• Kullanmadan önce el arabasının tamamen ve doğru şekilde açıldığından emin olun.

• El arabası insanları (çocuklar dahil) veya hayvanları taşımak için tasarlanmamıştır.

• Ağır yüklüyse el arabasını yokuşlarda veya tepelerde kullanmaktan kaçının.
• Devrilmesine neden olabileceğinden el arabasının yanlarına oturmayın.

2. MAKİNE BİLGİLERİ

Kullanım amacı

Bu el arabası, maksimum ağırlığa kadar olan yüklerin taşınması ve kolay saklama için katlanması amacıyla tasarlanmıştır. El arabası, insanların veya güvenli bir şekilde bağlanamayan yüklerin taşın-ması için uygun değildir. Ticari veya endüstriyel amaçlar için kullanılmamalıdır.

TEKNİK ÖZELLİKLER

Model No. HC501XX_BLACK
Maksimum yük kapasitesi 60 kg
Çerçeve malzemesi Çelik
Kumaş malzemesi Polyester 600D
Boyutlar (katlanmış) 120x710x415mm
Boyutlar (katlanmamış) 680x710mmx415mm

AÇIKLAMA

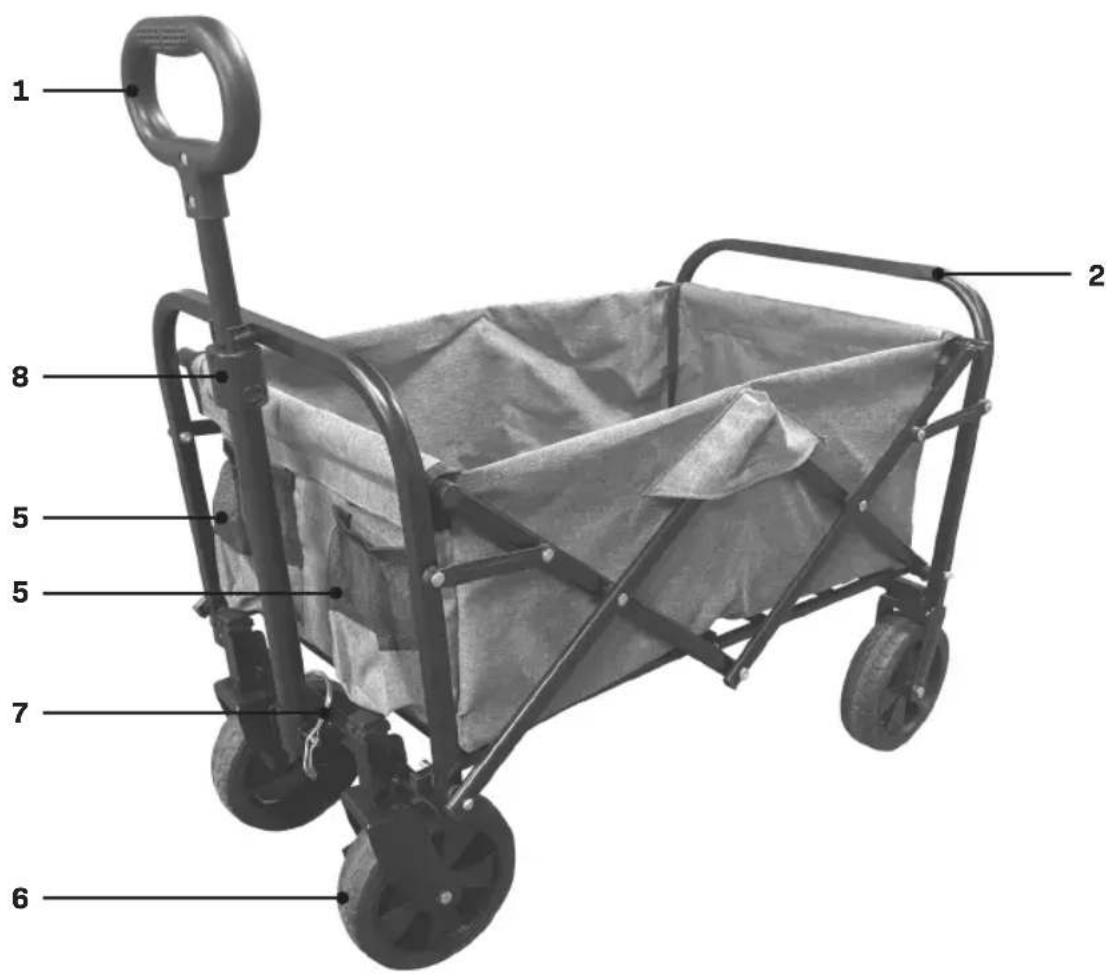

Metin içindeki numaralar sayfa 2-4'teki şemalara atıfta bulunmaktadır.

1. Tutamak
2. Çerçeve
3. Saklama çantası
4. Saklama çantası tokası
5. Bardak tutucu
6. Tekerlek
7. Sap pimi
8. Fren kilidini açma
9. Fren kilidi
10. Fren kilidini açma
11. Katlamak ve açmak için halka

3. OPERASYON

Tutamağın el arabasına takılması (Şekil C1, C2)

1. Tutamak'i (1) alın ve Şekil C1'de gösterildiği gibi Çerçeve (2) pozisyonunun arasına yerleştirin.
2. Tutamak'i (1) hizalayın ve Sap pimi'yi (7) deliklerden geçirin ve pimi aşağı bastırarak sabitleyin. Şekil C2'de gösterildiği gibi.

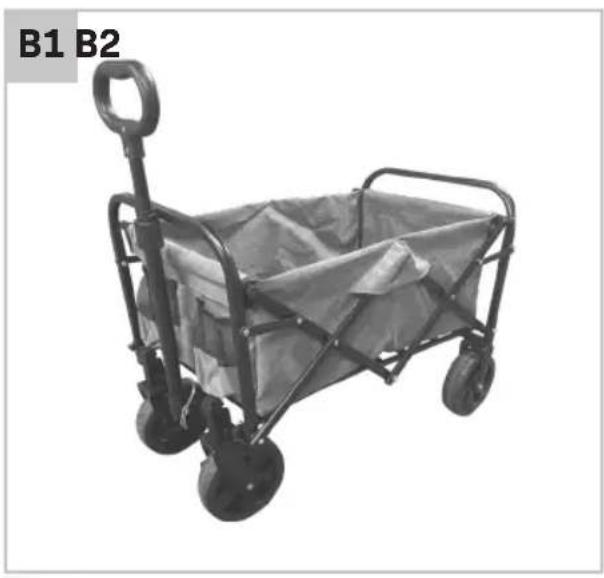

Kullanım için açılma (Şekil A, B1, B2, B3, B4)

1. Kolu Tutamak (1) arasına yerleştirin ve kolu çerçeveye sabitlemek için sağlanan Sap pimi'yi (7) kullanın. önceki bölümde açıklandığı gibi.
2. Saklama çantası'ü (3) yukarı doğru çekerek Saklama çantası tokası (4) ucunu serbest bırakarak Saklama çantası'ü (3) arabadan çıkarın.
3. El arabasını açmak için Katlamak ve açmak için halka (11) düğmesine basın. El arabası otomatik olarak açılacaktır.

Saklama için katlanabilir (Şekil A, B1, B2, B3, B4)

1. Tutamak'in (1) en alt konumda olduğundan emin olun.
2. Katlamak ve açmak için halka'i (11) yukarı doğru çekin. Çerçeve tamamen katlanarak saklama konumuna gelecektir.
3. Saklama torbasını Şekil B4'te gösterildiği gibi arabanın üzerine koyun. torbayı sabitlemek için Saklama çantası tokası (4) kullanın.

4. BAKIM

Hasar riski! El arabasının yanlış kullanımı hasara yol açabilir. İlk kullanımdan önce üründe hasar olup olmadığını daima kontrol edin.

El arabasının mükemmel durumda olup olmadığını düzenli olarak kontrol edin, gerekirse vidaları yeniden sıkın ve çerçevenin doğru şekilde oturduğundan emin olun.

Ürünü temizleyin

• Temizlik için asla mineral ispirtolar, çözücüler veya agresif temizlik maddeleri kullanmayın.
• Ürünü nemli bir bezle ve gerekirse hafif bir deterjanla temizleyin.

GARANTI

VONROC ürünleri en yüksek kalite standartlarına göre geliştirilmiştir ve orijinal satın alma tarihinden itibaren yasal olarak öngörülen süre boyunca hem malzeme hem de işçilik açısından kusursuzdur. Bu süre zarfında üründe kusurlu malzeme ve/veya işçilik nedeniyle herhangi bir arıza meydana gelirse, doğrudan VONROC ile iletişime geçin.

Aşağıdaki durumlar bu garantinin kapsamı dışındadır:

• Yetkili olmayan servis merkezleri tarafından makinede onarımlar ve/veya değişiklikler yapılmış veya yapılmaya çalışılmıştır;
• Normal aşınma ve yıpranma;
• Alet suistimal edilmiş, yanlış kullanılmış veya bakımı yapılmamış;
• Orijinal olmayan yedek parçalar kullanılmıştır.

Bu, şirket tarafından açık veya zımni olarak verilen tek garantiyi teşkil eder. Satılabilirlik ve belirli bir amaca uygunluk zımni garantileri de dahil olmak üzere, işbu belgenin yüzünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC hiçbir durumda tesadüfi veya dolaylı zararlardan sorumlu tutulamaz. Bayinin çözümleri, uygun olmayan ünitelerin veya parçaların onarımı veya değiştirilmesi ile sınırlı olacaktır.

Ürün ve kullanım kılavuzu değişikliğe tabidir. Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
