Ürün Tipi	Kompakt Pnömatik Darbeli Lokma Anahtarı
Marka	Beta
Model	1927P
Uzunluk	191 mm
Ağırlık	2,0 kg
Besleme	Basınçlı Hava
Maksimum Basınç	6,2 bar
Maksimum Hava Tüketimi	290 l/dak
Hava Giriş Dişi	1/4" GAS
Hortum Minimum İç Çapı	10 mm
Maksimum Tork	1750 Nm
Boşta Devir	7500 dev/dak
Vida/Somun Kapasitesi (çelik 8.8)	M24 - 36 mm
Vida/Somun Kapasitesi (çelik 12.9)	M20 - 30 mm
Darbe Mekanizması	Çift Darbe
Lokma Bağlantısı	1/2"
Ses Gücü Seviyesi	106,1 dB (LwA)
Ses Basıncı Seviyesi	95,1 dB (LpA)
Titreşim Seviyesi	6,7 m/s²
Titreşim Belirsizliği	K=1,15 m/s²
Gerekli Kişisel Koruyucu Ekipman	Koruyucu gözlük, eldiven, güvenlik ayakkabısı, kulak koruyucu
Önerilen Yağlama	Filtre-yağlayıcı veya delik yoluyla ISO 32 Yağı
Garanti	12 ay profesyonel, 24 ay profesyonel olmayan
Kullanım Amacı	Dişli elemanların montajı, darbeli lokmalarla sıkma/sökme

Sık sorulan sorular - 1927P Beta

Darbeli anahtarın dönüş yönü nasıl tersine çevrilir?

Alet üzerinde bulunan ters çevirme kolunu kullanın (işaret d). Konumlar noktalarla belirtilmiştir: saat yönü sıkma, saat yönünün tersi sökme içindir. Kullanım kılavuzunun 'Dönüş yönü ayarı' bölümüne bakın.

Beta 1927P'nin maksimum torku nedir?

Maksimum tork 1750 Nm'dir. Ters çevirme kolu ile üç seviyede ayarlanabilir: minimum (maksimumun yaklaşık 1/3'ü), orta (yaklaşık 2/3) ve maksimum.

Hangi basınçlı hava basıncını kullanmalıyım?

Maksimum basınç, alet girişinde ölçülen 6,2 bar'dır. Çok yüksek basınç veya nem, ömrü azaltır. Optimum performans için bir filtre-yağlayıcı grubu kullanın.

Darbeli anahtar nasıl yağlanır?

Sürekli yağlama için, dakikada iki damla ISO 32 yağına ayarlanmış bir hat içi yağlayıcı (ör. Beta 1919F1/4) kullanın. Yoksa, periyodik olarak hava giriş deliğine (işaret f) yağ dökün.

Bu anahtarla hangi lokmaları kullanabilirim?

Yalnızca kaliteli darbeli lokmalar kullanın. Anahtar ucu 1/2 inçtir. Standart lokmalar veya uzatmalar kullanmayın, çünkü gücü azaltır ve riskleri artırır.

Hangi koruyucu ekipmanları giymeliyim?

Her zaman koruyucu gözlük, güvenlik ayakkabısı, koruyucu eldiven ve kulak koruyucu takın. Titreşime maruz kalma durumunda, anti-titreşim eldivenleri kullanın.

Darbeli anahtarın bakımı nasıl yapılır?

Bakım ve onarımlar uzman personel tarafından yapılmalıdır. Beta Utensili S.p.A. onarım merkezine başvurun. Yalnızca orijinal yedek parçalar kullanın. Her kullanımdan önce alet ve aksesuarların durumunu kontrol edin.

Maksimum sıkma kapasitesi nedir?

8.8 sınıfı çelik vida/somunlar için kapasite M24 ila 36 mm arasındadır. 12.9 sınıfı (daha sert) için M20 ila 30 mm'dir. Bu değerler gösterge niteliğindedir ve gerekli torka bağlıdır.

Darbeli anahtarı patlayıcı ortamda kullanabilir miyim?

Hayır, pnömatik aletin potansiyel olarak patlayıcı ortamlarda kullanılması kesinlikle yasaktır. Kıvılcımlar toz veya buharları tutuşturabilir.

Bu aletin garantisi nedir?

Garanti, profesyonel kullanım için 12 ay ve profesyonel olmayan kullanım için 24 ay'dır. Malzeme veya işçilik kusurlarını kapsar. Aşınma, yanlış kullanım veya değişikliklerden kaynaklanan hasarlar kapsam dışıdır.

KULLANIM KILAVUZU 1927P Beta

Kullanım ve Talimat Kılavuzu

PL

Instrukcja Obsługi

Beta

1927P

Dokümantasyonun aslı İTALYANCA dilinde düzenlenmiştir.

DİKKAT

PNÖMATİK ALETİ KULLANMADAN ÖNCE İŞBU KILAVUZUN TAMAMEN OKUNMASI ÖNEMLİDİR. GÜVENLİK KURALLARINA VE İŞLETME TALİMATLARINA UYULMAMASI HALİNDE CİDDİ KAZALAR MEYDANA GELEBİLİR.

Güvenlik talimatlarını özenle muhafaza edin ve matkapları kullanan personele teslim edin. KULLANIM ALANI

- Havalı darbeli kompakt vidalama makinesi aşağıdaki kullanıma yöneliktir:

• Vida dişli bağlantı elemanlarının birleştirilmesi
• Makine kovanlarının kullanımı aracılığıyla vidalama ve vida çıkarma
• Açılı vidalama makinesinin, su ve havaya maruz açık mekânlarda da kullanılması mümkündür
• Aşağıdaki işlemler yasaktır:
• Kovanların elle kullanılması yasaktır
• Vidalama makinesinin gücünü kısıtladığından ve kırılma riskini arttırdığından mafsal ve uzatmaların kullanılması yasaktır
• Potansiyel patlayıcı atmosfer bulunduran ortamlarda kullanım yasaktır
• Yapışkanlı bant veya kelepçeler ile çalıştırma butonunu bloke etmek yasaktır.

ÇALIŞMA MAHALLİNİN GÜVENLİĞI

• Makinenin kullanımı nedeni kaygan olabilen yüzeylere ve esnek hava borusuna takılma tehlikesine dikkat edin.
  – Yüksekte gerçekleştirilen işler için pnömatik aletin kullanımı esnasında, ekipmanın olası kazara düşmesi sonucunda çalışan diğer kişilerin maruz kalabileceğikleri riskleri ortadan kaldırmaya veya minimuma indirmeye yönelik tüm tedbirleri alın (örneğin çalışma alanının ayrılması, uygun sinyal işaretleri, vb.).

⚠️ Prömatik aleti, toz veya buharı tutuşturacak kapasitede kıvılcımlar oluşabileceğinden, potansiyel patlayıcı atmosfer bulunduran ortamlarda kullanmayın.

⚠️ Pnömatik alet yalıtılmamış olduğundan gerilim altındaki donanımlar ile temastan kaçının ve gerilim altındaki elemanlar ile temas, elektrik çarpmasına neden olabilir.

Pnomatik alet ile çalışılırken çocukların veya ziyaretçilerin çalışma mahalline yaklaşmasını önleyin. Diğer kişilerin mevcudiyeti, pnömatik alet üzerindeki kontrolün kaybı ile sonuçlanabilen dikkat dağılmasına neden olur.

PNÖMATİK ALETLERİN GÜVENLİĞI

• Hava akışını asla kendinize veya diğer kişilere doğru yöneltmeyin. Basınçlı hava ciddi yaralanmalara neden olabilir.
• Bağlantı rakorlarını ve besleme boru hatlarını kontrol edin. Tüm gruplar, mafsallar ve esnek borular, basınç ve hava akışına ilişkin teknik verilere uygun olarak monte edilmelidir. Çok düşük bir basınç, pnömatik aletin işlemesini riske atar; yüksek bir basınç, hasar ve/veya yaralanmalara neden olabilir.
• Esnek boruları kıvırmaktan veya sıkıştırmaktan kaçının, solvent ve keskin köşelerin kullanımından kaçının. Boruları ısları, yağdan ve döner parçalardan koruyun. Hasarlı bir esnek boruyu anında değiştirin. Kusurlu bir besleme boru hattı, basınçlı hava borusunun kontrol dışı hareketlerine neden olabilir. Havalanan toz veya talaşlar, gözlerde yaralanmalara neden olabilir. Esnek borular için kelepçelerin, daima iyice sabitlenmiş olduğundan emin olun.

PERSONELİN GÜVENLİĞI İÇİN TALİMATLAR

• Daima kendi hareketlerinize konsantre olmaya özen göstererek azami dikkat önemli tavsiye edilir. Yorgun olunması veya uyuşturucu, alkollü içecek veya ilaç etkisi altında bulunulması halinde pnömatik aleti kullanmayın.
  – Daima aşağıdaki kişisel koruyucu donanımları kullanın:

• koruyucu gözlük;
  • emniyet ayakkabısı;

• kulaklık;
• fiziksel etkenler için koruyucu eldiven.

• el-kol sistemi için günlük titreşimlere maruziyet seviyesinin özel analizi sonrasında kullanılacak titreşim önleyici eldiven.

• Her an dengenizi koruyarak güvenli pozisyonda bulunmaya özen gösterin. Güvenli bir çalışma pozisyonu ve uygun bir beden duruşu, beklenmedik durumlar halinde pnömatik aleti daha iyi kontrol edebilmeyi sağlar.

• Bol giysiler giymeyin. Bilezik ve kolye takmayın. Saçları, giysileri ve eldivenleri hareketli kısımlardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli kısımlara takılabilir.
  – Egzoz havasını doğrudan solumayın ve söz konusu havanın gözlere ulaşmasını önleyin. Pnömatik aletin egzoz havası, tehlikelere neden olabilen su, yağ, metal partiküller ve kir içerebilir.

HAVALI DARBELİ VIDALAMA MAKİNESİNİN ÖZENLİ KULLANIMI

• İşlemedeki parçayı bloke etmek ve desteklemek için kilitleme cihazları veya mengeneler kullanın. İşlemedeki parçayı bir eliniz ile veya vücudunuz ile bloke edilmiş şekilde tutmayın; böyle yapıldığında güvenli işlem görmek artık mümkün değildir.
  – Havalı alet aşırı yüke maruz bırakılmamalıdır. İşlerinizi, havalı aleti sadece öngörülen durum için kullanarak gerçekleştirin.
• Daima makinenin bütünlüğünü kontrol edin. Çalıştırma/durdurma şalteri arızalı olan hiçbir pnömatik aleti kullanmayın. Tekrar durdurulamayan veya çalıştırılamayan bir pnömatik alet tehlikeli olduğundan onarılmalıdır.
• Pnömatik vidalama makinesinin tüm ayarlarının makine stop konumundayken yapılması gerekir. Hava kullanılmadığında daima hava beslemesini kesin. Bu tedbir, pnömatik aletin kazara çalışmaya başlamasını önler.
  – Pnömatik aletleri kullanmadığınızda, çocukların ulaşamayacağı yerde muhafaza edin. İşbu talimatları okumamış kişilerin pnömatik aleti kullanmasına izin vermeyin.
• Aletin hareketli kısımlarının kusursuz şekilde işlediğinden, tutukluk yapmadığından ve söz konusu aletin işlemesini riske atacak kırık veya hasarlı parçaların bulunmadığından emin olarak pnömatik aleti özenle kontrol edin. Pnömatik aleti kullanmadan önce hasarlı parçaların onarımını yaptırın.
• Daima iyi şartlarda bulunan makine kovanlarını kullanın.
  – Pnömatik alet tadil edilmemelidir. Tadılatlar, güvenlik tedbirlerinin verimliliğini azaltabilir ve operatör için riskleri artırabilir.
• Pnömatik aletin onarımında, sadece orijinal yedek parçalar kullanın ve onarımı sadece uzman personele yaptırın.

HAVALI DARBELİ VIDALAMA MAKİNESİ İÇİN GÜVENLİK TALİMATLARI

• Tanıtım plakasının okunaklı olduğunu kontrol edin, gerekmesi halinde değiştirme için üreticiden bir tanıtım plakası temin edin.
• Vidalama makinesinin kullanımı sırasında tek aksesuarların olası kazara kırılmaları, parçaların yüksek hızda fırlamasına neden olabilir.
  – Operatör ve bakım ile görevli personel, pnömatik aletin ağırlığını ve gücünü fiziksel açıdan yönetecek kapasitede olmalıdır.
• Havalı darbeli vidalama makinesinin, iş aletinin bloke olması veya kırılmasından kaynaklanan beklenmedik hareketlerine hazırlıklı olmak önemlidir. Pnömatik aleti daima sıkıca tutun ve vücudunuzu ve kollarınızı bu hareketleri dengelemeyi sağlayacak bir pozisyona getirin. Bu tedbirler yaralanmaları önleyebilir.
• Aletin hareket halindeki elemanları yaralanmaya neden olabileceğinden, bunlarla temastan kaçının.
• Havalı darbeli vidalama makinesinin rotasyon yönünün kullanıma uygun olduğu kontrol edilerek emin olunmalıdır.
• Hava beslemesinin kesilmesi veya azaltılmış bir çalışma basıncı halinde alet kapatılmalıdır. Çalışma basıncını kontrol edin ve optimal çalışma basıncında yeniden çalıştırın.
• Operatörün, havalı aleti kullanırken ellerde, kollarda, omuzlarda ve boyun bölgesinde rahatsızlık hissetmesi mümkündür. Rahat bir pozisyon alın ve elverişsiz pozisyonlardan kaçının. Beden duruşunun değiştirilmesi, rahatsızlıkları ve yorulmayı önlemeye yardım edebilir.

⚠️ Pnömatik aletin uzun süre boyunca işlemesi halinde dikkat gösterilmelidir: aletin bir kısmı ile kovan ısınabilir. Koruyucu eldiven kullanın.
İşlenecek parça üzerinde pnömatik aletin kullanımı esnasında bazen maruz kalan personel için zararlı da olabilen gürültüler oluşur. İşitme sistemi için kullanılacak özel kişisel koruyucu donanımın (kulaklık) doğru tahsis edilmesini belirlemek için uygun bir ses ölçüm incelemesi gerekir.
⚠️ Gerçekleştirilen özel incelemenin, pnömatik aletin kullanımı esnasında üretilen titreşimlere günlük maruziyetin ilgili ülkede geçerli yönetmelik tarafından öngörülen limit etki değerini aşması ile sonuçlanması halinde, özel titreşim önleyici eldivenler kullanılmalıdır.
- Parmaklardaki derinin uyıştuğunun veya beyaz olduğunu, karıncalandığının veya ağridığının farkına vardığınızda pnömatik alet ile çalışmayı kesin, işverene haber verin ve bir doktora başvurun.
– Elin gerekli reaksiyon kuvvetlerini dikkate alarak, pnömatik aleti aşırı sıkı olmayan güvenli bir kavrama ile tutun.
- Pnömatik aleti asla esnek borudan tutarak taşımayın.

PNÖMATİK ALETİN KULLANIMI ESNASINDA ÖNGÖRÜLEN KİŞİSEL KORUYUCU DONANIMLAR

Aşağıdaki uyarılara uyulmaması fiziksel yaralanmalara ve/veya hastalıklara neden olabilir.

	PNÖMATİK ALET KULLANILDIĞINDA DAİMA KULAKLIK TAKIN
	PNÖMATİK ALET KULLANILDIĞINDA VEYA BAKIM İŞLEMİ GERÇEKLEŞTİRİLDİĞİNDE DAİMA KORUYUCU GÖZLÜK TAKIN
	PNÖMATİK ALETİN KULLANIMI ESNASINDA FİZİKSEL ETKENLER İÇİN DAİMA KORUYUCU ELDİVEN KULLANIN
	DAİMA EMNİYET AYAKKABISI KULLANIN

Değerlerin, geçerli yönetmelikler tarafından öngörülen limitleri aşması halinde ortam hijyeni incelemesinde/risk analizinde karşılaşılmış değerlere göre diğer kişisel koruyucu donanımlar kullanılmalıdır.

	EL-KOL SİSTEMİ TİTREŞİMLERE GÜNLÜK MARUZİYET SEVİYESİNE GÖRE ÖZEL İNCELEME SONRASINDA, PNÖMATİK ALETİN KULLANIMI ESNASINDA TİTREŞİM ÖNLEYİCİ ELDİVEN KULLANIN
	ÇALIŞMA ORTAMI/SANAYİ HİJYENİ ARAŞTIRMASINDAN ELDE EDİLMİŞ OLAN DEĞERLERE GÖRE FİZİKSEL ETKENLER İÇİN KORUYUCU MASKE KULLANINIZ

TEKNİK VERİLER

KOVAN BAĞLANTISI 1/2"

VIDA/SOMUN KALİTE SINIFI (8.8) M24 - 36 mm

VİDA/SOMUN KALİTE SINIFI (12.9) M20 - 30 mm

BOŞTA İŞLEME HIZI 7.500 rpm

MAKSİMUM TORK 1750 Nm

HAVA BAĞLANTISI 1/4" GAS

HAVA BORUSU MİNİMUM İÇ ÇAPI 10 mm

MAKSİMUM BASINÇ 6,2 bar

MAKSİMUM HAVA TÜKETİMİ 290 l/min

AGIRLIK 2,0 kg

UZUNLUK 191 mm

VURUCU KÜTLESİ TİPİ Çift çekiç

GÜRÜLTÜ (ISO 15744)

SES GÜCÜ SEVIYESİ LwA = 106,1 dB

SES BASINÇ SEVİYESİ LpA = 95,1 dB

TİTREŞİM (ISO 28927)

TİTREŞİM SEVİYESİ 6.7 m³/s

BELIRSIZLIK K=1.15 m/s²

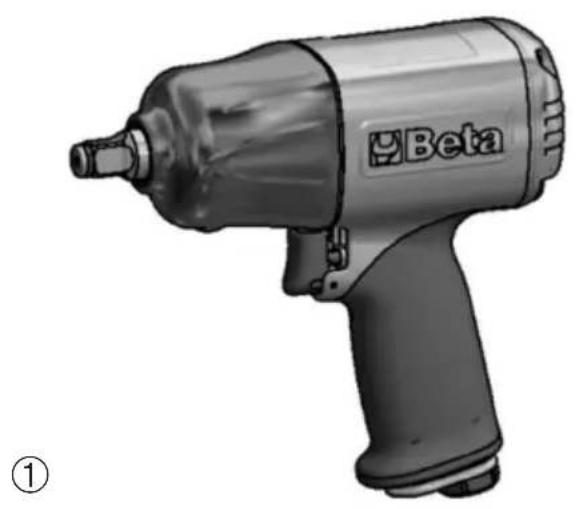

ACIKLAMALAR

a: hava bağlantısı 1/4" GAS

b: darbeli vidalama makinesi çalıştırma butonu

c: çekiç yüzünün gresle yağlanması

d: dönüş yönü değiştirme ve tork seçim kolu

e: seçilen tork

f: yağ ile yağlama

Hava besleme bağlantısı

Havalı aletin doğru kullanımı için, aletin girişinde ölçülen 6,2 bar 'lık maksimum basınca daima uyun. Havalı aleti, yoğuşma içermeyen temiz hava ile besleyin (resim 2-a). Çok yüksek bir basınç veya besleme havasında nem mevcudiyeti, mekanik parçaların kullanım ömrünü azaltır ve aletin hasar görmesine neden olabilir.

KULLANIM

Çalıştırma / Durdurma

Havalı darbeli vidalama makinesini çalıştırmak için çalışma butonuna basın (resim 3-b) ve çalışma sırasında bu butonu basılı tutun. Buton bırakıldığında havali alet hızla durur.

Dönüş yönünü bilecek şekilde, havalı aleti çalıştırmadan önce yön değiştirme kolunun pozisyonunu (resim 4-d) kontrol edin.

Rotasyon yönü ayarı

Havalı alet, saat yönüne ve saat yönü tersine dönüş öngörür. Yön değiştirme kolu aracılığı ile dönüş yönünü seçin (resim 4-e):

saat yönüne - operatör yanından bakıldığında

saat yönü tersine - operatör yanından bakıldığında

Yön değiştirme kolu aracılığıyla dönüş yönünü ve ilişkin torku seçin.

seçim • minimum vidalama torku (vidalamada maksimum torkun yaklaşık 1/3 oranında)

seçim .. orta vidalama torku (vidalamada maksimum torkun yaklaşık 2/3 oranında)

seçim ... vidalamada maksimum tork

seçim • sökmede maksimum tork

Arzu edilen makine kovanını, doğru olarak yerleştirildiği kontrol edilerek kare erkek bağlantı üzerine geçirin.

Alet takma veya ayarlama işlemlerini gerçekleştirmeden önce daima hava beslemesini kesin; bu tedbir, pnömatik aletin k azara çalışmaya başlamasını önler.

Yağlama/Gresle yağlama

Pnömatik aletin, dakikada iki damlaya ayarlanmış, filtre-hat mikro sis yağlayıcı grubuna bağlanması zorunludur (1919F1/4) ürünü tavsiye edilir". Bu durumda mekanik parçaların daha az aşınması ile yüksek performans elde edilir. Hattın yağlama ile donatılmamış olması halinde, hava besleme deliği aracılığı ile pnömatik alete düzenli aralıklarla doğrudan ISO 32 yağ doldurmak gerekir (resim 5-f).

BAKIM

Bakım ve onarım müdahaleleri uzman personel tarafından gerçekleştirilmelidir. Söz konusu müdahaleler için Beta Utensili S.P.A. onarım merkezine başvurabilirsiniz.

BERTARAF ETME

Pnömatik alet, aksesuarlar ve ambalajlar, bulunduğunuz ülkede geçerli kanunlar uyarınca bir atık toplama bertaraf etme merkezine gönderilmelidir.

GARANTI

Bu alet, Avrupa Birliği'nde hâlihazırda geçerli standartlar uyarınca üretilmiş ve test edilmiştir ve profesyonel kullanım için 12 ay veya amatör kullanım için 24 ay garantilidir. Takdirimize göre arızalı parçaların onarılması veya değiştirilmesi aracılığı ile malzeme veya üretim hatalarından kaynaklanan arızalar onarılır.

Garanti süresi içinde bir veya birden fazla müdahalenin gerçekleştirilmesi, garantinin sona erme tarihini değiştirmez. Aşınma, hatalı veya uygunsuz kullanımdan kaynaklanan arızalar ve darbe ve/veya düşmelerden kaynaklanan kırılmalar garanti kapsamı dışındadır. Tadilatlar yapıldığında, pnömatik alet kurcalandığında veya sökülmüş olarak teknik servise gönderildiğinde garanti sona erer.

Doğrudan ve/veya dolaylı, her türlü ve/veya doğalı eşyalara ve/veya kişilere gelen hasarlar kesinlikle hariçtir.

UYGUNLUK BEYANI

Tanımlanan ürünün, 2006/42/EC Makine Direktifi'nin tüm hükümlerine, ilişkin tadilatlara ve aşağıdaki standarda uygun olduğunu tam sorumluluğumuz altında beyan ederiz:

• EN ISO 11148-6

Teknik Doküman aşağıdaki adreste mevcuttur:

BETA UTENSILI S.P.A.

Via A. Volta 18

20845 Sovico (MB)

ITALYA
