KULLANIM KILAVUZU RXC50AV1B DAIKIN

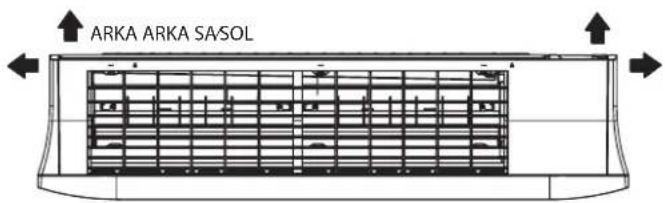

İç Mekan Ünitesi [FTXC]

ISARETI (BORU TESISATININ YÖNÜNÜ GÖSTERIR

ARKA ARKA SASOL

ÜSTTEN GÖRÜNÜM

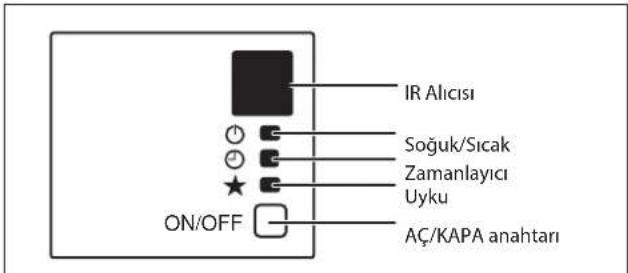

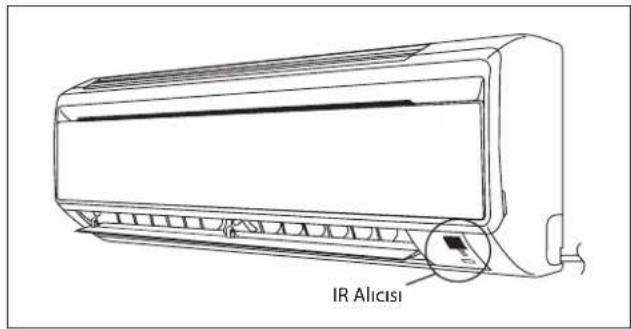

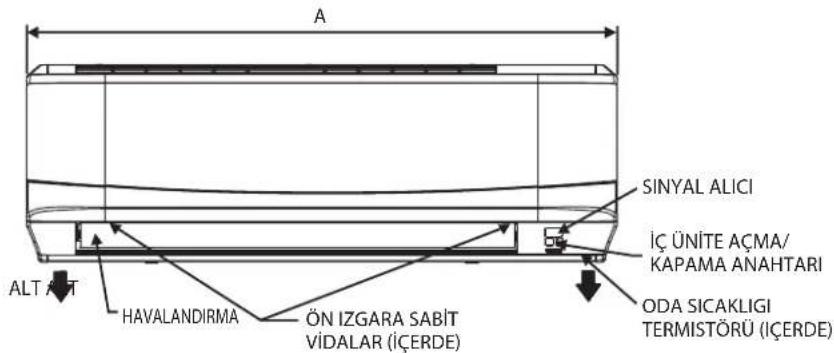

A SINYAL ALICI İÇ ÜNİTE AÇMA/ KAPAMA ANAHTARI ODA SICAKLIGI TERMISTÖRÜ (İÇERDE) ALT ALT HAVALANDIRMA ÖN IZGARA SABİT VİDALAR (İÇERDE)

ÖNDEN GÖRÜNÜM

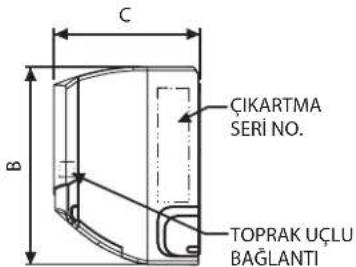

C B ÇIKARTMA SERİ NO. TOPRAK UÇLU BAĞLANTI

YANDAN GÖRÜNÜM

İç Mekan Ünitesi [FTXC]

Tavsiye edilen montaj plakası yerleştirme noktaları (tümünde 5 nokta) D E F B G H J L M A Sivi borusu sonu Gaz borusu sonu K I Duvardaki delik çapı Ø 65mm G Tahliye hortumu konumu Tüm boyutlar mm olarak verilmiştir

Modeller\Boyutlar

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35 859 288 209 104

141 30

46 55

56 153

181 207

52

İç Mekan Ünitesi [FTXC]

Tavsiye edilen montaj plakası yerleştirme noktaları (tümünde 7 nokta) D E F B G H J Sıvı borusu sonu L M Gaz borusu sonu A K I Duvardaki delik çapı Ø 65mm Tahliye hortumu konumu Tüm boyutlar mm olarak verilmiştir

Modeller\Boyutlar

A

B

C

D

E

F

G

H

I

J

K

L

M

50/60 1124 310 237 19

90 173 6

1 40 45

48 91

219 580

45

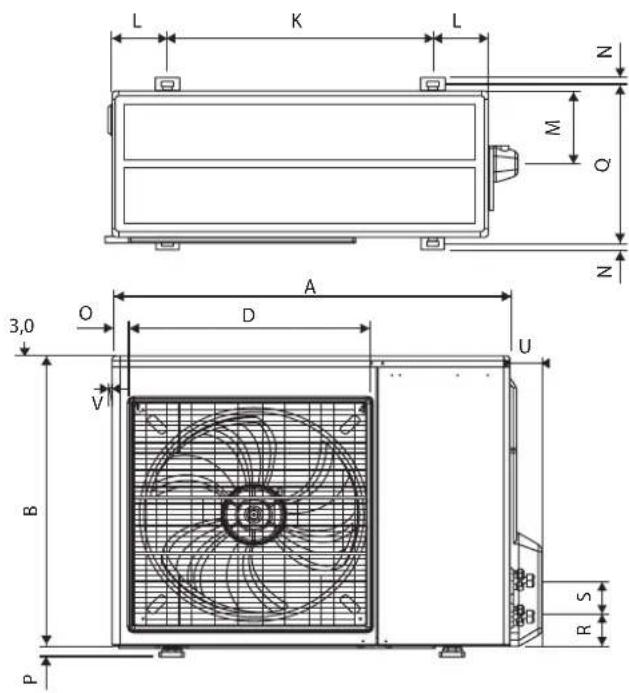

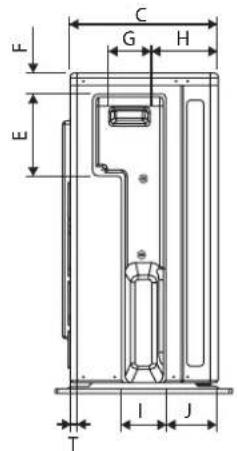

Dış Mekan Ünitesi [RXC]

Tüm boyutlar mm olarak verilmiştir

Dış Mekan Ünitesi [RXC]

Tüm boyutlar mm olarak verilmiştir

Bu el kitabında, klima ünitesi için güvenli ve iyi çalışma standardı sağlamak için gerekli kurulum prosedürleri verilmektedir.

Yerel gereksinimlere uyum sağlamak için özel ayarlama gerekli olabilir.

Klimanızı kullanmadan önce, lütfen bu talimat el kitabını dikkatli bir şekilde okuyun ve ileride başvurmak üzere saklayın.

Bu cihaz, uzman veya eğitimli kişiler tarafından mağazalarda, aydınlatma endüstrisinde ve çiftliklerde veya meslekten olmayan kişiler tarafından ticari amaçlı olarak kullanılacak şekilde tasarlanmıştır.

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

GÜVENLİK ÖNLEMLERİ

⚠️ UYARI ⚠️ DİKKAT

• Kurulum ve bakım işlemleri, yerel kuralları ve yönetmelikleri bilen, bu tür cihazlar konusunda tecrübesi olan kalifiye kişiler tarafından yapılmalıdır.
• Sahadaki tüm elektrik tesisatı, ulusal kablolama yönetmeliklerine uygun bir şekilde yapılmalıdır.
• Elektrik tesisat şemasına göre kabloları çekmeye başlamadan önce ünitenin voltaj değerinin, işletim değerleri plakasındaki değerle aynı olduğuna emin olunuz.
• Yalıtım yetersizliğinin neden olabileceği olası tehlikeleri önlemek için ünite TOPRAKLANMALIDIR.
• Hiçbir elektrik kablosu, su borularıyla veya fan motorlarının hareketli kısımlarına temas etmemelidir.
• Üniteyi kurmadan veya üniteye bakım yapmadan önce ünitenin KAPALI duruma getirildiğinden emin olunuz.
• Klimaya bakım yapmadan önce ünitenin kablosunu ana elektrik şebekesinden çıkarınız.
• Güç açık durumdayken güç kablosunu ÇEKMEYİN. Bu, yangın tehlikesiyle sonuçlanabilen ciddi elektik çarpmalarına neden olabilir.
• Parazitli resimleri ve paraziti önlemek için, iç ve dış ünitleri, güç kablosu ve nakil tertibatını TV'lerden ve radyolardan en az 1m uzakta tutun. {Elektrik dalgalarının türü ve kaynağına bağlı olarak, parazit 1m'den daha fazla uzaklıktan bile duyulabilir}.

UYARI

Buz çözme işlemini (varsa) veya temizlemeyi hızlandırmak için üretici tarafından önerilenlerden başka araç kullanmayın. Cihaz, sürekli çalışan ateşleme kaynaklarının (örneğin: açık ateşler, gazla çalışan cihaz veya elektrikle çalışan ısıtıcı) bulunmadığı bir odada depolanmalıdır. Delmeyin veya yakmayın. Soğutucuların kokusuz olduğuna dikkat edin. Cihaz, Xm²’den (bkz. sayfa 13) daha büyük zemin alanına sahip bir odada kurulmalı, çalıştırılmalı ve depolanmalıdır.

NOT: Üretici başka uygun örnekler sağlayabilir veya soğutucu kokusuyla ilgili ilave bilgiler verebilir.

Lütfen kurulum yaparken aşağıdaki önemli noktalara dikkat edin.

• Uniteyi yanıcı gaz sızıntısının olabileceği yerlere kurmayın.
  Ünite etrafında gaz sızar ve birikirse, yangına neden olabilir.
• Tahliye borularının doğru bağlandığından emin olun.
  Tahliye boruları düzgün bağlanmazsa, su sızıntısına neden olabilir ve ev eşyasını ıslatır.
• Uniteyi aşırı yüklemeyin.
  Bu ünite fabrikada önceden yüklenmiştir. Aşırı yükleme aşırı akıma veya kompresör hasarına neden olur.

- Bakım veya kurulumdan sonra ünite panelinin kapatıldığından emin olun.

Emniyete alınmamış paneller ünitenin gürültülü çalışmasına neden olur.

- Keskin kenarlar ve bobin yüzeyleri yaralanma tehlikesinin olabileceği yerlerdir. Bu yerlere temas etmekten kaçının.

- Güç kaynağı kapatmadan önce, ünitenin sıkıntı çıkarmasını önlemek için uzaktan kumandanın ON/OFF anahtarını "OFF" konumuna getirin. Bu yapılmazsa, elektrik yeniden geldiğinde ünitenin fanları otomatik olarak çalışmaya başlar ve bu durum bakım personeli veya kullanıcıya karşı tehlike oluşturur.

- Üniteleri kapı yoluna veya yakınına kurmayın.

- Klima ünitesine çok yakında ısıtma aygıtları çalıştırmayın veya mineral yağ, yağ buharı ya da istimi bulunan odalarda kullanmayın, aşırı ısı veya kimyasal reaksiyon plastik kartın erimesine veya deforme olmasına neden olabilir.

- Ünite, mutfakta kullanıldığında unun ünite tarafından emilmesini önleyin.

- Bu ünite, soğutma yağı buharını veya demir tozunun ya da voltaj dalgalanmalarının çok olduğu yerlerde imalathane için uygun değildir.

- Üniteyi, kaplıca veya yağ rafineri tesisi gibi sülfür gazının bulunduğu alanlara kurmayın.

- Dış mekan ünitesinin kablolarının renkleri ile içmekan ünitesinin terminal renklerinin aynı olduğundan emin olunuz.

- ÖNEMLİ: KLİMA ÜNİTESİNİ ÇAMAŞIR YIKANAN BİR ODAYA KURMAYIN.

• Gelen güç kaynağında ekli veya kıvrılmış kablolar kullanmayın.

- Ekipman potansiyel olarak patlayıcı olan bir ortamda kullanılmak üzere tasarlanmamıştır.

UYARI

Atım Şartları

Klima cihazınızın üzerinde bu simge yer almaktadır. Bu, elektrikli ve elektronik ürünlerin, ayrıştırılmamış ev atıkları ile karıştırılmayacağını ifade etmektedir.

Sistemi kendi başınıza sökmeye kalkışmayınız: Klimanın sökülmesi ile soğutucu, yağ ve diğer parçalarla ilgili işlemler; yerel ve ulusal düzeyde ilgili yasalara uygun bir şekilde, kalifiye bir montaj elemanı tarafından gerçekleştirilmelidir.

Klimaların yeniden kullanılması, geri dönüştürülmesi ve geri kazanım işlemleri, bu konuda uzmanlığa sahip özel bir tesiste yapılmalıdır. Bu ürünün gerektiği gibi elden çıkarılmasını sağlayarak, çevre ve insan sağlığı açısından olası olumsuz sonuçları önlemeye yardımcı olacaksınız. Bu konuda daha fazla bilgi edinmek için lütfen kurulum yetkilisine veya yerel yetkilililere danışın.

Bataryalar, uzaktan kumandadan çıkarıldıktan sonra, yerel ve ulusal düzeyde ilgili yasalara uygun olarak, ayrı bir şekilde elden çıkarılmalıdır.

ÖNEMLİ

Kullanılan soğutucuyla ilgili önemli bilgiler

Bu ürün, florlu sera gazları içerir.

Gazları atmosfere salmayın.

Soğutucu türü: R32

GWP ^(1) değeri: 675

(1) GWP = Dünyayı Isıtma Potansiyeli

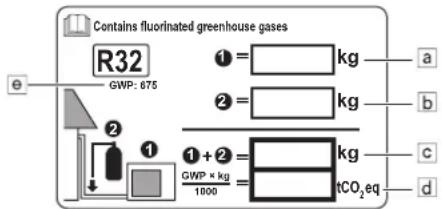

1 Lütfen silinmez mürekkeple doldurun,

■ ① ürünün fabrika soğutucu şarjı,
■ ② bölgede ek olarak şarj edilen soğutucu miktarı ve

■ ① + ② toplam soğutucu şarji

ürünle birlikte gelen soğutucu şarj etiketi.

Doldurulan etiketler ürün şarj yuvasının yakınlarına yapıştırılmalıdır (ör. servis kapağının içine doğru).

a Fabrikada doldurulan soğutucu akışkan: ünite üzerindeki etikete bakın
b Doldurulan ilave soğutucu akışkan miktarı
c Toplam soğutucu akışkan miktarı
d Toplam soğutucu akışkan şarjının ton CO₂ eşdeğeri olarak ifade edilen sera gazı emisyonları
e GWP = Küresel ısınma potansiyeli

BİLDİRİM

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO₂ eşdeğeri olarak ifade edilir), bakım aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için kullanılacak formül:

Soğutucu akışkanın GWP değeri × Toplam soğutucu akışkan şarji [kg] / 1000

2 Etiketi dış ünitenin içine yerleştirin. Bunun için kablo şeması etiketi üzerinde ayrılmış özel bir yer vardır.

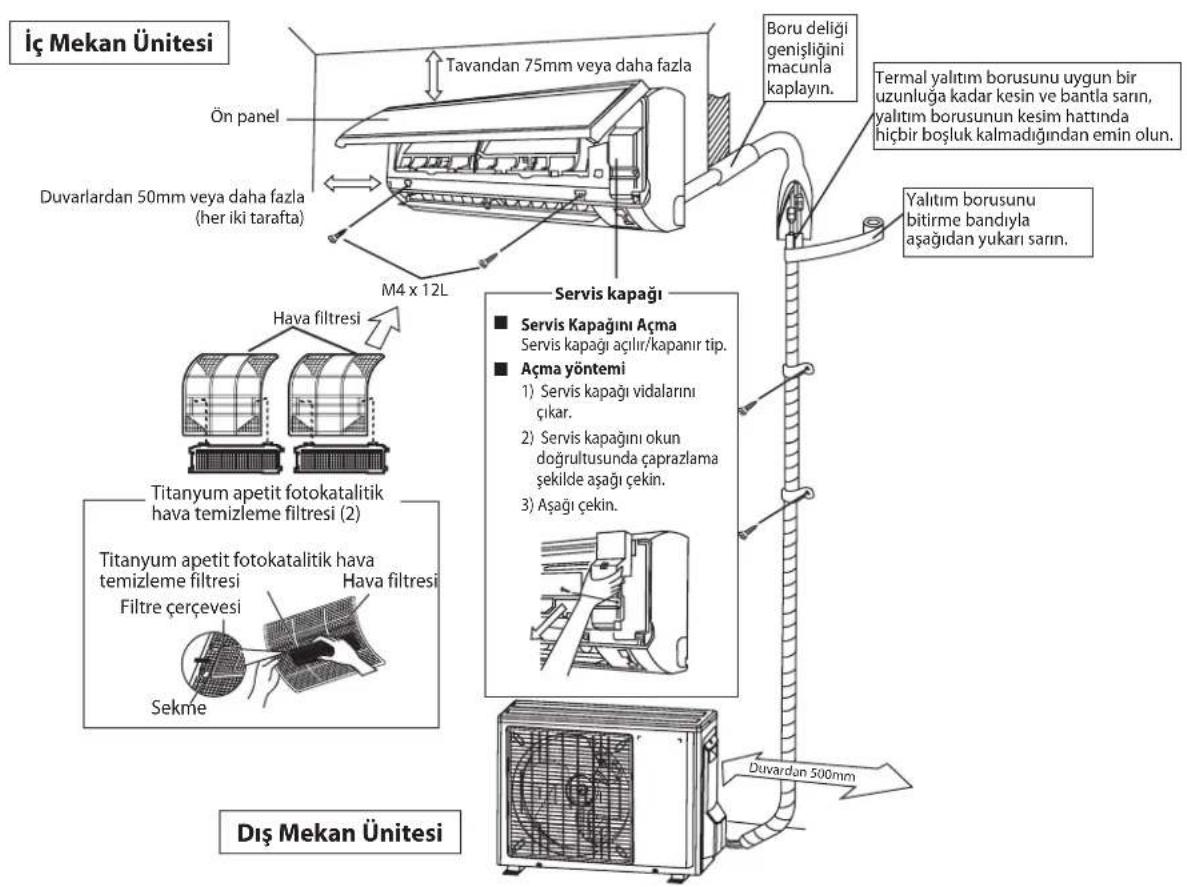

KURULUM ŞEMASI

İç Mekan Ünitesi Ön panel Tavandan 75mm veya daha fazla Duvarlardan 50mm veya daha fazla (her iki tarafta) M4 x 12L Boru deligi genişligini macunla kaplayın. Termal yalıtım borusunu uygun bir uzunluğa kadar kesin ve bantla sarın, yalıtım borusunun kesim hattında hiçbir boşluk kalmadığından emin olun. Yalıtım borusunu bitirme bandıyla aşağıdaki sarın. Hava filtresi Titanyum apetit fotokatalitik hava temizleme filtresi (2) Titanyum apetit fotokatalitik hava temizleme filtresi Filtre çerçevesi Hava filtresi Sekme Dış Mekan Ünitesi Servis kapağı ■ Servis Kapağını Açma Servis kapağı açılır/kapanır tip. ■ Açma yöntemi 1) Servis kapağı vidalarını çıkar. 2) Servis kapağını okun doğrultusunda çaprazlama şekilde aşağı çekin. 3) Aşağı çekin. Duvardan 500mm

DIŞ ÜNİTENİN KURULUMU (25/35)

• Dış ünitenin hava aldığı veya verdiği yolun üzerinde bir duvar ya da başka bir engel olması durumunda, aşağıdaki kurulum talimatlarını izleyin.
• Aşağıdaki kurulum işlemleri için çıkış tarafından duvar yüksekliği 1200mm ya da daha az olmalıdır.

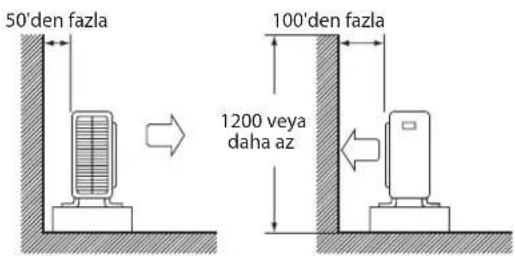

Bir tarafa bakan duvar

50'den fazla 100'den fazla 1200 veya daha az

Yandan Görünüm

İki tarafa bakan duvar

100'den fazla 50'den fazla

Yukarıdan Görünüm

150'den fazla 50'den fazla

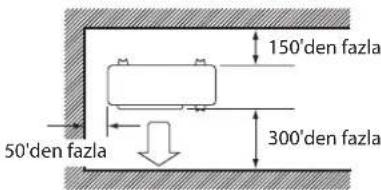

Üç tarafa bakan duvar

150'den fazla 50'den fazla 300'den fazla

Yukarıdan Görünüm

Ünite: mm

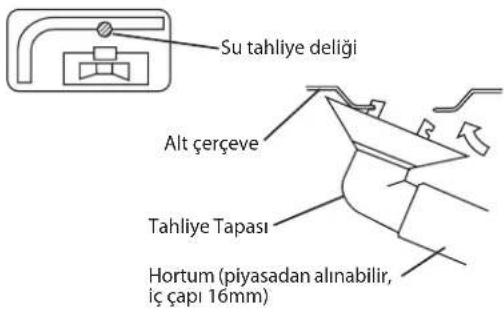

Tahliye Tesisatı. (Yalnızca Isı Pompası Ünitesi)

1) Boşaltma için tahliye tapasını kullanın.
2) Tahliye yuvası montaj tabanı veya zemin yüzeyi tarafından engelleniyorsa, dış ünitenin ayaklarının altına en az 30 mm yükseklikte ilave ayak takozları yerleştirin.
3) Soğuk bölgelerde, dış ünitede tahliye hortumu kullanmayın. (Aksi taktirde, tahliye suyu donarak, ısıtma performansını düşürebilir.)

Su tahliye deligi Alt çerçeve Tahliye Tapası Hortum (piyasadan alınabilir, iç çapı 16mm)

DIŞ ÜNİTENİN KURULUMU (50/60)

Dış ünite, tahliye edilen sıcak havanın kısa devre yapması veya hava akışının kısıtlanması engellenecek şekilde takılmalıdır. Lütfen kurulum sırasında şekilde gösterilen mesafeleri muhafaza ediniz. Girişteki hava sıcaklığının dış hava sıcaklığından daha yüksek olmadığı mümkün olan en serin yeri seçin (çalışma aralığına bakın).

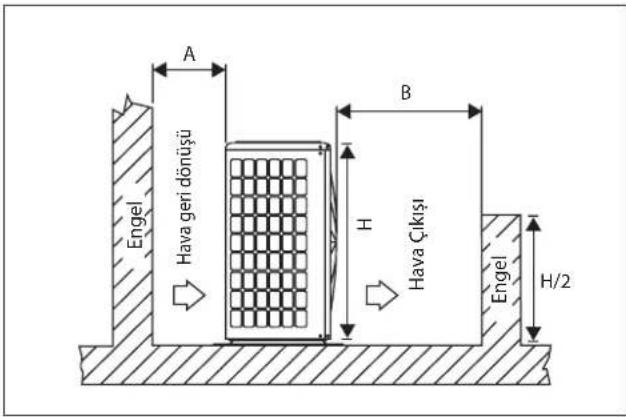

Kurulum Mesafeleri

Boyutlar	A	B	C	D
Minimum Mesafe, mm 300	1000	300 500

Not: Ünitenin yüksekliği (H) yarısından daha yüksek herhangi bir engel varsa, yukarıdaki tabloda belirtilen rakamdan daha fazla yer izin lütfen.

Dış Ünitenin Yoğunlaşmış Suyunun İmhası (Yalnızca Isı Pompası Ünitesi)

• Dış Ünitenin alt kısmında yoğunlaşan suyun akması için 2 delik bulunmaktadır. Tahliye dirseğini deliklerden birine sokun.
• Tahliye deliğini kurmak için, kancanın bir kısmını en alta takın (A kısmı), sonra diğer kısmını alta takarken tahliye deliğini ok tarafından gösterilen yöne doğru çekin. Kurulumdan sonra, tahliye dirseğinin en alta sıkıca oturduğundan emin olmak için kontrol edin.
• Ünite karlı ve soğuk bir bölgede kuruluysa, yoğunlaşmış su en altta donabilir. Böyle durumlarda, drenajı rahatlatmak için lütfen ünitenin altındaki tıpayı çekin.

Engel A Hava geri dönüşü B H Hava Çıkışı Engel H/2

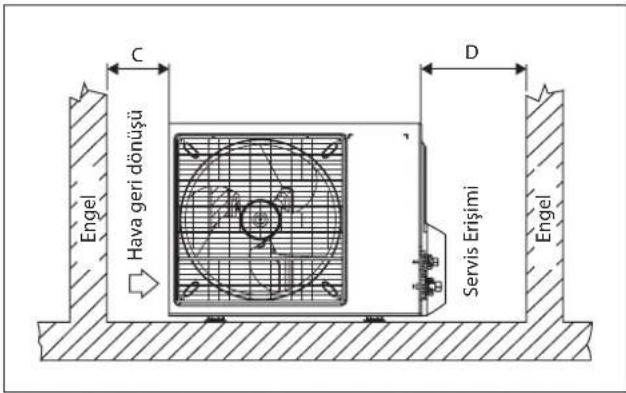

Engel Hava geri dönüşü C D Servis Erişimi Engel

TIPA ALT KISIM A TAHLİYE DİRSEĞİ TAHLİYE DİRSEĞİ

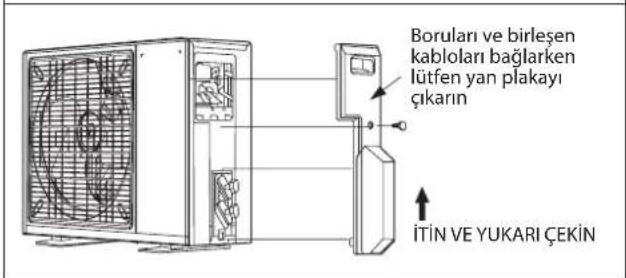

Boruları ve birleşen kabloları bağlarken lütfen yan plakayı çıkarın İTİN VE YUKARI ÇEKİN

İÇ ÜNİTENİN MONTAJI

İç ünite öyle kurulmalıdır ki, üniteden çıkan soğuk hava ile dönen sıcak hava iç içe geçmemelidir. Lütfen kurulum sırasında şekilde gösterilen mesafeleri muhafaza ediniz. İç ünite, doğrudan güneş ışığına maruz kalacağı bir noktaya yerleştirilmemelidir. Ayrıca ünitenin yeri, borular ve drenaj için uygun olmalı, kapılardan ve pencerelerden uzakta olmalıdır.

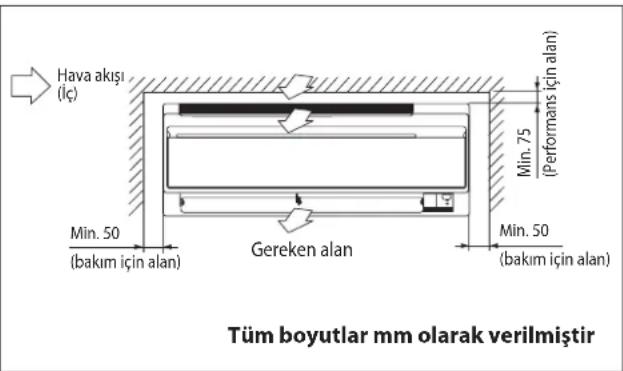

Hava akışı (iç) Min. 50 (bakım için alan) Gereken alan Min. 75 (Performans için alan) Min. 50 (bakım için alan) Tüm boyutlar mm olarak verilmiştir

Soğutucu borularının üniteye döşenmesi birkaç değişik şekilde olabilir (ünitenin arkasından, soldan veya sağdan). Bunun için ünitenin gövdesinde açılmış delikler kullanılabilir. Boruların deliklerle hizalanması için boruları dikkatlice bükünüz. Boruları yandan ve alttan geçirirken alttan tutun ve ardından istenen yöne göre konumlandırın. Yoğunlaşma drenaj hortumu borulara bantlanabilir.

Boruların sağ yandan, sağ arkadan ve sağ alttan geçirilmesi

Sağ tara f boru hattı Sağ tara f boru hattı için boru yuvası kapağını buradan kaldırın Sağ alt boru hattı için boru yuvası kapağını buradan kaldırın Sağ arka boru hattı Soğutma suyu borusunu ve tahliye hortumunu yalıtım bantıyla beraber bağlayın.

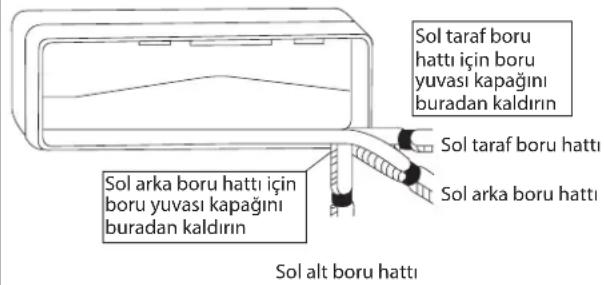

Boruların sol yandan, sol arkadan veya sol alttan geçirilmesi

Sol taraf boru hattı için boru yuvası kapağını buradan kaldırın Sol taraf boru hattı Sol arka boru hattı için boru yuvası kapağını buradan kaldırın Sol alt boru hattı

Montaj Levhasının Monte Edilmesi

Duvarın, ünitenin ağırlığını kaldıracak kadar kuvvetli olduğuna emin olunuz. Aksi halde duvarın; levhalarla, kirişlerle veya sütunlarla desteklenmesi gerekir.

Yatay montaj için seviye ölçüm cihazı kullanın ve FTXC 25/35 için 5, FTXC 50/60 içinse 7 vidayla sabitleyin.

Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha aşağı bir noktada (şekle bakınız), konik matkap ucuyla 65mm çapında bir delik deliniz.

FTXC 25/35

Montaj plakasi Montaj plakasi sabitleme vidasi

FTXC 50/60

Montaj plakası Montaj plakası sabitleme vidası

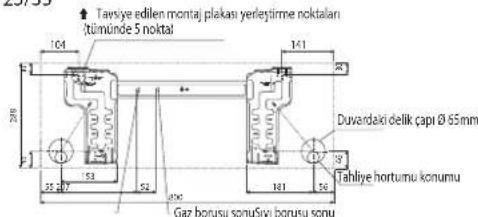

Tavsiye Edilen Montaj Plakası yerleştirme noktaları ve Boyutlar

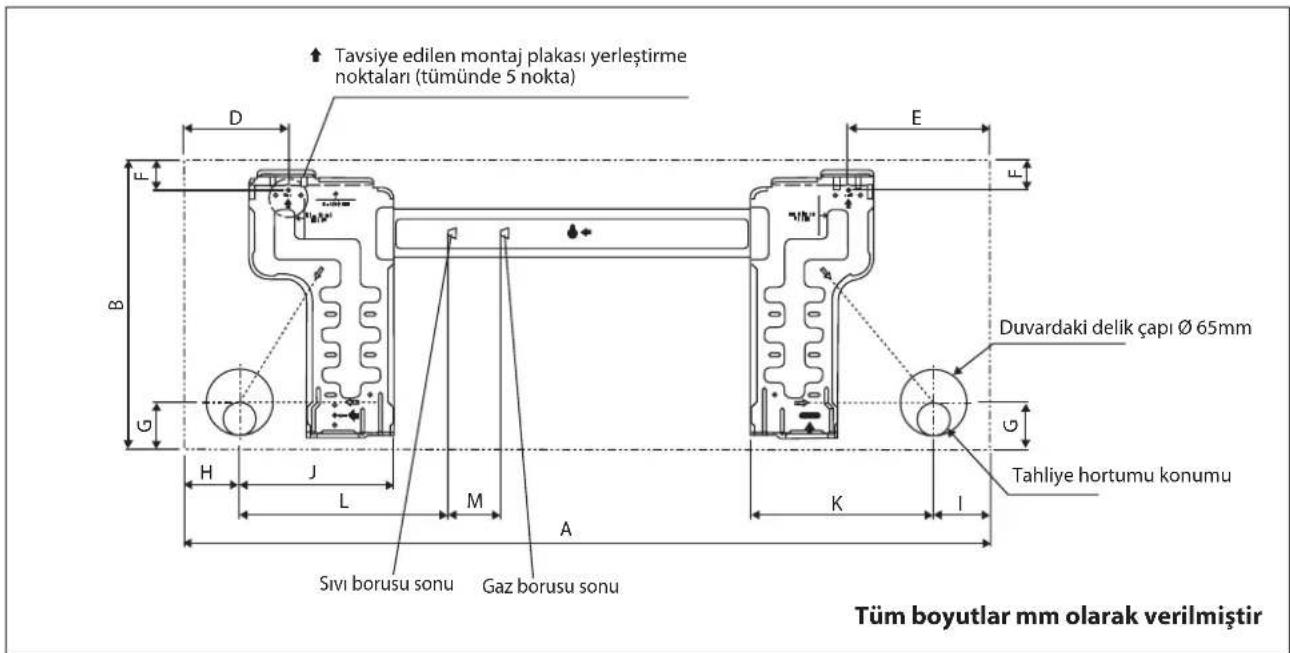

FTXC 25/35

Tawsiye edilen montaj plakası yerleştirme noktaları Tümündle 5 noktal 104 286 1 25 35 52 400 141 Duvardaki delik çapı Ø 65mm Tahliye hortumu konumu Gaz borusu sonuSivi borusu sonu

Tüm boyutlar mm olarak verilmiştir

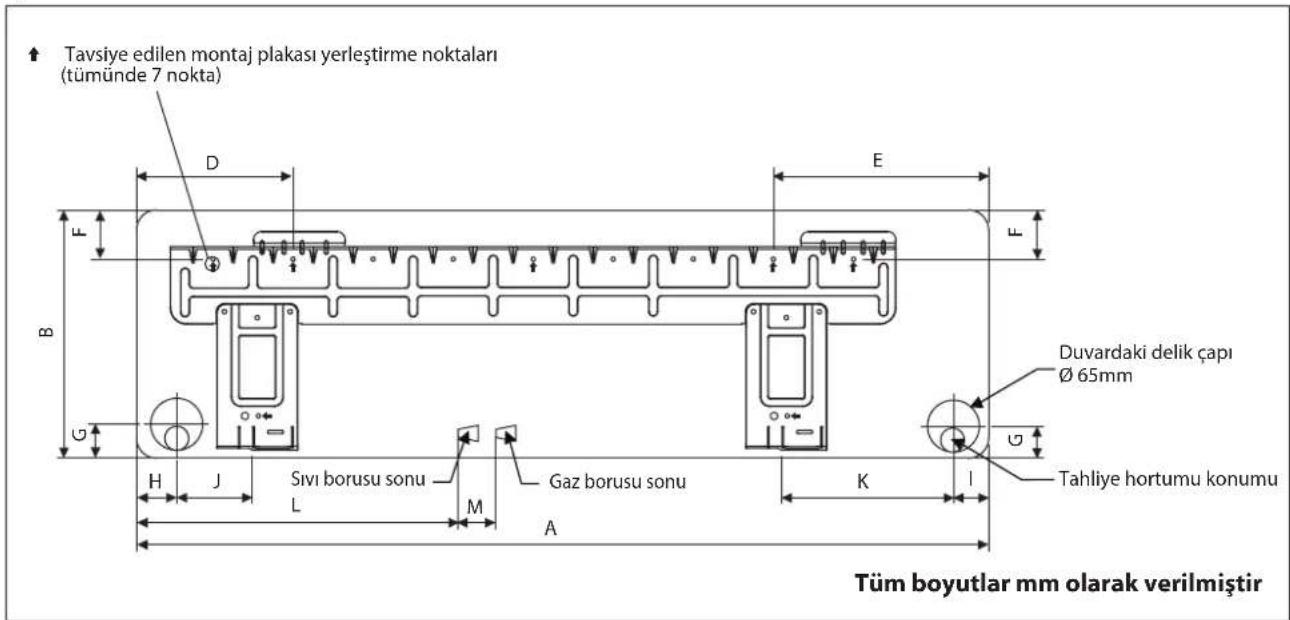

FTXC 50/60

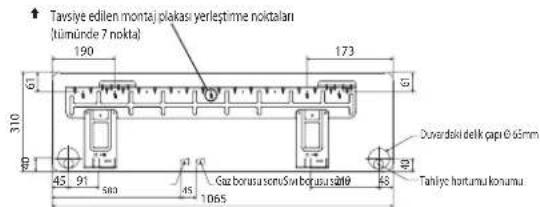

Tavsiye edilen montaj plakası yerleştimme noktaları (tümünde 7 nokta) 190 173 61 310 45 91 583 45 1065 61 40 Duvardski delk papi @ 50mm Gaz bonusu sorv Siv borusu s20 45 40 Tahliye hortamukonumu

Tüm boyutlar mm olarak verilmiştir

Duvara gizlenmiş boru (bölge tedariği) İç Diş Macunlama Ø 65 Duvar delik kapağı (bölge tedariği) Duvara gizlenmiş boru (bölge tedariği)

İç Ünitenin Montaj Plakasına Monte Edilmesi

İç ünitenin, montaj levhasının üst kısmına oturtunuz (İç ünitenin arkasında, üst tarafta yer alan iki kancayı, montaj levhasının üst ucuna takın). Üniteyi sola ve sağa oynatarak, kancaların kurulum levhasına gerektiği gibi oturduğuna emin olunuz.

İç Ünite Nasıl Takılır

Alt çerçevenin tırnaklarını montaj plakasına takın.

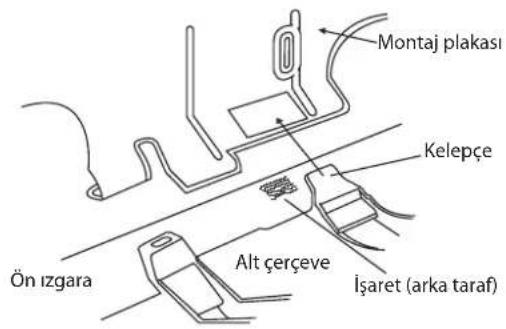

İç Ünite Nasıl Çıkarılır

Tırnakları serbest bırakmak için işaretli alanı yukarı ittirin (ön izgaranın alt kısmında).

Montaj plakası Kelepçe Ön ızgara Alt çerçeve İşaret (arka taraf)

İç ünitenin kancasını buraya asın.

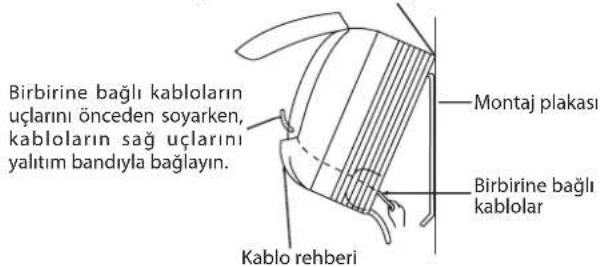

Birbirine bağlı kabloların uçlarını önceden soyarken, kabloların sağ uçlarını yalıtım bandıyla bağlayın. Montaj plakası Kablo rehberi Birbirine bağlı kablolar

Su Drenaj Borusu

İç mekan drenaj borusu, suyun düzgün bir şekilde tahliye edilmesi için, düz bir şekilde aşağıya inmelidir. Suyun sizmasına neden olabilecek durumlardan kaçınız.

Su Drenaji

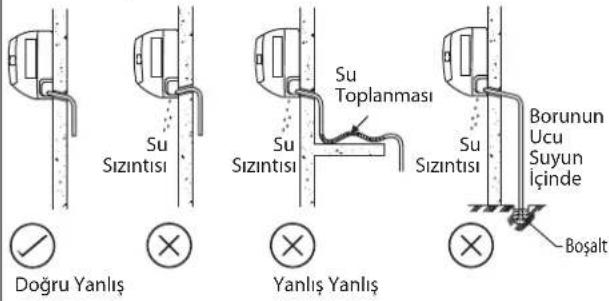

Doğru Yanlış Su Sizintisi Su Sizintisi Su Toplanması Su Sizintisi Yanlış Yanlış Borunun Ucu Suyun İçinde Boşalt

⚠️ DİKKAT

- Üniteyi, iç ve dış mekan için 2000m üzerinde yükseklikte kurmayın.

SOĞUTUCU BORULARI

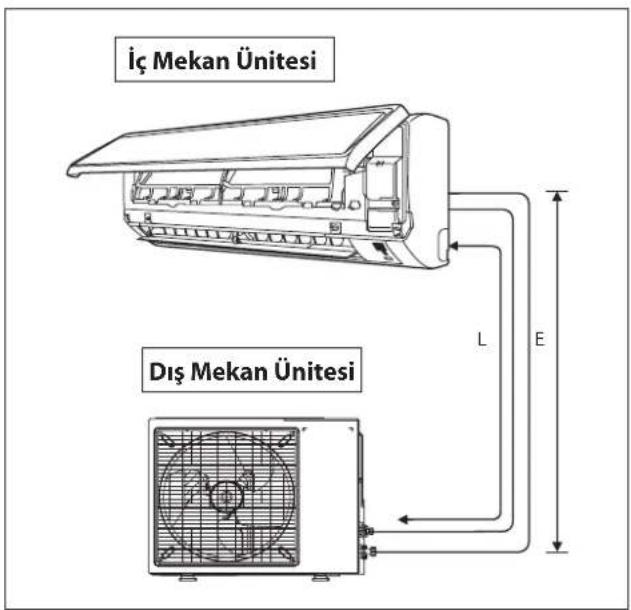

İzin verilen Boru Uzunluğu

Boru çok uzunsa, ünitenin hem kapasitesi hem de güvenilirliği azalacaktır. Kıvrimların sayısı arttıkça, soğutucu sistemin akımına karşı direnci artar ve böylece soğutma kapasitesi azalır. Sonuçta, kompresör arızalanabilir. Her zaman en kısa rotayı seçiniz ve aflağıdaki tabloda yer alan önerilere dikkate alınız:

İç Mekan Ünitesi Dış Mekan Ünitesi L E

Modeller	İç Mekan (FTXC) 25 35 50 60
	Dış Mekan (RXC) 25 35 50 60
Min. izin verilen uzunluk (L), m 3		3
Maks. izin verilen uzunluk (L), m		20		30
Max. Allowable Elevation (E), m		15		15
Gaz Borusu Boyu, mm/(inç)		9,52 (3/8")		12,70 (1/2")
Akışkan Borusu Boyu, mm/(inç)		6,35 (1/4")		6,35 (1/4")

* Uygun miktarda ilave soğutucu eklemeyi unutmayın. Bunu yapmamak daha az bir performansa neden olabilir.
Not: Dış ünite içine önceden doldurulmuş soğutucu en fazla 7,5m uzunluğunda boru tesisatı içindir.

Çeşitli montaj için eşdeğer uzunluğu (metre)

Boru Büyüklüğü L eklem Tuzak viraj
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20 1,5
5/8" (OD15,9mm) 0,25 2,0
3/4" (OD19,1mm) 0,35 2,4
7/8" (OD22,2mm) 0,40 3,0
1" (OD25,4mm) 0,45 3,4
1 1/8" (OD28,6mm) 0,50 3,7
1 3/8" (OD34,9mm) 0,60 4,4

Notlar:
1. Eşdeğer boru uzunluğu gaz borulari gerçek uzunluğu ile elde edilir.
2. 90° boru bükme L ortak eşdeğerdir.

Kıvrımlar boruyu kırmayacak şekilde dikkatlice yapılmalıdır. Mümkünse boruyu kívirmak bir boru kívırıcı kullanın.

İşleri ve Boru Havsali Tekniği

• Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir boru tesisatı, hava kanalı veya kondensatör 15 saniye ya da daha fazla süre ile yalıtımsız ya da açık durumda kalırsa, sistemin temizlenmesi gerekmektedir. Genellikle, plastik, kauçuk tapalar ve pirinç somunları emiş veya sıvı borusunu valf ya da bağlantılara takmaya hazır oluncaya kadar valfer, bağlantılar, borular ve bobinlerden çıkarmayın.
• Eğer kaynak yapmanız gerekecekse, kaynak sırasında spirallerden ve bağlantılardan azot gazı geçmesini sağlayınız. Bu, bakır tüplerin iç duvarında kurum oluşmasını önler.
• Boru kesicinin bıçağını yavaşça ilerleterek boruyu aşama aşama kesin. Fazla güç ve derin kesme daha fazla bozulmaya ve fazla çapağa neden olur. Şekil l'ye bakınız.
• Boruların kesik kenarlarındaki çapakları törpüyle temizleyin. Şekil II'ye bakın. Boruya metal çiplerin girmesini önlemek için borunun ucunu aşağı doğru tutun. Bu konik yüzey üzerindeki gaz sızıntısına neden olabilecek pürüzleri ortadan kaldırır.
• Hem iç ünite hem dış ünite bağlantı parçalarının havş a somunlarını bakır borulara geçiriniz.
• Konik kalibın yüzeyinden çıkmaktan olan borunun tam uzunluğu, konik alet tarafından belirlenir. Şekil lll'ye bakın.
• Boruyu konik kalıp üzerinde sıkıca sabitleyin. Hem dövme bloğunun hem de konik plakanın merkezlerini eşleştirin ve ardından konik plakayı tam olarak sıkın.
• Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile yalıtılmıştır.

Ünitelere Boru Bağlantıları

• Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla mümkün olduğunca sıkıştırınız. Şekil IV'ye bakınız.
• Son olarak, anahtardan çıt sesi gelinceye kadar havşalı somunu bir tork anahtarıyla sıkın.
• Konik cıvatayı tork anahtarıyla sıkıştırırken, anahtarın üzerindeki oka gore doğru yönde sıkıştırdığınızdan emin olun.
• Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile yalıtılmıştır.

Boru Büyüklüğü, mm (inç)	Tork, Nm / (ft-lb)
6,35 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)

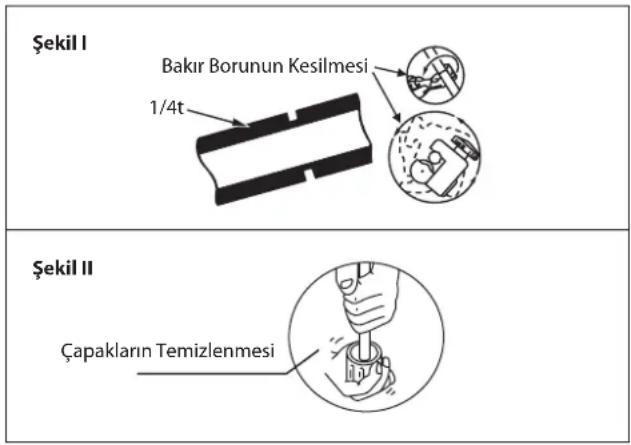

Şekil I Bakır Borunun Kesilmesi 1/4t Şekil II Çapakların Temizlenmesi

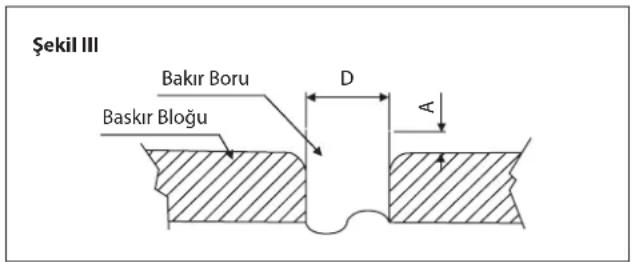

Şekil III Bakır Boru Baskır Bloğu D A

∅ Boru, D A (mm)
Inç m	m Esnek	(Kelebek Somunlu Tip)	Sert(Kavrama Tipi)
1/4" 6	35 1,3 0,7
3/8" 9	52 1,6 1,0
1/2" 1	2,70 1,9 1,3
5/8" 1	5,88 2,2 1,7
3/4" 1	9,05 2,5 2,0

Şekil IV Konik Bağlantı Genişletilmiş Boru Konik Civatalç Mekan Boruları Somun Anahtarı Tork Anahtarı

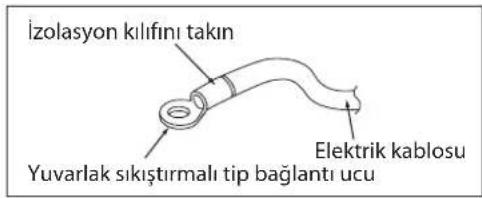

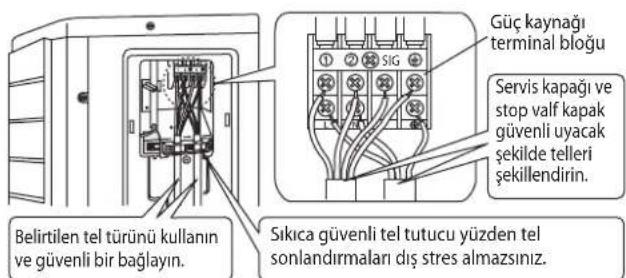

ELEKTRİK TESİSATI BAĞLANTISI

ÖNEMLİ: * Tabloda gösterilen şekiller sadece bilgi amacıyla verilmiştir. Yerel ve ulusal yönetmelik ve düzenlemeleri uygun olarak kontrol edilmeleri ve seçilmeleri gerekir. Bu aynı zamanda montajın ve kullanılan kondüktörlerin tipine bağlıdır.

** Uygun voltaj aralığı ünitedeki etiket verisinden kontrol edilmelidir.

Inverter (Güç Açık)

Modeller İç Mekan (FTXC)		25 35 50 60
Dış Mekan (RXC)		25 35 50 60
Voltaj aralığı**		220-240V~/50Hz + ⊕
Besleme kablosu çapı* mm2Kondüktörlerin Sayısı		1,53	2,53
Bağlantı kablosu büyüklüğü* mm2Kondüktörlerin Sayısı		1,54	2,54
Tavsiye edilen sigorta/devre kesici nominal A 16		20

Belirtilen tel türüni kullanın ve güvenli bir bağlayın. Sıkıca güvenli tel tutucu yüzden tel sonlandırmaları dış stres almazsiniz. Güç kaynağı terminal bloğu Servis kapağı ve stop valf kapak güvenli uycacak şekilde telleri şekillendirin.

• Tüm kablolar sıkıca bağlanmalıdır.
• Hiçbir kablonun soğutucu borulara, kompresöre veya herhangi bir hareketli parçaya değmediğinden emin olun.
• İç ünite ile dış ünite arasındaki bağlantı kablosu, ürünle birlikte verilen kablo sabitleyicisi kullanılarak kenetlenmelidir.
• Güç kaynağı kablosu minimum gereksinim olan H07RN-F değerinde olmalıdır.
• Terminal bağlantılarına ve kablolara herhangi bir dış basınç uygulanmadığından emin olun.
• Tüm kapakların herhangi bir boşluk bırakılmadan gerektiği gibi sabitlenmesini sağlayın.
• Elektrik bağlantı kutusuna olan bağlantı kabloları için yuvarlak sıkıştırmalı tip bağlantı ucu kullanın. Kabloları bağlantı kutusunun üzerindeki işaretle eşleştirerek bağlayın. (Üniteye yapıştırılan kablo şemasına bakınız).

İzolasyon kılıfini takın Elektrik kablosu Yuvarlak sıkıştırmalı tip bağlantı ucu

• Uç vidaları sıkarken doğru tornavidayı kullanın. Uygun olmayan tornavidalar vida başına zarar verebilir.
• Aşırı sıkma terminal vidalarına hasar verebilir.
• Aynı uca farklı kalınlıkta kabloları bağlamayın.
• Kabloların düzenli kalmasını sağlayın. Kabloların diğer parçaları ve terminal kutusu kapağını engellemesini önleyin.

Aynı kalınlıktaki kabloları her iki yana bağlayın. Aynı kalınlıktaki kabloları tek bir tarafa bağlamayın. Farklı kalınlıktaki kabloları bağlamayın.

R32 ÜNİTESİYLE UĞRAŞIRKEN ÖZEL ÖNLEMLER

Modeller	R32 dolumu, 7,5 m boru tesisatı için kg	Minimum zemin alanı, Xm^2 (7,5 m boru tesisatına göre)	R32 dolumu, maks. izin verilen boru uzunluğu için kg^*	Minimum zemin alanı, Xm^2 (maks. izin verilen boru uzunluğuna göre *)
FTXC25AV1B - RXC25AV1B 0,6	0,34 0,94 0,84
FTXC35AV1B - RXC35AV1B 0,8	0,61 1,14 1,24
FTXC50AV1B - RXC50AV1B 1,1	1,15 1,61 2,47
FTXC60AV1B - RXC60AV1B 1,2	1,37 1,71 2,79

Kurulum yüksekliği, h_o(m)=1,8

*Maks. İzin Verilen Uzunluk (L), m:-

FTXC25/35A-RXC25/35A:20

FTXC50/60A-RXC50/60A:30

• Boru tesisatı kurulumu minimumda tutulmalı ve boru tesisatı fiziksel hasardan korunmalı ve havalandırılmayan bir yerde kurulmamalıdır;
• Yeniden kullanılabilir mekanik konektörler ve konik bağlantılar bakım amacıyla erişilebilir olmalıdır;

! UYARI

Kurulum öncesi, ateşleme riskinin en aza indirildiğinden emin olun ve kapalı alanda çalışmaktan sakının. Pencereleri veya kapıları açarak yeterli havalandırma sağlayın.

• Konik bağlantılar iç mekanlarda yeniden kullanıldığından konik kısım yeniden hazırlanmalıdır.
• Klimayı, sürekli çalışan açık alevlere (örneğin elektrikle çalışan ıstıtıcılar) maruz kalma tehlikesinin bulunduğu yerlerde kurmaktan sakının.
• Soğutma devresinde çalışan veya giren kişilerin, sektörde tanınan değerlendirme teknik özelliklerine göre soğutucularla güvenli şekilde çalışma uzmanlıklarını gösteren, sektör akrediteli değerlendirme yetkilisinden alınmış geçerli bir sertifikaya sahip olmalıdır.

- Soğutucu varlığının kontrol edilmesi

Teknisyenin olası yanıcı ortamlara karşı dikkatli olmasını sağlamak için çalışma öncesi ve esnasında alan uygun bir soğutucu dedektörüyle kontrol edilmelidir. Kullanılan sızıntı tespit etme ekipmanınan yanıcı soğutucularla kullanmaya uygun olduğundan emin olun, örneğin kıvılcım çıkarmayan, yeterince sızdırmazlık sağlanmış veya tabiatı gereği güvenli.

• Yangın söndürücünün bulunması

Soğutma ekipmanı veya ilgili parçalarında herhangi bir sıcak çalışma yapılırsa uygun yangın söndürme ekipmanı el altında bulundurulmalıdır. Doldurma alanı yakınında kuru tozlu veya CO _2 'li bir yangın söndürücü bulundurun.

- Ateşleme kaynakları yok

Sigara içme dahil olmak üzere tüm olası ateşleme kaynaklarının etrafı yanıcı soğutucu salınabilme ihtimali olan kurulum, onarım, sökme ve atma yerinden yeterince uzakta olması gerekir. “Sigara İçilmez” işareti yerleştirilmelidir.

- Kurulumlarda aşağıdaki kontroller yapılmalıdır:

• ekipman işaretleri görünür ve okunur durumda. Okunur olmayan işaretler ve levhalar düzeltilmelidir;
• soğutma borusu veya bileşenleri, bileşenler doğası gereği korozyona karşı dirençli veya korozyona karşı uygun şekilde korunan malzemelerden yapılmadıkça soğutucu madde içeren bileşenlerde korozyona neden olabilen herhangi bir maddeye maruz kalma olasılığı olmayan bir yere kurulur.

- İlk güvenlik kontrolleri şunları içermelidir:

• kapasitörler boşaltılmış, bu kıvılcımlanma olasılığını önlemek için güvenli şekilde yapılmalıdır
• Sistemi doldururken, kurtarırken veya temizlerken açıkta canlı elektrikli bileşenler ve kablolar olmamalıdır;

- Tabiatı gereği güvenli bileşenleri onarma

Kullanılan ekipman için izin verilen voltaj ve akımın aşılmadığından emin olmadan devreye sürekli endüktif veya kapasitans yükleri uygulamayın.

Bileşenleri yalnızca üretici tarafından belirtilen parçalarla değiştirin.

- Sızıntı tespit etme yöntemleri

Dedektörün potansiyel ateşleme kaynağı (örneğin halojenür asetilen lambası) olmadığından ve kullanılan soğutucu için uygun olduğundan emin olun. Sızıntı tespit ekipmanı soğutucu LFL yüzdesine ayarlanmalı (R32 için LFL %13'tür) ve kullanılan soğutucuya göre kalibre edilmelidir ve uygun gaz oranı (maksimum %25) onaylanmalıdır.

Sızıntı tespit sıvıları çoğu soğutucu için uygundur ancak klorür soğutucuyla reaksiyona girebildiğinden ve bakır boru tesisatında korozyona neden olabildiğinden klorür içeren deterjanların kullanılmasından sakınılmalıdır. Sızıntıdan şüphelenilirse tüm açık alevler kaldırılmalıdır/söndürülmelidir. Lehimleme gerektiren bir soğutucu sızıntısı bulunursa tüm soğutucunun sistemden kurtarılması veya sızıntıdan uzakta sistem kısmında izole edilmesi (kapatma valfleriyle) gerekir. Oksijensiz nitrojen (OFN) lehimleme işlemi öncesinde ve esnasında sistemden boşaltılmalıdır.

- Sökme ve tahliye

Onarım yapmak veya başka bir amaçla soğutma devresine girerken geleneksel prosedürler kullanılmalıdır. Ancak yanabilirlik önemli olduğundan en iyi uygulamanın takip edilmesi önemlidir. Aşağıdaki prosedüre sadık kalınmalıdır:

• soğutucuyu temizleyin;
  • devreyi asal gazla temizleyin;
• tahliye edin;
  • devreyi tekrar asal gazla temizleyin;
• keserek veya lehimle devreyi açın.

Soğutucu dolumu doğru kurtartma silindirlerine kurtarılmalıdır. Üniteyi güvenli hale getirmek için sistem OFN ile “yıkanmalıdır”. Bu işlemin birkaç defa tekrarlanması gerekebilir. Sıkıştırılmış hava veya oksijen bu görev için kullanılmamalıdır. Çalışma basıncına ulaşıncaya kadar sistemdeki vakumu OFN ile kaldırarak ve doldurmaya devam edip ardından havaya salarak ve son olarak vakumu düşürerek yıkama sağlanmalıdır. Bu işlem, sistemde soğutucu kalmayıncaya kadar tekrarlanmalıdır. Son OFN dolumu kullanıldığında sitem çalışmanın gerçekleşmesi için sistem atmosfer basıncına düşürülmelidir. Bu çalışma, boru tesisatında lehimleme işlemleri yapılyorsa kesinlikle zorunludur. Vakum pompası çıkışının herhangi bir ateşleme kaynağına kapalı olmadığından ve havalandırma olduğundan emin olun.

- Etiketleme

Bu ünite, 'devreden çıkarıldı ve soğutucu boşaltıldı' şeklinde etiketlenmelidir. Bu etikete tarih ve imza atılmalıdır. Ekipmanın yanıcı soğutucu içerğini belirten etiketler olduğundan emin olun.

VAKUMLAMA VE DOLDURMA

Sistemden tüm nem ve havayı boşaltmak için vakumlama işlemi gerekir.

Boruları ve İç Üniteyi Vakumlama

Soğutucu ile ön dolum yapılan dış ünite dışında, iç ünite ve soğutucu bağlantı boruları hava ile arındırılmalıdır çünkü soğutucu devrinde kalan nemli hava kompresörün arızalanmasına neden olabilir.

• Valf ve servis deligi kapaklarihi çıkarın.
  • Dolum ölçeri ortasından vakum pompasına bağlayın.
  • Dolum ölçeri 3 yönlü valfini servis deligiğine bağlayın.
• Vakum pompasını çalıştırın. Yaklaşık 30 dakika tahliye edin. Tahliye süresi vakum pompasının kapasitesine göre değişebilir. Dolum ölçer iğnesinin -760mmHg arasında hareket ettiğini doğrulayın.

Dikkat

• Gauge iğne hareket etmezse -760mmHg, iç ve dış ünitenin parlama tipi bağlantı sızıntı için kontrol edin ve bir sonraki adıma geçmeden önce sızıntısını onarmak için emin olun.
• Değiştirme ölçerinin valfini kapatın ve vakum pompasını durdurun.
• Dış ünitede, emme valfindeki (3 yönlü) ve sıvı valfindeki (2 yönlü) (saat yönünün tersine) altıgen vidayı 4mm anahtarla açın.

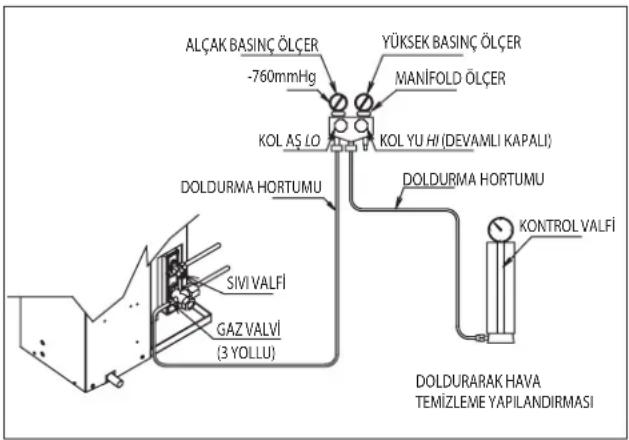

Gaz Şarji İşlemi

Bu işlem, bir gaz silindiri ve hassas bir ağırlık ölçme makinesi ile yapılmalıdır. Ilave soğutucu, giriş valfını kullanılarak, servis portu üzerinden dış mekan ünitesine aktarılır.

• Servis portu kapağını çıkarın.
• Göstergeli doldurma hortumunun düşük basınçlı tarafını, silindir tankının giriş servis portunun merkezine takın ve doldurma hortumunun yüksek basınçlı tarafını kapatınız. Servis hortumundaki havayı tahliye ediniz.
• Klimayı çalıştırınız.
• Gaz silindirini ve düşük basınçlı doldurma valfını açınız.
• Gerekli miktarda soğutucu üniteye pompalandığında, düşük basınçlı tarafı ve gaz silindir valfını kapatın.
• Servis hortumunu servis portundan çıkarınız. Servis portunun kapağını geri takınız.

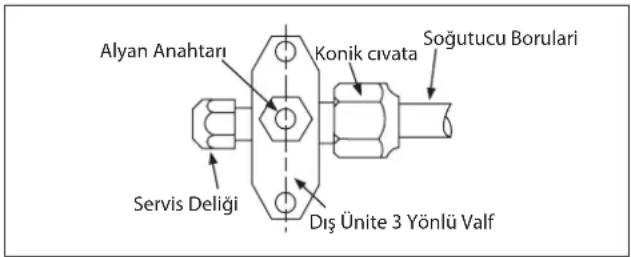

Alyan Anahtarı Konik civata Soğutucu Boruları Servis Deliği Dış Ünite 3 Yönlü Valf

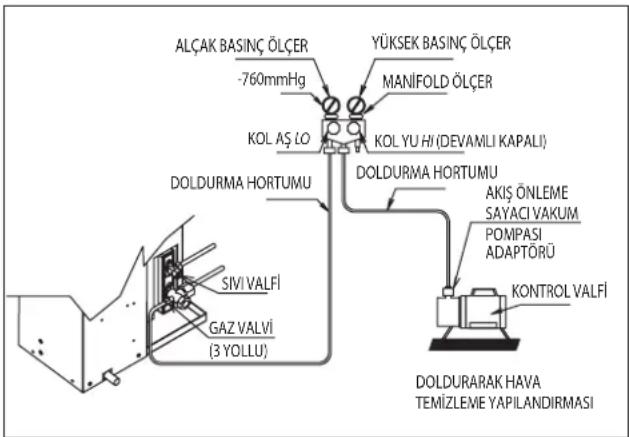

ALÇAK BASINÇ ÖLÇER -760mmHg YÜKSEK BASINÇ ÖLÇER MANİFOLD ÖLÇER KOL AŞ LO KOL YU Hİ (DEVAMLI KAPALI) DOLDURMA HORTUMU AKİŞ ÖNLEME SAYACI VAKUM POMPASI ADAPTÖRÜ SIVI VALFİ GAZ VALVİ (3 YOLLU) KONTROL VALFİ DOLDURARAK HAVA TEMİZLEME YAPILANDIRMASI

İLAVE GAZ ŞARJI

Diş üniteye önceden soğutucu doldurulmuştur. Boru sistemi uzunluğu 7,5m'den az ise, daha sonra vakum sonra ek bir şarj gerekli değildir. Boruların uzunluğu 7,5m'den fazlaysa, tabloda gösterildiği gibi ek doldurma değerini kullanın.

Her Bir Ilave 1m Uzunluk İçin Gerekli Ek Soğutucu Dolumu [g]

Modeller	İç Mekan (FTXC) 25 35 50 60
	Dış Mekan (RXC) 25 35 50 60
İlave gaz şarji [g/m] 17 17 17 17

Örnek:

Boru uzunluğu 12 metre olan FTXC25 ve RXC25 de ilave boru uzunluğu 4,5 metredir. Bu yüzden,

İlave gaz şarji = 4,5[m] x 17[g/m]

$$ = 7 6, 5 [ \mathrm{g} ] $$

GÖSTERGE LAMBALARI

IR Sinyal Alicısı

Kızıl ötesi uzaktan kumandayla çalışan sinyal verildiğinde, iç ünitedeki sinyal alıcı siyan gönderiminin kabulünü doğrulamak için aşağıdaki gibi tepki verecektir.

AÇIKTAN KAPALIYA 1 uzun bip
KAPALIDAN AÇIĞA Aşağı pompala/Soğutucu güç açık	2 kısa bip
Diğer 1 kısa bip

Soğutma Ünitesi/Isı Pompalı Ünitesi

Aşağıdaki tabloda, klima ünitesinin normal işletim ile arıza durumlarındanaki LED gösterge ışıkları yer almaktadır.

LED gösterge ışıkları, klima ünitesinin ortasında bulunur. Isı pompası ünitelerinde bulunan bir “otomatik” mod algılayıcısı, kullanıcı tarafından ayarlanan sıcaklığa göre ya “soğutma” ya da “isıtma” moduna geçerek, arzulanan oda sıcaklığını sağlayacaktır.

IR Alicisi

Soğutma Ünitesi LED Gösterge Işıkları / Isı Pompalı Tipler

IR Alicisi Soğuk/Sıcak Zamanlayıcı Uyku ON/OFF AÇ/KAPA anahtarı

LED Gösterge Işıkları: Soğutma ve Isı Pompalı Tip İçin Normal İşletim ve Arıza Durumları

	SOĞUTMA/ISITMA(MAVİ/KIRMIZI)		Çalışma
	MAVİ		Soğutma modu
	KIRMIZI		Isıtma modu
	KIRMIZI		Isıtma işleminde Otomatik mod
	MAVİ		Soğutma işleminde Otomatik mod
			Zamanlayıcı açık
			Uyku modu açık
	MAVİ		Fan modu açık
	MAVİ		Nem alma modu açık
	KIRMIZI		Buz çözme
	MAVİ		Ünite hatası

○ AÇIK

Yanip sönen

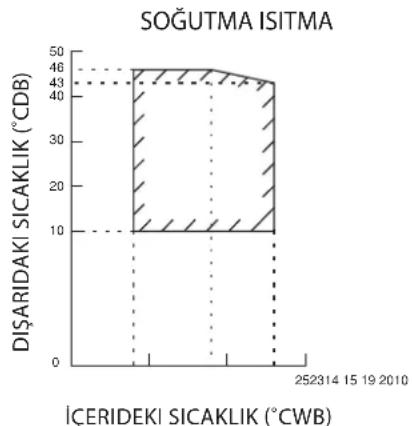

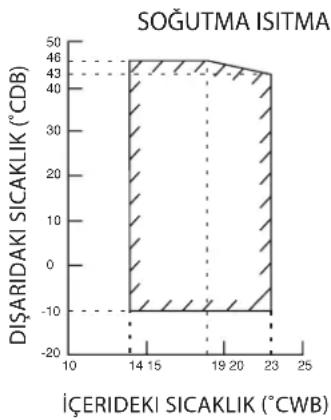

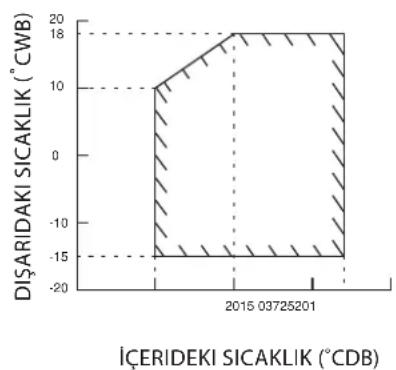

Isı Pompası Modeli

Modeller: FTXC 25/35 RXC 25/35

KA: Kuru hava WB: Nemli hava

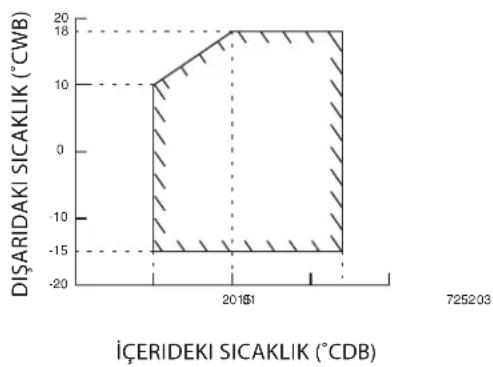

Modeller: FTXC 50/60 RXC 50/60

KA: Kuru hava WB: Nemli hava

HAVA FILTRESI

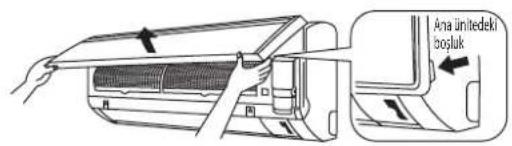

1. Ön paneli açın.

- Paneli ana ünitedeki boşluklardan tutun (sağ ve sol taraflarda iki aralık) ve durana kadar yukarı kaldırın.

Ana unitedeki boslak

2. Hava filtrelerini dışarı çekin.

- Her hava filtresinin ortasındaki sekmeyi hafifçe yukarı ittirin, sonra aşağı geri çekin.

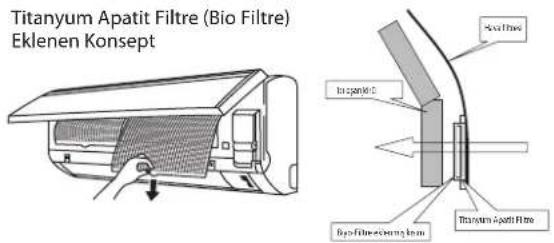

3. Bakteriostatik, virüstatik işlevlerle Bio Filtreyi çıkartın.

- Çerçevenin boşluklu kısımlarını tutun ve dört tırnağı kancadan çıkarın.

Titanium Apatit Filtre (Bio Filtre) Eklenen Konsept Bios-Silica Bios-Silica Bios-Filte-ekening film Titanium Apatit Filtr

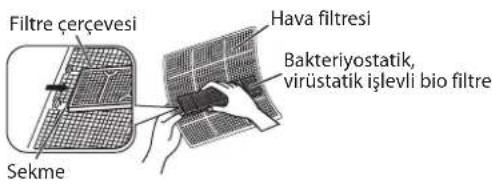

4. Her filtreyi temizleyin veya değiştirin.

Bkz. şekil.

- Kalan suyu çalkalarken, filtreyi bükmeyin.

Filtre çerçevesi Hava filtresi Bakteriyostatik, virüstatik işlevli bio filtre Sekme

5. Hava filtresini ve bio filtreyi eskisi gibi yerlerinie yerleştirin ve ön paneli kapatın.

• Filtrelerin tırnaklarını ön panelin yuvalarına yerleştirin. Ön paneli yavaşça kapayın ve paneli 3 noktadan ittirin. (her iki tarafta 1'er tane ve ortada 1 tane.)
• Bakteriyostatik, virüstatik işlevli hava filtresi ve bio filtre taya konumda bir simetrik şekilde sahiptir.

FRONT

* Bio Filtre ve Titanyum Apatit Filtre isteğe bağlı donanımlardır.

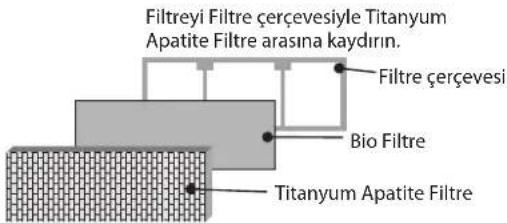

Bio Filtre için Kurulum Prosedürü

Bio Filtre hava sızdırmaz bir çantada gelmektedir.

Kurulum zamanında diğarı çıkartın.

Filtreyi Filtre çerçevesiyle Titanium Apatite Filtre arasına kaydırın. Filtre çerçevesi Bio Filtre Titanyum Apatite Filtre

⚠️ DİKKATDİKAT

• Lütfen bu Bio Filtreyi kış gibi kuru mevsimlerde kullanın.
- Saklama, bakım ve imha yöntemleri.

• Bu Bio filtrenin ömrü açıldıktan sonra yaklaşık bir yıldır.
• Bu Bio Filtreyi hemen kullanmazsanız, lütfen bu Bio Filtreyi doğrudan güneş ışığına, yüksek ısılara ve / veya yüksek neme maruz kalacağı yerlere koymayın.
• Üretim nedenlerinden ötürü Bio filtre renkleri arasında haf farklılıklar olabilir, ünite performansı üzerinde bir etkisi yoktur.
• Lütfen bu çantayı tam kullanmadan önce açın. Bio Filtreyi kullanımdan hemen öncesine kadar açılmamış olarak paketinde mühürlü durmalıdır. (Performans azalmasına veya kalite değişikliğine neden olabilir).
• Boğulma tehlikesini ve beklenmedik kazaları önlemek için, lütfen plastik torbayı Bio Filtreyi çıkardıktan hemen sonra imha edin. Bebeklerden ve çocuklardan uzak tutun.
• Bu Bio Filtreyi uzun bir süre tutacaksanız, lütfen açılmamış olarak ve doğrudan güneş ışığından uzak bir yerde tutun.
• Lütfen kullanımdan sonra eski Bio Filtreyi yanmayan çöp olarak imha edin.

- Kirli fitrelerle çalışma:

(1) havanın kokusunu gideremez.

(3) kötü ıslıtmə veya soğutmaya neden olur.

(2) havayı temizleyemez.

(4) kötü koku yaratabilir.

- Bio Filtre sipariş etmek için, klimayı almış olduğunu servis dükkanıyla görüşün.

SERVİS VE BAKIM

Servis Parçaları Bakım Prosedürleri Süre
İç ünite hava filtresi	1. Filtreye yapışmış olan tozları bir elektrikli süpürge yardımıyla veya ılık suda ( 40^/104^ sıcaklığın altında), nötr bir temizlik deterjanı ile yıkayarak temizleyiniz.2. Filtreyi iyice durulayın ve üniteye takmadan önce kurutun.3. Filtreyi temizlemek için benzin, uçucu maddeler veya kimyasallar kullanmayın.	En azından her 2 haftada bir kez.Eğer gerekiyorsa daha sık.
İç mekan ünitesi İzgâra veya panel üzerindeki kirleri veya tozu, ılık su ( 40^/104^ sıcaklığın altında) ve nötr bir temizlik deterjanına batırılmış yumuşak bir bez ile silerek temizleyiniz.2. İç üniteyi temizlemek için benzin, uçucu maddeler veya kimyasallar kullanmayınız.	En azından her 2 haftada bir kez.Eğer gerekiyorsa daha sık.

⚠️ DİKKAT

- Herhangi bir boru arıtma temizleyicisinin plastik kısımla doğrudan temas etmesini önleyin. Bu durum plastik kısmın kimyasal tepkime sonucunda şeklinin bozulmasına neden olabilir.

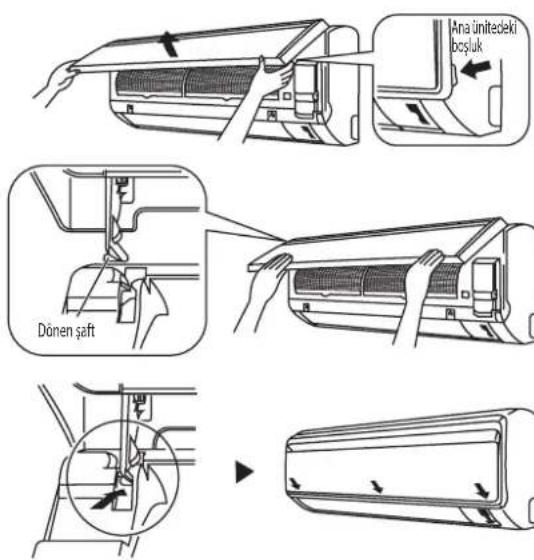

1. Ön paneli açın.

- Paneli ana ünitedeki boşluklardan tutun (sağ ve sol tarafl arda iki aralık) ve durana kadar yukarı kaldırın.

2. Ön paneli çıkarın.

- Ön paneli daha ileri kaldırırken, sağa doğru kaydırın ve ön tarafa doğru çekin. Dönen sol şaft çıkar. Dönen şaftı sola doğru döndürün ve çıkarmak için ön tarafa çekin.

3. Ön paneli takın.

• Ön panelin sağ ve sol dönen şaftlarını dişlilerle eşleştirin ve sonuna kadar içeri ittirin.
• Ön paneli nazikçe kapatın. (Her iki ucu ve orta kısmı ön panele ittirin.)

Ana ünitedeki bçşluk Dönen şaft

⚠️ DİKKAT

• İç ünitenin metal parçalarına dokunmayın. Yaralanmaya sebep olabilir.
• Ön paneli takarken veya çıkarırken, düşmesini engellemek için paneli elle sıkıca destekleyin.
• Temizlik için, 40°C üstündeki sıcak suları, benzin, gazolin, tiner, veya diğer uçucu yağları, parlatıcı bileşimleri, ovalama fırçalarını ve diğer el malzemelerini kullanmayın.
• Temizlikten sonra, ön panelin tamamen sabit olduğundan emin olun.

Ünite Uzun bir Süre Kullanılmayacağı Zaman

Üniteyi aşağıdaki ayarda 2 saat boyunca çalıştırınız.Çalışma modu : soğutmaSıcaklık : 30°C/86°F

Elektrik kablosunu çıkarınız.Eğer üniten bağımsız bir elektrik devresinden besleniyorsa, üniteyi devreden çıkarınız.Uzaktan kumandanın pillerini çıkarınız.

SORUN GİDERMELI

Yedek parçalarla ilgili sorularınız için lütfen yetkili bayi ile görüşün. Eğer klima ünitesinde herhangi bir arıza fark ederseniz, derhal üniteye giden elektriği kesiniz. Sorun gidermekle ilgili bazı basit ipuçlarını okumak için aşağıdaki arıza durumlarını ve ilgili nedenleri okuyunuz.

Arıza Nedenler / Eylem
1. Klimsa kübiaş ta bışladek taar şokor lkpumprésön 3r dalikün çalışmaz.	- çalışmaya başlaması için 3 ila 4 dakika bekleyiniz.
Klima birimi çalışmıyor.2. Elektrik kesik veya sigortanın değiştirilmesi gerekiyor.- Elektrik kablosu takılı değil.- Geciktirme zamanlayıcısı yanlış ayarlanmış olabilir.- Bütün bu kontrollerden sonra arıza devam ederse, lütfen klima montaj elemanı ile iletişim kurun.
Hava akışı çok düşük.3. Hava filtresi kirli.	- Kapı veya pencereler açıktır.- Hava giriş ve çıkış kısımları tıkalı.- Sirküle edilen sıcaklık yeterince yüksek değil.
Hava çıkışında kötü bir koku var.4. Serpentine yapışmış olabilecek sigaralar, duman parçacıkları, parfüm vs. kokuya neden olabilir.
5. Üniteitzuin loin çalızkışga somn hızzerhadıye.orgıluşma var.	- neden olur.- Ayarlı sıcaklık çok düşüktür, sıcaklık ayarını artırınız ve üniteyi yüksek fan hızında çalıştırınız.
6. Klimadan dışarı su akıyor.	- Uniteyi kapatın ve satıcıyı çağırın.

Eğer arıza devam ederse, lütfen yerel bayinizi / servis elemanını çağırınız.

СХЕМА И РАЗМЕРЫ

Комнатного блок [FTXC]

25 TR Iramen kendi sorumluluğunda olmak üzere bu biririnin ilgili olduğu klima modelerinin aşağıdaki gibi olduğunu beyan eder:

25** Daikin Europe N.V. Teknik Yapı Dosyasını deremeye yetkilidir

(1) 本说明仅供参考。

25 ^** Dakın Europe N.V. Teknik Yapı Dosyasını deremeye yetkiidir.

（一）本次股东大会的召集和召开程序

(1) AD = BD = 1

DAIKINMALAYSIA SDN BHD

DAIKIN MALAYSIA SDN. BHD.

3, Lot 60334, Persia

Taman Perindustrian Bukit Rahman Putra, 17000 Syngai Bulah, Selangas Damal Ekran, Malaysia
