| Ürün Tipi | Bantlı Zımpara Makinesi |
| Marka | Fein |
| Model | RS17-70E |
| Uygun Kullanım | Metal boru yüzeylerinin kuru zımparalanması ve cilalanması |
| Besleme Türü | Alternatif akım ~, 230 V (tahmini) |
| Bant Hızı | Ayarlanabilir: düşük hız ve yüksek hız |
| Elektronik Hız Ön Seçimi | Evet |
| Beklenmedik Yeniden Başlatmaya Karşı Koruma Cihazı | Evet |
| Çift Yalıtım | Evet |
| Ağırlık (tahmini) | Yaklaşık 2,5 kg |
| Zımpara Bandı Boyutları | 40 x 815 mm veya 20 x 815 mm |
| Tahrik Makaraları | Aksesuara bağlı olarak yakalı veya yakasız |
| Ses Basıncı Seviyesi | Kesin değerler için kılavuza bakın |
| Titreşim Emisyon Değeri | Kesin değerler için kılavuza bakın |
| Rutin Bakım | Havalandırma deliklerine kuru basınçlı hava üfleyin |
| Yedek Parçalar | Zımpara bandı, tahrik makaraları |
| Garanti | Yürürlükteki yasal düzenlemelere göre |
| Üretici | C. & E. Fein GmbH, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, Almanya |
| Uygunluk | AB, EFTA, Birleşik Krallık |
| Geri Dönüşüm | Ambalajları, aletleri ve aksesuarları bir geri dönüşüm merkezine götürün |
Sık sorulan sorular - RS17-70E Fein
Kullanıcıların soruları hakkında RS17-70E Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Zımpara makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun RS17-70E - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. RS17-70E markasının Fein.
KULLANIM KILAVUZU RS17-70E Fein
Orijinal kullanım kılavuzu çevirisi.
Kullanılan semboller, kısaltmalar ve kavramlar.
| Sembol, isaret Açıklama | |
 | Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. |
 | Yandaki metine veya grafikteki talimata uyun! |
 | Elektrikli el aletinin dönen parçalarına dokunmayın. |
 | Bu işlem adımından önce şebeke bağlantı fisini prizden çekin. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır. |
| [B5CT] | Çalışırken koruyucu gözlük kullanın. |
 | Çalışırken koruyucu gözlük kullanın. |
 | Ek bilgiler. |
 | Tutma yüzeyi |
 | Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. |
 | Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. |
 | Sadece Çin için geçerli:Ürünün normal kullanımında çevre koruma süresi 10 yıldır. |
 | Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. |
 | Kullanım ömrünü tamamlamış şarj cihazları ve diğer elektronik ve elektrikli ürünler ayrı ayrı toplanmalı ve çevre dostu yeniden kazanım merkezine gönderilmelidir. |
 | İkili veya güçlendirilmiş izolasyonlu ürünler |
 | Açma |
 | Kapama |
 | Kilitli |
 | Kilitli değil |
 | |
 | Küçük zımpara şeridi hızı |
 | Küçük zımpara şeridi hızı |
 | Bakınız: Bölüm “Kullanım açıklamaları.” |
 | Gerektiğinde kayıcı yüzeyleri gresleyin |
 | |
 | |
 | |
| Sembol Uluslar arası | birim Ulusal birim Açıklama | ||
| P_1 | W W Giriş gücü | ||
| P_2 | W | W | Ç ı k |
| V_0 | m/s2 m/sn Küçük zımpara şeridi hızı | ||
| UV V Nominal gerilim | |||
| fHz | Hz | Frekans | |
| M... | mm | mm | Ölçü, metrik diş |
| ∅ | mm | mm | Yuvarlak bir parçanın çapı |
| l_1 | mm | mm | Küçük zımpara şeridi hızı |
| l_2 | mm | mm | Küçük zımpara şeridi hızı |
| ∅ √ | mm | mm | Maksimum boru çapı |
| kg | kg | Ağırlığı EPTA-Procedure 01’e uygun | |
| L_pA | dB dB | Ses basıncı seviyesi | |
| L_wA | dB dB | Gürültü emisyonu | seviyesi |
| L_pCpeak | dB dB | En yüksek ses basıncı seviyesi | |
| K... | Tolerans | ||
| a | m/s ^2 | m/s ^2 | Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı) |
| a_h | m/s ^2 | m/s ^2 | Titreşim emisyon değeri (Zımparalama) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s ^2 | Temel ve türetilen değerler uluslararası birimler sistemi SI’den alınmıştır. | |
Güvenliğiniz için
⚠️ UYARI
Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve
uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.
Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’ını (ürün kodu
3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın.
Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin.
İlgili ulusal çalışma hükümlerine de uyun.
Usulüne uygun kullanım:
Aşağıdaki işlemler için tasarlanmış, elle yönlendirilen boru zımparalama makinesi:
- Metal boru yüzeylerinin kuru zimpara şeritleri ile zimparalanması
- Metal boru yüzeylerinin polisajı
Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen aksesuar ve uçlarla kullanılmak üzere tasarlanmıştır.
Sadece sabit ve güvenli duran zeminlerde kullanılabilir.
Bu elektrikli el aleti, günlük olağan zımparalama işleri yapanlar tarafından değil, uzman personel tarafından kullanılmak üzere tasarlanmıştır.
Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akım jeneratörlerinde kullanılmaya uygun olarak tasarlanmıştır. Distorsiyon oranı % 10'u aşacak olursa bu norma uygunluk sağlanmaz. Kuşkulu durumlarda kullandığınız jeneratörün özellikleri hakkında bilgi alın.
Bunlar haricindeki her türlü kullanım, usulüne aykırı kullanım sayılır.
Aletin kendisi için öngörülen işlerin haricinde kullanılması durumunda ortaya çıkacak hasarlardan kullanıcı sorumludur.
Öngörülebilir yanlış kullanım
Elektrikli el aletinin güvenli olarak kullanılabilmesi ve yanlış kullanımlardan kaçınılması için aşağıdaki işlemler yasaklanmıştır:
- Alette yapılacak yetkisiz değişiklikler
- Amaç dışı kullanım, özellikle (bununla sınırlı olmamak üzere) ahşap, mineral malzemeler, magnezyum, plastikler, fiber kompozit malzemelerin işlenmesi
- Kullanım talimatına uyulmaması
Özel güvenlik talimatı.
Elektrikli el aletini sadece izolasyonlu tutamaklarından tutun, çünkü zımparalama yapan yüzey aletin kendi bağlantı kablosu ile temasa gelebilir. Gerilim ileten bir kablonun hasar görmesi elektrikli el aletinin metal parçalarını da elektrik gerilimine maruz bırakabilir ve elektrik çarpmasına neden olabilir.
Çalışırken bol giysiler giymeyin, takı takmayın veya açık, uzun saçlarla çalışmayın. Gevşek parçalar koruma donanımlarına rağmen dönmekte olan parçalar tarafından tutulabilir ve yaralanmalara neden olunabilir.
Aşınmış, yırtılmış veya aşırı ölçüde tıkanmış zımpara şeritleri kullanmayın. Zımpara şeritlerini dikkatli kullanın ve üreticinin talimatına uyarak saklayın.
Zimpara şeritlerini kırmayın! Hasarlı zımpara şeritleri yırtılabilir, etrafa savrulabilir ve çevrede bulunan kişileri yaralayabilir.
iş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.
Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.
Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz.
Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.
Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.
Diğer güvenlik uyarıları
Elektrikli el aletini kendinize, başka kişilere veya hayvanlara doğrultmayın. Keskin zımpara şeritleri nedeni ile yaralanma tehlikesi vardır.
Zımpara şeridi tam olarak durmadan elektrikli el aletini elinizden bırakmayın. Zımpara şeridi aletin bırakıldığı yüzeye temas edeceğinden elektrikli el aletinin kontrolünü kaybedebilirsiniz.
Hareket halindeki zımpara şeridine hiçbir zaman dokunmayın. Yaralanma tehlikesi vardır.
Bedeninizin borular, kalorifer petekleri, elektrikli ocaklar ve soğutucular gibi topraklanmış araçlarla temasa gelmesinden kaçının. Bedeniniz topraklandığında yüksek bir elektrik çarpma riski oluşur. Bazı belirli koşullarda makinenin parçalarında elektrostatik yüklenme olabilir.
İşlenen yüzey aşırı ölçüde ısınabilir. Bu gibi yüzeylere elinizle dokunmayın.
Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Üzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz.
Dikkat yangın ve patlama tehlikesi! Metaller zımparalanırken (örneğin alüminyum ve magnezyum) yanıcı ve patlayıcı olabilen tozlar oluşur. Bu makineyi yanıcı malzemelerin yakınında kullanmayın. Çalışma esnasında oluşan kıvılcımlar bu malzemeyi tutuşturabilir.
Kimsenin bu kıvılcımlardan zarar görmemesine dikkat edin. Yakınınızda bulunan yanabilir malzemeyi uzaklaştırın. Metaller taşlanırken etrafa kıvılcımlar saçılır.
Sabit bir emme donanımı kullanın ve havalandırma aralıklarını sık sık üfleterek temizleyin. Bazı aşırı kullanım durumlarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Bunun sonucunda elektrikli el aletinin koruyucu izolasyonu olumsuz yönde etkilenebilir.
Daima makinede bulunan koruyucu donanımları kullanın. Koruyucu donanımlar en yüksek güvenliği sağlayacak biçimde makineye monte edilmiş olmalıdır.
Koruyucu donanımlar kullanıcıyı etrafal savrulan zimpara parçacıklarına ve zimpara şeridine yanlışlıkla temas etmeye karşı korurlar.
Başkalarının çalıştığınız yerden güvenli uzaklıkta olmasına dikkat edin. Çalışma alanınıza girmek zorunda olan herkes koruyucu donanım kullanmalıdır.
İş parçasının veya ucun kırılması sonucu ortaya çıkan parçacıklar etrafal savrularak çalışma alanınızın dışındaki kişileri de yaralayabilir.
Şebeke bağlantı kablosunu zımpara şeridinden uzak tutun. Aletin kontrolünü kaybedecek olursanız şebeke bağlantı kablosu kesilebilir veya tutulabilir ve elleriniz veya kolunuz zımpara şeridine temas edebilir.
Taşırken elektrikli el aletini çalıştırmayın. Giysileriniz zımpara şeridi tarafından tutulabilir ve bu da yaralanmalara neden olabilir.
Zımpara şeridinin üreticinin talimatına uygun olarak takıldığından emin olun. Takılmış olan zımpara şeritleri hiçbir yere temas etmeden serbestçe dönebilmelidir.
Yanlış takılmış zımpara şeritleri çalışma esnasında gevşeyebilir ve etrafa savrulabilir.
Elektrikli el aletini ıslak veya nemli ellerinizle kullanmayın.
Aleti çalıştırmadan önce her defasında şebeke bağlantı kablosunda ve şebeke fişinde hasar olup olmadığını kontrol edin.
Tavsiye: Elektrikli aletini daima 30 mA veya daha düşük hatalı akım değerine sahip bir hatalı akım koruma şalteri (RCD) üzerinden çalıştırın.
Tehlikeli tozlarda çalışma
Bu aletle malzemelerin kazındığı işlerde tehlikeli olabilecek tozlar ortaya çıkar.
Örneğin asbest, asbest içeren malzemeler, kurşun içeren boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli malzemelere ait silikat parçacıkları, boya incelticiler, ahşap koruyucu maddeler, su araçlarında kullanılan zehirli koruyucu maddelere dokunmak veya bunları solumak kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına, üreme rahatsızlıklarına neden olabilir. Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız işte ortaya çıkan
toza uygun bir emme tertibatı ve kişisel koruyucu donanım kullanın ve çalıştığınız yerin iyice havalandırılmasını sağlayın. Asbest içeren malzemelerin işlenmesini uzmanlara bırakın.
Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile kimyasal maddelerin karışımı elverişsiz koşullarda kendiliğinden tutuşabilir ve patlamaya neden olabilir.
Çalışırken ortaya çıkan kıvılcımların toz haznelerine yönelmesini, elektrikli aletinin ve malzeme kazıma işlemi esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını önleyin, toz haznelerini zamanında boşaltın, malzeme üreticisinin talimatlarına ve ülkenizdeki malzeme işleme yönetmeliklerine uyun.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir.
Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.
Çalışırken dikkat edilmesi gereken hususlar.
Zımpara şeridinin değiştirilmesi (Bakınız: Sayfa 4-5)
Zımpara şeridinin iç tarafındani ve elektrikli el aletinin gövdesindeki ok yönlerinin birbiri ile uyumlu olmasına dikkat edin.
Boru işleme (Bakınız: Sayfa 8)
Élektrikli el aletinin aşırı ölçüde titreşim yapması bir arızaya işaret edebilir. Bu gibi durumlarda elektrikli el aleti kontrol edilmelidir.
Elektrikli el aletinin şeridini taşlanacak boruya, iş parçasının yaklaşık yarısı şerit tarafından sarılncaya kadar yönlendirin.
Boru kavisleri de dahil olmak üzere elektrikli el aletini daima iki elinizle ve boruya dik olarak tutun.
Sürekli uzunlamasına hareketlerle boruyu düzgün ve eşit biçimde taşlayın.
Donanım
Tekrar çalışma emniyeti, çalışma esnasında elektriklerin kesilmesinden sonra elektrikli el aletinin kendiliğinden tekrar çalışmasını önler. Bu gibi durumlarda elektrikli el aletini kapatın, elektrik akımı beslemesini kontrol edin ve sonra elektrikli el aletini tekrar çalıştırın.
Elektronik devir sayısı ön seçim sistemi devir sayısını ve kullanılan ucu yapılan işleme uyarlar.
Bakım ve müşteri servisi.
Elektrikli el aletinin prensip olarak sadece uzman elektrik teknisyenleri tarafından onarılacağını, bakımının ve kontrolünün yapılacağını unutmayın.
Usulüne uygun olmayan bakım işlemlerinin kullanıcı için ciddi riskler oluşturabileceğini dikkate alın.
Bazı aşırı kullanım durumlarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Bunun sonucunda elektrikli el aletinin koruyucu izolasyonu olumsuz yönde etkilenebilir. Elektrikli el aletinin içindeki birikintileri sık sık havalandırma aralıklarından kuru ve yağsız basınçlı hava ile temizleyin ve bir hatalı akım koruyucu şalteri (FI) takın.
Eskidiğinde veya aşındığında elektrikli el aletindeki etiketi ve uyarıları yenileyin.
Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.
Elektrikli el aletinin bağlantı kablosu hasar görecek olursa, üretici veya üreticinin temsilcisi tarafından değiştirilmelidir.
Onarımı gereken FEIN elektrikli el aletleri ve aksesuarı için lütfen FEIN Müşteri Servisi ile iletişime geçin. Adresi İnternette www.fein.com. sayfasında bulabilirsiniz.

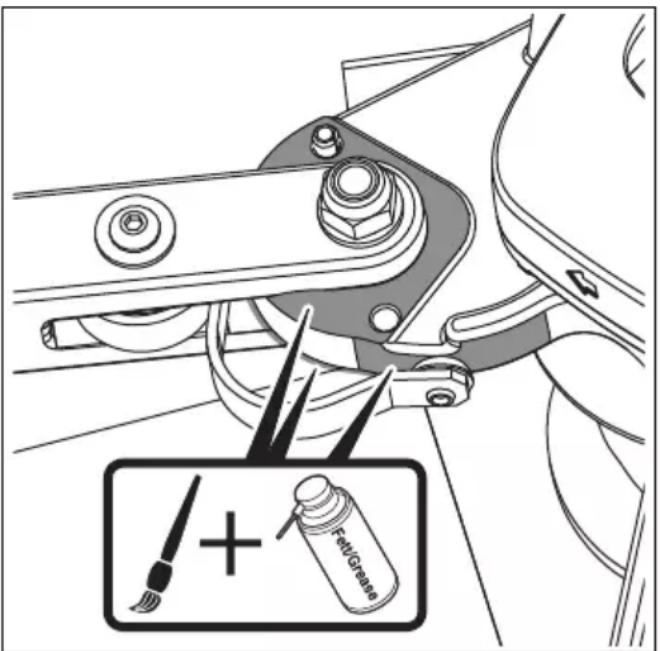

Gerektiğinde germe kolunun kayıcı yüzeyi temizleyin ve yağlayın.
Sadece orijinal yedek parçalar kullanın.
Bu elektrikli el aletinin güncel yedek parça listesini Internete www.fein.com. sayfasında bulabilirsiniz.
Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz:
Zimpara şeridi, yönlendirme makaraları
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar.
Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyani.
CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir.
UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.
Teknik belgelerin bulunduğu merkez:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış şarj cihazları ve aksesuar çevre dostu yeniden kazanım merkezine gönderilmelidir.
Zımpara şeritleri genel kural olarak, içerdiği maddeler ve özellikleri nedeniyle yöresel mevzuat gereği tehlikeli madde olarak usulüne uygun biçimde tasfiye edilmelidir.
Aksesuar seçimi
Sadece orijinal FEIN aksesuarı kullanın. Kullandığınız aksesuar elektrikli el aleti tipi için öngörülmüş olmalıdır.
- Zimpara şeridi/polar şerit ISO 2976 - 40 x 815
- Zimpara şeridi/polar şerit ISO 2976 - 20 x 815
- Bundlu yönlendirme makarası
- Bundsuz yönlendirme makarası
