РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS17-70E Fein

Превод на оригиналната инструкция за експлоатация.

Използвани символи, съкращения и термини.

Символ, означение Пояснение
[C4DS]	Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа.
	Следвайте указанията на текста, респ. фигурите в съседство!
	Не допирайте въртящите се детайли на електроинструмента.
	Преди да извършите тази стъпка извадете щепсела от контакта. В противен случай съществува опасност от нараняване при неволно включване на електроинструмента.
	Работете с предпазни очила.
	Работете с шумозаглушители (антифони).
	Допълнителна информация.
	Зона на ръкохватката
	Удостоверява съответствието на електроинструмента на директиви на Европейския съюз.
	Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия).
	Важи само за Китай:Срокът за екологосьобразно ползване на продукта при нормален режим на работа е 10 години.
	Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт.
	Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини.
	Продукт с двойна или усилена изолация
	Включване
	Изключване
	заключен
	отключен
	Променлив ток
	Малка скорост на шлифовращата лента
	Голяма скорост на шлифовращата лента
	вижте раздела «Указания за ползване.»
[BBZ2]	При необходимост смажете триещите се повърхности
[7YAB]	може да съдържа цифри или букви
[SZWc] -частично включен в окомплектовкатаг
	Обозначение за вътрешни цели

Символ Международно означение		Национално означение	Пояснение
P_1	W	W	Консумирана мощност
P_2	W	W	Полезна мощност
v_0	m/s	m/s	Скорост на шлифоващата лента
UV V Номинално напрежение
fHz Hz Честота
M...	mm mm Размер, метрична резба
∅	mm	mm	Диаметър на кръгъл детайл
l_1	mm	mm	Дължина на шлифоващата лента
l_2	mm	mm	Широчина на шлифоващата лента
∅ 6√	mm	mm	Максимален диаметър на тръбата
	kg	kg	Маса съгласно EPTA-Procedure 01
L_pA	dB	dB	Равнище на звуковото налягане
L_wA	dB	dB Равнище на мощността на звука
L_pCpeak	dB	dB	Пиково равнище на звуковото налягане
K...			Неопределеност
a	m/s ^2	m/s ^2	Генерирани вибрации съгласно EN 62841 (векторна сума по трите направления)
a_h	m/s ^2	m/s ^2	Генерирани вибрации (шлифоване)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Основни и производни единици от Международната система за мерни единици SI.

Прочетете всички указания за безопасна работа и за работа с

електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.

Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.

Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация, както и приложените «Общи указания за безопасна работа» (Номер на публикация 34130465060). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.

Съблюдавайте също валидните национални разпоредби по охрана на труда.

Предназначение на електроинструмента:

Ръчна тръбна лентова шлифоваща машина за:

• сухо шлифоване с лента на повърхности на тръби от метал
• полиране на повърхности на тръби от метал

с утвърдените от фирма FEIN работни инструменти и допълнителни приспособления в закрити помещения.

Да се ползва само върху стабилна основа.

Електроинструментът е предназначен за ползване от квалифицирани техници за относително непродължителни операции в ежедневната работа.

Този електроинструмент е проектиран също и да бъде захранван от генератори на променлив ток с достатъчна мощност, които съответстват на стандарта ISO 8528, клас на изпълнение G2. Един от съществените признаци за непокриване на изискванията на този стандарт е превишаване на т.нар. клир-фактор 10 %. В случай на съмнение потърсете подробна информация за използвания от Вас генератор.

Използването на машината във всички други условия се счита за не по предназначение.

За щети, нанесени вследствие използването на машината не по предназначение, отговорност носи потребителят..

Възможни случаи на неправилно ползване

За да използвате електроинструмента сигурно и да изключите неправилното боравене с него, се забраняват следните дейности:

• използване не по предназначение, особено (но не изчерпващо) обработка на дърво, минерални материали, магнезий, пластмаси, композитни материали
  – неспазване на указанията за работа

Специални указания за безопасна работа.

Допирайте електроинструмента само до изолираните ръкохватки, тъй като работният инструмент може да допре захранващия кабел. При повреждане на проводник под напрежение то може да се предаде по металните елементи на машината и това да предизвика токов удар.

Не работете с широки дрехи, украшения или невързана дълга коса. Въпреки предпазните съоръжения свободни елементи на дрехите, украшения и косите Ви могат да бъдат увлечени от движещите се части и това да предизвика наранявания.

Не използвайте износени, напукани или силно зацапани шлифоващи ленти. Отнасяйте се грижливо към шлифоващите ленти и ги съхранявайте съгласно указанията на производителя. Не прегъвайте шлифоващите ленти! Повредени шлифоващи ленти могат да се скъсат, да отхвърчат с голяма сила и да предизвикат наранявания.

Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.

Дръжте електроинструмента здраво. Съществува опасност от внезапното възникване на силни краткотрайни реакционни моменти.

Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар.

Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.

Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.

Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.

Други указания за безопасност

Не насочвайте електроинструмента към себе си, към други лица или животни. Съществува опасност от наранявания, причинени от шлифовращата лента.

Никога не оставяйте електроинструмента, преди движението на шлифовращата лента да е спряло напълно. При контакт на шлифовращата лента с повърхността, на която го оставяте, може да загубите контрол над електроинструмента.

Никога не допирайте движещата се шлифоваща лента. Съществува опасност от нараняване.

Избягвайте контакт на тялото със заземени предмети, напр. тръби, отоплителни тела, печки, хладилници и др.п. Съществува повишена опасност от токов удар, ако тялото Ви е заземено. При определени условия компоненти на машината могат да се заредят електростатично.

Обработваната повърхност може да се нагорещи силно. Не я докосвайте с ръка.

Работете с лични предпазни средства. В зависимост от приложението работе с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работе с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.

Внимание, опасност от пожар и експлозия! При шлифоване на метали (напр. алуминий или магнезий) се образува прах, който е леснозапалим и може да предизвика експлозия. Не работете с машината в близост до леснозапалими материали. Възникващите искри могат да възпламенят тези материали.

Внимавайте струята искри да не застрашава намиращи се наблизо лица. Отстранявайте леснозапалими материали от близката околност. При шлифоване на метали се образува струя искри.

Използвайте стационарна аспирационна уредба и продухвайте редовно вентилационните отвори. При екстремни условия при обработване на метали по вътрешните повърхности на електроинструмента може да се отложи токопровеждащ прах. Защитната изолация на електроинструмента може да бъде нарушена.

Винаги ползвайте намиращите се на машината предпазни съоръжения. Предпазните съоръжения трябва да са монтирани здраво, така че да осигуряват мансимална степен на защита.

Предпазните сьоръжения трябва да защитават работещия от отхвърчащи парченца, възникващи при шлифоването, и да предотвратяват неволен допир до шлифоващата лента.

Внимавайте други лица да бъдат на безопасно разстояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обработвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и да предизвикат наранявания също и извън зоната на работа.

Дръжте захранващия кабел надалеч от шлифоващата лента. Ако загубите контрол над машината, захранващият кабел може да бъде прерязан или увлечен и ръката Ви може да допре шлифоващата лента.

Не оставяйте електроинструмента включен, докато го пренасяте. Вашите дрехи могат да бъдат увлечени вследствие на неволен контакт с шлифовщата лента, което да предизвика наранявания.

Уверявайте се, че шлифовращата лента е монтирана съгласно указанията на производителя.

Монтираната лента трябва да може да се движи свободно. Неправилно монтирана шлифоваша лента може да се разхлаби по време на работа, да падне и да отхвръкне с висока скорост.

Не работете с електроинструмента с мокри или влажни ръце.

Преди работа проверявайте дали захранващият кабел и щепсельт са изрядни.

Препоръка: винаги включвайте електроинструмента през предпазен дефектнотоков прекъсвач (RCD) с праг на задействане 30 mA или по-мальк.

Работа с опасни за здравето прахове

При работа с този електроинструмент възникват прахове, които могат да бъдат опасни. Допирът или вдишването на някои прахове, напр. отделящи се при работа с азбест и азбестосъдържащи материали, съдържащи олово лакови покрития и бои, метали, някои видове дървесина, минерали, силикатни частици от инертни материали, разтворители за някои видове боя, консерванти за дървесина, противообрастващи средства за плавателни съдове може да предизвика алергични реакции и/или заболявания на дихателните пътища, рак, увреждане на половата система и др.п. Рискът вследствие на вдишването на праховете зависи от експозицията. Използвайте подходяща за вида на отделяните прахове аспирационна система, както и лични предпазни средства и осигурявайте добро проветряване на работното място. Оставяйте обработването на азбестосъдържащи материали да се извършва само от квалифицирани техници. При неблагоприятни обстоятелства прах от дървесни материали или от леки метали, горещи смеси от шлифоване и химикали могат да се самовъзпламенят или да предизвикат експлозия. Внимавайте образуващата се по време на работа струя искри да не е насочена към кутии за събиране на отпадъчна прах, избягвайте прегряването на електроинструмента и на обработвания детайл, своевременно изпразвайте прахоуловителната кутия, спазвайте указанията за обработване на производителя на материала, както и валидните във Вашата страна предписания за обработваните материали.

Предавани на ръцете вибрации

Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.

Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.

За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.

Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.

Указания за ползване.

Смяна на шлифоващата лента (вижте страници 4-5)

Внимавайте стрелките от вътрешната страна на лентата и върху корпуса на електроинструмента да са в една и съща посока.

Обработка на тръби (вижте страница 8)

Силни вибрации на електроинструмента са указания за възможна повреда. Електроинструментът трябва да бъде проверен.

Допрете шлифовщата лента до обработваната тръба, така че контакт с тръбата да има прибл. половината от дължината на лентата.

Дръжте електроинструмента винаги с двете ръце и перпендикулярно на оста на тръбата, също и в дъгови участьци.

Шлифовайте тръбата равномерно с постоянни надлъжни движения.

Функции

Защитата срещу повторно включване

предотвратява самоволното включване на електроинструмента, ако по време на работа захранващото напрежение е било прекъснато. В такъв случай изключете електроинструмента, проверете захранването и включете електроинструмента отново.

Електронното регулиране на скоростта позволява настройването на скоростта на въртене спрямо конкретно извършваната дейност и използвания за целта работен инструмент.

Поддържане и сервис.

Mоля, обърнете внимание: допуска се ремонтът, техническото обслужване и контрол да бъдат извършвани само от квалифицирани специалисти; при непрофесионална намеса възникват значително увеличени рискове за потребителя.

При екстремни работни условия при обработване на метални материали по вътрешните повърхности на електроинструмента може да се отложи токопровеждащ прах. Защитната изолация на електроинструмента може да бъде нарушена. Продухвайте често вътрешните обеми на електроинструмента през вентилационните отвори със сух и обезмаслен въздух под налягане и включвайте електроинструмента през дефектнотокова защита (Fl).

При захабяване и износване подновявайте стикерите и предупредителните указания върху електроинструмента.

Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт. Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.

Ако бъде повреден захранващият кабел на електроинструмента, той трябва да бъде заменен от фирмата-производител или от оторизиран сервис.

Моля, при необходимост от ремонт на електроинструменти и допълнителни приспособления на FEIN се обръщайте към оторизирани сервиси и търговци. Актуални адреси ще намерите в интернет на адрес www.fein.com.

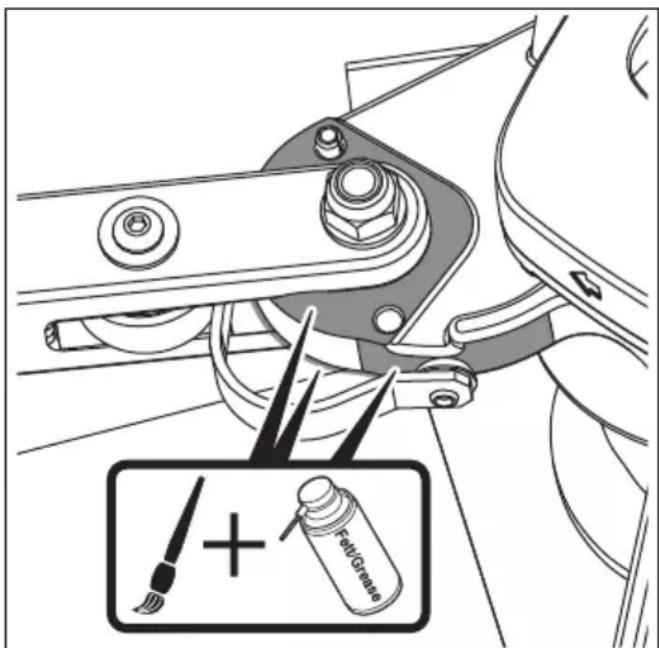

При необходимост почистете и смажете триещите се повърхности на лоста за обтягане.

Използвайте само оригинални резервни части.

Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.

При необходимост можете сами да замените следните елементи:

Шлифоваща лента, ролки

Гаранция и гаранционно обслужване.

Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.

В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.

Декларация за съответствие.

Декларацията CE се отнася само за страните от Европейския сьюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за EC или EFTA. При внос на продукта на пазара на EC символът UKCA губи валидността си.

Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът СЕ губи валидността си.

Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.

Опазване на околната среда, бракуване.

Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.

По правило заради съдържащите се в тях материали и заради свойствата си шлифоващите ленти трябва да се изхвърлят по специален начин съгласно местните разпоредби.

Избор на допълнителни приспособления

Използвайте само оригинални допълнителни приспособления на FEIN. Всички допълнителни приспособления, които ползвате, трябва да са предназначени за конкретния модел на електроинструмента.

• Шлифоваща лента/лента от кече ISO 2976 - 40 x 815
• Шлифоваща лента/лента от кече ISO 2976 - 20 x 815
• Ролка с борд
• Ролка без борд
• Ролка без борд
