KULLANIM KILAVUZU BEM 1030 Bavaria

TR Orijinal Kullanma Talimatı Elektrikli Çim Biçme Makinesi

7CE

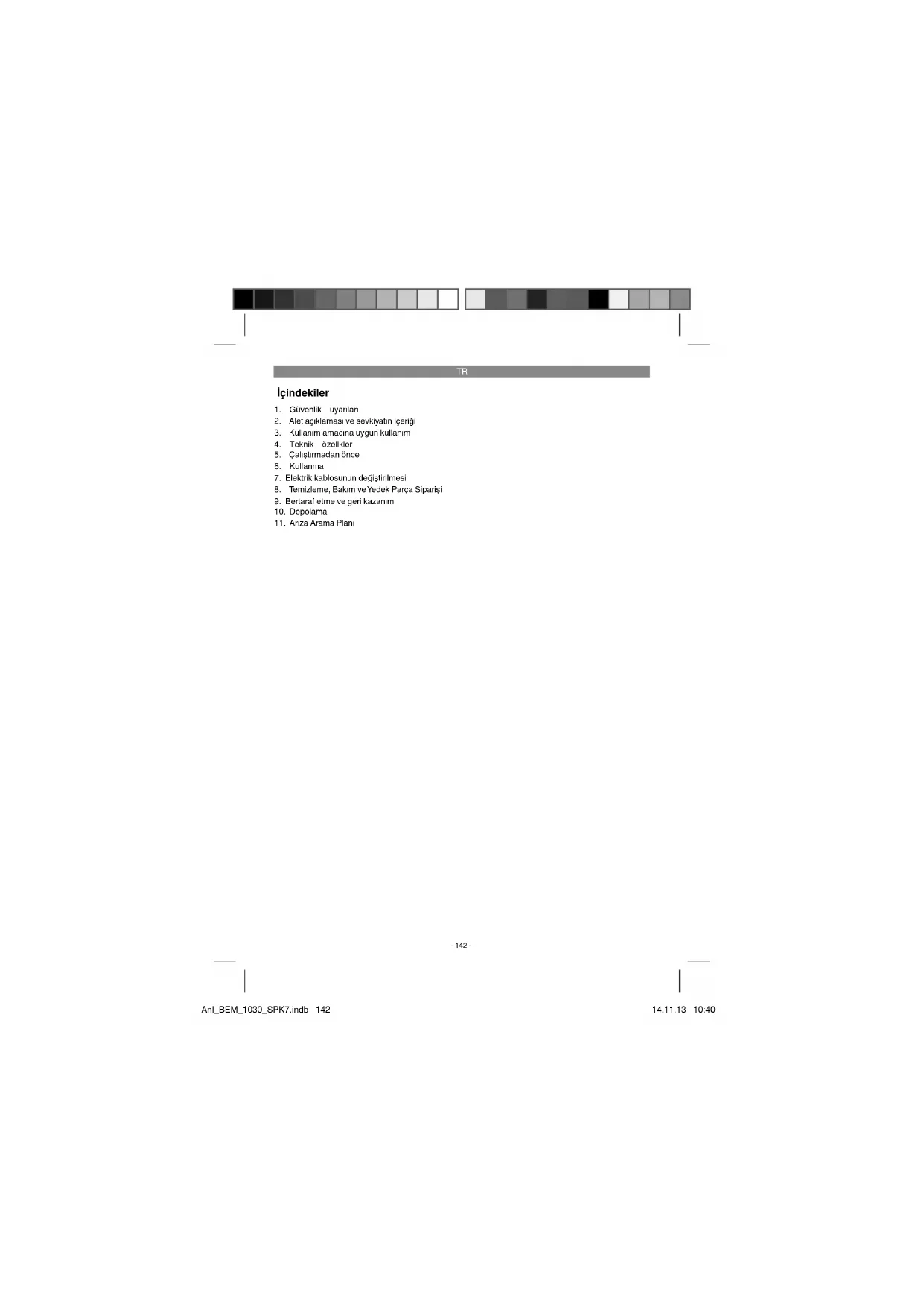

1. Güvenlik uyarılan
2. Alet açıklaması ve sevkiyatın içeriği
3. Kullanım amacına uygun kullanım
4. Teknik özellikler
5. Çalıştımadan önce
6. Kullanma
7. Elektrik kablosunun değiştirilmesi
8. Temizleme, Bakım ve Yedek Parça Siparişi
9. Bertaraf etme ve geri kazanım
10. Depolama
11. Anza Arama Plan

-142-

TR

İkaz - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Bu cihazın kısıtlı fiziksel, sensörik veya zihinsel özellikleri kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacaklarına dair bilgi verildiğinde cihazı kullanmalarına izin verilmiştir. Cihaz ile oynamalarını önlemek için çocuklar cihazı kullanırken gözetim altında tutulmalıdır.

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici firma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

-143-

TR

⚠️ Dikkat!

Yaralanmalan ve hasarlan önlemek için aletlerin kullanılmında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyanlarını dikkatlice okuyun. İçeriği bilgilere her zaman ulaşbilmek için kulanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiginizde bu Kullanma Talimatını / Güvenlik Uyanlarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazalan ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarları ekteki kitapçıkta bulunur!

⚠ ikaz!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Alet üzerindeki uyarı etiketinin açıklanması (bkz. Şekil 8)

1= Aleti çalıştırmadan önce Kullanma Talimatını okuyun!
2= Üçüncü şahısları makinenin tehlikeli bölümünden uzaklaştının!
3= Dikkat! – Keskin biçak – Onarım çalışmalarına başlamadan önce veya elektrik kablosu hasar gördüğünde fişi prizden çıkarın! Motor kapatıldıktan sonra biçaklar dönmeye devam ederl
4= Dikkat, elektrik kablosunu bıçaklardan uzak tutun!

1. Çim toplama torbası, üst gövde parçası
2. Çim toplama torbası, alt gövde parçası
3. Çim toplama torbası sapı
4. 2 Ust dümen takımı bağlantı civatası
5. 4 Alt dümen takımı bağlantı civatası
6. 3 Kablo sabitleme mandallan

2.2 Sevkiyatın içeriği

Satın alınmış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanına talımatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkann.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde)
• Ambalaj içindeki parçalann eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalının transport esnasında hasar görüp görmediğini kontrol edin.
• Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Dikkat!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

• Elektrikli çim biçme makinesi
• Çim toplama torbası
• OrijinalKullanmaTalimatı
• GüvenlikUyanıları

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1/2)

1. Üst dümen takımı
2. Kablo çekme yükü azaltması
3. Alt dümen takımı
4. Dışan atma kapağı
5. Taşıma sapı
6. Çim toplama torbası
   7 Fis
   B. Açık/Kapalı şalteri

TR

3. Kullanım amacına uygun kullanım 4. Teknik özellikler

Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır.

Özel ev ve hobi bahçelerindeki kullanın olarak, çim biçimte makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellike ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanılan kapsamaz.

Dikkat! Yaralanma tehlikesi oluşturulacağından çim biçme makinesi çalışık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çati katılaNDARındaki chlorinein, balkon saksılarındaki bitkilerin kesilmesinde veya yürüyüş yollanının temizlenmesi (aspirasyon) ve ağaç, çit ve dal artıklarınin öğütülmesi işlemlende kullanılması yasaktır. Çim biçme makinesi ayrıca, ömeğin köstebek yuvalanının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işlemlende motorlu çapa olarak da kullanılması yasaktır.

İş güvenliği sebeplerinden dolayı çım biçme makinesinin, üretici firma tarafından özellikle öngörümediği ve izin verilmediği takdirde başka İş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan-malarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlanmizin ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

Şebeke gerilimi ...... 220-240V \~ 50/60Hz

Güç: 1000 W

Motor devri: 3400 dev/dak

Kesim genişliği: 30 cm

Kesim yükseklikleri: ...... 30-70 mm; 3 kademeli

Çim toplama torbası kapasitesi: .....25 Litre

Kullanıcı yerindeki LpA: 80,3 dB(A)

Sapma K _n : 2,5 dB(A)

Ses güç seviyesi L_NA 96 dB(A)

Sapma K_wt 3 dB(A)

Gövde titreşimi a: 2,978 m/s²

Sapma K 1,5 m/3

Koruma sinifi: ......II /回

Gürültü ve titreşim

Gürültü ve titreşim değerleri EN ISO 3744: 1995,

EN ISO 11201: 1995 ve EN ISO 20643: 2005

nomlarına göre ölçülmüştür.

Makineden kaynaklanan gürültü ve titreşim

oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler
- Aletlerin düzenli olarak bakımını yapın ve temizleyin.
- Çalışma tarzınızı alete göre ayarlayın.
• Aletlerinize aşırı yüklenmeyin.
- Gerektiğinde anzalı aletin kontrol edilmesini sağlayın.
• Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

Kalan riskler

Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve

modell itibari ile aşağıda açıklanan tenlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

TR

ikaz!

Bu makine işletim esnasında elektromanyetik alan oluşturur. Bu alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi tehlikeleri veya hayati derecedeki yaralanmaları azaltmak için, vücudunda medikal implant bulunan kişilerin bu makineyi kullanmadan önce doktoruna ve üretici firmaya başvurmalannı tavsiye ederiz.

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin.

Makine üzerinde ayar işlemi yapmadan önce daima fisi prizden çıkarın.

Çim biçme makinesi demonte edilmiş şekilde sevk edilir.

Çim biçimme makinesini kullanmadan önce komple dümen takımı ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmalan sırasıyla takip edin ve montaj kolay şekilde gerçekleştirebilmeniz için açıklamaların yanındaki şekillere bakınız.

Dümen montajı (Şekil 3a – 3c)

Alt dümeninin bir tarafını (Şekil 2/Poz. 3) alın ve Şekil 3a'da gösterildiği gibi somun (Şekil 2/Poz. 13) ile sabitleyin. Diğer tarafı da aynı şekilde monte edin.

Üst dümeni (Şekil 2/Poz. 1) alt dümen (Şekil 2/Poz. 3) ile Şekil 3b'de gösterildiği gibi sabitleyin. Son olarak kablo bagi (Şekil 2/Poz. 14) ile motor kablosunu dümene sabitleyin (Şekil 3c/Poz. A).

Çim toplama torbasının montajı (Şekil 4a-4c)

Çim toplama torbası alt ve üst gövde parçalarını (Şekil 4a /Poz. 9,10) birleştirin. Bütün plastik tırnaklarınçepeçvre doğru şekilde yerine geçmesine dikkat edin. Sonra toplama torbası sapını (Şekil 4b/Poz. 11) toplama torbasındaki deliklere geçirin. Sapın doğru ve sağlam şekilde yerine gecip Untermediğini kontrol edin.

Çim toplama torbasını takarken motor durdurulacaktır ve biçak dönmemelidir.

Çim toplama torbası çim biçme makinesinde her iki kancaya (Şekil 4c) asılacaktır. Bunun için dışarı atma kapağını (Şekil 4c/ Poz. 4) bir elinizle kaldırın ve diğer eliniz ile toplama torbasını takın. Dışarı atma kapağı yay ile toplama torbasına doğru çekilir.

Kesim Yüksekliğinin Ayarlanması

Dikkat!

Kesim yüksekliğinin ayarlanması sadece motor dururken ve elektrik kablosu sökülü durumdayken yapılacaktır.

Çim biçme işlemine başlamadan önce bıçakların körelmiş ve bıçak bağlantı elemanlarının hasarlı olup olmadığıni kontrol edin. Makine balansının bozulmasını önlemek için körelmiş ve/veya hasarlı bıçakları değiştirin. Bu kontrol işlemini yapmadan önce motoru durdurun ve elektrik kablosu fişini prizden çıkın.

Kesim yüksekliği ayarı Şekil 5'de gösterildiği gibi yapılacaktır. Bunun için makineyi ters döndürün ve yana devirin. Biçağın çimlere paralel şekilde hareket etmesi için ön ve arka aksi aynı çentik pozisyonuna getirin.

Pozisyon Kesim yüksekliği

1 70mm

2 50mm

3 30mm

Elektrik bağlantısı

Çim biçme makinesi her 230 Volt alternatif akım prizine bağlanabilir. Fakat kullanılacak priz, 16A sigorta ve max. 30 mA hata akım koruma şalteri (RCD) ile donatılmış priz olacaktır.

Elektrik kablosu

Daima hasarlı olmayan elektrik kablosu kullanın. Makinenin çalıştırılması için gerekli olan elektrikli kablo fazla uzun olmamalıdır (max. 50m).

Kullanılacak elektrik kablosu aşırı uzun olduğunda elektrik motorunun gücü azalacaktır. Kullanılacak elektrik kablosunun kesiti 3 x 1,5mm2 olmalıdır. Çim biçme makinesinin elektrik kablolarında genellikle izolasyon hasarlan oluşur.

Oluşan bu hasarların sebebl şunlardır:

- Kablonun üzerinden geçilmesi nedeniyle kabloda kesik yerleri oluşur

• Kablokapı ve pencerelerin altından
geçirildiğinde sıkışır ve ezilme yerleri oluşur
- İzolasyonun eskimesi nedeniyle çatlaklar oluşur
- Elektrik kablosu yönetmeliklere uygun şekilde bağlanmadığından veya korunmadığından bükülme yerleri oluşur

TR

Kullanılacak elektrik kablosu en az H05RN-F tipi ve 3 telli olmalıdır. Elektrik kablosunun üzerinde tipi işaretinin bulunması zorunludur. Sadece üzerinde tipi işareti bulunan elektrik kablolanni satın alınız! Elektrik kablosunun fiş ve kuplaj kutuları lastik malzemeden olmalı ve suya karşı korunmuş olmalıdır. Elektrik kablosu çok uzun olmamalıdır. Aşırı uzun elektrik kabılanan daha geniş kablo kesitine sahip olmalıdır. Elektrik kablosu ve bağlantı elemanlarının hasarlı olup olmadığı düzenli olarak kontrol edilmelidir. Makinenin kontrol işlemi esnasında gerilim beslemesinin kapalı olmasına dikkat edin. Makineyi çalıştırmadan önce makaraya sanılmış olan elektrik kablosu tamamen makaradan boşaltın. Elektrik kablosu, fiş ve kuplaj kutularında hasar, bükülme ve ezilme olup olmadığını kontrol ediniz.

6. Kullanma

Elektrik kablosunu fişe takın (Şekil 1/Poz. 7) ve kabloyu kablo çekme yükü azaltması (Şekil 6) ile emniyetleyin. Elektrik kablosu için öngörülen sabitleme elemanının (kablo tutma elemanı) kullanılması zorunludur.

Dikkat!

Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi çalıştırma blokajı (Şekil 6/Poz.1) ile donatılmıştır. Kumanda düğmesine (Şekil 6 / Poz.2) basilmadan önce bu çalıştırma blokaj düğmesine basılacaktır. Düğme bırakıldığında çim biçme makinesi kapatılır. Makineyi kolayca kullanabilmeyi öğrenmek ve makinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Makine üzerinde onanım ve bakım çalışması yapmadan önce Riversın dönmemesi ve elektrik bağlantısının kesilmesi gerekmektedir.

Dikkat! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan biçak yaralanmalara sebep olabilir.

Atık dışarı atma kapağını ve çim toplama torbasını daima itinalı şekilde takın. Torbayı sökmeden önce daima motoru durdurun.

Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme işlemi esnasında, eğimli arazilerde ve çalışlık bölümlerde

makinenin yönünü değiştirirken çok dikkatli olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin.

Eğimli arazide çim biçme işlemi yaparken daima eğime paralel yani eğimin enine doğru kesim yapın.

İş güvenliği sebeplerinden dolayı eğimi 15 dere- ceden fazla olan arazilerde çım biçme işleminin çim biçme makinesi ile yapılması yasaktır.

Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatlı olun. Ayağınız dolanarak düşme tehlikesi vardır!

Doğru Çim Biçme Kuralları

Çim biçimken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir. Makinenin biçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bıraklar ile yapılan biçme işlemi sonucunda çimler tam kesilemeyecek ve sararacaktır. Kesilen alanın temiz bir görünüm sergilemesi için çim biçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmeldir. Böylece kesilmemiş şeritlerin kalması önilenir.

Çimlerin hangi sıklıkta kesileceği çim büyüme hizına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iik kez ve bu aylann dışında haftada bir kez bişilecektir. Kesim yükseklığı 4 - 6cm arasında olmalıdır ve bir sonra-ki kesime kadar çimler yaklaşık 4 - 5cm büyümelidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunan yansından fazlasını kesmesyiniz. Çim biçme makkinesi gövdesinin alt tarafini temiz tutun ve çim artıkların mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır, kesme kalitesini ve kesilen çimin dışan atılmasını etkiler.

Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki- neyi yukarı doğru pozisyonlayarak engelleyin.

Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin.

TR

Bıçak üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun. Motor durdurulduktan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin.

Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kontrol edin. Biçak köreldiğinde biçagı bileyin veya yenisi ile değiştirin.

Dönmekte olan biçak herhangi bir cisime çarptığında çim biçme makinesini durdurun ve biçagın tamamen durmasını bekleyin. Biçak tamamen durduktan sonra biçak ve biçak tutma elemanının durumunu kontrol edin. Bu elemanların hasar görmesi durumunda değiştirilecektir.

Kullanacagınız elektrik kablosunu prizin önüne halka şeklinde koyun. Çim biçme işlemini yaparken prizden uzaklaşarak hareket edin ve elektrik kablosunun, makine ile üzerinden geçmeyi engellemek için daima kesilmiş olan çimin üzerinde bulunmasına dikkal edin.

Çim biçilen alan üzerinde çim artıkları kalmaya başladığıda çim toplama torbası dolmuş de-mektir ve boşaltılması gerekir. Dikkatl Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin.

Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkann.

İş güvenliği sebeplerinden dolayı torba yerinden çıkanırken atık dışarı atma kapağı kapanır ve dışarı atma deliğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin.

Bıçak bölümünde ve çalışma aleti içinde bulunan çim artırlarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın.

Çim artıklannın iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle ağın içi kullanımdan sonra temizlenmelidir.

Çim toplama torbasını sadece motor kapalı ve biçak durmuş vaziyetteyken takın.

Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst taraftan yerine takın.

7. Elektrik kablosunun değiştirilmesi

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça Siparişi

Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

8.1 Temizleme

- Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyln.

- Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.

- Aleti düzenli olarak nemli bir bezle ve sıvi sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.

8.2 Kömür fırçalar

Aşın kıvılcım oluştuğunda kömür fırçaların elektrikçi uzman personel tarafından kontrol edilmesini sağlayın. Dikkat! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

8.2 Bakım

• Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamaları, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.
• Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizlerme aleti ile yıkanması yasaktır. Çim biçme makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.
• Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.
• Aşınmış veya hasar görmüş parçaları değiştirlin.
• Çim biçme makinesini kuru bir yerde saklayınız.
• Makinenin uzun ömürlü olması için tüm ci-

TR

vatalar, tekerlek ve dingiller temizlenecek ve yaqlanacaktır.

Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybini önleyecek çimlerin düzenli ve kolay şekilde biçilmesi sağlanacaktır. Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin. Oluşan kirlenmeyi temizlemek için solvent veya su kullanmayın.
- Aşınmaya en fazla maruz kalan parça biçaktır. Bıçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Bıçak aşındığında derhal değiştirlecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler meydana geldiğinde bunun sebebi başık balans ayarının bozulmuş olması veya bağın darbe nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda bağın değiştirilmesi gerekmektedir.
- Makine içinde bakımı yapılacak başka parça yoktur.

8.3 Biçak Değiştirme

İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tavsiye ederiz. Dikkat! İş eldiveni takın! Sadece orlijnal biçak kullanın, aksi takdırde biçak fonksiyonu ve çalışma güvenliği garanti edilemez.

Bıçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:

1. Bağlantı civatasını açın (Şekil 7a).
2. Bıçağı yerinden çıkarın ve yerine yenisini takın.

3. Yeni biçağı yerleştirirken biçagın montaj yönüne dikkat edin. Bıçağın kanatları motor bölümüne sarkmalıdır (bkz. Şekil 7a). Kule tipi yuvalar birçok üzerindeki delikler ile örtüşmelidir (bkz. Şekil 7b).

4. Son olarak universal anahtar ile civatayı sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır.

Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin. Her sezon başında mutlaka Riversın durumunu kontrol edin.

Makinede arıza meydana geldiğinde ve onarım yapılması gerektiğini müşteri hizmetleri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.

8.5 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

• Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yallar internette www.isc-gmbh.info sayfasında açıklanmıştır.

Yedekbiçak Ürün Nr.:90.600.45

9. Bertaraf etme ve geri kazanım

Transport hasarlanın önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sisteminme lade edilebilir. Alet ve aksesuarlan ömeğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Anzalı parçaları evsel atıklann atildiği çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atik toplama merkezlerine teslim edilmeliidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden ögrenebilirsiniz.

10. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 °C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın.

11. Arıza Arama Planı

Anza Olası Sebepleri Giderilmesi
Motor çalışmıyor	a) Kondenzatör anızalıb) Fişe cereyan gelmiyorc) Kabło anızalıd) Şalter Fış kombinezonu anızalıe) Motor veya kondenzatördeki elektrik bağlantıları ayrıldıf) Makine yüksek boydaki çim içinde duruyorg) Biçak gövdesi tıkalı	a) Müşteri hizmetleri servisi tarafından onarılacaktırb) Kabło ve sigortayı kontrol edinc) Kontrol edind) Müşteri hizmetleri servisi tarafındane) Müşteri hizmetleri servisi tarafındanf) Daha alçak boylu çim veya önce-den kesilmiş olan alan üzerinde çalıştırın; gerektiğiinde kesim yüksekligini değiştiringg) Biçağın serbest dönmesini sağlamak için gövdeyl temizleyin
Motorunçalışma kapasitesi zayıfl ıyor	a) Çim çok uzun veya çok ıslakb) Biçak gövdesi tıkalıc) Biçak aşın derecede körelmiştir	a)Kesimyüksekligini düzeltinb) Gövdeyl temizleylnc) Biçağı değiştirlin
Kesim düzensiz gerçekleşiyor	a) Biçak aşınmıştırb) Kesim yüksekligi yanlış ayarlanmıştır	a) Biçağı değiştirin veya bileyinb) Kesim yüksekligini düzellin

Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye glrer.

-150-

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2002/96/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştınlmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Altematifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu esyalanını lade etme yerine alternatif olarak, yönetmeliiklerre uygun olarak çalışan geri dönüşüm merkezerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıklann artırılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara ekenlen ve elektrikli sistemi bulunmayan aksesuar ile yardımı malzemeler bu düzenleme menuf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

-151-

TR

Servis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışınız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlanımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategorl Örnek
Aşınma parçalan*	Kayış, kömür fırçaları
Sarf malzemesi/Sarf parçalan*	Biçak
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dimenizi rica ederiz. Anza bildiriminizde anzayı aynıtı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa başlan beri mi arızalıydı?
  Anza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomlan)?
• Sizce aletin anzalı ana işlevi nedir (ana semptom)?

Bu işlevi açıklayınız.

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alot veya cihaznız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Garantı kapsamında sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahildir. Bu durumlarda garanti hizmetleri sadece anzanın onanımı veya aletin değiştirilmesi ise sınırlıdır. Aletlerimizin ve cihazlanımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütten dikkate alınz. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garantı Sözleşmesi geçerli değildir.
3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliiklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalının yetersiz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatatlara aykın kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde-nin gimesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

1. Garanti süresi 24 aydir ve garanti süresi aletin satın alındığı tarihte başlar. Arzayı tespit ettijinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onanılması veya değiştirilmesi garanti süreslinin uzamasına yol açmaz ayrıca onarilan alet veya taklan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.
2. Garanti hakkından faydalanmak için anzalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin anzası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara alıfta bulunuruz.

-153-
