BEM 1032 - çim biçme makinesi Bavaria - Ücretsiz kullanım kılavuzu

Ürün Türü	Elektrikli Çim Biçme Makinesi
Marka	Bavaria (Einhell grubu)
Ürün Referansı	BEM 1032 - 3400125
EAN Kodu	4006825602531
Motor Gücü	1 000 W
Besleme	230-240 V / 50 Hz
Kesme Genişliği	32 cm
Kesme Yüksekliği	3 pozisyon - 20 ila 60 mm
Toplama Kutusu Kapasitesi	25 litre
Kutunun Malzemesi	ABS Plastik
Bıçak Dönme Hızı	3 450 devir/dak
Tekerlek Çapı	125 mm (ön ve arka)
Tavsiye Edilen Alan	300 m²'ye kadar

Sık sorulan sorular - BEM 1032 Bavaria

Bavaria BEM 1032 hangi büyüklükte bir çim alanı biçebilir?

BEM 1032, 32 cm kesim genişliğine sahip 1.000 W'lık bir elektrikli çim biçme makinesidir ve 300 m²'ye kadar bahçeler için uygundur. Bunun ötesinde, güç kablosunun uzunluğu pratik bir kısıtlama haline gelebilir.

BEM 1032'nin kesim yüksekliği nasıl ayarlanır?

Kesim yüksekliği 20 ila 60 mm arasında 3 pozisyonda ayarlanabilir. Ayar genellikle şasi üzerindeki merkezi veya yan bir kaldıraç ile yapılır. İlk biçim için 40-60 mm'den başlayın, ardından kademeli olarak alçaltın.

Toplama haznesinin kapasitesi nedir?

ABS plastikten yapılmış toplama haznesi 25 litre kapasiteye sahiptir. Kesim tertibatının tıkanmasını önlemek için hazneyi tamamen dolmadan önce boşaltın.

Çim biçme makinesi çalışmıyor, önce neyi kontrol etmeliyim?

Önce prizde elektrik olduğundan ve uzatma kablosunun zarar görmediğinden emin olun. BEM 1032'de çift hareketli bir güvenlik mekanizması vardır: güvenlik kolunun başlat düğmesiyle aynı anda basılı tutulması gerekir. Ayrıca elektrik tesisatınızdaki devre kesiciyi kontrol edin.

Çim biçme makinesi kullanım sırasında duruyor, neden?

Ani bir durma genellikle çok uzun veya çok nemli ot nedeniyle motorun aşırı yüklenmesini gösterebilir. Kesim yüksekliğini artırın, motorun 10 ila 15 dakika soğumasını bekleyin ve yeniden başlayın. Asla ıslak bir çimi biçmeyin.

Çim biçme sırasında elektrik kablosunu nasıl koruyabilirim?

Kabloyu ilerleme yönünüzün tersine olacak şekilde arkanızda bırakın. BEM 1032, makine girişinde kablo koruma (kopma önleyici) cihazına sahiptir. Her zaman uygun bir uzatma kablosu (minimum kesit 1,5 mm²) ve 30 mA diferansiyel devre kesicili bir priz kullanın.

Kesim bıçağı nasıl değiştirilir?

Herhangi bir müdahale öncesinde çim biçme makinesini fişten çekin. Makineyi yan yatırın, bıçağın merkezi civatasını gevşetmek için saat yönünde çevirerek sökün, eski bıçağı çıkarın ve uyumlu BEM 1032 yedek bıçağını takın. Tam referans için kılavuza veya Spareka gibi bir parça satıcısına danışın.

BEM 1032'yi kullanım sonrası nasıl temizler ve saklarım?

Çim biçme makinesinin fişini çekin, hazneyi boşaltın ve alt bıçak koruyucusunu kuru bir fırça veya hava püskürtme ile temizleyin. Motor ve elektrikli parçalara doğrudan su püskürtmeyin. Gidon, dikey konumda kompakt bir depolama için katlanır.

BEM 1032 eğimli arazide kullanılabilir mi?

Evet, ancak bu tür elektrikli çim biçme makineleri için önerilen maksimum eğim genellikle 20° (yaklaşık %35) civarındadır. Bunun ötesinde kayma ve kontrol kaybı riski artar. Her zaman eğime dik olarak biçin, asla eğim yönünde değil.

BEM 1032 ile hangi uzatma kablosunu kullanmalıyım?

Dış mekan kullanımı için 25 m'ye kadar uzunluklar için en az 1,5 mm² kesitli, daha uzun mesafeler için 2,5 mm² kesitli bir uzatma kablosu kullanın. Kullanım sırasında kablonun tamamen açılmış olduğundan emin olun, aksi takdirde aşırı ısınma olabilir. IP44 (su sıçramasına dayanıklı) ibaresine sahip olduğundan emin olun.

Bavaria BEM 1032 için yedek parçalar nerede bulunabilir?

BEM 1032, Einhell grubu tarafından Bavaria markası altında dağıtılmaktadır (üretici referansı 3400125). Yedek bıçak, hazne veya tekerlek gibi parçalar Spareka veya 190cc.fr gibi uzman sitelerde bulunabilir. Siparişinizde mutlaka 3400125 referansını belirtin.

KULLANIM KILAVUZU BEM 1032 Bavaria

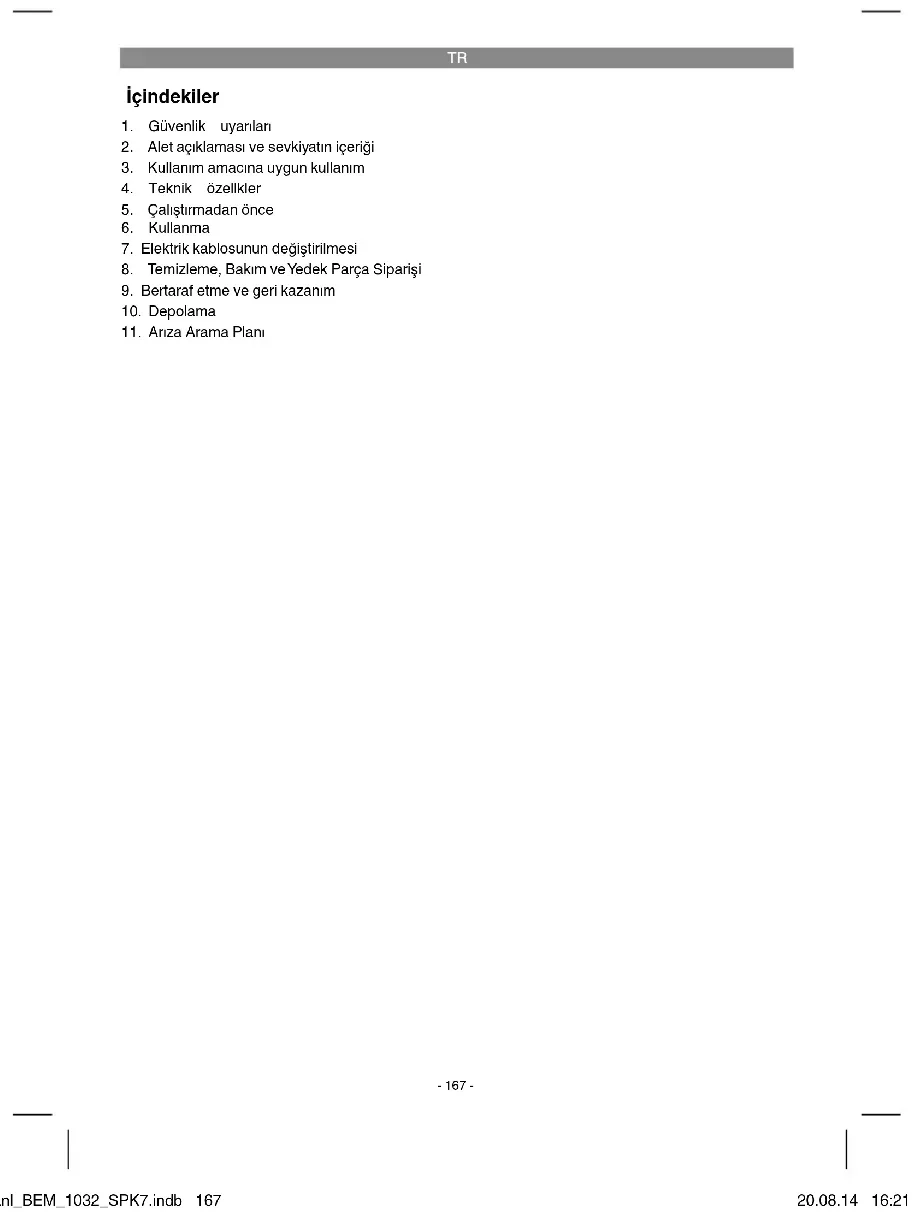

TR Orijinal Kullanma Talimatı Elektrikil Çlm Blçme Makinesl

1. Güvenlik uyarılan
2. Alet açıklaması ve sevkiyatın içeriği
3. Kullanım amacına uygun kullanım
4. Teknik özellikler
5. Çalıştırmadan önce
6. Kullanma
7. Elektrik kablosunun değiştirilmesi
8. Temizleme, Bakım ve Yedek Parça Siparişi
9. Bertaraf etme ve geri kazanım
10. Depolama
11. Anza Arama Plan

-167-

TR

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Bu cihazın kısıtlı fiziksel, sensörik veya zihinsel özelliklere kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacaklarına dair bilgi verildiğinde cihazı kullanmalarına izin verilmiştir. Cihaz ile oynamalarını önlemek için çocuklar cihazı kullanırken gözetim altında tutulmalıdır.

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici firma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

-168-

TR

Tehlike!

Yaralanmalan ve hasarlan önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenile Kullanma Talimatını / Güvenlik Uyarlarını dikkatlice okuyun. İçeriği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka Kışliere verdiginizde bu Kullanma Talimatını / Güvenlik Uyarlarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazalan ve hasarlardan herhanglı bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Alet üzerindeki uyarı etiketinin açıklanması (bkz. Şekil 9)

1= Aleti çalıştırmadan önce Kullanma Talimatını okuyun!
2= Üçüncü şahısıları makinenin tehlikeli bölümün- den uzaklaştının!
3= Dikkat! – Keskin biçak – Onarım çalışmalarına başlamadan önce veya elektrik kablosu hasar gördüğünde fisi prizden çıkarın! Motor kapatıldıktan sonra biçaklar dönmeye devam eder!
4= Dikkat, elektrik kablosunu biçaklardan uzak tutun!

2. Alet açıklaması ve sevklyatın içeriği

2.1 Alet açıklaması (Şekil 1/2)

1. Üst dümen takımı
2. Kablo çekme yükü azaltması
3. Alt dümen takımı
4. Disan atma kapağı
5. Taşıma sapı
6. Çim toplama torbası
7. Fis
8. Açık/Kapalı şalteri

9. Çim toplama torbası, üst gövde parçası

10. Çim toplama torbası, alt gövde parçası

11. 4 Tekerlek
12. 4 Tekerlek kapağı
13. 4 Kopilya
14. Alt dümer
15. 2 Alt dümen sabitleme civatası
16. 4 tekerlek rondelasi
17. 2 Kablo sabitleme mandali
18. 2 Üst dümen sabitleme civatası
19. 2 Üst dümen sabitleme somunu

2.2 Sevkiyatın içerliği

Satın almış olduğunuz ürünün eksik parçası olup olmadığıni sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fis veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkann.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde)
  • Ambalaj içindeki parçalann eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalannın transport esnasında hasar görüp görmediğini kontrol edin.
• Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

• Elektrikli çim biçme makinesi
• Cim toplama torbası
• ÖrijinalKullanmaTalimatı
• GüvenlikUyanları

TR

3. Kullanım amacına uygun kullanım

Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır.

Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçimte makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanılan kapsamaz.

Dikkat! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalışık, çit, yabancı otlann veya sardınılmış şekildeki bitkilerin veya çati katlanındaki chlorinein, balkon saksılarındaki bitkilerin kesilmesinde veya yürüyüş wollanının temizlenmesi (aspirasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işlemlinde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvallanın düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işlemlinde motorlu çapa olarak da kullanılması yasaktır.

İş güvenliği sebeplerinden dolayı çim biçme makinesinin, üretici firma tarafından özellikle öngörümediği ve izin verilmediği takdirde başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlanmizin ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Sebeke gerilimi ....230-240V \~ 50Hz

Güç: 1000 W

Motor devri: 3450 dev/dak

Kesim genişliği: 32 cm

Kesim yükseklikleri: ...... 30-55 mm; 3 kademeli

Çim toplama torbası kapasitesi: .....25 Litre

Kullanıcı yerindeki L_p4 : 80,4 dB(A)

Sapma K_pA : 3 dB(A)

Ses güç seviyesi L _Na : 96 dB(A)

Sapma K_WA : 3 dB(A)

Gövde titreşimi a: 1,632 m/s²

Sapma K 1,5 m/s

Koruma sınıfı: ......II /回

Tehlike!

Gürültü ve titreşim

Gürültü ve titreşim değerleri EN ISO 3744: 1995,

EN ISO 11201: 1995 ve EN ISO 20643: 2005

nomlarına göre ölçülmüştür

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgarlye indirin!

• Sadece hasarlı ve arızalı olmayan aletler
kullanın.
- Aletlerin düzenli olarak bakımını yapın ve temizleyin.
- Çalışma tarzınızı alete göre ayarlayın.
• Aletlerinize aşırı yüklenmeyin.
- Gerektiğinde anzalı aletin kontrol edilmesini sağlayın.
• Aleti kullanmadığınızda kapatın.
- İş eldiveni takın.

Dikkat!

Kalan riskler

Bu elektrikli aleti, kullanma tallmatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modell İtlbarı İle aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

TR

ikaz!

Bu makine işletim esnasında elektromanyetik alan oluşturulur. Bu alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi tehlikeleri veya hayati derecedeki yaralanmaları azaltmak için, vücudunda medikal implant bulunan kişilerin bu makineyi kullanmadan önce doktoruna ve üretici firmaya başvurmalannı tavsiye ederiz.

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin.

ikaz!

Makine üzerinde ayar işlemi yapmadan önce daima fışı prizden çıkarın.

Çim biçme makinesi demonte edilmiş şekilde savk edilir.

Çim biçme makinesini kullanmadan önce komple dümen takımı ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmalan sırasıyla takip edin ve montaji kolay şekilde gerçekleştirebilmeniz için açıklamaların yanındaki şekillere bakınız.

Tekerleklerin montajı (Şekil 3a - 3d):

Tekerleklerin montajı için şekillerde 3a - 3d açıklanan çalışmalan gerçekleştirin.

Dümen montajı (Şekil 4a – 4c)

Alt dümdenden (Şekil 2/Poz. 14) birini alın ve civata (Şekil 2/Poz. 15) ile Şekil 4a'da gösterildiği gibi sabitleyin. Karşı tarafta da dümeni aynı şekilde sabitleyin. Üst dümeni (Şekil 1/Poz. 1) alt düme- ne (Şekil 2/Poz. 14) Şekil 4b'de gösterildiği gibi sabitleyin. Son olarak kablo bagi (Şekill 2/Poz. 17) ile motor kablosunu dümene sabitleyin (Şekill 4c/ Poz. A).

Çim toplama torbasının montajı (Şekil 5a-5b)

Çim toplama torbası altı ve üst gövde parçalarını (Şekil 5a / Poz. 9, 10) birleştirlin. Bütün plastik tırnakların çopeçevre doğru şekilde yerine geçmesine dikkat edin. Çim toplama torbasını takarken motor durdurulacaktır ve biçak dönmemelidir. Çim toplama torbası çim biome makinesinde her iki kancaya (Şekil 5b) asılacaktır. Bunun için dışarı atma kapağını (Şekil 5b/ Poz. 4) bir elinizle kaldırının ve diğer eliniz ile toplama torbasını takın. Dışarı atma kapağı yay ile toplama torbasına doğru

çekilir.

Kesim Yüksekliğinin Ayarlanması

ikaz!

Kesim yüksekliğinin ayarlanması sadece motor dururken ve elektrik kablosu sökülü durumdayken yapılacaktır.

Çim biçme işlemine başlamadan önce bıçakların körelmiş ve bıçak bağlantı elemanlarının hasarlı olup olmadığıni kontrol edin. Makine balansının bozulmasını önlemek için körelmiş ve/veya hasarlı bıçakları değiştirin. Bu kontrol işlemini yapmadan önce motoru durdurun ve elektrik kablosu fişini prizden çıkarın.

Kesim yüksekliği ayarı Şekil 6'de gösterildiği gibi yapılacaktır. Bunun için makineyi ters döndürün ve yana devirin. Biçağın çimlere paralel şekilde hareket etmesi için ön ve arka aksı aynı centik pozisyonuna getirin.

Pozisyon Kesim yüksekliği

1 55mm

2 40mm

3 30mm

5 - 50mm

Elektrik bağlantısı

Çim biçme makinesi her 230-240 Volt alternatif akım prizine bağlanabilir. Fakat kullanılacak priz, 16A sigorta ve max. 30 mA hata akım koruma şalteri (RCD) ile donatılmış priz olacaktır.

Elektrik kablosu

Daima hasarlı olmayan elektrik kablosu kullanın. Makinenin çalıştılması için gerekli olan elektrikli kablo fazla uzun olmamalıdır (max. 50m). Kullanılacak elektrik kablosu aşırı uzun olduğunda elektrik motorunun gücü azalacaktır. Kullanılacak elektrik kablosunun kesiti 3 x 1,5mm2 olmalıdır. Çim biçimec makinesinin elektrik kablolarında genellikle izolasyon hasarlan oluşur.

Oluşan bu hasarların sebebi şunlardır:

• Kablonun üzerinden geçilmesi nedeniyle kabloda kesik yerleri oluşur
• Kablokapı ve pencerelerin altından geçirildiğinde sıkışır ve ezilme yerleri oluşur
• Izolasyonun eskirmesi nedeniyle çatlaklar oluşur
• Elektrik kablosu yönetmeliklere uygun şekilde bağlanmadığından veya korunmadığından bükülme yerleri oluşur

TR

Kullanılacak elektrik kablosu en az H05RN-F tipi ve 3 telli olmalıdır. Elektrik kablosunun üzerinde tip işaretinin bulunması zorunludur. Sadece üzerinde tip ijaretl bulunan elektrik kablolanni satın alınız! Elektrik kablosunun fiş ve kuplaj kutuları lastik malzemeden olmalı ve suya karşı korunmuş olmalıdır. Elektrik kablosu çok uzun olmamalıdır. Aşırı uzun elektrik kabılan daha geniş kablo ke- sitine sahip olmalıdır. Elektrik kablosu ve bağlantı elemanlarının hasarlı olup olmadığı düzenli olarak kontrol edilmelidir. Makinenin kontrol işlemi esnasında gerilim besiemesinin kapalı olmasına dikkat edin. Makineyi çalıştırmadan önce makaya sarılmış olan elektrik kablosu tamamen makaradan boşaltın. Elektrik kablosu, fiş ve kuplaj kutularında hasar, bürülme ve ezilme olup olmadığıını kontrol ediniz.

6. Kullanma

Elektrik kablosunu fişe takın (Şekil 1/Poz. 7) ve kabloyu kablo çekme yükü azaltması (Şekil 7) ile emniyetleyin. Elektrik kablosu için öngörülen sabitleme elemanının (kablo tutma elemanı) kullanılması zorunludur.

Dikkat!

Makinenin istenmeden çalıştırılması engellemek için çim biçme makinesi çalıştırma blokajı (Şekil 7/Poz.1) ile donatılmıştır. Kurmanda düğmesine (Şekil 7 / Poz.2) basılmadan önce bu çalıştırma blokaj düğmesine basılacaktır. Düğme brakıldığında çim biçme makinesi kapatılır. Makineyi kolayca kullanabilmesyi öğrenmek ve makinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Makine üzerinde onanım ve bakım çalışması yapmadan önce Riversın dönmemesi ve elektrik bağlantısının kesilmesi gerekmektedir.

İkaz! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan biçak yaralanmalara sebep olabilir.

Atık dışarı atma kapağını ve çim toplama torbasını daima itinalı şekilde takın. Torbayı sökmeden önce daima motoru durdurun.

Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme İşlemi esnasında, eğimli arazilerde ve callık bölümlerde

makinenin yönünü değiştirirken çok dikkatli olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin.

Eğimli arazide çim biçme işlemi yaparken daima eğime paralel yani eğimin enine doğru kesim yapın.

İş güvenliği sebeplerinden dolayı eğimi 15 dere- ceden fazla olan arazilerde çim biçme işleminin çim biçme makinesi ile yapılması yasaktır.

Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatli olun. Ayağınız dolanarak düşme tehlikesi vardır!

Doğru Çim Biçme Kuralları

Çim biçerken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir.

Makinenin bıçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bıçaklar ile yapılan bıçme işlemi sonucunda çimler tam kesilemeyecek ve sararacaktır.

Kesilen alanın temiz bir görünüm sergilemesi için çım biçme maklinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir.

Çimlerin hangi spiklıta kesileceği çim büyüme hızına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iki kez ve bu aylann dışında haftada bir kez bilecektir. Kesim yüksekligi 4 - 6cm arasında olmalıdır ve bir sonraki kesime kadar çimler yaklaşık 4 - 5cm büyüme-lidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunan yansından fazlasını kesmeyıliz. Çim biçme makinesi gövdesinin alt tarafini temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır, kesme kalitesini ve kesilen çimin dışan atılmasını etkiler.

Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki- neyi yukarı doğru pozisyonlayarak engelleyin.

Kesim yüksekliğini çilmin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin.

TR

Biçak üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun. Motor durdurulduktan sonra biçagın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle biçagı elden durdurmayı denemeyin.

Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kontrol edin. Biçak koreldiğinde biçagı bileyin veya yenisi ile değiştirin. Dönmekte olan biçak herhangi bir cislme çarptığında çım biçme makinesini durdurun ve biçagın tamamen durmasını bekleyin. Biçak tamamen durduktan sonra biçak ve bicak tutma elemanının durumunu kontrol edin. Bu elemanlanın hasar görmesi durumunda değiştirilecektir.

Kullanacagınız elektrik kablosunu prizin önüne halka şeklinde koyun. Çim biçme işlemini yaparken prizden uzaklaşarak hareket edin ve elektrik kablosunun, makine ile üzerinden geçmeyi engellemek için dalma kesilmiş olan çımlin üzerinde bulunmasına dikkat edin.

Çim biçilen alan üzerinde çim artıkları kalmaya başladığıda çim toplama torbası dolmuş de-mektir ve boşaltılması gerekir. Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin.

Çim toplama torbasını sökerken bir elinizle atık dışarı atıma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkann. İş güvenliği sebeplerinden dolayı torba yerinden çıkanırken atık dışarı atıma kapağı kapanır ve dışarı atıma deligini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmal için çim biçme makinesini yaklaşık 1m geri çekin.

Bıçak bölümünde ve çalışma aleti içinde bulunan çim artıklarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın.

Çim artıklannın iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle ağın içi kullanımdan sonra temizlenmelidir.

Çim toplama torbasını sadece motor kapalı ve bıçak durmuş vaziyetteyken takın.

Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst taraftan yerine takın.

7. Elektrik kablosunun değiştirilmesi

Tehlike!

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

8.1 Temizleme

• Koruma tertilbatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvi sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.

8.2 Kömür fırçalar

Aşın kıvılcım oluştuğunda kömür fırçaların elektrikçi uzman personel tarafından kontrol edilmesini sağlayın. Tehlike! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

8.2 Bakım

• Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamalan, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.
• Çim biçme makinesinin su altında, öze- likle yüksek basınçlı temizlerne aleti ile yıkanması yasaktır. Çim biçme makinesi lle güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sık şekilde bağlı olmasını sağlayın
• Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.
• Aşınmış veya hasar görmüş parçaları değiştirin.
  • Çim biçme makinesini kuru bir yerde

-173-

TR

saklayınız.

• Makinenin uzun ömürlü olması için tüm civatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.
• Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybını önleyecek çimlerin düzenli ve kolay şekilde biçilmesi sağlanacaktır. Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin. Oluşan kirlenmeyl toziriklanakin sobraptı ve kullamten
• Aşınmaya en fazla maruz kalan parça biçaktır. Bıçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Bıçak aşındığında derhal değiştirilecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler meydana geldiğinde bunun sebebi biçak balans ayarının bozulmuş olması veya biçagın darbe nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda biçagın değiştirilmesi gerekmektedir.
• Makine içinde bakımı yapılacak başka parça yoktur.

8.3 Bıçak Değiştirme

İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tavsiye ederiz. Dikkat! İş eldiveni takın! Sadece orijinal bıçak kullanım, aksi takdirde bıçak fonksiyonu ve çalışma güvenliği garanti edilemez.

Bıçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:

1. Bağlantı civatasını açın (Şekil 8a).
2. Biçağı yerinden çıkarın ve yerine yenisini takın.
3. Yeni bıçağı yerleştirirken bıçağın montaj yönüne dikkat edin. Bıçağın kanatları motor bölümüne sarkmalıdır (bkz. Şekil 8a). Kule tipi yuvalar bıçak üzerindeki delikler ile örtüşmelidir (bkz. Sekil 8b).
4. Son olarak universal anahtar ile civatayı sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır.

Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin. Her sezon başında mutlaka bıçağın durumunu kontrol edin.

Makinede arıza meydana geldiğinde ve onarım yapılması gerektliğinde müşteri hizmetleri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.

8.5 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

• Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça

numarasi

Güncel bilgiler ve fi yatlar internette

www.isc-gmbh.info sayfasında açıklanmıştır.

Yedekbiçak Ürün Nr.:90.600.47

9. Bertaraf etme ve geri kazanım

Transport hasarlanın önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj harmaddedir ve böylece geri kazanılabilir veya geri kazanım sisteme iade edilebilir. Alet ve aksesuarlan örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Anzalı parçalan evsel atıklam atildiği çöpe atmayın. Alet, yönetimeliklere uygun şekilde bertaraf edilmesi için özel atik toplama merkezlerine teslim edilmeliir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenibilirsiniz.

10. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 °C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın.

TR

1. Arıza Arama Planı

Anza Olası Sebepleri Giderllmesi
Motor çalışmıyor	a) Kondenzatör arızalıb) Fişe cereyan gelmiyorc) Kablo arızalıd) Şalter Fiş kombinezonu arızalıe) Motor veya kondenzatördeki elekt- rık bağlantıları ayrıldıf) Makine yüksek boydaki çim içinde duruyorg) Biçak gövdesi tıkalı	a) Müşteri hizmetleri servisi tarafından onarılacaktırb) Kablo ve sigortayı kontrol edinc) Kontrol edind) Müşteri hizmetleri servisi tarafındane) Müşteri hizmetleri servisi tarafındanf) Daha alcak boylu çim veya önce-den kesilmiş olan alan üzerinde çalıştırın; gerektiğiinde kesim yüksekligini değiştiring) Biçağın serbest dönmesini sağlamak için gövdeyi temizleyin
Motorunçalışma kapasitesi zayıflıyor	a) Çim çok uzun veya çok ıslakb) Biçak gövdesi tıkalıc) Biçak aşırı derecede körelmiştir	a) Kesimyüksekligini düzeltinb) Gövdeyi temizleyinc) Biçağı değiştirin
Kesim düzensiz gerçekleşiyor	a) Biçak aşınmıştırb) Kesim yüksekligi yanlış ayarlanmıştır	a) Biçağı değiştirin veya bileyinb) Kesim yüksekligini düzeltin

Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer.

-175-

TR

-

Sadece AB Ülkeleri İçin Gecerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştınlmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri ve eşyalanını iade etme yerine alternatif olarak, yönetimleiklerre uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıklan artırılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardıcılı malzemeler bu düzenlenmeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca ISC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

-176-

TR

Servis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırz, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlanımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçalan*	Kayış, kömür fırçaları
Sarf malzemesi/Sarf parçalan*	Biçak
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil-dimenizi rica ederiz. Anza bildiriminizde anızayı aynıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Anza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomlan)?
• Sizce aletin anzalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

-177-

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozuldüğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Haklarımız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Garantı kapsamında sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahildir. Bu durumlarda garanti hizmetleri sadece anzann onanını veya aletin değiştirilmesi ile sınırlıdır. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyi işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garantı Sözleşmesi geçerli değilir.
3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykin yapılan montajlardan vo tesisatlardan kaynaklanan hasarlar, kullanma taliimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibli), kullanım amacına veya taliamatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım vo güvenlik taliamatlarına riayet edilmemosinden kaynaklanan hasarlar veya aletin anormal çevre koşullanna maruz bırakılması veya bakım ve temizlik çalışmalannın yetersiz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya tali/matlara aykıın kullanımdan kaynaklanan hasarlar (örmeğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazin içine yabancı maddenin girmesi (örmeğin kum, taş veya toz, transport hasarlan), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örmeğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

1. Garanti süresi 24 aydir ve garanti süresi aletin satın alındığı tarihte başlar. Anzayı tespit ettiinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onanılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarilan alet veya takılan parcalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.
2. Garanti hakkından faydalanmak için anzalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin anzası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

-178-
