PW507AC - Yüksek basınçlı yıkayıcı Vonroc - Ücretsiz kullanım kılavuzu

Ürün Tipi	Yüksek Basınçlı Temizleyici
Marka	Vonroc
Model	PW507AC
Besleme Gerilimi	220-240 V ~ 50/60 Hz
Çekilen Güç	1400 W
Nominal Basınç	80 bar
İzin Verilen Basınç	110 bar
Nominal Akış Hızı	5,5 l/min
Maksimum Akış Hızı	6,5 l/min
Maksimum Su Sıcaklığı	50 °C
Maksimum Su Besleme Basıncı	12 bar
Ağırlık	5,88 kg
Koruma Derecesi	IPX5
Koruma Sınıfı	II (çift yalıtımlı)
Ses Basıncı Seviyesi (Lpa)	74,6 dB(A) K=3 dB(A)
Ses Gücü Seviyesi (Lwa)	88,3 dB(A) K=3 dB(A)
Titreşim	2,089 m/s²
Ana Fonksiyonlar	Ayarlanabilir lans (doğrusal jet veya fan jet), turbo lans, tetik emniyet kilidi, otomatik motor durdurma (sadece tetik kullanılırken çalışır), termik devre kesici
Dahil Aksesuarlar	Püskürtme tabancası, ayarlanabilir lans, turbo lans, lans uzatması, temizleme iğnesi
Bakım ve Temizlik	Su giriş filtresini düzenli olarak temizleyin; memeyi iğne ile temizleyin; dondan koruyarak saklayın (sıcaklık > +5 °C)
Güvenlik	Çift yalıtım, IPX5, tetik emniyet kilidi, aşırı ısınma durumunda otomatik durdurma, su sıçramalarına karşı koruma, orijinal yedek parça kullanımı önerilir
Garanti	Malzeme ve işçilik hatalarına karşı yasal garanti
Kullanım Amacı	Araç, makine, tekne, bina temizliği; yağ toplayıcısı olmayan motorları temizlemek için kullanmayın

Sık sorulan sorular - PW507AC Vonroc

PW507AC yüksek basınçlı temizleyici nasıl başlatılır?

Uygun bir su beslemesi sağladığınızdan emin olun (maks. 12 bar basınç), yüksek basınçlı hortumu ve tabancayı bağlayın, su girişini açın, havayı boşaltmak için tetiğe basın, ardından cihazı fişe takın ve anahtarı Açık konumuna çevirin. Son olarak, temizliğe başlamak için tetiği açın.

Basınç yetersizse ne yapılmalı?

Su giriş filtresinin tıkalı olmadığını, besleme hortumunun sızdırmadığını ve lans memesinin kirli olmadığını kontrol edin. Gerekirse filtreyi veya memeyi temizleyin. Ayrıca su vanasının tamamen açık olduğundan emin olun.

Temizleyicinin memesi nasıl temizlenir?

Memeyi temizlemek için verilen temizleme iğnesini (13 numaralı parça) kullanın. Kiri çıkarmak için iğneyi meme açıklığına sokun. Optimum basıncı korumak için bunu düzenli olarak yapın.

Bu cihazla deterjan kullanılabilir mi?

Evet, yalnızca üretici tarafından sağlanan veya önerilen deterjanı kullanın. Aşındırıcı kimyasallar kullanmayın. Makine temiz su ile çalışacak şekilde tasarlanmıştır; uygun olmayan deterjanların kullanımı cihaza zarar verebilir.

Kışın temizleyici nasıl saklanır?

Donmayı önlemek için temizleyiciyi ve aksesuarlarını tamamen boşaltın. Sıcaklığın +5 °C'nin altına düşmediği havalandırılan bir yerde saklayın. Contaları ve pompayı korumak için dondan koruyun.

Motor aniden durursa ne yapılmalı?

Termik devre kesiciyi etkinleştiren bir aşırı ısınma olabilir. Yeniden başlatmadan önce cihazı 2-3 dakika soğumaya bırakın. Ayrıca şebeke geriliminin yeterli olduğunu ve kullanılan uzatma kablosunun çok uzun veya çok ince olmadığını kontrol edin.

Cihaz yağmur suyu veya filtrelenmemiş su için uygun mudur?

Hayır, temizleyici yalnızca temiz su ile kullanılmalıdır. Filtrelenmemiş veya kirli su, filtreyi tıkayabilir ve pompaya zarar verebilir. Temiz musluk suyu (içme suyu olmayan kabul edilir) veya temiz su deposu kullanın.

Su jeti (doğrusal veya fan) nasıl ayarlanır?

Ayarlanabilir lansın memesini (10 numaralı parça) çevirerek doğrusal jet (yoğun yüksek basınç) ile fan jet (daha geniş temizleme alanı) arasında geçiş yapın. Bunu basınç etkinken yapın.

Yüksek basınç hortumu değiştirilebilir mi?

Evet, güvenliği ve doğru çalışmayı sağlamak için yalnızca üretici tarafından önerilen hortum, bağlantı elemanları ve adaptörleri kullanın. Satıcıya veya VONROC satış sonrası hizmetine başvurun.

Hangi güvenlik önlemleri önemlidir?

Jeti asla insanlara, hayvanlara, elektrikli ekipmanlara veya makinenin kendisine yöneltmeyin. Koruyucu giysi ve işitme koruyucusu kullanın. Kullanımdan sonra tetik emniyet kilidini kullanın. Bakımdan önce her zaman cihazın fişini çekin.

KULLANIM KILAVUZU PW507AC Vonroc

TR Orijinal talimatların çevirisi 88

DİKKAT: Makineyi kullanmadan önce talimatları okuyun.

A 3 9 7 8 6 1 2 10 12 5 11 3 4 13

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muhafaza edin.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Elektrik çarpması riski.

Su püskürtücüyü insanlara veya hayvanlara yöneltmeyin. Su püskürtücüyü üniteye, elektrikli parçalara veya diğer elektrikli kısımlara yöneltmeyin.

Makine, içme suyu şebekesine bağlanmaya yönelik değildir.

Cihazı donmaya karşı koruyun.

Çift kat izolasyonlu.

Ürünü uygun olmayan kaplara atmayin.

Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

GÜVENLIKUYARILARI

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talimatlar elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Elektrik güvenliği

• Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin.
• Eski kablo veya fi şleri değiştirirken:
• Eski kablo veya fi şleri yenileriyle değiştirir değiştirmez atın. Gevşek bir kablo fi şinin elektrik prizine takılması tehlikelidir.
• Uzatma kablosu kullanırken:
• Sadece makinenin güç değerlerine uygun ve onaylı bir uzatma kablosu kullanın. Kablo damarının çapı en az 1,5 mm2 olmalıdır. Uzatma kablosu bir makarada sarılıysa kabloyu daima tamamen açın.
• Tüm elektrik bağlantıları örn. uzatma kablosu, dış mekanlar için onaylı bir su geçirmez tipte olmalı ve buna uygun olarak işaretlenmelidir.

Şu durumlarda makineyi derhal kapatın:

• Şebeke fi şi, şebeke kablosunun kesilmesi veya şebeke kablosunun hasarında.
• Bozuk anahtar durumunda.
• Yanık izolasyon dumanı veya kokusu.

ÖZEL GÜVENLIK KURALLARI

KULLANIM ve BAKIM kılavuzu, temizlik ekipmanının vazgeçilmez bir parçasıdır ve ileride başvurmak üzere güvenli bir yerde saklanmalıdır. Temizleyiciyi satarsanız, el kitabı yeni sahibine teslim edilmelidir.

• Temizleyiciyi çalıştırmadan önce, suyun doğru şekilde alınıp alınmadığından emin olun. Temizleyiciyi su olmadan çalıştırmak contalara zarar verebilir.
• Elektrik fi şini, prizden kablosunu çekerek çıkart-mayın.
• Temizlemek istediğiniz nesneden çok uzaktaysanız, yüksek basınç hortumunu çekerek temizleyiciyi hareket ettirmeyin; ürünle birlikte gelen kolu kullanın.
• TSS cihazı ile donatılmamış versiyonlarda con-talara zarar verebileceğinden, temizlik aletini püskürtücü kapalı olarak 1-2 dakikadan fazla kullanmayın.
• Kişin temizleyiciyi donmaya karşı koruyun.
• Çalışma sırasında havalandırma izgaralarının önünü engellemeyin.

• Kullanılan uzatma kablolarının kesitleri uzunluklarıyla orantılı olmalı, diğer bir deyişle, uzatma kablosu ne kadar uzun olursa kesit de o kadar geniş olmalıdır; “IPX5” koruma seviyesine sahip kablolar kullanılmalıdır.

• Temizleyiciyi su kaynağına mümkün olduğunca YAKIN KONUMA getirin.

• Ambalaj kolayca geri dönüştürülebilir malzemeden yapılmıştır ve kurulumun yapıldığı ülkedeki geçerli yönetmeliklere uygun olarak atılmalıdır.
• Temizleyiciyi yalnızca üretici tarafından izin verilen aksesuar ve yedek parçalarla kullanın. Orijinal aksesuarların ve yedek parçaların kullanılması aletin güvenli ve sorunsuz çalışmasını sağlayacaktır.
• Temizleyici, sağlam ve dengeli bir zemine yerleştirilmelidir.
• Tetiğe istem dışı basılmasından kaçının. Çu-buğu/tetik tertibatını eliniz tetik üzerinde olacak şekilde taşımayın. Daima tetik kilidi mekaniz-masını kullanın.
• Yanlışlıkla çalışmasını önlemek için basınçlı yıkama aletini kullanmayı bıraktığınızda, tetik emniyet kilidinin kullanıldığından emin olun.
• Makineyi kullanmadan önce tüm talimatları okuyun.
• Makineler çocuklar tarafından kullanılamaz. Çocuklar, bu makineyle oynamadıklarından emin olmak için gözlem altında tutulmalıdır. Bu makine, fi ziksel, algısal ya da zihinsel engelli kişiler (çocuklar da dahil) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılmak üzere tasarlanmamıştır.
• Elektrik bağlantısı, kalifi ye bir kişi tarafından yapılmalı ve IEC 60364-1 ile uyumlu olmalıdır. Bu makinenin elektrik beslemesi, toprağa kaçak akım 30 mA değerini aşarsa akımı kesecek bir artık akım cihazı.
• Makine, 0 derecenin üzerindeki bir sıcaklıkta kullanılmak üzere tasarlanmıştır. (Yalnızca H05VV-F güç kablosuna sahip makine için).
• Tehlikeli durumlari önlemek için kaza veya arıza durumunda izlenecek çalıştırma yöntemi (örn. deterjan ile temas durumunda: bolca temiz su ile durulayın).
• Bu makine, üretici tarafından tedarik edilen veya önerilen temizlik maddesi ile birlikte kullanılmak üzere tasarlanmıştır. Diğer temizlik maddeleri veya kimyasalların kullanılması maki- nenin güvenliğini olumsuz yönde etkileyebilir.
• Operatöre kulak koruyucuları takmasını önerin.
• Makineyi, etrafında koruyucu kıyafetler giymemiş kişiler bulunması durumunda kullanmayın.

• Püskürtücüyü, giysi veya ayakkabıları temizlemek için kendinize veya başkalarına doğru yöneltmeyin.

• Patlama riski - Yanıcı sıvıları püskürtmeyin.

• Yüksek basınç hortumları, rakorlar ve kaplinler, makinenin güvenliği için önemlidir. Sadece üreticinin önerdiği hortumları, rakorları ve kaplinleri kullanın. Makine güvenliğini sağlamak için, üretici tarafından üretilen orijinal yedek parçaları veya üreticinin onayladığı parçaları kullanın.
• Geri akış önleyicilerden akan suyun içilebilir su olmadığı kabul edilir.
• Temizlik veya bakım sırasında ve makineyi başka bir işlev için değiştirirken fi şi prizden çekerek makinenin güç kaynağıyla bağlantısı kesilmeli-dir.
• Boyanın hasar görmesini önlemek için püskürtücüü boyanmış yerleri temizlemek için kullanırken en az 30 cm'lik bir mesafeyi korumaya dikkat edin.
• Bir besleme kablosu veya makinenin önemli parçaları örn. emniyet cihazları, yüksek basınç hortumları, tetik mekanizması hasar görmüşse makineyi kullanmayın.
• Bir uzatma kablosu kullanılıyorsa, fi ş ve priz su geçirmez bir yapıda olmalıdır.
• Yetersiz uzatma kabloları tehlikeli olabilir. Bir uzatma kablosu kullanılıyorsa, bu kablo dış mekanda kullanım için uygun olmalı, bağlantısı kuru ve zemine temas etmeyecek şekilde korunmalıdır. Bunun, fi şi zeminden en az 60 mm yukarıda tutan bir kablo makarası vasıtasıyla gerçekleştirilir.
• Termal devre kesicinin yanlışlıkla sıfırlanmasından kaynaklanan bir tehlikeyi önlemek için, bu cihazın gücü örneğin bir zamanlayıcı gibi harici bir anahtarlama cihazı yoluyla sağlanmamalıdır veya şebeke tarafından düzenli olarak açılıp kapanan bir devreye bağlanmamalıdır.
• Makine güvenliğini sağlamak için, lütfen üretici tarafından üretilen orijinal yedek parçaları (püs-kürtücü ucu dahil) veya üreticinin onayladığı parçaları kullanın. Makineyi, hasar görmüş parçaları değiştirmeden kullanmayın.
• Tetik mekanizmasını açarken püskürtme tertibatındaki geri tepme kuvveti tehlikesine dikkat edin ve tabancayı sıkıca tutun.
• Yaralanma riskini azaltmak için, bir makine çocukların yakınında kullanıldığında yakın gözetim gereklidir. Yüksek basınçlı temizleyici çocuklar veya eğitimsiz kişiler tarafından kullanılma-malıdır.
• Makineyi nasıl hızla durduracağını ve basıncını tahliye edeceğinizi öğrenin. Kumandalar hakkın-

da tam olarak bilgi sahibi olun.

Dikkatli davranın ve ne yaptığınızdan emin olun.

- Yorulduğunuzda ya da alkol veya uyuşturucu etkisi altındayken makineyi çalıştırmayın.

- Çalışma alanında başka kişilerin bulunmasına izin vermeyin.

- Fazla uzanmaya çalışmayın veya dengesiz yerlerde ayakta durmayın. Ayaklarını sağlam basın ve daima dengenizi koruyun.

- Kılavuzda belirtilen bakım talimatlarını mutlaka uygulayın.

- Bu makine topraklanmış olmalıdır. Arıza veya bozukluk varsa, topraklama, elektrik çarpması riskini azaltmak üzere elektrik akımı için en düşük direnç içeren bir yol sağlar. Fiş, tüm yerel yasa ve yönetmeliklere uygun olarak yerleştirilmiş ve topraklanmış uygun bir prize takılmalıdır. Makinenin voltaj değeri (V/Hz) yerel elektrik besleme voltajına uygun olmalıdır.

- Prizin doğru şekilde topraklanmış olup olmadığından şüphe ediyorsanız yetkin bir elektrikçi veya servis personeli ile görüşün. Makine ile birlikte verilen fi şi değiştirmeyin. Fiş prize uymuyorsa, yetkin bir elektrikçi tarafından uygun bir priz takılmasını sağlayın. Bu makineyle herhangi bir adaptör kullanmayın.

- Sadece dış mekan kullanımına yönelik uzatma kablolarını kullanın ve prizin suya dayanıklı bir yapıda olmasına dikkat edin. Bu uzatma kablolarının üzerinde “Açık alan makinelerinde kullanıma uygundur; kullanmadığınız zamanlarda kapalı yerlerde saklayın” ibaresi bulunur. Yalnızca, makinenin değerinden daha düşük bir elektrik anma değerine sahip uzatma kablolarını kullanın. Hasarlı uzatma kablolarını kullanmayın. Kullanmadan önce uzatma kablosunu kontrol edin ve hasarlıysa değiştirin. Yetersiz uzatma kabloları tehlikeli olabilir. Uzatma kablosunu başka amaçlarla kullanmayın ve bağlantıı kesmek için herhangi bir kabloyu hızla çekmeyin. Kabloyu ısıdan ve keskin kenarlardan uzak tutun. Makinenin uzatma kablosuyla bağlantısını kesmeden önce daima uzatma kablosunu prizden çekin.

- Elektrik çarpması riskini azaltmak için makineyi yağmur veya fırtına sırasında çalıştırmayın. Tüm bağlantıları kuru ve zemine temas etmeyecek şekilde tutun. Fişe ıslak elle dokunmayın. Makinenin içerisinde su girmesine izin vermek kesinlikle yasaktır.

- Makine çalışırken, lütfen sabit şekilde bir su

beslemesi sağlayın. Su dolaşımı olmaması durumunda makinenin sızdırmazlık halkaları zarar görebilir. Makine çalıştırıldıktan sonra bir veya iki dakika içinde püskürtme çubuğunun açılması gerekir. Aksi takdirde, makine içinde dolaşan suyun sıcaklığı kısa sürede kritik bir noktaya yükselir ve makinenin içindeki sızdırmazlık halkalarına zarar verir.

- Makineyi donma akımından korumak için aşırı soğuk bir yerde çalıştırmayın.

- Bu makine sadece suyla temizlik kullanımı için tasarlanmıştır, aşındırıcı kimyasallar kullanmayın.

- Üretici tarafından verilen veya tavsiye edilen temizlik maddesini kullanın.

- Yüksek basınçlı püskürtücüler kötü amaçlı kullanıldığında tehlikeli olabilir. Püskürtücü, diğer kişilere, hayvanlara, elektrik akımı bulunan ekipmanlara veya makinenin kendisine yöneltilmemelidir. Basınçlı yıkayıcılar lastik yanağına yöneltilmemedir, çünkü onlara zarar verebilir.

- Püskürtücüyü, giysi veya ayakkabıları temizlemek için kendinize veya başkalarına doğru yöneltmeyin.

- Kullanıcı bakımını yapmadan önce elektrik güç kaynağının bağlantısını kesin.

- Elektrik kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya benzer vasıfl ara sahip kişiler tarafından değiştirilmelidir.

- Bir besleme kablosu veya emniyet cihazları, yüksek basınç hortumları, tetik mekanizması gibi diğer önemli parçalar hasar görmüşse makineyi kullanmayın.

- Makine açıldığında su püskürtücünün neden olduğu geri tepmeye dikkat edin.

- Makine taşınırken ve takılırken düz konumda olmalıdır. Makineyi taşırken bu amaçla mevcut olan kolu çekin.

- Su kaynağına bağlayın. Makineler taşınabilir su şebekesine bağlanmak için uygun değildir. Ma-kineyi su kaynağına bağlayın. (Bu bir su deposu olabilir).

- Hasarlıysa boruyu kullanmayın. Bu makineyi taşınabilir su şebekesine bağlamak istiyorsanız, kirli suyun içme suyu sistemine geri akmasını önlemek için su borusuna bir geri akış önleyici takmanız gerekir. Geri akış önleyici EN 60335-2-79 EK AA ile uyumlu olmalıdır.

2. MAKİNE BİLGİSİ

Kullanım amacı

Yüksek basınçlı yıkayıcı olan PW507AC temiz araçların, makinelerin, teknelerin, binaların vb. temizlenmesi için hızlı ve etkilidir. Araç motorlarını sadece uygun yağ tuzaklarının bulunduğu yerlerde temizleyin.

TEKNİK SPESİFİKASYONLAR

Model No. PW507AC
Voltaj 220-240 V~ 50/60Hz
Giriş gücü 1400W
Maks. basınç su beslemesi 12 bar
Maks. su sıcaklığı 50	^
Nominal çalışma akış hızı 5.5 l/min
Maks. çalışma akış hızı 6.5 l/min
Nominal çalışma basıncı 80 bar
Maks. çalışma basıncı 110 bar
Ağırlık 5.88 kg
IP sınıfı IPX5
Koruma sınıfı II
Ses basıncı (LPA)	74.6dB(A), K=3dB(A)
Akustik güç (LWA)	88.3dB(A), K=3dB(A)
Maks. akustik güç (LWA)	92dB(A)
Vibrasyon	2.089m/s ^2

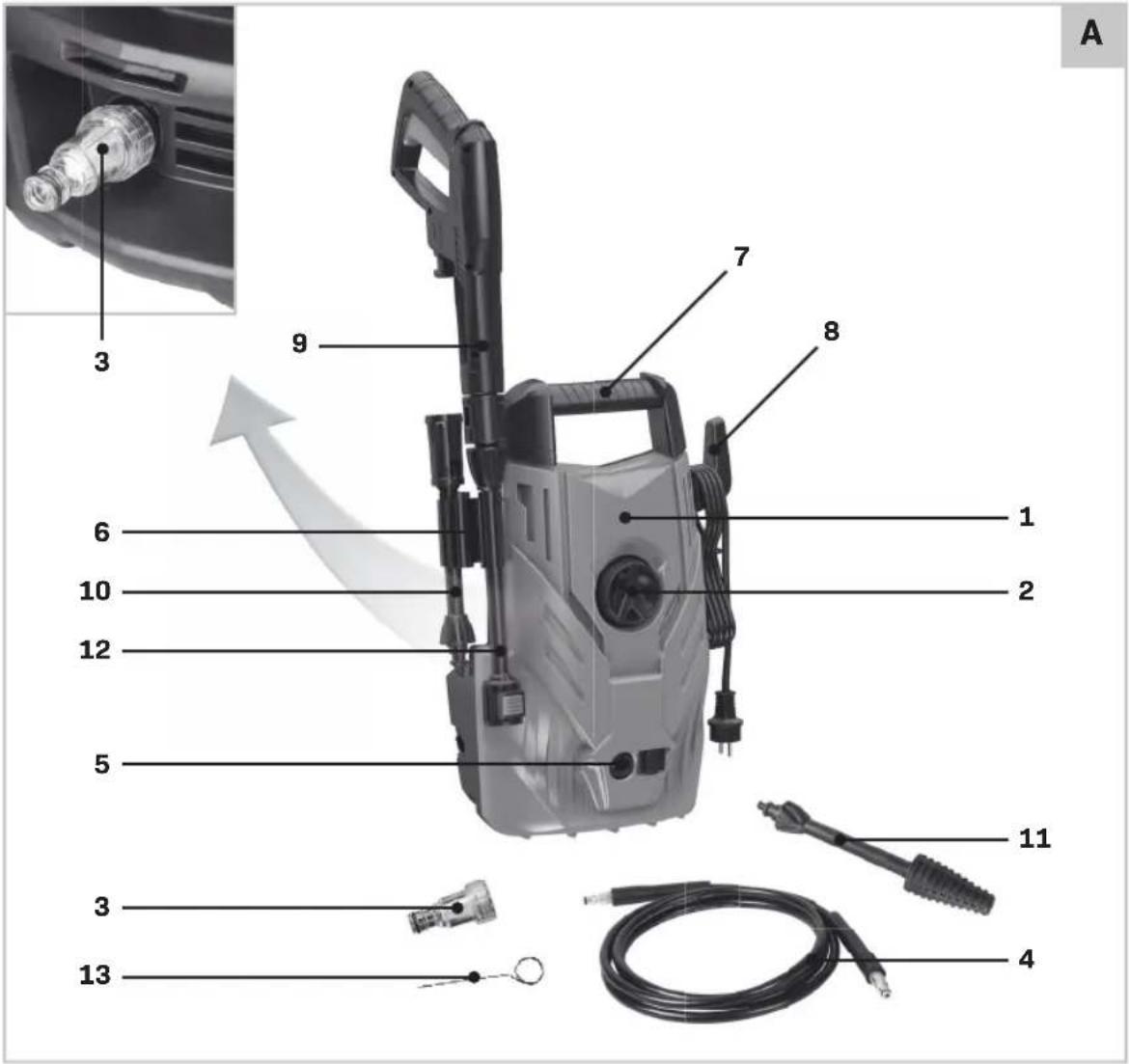

ACIKLAMA

Metindeki numaralar sayfa 2-5'deki çizimleri işaret etmektedir.

1. Yüksek basınçlı temizleyici
2. Açma/kapama düğmesi
3. Su giriş filtresi
4. Yüksek basınç hortumu
5. Su çıkışı
6. Tabanca tutucu
7. Tutamak
8. Kablo tutucu
9. Püskürtme tabancası
10. Ayarlanabilir püskürtme borusu
11. Turbo borusu
12. Boru uzatması
13. Temizleme iğnesi

3. MONTAJ

Montajdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

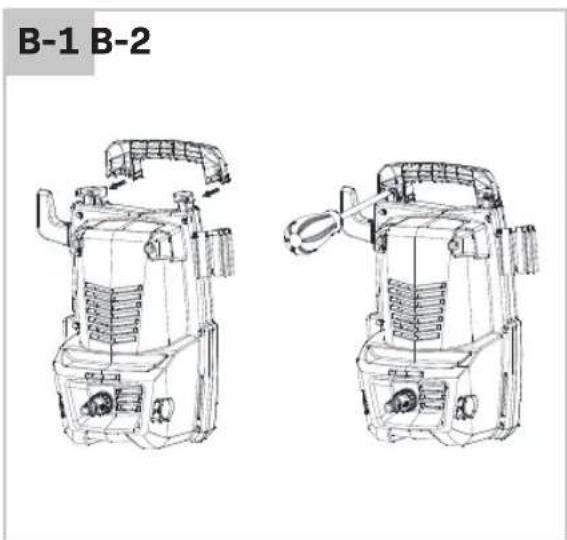

Tutamak montajı (Şekil A, B1)

1. Tutamak (7) Şekil B1'de gösterildiği gibi birleştirin.
2. Vidalari sıkın.

Tabanca tutucu ve kablo tutucunun montajı (Şekil A, B2)

Tabanca tutucu (6) ve kablo tutucuyu (8) Şekil B2'de gösterildiği gibi birleştirin.

4. ÇALIŞTIRMA

Makine, çalıştırma sırasında elektriksel parazitlere neden olabilir.

Bu basınçlı yıkayıcının motoru ÇALIŞMAZ. Motor ancak tetiğe basıldığında çalışacaktır.

Yıkayıcı sadece temiz su ile kullanılmalıdır; filtre edilmemiş su veya aşındırıcı kimyasalların kullanımı yıkayıcıya zarar verecektir.

Motor durur ve yeniden başlatılamazsa, yeniden başlamadan önce 2-3 dakika bekleyin. TERMAL DEVRE KESİCİ DEVREYE GİRDİ.

Açılması (Şekil A,C)

1. Düğmesini (2) "OFF/0" konumuna çevirin.
2. Basınçlı yıkayıcıyı beslemek için uygun bir su kaynağına sahip olduğunuzdan emin olun.
3. Boru (10 / 11) ve boru uzatmasını (12) Şekil C1'de gösterildiği gibi birbirine bağlayın.
4. Yüksek basınç hortumunu (4) Şekil C2'de gösterildiği gibi yıkayıcıya bağlayın ve Şekil C3'te gösterildiği gibi püskürtme tabancasını (9) yüksek basınç hortumuna (4) bağlayın.
5. İnce tel filtrede (3) herhangi bir tıkanma olup olmadığını kontrol edin ve Şekil C4'te gösterildiği gibi makineye monte edin.
6. Su besleme hortumunu takın.
7. Hortumda herhangi bir bükülme olmadığını kontrol edin.
8. Suyu açın ve sızıntı olup olmadığını kontrol edin.
9. Pompa ve hortumlardaki havanın atılmasını sağlamak için tetiği sıkın ve kilitleyin (Şekil C5).

10. Makinenin fişini takın ve düğmesini açın (2).

11. Tetiğin kilidini açın ve basınçlı yıkayıcıyı kullanın (Şekil C5).

Kapatılması

Sistem halen basınç altındayken yüksek basınç tahliye hortumunun (4) makineyle bağlantısını ASLA kesmeyin.

Ünitenin su kaynağını kapatmadan ÖNCE cihazın motorunu DAİMA kapatın. Ünite su olmadan çalıştırılırsa motorun ciddi hasar görme riski mevcuttur.

1. Motoru kapatın (düğmeyi (2) kapalı konuma getirin).
2. Ünitenin fi şini güç kaynağından çıkartın.
3. Su kaynağını kapatın.
4. Sistemin basıncını tahliye etmek için tabancanın (9) tetiğine basın.
5. Bahçe hortumunu basınçlı yıkayıcıdan ayırın.
6. Tabanca güvenlik kilidini devreye sokun (Şekil C5).
7. Ünitenin tüm yüzeylerini hafi f ıslak ve temiz bir bezle silin.

Su kaynağı

Bu ünite sadece soğuk su kaynağı ile kullanılır!

• Basınçlı yıkayıcıyı beslemek için uygun bir su kaynağına sahip olduğunuzdan emin olun. Tüm bağlantıların sıkı olduğunu ve hortumda sızıntı olmadığını kontrol edin.
• Besleme musluğu tamamen açık olmalıdır (henüz basınçlı yıkayıcıyı açmayın).
• Şimdi suyun üniteden geçmesini sağlamak ve havayı dışarı atmak için tetiğe basın (önce tetik kilidini açın).
• Tüm hava tahliye edildiğinde ve su, borunun sonuna ulaştığında basınçlı yıkayıcıyı çalıştırın.

Püskürtücü ucunun ayarlanması (Şekil D)

- Su, püskürtücü ucundan doğrusal veya bir fan şeklinde püskürtülebilir. Önce basıncı açın ve sonra püskürtücü ucunu ayarlayın.

5. BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke prizini şebekeden çıkarın.

Motorun aşırı ısınmasını önlemek için makinenin havalandırma deliklerini temiz tutun. Makine muha-fazasını düzenli olarak (tercihen her kullanımdan sonra) yumuşak bir bez ile temizleyin. Havalandırma deliklerinde toz ve kir olmamasına dikkat edin. Kir çıkmazsa, sabunlu suyla nemlendirilmiş yumuşak bir bez kullanın. Asla petrol, alkol, amonyaklı su vs. kullanmayın. Bu çözücüler plastik parçalara zarar verebilir. Aleti her kullanımdan sonra lütfen hemen temizleyin.

Su giriş fi Itresi (Şekil A)

Su giriş fi İtresi (3), pompaya su girişinin tıkan- masını ve engellenmesini önlemek için düzenli olarak kontrol edilmelidir.

Püskürtücünün temizlenmesi (Şekil A, E)

Püskürtücü tıkandığında, arızaya neden olabilir. Püskürtücü, ucundaki kiri çıkarmak için 'temizleme iğnesi' (13) takılarak temizlenebilir. Depolama ve donma koruması Tamamen boşaltılmayan yüksek basınçlı temizleyici ve aksesuarlar donmadan ötürü zarar görebilir. Yüksek basınçlı temizleyiciyi ve aksesuarları tamamen boşaltın ve donmaya karşı koruyun.

Yüksek basınçlı temizleyiciy hava sıcaklığının +5°C'nin altına düşmediği, iyi havalandırılmış kuru ortamlarda muhafaza edin.

ARIZA

Makine düzgün çalışmazsa, bunun olası bazı nedenleri ve buna uygun bazı çözümler aşağıda verilmiştir:

1. Düğmesine basılmasına rağmen makine çalışmıyor.

• Fiş iyi takılmamış veya elektrik prizi arızalı.
  Fiş, priz ve sigortayı kontrol edin.
• Şebeke gerilimi, çalıştırma için gerekli minimum değerden düşük.
• Şebeke geriliminin yeterli olduğunu kontrol edin.
• Pompa sıkışmış.
  Depolama sonrası talimatlarına bakın.
  Üniteyi kapatın ve motorun soğumasını sağlayın.
• Termal devre kesici devreye girmiş.
• Boruyu su gelecek şekilde açık bırakın.

2. Dalgalı basınç

• Pompa dışarıdan hava emiyor
• Hortumların ve bağlantıların hava geçirmezrikli aletler ayrı olarak toplanmalı ve çevre dostu bir olduğundan emin olun. yolla imha edilmelidir.
• Valfi er kirli, aşınmış veya sıkışmış olabilir. Pompa contaları aşınmış.
• Temizleyin ve değiştirin veya bayiye danışın.
  zrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

3. Pompadan su sizintısı

• Contalar aşınmış
• Kontrol edin ve değiştirin veya bayiye danışın.

4. Motor aniden duruyor

• Aşırı ısınma nedeniyle termal devre kesici etkinleşmiştir.
• Şebeke voltajının teknik özellikleri uygun olduğunu kontrol edin. Çok ince ve uzun bir uzatma kablosu voltaj düşmesine ve sonucunda da motorun aşırı ısınmasına neden olabilir. Soğumasını bekleyin. Ağır hizmet tipi uzatma kabloları kullanın.

5. Pompa gerekli basınca ulaşamıyor.

• Su giriş fi ltresi tıkalı.
• Su giriş fi ltresini temizleyin.
• Pompa, bağlantılar veya hortumlardan içeri hava emiyor
• Tüm bağlantıların hava geçirmez olduğundan emin olun.

- Emme/dağıtım valfl eri tıkalı veya aşınmış.

- Su besleme hortumunun sızdırmadığını kontrol edin.

- Tahliye valfi sıkışmış.

- Valfleri temizleyin veya hava üfleyin.

- Boru ucu hatalı veya aşınmış.

- Regülasyon vidasını gevşetin ve tekrar sıkırtirilebilir. Kontrol edin ve/veya değiştirin.

2012/19/EU'ya ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elekt-

GARANTI

VONROC ürünleri yüksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen süre boyunca materyal ve işçilik açısından kusursuz olacağı garanti edilmektedir. Bu süre zarfında, kusurlu materyal ve/veya işçilikten dolayı üründe herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşebbüs edilen onarım ve/veya değişiklikler.
• Normal aşınma ve eskime.
• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parçaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amaç için ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arızı veya dolaylı zarardan hiçbir halükarda sorumlu olmayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiş-

Onarım ve servis sadece yetkili bir teknisyen veya servis fi rması tarafından yapılmalıdır.

ÇEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri

CE

(TR) Tek sorumlusu biz olmak üzere bu ürünün Avrupa Parlamentosunun 2011/65/EU ve 8 Haziran 2011 tarihli konseyin elektrikli ve elektronik ekipmanlarda belirlenmiş tehlikeli malzeme kullanımının kısıtlanması hakkındaki talimatları ile birlikte aşağıda belirtilen standart ve yönergelere uygun ve uyumlu olduğunu beyan ederiz:

VONROC®

BUILD YOUR FUTURE

©2022 VONROC

WWW.VONROC.COM

2210-04
