Ürün Tipi	Yürüyen Operatörlü Zemin Yıkama Makinesi
Marka	Kärcher
Model	BD 5050 C Bp
Nominal Gerilim	24 V
Pil Kapasitesi	80 Ah (5s)
Toplam Çekilen Güç	1100 W
Fırça Dönüş Hızı	180 dev/dak
Fırça Çapı	510 mm
Çalışma Genişliği	500 mm
Temiz Su Tankı	50 L
Kirli Su Tankı	50 L
Boş Ağırlık	87 kg
Çalışma Ağırlığı (maks)	138 kg
Teorik Temizleme Alanı	2000 m²/sa
Maksimum Eğim	2 %
Maksimum Su Sıcaklığı	50 °C
Ses Seviyesi (LpA)	66 dB(A)
Koruma Sınıfı	IPX3
Temizleme Programları	Dur, Normal, Yoğun, Emiş
Su Akış Ayarı	Evet, döner düğme ile
Pil Tipi	Lityum-iyon (80 Ah)
Şarj Cihazı	Harici, şarj süresi 8 sa (standart) / 2 sa (hızlı)
Ekran	Evet, hata kodları gösterimi ile
Dahil Aksesuarlar	Kırmızı fırça diski (standart), 850 mm emiş çubuğu

Sık sorulan sorular - BD 5050 C Bp Kärcher

Kärcher BD 5050 C Bp zemin yıkama makinesinin pili nasıl şarj edilir?

Pili şarj etmek için, makine tarafındaki pil konektörünü çıkarın ve uygun şarj cihazına (ref. 6.654-479.0 veya 6.654-480.0) bağlayın. Şarj cihazını bir elektrik prizine takın. Şarj süresi yaklaşık 8 sa (standart) veya 2 sa (hızlı)'dır. Şarj sırasında makineyi kullanmayın. Önemli: Şarj cihazının güvenlik talimatlarına uyun.

Ekranda görünen ERR B hata kodu ne anlama geliyor?

ERR B kodu, fırçayı bir yabancı cismin bloke ettiğini gösterir. Çözmek için, program seçiciyi OFF konumuna getirin, emniyet anahtarını bırakın, yabancı cismi çıkarın, 3 saniye bekleyin ve ardından tekrar çalıştırın. Hata devam ederse, satış sonrası servisle iletişime geçin.

Temiz su ve kirli su tanklarının kapasitesi nedir?

Temiz su tankı 50 litre, kirli su tankı da 50 litre kapasiteye sahiptir. Bu, sık sık boşaltma veya doldurma gerektirmeden uzun süreli etkili temizlik sağlar.

Kärcher BD 5050 C Bp'de su akışı nasıl ayarlanır?

Kumanda panelindeki su miktarı ayar düğmesini çevirin. Düşük debi ile başlayın ve istenen sonuca ulaşana kadar kademeli olarak artırın. Çok yüksek debi su kalıntıları bırakabilir.

Fırça diskleri nasıl değiştirilir?

Temizleme kafasını kaldırmak için makineyi gidon seviyesinde aşağı doğru itin. Fırça değiştirme pedalını aşağı bastırın, ardından fırçaya erişmek için makineyi geriye doğru çekin. Yeni fırçayı yere koyun, ardından makineyi üzerine getirin ve kafayı aşağı indirerek yerine oturtun.

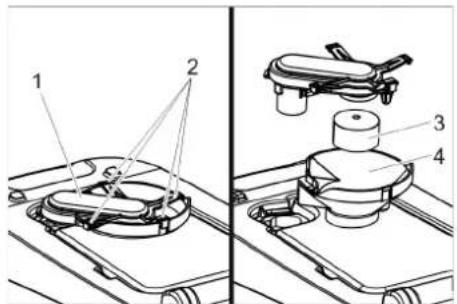

Tiftik süzgeci nasıl temizlenir?

Süzgeç kapağını açın, kapağı saat yönünde çevirerek çıkarın. Süzgeci çıkarın, temiz suyla yıkayın ve yerine geri koyun. Kapağı saat yönünün tersine çevirerek kapatın. Performansı korumak için bu işlemi düzenli olarak yapın.

Makinenin kullanılabileceği maksimum eğim nedir?

Çalışma alanı için izin verilen maksimum eğim %2'dir. Makine daha dik eğimlerde kullanılmamalıdır. Dikkat: Devrilme riskini önlemek için eğimli yüzeylerde kullanmayın.

Kärcher tarafından önerilmeyen deterjanları kullanabilir miyim?

Hayır. Yalnızca Kärcher tarafından önerilen deterjanları kullanın (liste kılavuzda). Uygun olmayan deterjanların kullanımı makineye zarar verebilir ve güvenlik riskleri oluşturabilir. Çözücülerden, hidroklorik veya hidroflorik asitlerden ve çok köpüren ürünlerden kaçının.

Zemin yıkama makinesi güvenli bir şekilde nasıl taşınır?

Taşıma için, taşıma şasisi pedalını kaldırın. Makineyi gidondan iterek hareket ettirin. Yalnızca maksimum değerden (%2) daha az eğimlerde kullanın. Bir araçta taşırken, makineyi yürürlükteki yönergelere göre kayma ve devrilmeye karşı emniyete alın.

Emiş sıyırıcıları nasıl bakım yapılır?

Emiş sıyırıcıları düzenli olarak kontrol edilmelidir. Aşınma işaretine kadar aşınmışlarsa, ters çevrilmeli veya değiştirilmelidir. Bunun için emiş çubuğunu çıkarın, tırtıllı düğmeleri sökün, plastik parçaları çıkarın, sıyırıcıları değiştirin ve her şeyi yeniden takın. Nemli bir bezle temizleyin.

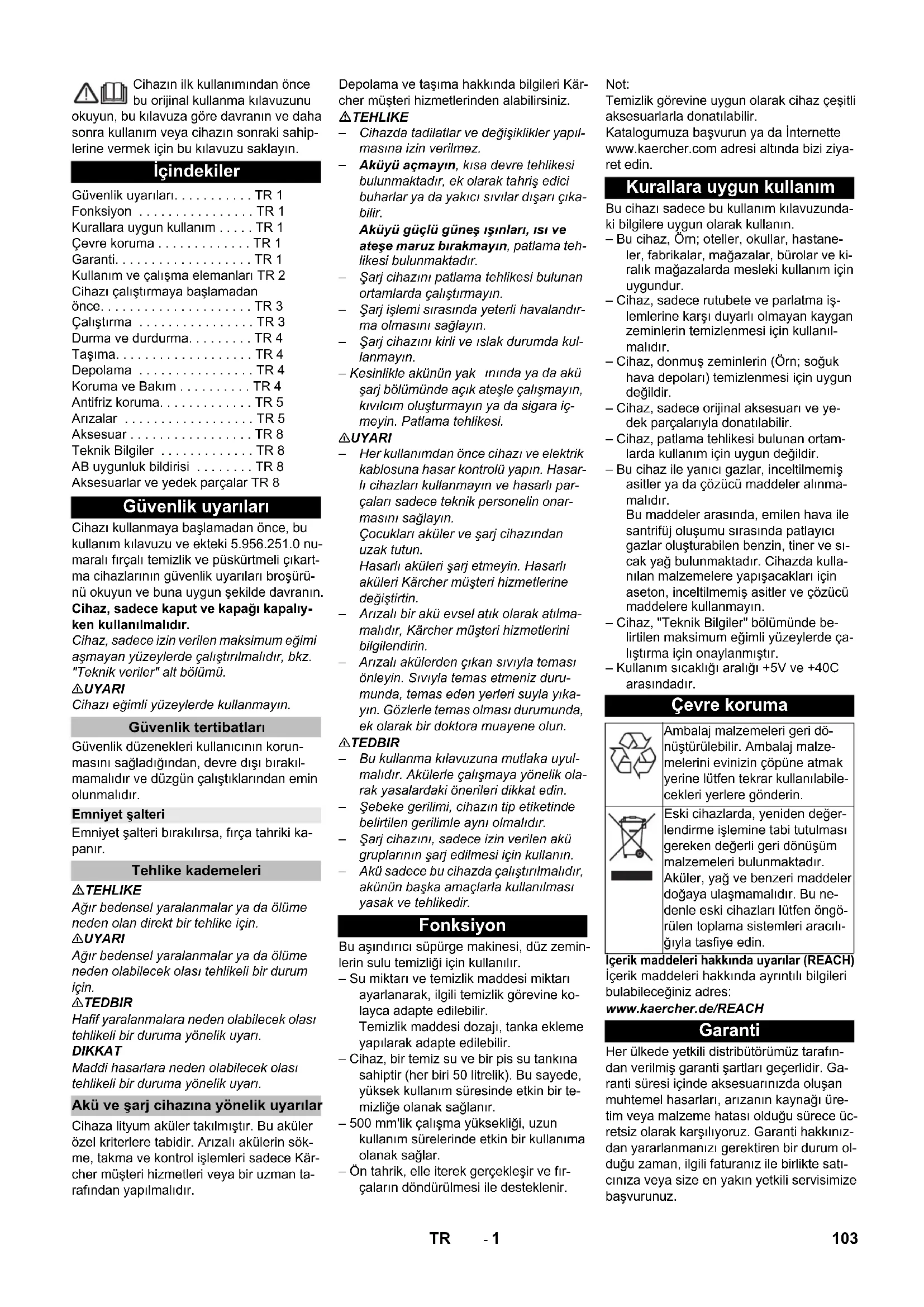

KULLANIM KILAVUZU BD 5050 C Bp Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Güvenlik uyarıları. . . . . . . . . TR 1

Fonksiyon ..... TR 1

Kurallara uygun kullanım ..... TR 1

Çevre koruma ..... TR 1

Garanti....TR 1

Kullanım ve çalışma elemanları TR 2

Cihazı çalıştırmaya başlamadan

önce....TR 3

Çalıştırma ..... TR 3

Durma ve durdurma....TR 4

Taşıma.... TR 4

Depolama ..... TR 4

Koruma ve Bakım ..... TR 4

Antifriz koruma. . . . . . . . . . . . TR 5

Arızalar ..... TR 5

Aksesuar ..... TR 8

Teknik Bilgiler ..... TR 8

AB uygunluk bildirisi ..... TR 8

Aksesuarlar ve yedek parçalar TR 8

Güvenlik uyarıları

Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956.251.0 numaralı fırçalı temizlik ve püskürtmeli çıkartma cihazlarının güvenlik uyarıları broşürünü okuyun ve buna uygun şekilde davranın.

Cihaz, sadece kaput ve kapağı kapalıyken kullanılmalıdır.

Cihaz, sadece izin verilen maksimum eğimi aşmayan yüzeylerde çalıştırılmalıdır, bkz.

"Teknik veriler" alt bölümü.

⚠UYARI

Cihazı eğimli yüzeylerde kullanmayın.

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcıının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Emniyet şalteri

Emniyet şalteri bırakılırsa, fırça tahriki kapanır.

Tehlike kademeleri

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Akü ve şarj cihazına yönelik uyarılar

Cihaza lityum aküler takılmıştır. Bu aküler özel kriterlere tabidir. Arızalı akülerin sökme, takma ve kontrol işlemleri sadece Kärcher müşteri hizmetleri veya bir uzman tarafından yapılmalıdır.

Depolama ve taşıma hakkında bilgileri Kärcher müşteri hizmetlerinden alabilirsiniz.

ATEHLIKE

- Cihazda tadilatlar ve değişiklikler yapılmasına izin verilmez.

- Aküyü açmayın, kısa devre tehlikesi bulunmaktadır, ek olarak tahriş edici buharlar ya da yakıcı sıvılar dışarı çıkabilir.

Aküyü güçlü güneş ışınları, ısı ve ateşe maruz bırakmayın, patlama tehlikesi bulunmaktadır.

- Şarj cihazını patlama tehlikesi bulunan ortamlarda çalıştırmayın.

- Şarj işlemi sırasında yeterli havalandırma olmasını sağlayın.

- Şarj cihazını kirli ve ıslak durumda kullanmayın.

– Kesinlikle akünün yak ınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara iç-meyin. Patlama tehlikesi.

⚠UYARI

- Her kullanımdan önce cihazı ve elektrik kablosuna hasar kontrolü yapın. Hasarlı cihazları kullanmayın ve hasarlı parçaları sadece teknik personelin onarmasını sağlayın.

Çocukları aküler ve şarj cihazından uzak tutun.

Hasarlı aküleri şarj etmeyin. Hasarlı aküleri Kärcher müşteri hizmetlerine değiştirtin.

- Arızalı bir akü evsel atık olarak atılmamalıdır, Kärcher müşteri hizmetlerini bilgilendirin.

- Arızalı akülerden çıkan sıvıyla teması önleyin. Sıvıyla temas etmeniz durumunda, temas eden yerleri suyla yıkayın. Gözlerle temas olması durumunda, ek olarak bir doktora muayene olun.

▲TEDBIR

- Bu kullanma kılavuzuna mutlaka uyulmalıdır. Akülerle çalışmaya yönelik olarak yasalardaki önerileri dikkat edin.

- Şebeke gerilimi, cihazın tip etiketinde belirtilen gerilimle aynı olmalıdır.

- Şarj cihazını, sadece izin verilen akü gruplarının şarj edilmesi için kullanın.

- Akü sadece bu cihazda çalıştırılmalıdır, akünün başka amaçlarla kullanılması yasak ve tehlikedir.

Fonksiyon

Bu aşındırıcı süpürge makinesi, düz zeminlerin sulu temizliği için kullanılır.

– Su miktarı ve temizlik maddesi miktarı ayarlanarak, ilgili temizlik görevine kolayca adapte edilebilir.

Temizlik maddesi dozajı, tanka ekleme yapılarak adapte edilebilir.

– Cihaz, bir temiz su ve bir pis su tankına sahiptir (her biri 50 litrelik). Bu sayede, yüksek kullanım süresinde etkin bir temizliğe olanak sağlanır.

- 500 mm'lik çalışma yüksekliği, uzun kullanım sürelerinde etkin bir kullanıma olanak sağlar.

– Ön tahrik, elle iterek gerçekleşir ve fırçaların döndürülmesi ile desteklenir.

Not:

Temizlik görevine uygun olarak cihaz çeşitli aksesuarlarla donatılabilir.

Katalogumuza başvurun ya da İnternette www.kaercher.com adresi altında bizi ziyaret edin.

Kurallara uygun kullanım

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

– Bu cihaz, Örn; oteller, okullar, hastaneler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki kullanım için uygundur.

– Cihaz, sadece rutubete ve parlatma işlemlerine karşı duyarlı olmayan kaygan zeminlerin temizlenmesi için kullanılmalıdır.

– Cihaz, donmuş zeminlerin (Örn; soğuk hava depoları) temizlenmesi için uygun değildir.

– Cihaz, sadece orijinal aksesuarı ve yedek parçalarıyla donatılabilir.

– Cihaz, patlama tehlikesi bulunan ortamlarda kullanım için uygun değildir.

- Bu cihaz ile yanıcı gazlar, inceltilmemiş asitler ya da çözümü maddeler alınma-malıdır.

Bu maddeler arasında, emilen hava ile santrifüj oluşumu sırasında patlayıcı gazlar oluşturabilen benzin, tiner ve sıcak yağ bulunmaktadır. Cihazda kullanılan malzemelere yapışacakları için aseton, inceltilmemiş asitler ve çözümü maddelere kullanmayın.

– Cihaz, "Teknik Bilgiler" bölümünde belirtilen maksimum eğimli yüzeylerde ça-listirma için onaylanmıştır.

- Kullanım sıcaklığı aralığı +5V ve +40C arasındadır.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğiyla tasfiye edin.

İçerik maddeleri hakkında uyarılar (REACH) İçerik maddeleri hakkında ayrıntılı bilgileri bulabileceğiğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kullanım ve çalışma elemanları

1 Toz süzgeci
2 Emniyet şalteri
3 A k ü *
4 Dozaj tertibatıyla birlikte pis su boşaltma hortumu
5 Homebase tutucu rayı
6 Şamandıra
7 Temiz su deposu
8 Temiz su deposunun kilidi
9 Temizleme kafası
10 Disk fırça
11 Temiz su deposunun dolum ağızı
12 Fırça değiştirme kolu
13 Pis su deposu
14 Taşıma sürüşü takımı pedalı
15 Temiz su doluluk seviyesi göstergesi
16 Emme kolunu eğmek için döner tutamak
17 Süpürme kolunun yükseklik ayarı

18 Emme kolunu sabitlemek için kanatlı somunlar
19 Emme kolu *
20 Emme hortumu
21 Su miktarı ayar kafası
22 Akü soketi
23 Emme kolunu indirme kolu
24 Kumanda paneli
25 İtme yayı
26 "Homebase Box" temizlik setini yerleştirme yüzeyi
27 Pis su deposunun kapağı
* Teslimat kapsamında bulunmamaktadır

Renk kodu

• Temizlik prosesinin kullanım elemanları sarıdır.
  – Bakım ve servis kullanım elemanları açık gridir.

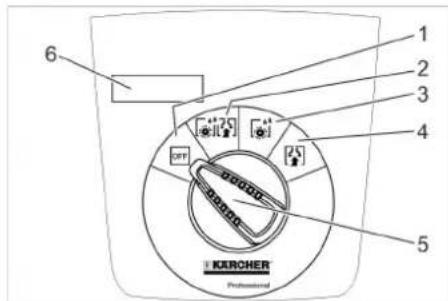

Kumanda paneli

1 2 3 4 5 6 KURCHER Professional

1 OFF

Cihaz kapalı.

2 Normal mod

Zeminin ıslak şekilde temizlenmesi ve pis suyun emilmesi.

3 Yoğun mod

Zeminin ıslak şekilde temizlenmesi ve temizlik maddesinin etki etmesinin sağlanması.

4 Emdirme modu

Pis suyu emin.

5 Program seçme anahtarı

6 E k r a n

Cihazdaki semboller

	Akü soketi
	Bağlama noktası
	Paspas tutucusu **
	Taze su tankı dolum se-viyesi %25
	Fırça değiştirme kolu
	Emme kolunu indirme kolu
	Temiz su deposunun tahliye deliği
	Pis su tahliye hortumu
	Transport aracı1: Transport0: Çalıştırma

**Opsiyon

Cihazı çalıştırmaya başlamadan önce

indirme

→ Civataları, paletin ortadaki tahta parça- sından sökün.

→ Cihazı itme kolundan aşağı bastırın ve orta tahta parçayı dışarı çekin.
→ Tekerleklerin önünde ve yanındaki ta- kozları çıkartın.
→ Cihazı itme kolundan aşağı bastırın ve paletin kenarına kadar öne itin.
→ Cihazı paletten kaldırın ve yere koyun.

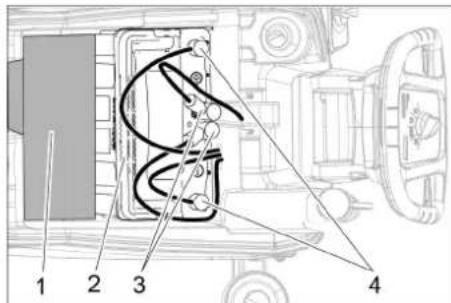

Aküyü kontrol edin

→ Akü kutuplarının yuvarlak fişlerinin ve vida bağlantılarının sıkı olup olmadığını kontrol edin,
→ gerekirse akü kutuplarındaki kabloları bir tork anahtarı ile yeniden sıkın:
Civata M8: 18 Nm
Civata M10: 23 Nm

Aküyü şarj edin

Not:

Cihaz bir boşalma korumasına sahiptir; bu, izin verilen minimum kapasiteye ulaşılması durumunda fırça motoru ve türbinin kapatılacağı anlamına gelir.

→ Cihazı doğrudan şarj istasyonuna götürün, bu sırada eğimlerden kaçının.

TEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazın tip etiketindeki şebeke gerilimi ve sigorta değerlerine dikkat edin.

Şarj işlemi

Şarj süresi, akü durumuna ve şarj cihazına bağlıdır.

Akü boş olduğunda, şarj süresi yaklaşık:

Şarj aleti Şarj	süresi, yakl. [saat]
6.654-479.0 8
6.654-480.0 2

Cihaz, şarj işlemi sırasında kullanılmamalıdır.

DIKKAT

Hasar görme tehlikesi. Tank çıkartılmışken cihazı suyla temizleyin.

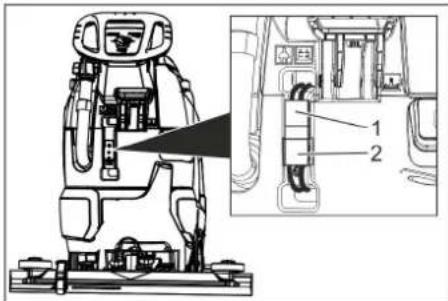

1 Akü soketi, cihaz tarafı

2 Akü soketi, akü tarafı

→ Akü tarafındani akü soketini çekin. DIKKAT

Hasar görme tehlikesi!

- Şarj cihazını cihaz tarafından akü so-ketine bağlamayın.

- Sadece takılmış olan akü tipine uygun şarj cihazı kullanın:

Pil tipi Şarj cihazı
6.654-454.0 6.654-47	9.0
	6.654-480.0

Not: Şarj cihazı üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin!

→ Akü tarafındani akü soketini şarj cihazına bağlayın.
→ Şarj cihazının elektrik fişini prize takın.
→ Şarj cihazının kullanım kılavuzundaki bilgilere göre şark işlemini uygulayın.
→ Şarj cihazının elektrik fişini çıkartın.
→ Akü fişini şarj cihazından ayırın.
→ Cihaz tarafından akü soketini akü tarafından akü soketine bağlayın.

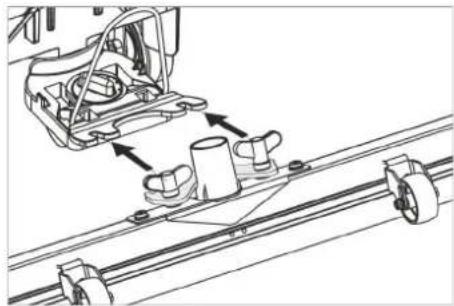

Emme kolunun takılması

→ Emme kolunu, kalıp sac süspansiyonun üzerinde duracak şekilde emme kolu süspansiyonuna yerleştirin.

→ Kanatlı somunları sıkın.

→ Emme hortumunu takın.

Çalıştırma

TEHLIKE

Yaralanma tehlikesi!

Tehlike durumunda emniyet şalterini/sürüş kolunu bırakın.

İşletme malzemelerinin doldurulması

Temiz su

→ Temiz su tankının kapağını açın.
→ Dolum ağzının alt kenarına kadar temiz su (maksimum 50 °C) doldurun.
→ Temiz su tankının kapağını kapatın.

Temizlik maddesi

⚠UYARI

Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir.

Sadece çözücü maddeler, tuz ve hidroflüorik asit çözeltisi içermeyen temizlik maddeleri kullanın.

Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

Not:

Aşırı köpüklenen temizlik maddeleri kullan- mayın.

Tavsiye edilen temizlik maddeleri:

Kullanım Temizlik	maddesi
Suya dayanıklı zeminlerdeki genel temizlik	RM 746RM 780
Parlak üst yüzeylerdeki (Örn; granit) genel temizlik	RM 755 es
Sanayi işletmelerindeki zeminlerde genel ve ana temizlik	RM 69 ASF
Küçük fayanslı zeminlerde genel ve ana temizlik	RM 753
Sağlık sektöründe genel fayans temizliği	RM 751
Sağlık sektöründe temizlik ve dezenfeksiyon	RM 732
Alkaliye karşı dayanıklı her türlü zeminde (Örn; PVC) katman ayırma	RM 752
Muşambalı zeminlerde katman ayırma	RM 754

→ Temizlik maddesini temiz su tankına ekleyin.

Not:

Taze su tankı boşken, temizleme kafası sıvı beslemesi olmadan çalışmaya devam eder.

Su miktarının ayarlanması

→ Su miktarını, zemin kaplamasının kirlilik derecesine uygun olarak ayar kafasından ayarlayın.

Not:

İlk temizlik denemelerini az miktarda suyla yapın. Su miktarını, istenen temizleme sonucu elde edilene kadar kademe kademe artırın.

Emme kolunun ayarlanması

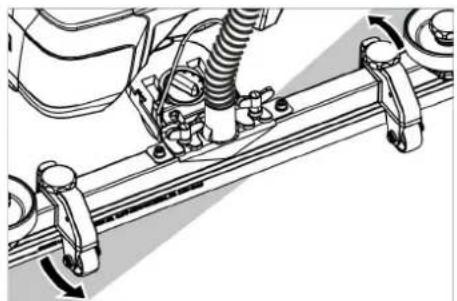

Eğik konum

Fayanslı kaplamalarda emici sonuçlarının iyileştirilmesi için, emme kolu maksimum 5° eğik konuma getirilebilir.

→ Kanatlı civatayı gevşetin.
→ Emme kolunu döndürün.

→ Kelebek vidaları sıkın.

Eğim

Emici sonucunun yetersiz olması durumunda, düz emme kolunun eğimi değiştirilebilir.

→ Emme kolunu eğmek için döner tutamağın ayarını değiştirin.

Yükseklik

Yükseklik ayarı ile, zemine temas durumunda emme dudaklarının bükümü etkilenir.

En iyi emme sonucu elde edilene kadar, yükseklik ayarının döner tutamaklarını deneme yoluyla değiştirin.

Temizleme

DIKKAT

Zemin kaplamasını için zarar görme tehlikesi. Cihazı noktada çalıştırmayın.

→ Transport aracının pedalını aşağı çevirin.
→ Program seçim anahtarını istediğiniz temizleme programına getirin.

Emme kolunun indirilmesi

Kolu dışarı çekin ve aşağı doğru bastırın; emme kolu indirilir.

Not:

– Fayanslı kaplamaların temizlenmesi için, düz konumdaki emme kolunu ek yerlerine dik açıda temizlenmeyecek şekilde ayarlayın.
- Emme sonuçlarını iyileştirmek için, emme kolunun eğik konumu ve eğimi ayarlanabilir (Bkz. "Emme kolunun ayarlanması").
- Pis su tankı dolduğunda, şamandıra, cihazın emiş ağzını otomatik olarak kapatır ve emmeyi sağlayan türbin yüksek devir sayısı ile çalışmaya başlar. Bu durumda, süpürmeyi kapatın ve pis su tankını boşaltmak için hareket edin.

Durma ve durdurma

→ Emniyet şalterini bırakın.
→ Program seçim anahtarını vakum konumuna getirin.
Kısa süreli ileri doğru sürün ve kalan su miktarını emin.
→ Emme kolunu kaldırın.
→ Gerekirse aküyü şarj edin.

Pis suyun boşaltılması

⚠UYARI

Yerel atık su işleme talimatlarına uyun.

→ Tahliye hortumunu tutucudan alın ve uygun bir toplama tertibatı kullanarak indirin.

Dozaj tertibatını içeri doğru bastırın ya da bükün.
→ Dozaj tertibatının kapağını açın.
→ Pis suyu boşaltın - basarak ya da büke- rek su miktarını ayarlayın.
→ Pis su deposunu temiz suyla yıkayın.

Temiz suyun boşaltılması

→ Temiz su tankının kapağını sökün.

Taşıma

TEHLIKE

Yaralanma tehlikesi! Cihaz, sadece maksimum değere kadar (bkz. "Teknik bilgiler") eğimlerde yükleme ve boşlatma işlemleri için kullanılmalıdır. Aracı yavaş sürün.

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Transport aracının pedalını kaldırın.
→ Cihazı itme kolundan itin.

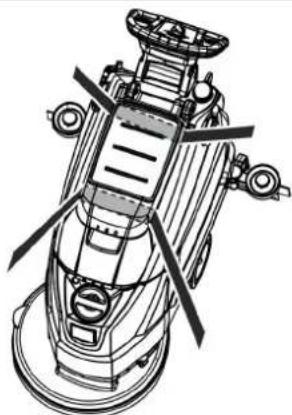

Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan-malıdır.

Koruma ve Bakım

ATEHLIKE

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce program seçme anahtarını "OFF" konumuna getirin ve şarj cihazının elektrik fisini çekin.

→ Pis su ve kalan temiz suyu boşaltın ve imha edin.

Bakım planı

Her kullanımdan sonra

DIKKAT

Hasar görme tehlikesi. Cihaza su püskürtmeyin ve agresif temizlik maddeleri kullanmayın.

→ Pis suyu boşaltın.
→ Pis su deposunu temiz suyla yıkayın.
→ Cihazın dışını, hafif yıkama çözeltisine baturılmış nemli bir bezle temizleyin.
→ Toz süzgecini kontrol edin, ihtiyaç anında temizleyin.

Emme dudakları ve sıyürü cı dudaklarını temizleyin, aşınma kontrolü yapın ve ih- tiyaç anında değiştirin.

→ Fırcaya aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin (Bkz. "Bakım çalışmaları").

→ ihtiyaç anında aküyü şarj edin.

Her ay

→ Akü kutbunda oksitlenme kontrolü yapın.
→ Akü kablolarının sıkı oturduğunu kon- trol edin,

→ Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse contaları değiştirin.
→ Süzgeci temizleyin.
→ Cihaz uzun süre kullanılmayacaksa aküyü tamamen şarj edip kaldırın. Ayda en az bir kere aküyü tamamen şarj edin.

Her yıl

→ Müşteri hizmetlerinin öngörülen kontrol çalışmalarını yapmasını sağlayın.

Bakım çalışmaları

Süzgecin temizlenmesi

→ Kapağı açın.
→ Kapağı saat yönünde döndürün ve çıkarın.
→ Bunun altındaki süzgeci çıkarın ve temizleyin.
→ Süzgeci yerleştirin.
→ Kapağı takın ve saat yönünün tersine döndürerek kilitleyin
→ Kapağı kapatın.

Emme dudaklarının değiştirilmesi ya da çevrilmesi

1 2 CHANGE LIP

Aşınma işaretine kadar aşınmış olmaları durumunda, emme dudakları değiştirilmeli veya döndürülmelidir.

→ Emme kolunu çıkartın.
→ Yıldız tutamakları sökün.

→ Plastik parçaları çekerek çıkartın.

→ Emme dudaklarını çekerek çıkartın.
→ Yeni veya kullanılmış emme dudaklarını içeri itin.
→ Plastik parçaları yerlerine takın.
→ Yıldız tutamakları vidalayın ve sıkın.

Disk fırçanın değiştirilmesi

→ Temizlik kafasının kaldırılması için cihazı, itme kolundan aşağıya doğru bastırın.
→ Fırça değiştirme pedalını, direnç üzerinden dışarı doğru aşağı bastırın.

→ Disk fırçaya ulaşmak için cihazı geriye doğru çekin.
→ Yeni disk fırçayı cihazın önüne yere ko- yun.
→ Temizlik kafası kaldırılmış durumdayken, cihazı yeni disk fırçanın üzerine götürün ve temizlik kafasını indirin. Fırça, tahrike kilitlenir.

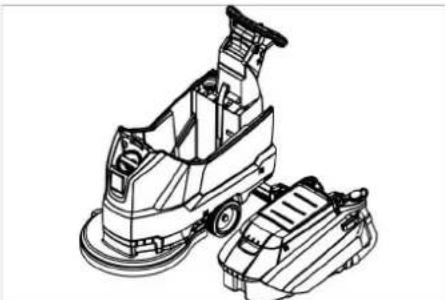

Pis su tankının çıkartılması

→ Pis suyu boşaltın.

→ Pis su tankını kaldırın ve yana çevirin.

Aküler

TEHLIKE

Patlama tehlikesi. Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.

Tavsiye edilen aküler

Akünün yerleştirilmesi ve bağlanması

→ Pis suyu boşaltın.
→ Pis su tankını kaldırın ve yana çevirin.
→ Akü soketini çekin.

1 2 3 4

1 Mesafe parçası
2 Akü
3 Yuvarlak fiş
4 Akü kutbu

→ Aküyü yukarıda gösterildiği gibi cihaza yerleştirin.
→ Mesafe tutucuyu, resimde gösterilen tarafla akü ve cihaz arasına sokun.

TEDBIR

Akünün sökülmesi ve monte edilmesi sırasında makinenin duruşu sağlam olmayabilir. Makinenin sağlam durmasına dikkat edin.

→ Teslimat kapsamındaki bağlantı kablosunu (+) ve (-) akü kutuplarına bağlayın.
→ Her iki yuvarlak fisi, aküye takın.

DIKKAT

Kutupların değiştirilmesi (artı ve eksi kutbu) durumunda kumanda elektroniği tahrip olur.

Kutupların doğru olmasına dikkat edin.

→ Pis su tankını cihaza oturtun.

Not:

Cihazı devreye sokmadan önce aküleri şarj edin.

Bu konuda bkz. "Akülerin şarj edilmesi" alt bölümü.

Akülerin sökülmesi

→ Program seçme anahtarını "OFF" konumuna getirin.
→ Akü soketini çekin.
→ Pis su tankını kaldırın ve yana çevirin.
→ Her iki yuvarlak fisi, aküden çıkartın.
→ Kabloyu akünün eksi kutbundan sökün.
→ Kabloyu akünün artı kutbundan ayırın.
→ Tutma takozlarını veya köpük parçaları çekerek çıkartın.

TEDBIR

Akülerin sökülmesi ve takılması sırasında makine dengesiz durabilir; makinenin güvenli şekilde durmasına dikkat edin.

→ Aküleri dışarı alın.
→ Kullanılmış aküleri geçerli düzenlemelere göre tasfiye edin.

Bakım sözleşmesi

Cihazın güvenli bir şekilde çalışması için, yetkili Kärcher satış bürosu ile bakım sözleşmeleri yapılabilir.

Antifriz koruma

Donma tehlikesinde:

→ Temiz ve pis su deposunu boşaltın.
→ Cihazı donmaya karşı korunmuş bir bölümde durdurun.

Arizalar

TEHLIKE

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce program seçme anahtarını "OFF" konumuna getirin ve şarj cihazının elektrik fisini çekin.
→ Pis su ve kalan temiz suyu boşaltın ve imha edin.

Ekranda gösterilen arızalar

Ekran göstergesi Giderme
ERR B	Yabancı maddelerin fırçayı bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartınProgram seçme şalterini "OFF" konumuna getirin, emniyet şalterini bırakın, 3 saniye bekleyin, tekrar açın.
ERR T	Program seçme şalterini "OFF" konumuna getirin, emniyet şalterini bırakın, 3 saniye bekleyin, tekrar açın.Tekrarlanması durumunda müşteri hizmetlerini arayın.
LOW BAT Aküyü şarj edin.	Hata gösterilmeye devam edilirse, iki yuvarlak fisin aküye doğru bağlı olup olmadığını kontrol edin.Tekrarlanması durumunda müşteri hizmetlerini arayın.
ERR TEMP Cihazı soğutun.
HANDS OFF	Emniyet şalterini bırakın ve çalışma saati ya da akü durumu gösterilene kadar bekleyin. Daha sonra emniyet şalterine tekrar basın.
ERR REL	Program seçme şalterini "OFF" konumuna getirin, emniyet şalterini bırakın, 3 saniye bekleyin, tekrar açın.Tekrarlanması durumunda müşteri hizmetlerini arayın.
ERR PWM	Program seçme şalterini "OFF" konumuna getirin, emniyet şalterini bırakın, 3 saniye bekleyin, tekrar açın.Tekrarlanması durumunda müşteri hizmetlerini arayın.

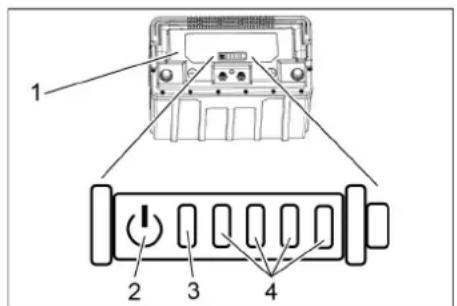

Akü durum göstergesi

1 2 3 4

1 Akü

2 Tuş

3 Durum LED'i

4 Gösterge LED'i

→ Düğmeye 5 saniye boyunca basın.

Yanan LED yok:

Aküyü şarj edin.

Durum LED'i yeşil yanıyor:

5 LED'in tümü birlikte pilin şarj durumunu gösterir.

Durum LED'i kırmızı yanıyor:

Gösterge LED'leri bir arızayı gösterir.

Aşağıdaki tabloda açıklanan arızalar, kullanıcı tarafından giderilebilir. Açıklanmayan herhangi bir arıza göstergesinde KÄRC-HER müşteri hizmetlerine haber verin.

					Nedeni Giderme
kırmızı -	- - - Akü çok sıcak,				Aküyü soğumaya bırakın.
kırmızı	-	-	-	yeşil	Akü yönetim sistemi çok sıcak.	Aküyü soğumaya bırakın.
kırmızı	-	-	yeşil	-	Akü şarj etmek için çok soğuk.	Cihazı daha sıcak bir yere taşıyın ve akü ısınana kadar bekleyin.
kırmızı	-	-	yeşil	yeşil	Şarj sırasında çok yüksek elektrik tüketimi.	Şarj cihazının elektrik fişini çıkarın. 10 saniye bekleyin. Elektrik fişini tekrar takın. Arıza tekrar görüntülenirse şarj cihazını değiştirin.
					Cihaz çok yüksek elektrik tüketiyor.	Cihazı kapatın. Çalıştırdıktan sonra arıza tekrar meydana gelirse arızayı cihazda arayın.
kırmızı	-	yeşil	-	yeşil	Kısa devre	Tüm akü bağlantılarını kontrol edin.
kırmızı	-	yeşil	yeşil	-	Boşaltma sırasında hücre voltajı çok düşük.	Aküyü şarj edin.
kırmızı	-	yeşil	yeşil	yeşil	Şarj olurken hücre voltajı çok yüksek.	Aküyü 20% kapasiteye kadar boşaltın. Sonrasında aküyü şarj edin.
kırmızı	yeşil	-	-	yeşil	Akü voltajı çok düşük.	Aküyü şarj edin.
kırmızı	yeşil	-	yeşil	-	Şarj işleminde arıza.	Şarj cihazının elektrik fişini çıkarın. 10 saniye bekleyin. Elektrik fişini tekrar takın. Arıza tekrar görüntülenirse şarj cihazını değiştirin.
kırmızı	yeşil	-	yeşil	yeşil
kırmızı	yeşil	yeşil	-	-	Akü, güç çıkışı için çok soğuk.	Cihazı daha sıcak bir yere taşıyın ve akü ısınana kadar bekleyin.
kırmızı	yeşil	yeşil	yeşil	-	Güç çıkışında arıza.	Cihazı kapatın. Arıza devam ederse müşteri hizmetleri ile iletişime geçin.

Ekranda gösterilmeyen arızalar

Arıza Giderme
Cihaz çalıştırılamıyor	Program seçme anahtarını istediğiniz programa ayarlayın.
	Emniyet şalterine basın.
	Akü soketini takın.
	Aküyü kontrol edin, gerekirse değiştirin.
	Akü kutuplarının bağlı olup olmadığını kontrol edin.
Yetersiz su miktarı	Temiz su seviyesini kontrol edin, gerekirse depoyu doldurun
	Su miktarı ayar düğmesinden su miktarını arttırın.
	Süzgeci temizleyin.
Yetersiz emme kapasi-tesi	Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse con-taları değiştirin.
	Pis su tankı dolu, cihazı durdurun ve pis su tankını boşaltın
	Toz süzgecini temizleyin.
	Emme kolundaki emme dudağını temizleyin, gerekirse değiştirin
	Pis su tahliye hortumundaki kapağın kapalı olup olmadığını kontrol edin.
	Emme kolunun ayarını kontrol edin.
	Emme hortumuna tıkanma kontrolü yapın, gerekirse hortumu temizleyin.
	Emme hortumuna sızdırmazlık kontrolü yapın, gerekirse hortumu değiştirin.
Yetersiz temizleme so-nucu	Fırçaya aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin
	Su miktarını artırın.
	Fırça tipi ve temizlik maddesinin uygun olup olmadığını kontrol edin.
Emme türbini düzgün calışmıyor	Şamandırayı temizleyin.
Fırça dönmüyor	Yabancı maddelerin fırçayı bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartın
	Elektronik ünitedeki aşırı akım şalteri devreye girerse, program seçme anahtarını "OFF" konumuna getirin, daha sonra istediğiniz programa ayarlayın.
Temizleme sırasında tit-reşimler	Gerekirse daha yumuşak fırça kullanın.
Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın.

Şamandıranın temizlenmesi

→ Pis su tankının kapağını açın.

1 Şamandıra muhafazası
2 Kilit çengeli
3 Şamandıra
4 Alt parça

→ Şamandıra muhafazasını yukarı çekin.
→ Kilit kancasını gevşetin.
→ Şamandırayı ve alt parçayı temizleyin.
→ Şamandıra muhafazasını birleştirin ve cihaza takın.

Aksesuar

Tanımlama Parça No. Tanımlama
Disk fırça, kırmızı (orta, standart)	4.905-026.0	Mevcut tüm temizlik görevlerinde kullanım için.
Disk fırça, doğal (yumuşak) 4.905-027.0 Temizleme ve parlatma için doğal elyaflardan.
Disk fırça, siyah (sert)	4.905-029.0	Güçlü kirler ve genel temizlik için. Sadece hassas olmayan kaplamalar.
Pad sürgü tablası	4.762-534.0	Pedlerle temizlik için. Hızlı değiştirme bağlantısı be Centerlock ile.
Ped, kırmızı (orta yumuşak)	6.369-079.0	Her türlü zeminin temizlenmesi için.
Ped, yeşil (orta sert)	6.369-078.0	Aşırı kirli zeminlerin temizlenmesi ve genel temizlik için.
Ped, siyah (sert) 6.369-077.0 İnatçı kirler ve genel temizlik için.
Ped, bej (hafif kum)	6.369-468.0	Sert ve elastik kaplamaların parlatılması ve yenilenmesi için.
Ped, bej (doğal kıl) 6.371-146.0
Emme kolu, 850 mm, düz	4.777-401.0
Emme kolu, 850 mm, bükülü	4.777-411.0
Homebase Box seti 4.035-406.0

Teknik Bilgiler

Güç
Nominal gerilim	V	24
Akü kapasitesi	Ah(5h)	80
Ortalama güç alımı	W	1100
Emme türbininin nominal gücü	W	500
Fırça tahrikinin nominal gücü	W	600
Emme
Eme kapasitesi, Hava miktarı (maks.)	l/s	24
Emme kapasitesi, Vakum (maks.)	kPa(mbar)	120
Koruma şekli		IPX 3
Temizleme fırçaları
Fırça devri	d/dk	180
Fırça çapı	mm	510
Ölçüler ve ağırlıklar
Teorik yüzey gücü	m^2/ saat	2000
Maks. çalışma aralığı Eğim	%	2
Temiz/pis su deposunun hacmi	l	50/50
maks. Su sıcaklığı	°C	50
Maks. su basıncı	bar	0,06
Boş ağırlık (taşima ağırlığı)	kg	87
Toplam ağırlık (calısmaya hazır)	kg	138
Akü bölmesinin boyutu	mm	350 x 350
60335-2-72'a göre belirlenen değerler
Toplam titreşim değeri	m/s^2	<2,5
Güvensizlik K	m/s^2	0,2
Ses basıncı seviyesi L_pA	dB(A)	66
Güvensizlik K_pA	dB(A)	2
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	dB(A)	81

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Zemin temizleyici

Tip: 1.127-xxx

1.515-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Kullanılmış ulusal standartlar

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

5 Programmi valikulüliti

6 Ekraan
