KULLANIM KILAVUZU K 7 Power Control Kärcher

• dB(A) 96 96 K 7 Power Premium Power Genel uyarılar p. 61
• Çevre koruma p. 61
• Amaca uygun kullanım p. 62
• Aksesuarlar ve yedek parçalar p. 62
• Teslimat kapsamı p. 62
• Cihaz açıklaması p. 62
• Güvenlik tertibatları p. 62
• Cihazdaki simgeler p. 62
• Montaj p. 62
• İşletime alma p. 62
• İşletim p. 63
• Taşıma p. 64
• Depolama p. 64
• Bakım ve periyodik bakım p. 64
• Arızalarda yardım p. 64
• Garanti p. 65
• Teknik bilgiler p. 65

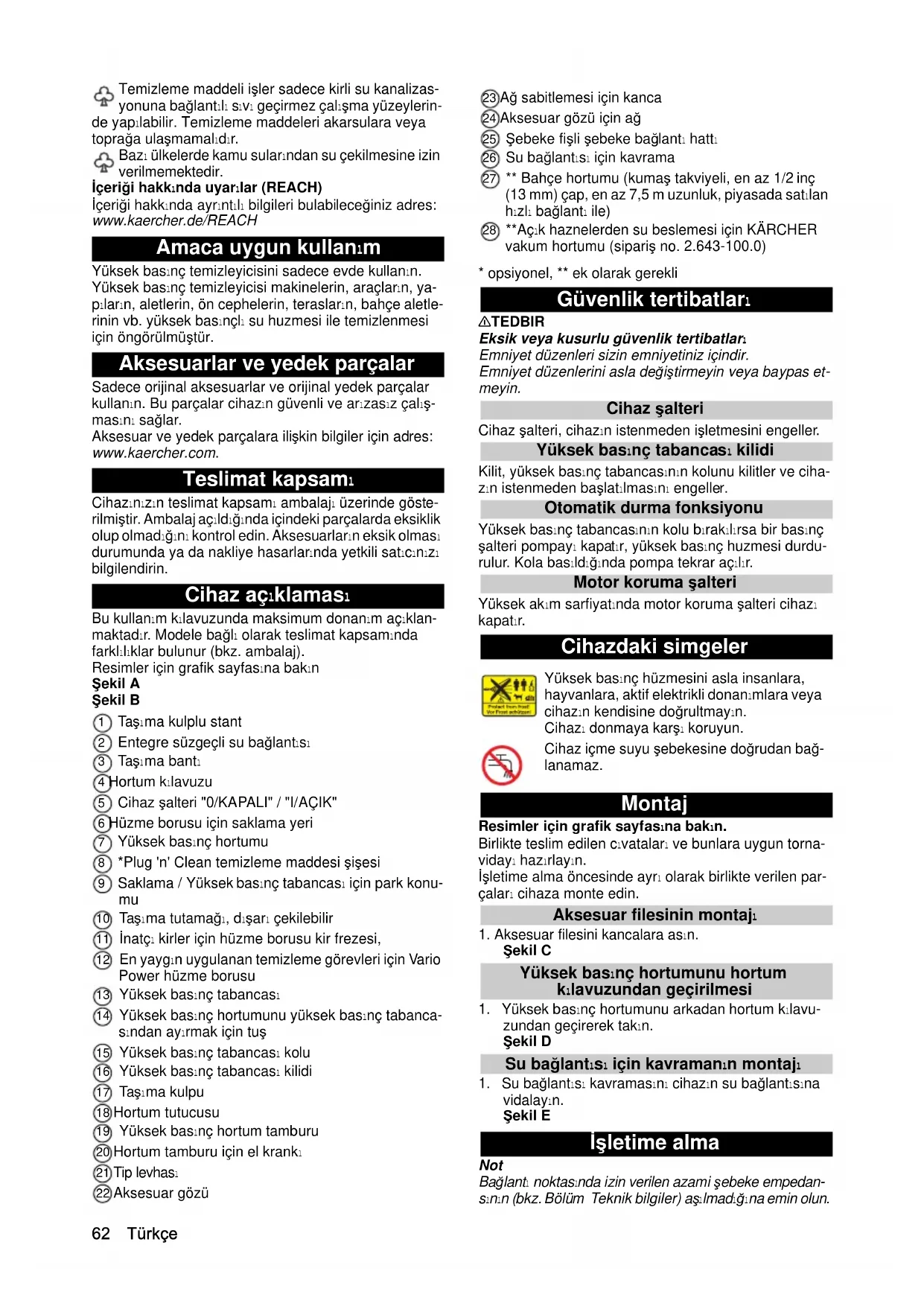

• AB Uygunluk Beyanı Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser62 Türkçe Temizleme maddeli işler sadece kirli su kanalizas- yonuna bağlantılı sıvı geçirmez çalışma yüzeylerin- de yapılabilir. Temizleme maddeleri akarsulara veya toprağa ulaşmamalıdır. Bazı ülkelerde kamu sularından su çekilmesine izin verilmemektedir. İçeriği hakkında uyarılar (REACH) İçeriği hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.de/REACH Amaca uygun kullanım Yüksek basınç temizleyicisini sadece evde kullanın. Yüksek basınç temizleyicisi makinelerin, araçların, ya- pıların, aletlerin, ön cephelerin, terasların, bahçe aletle- rinin vb. yüksek basınçlı su huzmesi ile temizlenmesi için öngörülmüştür. Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com. Teslimat kapsamı Cihazınızın teslimat kapsamı ambalajı üzerinde göste- rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Cihaz açıklaması Bu kullanım kılavuzunda maksimum donanım açıklan- maktadır. Modele bağlı olarak teslimat kapsamında farklılıklar bulunur (bkz. ambalaj). Resimler için grafik sayfasına bakın Şekil A Şekil B 1 Taşıma kulplu stant 2 Entegre süzgeçli su bağlantısı 3 Taşıma bantı 4 Hortum kılavuzu 5 Cihaz şalteri "0/KAPALI" / "I/AÇIK" 6 Hüzme borusu için saklama yeri 7 Yüksek basınç hortumu 8 *Plug 'n' Clean temizleme maddesi şişesi 9 Saklama / Yüksek basınç tabancası için park konu- p. 65

10 Taşıma tutamağı, dışarı çekilebilir 11 İnatçı kirler için hüzme borusu kir frezesi, 12 En yaygın uygulanan temizleme görevleri için Vario Power hüzme borusu 13 Yüksek basınç tabancası 14 Yüksek basınç hortumunu yüksek basınç tabanca- sından ayırmak için tuş 15 Yüksek basınç tabancası kolu 16 Yüksek basınç tabancası kilidi 17 Taşıma kulpu 18 Hortum tutucusu 19 Yüksek basınç hortum tamburu 20 Hortum tamburu için el krankı 21 Tip levhası 22 Aksesuar gözü 23 Ağ sabitlemesi için kanca 24 Aksesuar gözü için ağ 25 Şebeke fişli şebeke bağlantı hattı 26 Su bağlantısı için kavrama 27 ** Bahçe hortumu (kumaş takviyeli, en az 1/2 inç (13 mm) çap, en az 7,5 m uzunluk, piyasada satılan hızlı bağlantı ile) 28 **Açık haznelerden su beslemesi için KÄRCHER vakum hortumu (sipariş no. 2.643-100.0)

• opsiyonel, ** ek olarak gerekli Güvenlik tertibatları 몇 TEDBIR Eksik veya kusurlu güvenlik tertibatları Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas et- meyin. Cihaz şalteri Cihaz şalteri, cihazın istenmeden işletmesini engeller. Yüksek basınç tabancası kilidi Kilit, yüksek basınç tabancasının kolunu kilitler ve ciha- zın istenmeden başlatılmasını engeller. Otomatik durma fonksiyonu Yüksek basınç tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdu- rulur. Kola basıldığında pompa tekrar açılır. Motor koruma şalteri Yüksek akım sarfiyatında motor koruma şalteri cihazı kapatır. Cihazdaki simgeler Montaj Resimler için grafik sayfasına bakın. Birlikte teslim edilen cıvataları ve bunlara uygun torna- vidayı hazırlayın. İşletime alma öncesinde ayrı olarak birlikte verilen par- çaları cihaza monte edin. Aksesuar filesinin montajı

1. Aksesuar filesini kancalara asın.

Şekil C Yüksek basınç hortumunu hortum kılavuzundan geçirilmesi

1. Yüksek basınç hortumunu arkadan hortum kılavu-

zundan geçirerek takın. Şekil D Su bağlantısı için kavramanın montajı

1. Su bağlantısı kavramasını cihazın su bağlantısına

vidalayın. Şekil E İşletime alma Not Bağlantı noktasında izin verilen azami şebeke empedan- sının (bkz. Bölüm Teknik bilgiler) aşılmadığına emin olun. Yüksek basınç hüzmesini asla insanlara, hayvanlara, aktif elektrikli donanımlara veya cihazın kendisine doğrultmayın. Cihazı donmaya karşı koruyun. Cihaz içme suyu şebekesine doğrudan bağ- lanamaz.Türkçe 63 Bağlantı noktasında mevcut şebeke empedansı hakkın- da bir belirsizlik mevcut olması halinde lütfen elektrik te- darik şirketiniz ile irtibata geçin.

1. Cihazı düz bir zemin üzerine yerleştirin.

2. Hortum tamburu olan cihazlarda:

Yüksek basınç hortumunu hortum tamburundan tamamen çözün.

3. Hortum tamburu olmayan cihazlarda:

Yüksek ba- sınç hortumunu tamamen gevşetin ve varsa dönme ve bükülme söz konusu ise bunları gevşetin.

4. Yüksek basınç hortumunu tamamen hortum kılavu-

zundan ileri doğru çekin.

5. Yüksek basınç hortumunu duyulabilir şekilde kilitle-

nene kadar yüksek basınç tabancasına takın. Not Nipelin doğru hizalanmasına dikkat edin. Şekil F

6. Yüksek basınç hortumunu çekerek güvenli bağlantı-

7. Şebeke fişini bir prize takın.

Su beslemesi Bağlantı değerleri için bkz. tip levhası veya Bölüm Tek- nik bilgiler. Su tedarik şirketinin yönetmeliklerini dikkate alın. DIKKAT Kirlenmiş su nedeniyle hasarlar Sudaki kirlenmeler pompaya ve aksesuarlara zarar ve- rebilir. KÄRCHER, koruma için KÄRCHER su filtresinin kulla- nılmasını önerir (özel donanım, sipariş numarası 4.730- 059). Su hattına bağlantı DIKKAT Cihazın su bağlantısında Aquastop olan hortum kavraması Pompanın zarar görmesi Cihazın su bağlantısında asla Aquastop olan bir hortum kavraması kullanmayın. Muslukta bir Aquastop kavraması kullanabilirsiniz.

1. Bahçe hortumunu su bağlantısı kavramasına takın.

2. Bahçe hortumunu su hattına bağlayın.

3. Su musluğunu tam olarak açın.

Şekil G Suyu açık hazneden emme

u yüksek basınç temizleyicisi, çekvalfli KÄRCHER va- kum hortumu (özel donanım, sipariş no. 2.643-100) bir- likte üst yüzey sularını örn. yağmur fıçılarından veya göletlerden emmek için uygundur (maksimum emme yüksekliği için bkz. Bölüm Teknik bilgiler). Vakum işletiminde su bağlantısı kavraması gerekli de- ğildir.

1. Vakum hortumunu suyla doldurun.

2. Vakum hortumunu cihazın su bağlantısına vidalayın

ve bir su kaynağına (örneğin yağmur fıçısı) asın. Cihazın havasını boşaltın

1. Cihazı açın "I/ON".

2. Yüksek basınç tabancasının kolunun kilidini açın.

3. Yüksek basınç tabancasının koluna basın.

4. Su, yüksek basınç tabancasında baloncuksuz bir

şekilde dışarı çıkana kadar cihazı maksimum 2 da- kika çalıştırın.

5. Yüksek basınç tabancasının kolunu bırakın.

6. Yüksek basınç tabancasının kolunu kilitleyin.

İşletim DIKKAT Pompanın kuru çalışması Cihazın hasar görmesi Cihaz 2 dakika içinde basınç oluşturmazsa cihazı kapa- tın ve uyarıları takip etmek için bakınız Bölüm Arızalar- da yardım. Yüksek basınçla işletme DIKKAT Boyalı veya hassas yüzeylerde zarar oluşabilir Yüzeyler çok düşük huzme mesafesinde veya uygun ol- mayan bir huzme borusu seçiminde zarar görür. Boyalı yüzeyleri temizlerken en az 30 cm huzme mesa- fesi bırakın. Araba lastikleri, boya ya da ahşap gibi hassas yüzeyleri kir frezesi ile temizlemeyin.

1. Yüksek basınç tabancasına bir huzme borusu takın

ve 90° döndürerek sabitleyin. Şekil H

2. Cihazı açın ("I/ON").

3. Yüksek basınç tabancasının kolunun kilidini açın.

4. Yüksek basınç tabancasının koluna basın.

5. Basınç göstergesinde gerekli basınç kademesi gös-

terilene dek Vario Power huzme borusunu çevirin. Temizleme maddesiyle işletme TEHLIKE Güvenlik bilgi formunun dikkate alınmaması Temizleme maddesinin uygun olmayan kullanımı nede- niyle ağır sağlık zararları Temizleme maddesi üreticisinin, özellikle kişisel koruyu- cu donanım ile ilgili güvenlik bilgi formunu dikkate alın. Not Temizleme maddesi sadece alçak basınçta eklenebilir. Not Temizleme maddeleri ile işletme için bir Plug ‘n’ Clean temizleme maddesi şişesi gereklidir. KÄRCHER temiz- leme maddeleri kullanıma hazır halde bir Plug ‘n’ Clean temizleme maddesi şişesi içinde satın alınabilir.

1. Plug ‘n’ Clean temizleme maddesi şişesinin kapağı-

2. Temizleme maddesi şişesini ağzı aşağı bakar şekil-

de Plug ‘n’ Clean temizleme maddesi bağlantısına bastırın. Şekil I

3. Vario Power hüzme borusunu kullanın.

Yüksek basınç tabancasında "MIX" gösterilene dek hüzme borusunu "MIX" yönünde çevirin. İşletme sırasında temizleme maddesi çözeltisi su hüzmesine karıştırılır. Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir

şekilde püskürtün ve etki etmesini bekleyin (kurut- mayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

1. Plug ‘n’ Clean temizleme maddesi şişesini tutucu-

dan çıkarın ve kapakla kapatın.

2. Temizleme maddesi şişesini kapağı yukarıya baka-

cak şekilde tutucuya yerleştirin.

3. Cihaz yakl. 30 saniye boyunca temiz suyla yıkayın.

İşletmeyi iptal etme

1. Yüksek basınç tabancasının kolunu bırakın.

Kol bırakıldığında cihaz kapanır. Sistemdeki yüksek basınç olduğu gibi kalır.64 Türkçe

2. Yüksek basınç tabancasının kolunu kilitleyin.

3. Yüksek basınç tabancasını huzme borusuyla birlikte

park konumuna getirin.

4. 5 dakikadan uzun çalışma molalarında cihazı kapa-

tın "0/OFF". İşletmenin tamamlanması 몇 TEDBIR Sistemde basınç Yüksek basınç altında kontrolsüz çıkan su nedeniyle yaralanmalar Yüksek basınç hortumunu sadece sistemde basınç yok- ken yüksek basınç tabancasından veya cihazdan ayı- rın.

1. Yüksek basınç tabancasının kolunu bırakın.

2. Su musluğunu kapatın.

3. Yüksek basınç tabancasının koluna 30 saniye bo-

yunca basın. Sistemde kalan basınç tahliye edilir.

4. Yüksek basınç tabancasının kolunu bırakın.

5. Yüksek basınç tabancasının kolunu kilitleyin.

6. Cihazı su beslemesinden ayırın.

7. Cihazı kapatın "0/OFF".

8. Şebeke fişini prizden çekin.

Taşıma 몇 TEDBIR Ağırlığın dikkate alınmaması Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma sırasında cihazın ağırlığını dikkate alın. Cihazı taşıma

1. Cihazı taşıma kulplarından kaldırın ve taşıyın.

1. Taşıma tutamağını duyulacak şekilde kilitlenene ka-

2. Cihazı taşıma tutamağından çekin.

Cihazı araç içinde taşıma

1. Yatay taşıma öncesinde Plug ‘n’ Clean temizleme

maddesi şişesini yuvadan çıkarın ve kapakla kapatın.

2. Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama 몇 TEDBIR Ağırlığın dikkate alınmaması Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin. Cihazın muhafaza edilmesi

1. Cihazı düz bir zemin üzerine bırakın.

2. Hüzme borusunu yüksek basınç tabancasından ayı-

3. Yüksek basınç tabancasındaki ayırma düğmesine

basın ve yüksek basınç hortumunu yüksek basınç tabancasından ayırın. DIKKAT Yüksek basınç hortumunun zarar görmesi Yanlış dönüş yönü nedeniyle yüksek basınç hortumu- nun zarar görmesi Sarma sırasında hortum tamburunun dönüş yönüne dikkat edin.

4. Hortum tamburu olan cihazlarda:

El krankı ile hor- tum tamburunu saat yönünün tersi yönde döndürün ve yüksek basınç hortumunu sarın.

5. Hortum tamburu olmayan cihazlarda:

Yüksek ba- sınç hortumunu cihazda depolayın.

6. Şebeke bağlantı hattı ve aksesuarları cihazda depo-

layın. Uzun süreli depolama öncesinde ek uyarıları dikkate alın, bkz. Bakım ve periyodik bakım bölümü. Antifriz DIKKAT Don tehlikesi Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir. Cihazı ve aksesuarları tamamen boşaltın. Cihazı dona karşı koruyun. Aşağıdakiler yerine getirilmiş olmalıdır: Cihaz su beslemesinden ayrılmış. Yüksek basınç tabancası, yüksek basınç hortumun- dan ayrılmıştır.

1. Cihazı açın "I/ON".

2. Yüksek basınç hortumundan su çıkmayana kadar

maksimum 1 dakika bekleyin.

4. Cihazı komple aksesuarlarla birlikte dona karşı em-

niyetli bir yerde saklayın. Bakım ve periyodik bakım TEHLIKE Akım çarpma tehlikesi Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Şebeke fişini çekin. Cihaz bakım gerektirmemektedir, yani düzenli bakım çalışmalarının yapılması gerekli değildir. Su bağlantısındaki süzgeci temizleyin DIKKAT Su bağlantısında hasarlı süzgeç Su kirliliği nedeniyle cihazın zarar görmesi Su bağlantısına takmadan önce süzgeçte hasar olup ol- madığını kontrol edin. Gerekirse su bağlantısındaki süzgeci temizleyin.

1. Kavramayı su bağlantısından çıkarın.

2. Süzgeci bir yassı penseyle dışarı çekin.

3. Süzgeci akan su altında yıkayın.

4. Süzgeci su bağlantısına takın.

Arızalarda yardım Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka- rarsızlık durumunda veya burada adı geçmeyen arıza- larda lütfen yetkili müşteri hizmetlerine başvurun. TEHLIKE Akım çarpma tehlikesi Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Şebeke fişini çekin. Cihaz çalışmıyor

1. Yüksek basınç tabancasının koluna basın.

2. Tip levhasında belirtilen gerilimin akım kaynağı geri-

limiyle uyuşup uyuşmadığını kontrol edin.

3. Şebeke bağlantı hattında herhangi bir arıza ol

up ol- madığını kontrol edin.

4. Motor aşırı yüklenmiş ve motor koruma şalteri dev-

reye girmişse: a Cihazı kapatın "0/OFF". b Cihazı 1 saatliğine soğumaya bırakın. c Cihazı açın "I/ON" ve tekrar işletmeye alın. Arıza birkaç kez meydana gelirse cihazı müşteri hiz- metleri tarafından kontrol ettirin. Cihaz çalışmıyor, motor bağırıyor Zayıf akım şebekesi veya bir uzatma kablosu kullanımıTürkçe 65 nedeniyle gerilim düşüşü

1. Açma sırasında önce yüksek basınç tabancasının

koluna basın, ardından cihazı açın "I/ON". Cihaz basınca ulaşmıyor Su beslemesi çok düşük

1. Su musluğunu tam olarak açın.

2. Su girişinde yeterli pompalama miktarını kontrol

edin. Su bağlantısındaki süzgeç kirlenmiş.

1. Su bağlantısındaki süzgeci bir yassı penseyle dışarı

2. Süzgeci akan su altında yıkayın.

1. Cihazın havasını boşaltın:

a Cihazı huzme borusunu bağlamadan maksimum 2 dakika çalıştırın.

Yüksek basınç tabancasına basın ve su, balon- cuksuz bir şekilde dışarı çıkana kadar bekleyin. c Huzme borusunu bağlayın. d Vakum işletiminde maks. emme yüksekliğine dik- kat edin (bkz. Bölüm Teknik bilgiler). Güçlü basınç dalgalanmaları

1. Yüksek basınç memesini temizleyin:

a Enjektör delmesindeki kirlenmeleri bir iğne ile te- mizleyin. b Yüksek basınç memesini önden suyla durulayın.

2. Su giriş miktarını kontrol edin.

1. Cihazın az miktarda sızdırması teknik açıdan zorun-

ludur. Güçlü sızıntıda yetkili müşteri hizmetlerini gö- revlendirin. Temizleme maddesi emilmiyor

1. Vario Power huzme borusunu kullanın ve "MIX" ko-

2. Plug ‘n’ Clean temizleme maddesi şişesinin temizle-

me maddesi bağlantısında ağzı aşağı bakar şekilde otu rduğunu kontrol edin. Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa) Teknik bilgiler Teknik değişiklik hakkı saklıdır. AB Uygunluk Beyanı İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo- deliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik duru- munda, bu açıklama geçerliliğini kaybeder. Ürün: Yüksek basınç temizleyicisi Tip: 1.317-xxx İlgili AB direktifleri 2000/14/EG 2014/30/AB 2006/42/AT (+2009/127/AT) 2011/65/AT Uygulanan uyumlaştırılmış normlar EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Uygulanan uygunluk değerlendirme yöntemi 2000/14/EG: Ek V Ses gücü seviyesi dB(A) Ölçülen: 93 Garanti edilen: 96 Aşağıda imzası olan, yönetim adına ve yönetim yetkisi- ne sahip olarak hareket eder. K 7 Power Premium Power Elektrik bağlantısı Gerilim V 230 230 Faz ~ 1 1 Frekans Hz 50 50 İzin verilen maksimum şe- beke empedansı Ω 0,394 + j0,246 0,394 + j0,246 Bağlantı gücü kW 3,0 3,0 Koruma türü IPX5 IPX5 Koruma sınıfı II Şebeke emniyeti (gecikmeli)A 16 16 Su bağlantısı Giriş basıncı (maks.) MPa 1,2 1,2 Giriş sıcaklığı (maks.) °C 60 60 Giriş miktarı (min.) l/min 12 12 Emme yüksekliği (maks.) m 0,5 0,5 Cihaz performans verileri Çalışma basıncı MPa 15 15 İzin verilen maks. basınç MPa 18 18 Pompalama miktarı, su l/min 9,2 9,2 Maksimum pompalama mik- tarı l/min 10 10 Pompalama miktarı, temiz- leme maddesi l/min 0,3 0,3 Yüksek basınç tabancasının geri tepme kuvveti N27 27 Boyutlar ve ağırlıklar Tipik işletim ağırlığı kg 19,1 19,5 Uzunluk mm 458 459 Genişlik mm 330 330 Yükseklik mm 666 666 EN 60335-2-79 uyarınca tespit edilen değerler El-kol titreşim değeri m/s

0,6 0,6 Ses basınç seviyesi L

dB(A) 3 3 Ses gücü seviyesi L
