KULLANIM KILAVUZU Serie 4 SGS4HAW48E BOSCH

Onarim ipuçları - Bulaşık makinesi

Bu dokuman hakkinda 951

1.1 Onemli bilgi 951

1.1.1 Amaci 951

1.2 Sembollerinin aciklamasi 951

1.2.1 Tehlike kademeleri 951
1.2.2 Tehlike sembolleri 951
1.2.3 kaz bilgilerinin yapisi 952
1.2.4 Genel semboller 952

Güvenlik. 953

2.1 Genel Güvenlik bilgileri 953

2.1.1 Tum ev gereçleri 953

Ekipman veyardim 954

Onarim 955

4.1 Ust tablanin degistirilmesi 955

4.1.1 Üst tablanin sokiulmesi 955
4.1.2 Ust tablanin monte edilmesi 955

4.2 Sepetlerin monte edilmesi 956

4.2.1 86 cmlik modeller icin 614935 kodlu malzemenin takilmasi.. 956
4.2.2 Gearme parcanin takilmasi 956
4.2.3 Buhar unitesinin takilmasi 957

4.3 varioDrawer'in degistirilmesi 958

4.3.1 varioDrawer'in gikarImasi 958
4.3.2 varioDrawer'in takilmasi 959

4.4 Puskurme kollarin degistirimesi 960

4.4.1 Puskurtme kolun un gikartilmasi 960
4.4.2 Puskurtme kolunun takilmasi 960

4.5 Filtrelerin degistirilmesi 961

4.5.1 Filtrenin cikartilmasi 961
4.5.2 Filtrelerin takilmasi 961

4.6 Firin tepisi piskurtme kafasinin takilmasi 962

4.7Guc kablosunu degistime 963

4.7.1 Gug kablosunu cikarma 963
4.7.2 Gug kablosunu takma 963

4.8 Deterjan kapaginin degistirilmesi 964

4.8.1 Deterjan kabinin cikanilmasi 964
4.8.2 Yay takma 964
4.8.3 Deterjan kabi kapaginin takilmasi 964

4.9 Atik su pompa kapaginin degistirilmesi 965

4.9.1 Atik su pompa kapaginin cikartilmasi 965
4.9.2 Atik su pompa kapaqinin takilmasi 965

4.10 Yan panelin degistirilmesi 966

4.10.1 Yan paneli cikarma 966
4.10.2 Yan panelin takilmasi 967

4.11 Dis kapinin degistirilmesi 968

4.11.1 Dis kapinin sokulmesi 968

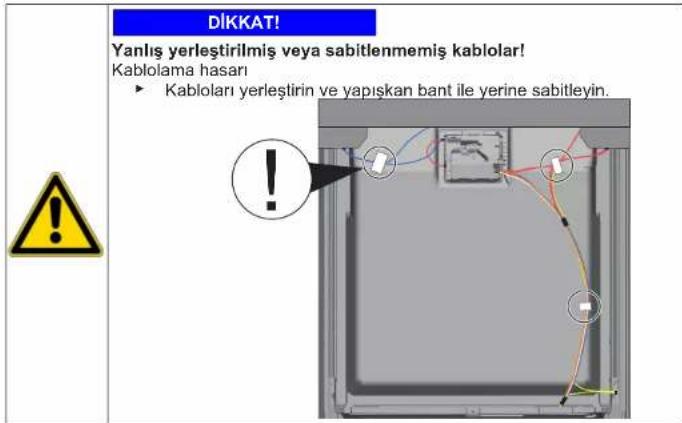

4.11.2 Dis kapinin takilmasi 968

4.12 Kontrol panelin degistirilmesi 970

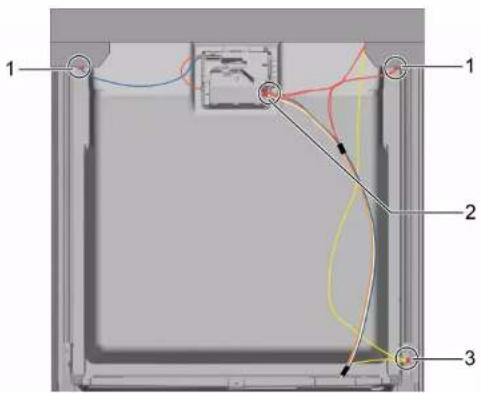

4.12.1 Kontrol panelini sokme 970
4.12.2 Kontrol panelini takma 970

4.13 Kapi yaylarinin sabitlenmesi 971
4.14 Ayak panelin degistirilmesi 973

4.14.1 Ayak panelinin dokulmesi 973
4.14.2 Ayak panelin takilmasi 973

4.15 Taban doket plakasinin degistirilmesi 974

4.15.1 Taban soket plakasini cikarma 974
4.15.2 Taban soket plakasin takilmasi 974

4.16 Tasma borusunun degistirilmesi 975

4.16.1 Taşma kanalınin seksülmesi 975
4.16.2 Tasma borusunun takilmasi 976

4.17Igkapinindegistirlmesi 978

4.17.1 ic kapinin cikartilmasi 978
4.17.2 ic kapinin takilmasi 978

4.18 Kapi mentesinin degistirlimesi 979

4.18.1 Kapi menteşisin doklmesi 979
4.18.2 Kapi mentesesinin takilmasi 979

4.19 Kapi contasinin (alt) degistirilmesi 981

4.19.1 Kapi contasinin cikartilmasi 981
4.19.2 Kapi contasinin takilmasi 982

4.20 Kapi contasinin (ust) degistirimesi 983

4.20.1 Kapi contasinin sokiulmesi 983
4.20.2 Kapi contasinin takilmasi 983

Onarim ipuçları - Bulaşık makinesi

4.21 EmotionLight iginin degistirmesi.. 984

4.21.1 EmotionLight isiginin cikartilmasi 984
4.21.2 EmotionLight isiginin takilmasi 984

4.22 TimeLight in (Zaman gostergesi) Deigi sterimesi 987

4.22.1 TimeLight in dokulmesi 987
4.22.2 TimeLight kurulumu 987

4.23 Gapillumination (ayginlatma) degistirimesi 988

4.23.1 Gapillumination'un (ayginlatma) sokulmesi 988

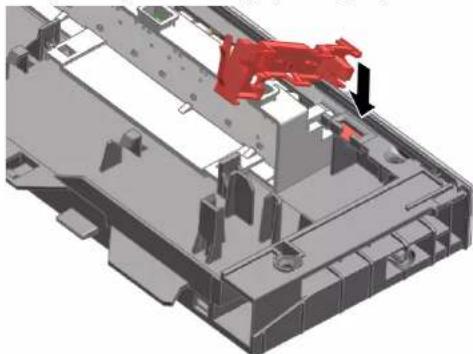

4.23.2 Gapillumination'in (ayginlatma) kurulumu 989

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sik,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 sanije once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir güvenilik testiGPCKEsTIRilmilar.

Keskin kenarlar nedeniyle yaralanma tehlikes!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabatelegci ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkıntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidalar,——in	—
Torx T15 tornavida Üzunluk 80 mm
Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm		①
I®,ne uzlu suspense [00340871]	Uzunluk: 200 mm,)—üz	—

Cihazin guc kaynagile baglantisi kesildi.
Cihaza kolayca ulasilabilir.

4.1.1 Üst tablanin sökülmesi

1. Arkadan taftan iki vidayi dokun (1) (opsyonel).
2. Üst tablanin altindaki her iki kolu yukari itin (2).

1. Ust tablay onden haficke kalirin (3).
2. Üst tablay Arkayadoğan itin (4).
3. Ust tablayi gikarin.

4.1.2 Üst tablanin monte edilmesi

1. Ost tablanin arka kismindaki timaklari yuvalarina oturtun (1).

1. Ost tablay oneogruiin (2).
2. Her iki tutma kolu duyulur sekilde yerine oturana kadar tezgahin onunu asagir dogru bastrin (3).
3. Iki vidayi tekrar takin (4) (istege bagli).

Onarim

4.2 Sepetlerin monte edilmesi

On kopul:

Igili basket, cihazdan cikarilmis.

4.2.1 86 cm'lik modeller icin 614935 kodlu malzemenin takilmasi

Özel yardımcı eklipman:

Sekme Klavuzu [00614935]
Gearme parca [00618565]
1. 614935 kodlu malzemeyi sepetin onuné capraz olarak yerlestitir.
2. Sekme kanalini ortalayin ve yerine oturtun.

4.2.2 Geçme parçanin takilması

Parcalar yikanirken, bu parca katlanabilir. Verilen ekstra aci, parcalarin altindaki su toplanmasini azaltir. Uzun bardaklar yikandigi durumda bu parcanin asagi kalmanası tasyide edilir. Egerust sepete opsiyonel plastik uclar varsa bu cikartilmalidir.

1. Plastik ucu cikarin.

1. Geçme parçayı yerine olurtun.

1. Klipsi disari dogrk katlayin.

Onarim

1. Yikanacak camairlar yerlestirin.

4.2.3 Buhar unitesinin takilmasi Özel yardymcy ekipman:

Sekme Klavuzu [00614935]
Gearme parca [00618565]

Buhar unitesi ile sepet systemin in allndaki uç parçaları sikırın.

Onarim

4.3 varioDrawer'in degistirlmesi

4.3.1 varioDrawer'in cikarilmasi

1. Tutamak kanatlarni ige dogru bukun.

1. Tutamacini yukari dokarin.

2. Plastik yan ekleri di sà dogru bastrin ve bunlari Çerçeveden yukari dogru bastirn.

Onarim

1. Kilavuz tirnaklar dikkatliche disa dokru bukun.

1. Kivriml parcalar tirnaklardan diari gekin.

2. Tutuculardan ayirarak on tarafaki metal cergeveye bastirin.

1. Metal cergeveyi kilavuzdan geritin.

4.3.2 varioDrawer'in takilmasi

Ters sira ile monte edin.

Onarim

4.4 Puskurtme kollarin deigistirilmesi

4.4.1 Puskurme kolunncikartilmasi

1. Üst piskürtmokolunu geşetin (1) veçikartmak icin asağiya dogru cekin (2).

1. Alt piskurme kolunu cikartmak icin asagiya dogru cekin.

4.4.2 Puskurtme kolun tanakilmasi

1. Alt puskurtme kolunu yerleşirin.
   Puskurtme kolu yerine oturur.
2. Ost piskurtmokolumyereftirin ve sikica yerine vidalayin.

Onarim

4.5 Filtrelerin degistirlmesi

4.5.1 Filtrenin cikartilmasi

1. Kaba filtreyi saat donus yonun tersine cevirin (1) ve filtreystemini cikartin (2).

Pompa kabina yabanci cisimlerin duqmedigini konrol edin.

1. Mikro filtreyi cikartmak icin asagi cekin.

4.5.2 Filtrelerin takilmasi

1. Filtre sistemi tekar barlestirin.
   Kaba filtredekii kilitleme tirnaklarinin yerlerine oturdugundan emin olun.
2. Filtre sistemi cihaza yerlestirin ve kaba filtrevi saat donus yonunde cevirin.
   Ok isarellerinin ayni hizada oldugundan emin olun.

Onarim

4.6 Firin tepsi puskurtme kafasinin takilmasi

1. Ost sepeti qikartin.
2. Firin tepisi piskurtm kafasin tutucuya (1) yerlestitir ve saga dogru cevirin (2).

Firin tepisi puskurtme kafasi yerine oturur.

Onarim

4.7 Guc kablosunu degistirme

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.

4.7.1 Güç kablosunu çikarma

Guc kablosunun fisini dikkatice yukari ve asagihareket ettinve elektrik prizinden cekin.

4.7.2 Gug kablosunu takma

DIKKAT!

Sebeke baglantisinda asiri isnma!

Yangin riski

Fişi sesi duyulana kadar elektrik prize itin.

Fi s duyulur sekilde yerine oturana kadar guc kablosunun fisini elektrik prisine takin.

Onarim

4.8 Deterjan kapaginin degistirilmesi

Kaldiracaraclarakkucikbir tornavida kullanilabilir.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrlir.
Kapi acik olmaldir.
Deterjankapagacldi.

4.8.1 Deterjan kabinin cikarilmasi

1. Deterjan kapagiri 5 mm kaydirin.
2. Altaraftaki deterjan kapagini kilavuz raylarin disina kaldirin ve ust tarafakti deterjian kapagini kilavuz raylarin disina cikarin.
3. Yayi cikartin.

4.8.2 Yay takma

1. Yayin uzun ucu nui deterjan kabinin montaj deligine dokun (1).

1. Yayin kisa ucunu deterjan kapaginn montaj deligine dokun (2).
2. Kapaaga bastirarak yerine oturtun.

4.8.3 Deterjan kabi kapaginin takilmasi

1. Deterjian kapaçıni tamamen açık konumdan 5 mm once bir tarafakti kilavuz rayarına yereşiririn. Hafifbir kuvvet uygulayarak karsi tarafi kilavuz raylara bastirir.
2. Hafif bir kuvvet uygulayarak karsi tarafi kilavuz raylara bastirin.

Onarim

4.9 Atik su pompa kapaginin degistirilmesi

Onkopul:

Sepet cikartilmisir.
Filtreler cikartilmistr.-961

4.9.1 Atik su pompa kapaginin qikartilmasi

1. Mevcut suyu bosaltin.

Gerekirse bir sunger kullanin.

1. Pompa kapaçini bir kaskla kaldirarççikartin veçapraz parçayla tutun.

1. Pompa kappa' beiiri bir acyla iceri dogru kaldirin ve cikartin.

4.9.2 Atik su pompa kapağın talimasi

Pompa kapagini yerlestirin (1) ve asagi dokru bastirin (2).

Pompa kapagi yerine oturur.

Onarim

4.10 Yan panelin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Solo cihazlar: ust tabla dokulmş olmaili.955

4.10.1 Yan paneli cikarma

1. Yan paneldeki vidalari dokun (1).

Resim 1: Tam ankastre

1. Yan paneli halife disagree egin (2).
2. Yan paneli indirin ve taban olugundan cekin (3).

Onarim

4.10.2 Yan panelin takilmasi

1. Yan paneli taban plakasin yerleşirin.

Resim 2: Tam ankastre

1. Yan paneli cihaza bastirin (2).
2. Yan paneli vidalarla sabitleyin (3).

Onarim

4.11 Dis kapinin degistirilmesi

Onkopul:

Cihazin fişi cekilir.
Cihaz, su beslemesinden ayrlir.

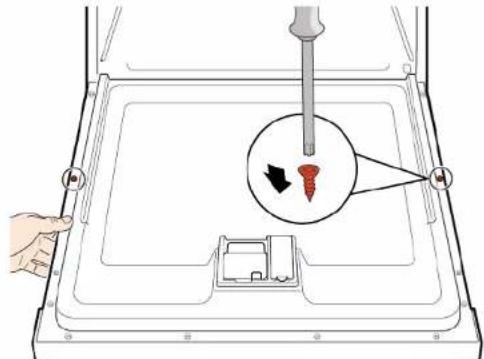

4.11.1 Dis kapinin dokulmesi

Asgida anlatilmis gibi vidalarikun.

1. Kapiyi acin.
   2.4 adet vidayi sokun.

3

Kapiyi bir tarafindan tutarak sabitleyin.

2 adet vidayi dokun.

4.11.2 Dis kapinin takilmasi

Onarim

Onkopul:

Yalitim kecesi, diq kapin ic kismina dokru sekilde yerleistirilmis ve sabittenmistir.
Menteşeler dis kapiya yerleştinir.
1. lq kapiyi sert bir sekilde kapatmayin.
2. Diskapng kontrol panelin altina dogru itin (1).

1. Dis kapaigic kappa dogu bastirn ve basili tutun (2).

4

Kapiyi bir tarafindan tularak sabitleyin.

Kapaçı açın ve onu iki adet vida ile emniyetete aln (4 x 11 mm metal vidalar).

1. Dis kapagi dort adet vida ile emniyete aln (4 x 11 mm metal vidalar).

Onarim

4.12 Kontrol panelin degistirilmesi

Isgletim karti anzaliya, tum kontrl panelin degiistirmesi gerekir.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrlir.
Dis kapi sakulmug olmal.
Dis kapi dokulm ulmal.

4.12.1 Kontrol panelini sökme

1. Elektrik böglantilarini kontrol panelinden ve parlatici eksiklik sensörunden (1, 2) ayirin.

1. Toprak kablosunu (3) ayirin (istege bagli).
2. Cihaz kapağınkıncı.
3. Kontrol panelini dusmemesi icin tutun.

5.6 adet vidayi sokun.

1. Kontrol panelini cikarin.

4.12.2 Kontrol panelini takma

4× 16mm vidalar kullanin.

Ters sira ile monte edin.

Onarim

4.13 Kapi yaylarinin sabitlenmesi

1. Germe ipi koruyucu kapağinçıkartin.

2.1.Kapyihafifgeagin(1).

1. Taşiyici tabandaki oluga sabitleyin (2).
2. Kapiyi yavaşa kapatin (3).

Ip sistemi, otomatik olarak kapi mentalgesine baglanir.

Onarim

3.1.Kapihi halife kapatin (4).

1. Olugu arkaya kaydirin ve kapi mentesesi (5) serbest birakin. 3. Kapaci aci (6).

1. Islemi, cihazin diger tarafinda tekrarlayin.

Ayaklar birebir ayndir ve birbirileriye degistirilebilir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrlir.
Dis kapi sakulmug olmal.
Dis kapi dokulm ulmal.

4.14.1 Ayak panelinin sikulmesi

1.

Hatali sokme.

Ayak parmaqi paneli yan taraflan gevsetilir ve cikarilrsa, iki braket kirlabilir. Yalnizca bir braket hasar gormusse, braketler birbiriyile ayni olduq icin taraf deigistirelbeilir.

Tampon cikanlirken tabanin on kismini ayaginiz ile desteklemeniz onerilir. Bu sekilde tabanin arka kismina asin yuk binmesi engellenmis olur.

1. Yataklara (1) bir tornavida sukun ve tirmaklan asagiya bastirarak serbest birakin.

1. Panei kaldirin.

2. Ayaklan one dokurikarin (1).

4.14.2 Ayak panelinin takilmasi

1. Ayaklan yerleşirin.
2. Ayak panelini üstten takin (1) ve duyulur sekilde yerine oturana kadar asagi dokru bastirin (2).

Onarim

4.15 Taban toket plakasinin degistirilmesi

Taban soketi plakasi on kisimin alfindaki alanda bulunur.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrlir.
Panel (opsiyonel) sikulmug olmaldir.
Dis kapi sakulmus olmal.
Dis kapi sokulmus olmal.
Uc panel siklmu olmalidir (opsiyonel).973

4.15.1 Taban suket plakasini sikarma

1.2 adet vidayi dokun (1).

1. Tirmak baglantilarini ayirin (2).

2. Taban suket plakasini dikkatice one dogru einn (1).

4.

Model serisine baglil olarak, EmotionLight in fisi hala tabana sabitlenmistir.

Itici tiraktaki fisin kilidini acin ve arkaya dogru cekin (opsiyonel) (2).

4.15.2 Taban Soket plakasinin takilmasi

Taban sukot plakasin sikmenin tersi sirayla takin.

Onarim

4.16 Taşma borusunundehyişirilmesi

Taśma borusu, cihazin on kisminda alt tarafa bulunur.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrir.
Panel sukulmog olmalidir (opsiyoneI).
Dis kapi dokulm ulmal.
Uc panel sokulmus olmalidir (opsiyonel).→973
Taban suket saci dokulm ulmal,974

4.16.1 Tasma kanalinin soskulmesi

Kalan su
- Bosaltma hortumu sokiuldugunde kalun su tabana akabilir.
- Siringa yardimi ile su cekilebilir.

1. Timak mekanizmasini ust tarafan cikartin (1, 2).

1. Ost tarafa timişi serbest birakin.

3.1.Metal klipsin alta bir tornavida tokun (1).

1. Metal klipsi dikkatlice serbest birakin (2).

Onarim

1. Taşma borusunu kaldirarık qikartin.

4.16.2 Taşma borusunun takilması

Tāsma borusunun yanlīs takilmasi sonucu su hasari meydana geblebir!

Tasma borusunu alt tarafta taigiic taban kilavuzuna dogru sekilde

yerlestitin.

Tasa borusunu ust tarafta dokru bir sekilde yerine oturtun.

1. 1. Tasa borusunu yerleistirin (1).

2. Tāsma bonusunu containin içine kaydirin (2).

3. Tāsma borusunu containin kilavuzuna bastrin (3).
4. Tāsma bʊrusunu dikkatlice yerleşṭirin (4).
5. Tāsma borusunu oturtun (5).

Onarim

1. Sol ve sag tarafta montaji kontrol edin. 3. Siki oturdugunu kontrol edin.

1. Sol ve sag tarafa metal klipsi takin.

Onarim

Cihazin fisi kekilir.
Cihaz, su beslemesinden ayrnilr.

4.17.1 ic kapinin cikartilmasi

1. Vidalari sokun (1).
2. lç kapiyi yukariya dokun (2).

1. Kapi mentesgesini vidalarla sabitleyin.
2. i capi yi kapi mentesesine yerlestirin.
3. i capiyi vidalarla sabitleyin.

4.17.2 ig kapinin takilmasi

1. Kapi contasini one dogru katlayin.
2. lç kapiyi kapi contasinArkasina getirin.
3. iç kapiyi kapatin
4. Kapi contasini yukariya dogru katlayin. Yan parcalar yukari baker.
5. Kapi mentalesini yukariya dogru hareket ettinir.

Onarim

4.18 Kapi menteşsin degişirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Yan panel cikartilmistir.→966
Dis kapi dokulmog olmal.
ic kapi cikartilmistir
Kontrol paneli sökülmög olmalı.→970
Kapi yaylari sabitlenmistir.971
Uc panel sokulmus olmalidir. 973
Taban suket saci sakulmus olmal,974
Taşma kanali cikartımistir.→975

4.18.1 Kapi menteşisin dokulmesi

1. 1. Tutma kancasini bir tomavida ile serbest birakin (1).

2. Kapi mentalesini one dogru cekin (2).

1. Kapi mentesindeki topraklama baglantusini serbest birakin.

4.18.2 Kapi menteşisin takilmasi

Onarim

1. 1. Menteşeyi cihaza yerfeşkın (1).

2. Menteşeyi cihaza kilitlenene dek asaglyaDOGRU hareket ettinir (2).

2.

Topraklama baglantisin eksik olmasi, kapida sebeke potansiyeline neden olabilir.

Topraklama baglantisinikurun.

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Dis kapi dokulmou olmal
Taban suket saci sikulmog olmal.974
Uc panel sokulmug olmalidir (opsiyonel).→973
Kapiyllarisokulmogolmai
Kontrol paneli sokulmug olmal
Sag alt bolumdeki kablo demeti tutucusu cikartilmsti

4.19.1 Kapi contasinin seksartilmasi

1. Alt kapi contasindaki iki tespit klipsini gikartin (1, 2).

1. Tāgma kanalīni ayirin.

1. Taşma olugunu kaldirarak seksartin.

Onarim

1. Alt kapi contasin i capidan gikartin.

4.19.2 Kapi contasinin takilmasi

1. Conta kapaklarin kapi contasi ile birlikte conta rayinin soluna ve sağina takin.

1. Kapi contasin menfez kapaigile birlikte ic kapiya yerleştinr.
2. Kapi contasin iki tespit klipsiyale sabitleyin.

Onarim

4.20 Kapi contasinin (iust) degistirilmesi

Onkopul:

Cihazin fişi cekilir.
Cihaz, su beslemsinden ayrilir.

4.20.1 Kapi contasinin sokulmesi

Kapi contasini ic cergeveden cikartin.

4.20.2 Kapi contasinin takilmasi

Kapi contasi, takilmadan once keserek doku uzunlu getirilmelidir. Uzunluk, 81 cm yuksekliginde cihazlar icin 1750 mm ve 86 cm yuksekliginde cihazlar icin 1850 mm'dir.

1. Uygun kapi contasini hazirlayin.
2. Sizdirmazlik profilinin dokru montaj konumunda oldugundan emin olun.

1. Beyaz nokta, sizdirmaz yatak seri dile ayin seviyede olmaldir.

4

Conta, kosererde dalgali veya gerilmis durumda olmamalidir. Conta, uclarda capraz olarak kesilir ve on tarafta kabin alt tarafina dogrincehir.

Conta ucunu, ic kapinin alta on tarafa duz sekilde yerlestitin. Conta, kabin yan tarafina mumkun oldugunca uzak durmaldir.

Dogru takilmis kapi contasi:

Onarim

4.21 EmotionLight isgindeigistirlimesi

EmotionLight isigi, durulama tankinin üst on dis bolgesinde yer almaktadir.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden ayrlir.
Cihaza serbest erisim mumkun.
Ust tabla dokulmug olmali (opsiyonel).
Sag yan panel cikartilmistir (istege bagli)→966

4.21.1 EmotionLight isiginin cikartilmasi

1. Arkadaki tutma kancasini ayirin (1).

1. Tutucuyu yukariya dokru cikartin (2).

2. Fisi konnektorden cekin (cilazin on tarafinda sag alta).

3. Elektrik baglantisinigug modulunden ayirin.

1. EmotionLight isigini cihazdan qikartin.

4.21.2 EmotionLight isginin takilmasi

1. Tutucuyu durulama tanki cerecevesine yerlestitin (1).

Onarim

1. Tutma kancasini takin (2).

3

Kabloyu sag alt tarafa takin.

Onarim

Resim 3: Düz kablo

1. Fisi takin.

Onarim

4.22 TimeLight'in (Zaman gostergesi) Degistirilmesi

TimeLight isigin yalnizca komple parca olarak degistirin. TimeLight modulu, taban soket plakasin arkasina monte edilmiistr.

Onkopul:

Cihazin fisi cekilir.
Cihaz, su beslemesinden ayrir.
Uc panel dokulmuz olmaldir.→973
Taban Soket plakasi cikarilmis ve dondurilmus durumda.974

4.22.1 TimeLight'in sikulmesi

1. Timaklan (1) hafifge di sda dogru bukun.

1. TimeLight modulu yukari dokurecikiazdan diari cikarin (2).

4.22.2 TimeLight kurulumu

1. Tirmaklari (1) tekrar gerije dokbu klinik.

1. TimeLight modulü ger ilerek yerine yerleştin (2).
2. Elektrik baglantisini baglayin.

Onarim

4.23 Gap illumination (ayginlatma) degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Dis kapi dokulmustur.
Kumanda paneli cikartimistir.

4.23.1 Gap illumination'un (ayginlatma) sökülmesi

1. 1. Kabloyu tinnaktan (1) kurtarin.

2. Elektrik baglantisini isletim modulunden sokun (2).

2.1. Arkadaki tutma kancasini (1) ayirin.

1. Isik plakasini cirakarin (2).

Onarim

3.1. Tutma kancasini dokunuz. (1).

1. PCB'yi kat yuvasi ile birlikte kalirin ve isletim modulu cergevesinden ickarin (2).

4.23.2 Gap illumination'in (ayginlatma) kurulumu

1. PCB kart yuvasin isletim modulun cerevesine yerlestitin.

1. Bir "klik" sesiyle sikistirin.

1. Fiber optik isik kumasini yerleşirin ve bir "klik" sesiyle sikistirin.

1. Kabloyu isletme modulune baglayin.
