Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com o mesmo的服务o de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavras sinal. A palavras-sinal indica a gravidade do perigo.

Nivel de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos graves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Simbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão elétrica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

PERIGO

Tip e origem do perigo!

Possiveis consequencia de ignorar o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O segunte exemple minha um avis que adverte contra choques electrolycos devo a partes sob tensão. A medida para fazer o perigo é mentionada.

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Morte por eletrocussao

Desíligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates simbolos gerais:

Simbolo ger. Significado
i	Identificação de uma dica especial (texto e/ou ilustração)
1	Identificação de uma dica simples (apes nao texto)
	Identificação de uma ligação para um tu- torial em video
	Identificação das ferramentas necessária- as
	Identificação das condições prévias ne- cessárias
if	Identificação de uma condição (se ..., en- tão ... )
	Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de	material
Estado Identificação de um texto exibido / j	anela (no visor do aparecido)

Tabela 3: Simbolos gerais

Segurarca

2.1 Instruções gerais de segurarca

2.1.1 Todos os eletrodométricos

Risco deCHOque eltrico deido a partes sob tensao!

• Erros por reparacoes envolvendo componentes electrolycos podem provocar Choques electrolylicos!
  Desligue o aparenho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Ao's a reparacao, solicite a realizacao de um teste de segurance de accordo com VDE 0701 ou os regulamentospecificosdois.

Risco de ferimentos causados por arestas vivas!

Use luvas de protecao.

Risco de esmagamento durante lavoros de reparacao, manutenacao, resolucao de problemas e service devo a componentes pesados e meveis

Use calçado de proteção.
Proteja os componentes pesados contra quedes.
- Não introduzir partes do corpo em componentes moveris.

Risco para a seguranca/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensiveis (ESDs)!

• Não toque nos mículos, incluindo ligações e percursos conduutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segurar
Chave de parafusos Torx T15	Comprimento 80 mm
Chave de fendas Lámina	mina 10 mm x 1,6 mm x 200 mm
Alicate de pontas [00340871]	Comprimento: 200 mm, reto

O aparelho está desligado da alimentacao eletrica.
O aparelho está livrente acessivel.

4.1.1 Remover o tampo

1. Remova osinous parafusos atras (1) (optional).
2. Pressione para cima ambas as alavancas de retencion sob o tempo (2).

1. Levante o tempo ligeiramente a fronte (3).
2. Empurre o tempo para fora e paraTRS (4).
3. Remova o tempo.

4.1.2 Instalar o tampo

1. Prenda a parte de vez do tempo nas guias, utilizing as saliencias de retencion (1).

1. Empurre o tempo para a frente (2).
2. Pressione a fronte do tempo para boa até umbas as alavancas de retençao encaixarem de forma audivel (3).
3. Volte a enroscar os doit parafusos (4) (optional).

Reparacao

4.2 Instalar o sistemas de cesto

Pre-requisito:

Cesto em qustao foi removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o Modelo de 86 cm

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

1. Insira a calha para pastilhas diagonalmente na parte darente do cesto.
2. Centre e encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de chávenes

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

Ao lavar chavenas, o clique de所提供 de chavenas pode ser dobrado para cima. O angulo adicondual reduz a accumulacao de agua no fundo das chavenas. No caso de copos altos, recomendamos que deleixe o clique de所提供 de chavenas dobrado para boa. Se oscestos superiores tiverem um inserto de plastico optional, este tem de ser removido.

1. Retire o inserto de plastico.

1. Encaixe o clipe de suporte de chávenes.

1. Dobre para cima o clipe.

Reparacao

1. Posicione os itens a lavar.

4.2.3 Instalar o inserto de vaporeira

Ferramentas necessarias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenes [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o Sistema de cesto.

Reparacao

4.3 Substitui r a gaveta vario

4.3.1 Remover a gaveta vario

1. Dobre as pegas para dentro.

1. Remova a pega por cima.

2. Pressione os inseros laterais de plastico para fora e pressione-os para cima para fora do quadro.

Reparacao

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigoes rebatieis para fora das linguetas.

2. Pressione o quadro de metal à fremte para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

• Instale pela ordem inversa.

Reparacao

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para baixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

4.4.2 Instalar o braço aspe

1. Insira o braço aspersor inferior.
   O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmamente.

Reparacao

4.5 Substituir os filtros

4.5.1 Remover o filtro

1. Rode o filtrlo grossoiro para a esquerda (1) e remove o Sistema de filtrlo (2).

Certificque-se de que nenhum objecto estranho cai no reservatorio.

1. Puxe para baixo o microfiltro para remover.

4.5.2 Instalar os filtros

1. Remonte o sistemas de filtros.
   Assegure-se de que os bloqueiros de retencion no filtro grossoiro encaixam.
2. Insira o Sistema de filtro no aparenho e rode o filtrlo grossoiro para a direita.
   Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar aCESSA espersora para assadeiras

1. Retire o cesto superior.
2. Insira a casa aspersora para assadeiras no suporte (1) e rode para a direita (2).

Acede aspersora para assadeiras encaixa.

Reparacao

4.7 Substituir o cabo de alimentacao

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acessivel.

4.7.1 Desligar o cabo de alimentacao

• Mova a ficha do cabo de alimentacao cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligaço.

4.7.2 Ligar o cabo de alimentacao

ATENÇAO!

Sobreaquecidontamento da ligação principal!

Risco de incendio

Insira o cabo de alimentacao firmamente ate encaixar.

Insira a ficha do cabo de alimentacao na tomada de ligation ate a ficha encaixar de forma audivel.

Reparacao

4.8 Substituir a tampa do detergente

Uma subpoena chave de parafusos pode ser usada como ferramenta para alavancar.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta foia aberta.
A tampa do detergente foia aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Eolve a tampa do detergente do lado inferior para fora das calhas de guia e retirea das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orificio de montagem do disposito dispensador (1).

1. Insira a extremidade curta da mola no orificio de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do disposicao dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados 5mm antes da posicao totalmente aberta. Pressione o lado oposto suavamente para dentro das calhas de guia.
2. Verifique o functiOnamento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de agua de esgoto

Pre-requisito:

Cesto foI removido.
Os filtres foram removidos.→714

4.9.1 Remover a tampa da bomba de agua de esgoto

1. Retire toda a agua.

Use uma esponja, se necessario.

1. Separe a tampa da bomba,utilizando uma colher e segure-aanela travessa.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de agua de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparacao

4.10 Substituir o painel lateral

Pre-requisito:

O aparecido está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acesivel.
Apareiros de instalacao livre: o tempo FOi removido. 708

4.10.1 Remover o paineI lateral

1. Remova os parafusos do painei lateral (1).

1. Incline o painei lateral ligeiramente para fora em cima (2).
2. Desca o paineI lateral e puxe-o para fora da calha de base (3).

Reparacao

4.10.2 Instalar o paineI lateral

1. Insira o paineI lateral na calha de base (1).

O aparelho está desigado da energia.
O aparelho está desligado do abastecimento de agua.

4.11.1 Remove a porta exterior

Basta remover os parafusos que são descritos nos seguients passos.

1. Abra a porta.
2. Remova os quatre parafusos.

3.

Segure a porta de um dos lados.

Remova os doit parafudos.

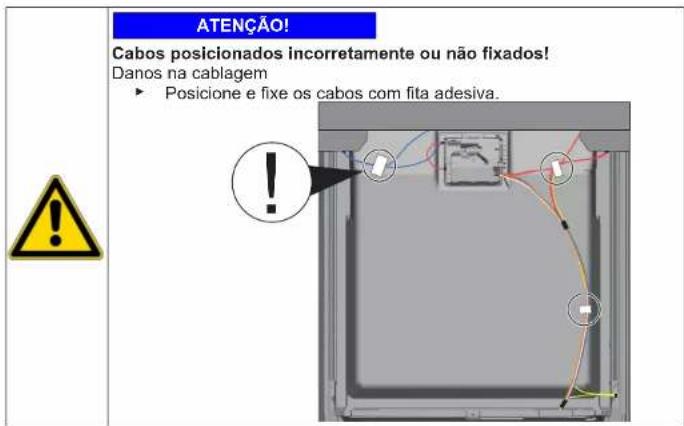

4.11.2 Instalar a porta exterior

Reparacao

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior.
As dobridas estao inseridas na porta exterior. 1.Fecha a porta inferior sem bater.
2. Empurre a porta exterior para cima sob o painei de comandos (1).

1. Pressione a porta exterior contra a porta interior e secure (2).

4.

Segure a porta de um dos lados.

Abra e fixe a porta com dois parafusos (4 parafusos de metal de 11 mm).

1. Fixe a porta exterior com quatro parafusos (4 parafusos de metal de 11 mm).

Reparacao

4.12 Substituir o paine de comandos

Se um modulo de operação estiver defeitouso, o painei de comandos inteiro tera de ser substituido.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exteriorifoREMovida.
A porta exteriorloi removida (totalmente integrale/integrada).

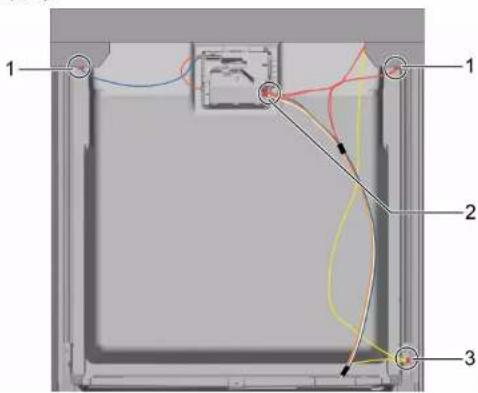

4.12.1 Remover o paine l de comandos

1. Desligue as ligacoes electrolyicas do painei de comandos e sensor de baixo navel de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (optional).
2. Abra a porta do(APARALHO).

3. Fixe o paineI de comandos para que nao caia (segure-o).

4. Remova seiis parafusos.

1. Remova o painei de comandos.

4.12.2 Instalar o paine de comandos

Use os parafusos 4 x 16 mm.

• Instale pela ordem inversa.

Reparacao

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

2.1.Abra a porta ligeiramente (1).

1. Insira a ranhura da calha de base (2).
2. Feche a porta lentamente (3).

O Sistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

3.1. Feche a porta ligeiramente (4).

1. Mova a ranhura para trás e solte a doradiça da porta (5).
2. Abra a porta (6).

1. Repita o processo do除外do aparelho.

Os pés são identicos e intercambiáveis.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta exterior foi removida.
A porta exteriorloi removida (totalmente integralei/integrada).

4.14.1 Remover o painei inferior

1.

Remocao incorreta.
Se o pailn inferior for solto lateralmente e removido, as das placas de fixacao podem quebrar. Se apenas uma placu de fixacao for danificada e possivel mudar de lado, pois as placas de fixacao sao idenicas.
Recomenda-se colocar algo sob o aparelho arente na lateral para alviar a carga sobre o pailn inferior com os pes.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painel para o retirar.

2. Remova os pés à fremte (1).

4.14.2 Instalar o painel inferior

1. Insira os pés.
2. Fixe o painei inferior em cima (1) e pressione-o para baixo ate encaixar de forma audivel (2).

Reparacao

4.15 Substituir a placá da tomada de base

A plac a tomada de base situa-se na area inferior arente.

Pre-requisito:

O aparheiro está desligado da energia.
O aparheiro está desligado do abastecimento de agua.
A frete do mover (optional) foi removida.
A porta exterior foi removida.
A porta exterior FOI removida (totalmente integravel/integradra).
O painei inferior foie removido (optional).→726

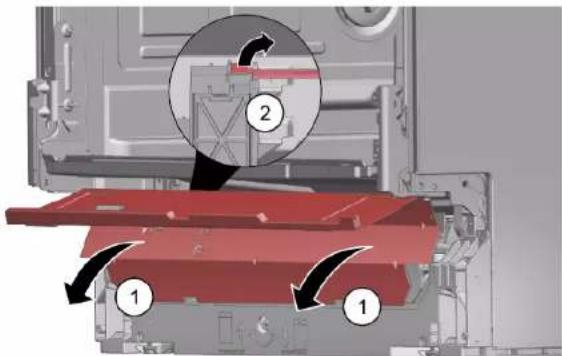

4.15.1 Remover a plac da tomada de base

1. Remova os doit parafusos (1).

1. Desengate os elementos de encaixe (2).

2. Incline a plac da tornada de base cuidadosamente para a fronte (1).

Dependendo da série do modelos, a ficha para o EmotionLight não está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe paraTRS (optional) (2).

4.15.2 Instalar a plac da tomada de base

• Instale a placacadatomadadebasepelordeminversa.

Reparacao

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizo na area inferior dianteira do aparelho.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A frunte do mover fei removida (optional).
A porta exterior foi removida.
O painei inferior foiv removido (optional).→726
A plac a tadomada de base fo removida. 727

4.16.1 Remover a calha de transbordamento

Agua residual

• Se a mangueira de drenagem for removida, a agua residual pode sair.

• Recolha a água ou remove-a da cuba coletora inferior com uma se-tinga de sução.

• Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

Reparacao

3.1. Insira a chave de parafusos sob o grampo de metal (1). 2. Solte o clipe de metal suavamente (2).

1. Levante a calha de transbordamento para fora.

4.16.2 Instalar a calha de transbordamento.

Danos Causeiros pela agua devo a instalacao incorreta da calha de transbondoamento!

Insira a calha de transbordamento corretamente em baixo na guia da calha de base.

Encaixe a calha de transbordamento corretamente em cima.

1. 1. Posizione a calha de transbordamento (1).

2. Insira a calha de transbordamento naVEDACAO (2).

3. Pressione a calha de transbordamento para dentro da guia daVEDACAO (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

Reparacao

1. Verifique a instalacao a esquerda e a direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

Reparação

4.17 Substituir a porta interior

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire aVEDacao da porta para arente.
2. Mova a porta interior para trás daVEDACão da porta.
3. Feche a porta interior
4. Vire aVEDa da porta para cima. As peças laterais apontam para cima.
5. Mova a dobradiça da porta para cima.

Reparação

4.18 Substituir a dobradiça da porta

Pre-requisito:

O aparecido está desligado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente acesivel.
O paineI lateral foI removido.→719
A porta exteriori for removida.
A porta interiormoi removida.
O paine de commandos foi removido. 723
As molas da porta foram fixadas. 724
Q painei inferior foir removido.→726
A placadatomada de basefoiremovida.→727
A calha de extrasamento foi removida. 728

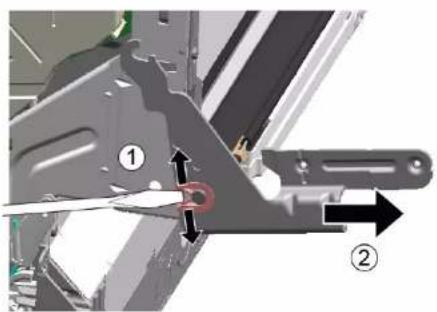

4.18.1 Remover a dobradiça da porta

1. 1. Solte o gancho de encaixe com a chave de parafusos (1).

2. Puxe a dobradiça da porta para arente (2).

1. Solte a ligaçao a terra na dobradiça da porta.

4.18.2 Instalar a dobradiça da porta

Reparacao

1. 1. Coloque a dobradiça no aparelho (1).

2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

2.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabelecarigacaoa terra.

4.19 Substituir a vedação (inferior) da porta

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
A porta exterior foi removida.
A plac da tomada de base foi removida.→727
O painei inferior foir removido (optional).→726
As molas da porta foram removidas.
O paineI de comandos fo
O所提供de feixe de fios em baixo a direita foimovido.

4.19.1 Remover aVEDA da porta

1. Remova os bois clipes de retencion naVEDACAO inferior da porta (1, 2).

1. Despendra a calha de transbordamento.

1. Levante a calha de transbordamento para fora

Reparacao

1. Remova da porta interior aVEDACAO inferior da porta.

4.19.2 Instalar aVEDação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com ação da porta.

1. Insira aVEDAGAO da porta com a aba de fecho na porta interior.
2. Fixe a vedao da porta com bois clipes de retencao.

Reparação

4.20 Substituir a vedação (superior) da porta

Pre-requisito:

O aparelho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

4.20.1 Remover aVEDA da porta

Remova aVEDACAO da porta do quadro interior.

4.20.2 Instalar aVEDação da porta

AVEDa da portemet der cortada para ficar com o comprimento correto antes da instalacao.Tem ser de 1750 mm para aparelhos com 81 cm de alta e de 1850 mm para aparelhos com 86 cm de alta.

1.Prepare aVEDa da porta apropriad.
2. Assegure a posicao de instalacao correta do perfil de vedacao.

1. O punto branco devera estar alinhado com a faixa de base vedante.

4

A vedação não pode fazer ondulada ou esticada nos cantos. A vedação é cortada diagonamente nas extremidades e vale-se estreitando na direção do fundo do recipienté àrente.

Posicione a extremidade daVEDAQUEXATAMPEa frente sob a porta inferior.AVEDAQUEXATAMPEa es assentar na lateral do recipiente o mais possivel.

Vendaço da porta corretamente instalada:

Reparacao

4.21 Substituir o EmotionLight

O EmotionLight está situado na area superior dianteira exterior do deposto de lavagem.

Pre-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acesivel.
O tempo foi removido (optional).
O paine1 lateral direito fo1 removido (optional).→719

4.21.1 Remover o EmotionLight

1. Remova o所提供e por cima (2).

2. Puxe a ficha para fora do conector (em baixo a direita narente do aparelho).

3. Remova a ligation eletrica do modulo de potencia.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do deposito de lavagem (1).

Reparação

1. Engate o gancho de encaixe (2).

3

Instale o cabo do lado direito inferior.

Reparacao

Fig. 3: Cabo plano

1. Insira a ficha.

Reparacao

4.22 Substitui o TimeLight

Substituir o TimeLight apenas como peça completeness. O.).
O.),
base.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O painei inferior foI removido.→726
A placá da tomada de base foi removida e rodada,→727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o modulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) paraTRS.

1. Empurre o modulo TimeLight para dentro da guia (2).
2. Conecte a ligation electrolytica.

Reparacao

4.23 Substituir a Gap Illumination

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
A porta exterior está desmontada.
O paine de operatione fo removido.

1. Levante a placar o suporte e remove-la do quadro do modulo de operacao (2).

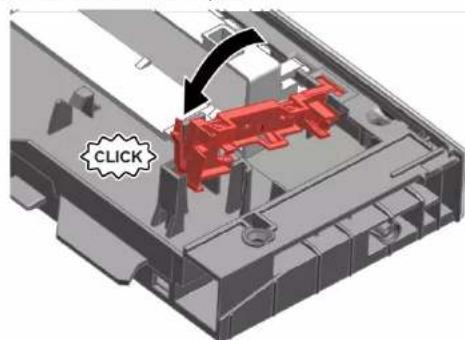

4.23.2 Instalar a Gap Illumination

1. Insira o suporte da placac no quadro do modulo de operacao.

1. Aperte-o com um som de "clique".

1. Instale a fibra otica e aperte-a com um som de "clique".

1. Conecte o fio ao modulo de operacao.

Fig.1: Totalmente integrado
