Marka	Teka
Model	C 9310
Ürün Tipi	Ankastre Davlumbaz
Elektrik Beslemesi	230 V / 50 Hz (etikete bakınız)
Motor Hız Sayısı	3
Aydınlatma	Akkor lamba (maks 40 W), E14
Filtre Tipi	Yıkanabilir metal yağ filtresi (modele göre 2 veya 3)
Aktif Karbon Filtre	İsteğe bağlı, her 3 ila 6 ayda bir değiştirin
Minimum Montaj Yüksekliği	50 cm (elektrikli ocak) / 65 cm (gazlı ocak)
Hava Çıkış Çapı	Belirtilmemiş
Maksimum Kanal Uzunluğu	Maksimum 2 dirsek ile 4 metre
Çalışma Göstergesi	Evet
Filtre Temizliği	Ayda en az bir kez, bulaşık makinesinde veya elde
Gövde Temizliği	40°C sabunlu su, nemli bez, aşındırıcı kullanmayın
Güvenlik	Bakım öncesi fişi çekin; yiyecekleri alevlendirmeyin; yağlı filtre yangın riski oluşturur
Onarılabilirlik	Lambaların ve LED modülünün değişimi yetkili bir uzman tarafından yapılmalıdır
Menşei Ülke	Belirtilmemiş
Ağırlık	Belirtilmemiş

Sık sorulan sorular - C 9310 TEKA

Teka C 9310 davlumbaz nasıl kurulur?

Kurulum, elektrikli ocak üzerinde minimum 50 cm ve gazlı ocak üzerinde 65 cm yüksekliğe uygun olmalıdır. Maksimum 2 dirsek ile en fazla 4 metre dış hava tahliye kanalı kullanın. Kılavuzdaki şemaları izleyin ve elektrik bağlantısını bir profesyonele bırakın.

Yağ filtreleri nasıl temizlenir?

Metal filtreler kilit mekanizmalarına basılarak çıkarılır. Bulaşık makinesinde veya sıcak sabunlu suda yıkayın. Yangın riskini önlemek için ayda en az bir kez temizleyin.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre, kullanıma bağlı olarak her 3 ila 6 ayda bir değiştirilmelidir. Yıkanamaz ve geri kazanılamaz. Davlumbaz, dış tahliye olmadan devridaim modunda kullanılabilir.

Davlumbazın ampulü nasıl değiştirilir?

Davlumbazın fişini çekin. Filtreleri çıkararak lambalara erişin. E14 tipi, maksimum 40 W gücünde, ILCOS D DR-6-H-E14-37 veya HSGSB/C-28-230-E14 referanslı ampul kullanın. Yeni ampulü vidalayın ve filtreleri yeniden takın.

Davlumbaz çalışmıyor, ne yapmalıyım?

Güç kablosunun takılı olduğundan ve prizde elektrik olduğundan emin olun. Hala çalışmıyorsa teknik servise başvurun. Kendiniz tamir etmeye çalışmayın.

Davlumbaz neden iyi çekmiyor?

Olası nedenler: doymuş yağ filtresi (temizleyin), tıkalı tahliye kanalı (dirsekleri ve uzunluğu kontrol edin) veya eski aktif karbon filtre. Havanın serbestçe akmasını sağlayın.

Davlumbazı dış tahliye olmadan kullanabilir miyim?

Evet, devridaim için bir aktif karbon filtre takın. Tahliye kolunu pozisyon III'e getirin (kılavuza bakın) ve filtreyi yerleştirin. Emiş gücü azalacaktır.

Davlumbazda hangi temizlik ürünleri kullanılmalı?

40°C sabunlu su ve nemli bez kullanın. Yüzeye zarar verecek metal pedler, aşındırıcı ürünler veya kazıyıcılar kullanmayın.

Davlumbaz ses çıkarıyor veya titriyor, ne yapmalıyım?

Kanalın tıkalı olmadığını ve filtrelerin temiz olduğunu kontrol edin. Davlumbazın iyice sabitlendiğinden emin olun. Ses devam ederse motor arızalı olabilir; satış sonrası servise başvurun.

Davlumbaz ile enerji nasıl tasarruf edilir?

Oluşan buhara uygun hızı kullanın, gereksiz yere yoğun mod kullanmayın. Yemek pişirmediğinizde davlumbazı ve aydınlatmayı kapatın. Buharı azaltmak için tencereleri kapatın. Verimliliği korumak için filtreleri düzenli temizleyin.

KULLANIM KILAVUZU C 9310 TEKA

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun.

ΕΛΛΗΝΙΚΑ

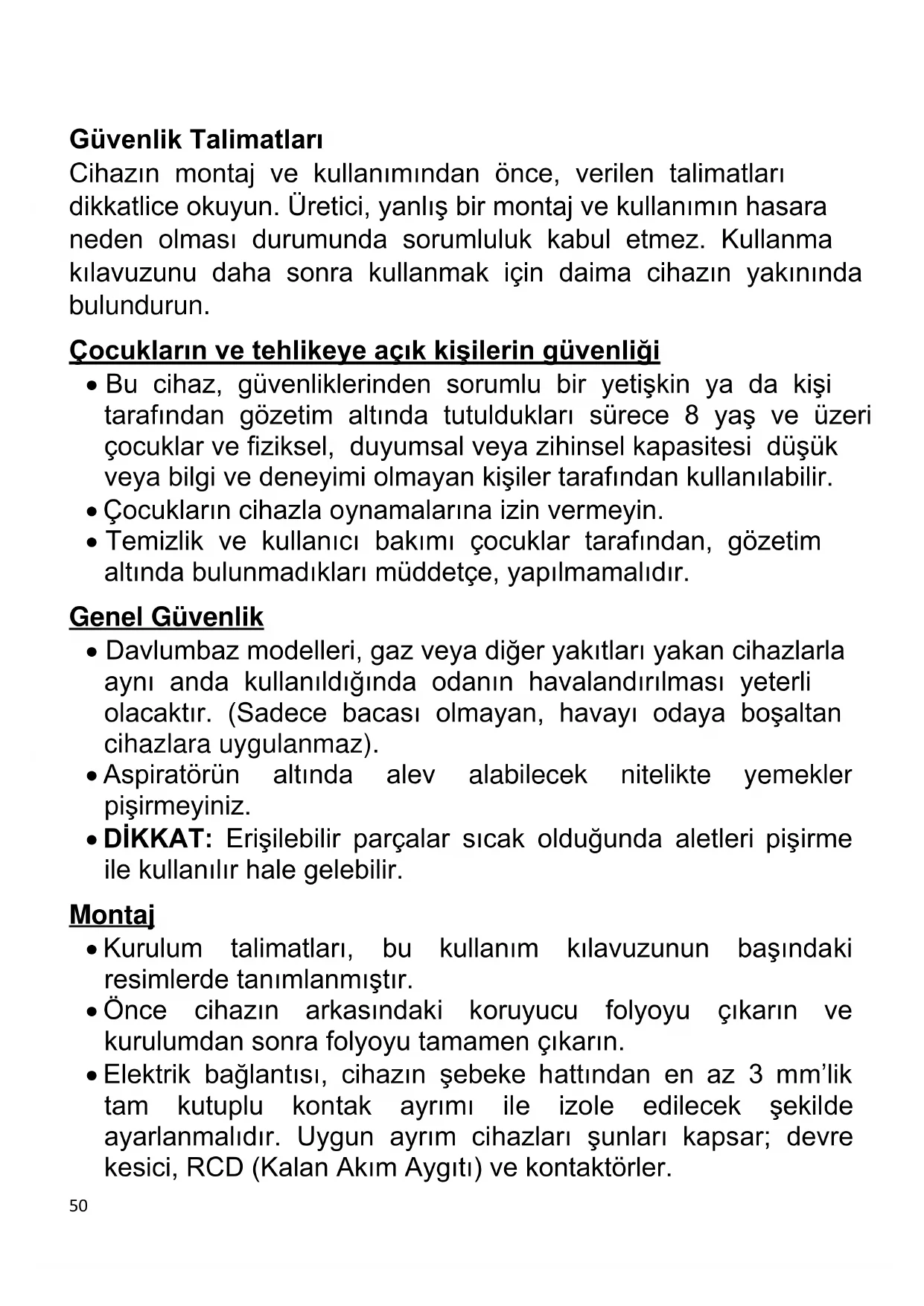

Güvenlik Talimatları

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olması durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafından gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamalarına izin vermeyin.
• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında bulunmadıkları müddetçe, yapılmamalıdır.

Genel Güvenlik

• Davlumbaz modelleri, gaz veya diğer yakıtları yakan cihazlarla aynı anda kullanıldığında odanın havalandırılması yeterli olacaktır. (Sadece bacası olmayan, havayı odaya boşaltan cihazlara uygulanmaz).
• Aspiratörün altında alev alabilecek nitelikte yemekler pişirmeyiniz.
• DİKKAT: Erişilebilir parçalar sıcak olduğunda aletleri pişirme ile kullanılır hale gelebilir.

Montaj

• Kurulum talimatları, bu kullanım kılavuzunun başındaki resimlerde tanımlanmıştır.
• Önce cihazın arkasındaki koruyucu folyoyu çıkarın ve kurulumdan sonra folyoyu tamamen çıkarın.
• Elektrik bağlantısı, cihazın şebeke hattından en az 3 mm'lik tam kutuplu kontak ayrımı ile izole edilecek şekilde ayarlanmalıdır. Uygun ayrım cihazları şunları kapsar; devre kesici, RCD (Kalan Akım Aygıtı) ve kontaktörler.

- Elektrik bağlantısı bir tapa ile yapılır ve bu kurulumdan sonra erişilebilir halde kalırsa, bahsedilen ayırma cihazını sağlamak gerekli değildir.

- Gaz veya diğer yakıtlar ile çalışan cihazların dumanını hava bacasından boşaltmayınız. (Sadece bacası olmayan, havayı odaya boşaltan cihazlara uygulanmaz).

- Aspiratörün alt kısmı ile ocak arasındaki korunması gereken mesafe; elektrikli ocaklarda minimum 50cm ve gazlı ocaklarda minimum 65cm olmalıdır. çayet gazlı ocak kullanma kılavuzunda bu mesafenin arttırılmasına dair bir uyarı varsa uyulması gerekmektedir.

- Aspiratörü monte etmeden önce yürürlükteki duman ve hava standartlarını kontrol ediniz.

- Aspiratörün bağlantısını yapmadan önce aspiratörün iç kısmında bulunan özelliler etiketinde belirtilen voltaj ve frekans değerlerini kontrol ediniz.

- Aspiratörünüzden maksimum performansı alabilmeniz için çıkığ borusunun 4 metreyi geçmemesine ve 2 adet 90° lik açıdan (dirsek) fazla olmamasına dikkat ediniz.

- Davlumbazın diğarıya açılan bir bacaya bağlanması ilk tercih olsa da bunun mümkün olmadığı hallerde karbon filtre kullanılabilir. Emilen hava karbon filtreler yardımıyla temizlenerek ortama geri döner.

Temizlik

- Kullanma kılavuzu içerisinde yer alan temizlik talimatları dışına çıkıldığı takdirde yangın riski vardır.

- Aspiratörün herhangi bir kısmında yağ birikmesine müsaade etmeyiniz, özellikle filtrelerde. YANGIN TEHLİKESİ DOĞURABİLİR.

- Kullanım sıklığına göre filtreler en az ayda bir kez temizlenmelidirler. Yemek piğirme esnasında hatta piğirmediğiniz zamanlar dahil aspiratörünüz üzerinde yağ birikimi olabilir.

- Aspiratörün iç kısmını temizlerken eldiven kullanmanızı ve çok dikkatli olmanızı tavsiye ederiz.

Tamirat

- Elektrik kablosunun zarar görmesi durumunda kablo, bir kazanın meydana gelmesine engel olmak için, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.

- Güç kaynak kablosunda ya da kontrol panelinde bir deformasyon görülürse aspiratörünüzü kesinlikle kullanmayınız.

- LED modülü arızalıysa, olası bir tehlikeyi önlemek için servis temsilcisine veya benzer derecede nitelikli kişilere başvurunuz.

- Şayet aspiratörünüz çalışmaz ise ya da normal olarak çalışmıyorsa cihazınızı elektrik bağlantısından ayırın ve en yakın Teka yetkili servisine başvurun.

- Gerekli olduğu durumlarda en yakın Teka yetkili servisine başvurun ve orijinal yedek parça kullanıldığından emin olun. Yetkili servis harici tamirler sizin zarar görmenize sebep olabilecek aparatların hasar görmesine ya da cihazın ayarlarını bozabilir. Üretici firma aparatların yanlış kullanımından sorumlu değildir.

Aparatların tanımı (Fig. 1-6)

A Üç kademeli fan çekiğ düğmesi.
B Motordan bağımsız ığık düğmesi.
C Lamba.
D Piğirme alanının üzerinde bulunan filtreler temizlik için kolayca çıkarılabilirler (modele göre 2 ya da 3 parça).
E Maksimum gaz çekiğine olanak sağlayan alan.

F Aktif karbon filtre kullanım imkanı (Bas. 5).
G Motorun çalıştır durumda olduğunu gösterir ikaz ığığı.
H-I Çekilen gazların geri dönüşümünü engellemek için baca çıkığına yerleştirilen (Bas. 3).

Kullanım Talimatları

Sekilde görülen düğmelere basarak 2 aspiratörünüzün fonksiyonlarını kontrol edebilirsiniz.

Piğim bittikten sonra 3-5 dakika süre ile aspiratörünüzü çalıştırmaya devam ediniz.

Temizleme ve Bakım

Temizleme ve bakım iglemine bağlamadan önce cihazının ana elektrik bağlantısından ayrıldığına emin olunuz.

Temizlik talimatlar doğrultusunda yapılmazsa yangın riski vardır.

Ateğ tehlike var olmak –dibi takdirde adl. Şu belgili tanımlık tastiye değil yer bulmak gör belgili tanımlık öğretim.

Filtrelerin Temizliği

Temizlik için filtreleri kancalarından ayırınız. Filtreleri bulağık makinesinde (notlara bakınız) ya da yağların çözülmesi için sıcak su içinde bekletmek koğulu ile ya da isteğe bağlı olarak metal olmayan

Parçaların korunması Gartı ile özel spreyler ile temizlenebilir. Temizlik igleminden sonra filtreleri kurumaya bırakın.

Notlar: bulağık makinelerinde kullanılan kuvvetli deterjanlar filtrenizin kararmasına neden olabilirler fakat bu filtrenizin yağ tutuğ özelliğine bir etkide bulunmaz

A Not: Kullanım sıklığına göre filtreler en az ayda bir kez temizlenmelidirler.

Yemek piğirme esnasında hatta piğirmediğiniz zamanlar dahil aspiratörünüz üzerinde yağ birikimi olabilir.

Aspiratör Gövdesinin Temizlemesi

İllık (40°c ortalama) sabunlu su kullanılması tavsiye edilir. Hazırlanan su ile nemlendirilmiş bir bez ile aspiratörün keskin kenarlarına ve izgaralara dikkat edilerek temizlik yapılabilir. Durulama için kuru lif bırakmayan bir bez kullanımızı tavsiye ederiz.

Böylece çıkığ bacasında ki tüm yağ tortuları diğerı atılacak ve yağ, duman ve kokuların tekrar geri dönüğünü engelleyecektir.

Not:

• Ağındırıcı, paslandırıcı ya da çizici maddeler kullanmayınız.
• Metal yüzeye zarar verebilecek ağındırıcı temizlik maddeleri kullanmayınız. sert cisimlerle (bıçak, makas gibi) temizlemeyiniz.

Aktif Karbon Filtre

• Karbon filtreyi yerine takmak için kapağı açınız, filtreyi yerine yerleĞtirdikten sonra kapağı kapatınız.
• Kullanım sıklığına ve Çekline göre karbon filtreler üç ila altı ay arasında değiştirilmelidirler.
• Karbon filtreler yıkanamaz ve tekrar kullanılamaz. Ömürleri dolduğunda değiştirilmeleri gerekmektedirler.
• Kullanım ömrü sona ermiğ bir karbon filtrenin yenisi ile değiştirilmesi için takma igleminin tekrarlanması ve eskisinin tamamen atılması gereklidir.
• Karbon filtrelerin takılmasıyla davlumbazın tahliye debisinde bir azalma gözlemlenebilir.

Lambaların Değiştirilmesi

• Ampullere ulağmak için filtreleri çıkarınız.
• Değiştirme iglemine bağlamadan önce cihazın elektrik bağlantısının kesildiğine ve lambaların sıcak olmadığından emin olunuz.
• Maksimum ampul gücü: 40 W.
• ILCOS D cod: DR-6-H-E14-37 veya ILCOS D cod: HSGSB/C-28-230-E14

Dati elettrici:

VEDI TARGA DATI

Bu cihaz, aşağıdaki standartlara uygun şekilde tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.

- Elektromanyetik Uyumluluk: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Montaj

Aspiratörünüzü mutfak kabinine monte edebilmenize yardımcı olması amacı ile için basarak 4 daki ℰekil düzenlemiğtir.

Aspiratörün alt kısmı ile ocak arasındaki korunması gereken mesafe; elektrikli ocaklarda minimum 50cm ve gazlı ocaklarda minimum 65cm olmalıdır. çayet gazlı ocak kullanma kılavuzunda bu mesafenin arttırılmasına dair bir uyarı varsa uyulması gerekmektedir.

Aspiratörünüzden maksimum performansı alabilmeniz için çıkığ borusunun 4 metreyi geçmemesine ve 2 adet 900 lik açıdan (dirsek) fazla olmamasına dikkat ediniz.

Davlumbazın diğarıya açılan bir bacaya bağlanması ilk tercih olsa da bunun mümkün olmadığı hallerde karbon filtre kullanılabilir.

Emilen hava karbon filtreler yardımıyla temizlenerek ortama geri döner.

Gazların üst taraftan dışarı atılması için, bir tahliye borusuna ihtiyaç vardır ve tahliye kolunu —Ell pozisyonuna getirmek gerekmektedir (Bas. 5).

Çıkık hortumu (geri dönüşü önleyici) takılır ve diğer çıkığların doğru bir şekilde kapalı oldukları kontrol edilir.

Havanın karbon filtreden geçip dolağımını sağlamak için tahliye kolu —İll pozisyonunda olmalıdır. Karbon filtre yerine bu durumda takılmalıdır.

DİKKAT: Eriğilebilir parçalar sıcak olduğunda aletleri piGirme ile kullanılır hale gelebilir.

Şayet çalışmayan bir şey varsa

Teknik servise baGvurmadan önce aGağıdaki iGlemleri takip edin:

Hata	Muhtemel sebep	Çözüm
Aspiratör çalıGmıyor Aspiratör yeteri kadar üflemiyor ya da titriyorsa.	Kablo bağlı değil.	Kabloyu bağlayınız
	Prize akım gelmiyor.	Parçaları değişÇtiriniz/tamir ediniz
Iğık çalıGmıyorsa	Baca tıkanmıştır.	Bacayı temizleyiniz
	Yetersiz hava çıkışı.	Montaj yapan kişi ile irtibata geçin ve kullanma kılavuzuna baGvurun.
	Lamba patlak.	Lambayı değişÇtirin.
Aspiratör çalıGmıyor	Lamba gevGek.	Lambayı sıkın.
	Kablo bağlı değil.	Kabloyu bağlayınız

Çevrenin Korunması

Enerji Tasarrufu

Bu cihaz enerji verimliliği sağlar, ancak daha fazla enerji tasarrufu yapmanızı sağlayacak bazı ipuçları aşağıda verilmiştir:

• Pişirme sırasında, davlumbazın verimli şekilde ve düşük çalışma gürültüsüyle çalışmasını sağlamak için yeterli hava beslemesi olduğundan emin olun.
• Fan devrini pişirme sırasında üretilen buhar miktarına göre ayarlayın. Yoğun modu sadece gerektiğinide kullanın. Fan devri ne kadar düşük olursa, o kadar az enerji tüketilir.

- Pişirme sırasında büyük miktarda buhar oluşuyorsa, zamanında daha yüksek fan devrine geçin. Pişirme sırasında oluşan buhar daha önceden mutfağa yayılmış durumdaysa, davlumbazın daha uzun süre çalıştırılması gerekecek, bu da daha fazla enerji tüketilmesine neden olacaktır.

- Kullanmaya ihtiyaç duymadığınızda davlumbazı kapatın.

- Kullanmaya ihtiyaç duymadığınızda aydınlatmayı kapatın.

- Havalandırma sisteminin verimliliğini arttırmak ve yangın riskini önlemek için filtreyi düzenli aralıklarla temizleyin ve (gerekirse) değiştirin.

- Pişirme sırasında oluşan buhar ve yoğuşmayı azaltmak için tencerelerin kapaklarını kapatın.

Ambalajın Atılması

Ambalajınız Yeşil Nokta taşımaktadır.

Eğer yaşadığınız yerde böyle bir uygulama varsa farklı ambalaj malzemelerini örneğin; kartonları, şeritleri, naylon folyoları doğru kutulara atınız. Bu işlem ambalaj malzemelerinin yeniden kullanılmasını sağlayacaktır.

Ekipmanın sökülmesi:

1. Şebeke gücünü kesin.
2. Davlumbazın üzerindeki kanalı sökün.
3. Kanalı ayırın.
4. Ekipmanı destekleyerek, duvarda desteklenmesini sağlayan vidaları sökün.
5. Atıkların bertarafı için, uygun çevre koruma yönergelerine göre ilerleyin.

Kullanılmayan Cihazların Atılması

2012/19/EU sayılı Elektrikli ve Elektronik malzeme atıkları konulu Avrupa Yönetmeliğine göre, elektrikli ve elektronik aletler normal çöpler gibi atılmamalıdır.

Kullanım ömrü dolmuş malzemeler komponentlerin tekrar kullanılması, geri dönüşüm imkanlarını artırmak, insan sağlığına ve çevreye zarar vermemek için ayrı olarak toplanmalıdır. Kullanıcıların bu tip ürünlerin ayrı toplanmaları gerektiğini kolayca anlamaları için ürünlerde “üzerinde çarpı işareti bulunan bir çöp kutusu işareti” kullanılır.

Bunun için lütfen yerel bölge belediyeleri, atık çöp depoları veya ürünü aldığınız mağaza ile temasa geçiniz.

Cihazı atmadan önce cihazın kablosunu ve fişini kesiniz.
