C 9310 - кухненски абсорбатор TEKA - Безплатно ръководство за потребителя

Марка	Teka
Модел	C 9310
Тип продукт	Вграден аспиратор
Електрическо захранване	230 V / 50 Hz (вижте етикета)
Брой скорости на двигателя	3
Осветление	Лампа с нажежаема жичка (макс. 40 W), E14
Тип филтър	Измиваем метален мазнинен филтър (2 или 3 в зависимост от модела)
Активен въгленов филтър	По избор, подмяна на всеки 3 до 6 месеца
Минимална височина на монтаж	50 cm (електрическа печка) / 65 cm (газ)
Диаметър на изхода за въздух	Не е посочено
Максимална дължина на канала	4 метра с макс. 2 колена
Индикатор за работа	Да
Почистване на филтрите	Поне веднъж месечно, в съдомиялна или на ръка
Почистване на корпуса	Сапунена вода при 40°C, влажна кърпа, не използвайте абразиви
Безопасност	Изключете преди поддръжка; не фламбирайте храни; риск от пожар при мазнинен филтър
Ремонтопригодност	Подмяна на лампи и LED модул от квалифициран специалист
Държава на произход	Не е посочено
Тегло	Не е посочено

Често задавани въпроси - C 9310 TEKA

Как да инсталирам аспиратора Teka C 9310?

Монтажът трябва да спазва минимална височина от 50 см над електрическа печка и 65 см за газова печка. Използвайте външен вентилационен канал с дължина до 4 метра и максимум 2 колена. Следвайте схемите в ръководството и поверете електрическото свързване на професионалист.

Как да почистя мазнинните филтри?

Металните филтри се отстраняват чрез натискане на заключващите механизми. Измийте ги в съдомиялна или в гореща сапунена вода. Почиствайте ги поне веднъж месечно, за да избегнете риск от пожар.

Кога трябва да се подмени активният въгленов филтър?

Активният въгленов филтър трябва да се подменя на всеки 3 до 6 месеца в зависимост от употребата. Той не се мие и не се регенерира. Аспираторът може да се използва в режим на рециркулация без външно отвеждане.

Как да сменя крушката на аспиратора?

Изключете аспиратора. Свалете филтрите, за да получите достъп до лампите. Използвайте крушка тип E14, мощност макс. 40 W, референция ILCOS D DR-6-H-E14-37 или HSGSB/C-28-230-E14. Завийте новата крушка и монтирайте обратно филтрите.

Аспираторът не се включва, какво да правя?

Проверете дали захранващият кабел е включен и дали контактът е под напрежение. Ако аспираторът все още не работи, се свържете с техническата служба. Не се опитвайте да го ремонтирате сами.

Защо аспираторът засмуква слабо?

Възможните причини са: наситен мазнинен филтър (почистете го), запушен вентилационен канал (проверете колената и дължината) или износен активен въгленов филтър. Уверете се, че въздухът циркулира свободно.

Мога ли да използвам аспиратора без външно отвеждане?

Да, монтирайте активен въгленов филтър за рециркулация. Поставете лоста за отвеждане в позиция III (вижте ръководството) и поставете филтъра. Дебитът на извличане ще бъде намален.

Какви почистващи продукти да използвам върху аспиратора?

Използвайте сапунена вода при 40°C и влажна кърпа. Никога не използвайте метални гъби, абразивни препарати или стъргалки, които биха повредили повърхността.

Аспираторът шуми или вибрира, какво да правя?

Проверете дали каналът не е запушен и филтрите са чисти. Уверете се, че аспираторът е добре закрепен. Ако шумът продължава, двигателят може да е дефектен; свържете се с отдела за следпродажбено обслужване.

Как да пестя енергия с аспиратора?

Използвайте подходящата скорост според количеството пара, не използвайте интензивен режим без нужда. Изключвайте аспиратора и осветлението, когато не готвите. Покривайте тенджерите, за да намалите парата. Почиствайте редовно филтрите, за да поддържате ефективността.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ C 9310 TEKA

Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда.

ROMÂNĂ

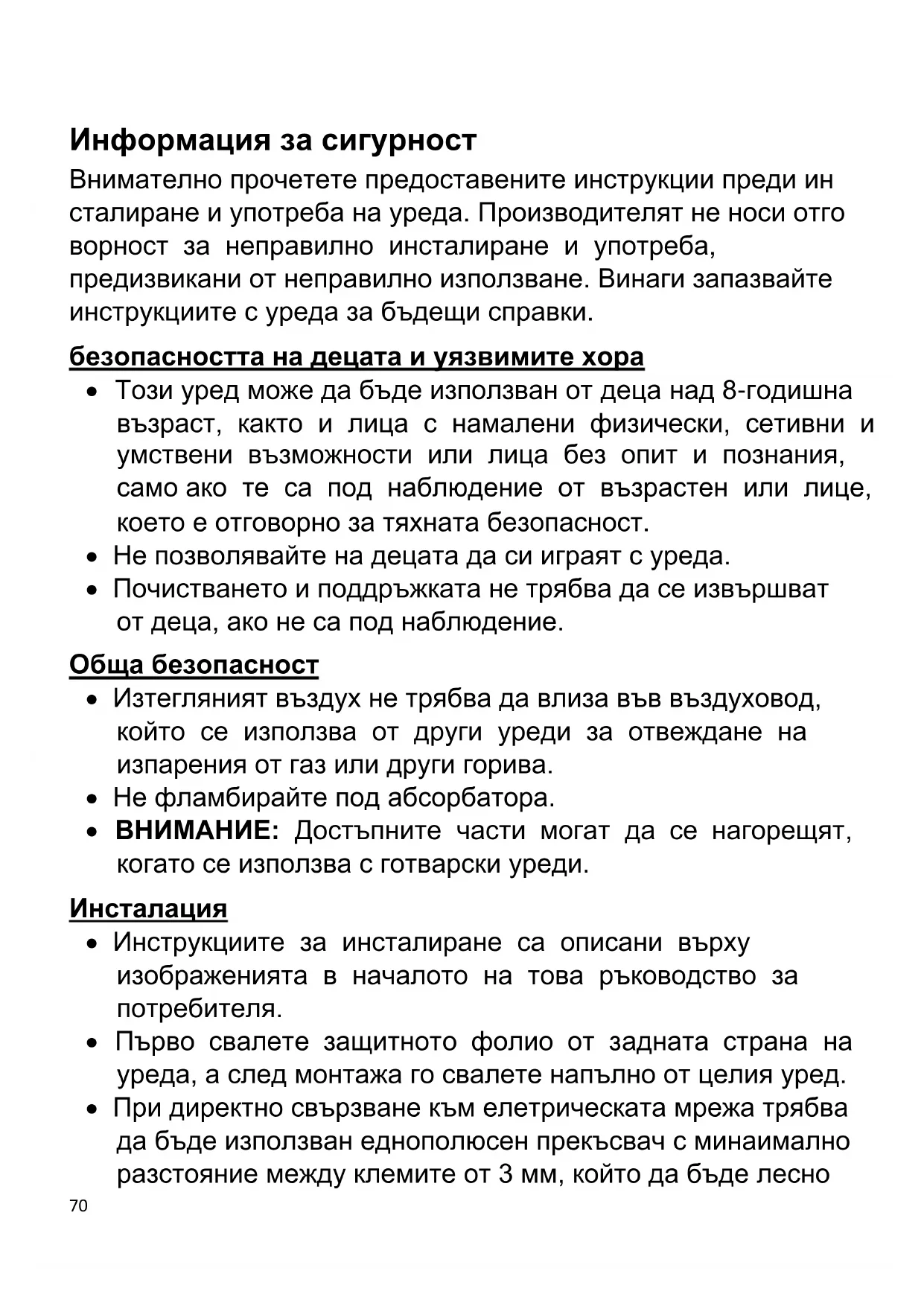

Информация за сигурност

Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда. Производителят не носи отго ворност за неправилно инсталиране и употреба, предизвикани от неправилно използване. Винаги запазвайте инструкциите с уреда за бъдещи справки.

безопасността на децата и уязвимите хора

• Този уред може да бъде използван от деца над 8-годишна възраст, както и лица с намалени физически, сетивни и умствени възможности или лица без опит и познания, само ако те са под наблюдение от възрастен или лице, което е отговорно за тяхната безопасност.
• Не позволявайте на децата да си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца, ако не са под наблюдение.

Обща безопасност

• Изтегляният въздух не трябва да влиза във въздуховод, който се използва от други уреди за отвеждане на изпарения от газ или други горива.
• Не фламбирайте под абсорбатора.
• ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди.

Инсталация

• Инструкциите за инсталиране са описани върху изображенията в началото на това ръководство за потребителя.
• Първо свалете защитното фолио от задната страна на уреда, а след монтажа го свалете напълно от целия уред.
• При директно свързване към елетрическата мрежа трябва да бъде използван еднополюсен прекъсвач с минаимално разстояние между клемите от 3 мм, който да бъде лесно

достъпен. Подходящи устройства за разделяне включват, например, прекъсвания, RCD и контактори. Тази инсталация трябва да отговаря на действащите разпоредби.

• Ако електрическото свързване се осъществява чрез щепсел и това остава достъпно след монтажа, тогава не е необходимо да се осигури споменатото отделящо устройство.
• Помещението трябва да има достатъчно добра вентилация, ако абсорбатора ще се използва едновременно с други уреди, които използват енергия, различна от електрическата.
• Долната част на абсорбатора трябва да е на височина най-малко 50 см от електрически котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазено.
• При инсталирането на абсорбатора следва да се съобразите с местните норми и стандарти и да спазите изискванията за вентилация.
• Когато абсорбатора работи едновременно с друг неелектрически уред за готвене, въздушното налягане, което се получава в отдушника, не трябва да превишава 4 Pa (4x10 ^-5 на бара).
• Преди да включите абсорбатора се уверете, че честотата и волтажът в електрическата мрежа съответстват на отбелязаните такива на стикера с техническите данни, намиращ се от вътрешната страна на абсорбатора.
• За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки с ъгъл 90°.

- Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята.

Почистване

- Съществува риск от пожар, ако почистването на абсорбатора не се осъществи в съответствие с инструкциите описани в това ръководство.

- Не допускайте да се натрупва мазнина, върху която и да е част на абсорбатора и особено във филтрите – ТОВА УВЕЛИЧАВА РИСКА ОТ ПОЖАР!

- Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не.

- Препоръчваме използването на ръкавици и повишено внимание при почистване на вътрешността на аспиратора.

Ремонти

- Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, негов сервизен представител или подобни квалифицирани лица, за да се избегне опасност.

- Не включвайте уреда ако захранващия кабел е повреден или забележите някаква нередност по контролния панел.

- Ако има повреда в LED осветлението, то тя трябва да бъде отстранена единствено от квалифициран специалист.

- Ако абсорбатора спре да работи или не функционира нормално, го изключете от електрическото захранване и се свържете с техническия сервис.

- Моля, свържете се с най-близкия сервис на квалифицирана техническа помощ за всякакви ремонти винаги с помощта на оригинални резервни части. Ремонт и модификации, извършени от други, могат да повредят екстрактор или да причинят това да се повреди и да предизвика рискове за безопасността.

A Моторни тикам контрол, което позволява да избират три скорости.
В Светлината е ключ независим от двигатели.
С Осветление с електрически лампи.
D Филтри, разположени над пространството за готвене и позволяващи лесно изваждане и почистване (2 или 3 в зависимост от модела).

E Издърпващ се плъзгач, увеличаващ общата площ на абсорбиране.
F Възможност за поставяне на филтри с активен въглен (Фиг. 5).
G Motor функциониращ светлинен индикатор.
Н-І Антивъзвръщателен клапан, чиито крила трябва да бъдат поставени в предназначените за целта отвори в абсорбатора на изхода за въздуховода (Фиг. 3).

Когато натискате бутоните показани на фиг. 2, Вие контролирате функционирането на абсорбатора.

За да имате по-добра абсорбация, Ви препоръчваме да включите уреда няколко минути (3-5 минути) преди да започне готвенето - така ще се постигне по-

Почистване и поддръжка

Преди да започнете каквато и да е работа по почистване и поддръжка на абсорбатора го изключете от електрическата мрежа.

При почистването и поддържането спазвайте инструкциите за безопасност.

Съществува риск от пожар, ако почистването на уреда не е в съответствие с посочените инструкции.

стабилен и постоянен въздушен поток за отстраняване на миризмите.

Също така, след приключване на готвенето оставете абсорбатора да поработи още няколко минути, така че да отведе всички пари и миризми от помещението.

Почистване на филтрите

За да извадите филтрите от местата им, ги освободете от закопчалките, които ги поддържат. Измийте филтрите в съдомиялна машина (вижте забележките) или ги оставете да постоян в гореща вода, така че да се улесни премахването на мазнините, а ако желаете, използвайте

специален спрей (пазете неметалните им части). След почистването ги оставете да изсъхнат.

Забележка: Миенето в съдомиялна машина с „агресивен” (силен) почистващ препарат може да потъмни повърхността на металните части на филтрите, без това да повлияе на способността им да улавят изпаренията.

Внимание: Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не.

Почистване на корпуса на абсорбатора

За почистване се препоръчва използването на кърпа, напоена в гореща вода (около 40°C) със сапун, като обърнете специално внимание на ъглите. След това подсушете с суха кърпа

Забележка:

• Никога не използвайте кухненска тел или четки, както и абразивни препарати, които могат да наранят повърхностите на абсорбатора.
• Не използвайте остри метални предмети, като ножове, ножици и други.

Технически данни

Електрически характеристики:

УКАЗАНИ СА НА СТИКЕРА С ЕЛЕКТРИЧЕСКИ ПОКАЗАТЕЛИ

Този уред е проектиран, тестван и произведен в съответствие с:

- Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Филтри с активен въглен

• За да поставите филтрите с активен въглен, поставете техните захващащи части в предвидените за това отвори на двигателя, като бъдат завъртени по посока на часовниковата стрелка.
• Филтрите с активен въглен са годни от 3 до 6 месеца в зависимост от употребата на абсорбатора.
• Филтрите с активен въглен не се мият, нито възстановяват. След тяхната употреба трябва да се заменят с нови.
• За да свалите използваните филтри, следвайте обратната процедурата на тази при поставянето им.
• При монтаж на въглеродни филтри може да се забележи намаляване на мощността на засмукване на абсорбатора.

Смяна на електрическите крушки за осветление

• Свалете металния филтър, така че да имате достъп до крышките.
• Не забравяйте да изключите абсорбатора от електрическата мрежа и да проверите дали крышките, които ще бъдат заменени, не са все още горещи.
• Максималната мощност на всяка една от крушките е 40 W.

• IL COS D cod: DR-6-H-E14-37 или ILCOS D cod: HSGSB/C-28-230-E14

• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.

• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Инсталация

За да монтирате абсорбаторът в кухнята, следвайте схемата на фигур. 4).

Долната част на абсорбатора трябва да е на височина най-малко 60 см от електрически котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазено.

За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки съгъл 90о.

Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята.

За да се евакуират чрез горната част, е необходим външен евакуация тръба и лоста за евакуация трябва да се намира в-Ел положение (фиг. 5).

малък (анти-връщане) маркуча се намира, като се гарантира, че останалите обекти надлежно са запушени.

За да се даде възможност рециркулация чрез въглероден филтър активен лоста за евакуация се намира в положение на -III. Тогава активиран въглероден филтър се въвежда в съответния жлеб.

ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди.

Ако нещо не работи

Преди да потърсите техническа помощ при възникнал проблем, моля проверете:

Проблем	Вероятна причина	Решение
Абсорбаторът не работи	Захранващият кабел не е свързан	Свържете кабела към електрическото захранване
	Няма ток в контакта	Проверете / ремонтирайте електрическата инсталация
Абсорбирането не е задоволително или има вибрации	Филтрите са запушени	Почистете или заменете филтрите
	Въздоховодът е запушен	Почистете въздуховода
	Въздуховодът е неподходящ	Свържете се със специалиста, монтирал уреда и спазвайте настоящите инструкции
Лампите не светят	Лампите са изгорели	Заменете лампите
	Лампите са се развинтили	Затегнете ги

Опазване на околната среда

Спестяване на енергия

Този уред е енергоефективен, но има някои съвети как да спестите още повече енергия:

- По време на готвенето се уверете, че има достатъчно количество въздух, за да може аспираторът да работи

ефективно и с ниско ниво на шум при работа.

- Регулирайте скоростта на вентилатора спрямо количеството пара, получено по време на готвене. Използвайте интензивен режим само когато е необходимо. Колкото по-ниска е скоростта на вентилатора,

толкова по-малко енергия се изразходва.

• Ако при готвене се получават големи количества пара, изберете по- високата скорост на вентилатора своевременно. Ако готварската пара вече се е разпространила из кухнята, аспираторът ще трябва да работи по- дълго, като по този начин ще консумира повече енергия.
• Изключете аспиратора, ако вече не ви е нужен.
• Изключете осветлението, ако вече не ви е нужно.
• Почистете и (ако е необходимо) сменете филтъра на чести интервали, за да увеличите ефективността на вентилационната система и да предотвратите риска от пожар.
• Поставяйте капаци на тенджерите и тиганите, за да намалите парата и конденза.

Изхвърляне на опаковъчните

материали

Опаковъчните материали носят знака „Зелена точка”. Изхвърляйте всички опаковъчни материали, като картон, полиуретан и фолиа, в съответните контейнери. Така ще бъдете сигурни, че тези материали ще бъдат рециклирани.

Премахване на оборудването:

1. Изключете мрежовото захранване.
2. Свалете въздуховодния капак над аспиратора.

3. Изключете въздуховода.

4. Поддържайки оборудването, отстранете винтовете, които го придържат към стената.

5. За изхвърляне на отпадъци действайте в съответствие с подходящите указания за опазване на околната среда.

Изхвърляне на уреди, излезли от реба

Съгласно Европейската директива 2012/19/EU касаеща управлението на отпадъците от електрически и електронни уреди, домакинските електроуреди не трябва да попадат в нормалния градски поток от твърди отпадъци.

Уредите излезли от употреба, трябва да бъдат събрани отделно, за да се оптимизира процесът за обработка и рециклиране на съставляващите ги материали, както и за да се предпазят от потенциални опасности човешкото здраве и околната среда. Символът със зачертан с кръст контейнер за боклуци трябва да бъде поставян на всички подобни уреди, за да напомня за задължението те да бъдат изхвърляни и съответно събирани отделно.

Потребителите трябва да се свържат с местните власти или пунктове за отпадъци, за да получат информация къде да оставят своите стари уреди.

Преди да изхвърлите Вашия стар уред направете го неизползваем като издърпате захранващия кабел, а след това го отрежете и изхвърлете.
