KULLANIM KILAVUZU SCCB5354SP SAMSUNG

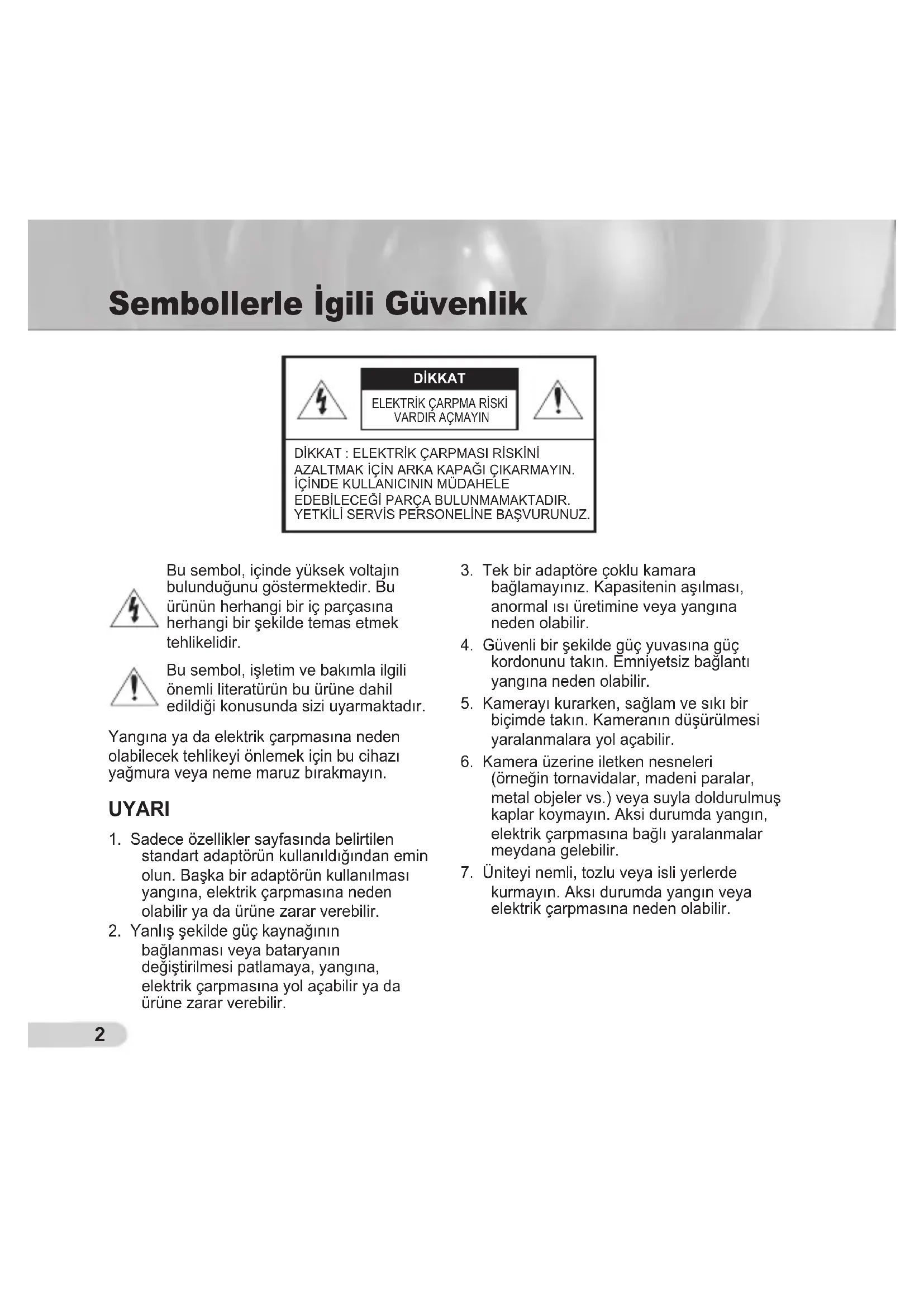

Bu sembol, içinde yüksek voltajın bulunduğunu göstermektedir. Bu ürünün herhangi bir iç parçasına herhangi bir şekilde temas etmek tehlikelidir. Bu sembol, işletim ve bakımla ilgili önemli literatürün bu ürüne dahil edildiği konusunda sizi uyarmaktadır. Yangına ya da elektrik çarpmasına neden olabilecek tehlikeyi önlemek için bu cihazı yağmura veya neme maruz bırakmayın. UYARI

1. Sadece özellikler sayfasında belirtilen

standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.

2. Yanlış şekilde güç kaynağının

bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

3. Tek bir adaptöre çoklu kamara

bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.

4. Güvenli bir şekilde güç yuvasına güç

kordonunu takın. Emniyetsiz bağlantı yangına neden olabilir.

5. Kamerayı kurarken, sağlam ve sıkı bir

biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir.

6. Kamera üzerine iletken nesneleri

(örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.

7. Üniteyi nemli, tozlu veya isli yerlerde

kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. Sembollerle İgili Güvenlik DİKKAT : ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN.

8. Üniteden alışılmamış kokular veya

duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

9. Bu ürün normal şekilde çalışmıyorsa,

en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.)

10. Temizlerken ürün parçalarının

üzerine doğrudan su püskürtmeyin. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. DİKKAT

1. Ürün üzerine objeler düşürmeyin ya

da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz.

2. Halihazırdaki kurulu olan ürünün yerini

değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun.

3. Ark olduğunda prizden güç fişini çıkartın.

İhmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

4. Doğrudan güneş ışığından ve ısı yayma

kaynaklarından uzak tutun. Yangına neden olabilir.

5. Havalandırma imkanı bulunan bir yerde

6. CCD görüntü sensörüne zarar

verebileceği için güneş gibi aşırı parla objelere doğrudan kamerayı yönlendirmekten kaçının.

7. Aygıt, su sıçramasına ve damlamasına

maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtın yanına konulmamalıdır.

8. Ana şebeke kablosu cihazın bağlantısını

kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır. FCC Beyannamesi Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırılması aşağıdaki iki koşula tabidir:

1) Bu cihaz, Zaralı girişimler oluşturamaz ve

2) Bu cihaz, istenmeyen bir çalışmaya

neden olabilecek girişim dahil alınan herhangi bir girişimi kabul etmelidir. Not Bu ekipman, test edilmiştir ve FCC Kurallarının 15. bölümüne uygun olarak Sınıf A dijital cihaz sınırlamalarına uygun bulunmuştur. Bu limitler, ekipman ticari bir ortamda çalıştırıldığında zararlı girişimlere karşı makul korumalar uygulayacak şekilde düşünülmüştür. Bu ekipman, talimat kılavuzuna göre kurulmaz ve kullanılmazsa, radyo frekans enerjisi üretir, kullanır ve yayabilir. Meskun bölgede bu ekipmanın çalıştırılması, kullanıcının kendi hesabına girişimi düzeltmesini gerektirecek durumda zararlı girişime neden olabilir. AB68-00687D_Tur.indd 3 2007-08-06 ｿﾀﾈﾄ 2:04:364

Önemli Güvenlik Yönergeleri

1. Bu yönergeleri okuyun.

2. Bu yönergeleri saklayın.

3. Uyarıları dikkate alın.

4. Yönergeyi takip edin.

5. Bu cihazı suyun yakınında kullanmayın.

6. Yalnızca kuru bir bezle temizleyin.

7. Havalandırma deliklerini kapatmayın.

Üreticinin talimatlarına göre kurun.

8. Radyatör, ısı aygıtları gibi ısı

kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yaynına koymayın.

9. Güvenlik amaçlı polarize veya

topraklamalı tip fişi bozmayın. Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.

10. Özellikle fişlerde, priz yuvalarında

ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.

11. Yalnızca üretici tarafından belirtilen

ekleri/aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya

cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.

13. Bu cihazı fişten çekin. Araba

kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin.

14. Bütün servis işlemlerini yetkili servis

personeline bildirin. Güç kaynağı kordonu veya fişin zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir. AB68-00687D_Tur.indd 4 2007-08-06 ｿﾀﾈﾄ 2:04:364 TUR

Bu kılavuz hakkında Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir. Bu kılavuz şu bölümlere ayrılmıştır: Bölüm 1 “Genel Bakış” kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm). Bölüm 2 “Kurulum”, ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar. Ek “Özellikler”, ürün özelliklerini verir.

Ürüne Genel Bakış Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telafisini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

Güç: DC 12V/AC 24V Özel fonksiyonlar Hat kilit (LL) kontrolü Otomatik beyaz dengeleme Yatay/dikey görüntü değiştirme Titreşim kontrolü Düşük obtüratör hız kontrolü Arka ışık telafisinin kontrolü Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama Farklı odakta lens donanımı Otomatik iris fonksiyonu Dijital gürültü giderme (DNR)- Dinamik CCD kusur telafisi

Parçalar Ambalajdaki Parçaların Kontrolü Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:Kamera Test monitör kablosuTırnak vidası Kullanım Kılavuzu Not Test monitör kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın. Genel bakış AB68-00687D_Tur.indd 6 2007-08-06 ｿﾀﾈﾄ 2:04:376 TUR

Kameranızın parçaları Kameranız şu parçalardan oluşmaktadır:1. Dome Kapağı: Koruma amaçlı lens ve temel yapıyı kapatır.2. İç kapak: Temel yapıyı korumak için onu örter.3. Kol kilitleyici: İç kapağı çıkartmak istediğinizde dar noktasına doğru uzun ince bir tornavidayı itin ve dışarı doğru bastırın.4. Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır.5. Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir.6. Tavan montaj açıcısı: Tavana kurarken hat bağlantısı için onu çıkartın.7. Zoom kolu: Bu kolu kullanarak lens zoom’unu ayarlayabilir ve sabitleyebilirsiniz.8. Odak kolu: Lens odağı, onu sağa veya sola döndürerek ayarlanabilir. Sabitlemek için saat yönünde yönlendirin. 9. Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir.10. Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır.11. Girinti işareti: Montaj kenedine Temel yapıyı eklemek için Montaj kenedi üzerinde ÖN KAMERA tarafında geniş girintiye sahip Temel yapıdaki girinti işaretini hizalayın.12. Kilitleyici: Dome Kapağını açmak ya da kapamak için kullanılır. Dome kapağını açmak için kilitleyiciye bastırın.13. Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak ya da Montaj kenedinden kurulu kamerayı çıkartmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin.14. Kablo: BNC kablosuna Video bağlantısını ve güç adaptörüne elektrik bağlantısını bağlayın.

Elektrik bağlantısı Video bağlantısı

Ayarlama anahtarları Fonksiyon anahtarlarının ayarlanması Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın: Kurulum

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda

çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahilli senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz. Not DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır..AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın. No İsim Kısa açıklama1 LL Hat kilitleme ON/OFF2 LSSSensör- yüksek veya düşük hız obtüratörü ON/OFF3 H-REV Yatay döndürme ON/OFF4 V-REV Dikey döndürme ON/OFF5 BLC Arka ışık telafisi ON/OFF6 FL Titreşim ON/OFF7 D/NRenkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF8 AWB Otomatik beyaz dengeleme ON/OFF DEC INC

2. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüye azaltmak ama parlaklığı ve kontrastlığı

arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.

3. Anahtar 3 (H-REV): Anahtar

ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.

4. Anahtar 4 (V-REV): Anahtar

ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.

5. Anahtar 5 (BLC): Anahtar

ON konumundayken, kamera güneş ışığı floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez.

6. Anahtar 6 (FL) : Anahtar

ON konumundayken obtüratör hızı, dikey senkronize frekansı (NTSC için 50Hz, PAL için 60Hz) ve ışığın açık ve kapalı frekansı arasındaki uyuşmazlıkla ekranı titreşimden korumak için 1/100 sn’ye (NTSC için) veya 1/20 sn’ye (PAL için) sabitlenir.

7. Anahtar 7 (D/N) : Anahtar ON konumundayken kamera, parlaklık yakınlığına göre renkli ve

S&B arasında otomatik olarak anahtarlanır.

8. Anahtar 8 (AWB) : Bu anahtar, beyaz dengesini ayarlar. Anahtar

ON konumundayken kamera ATV modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depo eder. Dolayısıyla renk sıcaklığı depo edilen değere göre ayarlanır. Dikkat -. Kamera için IRIS ayar aralığı yaklaşık 80 ila 120 IRE’dir. Yani, kamera IRIS’i tam açık/kapalı özeliğini sağlamamaktadır ama sınırlı aralık varyasyonuna sahiptir. -. Kol 75 IRE veya altındayken IRIS dalgalanması oluşacağından uygun kola (80 IRE veya üstü) ayarlandıktan sonra kamerayı kullanın. AB68-00687D_Tur.indd 9 2007-08-06 ｿﾀﾈﾄ 2:04:4910

Kabloların bağlanması ve anahtarların ayarlanması Kameranızı kurmadan önce lens odağını, zoom’unu ve anahtar ayarını yapmalısınız. Kabloları bağlamak için

1. Kamaranıza ekli Video

bağlayıcısına BNC kablosunu bağlayın.

2. Monitör üzerindeki Video

Girişine BNC kablosuna bağlayın.

3. Kameranıza ekli Güç

bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür. Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için

1. Dome kapağını ve iç kapağı çıkartın. Çıkartma prosedürleri hakkında daha fazla detay

için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki “Kurulum Prosedürleri”ne bakınız.

2. Ekranda görüntüyü görüntülerken Odak kolunu, Zoom kolunu ve Anahtar tablosunu

kullanarak kameranızın odak, zoom ve fonksiyon ayarlarını yapın.

3. Ayarlanan odak ve zoom’u sabitlemek isterseniz kolları yukarı döndürün.

Kameranın Kurulumu Kurulumdan önce Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız: Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir. Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir. Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın. Kurulum prosedürü Kameranızı kurmak için1. Kameranızın altındaki Kilitleyici düğmesine basın ve diğer elinizi kullanarak Temel yapıdan Dome Kapağını çıkartın. Temel yapı ve İç kapak size doğru açılacaktır.2. Kameranızı kurmak ve ayarlamak için ilk olarak iç kapağı çıkartın. Temel yapıdan İç kapağı çıkartmak için Kol kilitleyicisinin dar noktasına doğru uzun ince bir tornavidayı itin ve kapağı çıkartmak için dışarı doğru bastırın.3. Kilit çözücüsünü dışarı doğru iterken KİLİTSİZ yönde Temel yapıyı yönlendirerek Temel yapıdan Montaj kenedini ayırın. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin.4. Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin. Not Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

5. Tavana Montaj kenedini yerleştirirken tavandaki deliğin içinden kameranıza ekli hattı

bağlamak için sıkıca bastırarak Tavan montaj açıcısını çıkartın. Aksi durumda hat bağlantısı için ÖN KAMERA işaretine ters boş alanı kullanabilirsiniz.

6. Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki Girinti

İşaretini hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temel yapıyı ekleyin.

7. Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki

“Kamera Yönünün Ayarlanması” başlığına bakın. Kameranız için zoom ve odak ayarı yapmak gerektiğinde 10.sayfadaki “Kabloların bağlanması ve ayarların yapılması” başlığına bakın.

8. Temel yapının sol ve sağ taraflarında iki vida deliği bulunan İç kapağın kol kilitleyicileri

üzerine iki vida deliğini hizaladıktan sonra “klik” sesini duyuncaya kadar bastırarak Temel yapıya iç Kapağı takın.

9. Son olarak Temel yapı üzerinde Girinti İşaretine sahip dome Kapağının içerisine tamponu

hizaladıktan sonra “klik” sesini duyuncaya kadar bastırarak Temel yapıya dome Kapağını takın.

Kamera yönünün ayarlanması Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz. Gezdirme konumunda kameranızın rotasyon limiti 355 dereceye ayarlanabilir (saat yönünde 100 derece ve saat yönünün aksine 255 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın. Eğilme durumunda, 0 dereceden 90 dereceye kadar kameranızın eğimini değiştirebilirsiniz. Eğim açıları 17 derecenin altındayken kısmi görüntü saklama problemiyle karşılaşabilirsiniz. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğim sabitleme vidalarını kullanın. Kameranızın odağını ve zoom’unu ayarlamak amacıyla Odak kolu ve Zoom kolunu kullanın. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz. Gezdirme eğilme Lens rotation AB68-00687D_Tur.indd 12 2007-08-06 ｿﾀﾈﾄ 2:04:5212 TUR

Ek A: NTSC Standardı için Özellikler AB68-00687D_Tur.indd 14 2007-08-06 ｿﾀﾈﾄ 2:04:55 Madde Ayrıntılar Ürün tipi CCTV renkli dome kamera Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5 Yayın tipi NTSC Standart renkli sistem (525 hat, 60 alan) Güç tüketimi Yaklaşık 1.7W Görüntü cihazı 1/3 inç I T tipi Süper-HAD CCD Piksel Tarama modu 525 hat, 2:1 ara birim Taranan hat frekansı Yatay: 15.734Hz(INT)/15.750Hz(LL) Dikey: 59.94Hz(INT)/60Hz(LL) Senkronizasyon modu INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama) Yatay çözünürlük

TV hattı Toplam: 811(Y) x 508(D), 410.000 piksel Geçerli: 768 (Y) x 494 (D), 380.000 piksel S/N Oranı Yaklaşık 50dB Min. obje aydınlatma SCC-B5355 (Renkli/SB) SCC-B5354 (Renkli/SB) F1.2 Sensör-yukarı OFF 50IR E 0.4/0.04 Lux 0.4/0.04 Lux 30IR E 0.24/0.024 Lux 0.24/0.024 Lux 15IR E 0.12/0.012 Lux 0.12/0.012 Lux Sensör-yukarı x128 50IR E 0.0031/0.00031 Lux 0.0031/0.00031 Lux 30IR E 0.0019/0.00019 Lux 0.0019/0.00019 Lux 15IR E 0.0009/0.00009 Lux 0.0009/0.00009 Lux Sinyal çıkışı BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu) Lens Oto Iris (DC) / Odak uzunluğu: 2.9 ~ 10.0 mm / Açıklık oranı: 1.2 GEZ fonksiyon u Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi) EĞM. fonksiyon u Alan: 0 ila 90° Kontroller Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telafisi (BLC) Titreşim (FL) Renkli ve S&B modları arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telafisi Ürün rengi SCC-B535xN : Beyaz / SCC-B535xSN : Siyah Çalıştırma sıcaklığ ı -10°C ila +50°C Çalıştırma nem i %90’a kadar Ebat 128(Ø) x 91 (Y)mm Ağırlık 327g14 TUR

Ek B: PAL Standardı için Özellikler AB68-00687D_Tur.indd 15 2007-08-06 ｿﾀﾈﾄ 2:04:55 Madde Ayrıntılar Ürün tipi CCTV renkli dome kameraGüç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5Yayın tipi PAL Standart renkli sistem (625 hat, 50 alan)Güç tüketimiYaklaşık 1.7WGörüntü cihazı 1/3 inç IT tipi Süper-HAD CCDPiksel Toplam: 795(Y) x 596(D), 470.000 pikselGeçerli: 752 (Y) x 582 (D), 440.000 pikselSenkronizasyon modu 625 hat, 2:1 ara birimYatay çözünürlükYatay: 15.625Hz(INT)/15.625Hz(LL)Dikey: 50Hz(INT)/50Hz(LL)Synchronization mode INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)Yatay çözünürlük 540 TV hattıS/N Oranı Yaklaşık 50dBMin. obje aydınlatmaSCC-B5355 (Renkli/SB) SCC-B5354 (Renkli/SB) F1.2 Sensör-yukarı OFF 50IR E 0.4/0.04 Lux 0.4/0.4 Lux 30IR E 0.24/0.024 Lux 0.24/0.24 Lux 15IR E 0.12/0.012 Lux 0.12/0.12 LuxSensör-yukarı x128 50IR E 0.0031/0.00031 Lux 0.0031/0.0031 Lux 30IR E 0.0019/0.00019 Lux 0.0019/0.0019 Lux 15IR E 0.0009/0.00009 Lux 0.0009/0.0009 LuxSinyal çıkışıBİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)Lens Oto Iris (DC) / Odak uzunluğu: 2.9 ~ 10.0 mm / Açıklık oranı: 1.2 GEZ fonksiyonu Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi)EĞM. fonksiyonu Alan: 0 ila 90°KontrollerHat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telafisi (BLC)Titreşim (FL)Renkli ve S&B modları arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telafisiÜrün rengi SCC-B535xP : Beyaz / SCC-B535xSP : SiyahÇalıştırma sıcaklığı -10°C ila +50°CÇalıştırma nemi %90’a kadarEbat 128(Ø) x 91 (Y)mmAğırlık 327gPart No. AB68-00687D(00) AB68-00687D_backcover.indd 1 2007-08-06 ｿﾀﾈﾄ 2:05:39
