KULLANIM KILAVUZU SRK60ZJXS MITSUBISHI

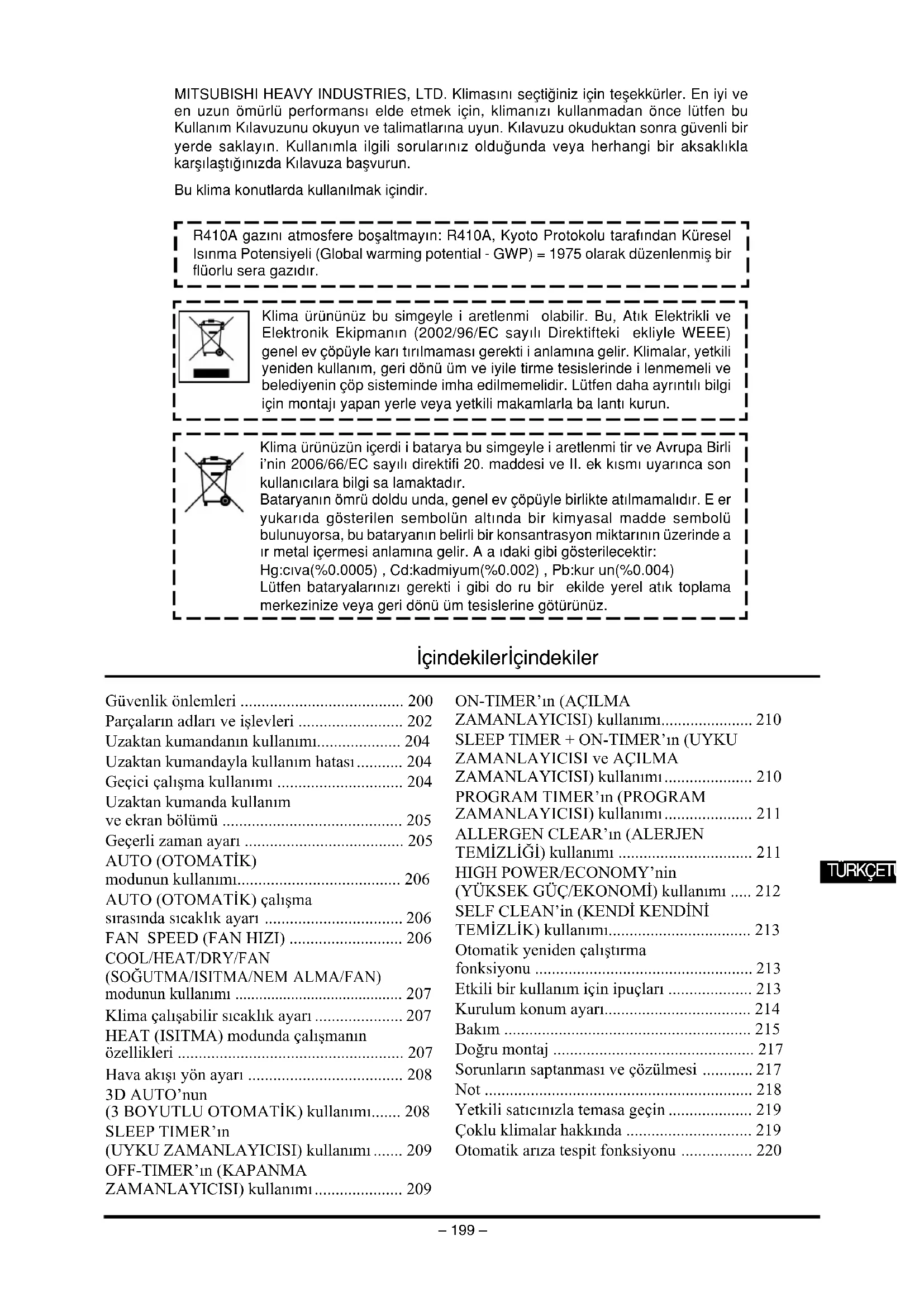

MITSUBISHI HEAVY INDUSTRIES, LTD. Klimasını seçtiğiniz için teşekkürler. En iyi ve en uzun ömürlü performansı elde etmek için, klimanızı kullanmadan önce lütfen bu Kullanım Kılavuzunu okuyun ve talimatlarına uyun. Kılavuzu okuduktan sonra güvenli bir yerde saklayın. Kullanımla ilgili sorularınız olduğunda veya herhangi bir aksaklıkla karşılaştığınızda Kılavuza başvurun.

Bu klima konutlarda kullanılmak içindir.

R410A gazını atmosfere boşaltmayın: R410A, Kyoto Protokolu tarafından Küresel Isınma Potensiyeli (Global warming potential - GWP) = 1975 olarak düzenlenmiş bir flüorlu sera gazıdır.

Klima ürününüz bu simgeyle i aretlenmi olabilir. Bu, Atık Elektrikli ve Elektronik Ekipmanın (2002/96/EC sayılı Direktifteki ekliyle WEEE) genel ev çöpüyle karı tırılmaması gerekti i anlamına gelir. Klimalar, yetkili yeniden kullanım, geri dönü üm ve iyile tirme tesislerinde i lenmemeli ve belediyenin çöp sisteminde imha edilmemelidir. Lütfen daha ayrıntılı bilgi için montajı yapan yerle veya yetkili makamlarla ba lantı kurun.

Klima ürünlerün içerdi i batarya bu simgeyle i aretlenmi tir ve Avrupa Birli i'nin 2006/66/EC sayılı direktifi 20. maddesi ve II. ek kısmı uyarınca son kullanıcılara bilgi sa lamaktadır.

Bataryanın ömrü doldu unda, genel ev çöpüyle birlikte atılmamalıdır. E er yukarıda gösterilen sembolün altında bir kimyasal madde sembolü bulunuyorsa, bu bataryanın belirli bir konsantrasyon miktarının üzerinde a ir metal içermesi anlamına gelir. A a ıdaki gibi gösterilecektir:

Hg:civa(%0.0005), Cd:kadmiyum(%0.002), Pb:kur un(%0.004)

Lütfen bataryalarınızı gerekti i gibi do ru bir ekilde yerel atık toplama merkezinize veya geri dönü üm tesislerine götürünüz.

İçindekilerİçindekiler

Güvenlik önlemleri 200

Parçaların adları ve işlevleri 202

Uzaktan kumandanın kullanımı.... 204

Uzaktan kumandayla kullanım hatası...... 204

Geçici çalışma kullanımı 204

Uzaktan kumanda kullanım ve ekran bölümü .... 205

Geçerli zaman ayarı 205

AUTO (OTOMATİK) modunun kullanımı.... 206

AUTO (OTOMATİK) çalışma sırasında sıcaklık ayarı ...... 206

FAN SPEED (FAN HIZI) 206

COOL/HEAT/DRY/FAN (SOĞUTMA/ISITMA/NEM ALMA/FAN) modunun kullanımı .... 207

Klima çalışabilir sıcaklık ayarı 207

HEAT (ISITMA) modunda çalışmanın özellikleri ...... 207

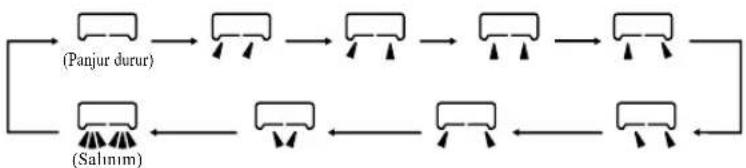

Hava akışı yön ayarı 208

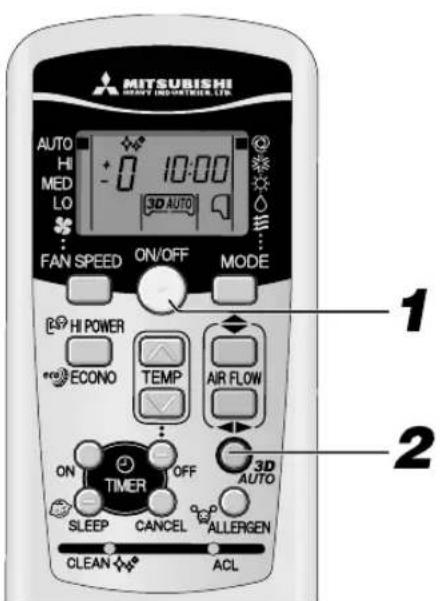

3D AUTO'nun (3 BOYUTLU OTOMATİK) kullanımı..... 208

SLEEP TIMER'm (UYKU ZAMANLAYICISI) kullanıml ..... 209

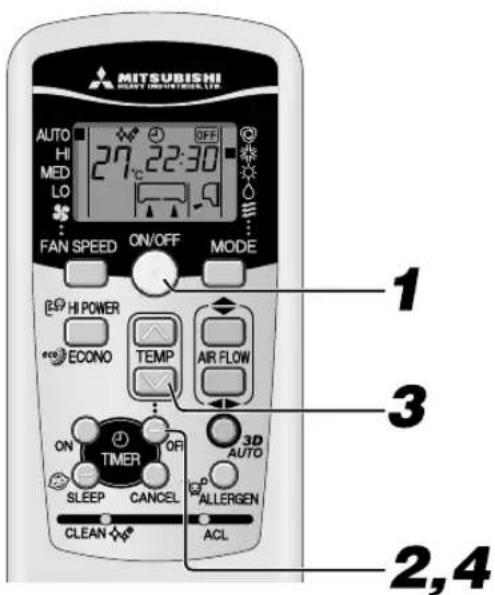

OFF-TIMER'ın (KAPANMA ZAMANLAYICISI) kullanıml 209

ON-TIMER'ın (AÇILMA ZAMANLAYICISI) kullanımı.... 210

SLEEP TIMER + ON-TIMER'ın (UYKU ZAMANLAYICISI ve AÇILMA

ZAMANLAYICISI) kullanımı.... 210

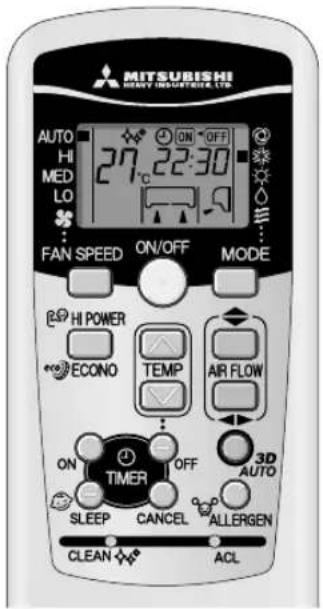

PROGRAM TIMER'ın (PROGRAM ZAMANLAYICISI) kullanımı.... 211

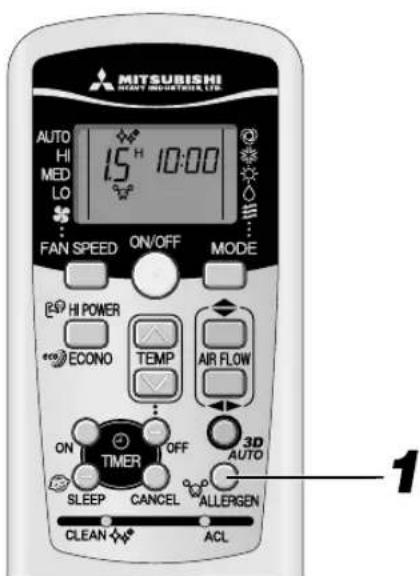

ALLERGEN CLEAR'ın (ALERJEN TEMİZLİĞİ) kullanımı 211

HIGH POWER/ECONOMY'nin (YÜKSEK GÜÇ/EKONOMİ) kullanımı ..... 212

SELF CLEAN'in (KENDİ KENDİNİ TEMİZLİK) kullanımı.... 213

Otomatik yeniden çalıştırma fonksiyonu 213

Etkili bir kullanım için ipuçları 213

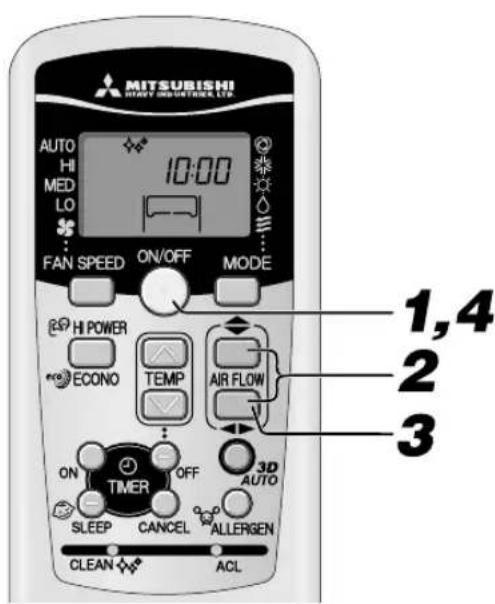

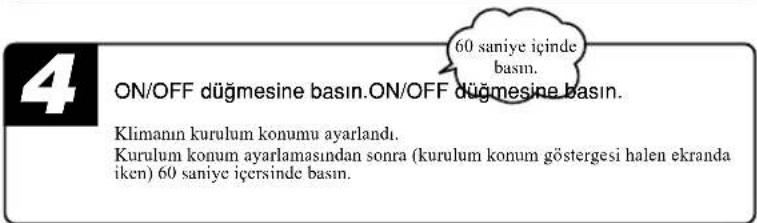

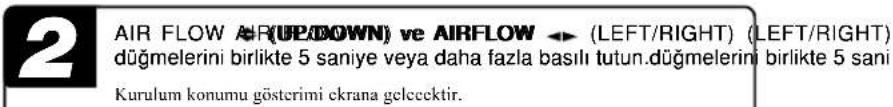

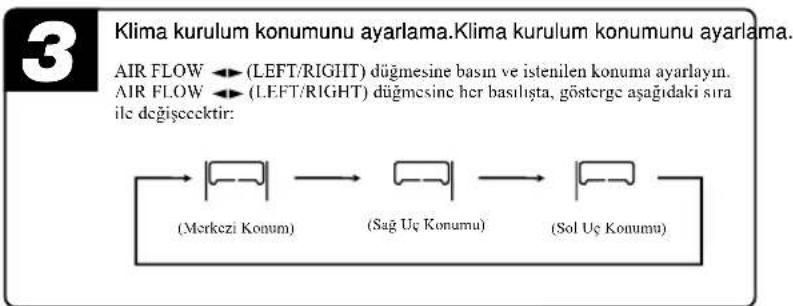

Kurulum konum ayarı.... 214

Bakım 215

Doğru montaj 217

Sorunların saptanması ve çözülmesi ...... 217

Not 218

Yetkili saticınızla temasa geçin 219

Çoklu klimalar hakkında 219

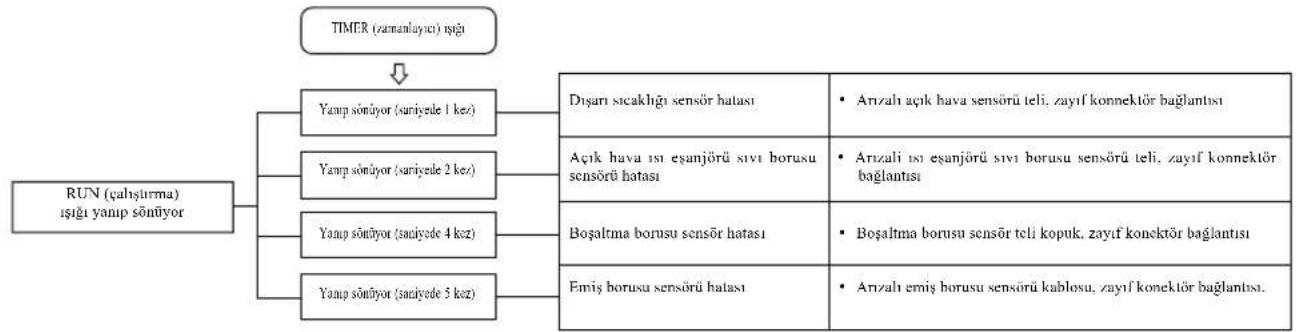

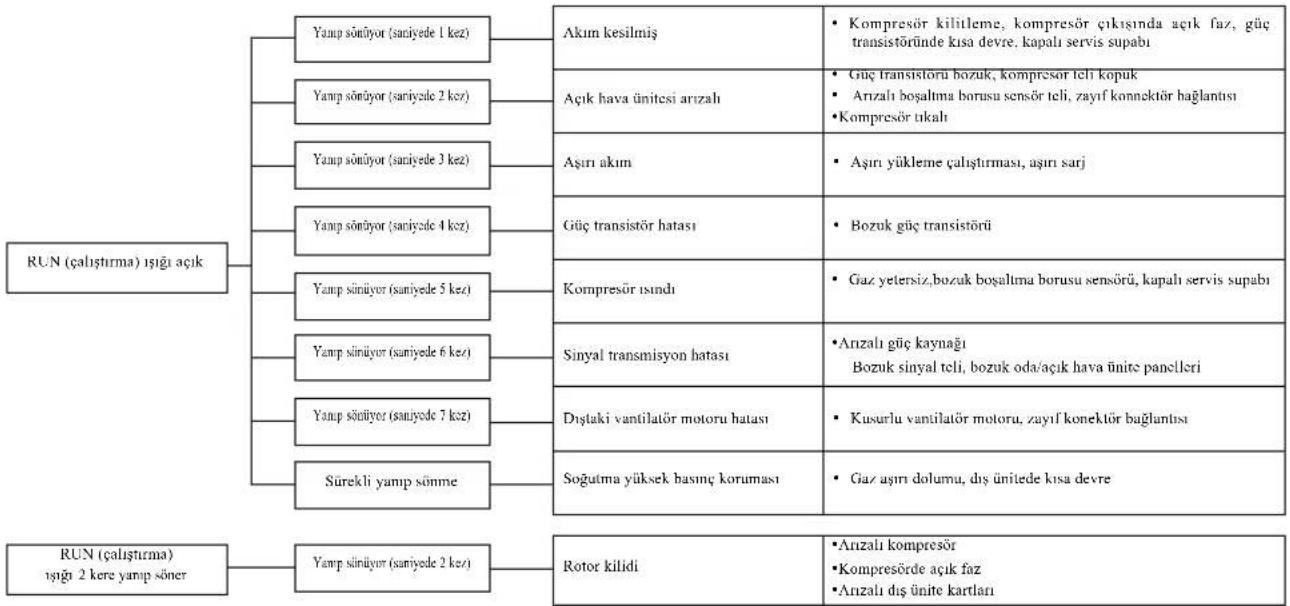

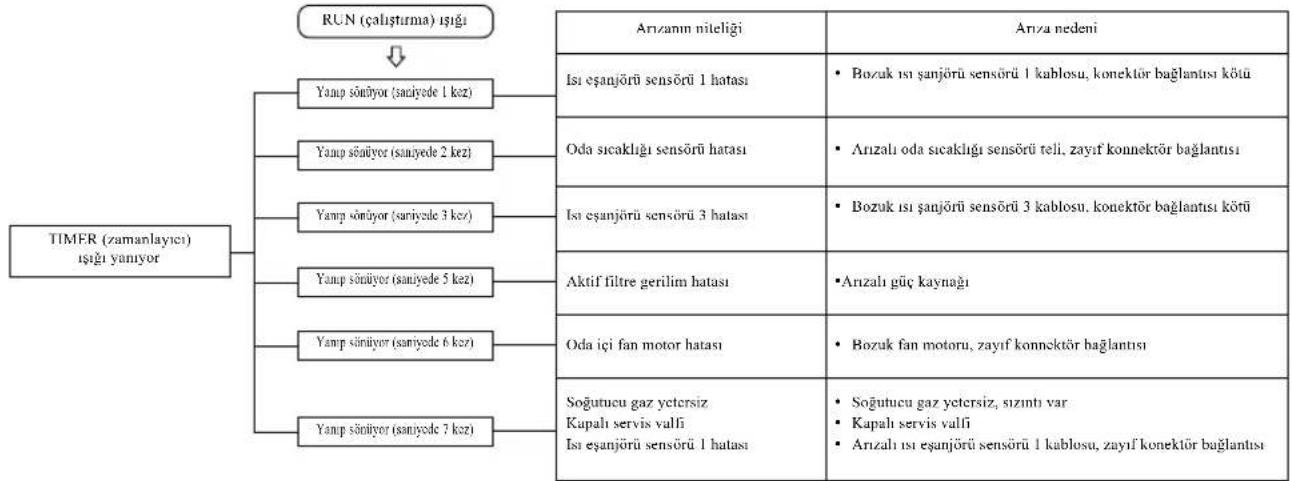

Otomatik arıza tespit fonksiyonu ...... 220

Güvenlik önlemleriGüvenlik önlemleri

• Sistemi kullanmaya başlamadan önce, sistemin uygun biçimde çalışmasını sağlamak için bu “Güvenlik önlemleri” ni dikkatle okuyun.
  •Güvenlik önlemleri “ △ TEHLİKE” ve “△ UYARI” olarak sınıflandırılmıştır. “△ TEHLİKE” sütununda gösterilen uyarılar, yanlış bir işlemin can kaybı, ağır yaralanma, vb. ciddi bir sonuca yol açabileceğini gösterirler. “△ UYARI” sütununda gösterilen uyarılar bile, şartlara bağlı olarak ciddi bir sorun teşkil edebilirler. Güvenliğiniz açısından hayati önem taşıyan bu önlemlere uymakta büyük özen gösterin.
• Metinde sık sık geçen simgelerin anlamları aşağıda verilmiştir:

Kesinlikle yasaktır.Kesinlikle yasak

Talimatlara uymakta büyük T. özen gösterin. özen gösterin.

akta buyuk Dogru topraklama sağlayınDoğru

topraklama sa

- Bu kullanım kılavuzunu okuduktan sonra lütfen ileride de başvurmak üzere saklayın. Klimayı başka birisi kullanacaksa, kılavuzun da yeni kullanıcıya verilmesini sağlayın.

■ MONTAJ İLE İLGİLİ ÖNLEMLERMONTAJ İLE İLGİLİ ÖNLEMLER

TEHLİKETEHLİKE

Bu sistem ev içi kullanım içindir. Bu sistem ev

Mühendislik atölyesi gibi zorlu ortamlarda kullanıldığı takdirde cihaz düzgün çalışmayabilir.

Sistem Yetkili Servis tarafından monteSistem edilmelidir.edilmelidir.

Sistemin montajını tek başınıza yapmanız tavsiye edilmez, zira hatalı kullanım su sızıntısı, elektrik çarpmaları veya yangına neden olabilir.

⚠ UYARI

çMarlonı gazırkıncığı olabilecek yerlere monte etmeyin.

Gaz kaçağı yangın çıkmasına neden olabilir.

Montaj yerlne bağlı olarak bir toprak sızıntı Montaj yerlne t kesici gerekebilir.

Toprak sızıntı kesici monte etmezseniz elektrik çarpması meydana gelebilir.

Yetahlişerviortuânlarbütimesu tahliye edilecek şekilde taktığınızdan emin olun.

Yanlış montaj suyun oda içine damlayarak mobilyaları ıslatmasına yol açabilir.

Sistemmuttakauyygumbigimde topreakkammellodnr.

Toprak kabloları asla gaz borusu, su borusu, paratoner veya telefonun toprak kablosuna bağlanmamalıdır. Toprak hattının yanlış bağlanması elektrik çarpmasına yol açabilir.

■ KULLANIMLA İLGİLİ ÖNLEMLERKULLANIMLA İLGİLİ ÖNLEMLER

ATEHLİKETEHLİKE

Kendinizi soğuk havaya uzun süre maruz Kendihava揚ışkê hâçbînşeyusoköraymaruz bırakmayın.

Aksi halde vüeudunuz etkilenebilir ve sağlık sorunlarıyla karşılaşabilirsiniz.

İç fan yüksek hızla döndüğünden bu durum yaralanmaya neden olabilir.

Uzaktan kumandayı küçük çocukların erişemeyeceği bir yere koyun.

Bu uyarıya uyulmaması, pillerin yutulmasına veya diğer kazalara yol açabilir.

UYARI

Yalnızca onaylı sigortalar kullanın.

Onaylı sigorta yerine çelik veya bakır tel kullanılması, cihazın bozulmasına veya yangına yol açabileceği için kesinlikle men edilmiştir.

Düğmeleri ıslak ellerle tutmayın.

Aksi halde elektrik çarpması meydana gelebilir.

İç üniteye asılmayın veya sallanmayın.

İç ünite aşağı düşerse yaralanabilirsiniz.

Fanın yakınına yanıcı böcek ilacı veya sprey boya koymayın, ayrıca bunları doğrudan sisteme doğru sıkmayın.

Aksi halde yangın çıkabilir.

Klimanın önüne, hava akımını doğrudan kesecek biçimde hiçbir ısıtma cihazı konmamalıdır.

Aksi halde cihaz uygun biçimde çalışmayabilir.

Klimayı suyla yıkamayın.

Aksi halde elektrik çarpması meydana gelebilir.

Kilma sadece esas amacına yönelik olarak kullanılmalıdır. Gıda maddelerinin, saksi çiçeklerinin, hayvanların, hassas cihazların veya sanat yapılarının saklanması gibi başka amaçlarla kullanılmamalıdır.

Klima sadece normal konut odalarında kullanım içindir. Klimanın herhangi bir başka amaçla kullanılması yiyecek vb maddelerinin kalitesini bozabilir.

Kilmanın üzerine vazo vb. glbl içinde au bulunan kaplar koymayın.

Klimaya su kaçması tesisatın bozulmasına neden olabilir, bu ise elektrik çarpması ile sonuçlanabilir.

Sleteml, hava akış yönünün bltkl veya hayvanların doğrudan üzerine geleceği bir yere monte etmeyin.

Aksi halde hayvanların ve çiçeklerin sağlıklı olumsuz etkilenir.

⚠ UYARIUYARI
Klimanın üzerine oturmayın ve üzerine hiçbir şey koymayın.		Klimanın altındaki destek yapısını, uzun bir süre kullandıktan sonra ara sıra kontrol edin.		Hava ısı eşanjörünün alüminyum kanaçıklarına dokummayın.
	Klimanın devrilmesi veya üzerindeki eşyaların düşmesi yaralanmaya neden olabilir.		İlerhangi bir hasarı derhal onarmazsanız, ünite aşağı düşerek kişisel yaralanmaya yol açabilir.		Yaralanmaya yol açabilir.
Elektrikli ev aletleri veya ev gereçlerini içElektrikli hava ifetleri bredan sısteşerçi ehişfırmayın.Hava Gülçeşimagım, şaşahışın calıştırdındıruktanGühe vya dış ünitelerin altına koymayın.veya dış ünitelerin altına koymayın.
	Üniteden damlayacak yoğuşma suyu cisimleri paslandırabilir veya kazalara veya elektrik çarpmasına yol açabilir.		Aksi halde ısı değiştiricinin tıkanmasından dolayı sistemde arıza meydana gelebilir.		En az 5 dakika bekleyin; aksi halde su kaçağı veya arıza durumu doğabilir.
Sistemi ana güç kaynağından kumanda etmeyin.		Sistemi, içinde yanma işlemi gerçekleşen bir donanımla birlikte çalıştırdığınızda odayıdonanı düzenli olarak havalandırmanız gerekir.		Hava giriş panelini ve filtreleri Hava giriş panelini bilirlega işetköy impedivery gibi dengeliçikari bir nesnenin üzerine sağlam bir şekildebir ne basın.basın.
	Yangın veya su kaçağına neden olabilir. Ayrıca fan beklenmedik bir anda çalışarak kişisel yaralanmalara yol açabilir.		Yetersiz havalandırma, oksijen eksikliğinden kaynaklanan kazalara neden olabilir.		Aksi takdirde dengesiz nesnelerin devrilmesi sonucu bir kaza meydana gelebilir.
Sistemi temizlerken üniteyi durdurun ve güç kaynağını kapatın.		Diş ünitenin yakınına cisim koymayın Dış ünitenin ünitenin çevresinde yaprakveya ünitenin şatura telekemapın.geçın. Kendi birikimine izin vermeyin.birikimine izin vermeybaşınıza yapmaya kalkışmayın.
	İç fan dönerken asla paneli açmayın.		Diş ünitenin etrafında cisimler veya yapraklar varsa, küçük hayvanlar ünitenin içine girebilir ve elektrikli parçalarla temas ederek arıza, duman veya yangına yol açabilirler.		Onaylanmamış deterjanlar veya yanlış yıkama yönteminin kullanılması ünitenin plastik parçalarına zarar verip sızuntılara yol açabilir. Deterjanın elektrikli parçalar veya ünitenin motoruyla temas etmesi hasar, duman veya yangına da yol açabilir.
Gök gürültüsü duyarsanız veya yıldırımGök tehlikesi varsa üniteyi durdurun ve gücü kapatın.		gürültüsü duyarsanız veya yıldırım
	Üniteye zarar verebilir.

■ NAKLIYE VE ONARIMLA İLGİLİ TEDBİRLERNAKLİYE VE ONARIMLA İLGİLİ TEDBİRLER

TEHLİKETEHLİKE
Hiçbir onarım ve değişiklik işlemini kendi kendinize yapmayın. Ünitenin onarılması gerekirse bayiye başvurun:Üniteyi kendiniz onarır ya da değiştirirseniz su kaçağı, elektrik çarpması ya da yangına neden olabilirsiniz.	Onarım işlemleri için yetkili satıcınıza danışın.Yanlış onarım elcktrik çarpmasına, yangına vb neden olabilir.	Klimanın yerinin değiştirilmesi gerekiyorsa, yetkili satıcınız veya uzman bir montajcıyla temasa geçin.Yanlış montaj su kaçağına, elektrik çarpmasına, yangın çıkmasına vb neden olabilir.

Anormal bir durum (yanık kokusu, vb.) fark edecek olursanız, sistemi durdurun, gücü kapatın ve yetkllı şaticınızla görün.

Klima odayı soğutamıyor veya ıslıtamıyorsa, soğutma sıvısı kaçağı olabilir. Yetkili saticınızla temasa geçin Eğer soğutucu madde eklemek gerekirse, bu işlemin doğru yönergeleri için yetkili saticınızla görüşün.

Klimanızda kullanılan soğutma sıvısı güvenlidir. Aneak soğutma sıvısının beklenmedik şekilde üniteden fan ıstıcısı, ocak, portatif soba veya başka bir ısı kaynağının üzerine sizması halinde zararlı gazlar oluşabilir.

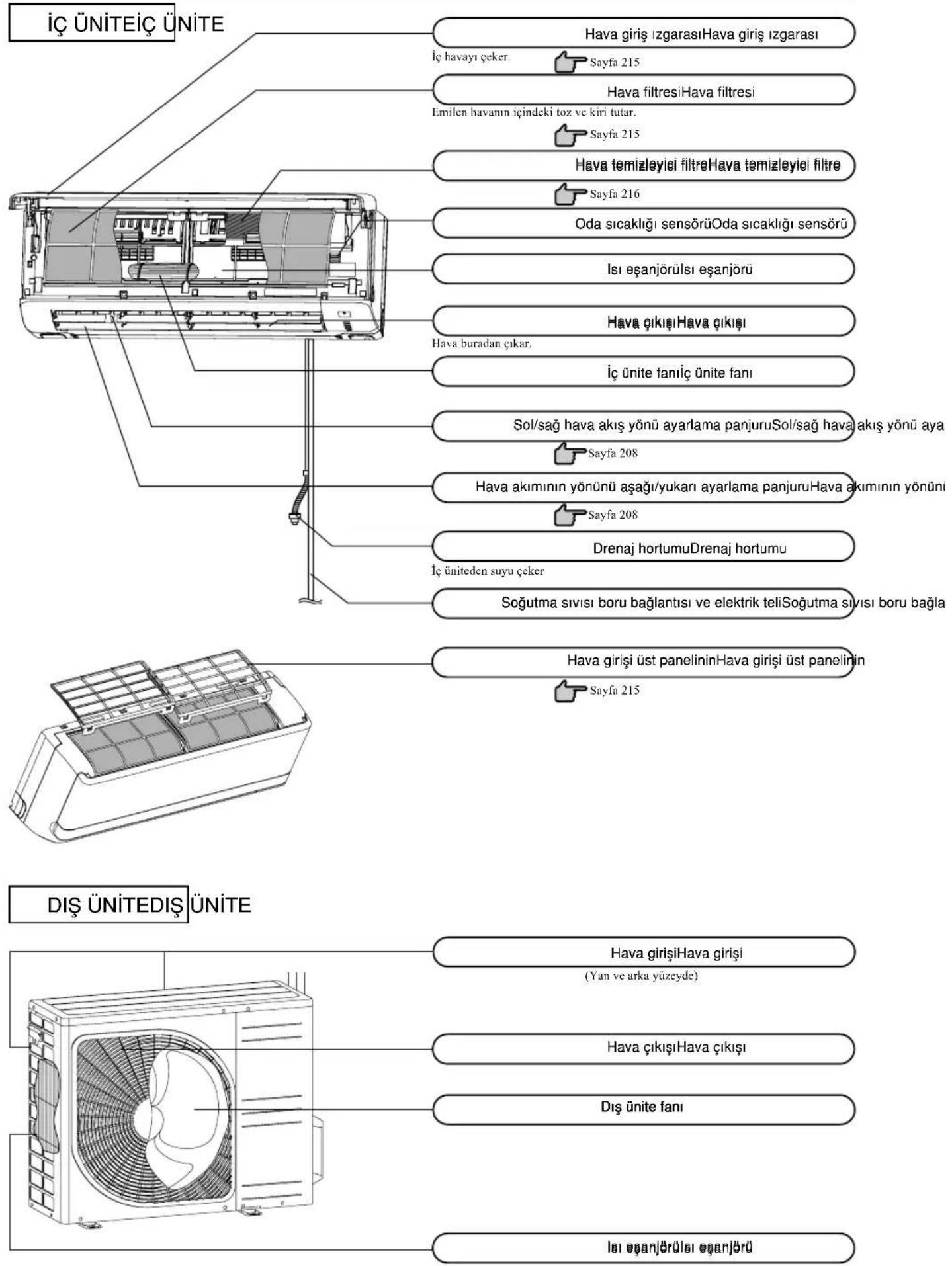

Parçaların adları ve işlevleriParçaların adları ve işlevler

iç ÜNİTEiç ÜNİTE Hava giriş ızgarası Hava giriş ızgarası İç havayı çeker. Sayfa 215 Hava filtresi Hava filtresi Emilen havamın içindeki toz ve kiri tutar. Sayfa 215 Hava temizleyici filtre Hava temizleyici filtre Sayfa 216 Oda sıcaklığı sensörü Oda sıcaklığı sensörü Isı eşanjörülsı eşanjörü Hava çıkışı Hava çıkışı Hava buradan çıkar. İç ünite fanıç ünite fanı Sol/sağ hava akış yönü ayarlama panjuru Sol/sağ hava akış yönü aya Sayfa 208 Hava akımının yönünü aşağı/yukarı ayarlama panjuru Hava akımının yönüni Sayfa 208 Drenaj hortumu Drenaj hortumu İç üniteden suyu çeker Soğutma sıvısı boru bağlantısı ve elektrik teli Soğutma sıvısı boru bağla Hava girişi üst panelinin Hava girişi üst panelinin Sayfa 215 DIŞ ÜNİTEDİŞ ÜNİTE Hava girişi Hava girişi (Yan ve arka yüzeyde) Hava çıkışı Hava çıkışı Diş ünite fanı lei eşanjörülsı eşanjörü

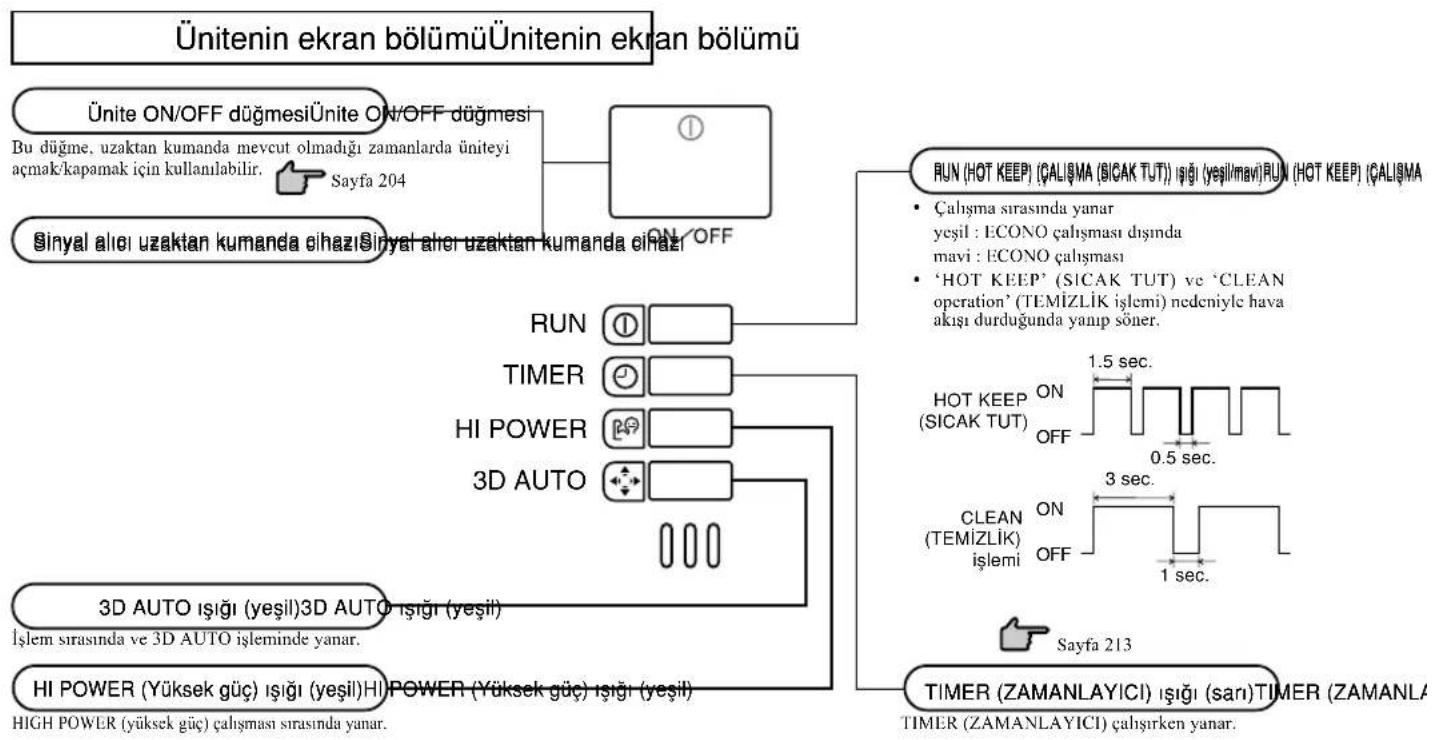

Parçaların adları ve İşlevleri Parçaların adları ve İşlevleri

Telsiz uzaktan kontrol

Kablosuz uzaktan kumanda tutucusu

Alerjen temizleme filtresi (Açık portakal rengi)

Pil (R03 (AAA, Mikro) ×2)

Hava tazeleyici deodorant filtre (Portakal rengi)

Tahta vidası (Adet:2) (uzaktan kumanda tutucusunun monte edilmesi için)

⚠ UYARIUYARI

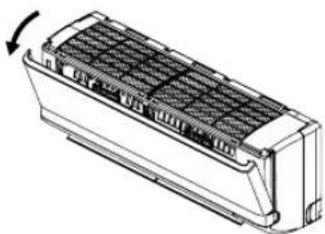

- Çalışma sırasında hava giriş paneline dokunmayın.

Hlava giriş paneli sistem çalışırken açılır. Lütfen üniteyi hava giriş panelinin açılamayacağı bir şekilde monte etmeyin veya iç ünitenin yakımına eşyalar koymayın.

•Uzaktan kumanda sesli ikazı

Önceden ayarlanmış 24°C sıcaklık, otomatik işlem ve otomatik hava akışı seçildiğinde (Bip Bip) sesli ikazı duyulur. ON/OFF düğmesine basarak (TEMİZLİK modu hariç) klima kapatılırsa (Bip) sesli ikaz verilir.

Bu fonksiyon klimayı karanlıkta çalıştırırken faydalıdır.

Hava akışı ayarlaması

Önceeden ayarlanmış sıcaklık

22 ⇌ 23 ⇌ 24 ⇌ 25 ⇌ 26 PI PI PIPI PI PI PI

Uzaktan kumandanın kullanımı Uzaktan kumandanın ki

Pillerin değiştirilmesiPillerin değiştirilmesi

Aşağıda, pillerin tükendiği durumlar gösterilmiştir. Eski pilleri çıkarıp yerine yenilerini takın.
- Bir sinyal gönderildiğinde alındı sesi çıkmamaktadır.
•Ekran solarak yok olur.

Kapağı çıkarın ve eski pilleriKapağı çıkarın.çıkarın.

Yeni pilleri takın. Yeni pilleri takın. R03 (AAA, Mikro) R03 (AAA, Mikro)

Kapağı kapatın.Kapağı kapatın.

Bir tükenmez kalem ucuyla ACLBir t düğmesine basın.düğmesine basın.

Zamanlayıcı ayar modu gösterilir.

Page 205

NOTNOT

sikirin ve eski pilleri Eski ve yeni pilleri birlikte kullanmayın.

• Uzaktan kumanda uzun bir süre kullanılmayacaksa pilleri çıkarın.
• JIS veya IEC uyumlu bir pilin tavsiye edilen etkin kullanım süresi normal kullanımda 6 ila 12 ay olmalıdır. Daha uzun süreyle kullanıldığında ya da belirtilenden başka pil kullanıldığında pil akarak uzaktan kumandanın bozulmasına neden olabilir.
• Tavsiye edilen etkin kullanım süresi pilin üzerinde yazılıdır. Birimin üretim tarihine bağlı olarak bu süre daha kısa olabilir. Bununla birlikte pil nominal ömrünün sona ermesinden sonra da çalışıyor durumda olabilir.

Ekranda herhangi bir anormal durum görünürse, bir tükenmez kalem ucuyla ACL düğmesine basın.düğmesine basın.

Uzaktan kumanda askısının kullanılması

Uzaktan kumanda, uzaktan kumanda askısı kullanılarak bir duvara veya sütuna asılabilir. Uzaktan kumandayı takmadan önce klimanın sinyalleri doğru biçimde

Uzaktan kumandayı takmak ve çıkarmak için askısı içinde aşağıya veya yukarıya kaydırın.

Uzaktan kumandanın kullanımıyla ilgili uyarı notu

Kesinlikle yasaktır
Elektrikli halı veya ıstıcı gibi sıcak yerlere yaklaştırmayın.	Uzaktan kumandayı doğrudan güneş ışığı veya başka bir güçlü ışık alacağı yerlerde bırakmayın.	Uzaktan kumandayı düşürmeyin. Dikkatle kullanın.
Uzaktan kumanda ile cihaz arasına hiçbir engel koymayın.	Uzaktan kumandanın üzerine sıvı dökmeyın.	Uzaktan kumandanın üzerine ağır bir şey koymayın veya üzerine basmayın.

Uzaktan kumandayla kullanım hatası

•Piller bitiyor mu?

"Pillerin değiştirilmesi" yukarıda.

Pilleri yenileriyle değiştirin ve işlemi tekrar dencyin.

- İşlem başarısız olursa, üniteyi geçici kullanım fonksiyonuyla çalıştırın. Uzaktan kumandanın kontrol edilmesi için yetkili saticınızla temasa geçin.

Aşağıda

Geçici çalışma kullanımı

- Unite üzerindeki ünite ON/OFF düğmesi uzaktan kumanda kullanılmadığı zaman geçici olarak klimayı çalıştırma/durdurma işlevini görür.

California program

• OPERATION MODE (ÇALIŞMA KONUMU) : AUTO
• FAN SPEED (FAN HIZI) : AUTO
• AIR FLOW (HAVA AKIM YÖNÜ) : AUTO

Ünite ON/OFF düğmesi

- Ünite ON/OFF düğmesine basılınca çalışma başlar; düğmeye tekrar basarsanız çalışma durur.

NOTNO

- Ünitenin ON/OFF düğmesini 5 saniyeden daha fazla bir süre basılı tutmayın.

(5 saniyeden uzun süreyle basılı tutulduğunda, servis sırasında veya klimanın yerini değiştirirken kullanılan otomatik soğutmaya geçilir.)

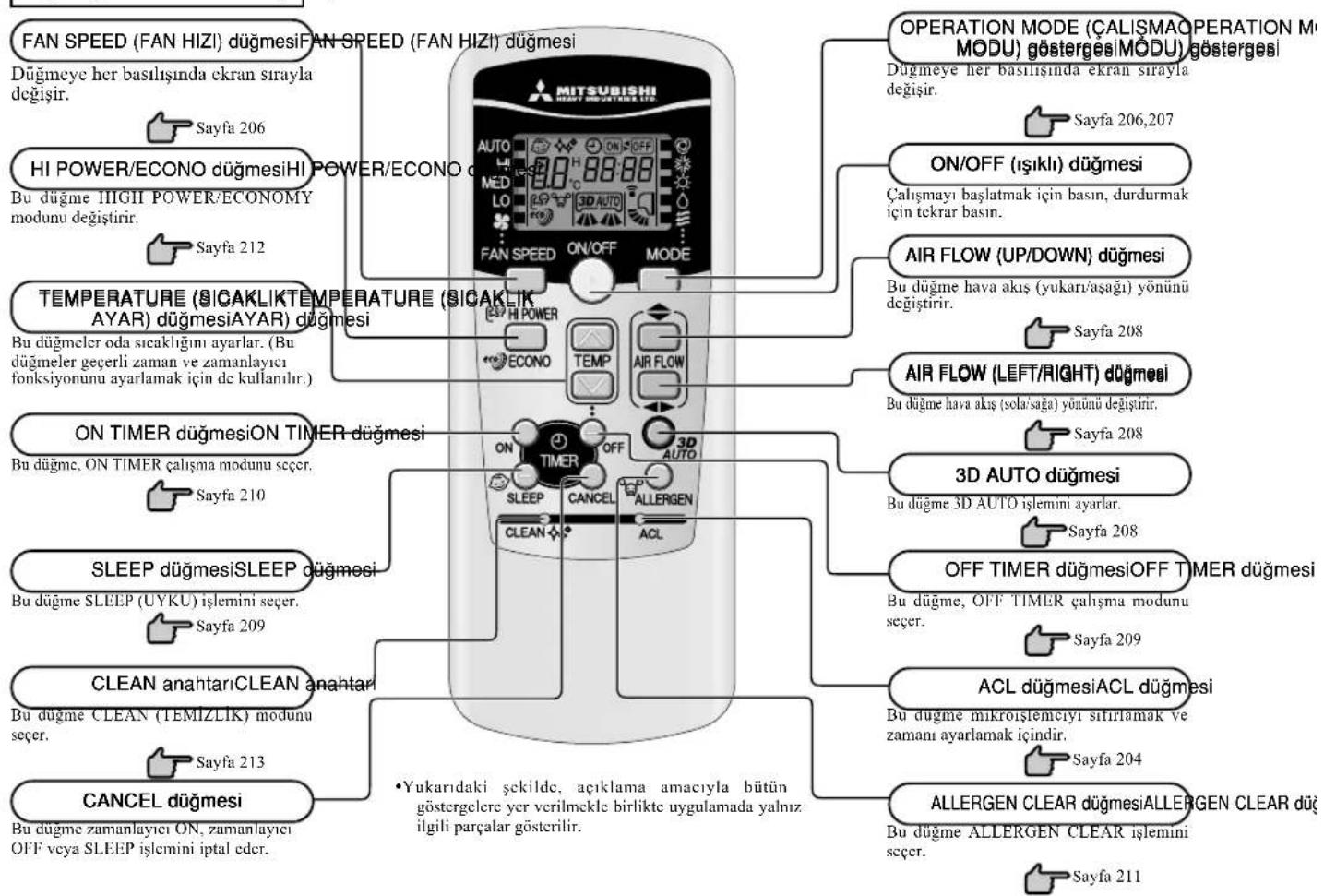

Uzaktan kumanda kullanım ve ekran bölümüUzaktan ku

Çalıştırma bölümü Çalıştırma bölümü

FAN SPEED (FAN HIZI) düğmesiFAN SPEED (FAN HIZI) düğmesi Düğmeye her basılışında ekran sırayla değiştir. Sayfa 206 HI POWER/ECONO düğmesiHI POWER/ECONO düğmesi Bu düğme IIIGII POWER/ECONOMY modunu değiştir. Sayfa 212 TEMPERATURE (SICAKLIK TEMPERATURE (SICAKLIK AYAR) düğmesiAYAR) düğmesi Bu düğmeler oda sıcaklığını ayarlar. (Bu düğmeler geçerli zaman ve zamanlayıcı fonksiyonunu ayarlamak için de kullanılır.) OPERATION MODE (ÇALIŞMA OPERATION Mİ MODU) göstergesiMODU) göstergesi Düğmeye her basılışında ekran sırayla değiştir. Sayfa 206,207 ON/OFF (ışıklı) düğmesi Çalışmayı başlatmak için basın, durdurmak için tekrar basın. AIR FLOW (UP/DOWN) düğmesi Bu düğme hava akış (yukarı/aşağı) yönünü değiştirir. Sayfa 208 AIR FLOW (LEFT/RIGHT) düğmesi Bu düğme hava akış (sola/sağa) yönünü değiştirir. Sayfa 208 3D AUTO düğmesi Bu düğme 3D AUTO işlemini ayarlar. Sayfa 208 OFF TIMER düğmesiOFF TIMER düğmesi Bu düğme, OFF TIMER çalışma modunu seçer. Sayfa 209 SLEEP düğmesiSLEEP düğmesi Bu düğme SLEEP (UYKU) işlemini seçer. Sayfa 209 CLEAN anahtarİCLEAN anahtarı Bu düğme CLEAN (TEMIZLIK) modunu seçer. Sayfa 213 CANCEL düğmesi Bu düğme zamanlayıcı ON, zamanlayıcı OFF veya SLEEP işlemini iptal eder. ACL düğmesiACL düğmesi Bu düğme mikroştlemciyi sıtırlamak ve zamanı ayarlamak içindir. Sayfa 204 ALLERGEN CLEAR düğmesiALLERGEN CLEAR düğmesi Bu düğme ALLERGEN CLEAR işlemini seçer. Sayfa 211 • Yukarıdaki şekilde, açıklama amacıyla bütün göstergelere yer verilmckle birlikte uygulamada yalnız ilgili parçalar gösterilir.

İletim yöntemİletim yöntemi

Uzaktan kumanda klima cihazına yöneltilmiş durumdayken uzaktan kumandanın düğmelerinden herbirine basıldığında bir sinyal gönderilir. Sinyal doğru biçimde alınınca ünite bir ses çıkarır.

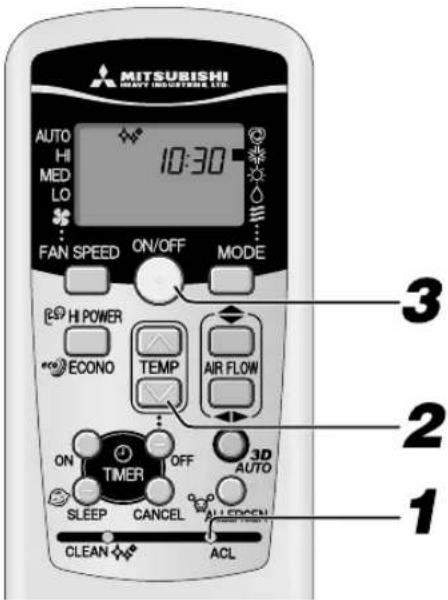

Geçerli zaman ayarı

■Pilleri takarken, geçerli zaman otomatikman zaman ayar moduna ayarlanır. Geçerli saat olarak 13:00 gösterilmektedir. Saati gerçek saate göre ayarlayın.

MITSUBISHI Heavy Industries Inc. AUTO HI MED LO FAN SPEED ON/OFF MODE 3 2 1 ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER SLEEP CANCEL ALL-DOCK CLEAN ACL

Örnek: 10:30 olarak ayarlayın.

ACL anahtarına bas.

Bir tükenmez kalem (ucu sivri olmayıp yuvarlak olan) ucu, vb. ile basım. Zaman ekranı yanıp söner ve geçerli zamana ayarlanabilir.

"veya √" düğmesine basın.

(10:30 olarak ayarlayın)

ON/OFF düğmesine bas.

Ekran yanıp sönme durumundan sürekli yanma durumuna değişir ve ayarlama işlemi tamamlanır. Adım 2'deki son islemden sonraki 60 saniye içinde düğmeye basmanız gerekir, aksi takdirde zaman ayarlanmaz.

- Zamanlayıcının çalışması saate dayanır, o yüzden lütfen doğru şekilde ayarlayın. - Saat ayarlandığında uzaktan kumanda verileri sıfırlanır.

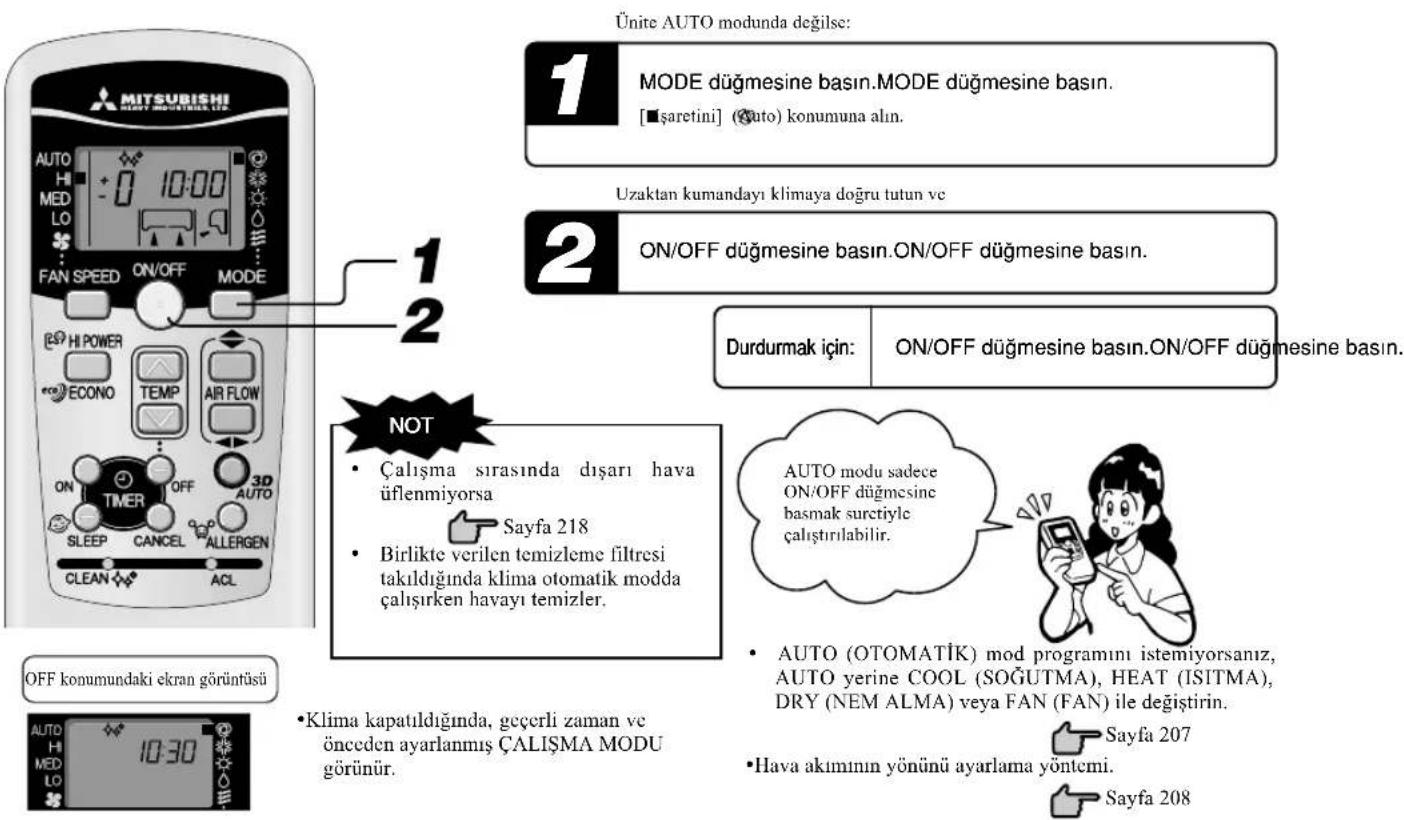

AUTO (OTOMATİK) modunun kullanımı AUTO (OTOM

■ Çalıştırıldığı andaki oda sıcaklığına bağlı olarak otomatik olarak çalışma modunu (COOL, HEAT, DRY) seçer.

Ünite AUTO modunda değilse: 1 MODE düğmesine basın.MODE düğmesine basın. [■şaretini] (Auto) konumuna alın. Uzaktan kumandayı klimaya doğru tutun ve 2 ON/OFF düğmesine basın.ON/OFF düğmesine basın. Durdurmak için: ON/OFF düğmesine basın.ON/OFF düğmesine basın. NOT • Çalışma sırasında dışarı hava üflenmiyorsa Sayfa 218 • Birlikte verilen temizleme filtresi takıldığında klima otomatik modda çalışırken havayı temizler. AUTO modu sadece ON/OFF düğmesine basmak surctiyle çalıştırılabilir. • AUTO (OTOMATİK) mod programını istemiyorsanız, AUTO yerine COOL (SOĞUTMA), HEAT (ISITMA), DRY (NEM ALMA) veya FAN (FAN) ile değiştirin. • Hava akımının yönünü ayarlama yöntemi. OFF konumundaki ekran görüntü • Klima kapatıldığında, geçerli zaman ve önceden ayarlanmış ÇALIŞMA MODU görünür. Sayfa 207 Sayfa 208

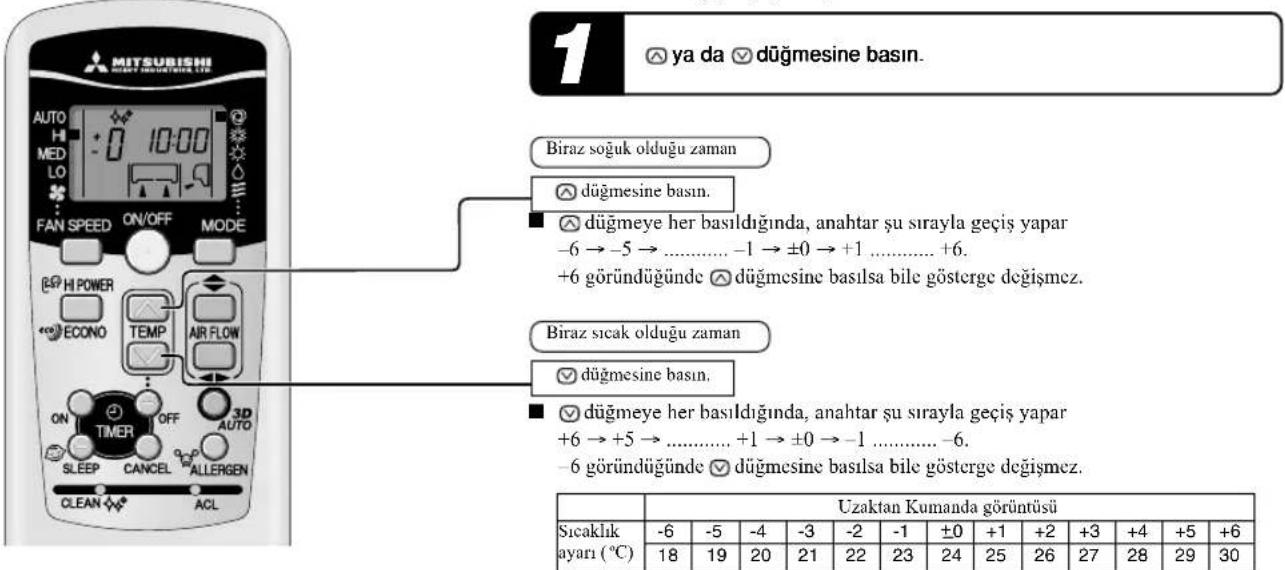

AUTO (OTOMATİK) çalışma sırasında sıcaklık ayarıAUTO (OT

■ Otomatik çalışma sırasında da sıcaklık ayarı yapılabilir. ☑ düğmesi ya da ☑ düğmesi ile 6 düzeyde ayar mümkündür. Otomatik çalıştırma sırasında, ısıtma ve soğutma için ön ayar 24°C'dir.

Sıcaklık değişikliği gerektiğinde.

1 ya da düğmesine basin. Biraz soğuk olduğu zaman düğmesine basın. düğmeye her basıldığında, anahtar şu sırayla geçiş yapar -6 → -5 → ...... -1 → ±0 → +1 ...... +6. +6 görünüğünde düğmesine basılsa bile gösterge değişmez. Biraz sıcak olduğu zaman düğmesine basın. düğmeye her basıldığında, anahtar şu sırayla geçiş yapar +6 → +5 → ...... +1 → ±0 → -1 ...... -6. -6 görünüğünde düğmesine basılsa bile gösterge değişmez. Sıcaklık ayarı (°C) Uzaktan Kumanda görüntüsi -6 -5 -4 -3 -2 -1 ±0 +1 +2 +3 +4 +5 [phone] 25 26 27 28 29 30

FAN SPEED (FAN HIZI)

Isıtma, soğutma ve fan modundayken klimanızın kapasitesini seçebilirsiniz.

Seçtiğiniz çalışma kapasitesi	FAN SPEED
Mikro bilgusayar tarafından otomatik olarak belirlenir AUTO
Yüksck kapasiteli güçlü çalışma	HI
Standart çalışma MED
Enerji lasarrufu çalışması	LO

FAN SPEED düğmesine basın.

■ işaretini] istenen fan hızı konumuna getirin.

NOT

- FAN SPEED III'dan LO'ya değiştirilirken soğutucunun akış sesi duyulabilir.

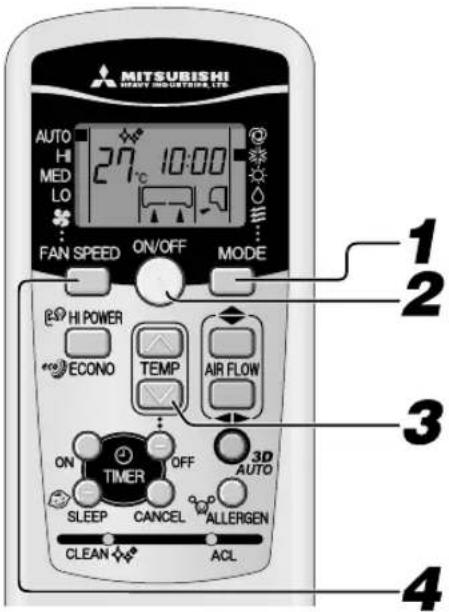

COOL/HEAT/DRY/FAN (SOĞUTMA/ISITMA/NEM ALMA/FAN) modunun kullanımı

Uzaktan kumandayı klimaya doğru tutun ve

MITSUBISHI HAIY INDUSTRIES, INC. AUTO HI MED LO 27°C 10:00 FAN SPEED ON/OFF MODE ECHO HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 4

Hava akımının yönünü ayarlama yöntemi.

MODE düğmesine basın.MODE düğmesine basın.

[■ işaretini] istenen kullanım konumuna getirin.

ON/OFF düğmesine basın.ON/OFF düğmesine basın.

TEMP düğmesine basın.TEMP düğmesine basın.

Tercih edilen sıcaklık için △ veya ▼ düğmesine basın.

Standart

COOL

26°C~28°C

HEAT

22°C~24°C

DRY

24°C~26°C

FAN

—

FAN SPEED düğmesine basin.FAN SPEED düğmesine basin.

Fan hızını tercih ettiğiniz şekilde ayarlayın.

NOT

- Isıtma işlemine başladığında dışarı hava üflenmiyorsa.

- Çalışma programı klima çalışmıyorken de seçilebilir veya değiştirilebilir.

Durdurmak için:DurdürnakOFF:düğmesine basın.ON/OFF düğmesine basın.

Klima çalışabilir sıcaklık ayarı Klima çalışabilir sıcaklık a

Aşağıda belirtilen çalışma sınırları içinde kullanın. Bu sınırların dışında çalıştırılması, koruma cihazlarının devreye girmesine yol açarak ünitenin çalışmasını önleyebilir.

	Soğutma çalışmasıSoğutma çalışması	Isıtma çalışmasıIsıtma çalışması
Dışarıdaki sıcaklık	Yaklaşık -15 ilâ 46°C	Yaklaşık -15 ilâ 21°C
İçerideki sıcaklık	Yaklaşık 18 ilâ 32°C	Yaklaşık 15 ilâ 30°C
İçerideki nem	Yaklaşık %80' in altındaÜnitenin %80' in üzerindeki nem seviyelerinde uzun süre kullanılması iç ünitenin yüzeyinde kondensasyon oluşmasına yol açarak su damlamasına neden olabilir.	—

HEAT (ISITMA) modunda çalışmanın özellikleri

HEAT modunda çalışmanın işleyişi ve kapasitesi

■ İşleyişi

• Unite, dışarıdaki soğuk havadan ısıyı çekerek içeri vermek suretiyle odayı ıstırır. Isı pompası sisteminin bir özelliği olarak, dış hava sıcaklığı düştükçe ısıtma kapasitesi azalır.
• Klimayı açtıktan sonra sıcak hava gelmesi biraz zaman alabilir.
• Dışarıdaki sıcaklık çok düştüğünde ilave bir ısıtma kaynağı kullanılması uygun olur.

Karlanma önieme

Dışarıdaki sıcaklık düşüp nem oranı yükseldiğinde dış ünitenin ısı eşanjörünün üzeri buz tutar ve bu durum verimli ısıtmayı engeller.

Bu durumda, otomatik buz çözme fonksiyonu devreye girer ve buz çözme işlemi sırasında ısıtma işlemi 5 ila 15 dakika kadar durur.

- Ilem iç hem de dış fan durur ve buz çözme işlemi sırasında RUN ışığı yavaş yavaş yanıp sönmeye başlar (1,5 saniye ON, 0,5 saniye OFF).

- Karlanma önleme sırasında dış üniteden dışarıya bir miktar buhar çıkabilir. Bu, buzun çözülmesi için gereklidir ve bir arıza değildir.

- Karlanma önleme işlemi tamamlanır tamamlanmaz HEAT çalışması yeniden başlar.

- Ilem iç hem de dış fan durur ve buz çözme işlemi sırasında RUN ışığı yavaş yavaş yanıp sönmeye başlar (1,5 saniye ON, 0,5 saniye OFF). - Karlanma önleme sırasında dış üniteden dışarıya bir miktar buhar çıkabilir. Bu, buzun çözülmesi için gereklidir ve bir arıza değildir. - Karlanma önleme işlemi tamamlanır tamamlanmaz HEAT çalışması yeniden başlar.

Hava akışı yön ayarı Hava akışı yön ayarı

Hava akımı yönünü ayarlama Hava akımı yönünü ayarlama

■Yukarı/aşağı yönü uzaktan kumanda üzerindeki AIRFLOW ◆ (UP/DOWN) düğmesiyle ayarlanabilir. Bu düğmeye her basınızda çalışma modu şöyle değişir:

HAVA AKIŞI (YUKARI/AŞAĞI) modundaki değişim.

Sol/sağ yönü uzaktan kumanda üzerindeki AIRFLOW ← (LEFT/RIGHT) düğmesiyle ayarlanabilir. Bu düğmeye her basışımızda çalışma modu şöyle değişir:

HAVA AKIŞI (SOLA/SAĞA) modundaki değişim.

ISITMA İŞLEMİNE DAİR NOTISIT

• Çalışma başladığında, kanat ve panjur yönü soğuk cercyanı önlemek amacıyla yatay/orta konumda olup, sıcak hava üflemcyc başladıktan sonra ayarlanan konuma dönerler.
• Kanat ve panjur yönü, oda sıcaklığı ayarlanan sıcaklığa ulaşıp kompresör durduğunda veya buz çözme işlemi devam ederken yatay/orta konuma getirilecektir.
• Yukarıda belirtilen süre boyunca hava akış yönü ayarlanamaz. Hava akış yönü ayarlarını sıcak hava sağlandıktan ve kanat/panjur ayarlanan konuma gittikten sonra değiştirin.

PANJUR HAFIZASI (KANAT VEYA PANJUR DURDU) PANJUR HAFIZASI (KANAT VEYA PANJUR DURDU)

Kanat veya panjur çalışırken AIRFLOW (UP/DOWN veya LEFT/RIGIIT) düğmesine bir kez başığınızda, o konumda salnımı durdurur. Bu açı mikroişlemećinin halızısına alındığı için, bir sonraki çalışmada kanat veya panjur otomatikman bu açı ayarlanacaktır. Bu açı mikro-bilgisayar belleğinde saklandığında, tekrar çalışmına başladığında kanat veya panjur otomatik olarak bu açı ayarlanır.

- Durma sırasında tavsiye edilen panjur açısı

TEHLIKETEHLIKE

- Herhangi bir cismi klimadan gelen hava akışına uzun süre doğrudan tutmayın.

UYARIUYARI

• COOL (SOĞUTMA) veya DRY (NEM ALMA) işlemi sırasında, hava akışı uzun süre tam aşağı yönde olacak şekilde çalıştırmayın. Aksi takdirde, çıkış izgarasında yoğuşma oluşarak aşağıya damlayabilir. Aksi halde dış izgarada kondensasyon oluşarak yere damlayabilir.
• Kontrol açısı değişebileceği veya kanat veya panjur tam olarak kapanmayabileceği için, kanatları veya panjurları elle ayarlamaya çalışmayın.

HEAT

(Öne eğik hava akımı)

COOL, DRY

(Yatay hava akımı)

3D AUTO'nun (3 BOYUTLU OTOMATİK) kullanımı3D AUTO

■ Fan hızı ve hava akım yönü otomatik olarak kontrol edilir. Böylece odanın tamamı etkin bir biçimde havalandırılır.

MITSUBISHI HEAVY INDUSTRIES LTD. AUTO HI MED LO - 10:00 3D AUTO FAN SPEED ON/OFF MODE 2 HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

1 ON/OFF düğmesine bas.ON/OFF düğmesine bas.

2 3D AUTO düğmesine basın.3D AUTO düğmesine basın. 3D AUTO düğmesine her basisınızda gösterge aşağıdaki sıraya göre da

Doşaltma işlemleri

3D AUTO göstergesini kapatmak için 3D AUTO düğmesine basın.

NOT

• İşlem programına geçince 3D AUTO işlemi iptal edilir.
• 3D AUTO işlemi sırasında 3D AUTO ışığı yanar.
• Eğer 3D AUTO işlemi iptal edilirse, hava akım yönü 3D AUTO ayarı yapılmadan önceki yöne değişir.

SLEEP TIMER'in (UYKU ZAMANLAYICISLE)ERaTIIMERukla(b)

■ Ayar süresi sona erdiginde ünite otomatikman durur.

Aşırı soğutma veya ısıtmayı önlemek için, ayarlanan sıcaklık geçen zamana göre otomatikman ayarlanır.

Sayfa 211

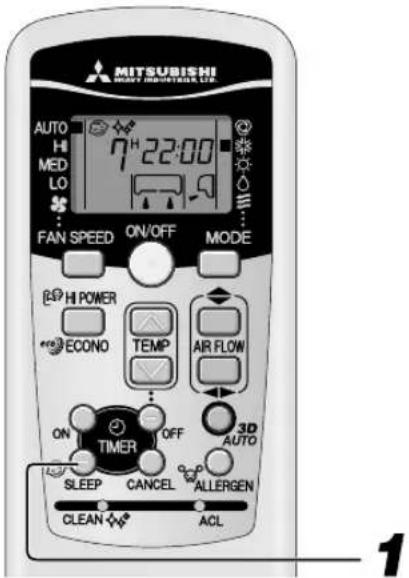

MITSUBISHI MUSCY INDUSTRIAL LTD. AUTO 7H22:00 MED LO FAN SPEED ON/OFF MODE ESP HI POWER ECONO TEMP AIR FLOW ON 3D TIMER OFF AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1

SLEEP düğmesine basın.SLEEP düğmesine basın.

Ünite kapalıkyen basıldığı takdirde,Ünite kapalıkyen basıldığı takdirde, SLEEP TIMER'ın (UYKU ZAMANLAYICISI) çalışması bir önceki çalışma ayarlarıyla başlar ve ayar süresi sonunda klima kapatılır.
■ Ünite çalışırken basıldığı takdirde, Ünite çalışırken basıldığı takdirde, ayar süresi geçtikten sonra klima kapatılır. Bu düğmeye her basınızda gösterge şöyle değişir:

Örnek: 7 saat sonra durmasını istiyorsunuz.

olarak ayarlayın

Zamanlayıcı ışığı (sarı) yanar.

Ayarlanan zamanın değiştirilmesi Ayarlanan zamanın değiştirilmesi

SLEEP (UYKU) düğmesine basarak yeni bir süre ayarlayın.

İptal etmek içinİptal etmek için

SLEEP göstergesini kapatmak için CANCEL düğmesine basın.

- Ayar süresi geçtiginde ünite durur.

NOT

- ALLERGEN CLEAR işlemi sırasında SLEEP işlemi çalıştırılamaz. - OFF-TIMER (KAPANMA ZAMANLAYICISI) ile aynı zamanda ayarlanamaz.

OFF-TIMER'ın (KAPANMA ZAMANLAYICISI) kullanımı

- Ayar zamanı geldiğinde ünite otomatikman durur.

Klima kapalıyken Adım 1'den, klima çalışıyorken Adım 2'den başlayın.

Örnek: 22:30'da durmasını istiyorsunuz.

MITSUBISHI SMART INDUSTRIAL LTD. AUTO HI MED LO 27:22:30 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON 3D TIMER AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1 3 2,4

ON/OFF düğmesine basın.ON/OFF düğmesine basın.

OFF TIMER düğmesine basın.OFF TIMER düğmesine basın. OFF TIMER göstergesi OFF yanıp sönmeye başlar.

“∧ veya veyuğmesine basın.

Düğmeye her basılışında ekran şu sırada değişir:

Düğmeye her basılışında ekran şu sırada değişir:

22:30 olarak ayarlaym

OFF TIMER düğmesine basın.

Ekran yanıp sönme durumundan sürekli yanma durumuna geçer ve ayarlama işlemi tamamlanır.

Zamanlayıcı ışığı (sari) yanar.

NOT

Ayarlanan zamanın değiştirilmesi Ayarlanan zamanın

OFF TIMER düğmesini kullanarak yeni bir zaman belirleyin.

İptal etmek içinİptal Letmek için

Zamanlayıcı ekranını kapatmak için CANCEL (İPTAL ET) düğmesine basın.

değiştirilmes

Unite, ayarlanan sürenin sonunda durur.
- Adım 3'teki son işlemden sonraki 60 saniye içinde düğmeye basmanız gerekir, aksi takdirde ayar işlemi tamamlanmaz.
• OFF-TIMER (KAPANMA ZAMANLAYICISI) kullanımı sırasında geçerli zaman gösterilmez.
- ALLERGEN CLEAR işlemi sırasında OFF-TIMER işlemi çalıştırılamaz.
- SLEEP TIMER (UYKU ZAMANLAYICISI) kullanımından farklı olarak, OFF-TIMER (KAPANMA ZAMANLAYICISI) kullanımı sırasında otomatik ayarlı sıcaklık ayarı yapılmaz.

ON-TIMER'ın (AÇILMA ZAMANLAYICI) kullanımı ON-TIMEF

Oda sıcaklığının ayar zamanında optimum sıcaklığa ulaşması için, çalışma ayar zamanından 5 ila 60 dakika önce başlar. ON-TIMER işlemi klimanın çalışıp çalışmamasından bağılmız olarak ayarlanabilir.

Sayfa 211

Örnek: Bu durumda tercih edilen oda sicaklığı saat 8:00'de gerekiyor.

MITSUBISHI SMART INDUSTRIAL LTD. AUTO HI MED LO 27°C 8:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1,3

ON-TIMER düğmesine basın.ON-TIMER düğmesine basın.

ON TIMER göstergesi ON yanıp sönmeye başlar.

"veya veydugmesine basin. düğmesine basin.

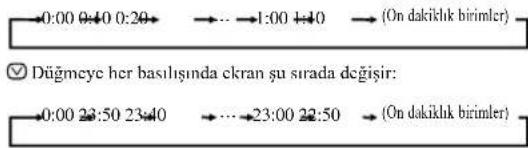

Düğmeye her basılışında ekran şu sırada değişir:

0:00 0:40 0:20 → ... → 1:00 1:40 → (On dakiklik birimler) ✓ Düğmeye her basılışında ekran şu sırada değişir: 0:00 23:50 23:40 → ... → 23:00 22:50 → (On dakiklik birimler)

8:00 olarak ayarlayın

ON-TIMER düğmesine basın.ON-TIMER düğmesine basın.

Ekran yanıp sönme durumundan sürekli yanma durumuna geçer ve ayarlama işlemi tamamlanır.

Zamanlayıcı ışığı (sari) yanıktır.

Çalışma sırasında ayarlanmışa çalışma durur.

Ayarlanan zamanın değiştirilmesi

ON-TIMER düğmesini kullanarak yeni zaman ayarını yapın.

İptal etmek için

Zamanlama göstergesini iptal etmek için CANCEL düğmesine basın.

NOT

• Çalışma belirlenen zamandan 5 ilâ 60 dakika önce başlar.
  • Zamanlayıcı ışığı (sari) ayarlama sırasında söner.
• Adım 2'teki son işlemden sonraki 60 saniye içinde düğmeye basmanız gerekir, aksi takdirde ayar işlemi tamamlanım az.
• ON-TIMER (AÇİLMA ZAMANLAYICISI) kullanımı sırasında geçerli zaman gösterilmez.
• ALLERGEN CLEAR işlemi sırasında ON-TIMER işlemi çalıştırılamaz.

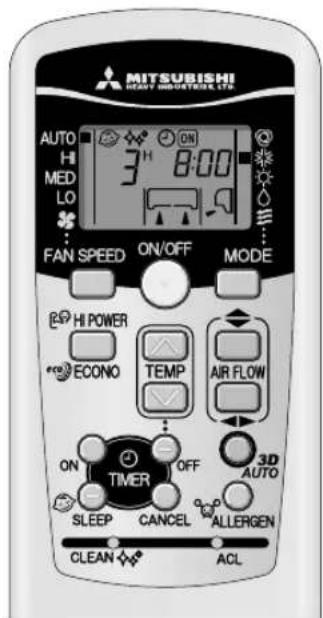

SLEEP TIMER + ON-TIMER'ın (UYKU ZAMANLAYICISI ve AÇILMA ZAMANLAYICISI) kullanımı

■ SLEEP TIMER (UYKU ZAMANLAYICISI) ve ON TIMER'ın (AÇILMA ZAMANLAYICISI) birlikte kullanımı.

MITSUBISHI Heavy Industries 6.0 AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALLERGEN SLEEP CANCEL CLEAN ACL

Örnek: 3 saat sonra durup, saat 8:00'deki belirlenmiş sıcaklığın yakınında olmak üzere tekrar çalışacak.

■ SLEEP TIMER (UYKU ZAMANLAYICISI) ayariSLEEP TIMER (UYKU ZAMANLI)

Sayfa 209'deki yöntemle ayarlanır.

■ ON TIMER çalıştırma ayarı

ON TIMER'da (AÇILMA ZAMANLAYICISI) bahsedilen yukarıdaki prosedürle ayarlayın.

Bu ünitenin zamanlayıcı ışığının (sarı) yanma ayarı tamamlanmış olur.

• SLEEP TIMER'ın (UYKU ZAMANLAYICISI) ayar süresi geçtikten sonra çalışma durur ve ON TIMER'ın (AÇILMA ZAMANLAYICISI) ayar zamanından 5 ila 60 dakika önce başlar.
• ON TIMER (AÇILMA ZAMANLAYICISI) ayar zamanı geldiğinde zamanlayıcı ışığı söncer.

Ayarlanan zamanın değiştirilmesi

SLEEP veya ON TIMER düğmesini kullanarak yeni zaman ayarını yapın.

İptal etmek için

Zamanlayıcı ekranını kapatmak için CANCEL (İPTAL ET) düğmesine basın.

PROGRAM TIMER'ın (PROGRAM ZAMANLAYICISI) kullanımı

■ AÇILMA ve KAPANMA ZAMANLAYICISININ zamanlayıcı çalışmalarının birleşimidir. Bu ayarlandığında, zamanlayıcı çalışmaları AÇMA/KAPAMA düğmesine basılmadığı takdirde her gün aynı saatte tekrarlanacaktır.

MITSUBISHI HEAVY INDUSTRIES, LTD. AUTO HI MED LO 27°C 22:30 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER OFF SLEEP CANCEL ALLERGEN CLEAN ACL

Örnek: 22:30'da durup, saat 8:00'deki ayar sıcaklığının yakınında olmak üzere tekrar çalışması istendiğinde.

■ OFF TIMER çalışma ayarı.OFF TIMER çalışma ayarı.

Sayfa 209'deki yöntemle ayarlanır.

22:30 OFF olarak ayarlayın

■ ON TIMER çalışma ayarı.ON TIMER çalışma ayarı.

Sayfa 210'deki yöntemle ayarlanır.

ON olarak ayarlayın 8:00

Ayar tamamlandığında ünite üzerindeki zamanlayıcı ışığı (sarı) yanacaktır.

Ayar zamanı uzaktan kumanda ünitesi üzerinde gösterilecektir. Ekran, çalışma durumuna göre değişceektir.

ON TIMER ile klima çalışmaya başlar. Sonra, OFF TIMER ile klima durur.

OFF TIMER (KAPANMA ZAMANLAYICISI) ile klima çalışmayı durdurur. ON TIMER (AÇMA ZAMANLAYICISI) ile klima çalışmaya başlar.

-Ayarlanan zamanın değiştirilmesi Ayarlanan zamanın değiştirilmesi

OFF TIMER veya ON TIMER düğmesini kullanarak yeni bir zaman belirleyin.

İptal etmek içinİptal etmek için

Zamanlayıcı ekranını kapatmak için CANCEL (İPTAL ET) düğmesine basın.

Rahat BaşlatmaRahat Başlatma

ON TIMER (AÇILMA ZAMANLAYİCISI) kullanımında, odanın optimum sıcaklığa ZAMANINDA ulaşması için ünite çalışmaya biraz daha erken başlar. Buna “Rahat Başlatma” adı verilir.

•Isleyiş

Oda sıcaklığı, AÇILMA

zamanından 60 dakika önce kontrol edilir.

O sıradaki sıcaklığa bağlı olarak zamanlayıcı "ON" saatine gelmeden 5 ilâ 60 dakika önce klima 'calısmaya başlar.

- Bu fonksiyon hem COOL (SOĞUTMA) hem de HEAT (ISITMA) kullanım çalışma modunda (AUTO (OTOMATİK) da dahil) kullanılabilir. DRY modlarında geçerli değildir.

UYKU ZAMANLAYICISIUYKU ZAMANLAYICISI

SLEEP TIMER (UYKU ZAMANLAYICISI) seçildiğinde, ayarlanan sıcaklık bir süre sonra otomatikman ayarlanarak odanın soğutma sırasında fazla soğuk, ısıtma sırasında da fazla sıcak olmaması sağlanır.

- Soğutma sırasında: SLEEP çalışması başladığıında önceden ayarlanmış sıcaklık 1°C düşürülür (zamanlayıcı ayarlandığında). Bundan sonra, sıcaklık saatte bir 1°C artarak mevcut sıcaklıktan 1°C daha yüksek sıcaklığa ulaşılır.

- Isıtma sırasında: SLEEP çalışması başladığıında önceden ayarlanmış sıcaklık 1°C düşürülür (zamanlayıcı ayarlandığında). Bundan sonra sıcaklık meveut sıcaklıktan bir saat içinde 3°C, iki saat içinde de 6°C düşer.

ALLERGEN CLEAR'ın (ALERJEN TEMİZLİĞİ) kullanımıALLERGE

MITSUBISHI MITSUBISHI MIKUY INDUSTRIALS LTD AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1

Alerjen temizleme filtresinde biriken alerji yaratan alerjenleri gidermek için enzim gücü kullanılır.

Uzaktan kumandayı klimaya doğru tutun.

ALLERGEN CLEAR düğmesine basın.ALLERGEN CLEAR düğmesine basın.

Durdurmak için:Durdurmak için: ON/OFF veya ALLERGENON/OFF veya ALLERGEN CLEAR düğmesine basın.

NOT

• Oda sıcaklığı biraz değişebileceğinden, bunun odada kimse yokken yapılması önerilir. (Yaklaşık 90 dakika içinde tamamlanır.)
• ALLERGEN CLEAR çalıştırması sırasında sıcaklık, fan hızı, hava akım yönü ve zamanlayıcı işlem ayarları yapılamaz.

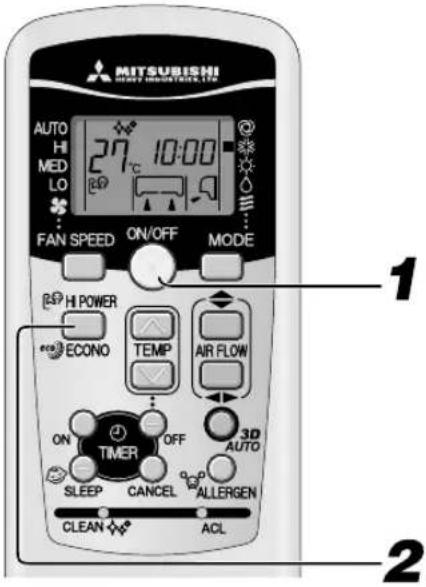

HIGH POWER/ECONOMY'nin (YÜKSEK GÜÇ/EKONOMİ) kullanımı HIGH POWEF

MITSUBISHI HKEY INDUSTRIES, LTD. AUTO HI MED LO 27°C 10:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1 2

Klima çalışmıyorsa, uzaktan kumandayı klimaya doğrultun ve

1 ON/OFF düğmesine basın.ON/OFF düğmesine basın.

2 HI POWER/ECONO düğmesine basın.HI POWER/ECONO düğmesine basın. • Calıstırma modu AUTO, COOL, veya IIEAT olduğunda

- Çalıştırma modu AUTO, COOL veya IIEAT olduğunda HI POWER/ECONO (YÜKSEK GÜÇ/EKONOMİ) düğmesine her basılışında ekran şu sırada değişir:

- Çalıştırma modu DRY veya PROGRAM TIMER olduğunda III POWER/ECONO (YÜKSEK GÜÇ/EKONOMİ) düğmesine her basılışında ekran şu sırada değişir:

- HIGH POWER çalıştırma hakkındaHIGH POWER çalıştırma hakkında

HII POWER/ECONO düğmesine basıldığında çalıştırma gücü yoğunlaşır ve 15 dakika sürekli güçlü soğutma veya ısıtma işlemi başlatılır. Uzaktan kumanda 📄 gösterir ve FAN SPEED (FAN HIZI) görüntü sü kaybolur.

• HIGH POWER çalıştırma sırasında, oda sıcaklığı kontrol edilmez. Aşırı soğutma veya ısıtmaya neden olduğu takdirde, HI POWER/ECONO (YÜKSEK GÜÇ/EKONOMİ) düğmesine tekrar basarak HIGH POWER (YÜKSEK GÜÇ) kullanımını iptal edin.
• HIGH POWER çalıştırma DRY, program zamanlayıcı ve 3D AUTO işlemleri sırasında uygulanamaz.
• HIGH POWER (YÜKSEK GÜÇ) çalışma işlemi ON TIMER (ZAMANLAYICI AÇMA) çalışma sonrasında ayarlandığında HIGH POWER çalışma işlemi ayarlanan zamandan itibaren başlar.

- Aşağıdaki çalışmalar ayarlandığında, HIGH POWER (YÜKSEK GÜÇ) kullanımı iptal edilecektir.

① HI POWER/ECONO düğmesine tekrar basıldığında.
② Çalıştırma modu değiştiğinde.
③HIGH POWER çalıştırmanın başlamasından itibaren 15 dakika geçtikten sonra.
④ 3D AUTO düğmesine basıldığında.

•Klima kapalıyken çalıştırılamaz.

. ECONOMY çalıştırma hakkındaECONOMY çalıştırma hakkında

HI POWER/ECONO düğmesine basınca aşırı soğuma ve ısınmayı engellemek için gücün azaltıldığı yumuşak bir çalışma başlar.

Ünite, soğutma sırasında ayar sıcaklığından 1,5 °C daha yüksek veya ısıtma sırasında 2,5 °C daha düşük sıcaklıkta çalışır. Uzaktan kumanda gösterir ve FAN SPEED (FAN HIZI) görüntü sü kaybolur.

- Klimanın aşağıdaki durumda çalıştığı bir sonraki seferde ECONOMY (EKONOMİ) kullanımına geçecektir.

① Klima ECONOMY (EKONOMİ) kullanımı sırasında AÇMA/KAPAMA düğmesiyle durdurulduğunda.
② Klima ECONÖMY (EKONOMİ) kullanımı sırasında SLEEP (UYKU) veya OFF TIMER (KAPANMA ZAMANLAYICISI) kullanımında durdurulduğunda.
③Kullanım CLEAN (TEMİZLİK) veya ALLERGEN CLEAR (ALERJEN TEMİZLİĞİ) kullanımından getirildiğinde.

- Aşağıdaki çalışmalar ayarlandığında, ECONOMY (EKONOMİ) kullanımı iptal edilecektir.

☐ HI POWER/ECONO düğmesine tekrar basıldığında.
2 Çalışma modu DRY'dan FAN'a değiştirildiğinde.

•Klima kapalıyken çalıştırılamaz.

SELF CLEAN'in (KENDİ KENDİNİ TEMİZLİK) kullanımıSELF CLE

İç ünite içindeki nemin giderilmesi ve küf ve bakteri gelişiminin önlenmesi için AUTO, COOL veya DRY çalıştırmadan sonra CLEAN işlemi yapılmalıdır.

MITSUBISHI Heavy Industries Ltd. AUTO HI MED LO 2H 10:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER SLEEP CANCEL ALLERGEN CLEAN ACL 1

CLEAN (TEMİZLİK) kullanımını devreye sokmak çin, bir tükenmez kalemin ucuyla CLEAN (TEMİZLİK) düğmesine basın.kalemin ucuy

CLEAN (TEMİZLİK) düğmesine her basılışında gösterge şu sırada değişir:

• İki saat sonra klima otomatik olarak durur. Klimayı hemen durdurmak için ON/OFF düğmesine basın.
• CLEAN (TEMİZLİK) kullanımı HEAT (ISITMA) ve FAN (FAN), OFF-TIMER (KAPANMA ZAMANLAYICISI), SLEEP (UYKU) ve ALLERGEN CLEAR (ALERJEN TEMİZLİĞİ) kullanımları sona ermeden gerçekleşemez.
• İç ünite fanı CLEAN işleminde yaklaşık iki saat çalışır.
• CLEAN çalıştırması sırasında RUN ışığı yanar.

• CLEAN (TEMİZLİK) kullanımı sırasında SLEEP (UYKU) düğmesi veya ALLERGEN CLEAR (ALERJEN TEMİZLİĞI) düğmesine basıldığı takdirde CLEAN kullanımı iptal edilir ve ünite SLEEP veya ALLERGEN CLEAR kullanımına geçer.
• Bu işlev; cihazın zaten gerçekleştirdiği küf, mikrop ve kir giderme gibi işlemleri içermez.

Otomatik yeniden çalıştırma fonksiyonu Otomatik yenid

■ Otomatik yeniden çalıştırma fonksiyonu nedir? Otomatik yeniden çalıştırma fonksiyonu nedir?

• Otomatik yeniden çalıştırma, klima elektrik kesintisi yüzünden kapanmadan hemen önce klimanın çalışma durumunu kaydeder ve elektrik geldiğinde çalışmasına otomatikman devam eder.
• Aşağıda belirtilen ayarlar iptal edilir:

d Zamanlayıcı ayarları

②HIGH POWER (yüksek güç) işlemleri

NOTNO

• Otomatik yeniden çalıştırma fonksiyonu klimanın fabrika çıkışında ayarlanır. Eğer bu fonksiyonun kapatılmasını istiyorsanız, yetkili servisinize danışın.
• Güç kesintisi meydana geldiğinde zamanlayıcı ayarı iptal edilir. Güç tekrar geldiğinde zamanlayıcıyı tekrar ayarlayın.

Etkili bir kullanım için ipuçları Etkili bir kullanım için ipuçl

Klimanızı en ekonomik ve rahat biçimde kullanmak için aşağıdaki hususları yerine getirin.

Klimayı uygun oda sıcaklığına ayarlayın.Klimayı Aşırı yüksek ve düşük sıcaklıklar sağlığımız için iyi değildir ve elektrik israfına neden olurlar.	Uğâtreleriessıcakköyemizleyayın.Tıkalı filtreler hava akışını engeller ve klimanın daha verimsiz çalışmasına yol açarlar.	Doğrudan gün ışığından ve hava cereyanlarından sakının.Sogutma sırasında, perdeleri veya storları kapatarak odanın doğrudan gün ışığı almasını önleyin. Havalandırma yaptığınız zamanlar dışında pencereleri ve kapıları kapalı tutun.
Hava akımı yönünü uygun biçimde ayarlayın.Yukarı/asağı ve sağa/sola hava akımını oda sıcaklığı her yerde aynı olacak şekilde ayarlayın.	Klimayı sadece gerekli olduğu zaman çalıştırın.Klimayı sadece gerektiğiinde çalıştırmak için zamanlayıcıyı doğru kullanın.	Soğutma işlemi sırasında ısı kaynağını uzak tutun.Isı kaynaklarını mümkün olduğunca odadan uzak tutun.

Kurulum konum ayarı Kurulum konum ayarı

Havalandırma sistemi maksimum verimlilikte kullanmak üzere, klima ünitesinin konumunu dikkatte alarak sağ/sol hava akımı erimlerinde ayarlamalar yapın.

MITSUBISHI HIMED LO AUTO 10:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

1 Eğer klima cihazı çalışıyorsa, durdurmak için ON/OFF düğmesine basın.basın. Kurulum konumu cihaz çalışırken yapılamaz.

2 AIR FLOW A(RUP/DOWN) ve AIRFLOW ← (LEFT/RIGHT) (LEFT/RIGHT) düğmelerini birlikte 5 saniye veya daha fazla basılı tutun.düğmelerini birlikte 5 sani Kurulum konumu gösterimi ekrana gelecektir.

4 ON/OFF düğmesine basın.ON/OFF düğmesine basın. Klimanın kurulum konumu ayarlandı. Kurulum konum ayarlamasından sonra (kurulum konum göstergesi halen ekranda iken) 60 saniye içersinde basın.

Klima kurulum konumu ve hava akımı erimi Klima kurulum konumu ve hava akımı erimi

Aşağıdaki çizge klimanın kurulum konumlarına karşılık gelen hava akım crimlerini gösterir. Havalandırma sistemi maksimum verimlilikte kullanmak üzere, odanızın yerleşim planını göz önünde tutarak hava akımı crimlerinde ayarlamalar yapın.

Hava Akım erimi

(Sol Uç Konumu)

Hava Akım erimi

(Merkezi Konumu)

Hava Akım erimi

(Sağ Uç Konumu)

BakımBakım

Bakımdan önce

Güç kaynağınlı kapatın. Güç kaynağınlı kapatın.

- Sivi dökmeyin. Sivi dökmeyin.

Üniteyi yumuşak, kuru bir bezle silin.

• Isi eşanjörünün alüminyum uçlarınınesi eşanjörünün dokunmayın.dokunmayın.
• Giriş paneli ve filtreyi çıkartırken bir merdivenGiriş pane veya başka bir sağlam nesne üzerinde sağlam birveya şekilde durun. şekilde durun.

Şu maddeleri kullanmayın:Şu maddeleri kullanmayın:

•Sıcak su (40°C veya daha fazla)
Ünitenin deforme olmasına ve renginin acılmasına neden olabilir.
- Petrol türevleri, boya tineri, benzin veya sıvı veya toz deterjan, vb.
Ünitenin deforme olmasına ve çizilmesine neden olabilirler.

Kullanım sezonu boyunca

Hava filtresinin temizlenmesi Hava filtresinin testanlameserlik iki haftada bir Standart aralık iki

1 Hava filtresini çıkarın.Havalliftresini çıkarını ileriye doğru çekin. •Her iki yandaki çıkıntılardan tutarak hafifçe kaldırın ve paneli öne doğru çekin.

2 TemizlikTemizlik Filtre çok kirliyse ılık suyla (yaklaşık 30°C) temizleyin ve iyice kurutun.

⚠️ UYARI

• Filtreleri kaynar suyla temizlemcyin.
- Çıplak ateş üzerinde kurutmayın.
- Dışarı çekerken hoyratça davranmayın.

3 Hava filtresini tekrar yerine takın

alümnyun iuglarna görüldüğü gibi her iki yanından sağlamca tutun ve yerleştirin.

li ve filteyi çıkarterkenbürmardivedan çalıştırılması klimanın başka bir sağlammesne specializedda sağlam bilisine neden olabilir.

Ünitenin temizlenmesi

• Uniteyi yumuşak, kuru bir bezle silin ya da elektrik süpürgesi kullanın.
• Unite çok kirliyse 11k suyla ıslatılmış bir bezle silin.

Hava giriş panelinin temizlenmesi

• Hava giriş panelinin çıkartılması, takılması.
• Paneli yumuşak, kuru bir bezle silin.

⚠️ UYARI

• Hava giriş panelini suyla yıkamayın.

Hava giriş panelinin açılması ve kapanması

Açma

Parmaklarını pancelin her iki yanındaki girintilere yerleştirin ve paneli yaklaşık 60 derece açılacak şekilde ileriye doğru çekin.

Läften buparmaktırmızıl dostekleyin

İç hava giriş paneli

Dis hava giriş paneli

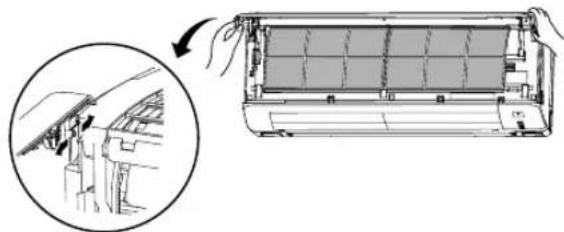

Hava giriş panelının çıkarılması ve takılması

Sökme

Hava giriş panelini iç temizlik veya başka işlemler için sökerken, paneli 80 derece açın ve ileri itin.

Montaj

Hava giriş panelinin üst kenarını hafifçe içeri doğru iterek tutturduktan sonra paneli kapatın

Her iki ucu eşit şekilde itip ortadan hafifçe bastırın.

NOT

Hava giriş paneli iki bölümden oluşur, dış hava giriş paneli (her zaman görülebilir) ve iç hava giriş paneli (genellikle görünürde değildir).

• Hava giriş panelini açmak ve kapatmak için, lütfen parmaklarını zı iki yanındaki kanallara yerleştirin ve çekin. Aynı anda dış hava giriş panelinin yüzünü başparmaklarımızla destekleyin.
  Bu, sağdaki resimde gösterildiği gibi, dış hava giriş panelinin başparmaklarla desteklenmediğinde aniden açılmasını önleyecektir. Parmakların uygun yerleşimi soldaki resimde gösterilmiştir.

- Dış hava giriş paneli, iç hava giriş panelini kapatmanızın ardından yaklaşık 5 saniye sonra otomatik olarak kapanacaktır (birim elektrige takılıysa). Lütfen kapanmaya zorlamayın. Bu durum birimin zarar görmesine neden olabilir.

• Lütfen hava giriş panelini yıkamayın.

Hava girlsl üst panelının sökülmesi ve takılması

Sökme

Hava giriş panelini sökün. ① Hava girişi üst panelinin kolunu tutun ve klik sesi duyulup tırnaklar dışarı çıkana kadar yukarı kaldırın. ② Paneli kendinize doğru çekin.

Montaj

Hava girişi üst panelini rayla hizalayın ve paneli sonuna kadar geriye doğru kaydırın. Paneli klik sesi duyulup tornaklar yerine yerleşene kadar itin.

(Hava girişi üst panelini takmak için, sökme işlemini tersten izleyin.)

Mevsim sonundaMevsim sonunda		Mevsim başındaMevsim başında
1	Fan işlemini yarım gün süreyle yapın.Fan işlemini yarım gün süreyle yapın.dış ünitelerin hava giriş ve çıkış delikleri etrafındaç ve dış üniteler hava akışını engelleyecek bir cisim bulunmadığındanhava akışını enş emin olun.emin olun.
2	Üniteyi durdurun ve güç kaynağını kapatın.Üniteyi durdurun ve güç kaynağının kapatılması enerji ve maliyet tasarrufu sağlayacaktır.	Dış ünitlenin taban şaasıl üzerinde çürüme veyaDış ünitlenin te pasıkınıkapandığını kontrol edin.paslanma olmadığıni kontrol edin.
		Toprak kablesunun kopmadığından veya çıkmadığındanToprak kablesunin emin olun.emin olun.
3	Hava filtrelerini temizleyin ve yerine takın.Hava filtrelerini temizlerin ve hava filtrelerinin temiz olmasına dikkat edin.
4	İç ve dış üniteleri temizleyin.İç ve dış üniteleri temizleyin.	OGüç kaynağını açın.OGüç kaynağını açın.
5	Uzaktan kumandanın pillerini çıkartın.Uzaktan kumandanın pillerini çıkartın.Şatkıten kumandanın pillerini takın.Uzaktan kumandanın pillerini takın.

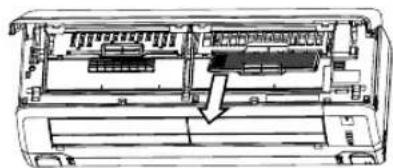

Hava temizleyici filtrenin montajı, muayenesi ve değiştirilmesi

1. Hava giriş panelini açın ve hava filtrelerini çıkarın. Sayfa 215
2. Hava temizleyici filtresi, filtre tutuculara takılı haldeyken, filtre tutucularını klimadan çıkarın.
3. Alerjen temizleme filtresini (açıkportakal rengi) filtre tutucusundan çıkartın ve filtreyi muayene edin. Alerjen temizleme filtresinden toz veya kiri temizlemek için bir vakumlu temizleyici kullanın. Eğer temizlenmesi mümkün değilse veya yaklaşık 1 yıldır kullanılıyorsa, alerjen temizleme filtresini değiştirin. (Alerjen temizleme filtresi 1 yıl kullanımdan sonra değiştirilmelidir. Ancak, gerçek değiştirme süresi filtrenin kullanım koşullarına bağlı olarak değişebilir.)

Hava tazeleyici deodorant filtreyi (portakal rengi) filtre tutucusundan çıkararak muayene edin. Hava tazeleyici deodorant filtreden toz veya kiri düzenli aralıklarla temizleyin. Fotokatalitik suda yıkanabilir koku giderici filtre çok kirliyse, suyla yıkanabilir. Ancak, filtre kırılabilir olduğundan, hasar görmemesi için filtre tutucusuna takılı halde yıkayın. Filtreyi yıkadıktan sonra, güneşte kurutun. Filtre güneşte beklediğinde koku giderici etkisi tazelenir.

(Filtre yuvalarını atmayın. Tekrar kullanılabilirler.)

1. Hava temizleyici filtreyi filtre tutucularına takın, sonra da filtre tutucuları klimaya takın.

• Alerjen temizleme filtresi ve hava tazeleyici deodorant filtre klimanın sağ veya sol tarafına takılabilir.

• Alerjen temizleme filtresi açık turuncu tarafı öne gelecek şekilde takın.

• Hava filtrelerini takın ve hava giriş panelini kapatın. Sayfa 215

- UYARI - 1sı eşanjörü parmaklarını zı yaralayabilir.

Hava temizleyici filtrenin değiştirilmesi için yetkili saticınıza başvurun.

Öğe	Özellik	Renk
Allerjen temizleme filtresi	Filtrede biriken alerji yaratan alerjenleri gidermek için enzim gücü kullanılır.	Açık portakal rengi
Hava tazeleyici deodorant filtre	Koku kaynakları filtrede parçalanır ve koku giderici etki sağlanır.	Portakal rengi

Doğru montajDoğru montaj

Montaj yerinin seçimi Montaj yerinin seçimi

• İç ünitenin önüne düzgün havalandırma ve çalışmayı engelleyecek herhangi bir engel koymayın.
• Uniteyi şu yerlerden herhangi birine monte etmeyin.
• Yanıcı gaz kaçağı tehlikesi olan yerler.
• Önemli miktarda yağ sıçrayabilecek yerler.
• Klima sülfürlü gazların oluşabileceği yerlere ya da deniz rüzgârlarına maruz kalan sahillere kurulursa korozyondan kaynaklanan arızalar görülebilir. Yetkili servisinize başvurun.
• Klima cihazı ve uzaktan kumanda TV veya radyo alicılarından en az 1 metre uzaklıkta bulunmalıdır.
• Nem giderme sonucu oluşan sıvıyı iç üniteden drenajı iyi olan bir yere boşaltın.

Çalışma sırasında çıkan seslere dikkat edin! Çalışma sırasında çıkan seslere dikkat edin!

• Klimayı monte ederken ünitenin ağırlığını rahatça kaldırabilecek ve çalışma sırasında çıkan sesi ve titreşimi artırmayacak olan bir yer seçmeye dikkat edin. Eve titreşim yayılıyorsa, üniteyle bağlantıları arasına titreşim önleyici takozlar yerleştirin.
• Soğuk ve sıcak hava, iç ve dış ünitelerden gelen sesin komşularınızı rahatsız etmeyeceği bir yer seçin.
• Dış ünite çıkışının yakınında herhangi bir engel bırakmayın. Bu, arızaya neden olabilir ve çalışma sırasında çıkan sesi artırabilir.
• Çalışma sırasında düzensiz bir ses duyarsanız yetkili servisinize başvurun.

Muayene ve bakım Muayene ve bakım

Çalışma ortamına bağlı olarak, birkaç yıllık çalışma sonunda klimanın içi kirlenebilir. Bu da performansı düşürür. Normal temizliğin yanında, kontrol ve bakım yapılması tavsiye ederiz. (Bu, klimanın ömrünün sorunsuz bir şekilde uzamasını sağlayabilir.)

• Muayene ve bakım için yetkili servisinize veya dağıtımcı kuruluşa başvurun. (Bu hizmet ücrete tabidir.)
• Muayene ve bakımın sezon dışında yapılmasını tavsiye ediyoruz.
• Eğer bu cihazın elektrik kordonu zedelenirse, değiştirme işlemi özel aletleri gerekli kıldığından sadece imalatçı tarafından atanmış bir tamirci tarafından değiştirilmelidir.

Sorunların saptanması ve çözülmesi Sorunların saptanı

Servise telefon etmeden önce lütfen aşağıdaki kontrolleri yapın:

Klima hiç calledmiyor.Klima hiç calledmiyor.
Elektrik şalteri kapalı mı? Şehir cere Zamanlıslimi'ON'y konumuna getirilmiş mi?		da sigorta atmış mı?

Soldaki hususları kontrol ettikten sonra klima gene de doğru çalışmıyorsa ya da sayfa 218'ya baktıktan sonra hâlâ bazı şüpheleriniz kaldıysa ya da sayfa 219'de belirtilen şeyler oluyorsa, elektrik şalterini kapatıp yetkili sevisinizle temas kurunuz.

Soğutma veya isitma performansı düşükSoğutma veya isitma performansı düşük
Termostatı uygun bir sıcaklığa ayarladınız mı?Uygunsicakhk	Hava filtresi temiz mi? (Tıkalı değil?)	Kapı ve pencerelerden herhangi birini açık mı bırakınız?

Serinletme performansı düşükSerinletme performansı düşük
Odaya doğrudan gün ışığı mı giriyor?	Odanın içinde bir ısı kaynağı mı var?	Odada çok fazla insan mı var?

Bu klimada alternatif soğutucu (R410A) kullanılmaktadır. BetkilinsedeılaştıktiserviYebull (B410A)zalahasenin veya kontrol ve bakım talebinde bulunurken durumu açıklayın.

NotNot

	Mikroişlemci içindeki üç dakikalık koruma zamanlayıcısı otomatikman yeniden çalıştırır.
HEAT (ISITMA) işlemine başlarken dışarı hava üflenmiyor.HEAT (RUN ışığı yavaş yavaş yanıp sönyor(1,5 saniye ON, 0,5 saniye OFF)	SITMA) işlemine başlarken dışarı hava üflenmiyor,ıya verilmesini önlemek üzere hava akımı durduruldu. (2 ilâ 5 dakika) (HOT KEEP(SICAK TUT) programı)
HEAT (ISITMA) işlemi sırasında hava 5 ila 10 dakika dışarı HEüflenmiyor veya üflenen hava sıcak değil.üflenmiyor veya üflenenRUN ışığı yavaş yavaş yanıp sönyor(1,5 saniye ON, 0,5 saniye OFF)	A Pisi TMAY islemi bir lemlan mava vikiakı dağlık, ünliz bazenhava soruk değişk defrost (buz çözme) işlemi yapar. Lütfen bekleyin.Defrost işlemi sırasında dış üniteden su veya buhar çıktığı görülebilir.
DRY (NEM ALMA) işlemine başlarken dışarı hava üflenmiyor.DRY (RUN ışığı yanıyor)	NEM ALMA) işlemine başlarkon duşarı hava üflenmişke enerji tasarrufetmek amacıyla iç ünitenin fanı durabilir.
COOL çalışması sırasında bir miktar buhar çıkıyor.COOL çalışması	Olasında bir miktar buhar çıkörk olduğunda bu durum görülebilir.Sıcaklık ve nem azaldığında bu sorun hemen ortadan kalkar.
Hafif bir koku var.	Çalışma sırasında dışarı üflenen hava kokabilir. Bunun nedeni üniteyeyapışan tütün veya kozmetik maddelerdir.
Hafif bir gurultu sesi duyuyorsunuz.	Buna, ünite içinde hareket eden soğutkan sıvı neden olur.
Hafif bir çırtı sesi duyuyorsunuz.	Buna, ısı genleşmesi veya daralması neden olur.
Islik ya da sıkırdama sesi duyarsınız	Bu, soğutucu kontrol valfları ya da elektrik aksamının çalışmasından kaynaklanır
Elektrik kesintisi sonrasında, elektrik geldiği halde ünite tekrar calışmıyor.	Otomatik yeniden çalışma fonksiyonu ayarlanmamışsa, üniteotomatikman yeniden çalışmayacaktır. Üniteyi çalıştırmak içinuzaktan kumandayı kullanın.
Uzaktan kumanda sinyalleri alınmıyor.	Klimanın üzerindeki sinyal alıcı, doğrudan doğruya güneş ışığınaveya başka bir parlak ışığa maruz kalıyorsa uzaktan kumandasinyalleri alınmayabilir.Bu durumda güneş ışığını engelleyin veya başka ışığı azaltın.
Hava çıkış izgaralarında nem oluşabiliyor.	Ünite uzun süreyle fazla rutubetli bir ortamda çalıştırıldıysa, havacıkış izgaralarında nem oluşup damlamaya başlayabilir.
Dış üniteden ıslık sesi duyulur.	Ses, kompresörün dönme devrinin arttığı veya azaldığı anlamına gelir.
Fanın dönmesi, ünitenin durdurulmasının hemen sonra durmaz.Fanın dünmesi ünitenin durdurumasının, nehemen sonra durmaz.Dış fan : Üniteyi korumak amacıyla fan 1 dakika süre için durmaz.
Çalıştırma durdurulduğu halde RUN ışığı açık kalır.Çalıştırma durdurulduğu halde RUN ışığı etik称ılCLEAN işlemi bittikten sonra RUN ışığı söner.
Kapatılan üniteden bazen kısa bir süre için "Şış" dlye bir ses duyulabilir.	Bu, başka bir iç ünite durdurulduğu zaman duyulan sestir.

Yetkili satıcınızla temasa geçinYetkili satıcınızla temasa

■ Aşağıdaki durumlarda şalteri derhal kapatıp bayinizi arayın:Aşağıdaki durumlarda şalteri derhal kapatıp bayinizi arayın:

Otomatik sigorta sürekli atıyorsa.Otomatik

gebalsüsehi dicarçor saızgın hale geliyorsa. Kablo son derece kızgın hale geliyorsa. Kablonun kaplaması çatlamışsa. Kablonun kaplaması çatlamışsa.

⚠ UYARI

Elektrik kordonu zedelenirse, bir kazaya meydan vermemek için yetkili servisiniz ya da chliyetli bir teknisyen tarafından değiştirilmesini sağlayın.

TV, radyo veya diğer aletlerde arızaTV meydana geliyorsa.meydana geliyorsa.

Düğlyelerdeyi biriddüğüralbichtededelamışarsa. Düğn

leçahşinatizagüs triçadı rapıbşbiryses Çalışma sırasında garip bir duyuyorsanız.duyuyorsanız.

Anormal olaylar meydana geldiğinde güç kaynağıncı derhal Anormilelekturındakı Rümlı (ÇAMİŞMİ) geç TIME Ra(ZAMANBAYICI) kapatın ve 3 dakika sonra açın. Uzaktan kumandanınkapasıklavehül şekilde (0,5 sararıya natalara 0,5 sarıye söden) için ON/OFF (AOMAKRAPAMA) düğmesyle çalışmayı tekrar başlatın MA/FAFMA)/degheniplal çalışmayı tekrar başlatın ve anormallikler hala devam eder. ve anormallikler hala devam eder.

Çoklu klimalar hakkında

Aynı anda çalıştırma Aynı anda çalıştırma

• Klima cihazları aynı anda değişik modlarda çalışamazlar. Örneğin bir ünite "Cool" modunda diğer bir ünite "Heat" modunda olamaz.
• Farklı çalışmalar yürütüldüğünde, ilk çalıştırılan klimaya öncelik verilecektir. Böylece sonradan çalıştırılan klima hava üfleyici olarak çalışır.
• Sonradan çalıştırılan klimaya öncelik vermek isterseniz, önceliği olan klimayı durdurabilirsiniz ya da ilk çalıştırılan ünitenin çalışma tipini, ikinci olarak çalıştırılanın tipine ayarlayınız.

Otomatik çalıştırma

• Uzaktan kumanda çalıştırma anahtarı "Auto" modundayken, klima cihazı oda sıcaklığına bağlı olarak çalışmaya başladığında, otomatik olarak "Cool", "Dry" ya da "Heat" seçer.
• Klima ünitelerinin aynı anda çalışması sırasında, ayrı ayrı odaların sıcaklıklarına bağlı olarak çalışma modları otomatik olarak değişebilir. Bunun sonucunda dış ünitenin çalışması duracaktır. Bu durumda AUTO yerine COOL veya HEAT modu kullanılmalıdır (bu yalnızca birden fazla klima cihazının kullanıldığı durumlarda geçerlidir).

Soğutucu (yağ) geri alma işlemi

- İç ünitelerin tümü aynı anda, uzun bir süre çalıştırılmadığında, soğutma veya ısıtma performansı geçici olarak azalabilir. Bunun amacı durdurulan iç ünite(ler)deki soğutucuyu (yağı) geri almaktır. Bu esnada, soğutucunun akış sesi durdurulan iç ünite(ler)de duyulabilir.

Otomatik arıza tespit fonksiyonu Otomatik arıza tespit fo

■ Her işlevin çalışmasında normalin dışında bir durumu gösteren kontroller monte ederek, müşterilerimize daha iyi hizmet sunmak için sürekli çalışıyoruz:

    B --> J["Akım kesilmiş"]
    C --> K["Açık hava ünitesi arızalı"]
    D --> L["Aşırı akım"]
    E --> M["Güç transistör hatası"]
    F --> N["Kompresör ısındı"]
    G --> O["Sinyal transmisyon hatası"]
    H --> P["Dıştaki vantilatör motoru hatası"]
    I --> Q["Soğutma yüksek basınç koruması"]

    J --> R["• Kompresör kilitileme, kompresör çıkışında açık faz, güç transistöründe kısa devre, kapalı servis supabı"]
    K --> S["• Güç transistörü bozuk, kompresör teli kopuk<br>• Arızalı boşaltma borusu sensör teli, zayıf konnektör bağlantısı<br>• Kompresör tikalı"]
    L --> T["• Aşırı yükleme çalıştırması, aşırı sarj"]
    M --> U["• Bozuk güç transistörü"]
    N --> V["• Gaz yetersiz,bozuk boşaltma borusu sensörü, kapalı servis supabı"]
    O --> W["• Anzalı güç kaynağı<br>Bozuk sinyal teli, bozuk oda/açık hava ünite panelleri"]
    P --> X["• Kusurlu vantilatör motoru, zayıf konektör bağlantısı"]
    Q --> Y["• Gaz aşırı dolumu, dış ünitede kısa devre"]

    I --> Z["Rotor kilidi"]

    Z --> AA["• Anzalı kompresör<br>• Kompresörde açık faz<br>• Anzalı dış ünite kartları"]
