Благодарим Вас за покупку кондиционера воздуха MITSUBISHI HEAVY INDUSTRIES, LTD. Для обеспечения хорошей и долгой работы устройства, прежде чем пользоваться вашим кондиционером воздуха внимательно прочитайте настоящее руководство по эксплуатации и следуйте ему. Обращайтесь к данному руководству в случае возникновения вопросов в отношении эксплуатации или в случае любых отклонений в работе прибора.

Данный кондиционер воздуха предназначен для бытового использования.

Не допускайте выброса в атмосферу R410A: R410A является фторированным парниковым газом с потенциалом глобального потепления - ПГП (Global warming potential - GWP) = 1975 согласно Киотскому протоколу.

Ваш кондиционер воздуха может быть промаркирован таким символом. Это означает, что данный прибор относится к категории отходов электрического и электронного оборудования (маркировка WEEE выполнена в соответствии с директивой ЕЭС 2002/96) и его не следует относить к категории бытовых отходов. Кондиционеры воздуха следует отправлять на соответствующие авторизованные предприятия для их повторного использования, утилизации и регенерации; не следует ликвидировать кондиционеры вместе с городскими бытовыми отходами. Для получения более подробной информации обратитесь к контрактору по установке кондиционеров или местным органам власти.

Этот символ, напечатанный на батареях, прилагаемых к кондиционеру, является информацией для конечных пользователей, согласно Директиве Евросоюза 2006/66/EC, статья 20, приложение II. Батареи по окончанию срока службы должны быть утилизированы отдельно от общих бытовых отходов. Если химический символ напечатан ниже указанного выше символа, то этот химический символ означает, что батареи содержат в определенной концентрации тяжелые металлы. Это будет обозначено как показано ниже: Hg:ртуть(0,0005%), Cd:кадмий(0,002%), Pb:свинец(0,004%) Пожалуйста, утилизируйте батареи надлежащим образом в местной организации по вывозу отходов или в центре по переработке отходов.

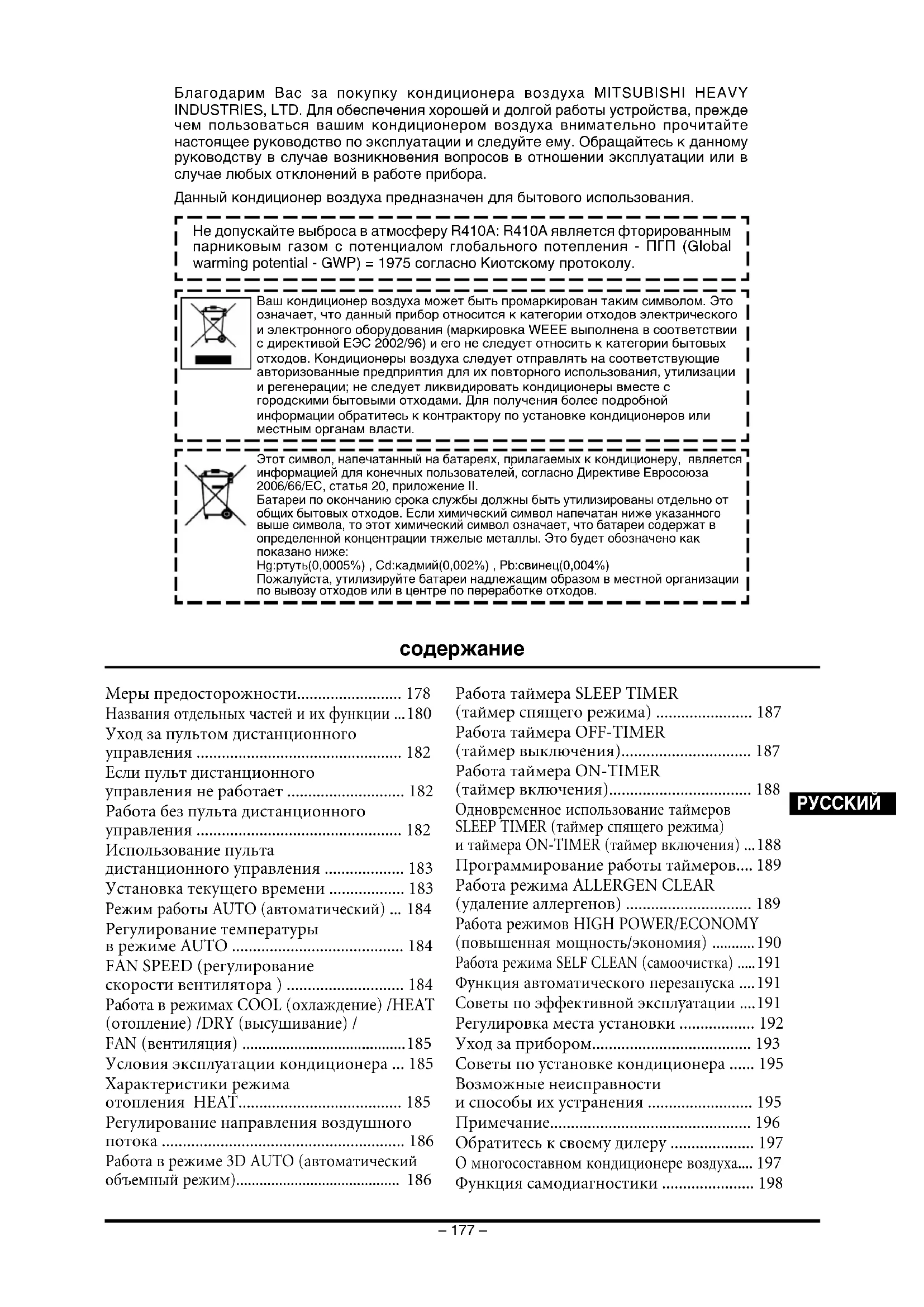

содержание

Меры предосторожности.... 178

Названия отдельных частей и их функции ...180

Уход за пультом дистанционного управления .... 182

Если пульт дистанционного управления не работает .... 182

Работа без пульта дистанционного управления .... 182

Использование пульта дистанционного управления .... 183

Установка текущего времени ..... 183

Режим работы AUTO (автоматический) ... 184

Регулирование температуры в режиме AUTO 184

FAN SPEED (регулирование скорости вентилятора) 184

Работа в режимах COOL (охлаждение) /HEAT (отопление) /DRY (высушивание) /

FAN (вентиляция) 185

Условия эксплуатации кондиционера ... 185

Характеристики режима отопления HEAT.... 185

Регулирование направления воздушного потока .... 186

Работа в режиме 3D AUTO (автоматический объемный режим).... 186

Работа таймера SLEEP TIMER (таймер спящего режима) ...... 187

Работа таймера OFF-TIMER (таймер выключения)...... 187

Работа таймера ON-TIMER (таймер включения)...... 188

Одновременное использование таймеров SLEEP TIMER (таймер спящего режима) и таймера ON-TIMER (таймер включения) ...188

Программирование работы таймеров.... 189

Работа режима ALLERGEN CLEAR (удаление аллергенов) 189

Работа режимов HIGH POWER/ECONOMY (повышенная мощность/экономия) ...... 190

Работа режима SELF CLEAN (самоочистка) .....191

Функция автоматического перезапуска ....191

Советы по эффективной эксплуатации ....191

Регулировка места установки ..... 192

Уход за прибором.... 193

Советы по установке кондиционера ..... 195

Возможные неисправности и способы их устранения .... 195

Примечание.... 196

Обратитесь к своему дилеру ..... 197

О многосоставном кондиционере воздуха.... 197

Функция самодиагностики ..... 198

Меры предосторожности

• Перед началом эксплуатации системы для обеспечения ее правильной работы внимательно прочитайте данные “Меры предосторожности”.
• Меры предосторожности классифицируются по категориям “⚠ ОПАСНОСТЬ” и “⚠ ОСТОРОЖНО”. Меры предосторожности, описанные в колонке “⚠ ОПАСНОСТЬ” указывают на то, что неправильное обращение может привести к тяжелым последствиям, таким как смерть, серьезная травма и т.д. Тем не менее, даже те меры предосторожности, которые описаны в колонке “⚠ ОСТОРОЖНО”, при определенных обстоятельствах могут представлять серьезную опасность. Пожалуйста, тщательно соблюдайте данные меры предосторожности, так как они являются непременным условием Вашей безопасности.
• Символика, часто встречающаяся в тексте руководства, имеет следующее значение:

Строго воспрещается

Тщательно следуйте инструкциям

Обеспечьте правильное заземление

- После прочтения данного руководства по эксплуатации, пожалуйста, держите его под рукой для справок. При передаче управления другому оператору обязательно обеспечьте его данным руководством.

■ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

ОПАСНОСТЬ

Система предназначена для домашнего использования.

При использовании в неблагоприятной среде, например, в производственном помсшении, даннюс устройство может работать неудовлетворительно.

Система должна быть установлена Вашим дилером или квалифицированным специалистом по установке.

Не рекомендуется устанавливать систему самостоятельно, так как неправильное обращение может привести к утечке воды, поражению электрическим током или пожару.

ОСТОРОЖНО

Не устанавливайте устройство вблизи мест, где возможна утечка воспламеняющегося газа.

Утечки газа могут вызвать пожар.

В зависимости от места установки, возможно, потребуется установка автоматического выключателя утечки на землю.

Если вы не установите автоматический выключатель, вы можете получить поражение электрическим током.

Убедитесь в том, что дренажный шланг установлен правильно и вода вытекает вся без остатка.

Невыполнение этого требования может привести к затоплению помещения и, в результате, намоканию мебели.

Убедитесь в том, что система заземлена надлежащим образом.

Запрещается подсоединять кабели заземления к газовым и водопроводным трубам, громоотводам и кабелям заземления телефонной сети. Цеправильная установка кабеля заземления может вызвать поражение электротоком.

■ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

⚠ ОПАСНОСТЬ

Не подвергайте себя длительному воздействию холодного воздуха.

Это может сказаться на Вашем физическом самочувствии и привести к заболеваниям.

Не вставляйте в решетку для входа воздуха какие-либо предметы.

Это может вызвать травму, так как внутренний вентилятор вращается с большой скоростью.

Храните пульт дистанционного управления в недоступном для детей месте.

Несоблюдение этого условия может привести к тому, что дести могут проглотить батарейки, или к другим нтм.

⚠ ОСТОРОЖНО

Используйте только разрешенные к применению предохранители.

Использование стального или медного провода вместо разрешенного к использованию предохранителя строго воспрещается, так как это может вызвать поломку или пожар.

Не прикасайтесь к переключателям мокрыми руками.

Это может привести к поражению электротоком.

Не раскачивайтесь и не висите на внутреннем модуле.

В случае надения внутреннего модуля вы можете пострадать.

Не ставьте аэрозоли с воспламеняющимися инсектицидами или краской рядом с вентилятором и не используйте их на системе.

Это может вызвать пожар. Данное у

Запрещается ставить топливные устройства внутреннего сгорания, непосредственно под поток воздуха из кондиционера.

при этом работать неудовлетворительно.

Запрещается мыть кондиционер водой.

Это может привести к поражению электротоком.

Систему следует использовать исключительно по ее прямому назначению, а не для иных целей, таких, к примеру, как сохранение продуктов питания, растений или животных, точных устройств или произведений искусства.

Система предназначена для использования исключительно в обычных жилых помещениях. Использование системы не по назначению может привести к порче продуктов питания и т.п.

Не ставьте контейнеры с водой, например, цветочные вазы, на прибор.

Попадание воды внутрь прибора может привести к повреждению электроизоляции и в результате вызвать поражение электротоком.

Не устанавливайте систему в таком месте, где поток воздуха из вентилятора будет направлен непосредственно на растения или животных.

Это вредно для их здоровья.

⚠ ОСТОРОЖНО

Запрещается садиться на кондиционер и ставить на него любые предметы.

При падении самого устройства или стоящих на нем предметов люди могут получить травмы.

После длительного периода эксплуатации время от времени проверяйте конструкцию поддержки устройства.

Если поломки вовремя не устранить, устройство может упасть и нанести травму.

Не прикасайтесь к алюминиевым лопастям теплообменника воздуха.

Песоблюдение этого условия может привести к травме.

Не устанавливайте бытовые электроприборы или другие предметы домашнего обихода под внутренним или наружным модулем.

Конденсат, вытскающий из устройства, может запачкать предметы и привести к несчастным случаям или поражению электрическим током.

Не используйте систему без установленного воздушного фильтра.

Это может привести к неисправности системы вследствие засорения теплообменника.

Не выключайте электропитание сразу же после прекращения работы.

Подождите хотя бы 5 минут, иначе может произойти утечка воды или поломка.

Не пытайтесь управлять системой при помощи главного выключателя электропитания.

Это может привести к пожару или утечку воды. Кроме того, возможно неожиданное включение вентилятора, что может привести к травме.

Если данная система эксплуатируется вместе с устройством, работающим по принципу горения, необходимо регулярно вентилировать помещение.

Недостаточная вентиляция может привести к несчастным случаям, связанным с нехваткой кислорода.

Используйте устойчивую лестницу или другую устойчивую опору при съеме панеливоздухоприемника и фильтров.

Несоблюдение этого условия может привести к травме, если неустойчивая опора опрокинется.

При чистке системы остановите устройство и выключите питание.

Никогда не открывайте панель, пока внутренний вентилятор вращается.

Не располагайте предметы возле наружного прибора и не допускайте скопления листьев вокруг него.

Если вокруг наружного устройства находятся предметы или листья, внутрь устройства могут проникнуть мелкие животные и социрокнуться с электрическими деталями, что может привести к поломке, появлению дыма или пламени.

Для очистки внутренних частей внутреннего модуля обращайтесь к вашему дилеру. Не пытайтесь сделать это самостоятельно.

Использование непроверенного молочего средства или неправильный метод кытым могут привести к повреждению пластикловых частей устройства и вызвать учтечку. Если моющее средство понадет на электрические части или двигатель устройства, это может вызвать повреждение, появление дыма или пламени.

Если вы слышите гром или если существует опасность молний, остановите устройство и выключите питание.

Гроза может вызвать повреждение устройства.

■ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПЕРЕМЕЩЕНИИ ИЛИ РЕМОНТЕ

ОПАСНОСТЬ

Не пытайтесь самостоятельно чинить или видоизменять устройство. Если требуется починить устройство, обращайтесь к дилеру.

Самостоятельный ремонт или видаименение устройства может привести к утечке воды, поражению электрическим током или пожару.

По вопросам ремонта системы обращайтесь к вашему дилеру.

Неправильно выполненный ремонт может привести к поражению электротоком, пожару и т.д.

Если требуется переместить кондиционер в другое место, обратитесь к вашему дилеру или механику по установке кондиционеров.

Неправильно выполненная установка может вызвать утечку воды, поражение электротоком, пожар и т.д.

При появлении любых аномалий (запах гари и т.п.), остановите систему, выключите питание и обратитесь к вашему дилеру.

Продолжение эксплуатации системы в аномальных условиях может в результате привести к поломке прибора, поражению электротоком, пожару и т.д.

Если кондиционер не охлаждает или не греет комнату, возможна утечка хладагента. Обратитесь к вашему дилеру. В случае необходимости добавления хладагента, получите у Вашего дилера надлежащие инструкции.

В вашем кондиционсерс используется безопасный хладагент. Тем не менее, при случайном вытекании хладагента из устройства на тепловентилятор, печь, плите или другой источник тепла, возможно выделение вредных газов.

Названия отдельных частей и их функции

ВНУТРЕННИЙ ПРИБОР

Панель воздухоприемника Сюда поступает воздух из помещения. Стр. 193 Фильтр воздуха Очищает втянутый воздух от пыли и грязи. Стр. 193 Фильтр очистки воздуха Стр. 194 Датчик температуры помещения Теплообменник Выходное воздушное отверстие Отсюда выдувается воздух. Вентилятор внутреннего модуля Жалюзи регулирования направления воздушного потока влево/вправо Стр. 186 Заслонка регулирования воздушного потока вверх/вниз Стр. 186 Дренажный шланг Для сливания воды из внутреннего модуля. Подсоединение труб хладагента и электричества

Верхней панели воздухоприемника

НАРУЖНЫЙ МОДУЛЬ

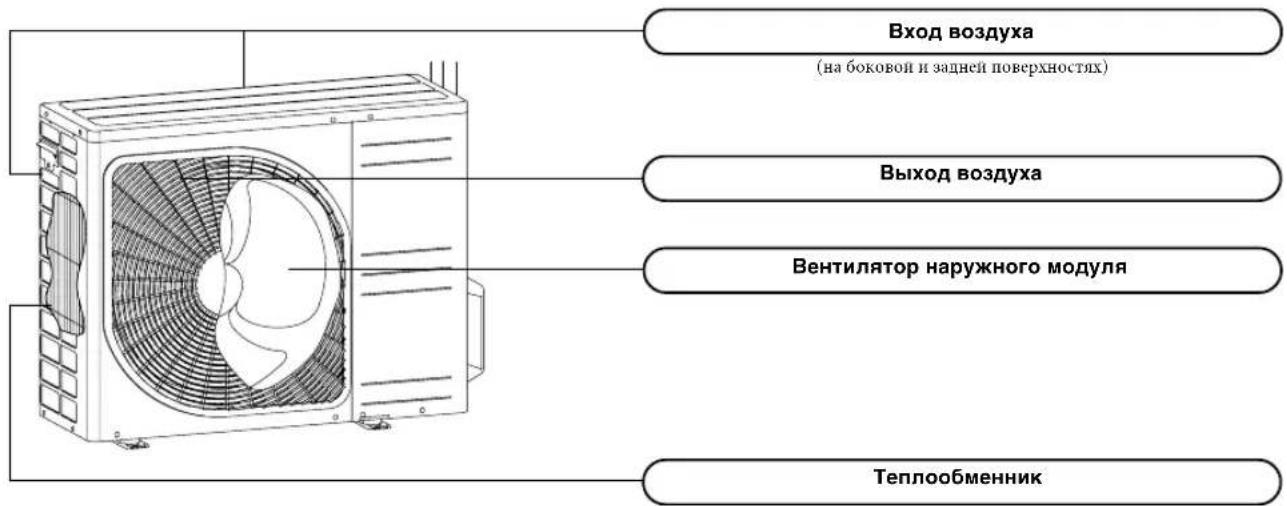

Вход воздуха (на боковой и задней поверхностях) Выход воздуха Вентилятор наружного модуля Теплообменник

Дисплей устройства

Эта кнопка может применяться для включения и отключения устройства в отсутствие пульта дистанционного управления.

Получатель сигналов с пульта дистанционного управления

Световой индикатор 3D AUTO (АВТОМАТИЧЕСКОГО ОБЪЕМНОГО РЕЖИМА) (зеленый)

Горит во время работы и операции 3D AUTO (АВТОМАТИЧЕСКОГО ОБЪЕМНОГО РЕЖИМА).

Световой индикатор HI POWER (ВЫСОКАЯ МОЩНОСТЬ) (зеленая)

Горит во время работы в режиме (HIGH POWER) высокой мощности.

Принадлежности

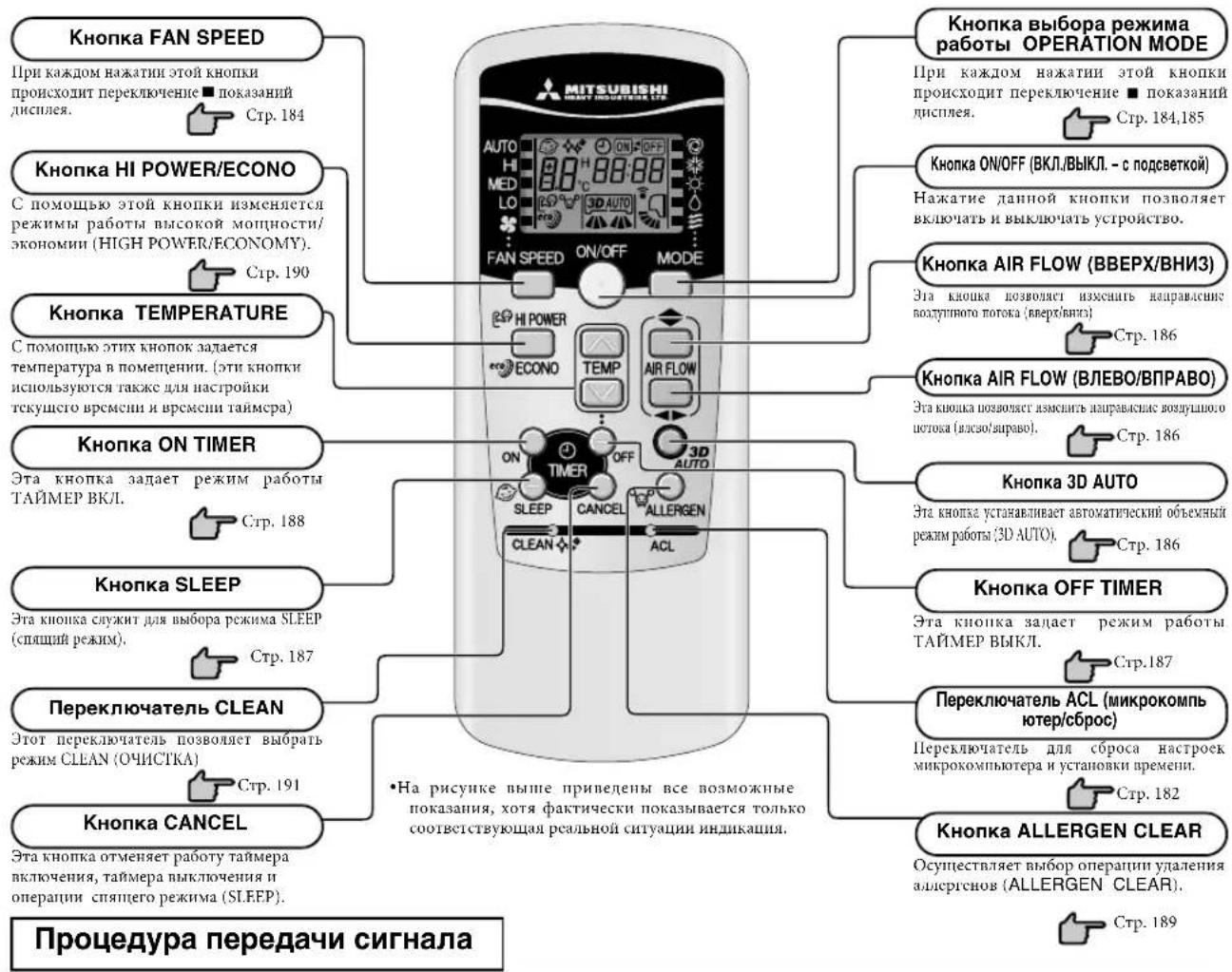

Пульт дистанционного управления

Крепление беспроводного пульта дистанционного управления

Фильтр удаления аллергснов (Светло-оранжевый)

Фотокаталитический, моющийся дезодорирующий фильтр (Орацжевый)

индикатор RUN (HOT KEEP) (зелены/синий)

• Горит во время работы. зеленый : кроме работы режима ECONO синий : работа режима ECONO • Мигает, если движение воздуха остановлено из-за работы функций 'ИОТ КЕЕР' (ПОЩЕРЖАШНЕ ТЕМІПЕРАТУРЫ ОБОГРЕВА) и 'СЛАН operation' (ОЧИСТКА).

HOT KEEP (поддержание температуры обогрева)

Операция CLEAN (очистка)

Лампочка TIMER (таймер) (желтая)

Горит во время работы режима TIMER (таймер).

⚠ ОСТОРОЖНО

- Не касайтесь панели воздухоприемника, пока она работает.

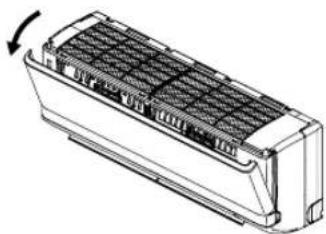

Когда система работает, панель воздухоприемника открывается. Не устанавливайте устройство таким образом, чтобы панель воздухоприемника не могла открыться, и не ставьте рядом с внутренним модулем какие-либо предметы.

Батарейки (R03 (AAA, Micro) ×2)

Шуруп (количество:2) (для крепления пульта дистанционного управления)

•Сигналы зуммера при приеме команд с пульта управления

При выборе задапной температуры (24°C), режима автоматической работы и автоматического направления потока воздуха зуммер подаст два коротких сигнала.

При выключении кондиционера кнопкой ON/OFF (за исключением работы в режиме очистки), зуммер подает один короткий сигнал.

Эта функция полезна при эксплуатации копдиционера в темпоте.

Направление воздушного потока


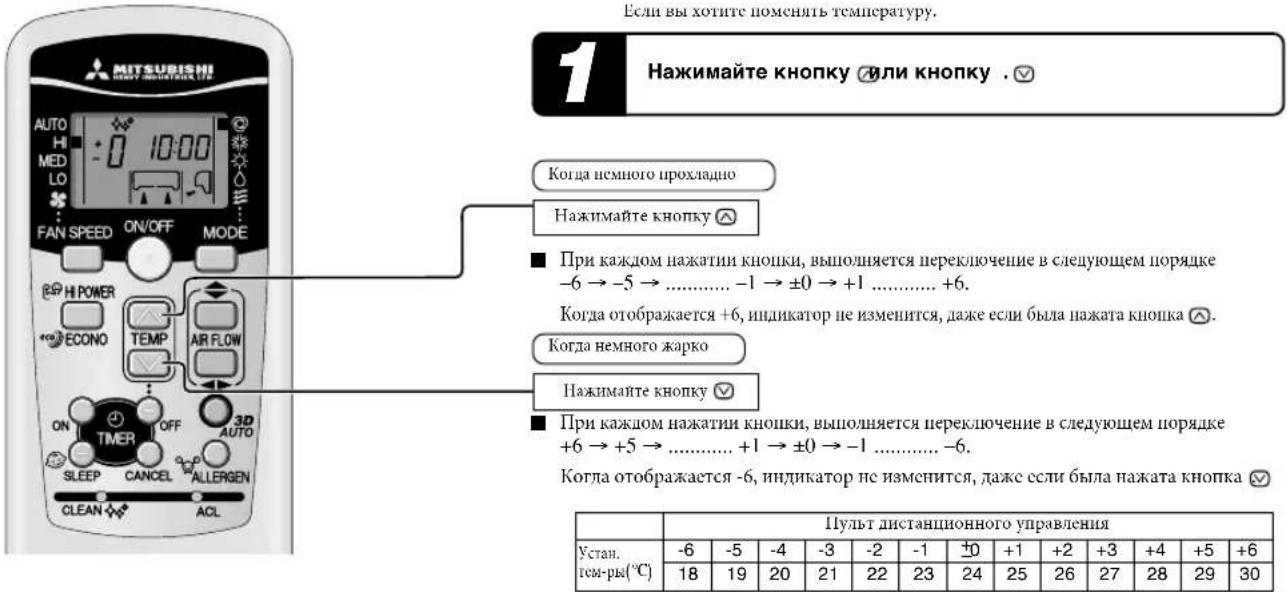

    E["PI"] --> F["PI"]
    G["PIPI"] --> H["PI"]

Установленная температура

22 ⇌ 23 ⇌ 24 ⇌ 25 ⇌ 26 PI PI PI PI PI PI

Уход за пультом дистанционного управления

Замена батареек

Нижеоисанные симштомы сигнализируют о том, что сели батарейки. Замените старые батарейки новыми.
- Не слышно тонального гудка при передаче сигнала.
• Дисплей становится темнее.

Снимите крышку и достаньте старые батарейки.

Вставьте новые батарейки. R03 (AAA, Mirco)x2

Закройте крышку.

Нажмите концом шариковой ручки или подобным предметом переключатель ACL (микрокомпьютер).
Отображается режим установки таймера. Стр. 183

ПРИМЕЧАНИЕ

• Не используйте одновременно старые и новые батарейки.
• Удалите батарейки, если Вы не пользуетесь пультом дистанционного управления длительное время.
• Срок действия батареек, отвечающих стандартам JIS или IEC составляет 6 – 12 месяцев при нормальных условиях эксплуатации. При использовании батареек свыше этого срока или при использовании батареек иного типа возможна утечка жидкости из батареек, что может привести к неполадкам в работе пульта дистанционного управления.
• Рекомендуемый срок действия указан на батарейке. Он может короче, в зависимости от даты выпуска кондиционера. При этом, однако, батарейка может оставаться в рабочем состоянии после истечения ее обычного срока действия.

■При появлении на дисплее аномальной индикации, нажмите переключатель ACL с помощью кончика шариковой ручки.

Использование держателя пульта дистанционного управления

С помощью держателя пульт дистанционного управления можно прикрепить к стене или к стойке. Перед установкой пульта дистанционного управления в держатель, убедитесь в том, что кондиционер воздуха правильно принимает сигналы.

Для установки или снятия пульта дистанционного управления поднимите его или опустите его в держатель.

Примечание-предупреждение по обращению с пультом дистанционного управления

Строго воспрещается

- Не подходите к местам с высокой температурой, таким как коврам с электроподогревом или печам.

- Не ставьте никаких препятствий между пультом дистанционного управления и прибором.

- Не оставляйте пульт дистанционного управления в местах воздействия прямых солнечных лучей или иного мощного освещения.

- Не допускайте попадания воды или других жидкостей на пульт дистанционного управления.

- Не роняйте пульт дистанционного управления. Обращайтесь с ним осторожно.

- Не помещайте тяжелые предметы на пульт дистанционного управления и не становится на него.

Если пульт дистанционного управления не работает

•Возможно сели батарейки?

О "замене батареек" см. выше.

Замените старые батарейки новыми и повторите операцию.

- Если пульт дистанционного управления по-прежнему не работает, воспользуйтесь кноцками на самом кондиционере.

Обратитесь к вашему дилеру для проверки пульта дистанционного управления.

См. ниже

Работа без пульта дистанционного управления

- При отсутствии пульта дистанционного управления можно временно управлять кондиционером с помощью кнопки ВКЛ/ВЫКЛ, расположенной на приборе.

Рабочая программа

•OPERATION MODE : AUTO
•FAN SPEED: AUTO
• AIR FLOW : AUTO

- Кондиционер включается при нажатии кнопки ВКЛ/ВЫКЛ, расположенной на самом кондиционере; при повторном ее нажатии кондиционер останавливается.

- Не удерживайте кнопку ВКЛ/ВЫКЛ на приборе более 5 секунд в нажатом положении. (если удерживать ее в нажатом положении дольше 5 секунд, установится режим автоматического охлаждения, используемый во время обслуживания или при перемещении кондиционера)

Использование пульта дистанционного управления

Сектор управления

Кнопка FAN SPEED При каждом важатин этой кнопки происходит переключение ■ показаний дисплея. Стр. 184 Кнопка HI POWER/ECONO С помощью этой кнопки изменяется режимы работы высокой мощности/ экономии (HIGH POWER/ECONOMY). Стр. 190 Кнопка TEMPERATURE С помощью этих кнопок задается температура в помещении. (эти кнопки используются также для настройки текущего времени и времени таймера) Кнопка ON TIMER Эта кнопка задает режим работы ТАЙМЕР ВКЛ. Стр. 188 Кнопка SLEEP Эта кнопка служит для выбора режима SLEEP (спящий режим). Стр. 187 Переключатель CLEAN Этот переключатель позволяет выбрать режим CLEAN (ОЧИСТКА) Стр. 191 Кнопка CANCEL Эта кнопка отменяет работу таймера включения, таймера выключения и операции спящего режима (SLEEP). Кнопка ON/OFF При каждом нажатин этой кнопки происходит переключение ■ показаний дисплея. Стр. 184,185 Кнопка ON/OFF (ВКЛ./ВЫКЛ. – с подсветкой) Нажатие данной кнопки позволяет включать и выключать устройство. Кнопка AIR FLOW (BBEPX/BHI3) Эта кнопка позволяет изменить наравли continue воздушного потока (верх/вниз) Стр. 186 Кнопка AIR FLOW (ВЛЕВО/ВПРАВО) Эта кнопка позволяет изменить наравли continue воздушного штока (вассо/выраво). Стр. 186 Кнопка 3D AUTO Эта кнопка устанавливает автоматический объемный режим работы (3D AUTO). Стр. 186 Кнопка OFF TIMER Эта кнопка задает режим работы ТАЙМЕР ВЫКЛ. Стр.187 Переключатель ACL (микрокомпь ютер/сброс) Переключатель для сброса настроек микрокомпьютера и установки времени. Стр. 182 Кнопка ALLERGEN CLEAR Осуществляет выбор операции удаления аллергнов (ALLERGEN CLEAR). Стр. 189 Процедура передачи сигнала

При нажатии любой из кнопок на пульте дистанционного управления, когда пульт дистанционного управления направлен на кондиционер воздуха, происходит - передача сигнала. При правильном приеме сигнала прибор издает тональный гудок.

Установка текущего времени

При установке батареек текущее время автоматически переходит в режим установки времени. Текущее время отображается как "13:00". Установите правильное время.

Нажмите переключатель ACL.

Нажмите концом шариковой ручки или подобным предметом. Дисплей времени мигает, и можно задать текущее время.

Нажмите на кнопку 📂ли . √

Нажмите кнопку ВКЛ/ВЫКЛ.

Показания дисплея персостают мигать и отображаются постоянно, что означает окончание установки. Во время шага 2 обязательно нажмите кнопку в течение 60 секунд после последней операции, иначе время не будет установлено.

• Таймер устанавливается на основании текущего времени, поэтому, пожалуйста, установите его правильно.
• При установке текущего времени данные пульта дистанционного управления переустанавливаются.

Режим работы AUTO (автоматический)

Режим работы выбирается автоматически (COOL, HEAT, DRY) в зависимости от температуры в помещении в момент включения кондиционера. Когда кондиционер находится не в режиме AUTO:

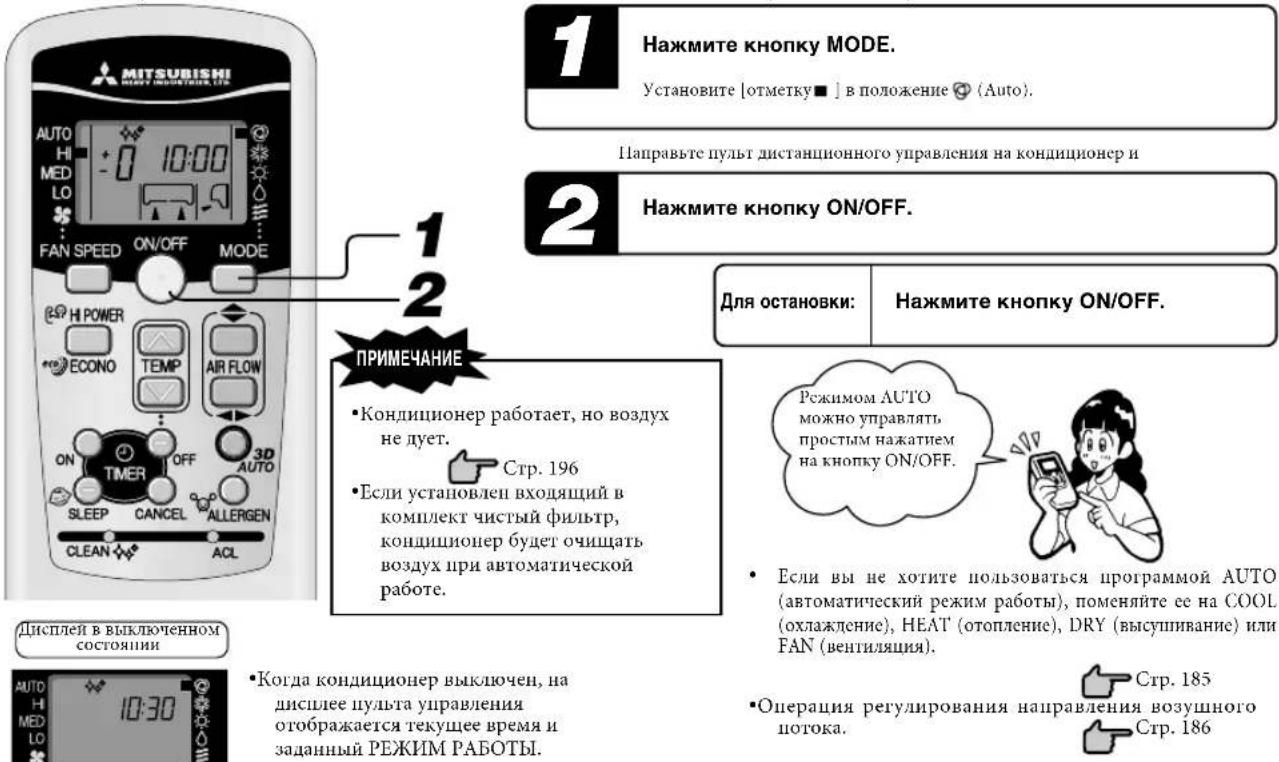

1 Нажмите кнопку MODE. Установите [отметку ■ ] в положение 📍 (Auto). Направьте пульт дистанционного управления на кондиционер и 2 Нажмите кнопку ON/OFF. Для остановки: Нажмите кнопку ON/OFF. ПРИМЕЧАНИЕ • Кондиционер работает, но воздух не дует. Стр. 196 • Если установлен входящий в комплект чистый фильтр, кондиционер будет очищать воздух при автоматической работе. Режимом AUTO можно управлять простым нажатием на кнопку ON/OFF. • Если вы не хотите пользоваться программой AUTO (автоматический режим работы), поменяйте ее на COOL (охлаждение), HEAT (отопление), DRY (высушивание) или FAN (вентиляция). • Операция регулирования направления возушного потока. Стр. 185 Стр. 186 Дисплей в выключенном состоянии • Когда кондиционер выключен, на дисплее пульта управления отображается текущее время и заданный РЕЖИМ РАБОТЫ.

Регулирование температуры в режиме AUTO

При работе кондиционера в автоматическом режиме можно регулировать температуру. Существует 6 уровней регулировки; регулировка производится с помощью кнопки ☑ или кнопки ☑ При автоматической работе для отопления и охлаждения предварительно выставлена температура 24°C.

Если вы хотите помснять температуру. 1 Нажимайте кнопку или кнопку . ✓ Когда немного прохладно Нажимайте кнопку ✓ ■ При каждом нажатии кнопки, выполняется переключение в следующем порядке -6 → -5 → ...... -1 → ±0 → +1 ...... +6. Когда отображается +6, индикатор не изменится, даже если была нажата кнопка ✓. Когда немного жарко Нажимайте кнопку ✓ ■ При каждом нажатии кнопки, выполняется переключение в следующем порядке +6 → +5 → ...... +1 → ±0 → -1 ...... -6. Когда отображается -6, индикатор не изменится, даже если была нажата кнопка ✓ Устан. тем-ры(°C) Пульт дистанционного управления -6 -5 -4 -3 -2 -1 ±0 +1 +2 +3 +4 +5 [phone] 25 26 27 28 29 30

FAN SPEED (регулирование скорости вентилятора)

■ Вы можете настроить интенсивность работы кондиционера для режимов отопления, охлаждения и вентиляции.

Выбранная Вами рабочая мощность FAN SPEED
Задастся микрокомпьютером автоматически AUTO
Работа на большой мощности HI
Обычная работа MED
Работа в режиме энергосбережения LO

Нажмите кнопку FAN SPEED.

Передвиньте [отметку] для выбора нужной скорости вентилятора.

- При изменении скорости вращения вентилятора (FAN SPEED) с максимальной (HI) на минимальную (LO), может быть слышен звук перетекающего хладоагента.

Работа в режимах COOL (охлаждение) /HEAT (отопление) /DRY (высушивание) /FAN (вентиляция)

Направьте пульт дистанционного управления на кондиционер и

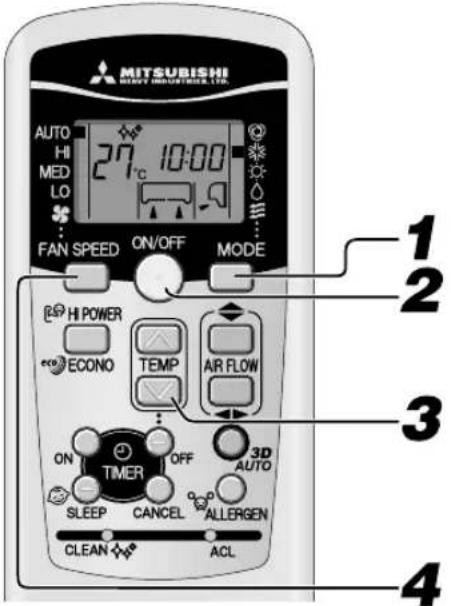

MITSUBISHI Heavy Industries, LTD. AUTO HI MED LO 27℃ 10:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1 2 3 4

Операция регулирования направления возушного потока. Стр. 186

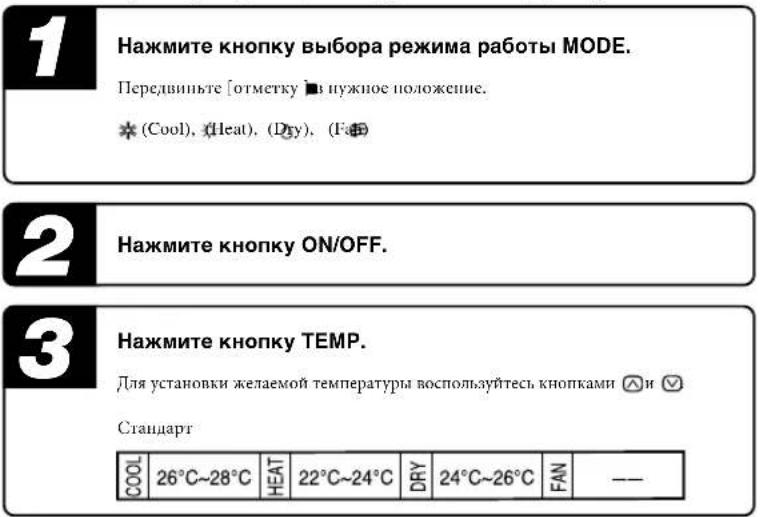

1 Нажмите кнопку выбора режима работы MODE. Передвиньте [отметку ■ в нужное положение. * (Cool), (Heat), (Dry), (Fat) 2 Нажмите кнопку ON/OFF. 3 Нажмите кнопку TEMP. Для установки желаемой температуры воспользуйтесь кнопками 🔒 и ✓ Стандарт COOL 26°C~28°C HEAT 22°C~24°C DRY 24°C~26°C FAN ——

4 Нажмите кнопку FAN SPEED. Установите желаемую скорость вентилятора.

- Начинается обогрев, но воздух не дует.

Ctp. 196

- Новую программу можно также задать или изменить, когда кондиционер воздуха не работает.

Для остановки:

Нажмите кнопку ON/OFF.

Условия эксплуатации кондиционера

Используйте в пределах следующего диапазона эксплуатации. Использование вне пределов этого диапазона может быть причиной приведения в действие защитных механизмов, которые предотвратят работу прибора.

	Эксплуатация в режиме охлаждения Эксплуатация в режиме обогрева
Внешняя температура	Приблизительно от -15 до 46°C Приблизительно от -15 до 21°C
Внутренняя температура	Приблизительно от 18 до 32°C Приблизительно от 15 до 30°C
Влажность внутри помещения	Ниже примерно 80%Долговременное использование прибора при уровне влажности, превышающем 80%, может повлечь образование конденсации на поверхности внутреннего блока, что приведет к кананию влаги.

Характеристики режима отопления HEAT

Механизм и мощность режима отопления HEAT

■Механизм

• Устройство втягивает тепло из холодного уличного воздуха, перекачивает его внутрь помещения и обогревает помещение. При понижении уличной температуры, отопительная мощность системы теплового насоса снижается.
• После включения кондиционера и до подачи горячего воздуха может пройти некоторое время.
• При значительном снижении уличной температуры рекомендуется воспользоваться дополнительным источником отопления.

Размораживание

При понижении уличной температуры и повышении уровня влажности возможно замораживание теплообменника в наружном приборе, что препятствует эффективной работе режима отопления. В этом случае включается функция автоматического размораживания, и во время размораживания отопление приостанавливается на 5 - 15 минут.

• Во время размораживания останавливаются вентиляторы как на внутреннем, так и на наружном приборах, и лампочка RUN медленно мигает (1,5 сек. ON; 0,5 сек. OFF).
• Во время размораживания возможен небольшой выход пара из наружного прибора. Это происходит с целью оптимизации процесса размораживания и не является дефектом.
• Работа в режиме отопления НЕАТ возобновляется сразу после окончания размораживания.

Регулирование направления воздушного потока

Регулировка направления воздушного потока

■ Направления вверх/вниз могут быть установлены с помощью кнопки AIRFLOW ♦ (ВВЕРХ/ВНИЗ) на пульте дистанционного управления. При каждом нажатии этой кнопки режим изменяется в следующем порядке: Включите режим AIRFLOW (UP/DOWN) (воздушный поток (вверх/вниз)).

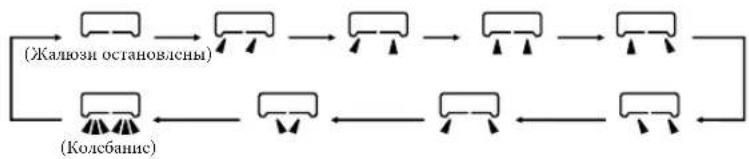

(Заслонка остаповлена) → ↗ → ↗ → ↗ → ↗ → ↗ → ↗ → (Колебание)

■Направления влево/вправо могут быть установлены с помощью кнопки AIRFLOW ▶▶ (ВПРАВО/ВЛЕВО) на пульте дистанционного управления. При каждом нажатии этой кнопки режим изменяется в следующем порядке: Включите режим AIRFLOW (LEFT/RIGHT) (воздупный поток (влево/вправо)).

ПРИМЕЧАНИЕ КАСАТЕЛЬНО РЕЖИМА ОТОПЛЕНИЯ

• Во время начала работы для предотвращения выхода холодного воздуха заслонка и жалюзи нерсводятся в горизонтальное/центральное положение, а затем они возвращаются в положение, которые было установлено после начала подачи теплого воздуха.
• Если компрессор останавливается после достижения заданной температуры помещения, или если выполняется размораживание, заслонка и жалюзи займут горизонтальное/центральное положение.
• При указанных выше условиях направление потока воздуха изменить нельзя. Поменяйте направление воздушного потока после того, как в помещение начнет поступать теплый воздух, а заслонка/жалюзи перейдет в заданное положение.

РАБОТА ЗАСЛОНКИ "ПО ПАМЯТИ" (ЗАСЛОНКА ИЛИ ЖАЛЮЗИ ОСТАНОВЛЕНЫ)

Если во время движения заслонки или жалюзи нажать кнопку AIRFLOW (вверх/вниз или шлево/вправо), они остановятся под углом. Так как этот угол запоминается микрокомпьютером, при запуске следующей операции заслонка и жалюзи автоматически займут это положение. Так как этот угол запоминается микрокомпьютером, при следующем включении заслонка или жалюзи автоматически возвращятся в эту позицию.

ОПАСНОСТЬ

- Избегайте прямого и длительного воздействия воздушного потока копдиционера на тело или предмет.

ОСТОРОЖНО

• При работе в режимах COOL (охлаждение) и DRY (высушивание) не устанавливайте направление воздушного потока в положение "впис" на долгое время. В противном случае, возможно образование конденсации на выходной репетке и капапис влаги. В этом случае возможно образование конденсации на выдущий решетке и капапие влаги.
• Не пытайтесь вручную отрегулировать положение заслонки или жалюзи, так как это может привести к изменению установленного угла выхода воздуха или к неполному закрытию заслонки или жалюзи.

- Рекомендуемый угол заслонки при остановке

Работа в режиме 3D AUTO (автоматический объемный режим)

■ Скорость вентилятора и направление воздушного потока контролируются автоматически, позволяя эффективно кондиционировать воздух во всей комнате.

MITSUBISHI HKEY INDUSTRIES LTD. AUTO HI MED LO 3D AUTO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

1

Нажмите кнопку ВКЛ/ВЫКЛ.

2

Нажмите кнопку 3D AUTO.

При каждом нажатии кнопки 3D AUTO индикация меняется в следующей последовательности:

3D AUTO

(3D AUTO)

Нет индикации

(Работа в нормальном режиме)

Операция отмены

Нажмите кнопку 3D AUTO для выключения индикатора 3D AUTO.

ПРИМЕЧАНИЕ

•При переключении программы работа автоматического объемного режима (3D AUTO) отменяется.
•Во время работы автоматического объемного режима (3D AUTO) горит индикатор 3D AUTO.
- При отмене автоматического объемного режима (3D AUTO) направление воздушного потока меняется на установленный перед этим режим.

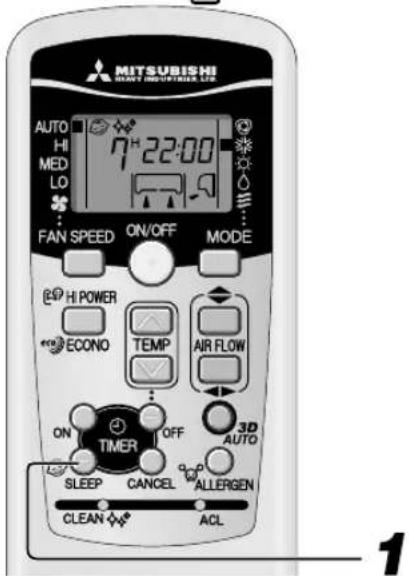

Работа таймера SLEEP TIMER (таймер спящего режима)

■Устройство автоматически остановится после истечения заданного периода времени.

Заданная температура автоматически настраивается согласно времени таймера, чтобы в помещении не стало слишком холодно или слишком тепло. Стр. 189

MITSUBISHI AUTO INVESTING LTD. 7H22:00 AUTO HI MED LO FAN SPEED ON/OFF MODE E9P HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALLERGEN SLEEP CLEAN ACL 1

Изменение заданного времени

Установите новое время с помощью кнопки SLEEP.

Отмена

Для отключения индикатора SLEEP нажмите кнопку CANCEL.

Нажмите кнопку SLEEP.

■Если кнопка была нажата, пока устройство выключено

Начинает работать таймер SLEEP TIMER (таймер снящего режима), в то время как кондиционер работает согласно предварительно заданным настройкам. По истечении заданного времени кондиционер выключается.

■Если кнопка была нажата во время работы устройства.

По истечении заданного времени кондиционер отключается.

При каждом пажатии этой кнопки идикация изменяется в следующем порядке:

Пример: Нужно остановить устройство через 7 часов.

Загорится индикатор таймера (желтый).

- Устройство автоматически остановится после истечения заданного периода времени.

ПРИМЕЧАНИЕ

• Снящий режим (SLEEP) не будет работать во время проведения операции удаления аллергенов (ALLERGEN CLEAR).
• Не может быть установлен на то же время, что и таймер OFF-TIMER (таймер выключения).

Работа таймера OFF-TIMER (таймер выключения)

■Устройство автоматически остановится при наступлении задапного времени.

Если кондиционер выключен, пачните с шага 1. Если кондиционер включен, пачните с шага 2.

Пример: Нужно остановить устройство в 22:30.

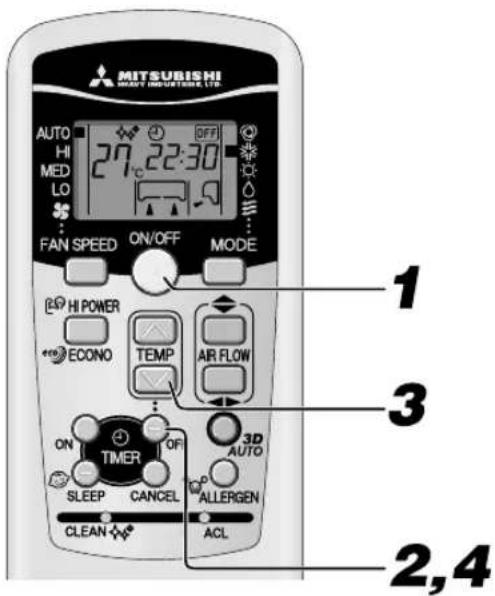

MITSUBISHI WEAT INSULATION UP AUTO HI MED LO 27.22:30 FAN SPEED ON/OFF MODE 1 HI POWER ECONO TEMP AIR FLOW ON 3D TIMER AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 2,4

Изменение заданного времени

Установите новое значение времени, используя кнопку OFF TIMER.

Отмена

Нажмите кнопку CANCEL (отмена) для отключения таймера.

Нажмите на кнопку ON/OFF.

Нажмите на кнопку OFF TIMER.

Мигаст индикатор выключения таймера OFF

Нажмите на кнопку 📂 или . √

При каждом нажатии этой кнопки индикация меняется в следующей последовательности:

При каждом нажатии этой кнопки индикация меняется в следующей последовательности:

Установите 22:30.

Нажмите кнопку таймера выключения (OFF).

Показания дисплея перестают мигать и отображаются постоянно, что означаст окончание установки.

Загорается лампочка таймера (желтая).

ПРИМЕЧАНИЕ

• Прибор остановится по истечении задапного периода времени.
  •Во время шага 3 обязательно пажмите кнопку в течение 60 секунд после последней операции, иначе настройка не будет задана.
• Во время работы таймера OFF-TIMER (таймер выключения) текущее время не отображается.
• Таймер выключения (OFF-TIMER) не будет работать во время проведения операции удаления аллергенов (ALLERGEN CLEAR).
• В отличие от работы таймера SLEEP TIMER (таймер спящего режима), во время работы таймера OFF-TIMER (таймер выключения) автоматическая регулировка температуры не выполняется.

Работа таймера ON-TIMER (таймер включения)

Операция начинается за 5-60 минут до заданного времени, для доведения температуры в помещении до оптимального значения до назначенного времени. Стр. 189

Операция таймера включения (ON) может начаться независимо от того, работает кондиционер или нет.

MITSUBISHI HKEY INDUSTRIES LTD. AUTO HI MED LO 27°C 8:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER SLEEP CANCEL ALLERGEN CLEAN ACL 1,3

Пример: Если вы хотите, чтобы к 8:00 в помещении была желаемая температура.

Нажмите на кнопку ON TIMER.

Мигает индикатор включения таймера ON.

Нажмите на кнопку △ или ▼

При каждом нажатии этой кнопки 📂ндикация меняется в следующей последовательности:

При каждом нажатии этой кнопки 📋ндикация меняется в следующей последовательности:

Установите 8:00.

Нажмите на кнопку ON TIMER.

Показания дисплея перестают мигать и отображаются постоянно, что означаст окончание установки.

завершена. Загорается лампочка таймера (желтая).

Операция будет остановлена, если она задается во время работы кондиционера.

Изменение установленного времени

Установите новое время, используя кнопку ON TIMER.

Отмена

Нажмите на кнопку CANCEL, чтобы отключить индикатор таймера.

ПРИМЕЧАНИЕ

• Работа начнется за 5 - 60 минут до установленного времени.
• Индикатор таймера (желтый) погаснет в указанное время.
  • Во время шага 2 обязательно нажмите кнопку в течение 60 секунд после последней операции, иначе настройка не будет задана.
  • Во время работы таймера ON-TIMER (таймер включения) текущее время не отображается.
• Таймер включения (ON-TIMER) не будет работать во время проведения операции удаления аллергенов (ALLERGEN CLEAR).

Одновременное использование таймеров SLEEP TIMER (таймер спящего режима) и таймера ON-TIMER (таймер включения)

■ Совместное использование таймеров SLEEP TIMER (таймер спящего режима) и ON TIMER (таймер включения).

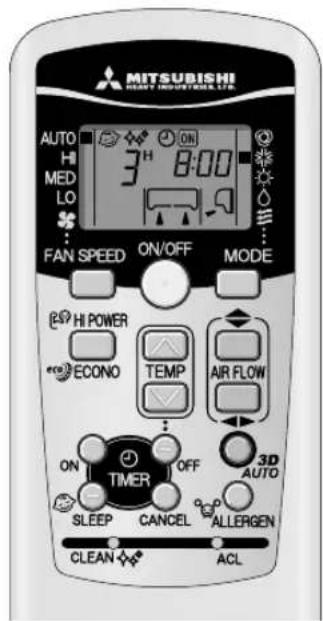

MITSUBISHI HKEY INDUSTRIES, LTD. AUTO 3 H 8:00 LO FAN SPEED ON/OFF MODE EHI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER ALLERGEN SLEEP CANCEL CLEAN ACL

Пример: Если необходимо остановить устройство через 3 часа, а затем снова включить его, чтобы достичь заданной температуры в 8:00.

■ Настройка таймера SLEEP TIMER (таймер спящего режима)

Выполните установку в соответствии с процедурой на стр. 187.

■Установка таймера включения (ON)

Выполните настройку в соответствии с инструкциями по настройке таймера ON TIMER (таймер включения).

Установка отображения индикатора таймера (желтый) этого устройства выполнена.

• После завершения времени таймера SI.EFP TIMER (таймер спящего режима), устройство будет выключено, чтобы включиться вновь за 5-60 минут до заданного времени таймера ON TIMER (таймер включения).
  • При достижении времени таймера ON TIMER (таймер включения) индикатор таймера выключается.

Изменение установленного времени

Установите повес время с помощью кнопки SLEEP или кнопки таймера включения (ON).

Отмена

Нажмите кнопку CANCEL (отмена) для отключения таймера.

Программирование работы таймеров

Совместное использование таймеров OFF TIMER (таймер выключения). После завершения настроек работа таймеров будет повторяться в одно и то же время каждый день, пока не будет нажата кнопка ON/OFF (вкл/выкл).

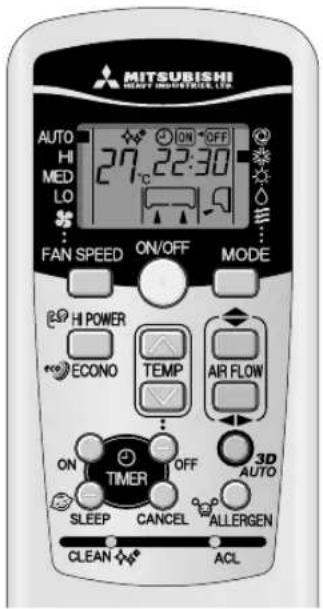

MITSUBISHI HEAVY INDUSTRIQUE LTD AUTO HI MED LO 27℃ 22:30 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

Пример: Если необходимо остановить устройство в 22:30 часа, а затем снова включить его, чтобы достичь заданной температуры в 8:00.

■Установка режима работы OFF TIMER.

Установите в соответствии с инструкциями на странице 187.

Установите на

■Установка режима работы ON TIMER.

Установите в соответствии с инструкциями на странице 188.

Установите на

После заверпения установок на устройстве загорится лампочка таймера (желтая).

Заданное время будет отображаться на пульте дистанционного управления. В зависимости от состояния работы индикация на дисплес будет изменяться.

Кондиционер начнет работу по команде ON TIMER. Затем, по команде OFF TIMER, кондиционер остановится.

Кондиционер остановится по команде OFF TIMER. Затем, по команде ON TIMER, кондиционер начнет работу.

Изменение установленного времени:

Задайте новое время, используя кнопки OFF TIMER или ON TIMER.

Отмена

Нажмите кнопку CANCEL (отмена) для отключения таймера.

Комфортный запуск

При работе таймера ON TIMER (таймер включения) кондиционер начинает работать немного раньше, чтобы к моменту времени включения температура в помещении достигла оптимальной. Это назыпается «комфортным запуском».

•Механизм

Температура в пожешении проверяется за 60 минут до времени включения. В зависимости от температуры в тот момент, кондиционер включается за 5 - 60 минут до момента включения (ON) таймера.

- Функция комфорта работаст также в режимах COOL (охлаждение) и HEAT (отопление) (включая автоматический режим AUTO). Данная функция не работаст в режимах DRY.

▶ При работе в режиме COOL ◀ (Стоп) Начинается работа

Заданная температура (Работа) Заданное время Проверка температури в пождесними за 6 минут до момента включения. раньше.

Таймер SLEEP TIMER (таймер спящего режима)

Когда выбран таймер SLEEP TIMER (таймер снящего режима), через некоторое время заданная температура автоматически регулируется, чтобы в помещении не было слишком холодно при охлаждении или слишком тепло при обогреве.

• Во время охлаждения: понижение температуры до установленного значения осуществляется уменьшением на 1°C с момента начала операции SLEEP (когда выполнена настройка таймера). После этого температура поднимается на 1°C каждый час, чтобы увеличиться на 1°C по сравнению с текущей температурой.

- Во время отопления: установленная температура понижается на 1°C с момента начала операции SI.FEP (когда выполнена настройка таймера). После этого температура понижается на 3°C каждый час, чтобы через два часа понизиться на 6°C по сравнению с текущей температурой.

Работа режима ALLERGEN CLEAR (удаление аллергенов)

MITSUBISHI MITSUBISHI MUSKY INDUSTRIAL LTD. AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1

Энергия энзимов используется для снижения количества аллергенов, накапливающихся на фильтре, противостоящем их распространению.

Направьте пульт дистанционного управления на кондиционер.

1

Нажмите кнопку ALLERGEN CLEAR.

Для выключения:

Нажмите кнопку ON/OFF или ALLERGEN CLEAR.

ПРИМЕЧАНИЕ

• Так как температура в помещении может немного меняться, рекомендуется, чтобы эта функция использовалась, когда в помещении никого пет. (Операция завершится автоматически через 90 мин).

•Во время операции удаления аллергенов (ALLERGEN CLEAR) нельзя выполнять установку температуры, скорости вращения вентилятора и направления воздушного потока.

Работа режимов HIGH POWER/ECONOMY (повышенная мощность/экономия)

MITSUBISHI SHORT INDICATORS LCD AUTO HI MED LO 27°C 10:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER SLEEP CANCEL ALLERGEN CLEAN ACL 1 2

Если кондиционер не работает, направьте на него пульт дистанционного управления и

Нажмите кнопку ON/OFF.

Нажмите кнопку HI POWER/ECONO.

•Когда устройство работает в автоматическом режиме (AUTO), режиме охлаждения (COOL) или отопления (HEAT) При каждом нажатии кнопки HI POWER/ECONO (повышенная мощность/экономия) индикация меняется в следующей последовательности:

- Когда устройство работает в режиме сушки (DRY) или режиме программы таймера (PROGRAM TIMER) При каждом нажатии кнопки HI POWER/ECONO (повышенная мощность/экономия) индикация меняется в следующей последовательности:

. Об операции работы с высокой мощностью (HIGH POWER)

Нажатие кнопки HI POWER/ECONO повышает интенсивность работы и инициирует повышение эффективности охлаждения или обогрева в течение 15. На пульте дистанционного управления отображается 📞, а индикатор FAN SPEED (скорость вентилятора) исчезает.

ПРИМЕЧАНИЕ

•В режиме работы с высокой мощностью (HIGH POWER) температура в помещении не контролируется. Когда это приводит к чрезмерному охлаждению или перегреву, снова пажмите кнопку HI POWER/ECONO (повыпепная мощность/экопомия) для отключения работы режима HIGH POWER (повыпепная мощность).
- Режим работы с высокой мощностью (HIGH POWER) не может быть использовал во время супки (DRY), при работе таймера и в автоматическом объемном режиме (3D AUTO).
- Если работа режима HIGH POWER (повышенная мощность) задапа по таймеру ON TIMER (таймер включения), оп начпет работу сразу по достижении времени таймера.

• После начала работы следующих операций режим HIGH POWER (повышенная мощность) будет отключен.
  ①Когда еще раз будет нажата кнопка HI POWER/ECONO.
  ②Когда будет изменен режим работы.
  ③Через 15 мин. после начала работы с высокой мощностью.
  ④При нажатии кнопки 3D AUTO.
• Не функционирует, если кондиционер отключен.

Об экономичном режиме работы (ECONOMY)

Нажатие кнопки HI POWER/ECONO активирует режим работы с пониженным потреблением энергии для предотвращения чрезмерного охлаждения или перегрева.

Устройство поддерживает температуру на 1,5°C выше установленной во время охлаждения или на 2,5°C ниже во время отопления. На пульте дистанционного управления отображается ecc.), а индикатор FAN SPEED (скорость вентилятора) исчезает.

ПРИМЕЧАНИЕ

- Устройство перейдет в режим ECONOMY (экономия) при следующем запуске, в случае если:

① Кондиционер остановлен с помощью кнопки ON/OFF (вкл/выкл) при работе режима ECONOMY (экономия).

② Кондиционер остановлен таймерами SLEEP (таймер спящего режима) или OFF TIMER (таймер выключения) при работе режима ECONOMY (экономия).

③Была заверпена операция CLEAN (очистка) или AL-LERGEN CLEAR (удаление аллергепов).

- После начала работы следующих операций режим ECONOMY (экономия) будет отключен.

① Когда еще раз будет нажата кнопка HI POWER/ECONO.

②Когда режим супки (DRY) будет изменен на режим вентиляции (FAN).

- Не функционирует, если кондиционер отключен.

Работа режима SELF CLEAN (самоочистка)

Операция очистки (CLEAN) должна быть выполнена после работы устройства в автоматическом режиме, режиме охлаждения (COOL) и супки (DRY) для удаления влаги из внутреннего устройства, а также для предотвращения возникновения плесени и бактерий.

MITSUBISHI MINTU GROUPS LTD. AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER SLEEP CANCEL ALLERGEN CLEAN ACL 1

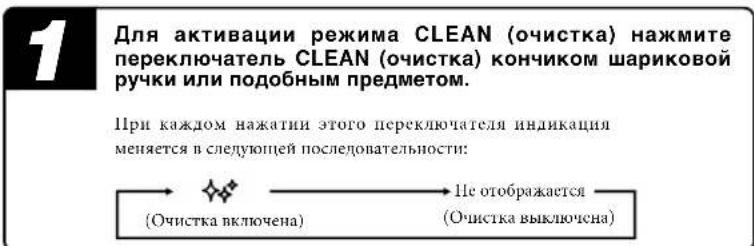

1 Для активации режима CLEAN (очистка) нажмите переключатель CLEAN (очистка) кончиком шариковой ручки или подобным предметом. При каждом нажатии этого переключателя индикация меняется в следующей последовательности: (Очистка включена) Не отображается (Очистка выключена)

•Через два часа кондиционер автоматически остановится. Чтобы выключить кондиционер в данный момент, нажмите кнопку ON/OFF.
- Операция CLEAN (очистка) невозможна после завершения работы режимов HEAT (отопление), FAN (вентиляция), OFF-TIMER (таймер выключения), SLEEP (таймер спящего режима) и ALLERGEN CLEAR (удаление аллергенов).
• Во время операции очистки вентилятор внутреннего устройства работает около двух часов.
- Индикатор RUN горит во время выполнения операции очистки (CLEAN).

• Нажатие кнопки SLEEP (таймер спящего режима) или ALLERGEN CLEAR (удаление аллергенов) во время операции CLEAN (очистка) изменяет эту операцию, после чего устройство переключается на работу в режиме SLEEP (таймер спящего режима) или ALLERGEN CLEAR (удаление аллергенов).
• Эта функция не предназначена для удаления плесени, микробов или грязи, скошившихся на приборе.

Функция автоматического перезапуска

■Что такое функция автоматического перезапуска?

• Функция перезапуска запоминает состояние работы кондиционера непосредственно перед аварийным отключением питания, а затем, при возобновлении подачи питания, автоматически возобновляет работу, с теми же режимами, что и до отключения.
  •Следующие установки будут отменены:

①Установки таймера
②Работа в режиме HIGH POWER (высокой мощности)

• Функция перезапуска включена, когда кондиционер отружается с завода. Проконсультируйтесь у Вашего дилера, если эту функцию следует отменить.
• При сбое подачи энергии установленное значение таймера отменяется. Когда подача энергии возобновится, переустановите таймер.

Советы по эффективной эксплуатации

■ Для удобства и эффективности пользования прибором пожалуйста соблюдайте следующие рекомендации.

Устанавливайте подходящую температуру в помещении.Чрезмерно высокая или низкая температуры наносят вред вашему здоровью и впустую расходуют электроэнергию.	Регулярно чистите фильтр воздуха.Засоренный фильтр блокирует воздушный поток и снижает эффективность работы кондиционера.	Избегайте прямых солнечных лучей и сквозняков.В режиме охлаждения защищайтесь от прямых солнечных лучей, закрывая занавески и оконные жалюзи. Держите закрытыми окна и двери, за исключением ситуаций проветривания.
Правильно регулируйте направление воздушного потока.Для обеспечения постоянной температуры в помещении регулируйте направление воздушного потока по вертикали и горизонтали.	Включайте прибор только по мере необходимости.Правильно используйте таймер для работы прибора в нужное время.	При работе режима охлаждение держите источники тепла подальше.По возможности держите источники тепла вне помещения.

Регулировка места установки

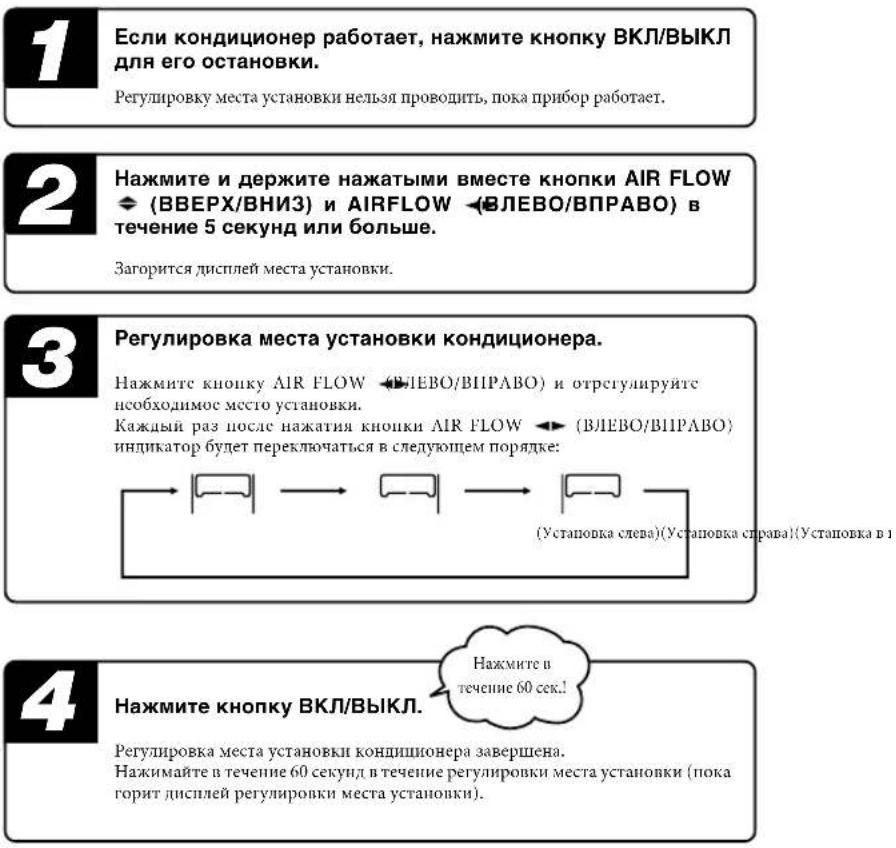

Учтите место установки кондиционера и отрегулируйте диапазон левого/правого воздушного потока для максимальной эффективности кондиционирования.

MITSUBISHI HKEY INDUSTRIES LTD. AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1,4 2 3

1 Если кондиционер работает, нажмите кнопку ВКЛ/ВЫКЛ для его остановки. Регулировку места установки нельзя проводить, пока прибор работает. 2 Нажмите и держите нажатыми вместе кнопки AIR FLOW ◆ (ВВЕРХ/ВНИЗ) и AIRFLOW ◆ (ВЛЕВО/ВПРАВО) в течение 5 секунд или больше. Загорится дисплей места установки. 3 Регулировка места установки кондиционера. Нажмите кнопку AIR FLOW ◆ (ВЛЕВО/ВПРАВО) и отрегулируйте необходимое место установки. Каждый раз после нажатия кнопки AIR FLOW ◆ (ВЛЕВО/ВПРАВО) индикатор будет переключаться в следующем порядке: (Установка слева)(Установка справа)(Установка в 1) 4 Нажмите кнопку ВКЛ/ВЫКЛ. Регулировка места установки кондиционера завершена. Нажимайте в течение 60 секунд в течение регулировки места установки (пока горит дисплей регулировки места установки).

Место установки кондиционера и диапазон воздушного потока

На рисунке внизу показаны диапазоны воздушных потоков, соответствующие месту установки кондиционера. Учтите планировку Вашей комнаты и установите диапазон воздушного потока для максимальной эффективности кондиционирования.

Диапазон воздушного потока
(Установка слева)

Диапазон воздушного потока
(Установка в центре)

Диапазон воздушного потока
(Установка справа)

Уход за прибором

Перед чисткой

Выключите питание.

• Не допускайте попадания воды.

  Протирайте прибор мягкой сухой тряночкой.

- Не прикасайтесь к алюминиевым пластинам радиатора теплообменника.

• Устойчиво расположитесь на стремянке или другом неподвижном предмете во время удаления приточной панели и фильтра.

Запрещается использовать следующие вещества:

•Горячая вода (40°C или выпе) Опа может вызвать деформацию прибора или его обесцвечивание.

- Бензин, растворитель, эфир или полировочные средства и т.д. Их использование может деформировать прибор или оставить на нем царапипы.

Во время рабочего сезона

Чистка фильтра воздуха Стандартная периодичность - один раз в две недели

1 Снимите фильтр воздуха

- Потянув на себя, поднимите панель воздухоприемника.

- Осторожно возьмитесь за ручки по обеим сторонам, и, немного приподняв, снимите папель, потянув ее на себя.

2 Чистка Если фи

Если фильтр сильно загрязпен, промойте его теплой водой (прибл. 30°C) и тщательно просушите.

ОСТОРОЖНО

•Запрещается промывать фильтр кинятком.
- Запрещастся сушить фильтр над открытым огнем.
• Снимайте фильтр осторожно.

3 Установите фильтр воздуха на место

• Крепко удерживая фильтр с обеих сторон, как показано на рисунке справа, вставьте его до упора.
  • Эксплуатация кондиционера без воздушного фильтра приведет к загрязнению прибора и нанесению ущерба.

Чистка прибора

• Протирайте прибор мягкой, сухой тряпочкой или используйте пылесос.
- Если прибор сильно загрязнен, протрите его тряшочкой, смоченной в теплой воде.

Очистка воздушной приточной панели

• Удаление, установка воздушной приточной панели.
• Протирайте папель сухой и чистой тряпкой.

ОСТОРОЖНО

- Не мойте панель воздухоприемника водой.

Как открывать и закрывать панель воздухоприемника

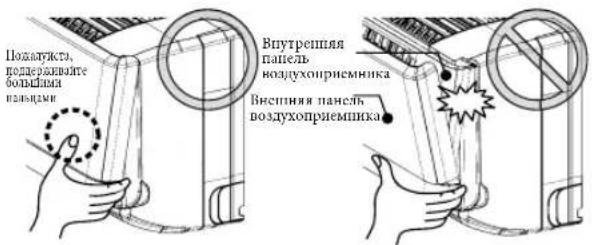

Открывание

Поставив пальцы в углубления по обсим сторонам папели, потяните се на себя таким образом, чтобы она открылась под углом приблизительно в 60 градусов.

Податиста, поддерживите воздушки павядки Внутренняя панель воздухоприемника Внешняя панель воздухоприемника

Снятие, установка панели воздухоприемника

Снятие

При снятии панели воздухоприемника для внутренней очистки или других целей, откройте ее на угол в 80 градусов, после чего потяните на себя.

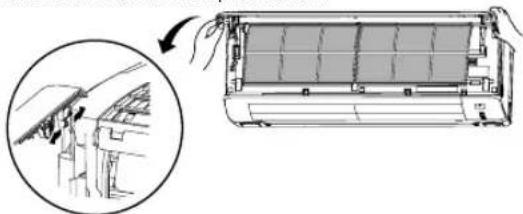

Установка

Закрепите верхний край пансли воздухоприемника путем легкого нажатия на нес, а затем закройте панель.

Равномерно нажимайте на панель с обсих сторон, а затем слегка нажмите по центру панели.

ПРИМЕЧАНИЕ

Панель воздухоприемника состоит из двух частей – внешней панели воздухоприемника (которая всегда видна) и внутренней панели воздухоприемника (которая обычно не видна).

• Чтосы открыть или закрыть панель воздухоприемника, поставьте пальцы в желобки внизу по обеим сторонам панели и потяните. Одновременно не забывайте поддержинать лиценсую часть пансли воздухоприсминика больными пальцами. Это позволит предотвратить неожидианное открыване взвешней панели воздухоприемника, которое может произюти, если вы не будете помогать больними пальцами, как показано на рисунке справа. На рисунке слева показко, куда ставить пальцы.
• Внешняя панель воздухоприемника автоматически закроется примерно через 5 секунд после того, как вы закроете внутреннюю панель воздухоприемника (если устройство подключено к сети). Пожалуйста, при закрывании не прикладывайте силу. Это может привести к повреждению устройства.
  •Пожалуйста, не мойте панель воздухоприемника.

Снятие и установки верхней панели воздухоприемника

Снятие

Снимите панель воздухоприемника. ① Возьмитесь за ручку верхней панели воздухоприемника и поднимите ее, пока не услышите клацанье, и не покажутся ушки. ② Потяните панель на себя.

Установка

Выровняйте верхнюю панель воздухоприсмника относительно направляющих и введите ее в устройство, пока она не встанет полностью. Нажимайте на панель, пока не усыпшите кладанье и упки не встанут на место.

(Для установки верхней панели воздухоприемника следуйте процедуре снятия в обратном порядке)

В конце сезона В начале сезона

1 Настройте вентилятор для работы, приблизительно, пол дня.

Просушите внутренние детали прибора.

2 Остановите устройство и отключите питание.

Когда устройство не выполняет какие-либо операции, опо потребляет приблизительно 2 Вт.

Отключение питания поможет сэкономить электроэпергия и спизить затраты.

3 Прочистите фильтры воздуха и установите их на место.

4 Прочистите внутренний и наружный приборы.

5 Снимите батарейки из пульта дистанционного управления.

1 Убедитесь в отсутствии предметов, которые могут препятствовать движению воздушного потока в области входных и выходных воздушных отверстий на внутреннем и наружном модуле.

2 Убедитесь в отсутствии коррозии или ржавчины на монтажном основании наружного модуля.

3 Убедитесь в том, что провод заземления не оборван и не отключен.

4 Убедитесь в том, что фильтры воздуха прочищены.

5 Включите питание.

6 Вставьте батарейки в пульт дистанционного управления.

Установка, осмотр и замена фильтра очистки воздуха

1. Откройте приточную панель и выньте воздушные фильтры. Стр. 193

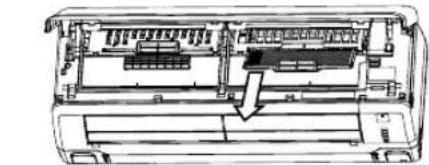

2. Выньте крепления вместе с установленным в них фильтром очистки воздуха из кондиционера.

3. Выпьте фильтр удаления аллергенов (светло оранжевый) из оправы и осмотрите его. Для очистки фильтра удаления аллергенов от пыли или грязи используйте пылесос. Замените фильтр удаления аллергенов, если его невозможно очистить или он использовался более 1 года.

(Фильтр удаления аллергенов необходимо заменять 1 раз в год. Однако действительное время замены может отличаться в зависимости от условий эксплуатации фильтра).

Выпьте фотокаталитический моющийся дезодорирующий фильтр (орапжевый) из оправы и осмотрите его. Периодически удаляйте любую пыль или грязь с фотокаталитического моющегося дезодорирующего фильтра. Если фотокаталитический моющийся дезодорирующий фильтр частично загрязпен, его можно промыть водой. Так как фильтр очень хрупкий, чтобы избежать повреждений, промывайте его только установленным в оправу. После промывки высушите фильтр на солнечном свете. Дезодорирующий эффект фильтра восстанавливается под воздействием солнечного света.

(Не выбрасывайте фильтродержатели. Они пригодны для повторного использования.)

(Не выбрасывайте оправы фильтров. Они должны использоваться снова).

1. Установите фильтр очистки воздуха в крепления и поместите крепления в кондиционер.

• Фильтр удаления аллергенов и фотокаталитический моющийся дезодорирующий фильтр могут устанавливаться с правой или с левой стороны кондиционера воздуха.

• Фильтр удаления аллергенов необходимо устанавливать светло оранжевой стороной вперед.

1. Установите воздушные фильтры и закройте приточную папель. Стр. 193

ОСТОРОЖНО

• Теплообменник может травмировать ваши пальцы.

Для получения нового фильтра очистки воздуха обратитесь к Вашему дилеру.

Элемент Функция Цвет
Фильтр удаления аллергенов	Энергия энзимов используется для снижения количества аллергенов, накапливающихся на фильтре.	Светло-оранжевый
Фотокаталитический моющийся дезодорирующий фильтр	Источники неприятных запахов уничтожаются на фильтре в результате дезодорирующего эффекта.	Оранжевый

Советы по установке кондиционера

Подходящее место для установки

• Не ставьте перед внутренним модулем какие-либо препятствия, которые могут воспрепятствовать нормальной вентиляции и работе кондиционера.
• Не устанавливайте устройство в следующих местах:
  •В местах, где существует опасность утечки воспламеняющихся газов.
  •В местах значительного разбрызгивания масла.
• Где возможны поломки, связанные с установкой прибора рядом с минеральным источником, генерирующим сернокислые газы или на морском курорте, подверженном воздействию морских ветров. Проконсультируйсесь у Вашего дилера.
• Кондиционер воздуха и пульт дистанционного управления должны находиться на расстоянии как минимум 1 м от телевизора или радиоприемника.
  • Проводите дренаж жидкости, полученной в результате осушения воздуха, из внутреннего прибора в месте, где влага отводится полностью.

Следите за уровнем рабочего шума!

• При установке прибора следите за тем, чтобы место установки смогло выдержать вес прибора и не увеличивало уровень рабочето шума или вибрации. Если существует вероятность того, что вибрация может передаваться по дому, закрепите устройство с помощью виброзапцитных прокладок, устанавливаемых между устройством и монтажными деталями.
• Выберите такое место, где холодный или теплый воздух, или шум из внутреннего и паружного модуля не помешают вашим соседям.
• Не оставляйте пикаких препятствий рядом с входным и выходным воздушным отверстием внутреннего прибора. Это может привести к пеправильному функциопированию кондиционера и увеличению уровня рабочего шума.
• Если вы услышите необычный шум во время работы прибора, обратитесь к Вашему дилеру.

Проверки и уход за прибором

В зависимости от условия эксплуатации внутренние части кондиционера могут загрязниться через несколько лет работы. Загрязнение снижает эффективность работы устройства. В дополнение к обычной чистке рекомендуется проводить проверки и техническое обслуживание. (договоречность исправного кондиционера увеличивается)

• Для проведения проверок и технического обслуживания обратитесь к Вашему дилеру или дистрибьютору. (За предоставление этих услуг взимается плата).
• Мы рекомендуем проводить проверки и техническое обслуживание вне рабочего сезона.
• Если шнур питания данного прибора поврежден, его замена должна производиться ремонтной организацией, назначенной заводом-изготовителем, так как в данном случае необходим специальный инструмент.

Возможные неисправности и способы их устранения

Перед тем, как вызвать сервисную службу, пожалуйста, произведите следующие проверки.

Кондиционер не работает.

Возможно, выключен выключатель питания?

Установлен ли таймер в положение "ON"?

Возможно, произошло отключение электроснабжения или перегорел предохранитель?

Если кондиционер воздуха не работает должным образом после того, как Вы проявлели указанные слева проверки, или если у Вас остаются сомпления после ознакомления с информацией на странице 196, или если присутствуют симптомы, описанные на странице 197, отключите питание и обратитесь к своему дилеру.

Слабое охлаждение или отопление

Установили ли Вы термостат на подходящую температуру?

Чист ли фильтр воздуха? (Не засорен?)

Возможно, Вы забыли закрыть двери или окна?

Слабое охлаждение

Возможно в помещение проникают прямые солнечные лучи?

Возможно, в помещении работает источник тепла?

Возможно, в помещении слишком много людей?

В этом кондиционере используется альтернативный хладагент (R410A). Когда вы обращаетесь к вашему дилеру для проведения обслуживания или осмотра, обязательно объясните причину своего обращения.

Примечание

Устройство не удается запустить сразу же после его остановки.(Горит лампочка RUN)	Перезапуск заблокирован на 3 минуты после того, как вы остановили работу устройства для его защиты.Трехминутный таймер защиты в микрокомпьютере автоматически запустит устройство.
При запуске режима HEATING (отопление) отсутствует воздушный поток.Лампочка RUN медленно мигает (1,5 сек. ВКЛ, 0,5 сек. ВЫКЛ.)	Выход воздуха остановлен с тем, чтобы предотвратить выдувание холодного воздуха до того момента, пока не прогреется теплообменник. (от 2 до 5 минут) (программа НОТ КЕЕР (поддержание температуры обогрева))
Воздух не поступает в течение 5-10 минут или не нагревается при работе режима HEATING (отопление).Лампочка RUN медленно мигает (1,5 сек. ВКЛ, 0,5 сек. ВЫКЛ.)	При низкой уличной температуре и высокой влажности прибор иногда автоматически выполняет операцию размораживания. Пожалуйста подождите. В процессе размораживания из наружного прибора иногда капает вода или выходит пар.
При запуске режима DRY (высушивание) отсутствует воздушный поток.(Лампочка RUN горит)	Венителятор внутреннего прибора может останавливаться для предотвращения повторного испарения извлеченной влаги и для сбережения электроэнергии.
В режиме охлаждения COOL из прибора выходит пар.	Это может происходить при очень высокой комнатной температуре и влажности в помещении. Выход пара прекращается при снижении температуры и уровня влажности.
Можно почувствовать запах. Воздух, выдуваемый во время	работы кондиционера, может пахнуть. Это вызвано попаданием в прибор табачного дыма или косметических средств.
Слышен слабый булькающий звук.Этот звук вызван циркулироваписем хладагента внутри прибора.
Слышно слабое потрескивание. Оно вызвано тепловым расширением или сжатием.
Вы слышите шипенье или щелкающий звук.	Это является следствием работы клапана управления хладагента или электрических компонентов.
После перерыва в подаче электропитания и его возобновления устройство не запускается.	Если функция автоматического перезапуска не настроена, устройство не перезапустится. Для перезапуска кондиционера воспользуйтесь пультом дистанционшого управления.
Не принимаются сигналы с пульта дистанционного управления.	Сигналы с пульта дистанционного управления могут не приниматься в случае, если приемник сигналов на кондиционереにもал в зону воздействия црямых солнечных лучей или иного яркого источника света.В этом случае уберите солнечное освещение или ослабьте источник иного освещения.
На выдувных решетках прибора возможно образование влаги.	Если в условиях высокой влажности прибор долгое время не эксплуатировался, на выдувных решетках возможно образование влаги и кашание воды.
Из внешнего блока слышится свистящий шум.	Шум говорит об увеличении или умельпепии скорости вращения компрессора.
Вентилятор не может остановиться сразу же после остановки прибора.	Вентилятор внутреппего прибора : Вентилятор не будет останавливаться после 2 часов, если установлена операция очистки (CLEAN).Вентилятор висппего прибора : Для защиты прибора вентилятор не будет останавливаться в течение приблизительно 1 минуты.
Лампочка RUN будет продолжать гореть, несмотря на то, что работа была остановлена.	Индикатор RUN горит во время выполнения операции очистки (CLEAN).После окончания операции очистки (CLEAN) индикатор погаснет.
Иногда при включении кондиционера в течение непродолжительного времени слышится шипение.	Это связано с прекращением работы другого внутреннего блока.

Обратитесь к своему дилеру

Незамедлительно выключите выключатель питания и обратитесь с Вашему дилеру в любой из нижеошенанных ситуаций:

Постоянно перегорает предохранитель или выключатель.

Оболочка кабеля потрескалась. Кабель питания сильно нагревается.

ОСТОРОЖНО

Если повредился пнур питания, во избежание несчастного случая обратитесь к Вашему дилеру или квалифицированному инженеру, чтобы заменить пнур.

Начинаются неполадки в работе телевизора, радиоприемника или иного оборудования.

Выключатель не включается должным образом.

Во время работы слышен странный шум.

Если наблюдается ненормальная работа устройства, немедленно отключите питание и снова включите его через 3 минуты. Устройство продолжает работать ненормально даже после его перезапуска с помощью кнопки ON/OFF (вкл/выкл) на пульте дистанционного управления.

Лампочки RUN (работа) и TIMER (таймер) на дисплее устройства быстро мигают (0,5 сек. ON (вкл) и 0,5 сек. OFF (выкл)) и не работают.

О многосоставном кондиционере воздуха

Совместная работа

• Кондиционеры воздуха не могут одновременно работать в различных режимах, например, один прибор - в режиме Охлаждения ("Cool"), а другой прибор - в режиме Отопления ("Heat").
• При работе в различных режимах тот кондиционер воздуха, который включился в режим первым, получит приоритет, что означает, что другой кондиционер воздуха, включившийся позднее, будет работать в режиме вентиляции.
• В тех случаях, когда Вам необходимо предоставить приоритет кондиционеру, включенному позднее, Вам необходимо либо остановить кондиционер, имеющий приоритет в данный момент, либо сделать так, чтобы режим работы приоритетного кондиционера совпадал с режимом работы кондиционера, включенного позднее.

Автоматический режим

• Когда переключатель режимов на пульте дистанционного управления установлен на автоматический режим ("Auto"), коэдиционер воздуха автоматически выбирает Охлаждение ("Cool"), Сушку ("Dry") или Сушку ("Heat") в момент запуска в зависимости от температуры в помещении.
• Во время совместной работы нескольких приборов кондиционера воздуха режимы работы могут автоматически изменяться, реагируя на температуру в различных помещениях; в результате это приведет к остановке наружного прибора. В таком случае необходимо использовать режим ОХЛАЖДЕНИЯ (COOL) или ОТОПЛЕНИЯ (HEAT) вместо АВТОМАТИЧЕСКОГО (AUTO) режима. (Это касается только тех ситуаций, когда используется более, чем один кондиционер воздуха.)

Операция регенерации хладагента (масляного)

- Если все внутренние приборы не работают в один и тот же продолжительный период времени, производительность охлаждения или обогрева может быть временно снижена. Это происходит вследствие выполнения процесса регенерации хладагента (масляного) в неработающих внутренних приборах. В это время может быть слышен звук потока хладагента в остановленных внутренних приборах.

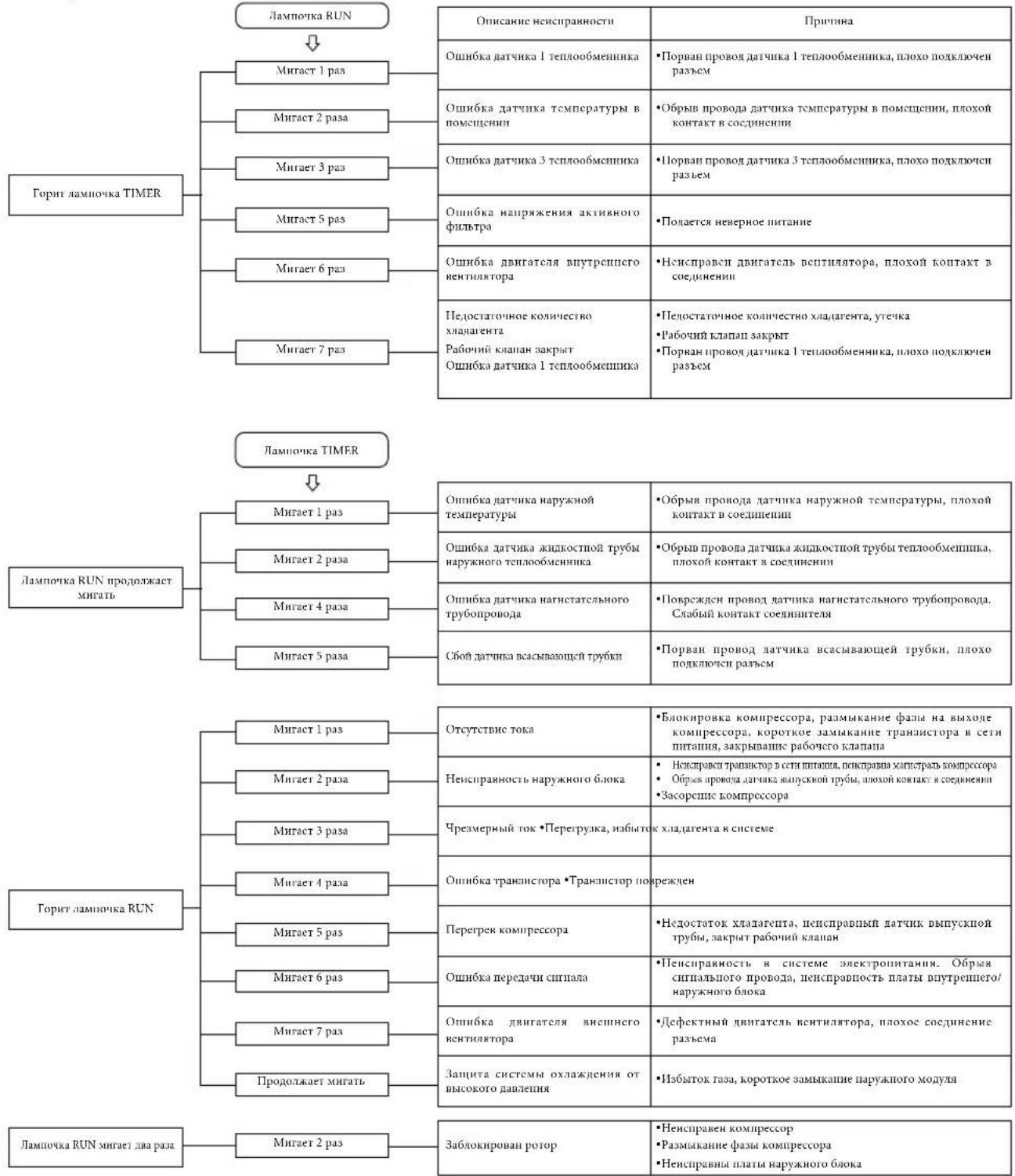

Функция самодиагностики

■ Мы стремимся к постоянному совершенствованию изделий путем установки индикаторов, указывающих на появление каждой из описанных ниже неисправностей:

    F["Лампочка TIMER"] --> G["Мигает 1 раз"]
    G --> H1["Ошибка датчика наружной температуры"]
    G --> H2["Ошибка датчика жидкостной трубы наружного теплообменника"]
    G --> H3["Ошибка датчика нагностательного трубопровода"]
    G --> H4["Сбой датчика всасывающей трубки"]
    H1 --> I1["Обрыв провода датчика наружной температуры, плохой контакт в соединении"]
    H2 --> I2["Обрыв провода датчика жидкостной трубы теплообменника, плохой контакт в соединении"]
    H3 --> I3["Поврежден провод датчика нагностательного трубопровода. Слабый контакт соединителя"]
    H4 --> I4["Порван провод датчика всасывающей трубки, плохо подключн разъем"]

    J["Лампочка RUN продолжает мигать"] --> K["Мигает 1 раз"]
    K --> L1["Отсутствие тока"]
    K --> L2["Нексправнок транвиктор в сети питания, пенсправна магистраль комиссора"]
    K --> L3["Оброя провода датчика выпускной трубы, плохой контакт в соединении Засорешке комиссора"]
    K --> L4["Чрезмерный ток •Перегрузка, избыток хладагента в системе"]
    K --> L5["Ошибка транвистора •Транзистор покрежден"]
    J --> M["Мигает 2 раза"]
    M --> N1["Неисправность наружного блока"]
    M --> N2["Нексправнок транвиктор в сети питания, пенсправна магистраль комиссора"]
    M --> N3["Оброя провода датчика выпускной трубы, плохой контакт в соединении Засорешке комиссора"]
    M --> N4["Чрезмерный ток •Перегрузка, избыток хладагента в системе"]
    M --> N5["Ошибка транвистора •Транзистор покрежден"]
    J --> O["Mигает 3 раза"]
    O --> P1["Нексправнок транвиктор в сети питания, пенсправна магистраль комиссора"]
    O --> P2["Оброя провода датчика выпускной трубы, плохой контакт в соединении Засорешке комиссора"]
    O --> P3["Чрезмерный ток •Перегрузка, избыток хладагента в системе"]
    O --> P4["Ошибка транвистора •Транзистор покрежден"]
    J --> Q["Mигает 4 раза"]
    Q --> R1["Перегрев комиссора"]
    Q --> R2["Недостаток хладагента, пенсправный датчик выпускной трубы, закрыт рабочий клапан"]
    Q --> R3["Ошибка передачи сигнала"]
    Q --> R4["Пенсправность в системе электронитания. Оброя сигнального провода, пенсправность платы внутреншего/наружного блока"]
    Q --> R5["Ошибка двигателя внешнего вентилятора"]
    Q --> R6["Дефектный двигатель вентилятора, плохое соединение разъема"]
    Q --> R7["Запита системы охлаждения от высокого давления"]
    Q --> R8["Избыток газа, короткое замыкание наружного модуля"]

    S["Лампочка RUN мигает два раза"] --> T["Mигает 2 раза"]
    T --> U["Sаблокирован ротор"]
    U --> V["Неисправен комиссора"]
    U --> W["Размыкание фазы комиссора"]
    U --> X["Неисправны платы наружного блока"]
