Ürün Tipi	Elektrikli Depolu Su Isıtıcısı
Marka	Inventum
Model	Modesto
Kapasite	10 litre
Maksimum Çalışma Basıncı	500 kPa (5 bar)
Besleme Gerilimi	230 V
Bekleme Kaybı	21 W
Boş Ağırlık	6,8 kg
Dolu Ağırlık	16,8 kg
Montaj Tipi	Duvara montaj, dikey veya yatay, dolap içi veya süpürgelik arkası
Su Bağlantısı	G1/2" ile birlikte verilen 1 m esnek hortumlar
Tank Malzemesi	Bakır
Tank Garantisi	5 yıl
Parça Garantisi	2 yıl
Sıcaklık Aralığı	10 °C (donma koruması) ila 75 °C
Çocuk Kilidi	Evet, maksimum sıcaklık kilidi
Güvenlik Grubu	Basınçlı sistem için entegre
Bakım	Yıllık kireç çözme, yumuşak bezle dış temizlik
Lejyonella Önleyici	Tavsiye: Uzun süreli duruştan sonra >60 °C'ye ısıtın
Sıcak Dolum	Mevcut seçenek (sıcak su ağına entegrasyon)

Sık sorulan sorular - Modesto INVENTUM

Su sıcaklığı nasıl ayarlanır?

Sıcaklık ayar düğmesini sürekli çevirin. Kilit konumlar: donma koruması konumu (yaklaşık 10 °C), ekonomik konum (45 °C), normal kullanım (60 °C) ve maksimum (75 °C). Gerekirse çocuk kilidini ayarlamak için bir tornavida kullanın.

Su çok soğuksa ne yapmalı?

Termostatın çok düşük ayarlanmadığını kontrol edin. Çocuk kilidi aktifse sıcaklığı sınırlayabilir. Ayrıca su ısıtıcısının suyla dolu olduğundan ve termal korumanın devreye girmediğinden emin olun.

Neden tahliye vanasından sürekli su akıyor?

Bu, çok yüksek su basıncından (bir basınç düşürücü takın) veya vananın kapanma arızasından kaynaklanabilir. Vanayı gevşetmek için birkaç kez çalıştırın. Sorun devam ederse tesisatçınıza başvurun.

Çocuk kilidi nasıl etkinleştirilir?

Sıcaklık düğmesini yıldızlı konuma çevirin. Kırmızı çocuk kilidi tertibatını istenen maksimum sıcaklığa (45 °C, 60 °C veya 75 °C) ayarlamak için bir tornavida kullanın. Düğme daha sonra bu değeri aşamaz.

Cihazın garantisi nedir?

Bakır tank 5 yıl, diğer parçalar satın alma tarihinden itibaren 2 yıl garantilidir. Garanti yalnızca kurulum ve kullanım kılavuz talimatlarına uygun olduğunda geçerlidir.

Su ısıtıcısının kireci nasıl çözülür?

Cihazın yılda bir kez, özellikle suyun sert olduğu bölgelerde (12 °dH'den fazla) kireç çözme yapılması önerilir. Bu işlem için tesisatçınıza başvurun.

Su ısıtıcısı yatay olarak monte edilebilir mi?

Evet, Modesto dikey veya yatay olarak, örneğin bir süpürgelik arkasına veya mutfak dolabına monte edilebilir. Düzgün seviyede olduğundan ve bağlantıların erişilebilir olduğundan emin olun.

Su sızıntısı durumunda ne yapmalı?

Elektrik beslemesini kesin ve kapatma vanasını kapatın. Basıncı azaltmak için bir sıcak su musluğu açın. Suyu toplayın ve tesisatçınıza başvurun. Cihazı asla kendiniz tamir etmeyin.

Su ısıtıcısı nasıl boşaltılır?

Cihazı fişten çekin, ana vanayı ve güvenlik grubu kapatma vanasını kapatın. Bir sıcak su musluğu açın, ardından esnek hortumları çıkarın. Cihazı soğuk su borusu aşağı bakacak şekilde eğerek tamamen boşaltın.

Lejyonellaya karşı hangi önlemler alınmalı?

Lejyonella oluşumunu önlemek için, uzun süreli bir duruştan sonra sıcaklığı en az 60 °C'ye ayarlayın. Cihaz günlük kullanılmıyorsa sıcaklığı 60 °C'de tutun. Sıcak su düzenli olarak kullanılmalıdır.

KULLANIM KILAVUZU Modesto INVENTUM

Bu kazan sattim almalka guvonli ve kaliteli bir urun sahib oldunuz. Bu Inventum kazan mutfaga veya lavaboya yedek hazneden, boklemeden, dogrudanan sicak su saglar. Cok buyuk saksiklik farhigi olmadan yuksekbir aktma hizi ile size rahat bir sicsak su konforu saglar.

Tum Inventum kazanlar en agir kalite
sartanna uyarlar,buna erunj tukotimi de
dahildir. Omegin, kazanim izolasyonu ijn
klorofloro karbon (CFC) icermeyen yuksek kaliteli materyal kullanilmstur. Bu
sokidte erunj kaybinin minimum olmasi saglanmstur.

Uygunluk beyani

Inventum ISO 9001 tertifikali bir girismir.
Inventum, on yüzde belirtilen kazannagagidaki nomlara uygünlu österreichinii beyn erder.

Dusuk gerilim talatim 73/23/EEG EMC-talatim 89/33/EEG

Uygunluk normlan: EN 60335-1 EN 60335.2.21 EN 50082-1 EN 55014 EN 61000.3.3 EN 61000.4.5

4.1 Temizleme tr-4
4.2 Giris kɒmbinasyonu tr - 4

5 Arzalar tr-4
6 Legionella onlemi tr-4
7 Kullanim omru tr-4

Cocuk Emniyeti Kullanim
Kilavuzu tr-5

MONTAJ KILAVUZU

7 Depolama ve nakliyat tr - 6

7.1 Ambalaj icerigi tr-6
7.2 Ambalaj ve cevre tr-6

8 Teknik özilikler tr - 6

9 Montaj on hazirliklan tr - 6

9.1 Yerel montaj talimatlari tr - 6
9.2 Montaj kosullary tr -6
9.3 Baglanty kosullary tr - 6
9.4 Istège bagli parçalar (tedarik edilmemistir) tr - 6

10 Montaj tr-6

10.1 Kazanin montaji tr-6
10.2 Su dagitm sebekesi baglantisi tr-6
10.3 Pis su sebekesi baglantisi (basinci sistemde) tr-6
10.4 Kazanin doldurulmasi tr-6
10.5 Elektrik baglantisi tr-6

11 AÇma ve kapama tr-7

11.1 Cihazi calistirma tr-7
11.2 |slev kontrlü tr-7
11.3 Cihazi kapama tr-7

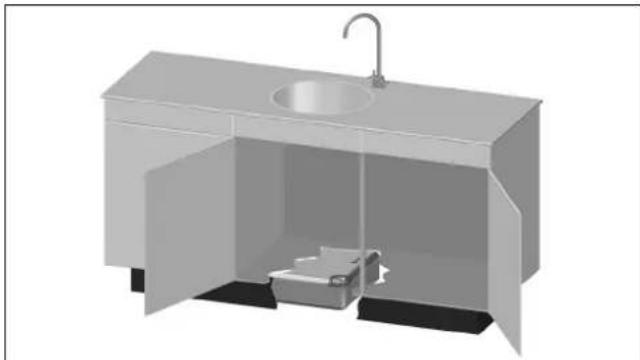

11.4 Kazanin bosaltimasi tr-7

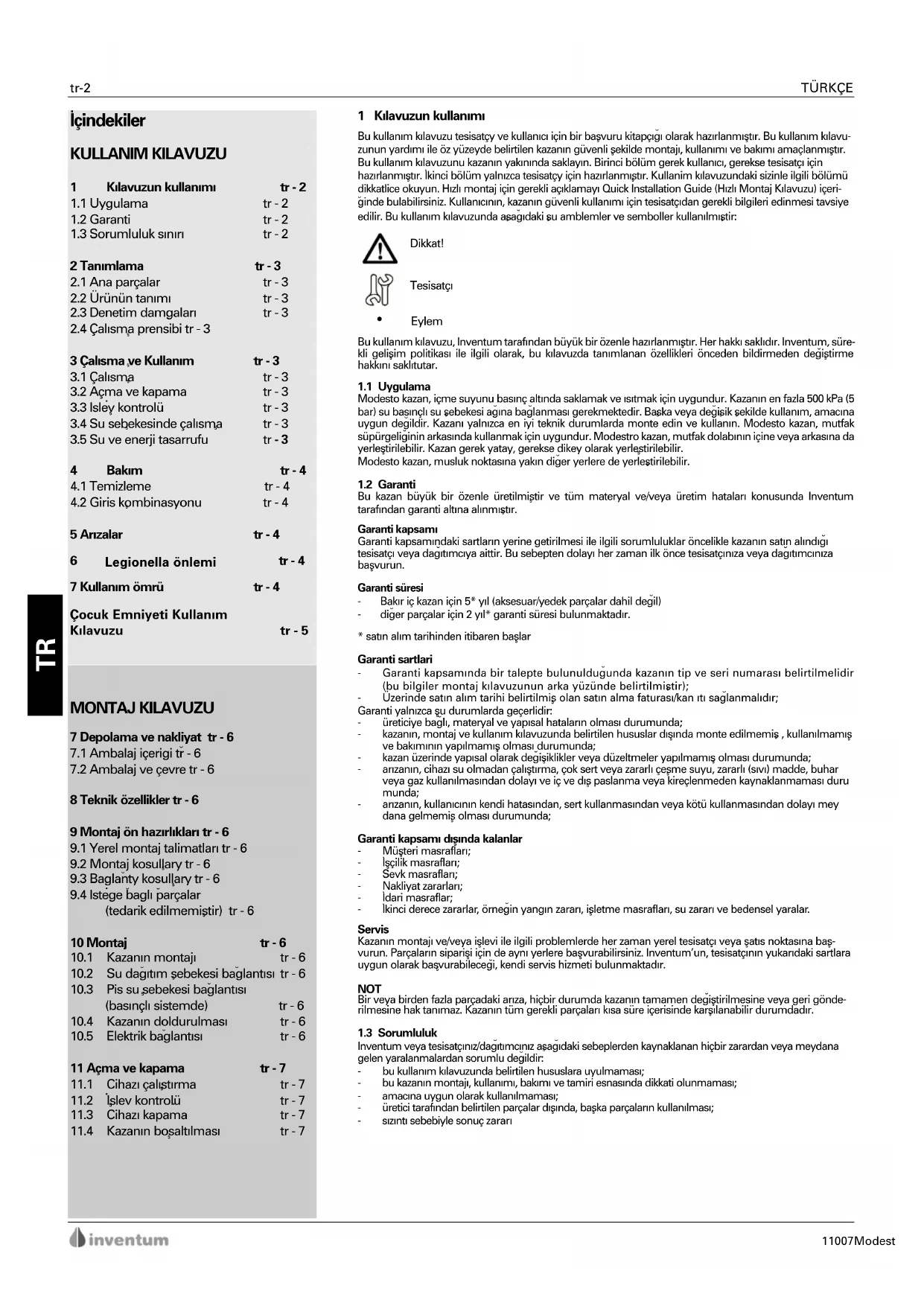

1 Klalavuzun kullanimi

Bu kullanim klavuzu tesisatcy ve kullanici icin bir basvuru kitapigi olarak hazirlanmistir. Bu kullanim klavuzun yardimi ile oz yüeyde belirtilen kazanin güvenli sekilde montaji, kullanimi ve bakimi amaçlanmistir. Bu kullanim klavuzunu kazanin yakininda saklayin. Birinci böümüm gerek kullanı, gerekke tesisatci icin hazirlanmistur. Ikinci böümümyalınzca tesisatcy icin hazirlanmistir. Kullanim klavuzundaki sinizle ilgili bolümü dikkatlice okuyun. Hzl montaj icin gereki aqıklamayi Quick Installation Guide (Hzl Montaj Kilavuzu) igerinde bulabilirsiniz. Kullanıncin, kazanan Güvenli kullanı icin tesisatçidan gerekli bilgileri edinmesi tasyi edilir. Bu kullanim klavuzunda asagidaki su amblemler ve semboller kullanilmistir:

Dikkat!

Tesisatci

.

Eylem

Bu kullanim klavuzu, Inventum tarafindan buyuk bir ozenle hazirlanmstir. Her hakki saklidir. Inventum, surekli geligi politikasi ile ilgili olarak, bu klavuzda tanimlanan ozellikleri onceden bildirmeden degistirme hakkin saktitutar.

1.1 Uygulama

Modesto kazan, icme suyunu basinc altenda saklamak ve istmak icin uygundur. Kazanin en fazla 500 kPa (5 bar) su basinci sebekesi agina baglanmasi gerekmektedir. Baska vya degisik sekilde kulanim,amacina uygun degildir. Kazani yalinizcan en iyi teknik durumlarda monte edin ve kulanin. Modesto kazan, mutfak supurgeliginin arkasinda kullanmak icin uygundur. Modestro kazan, mutfak dolabinin icine vya arkasin da yerleştrilebilir. Kazan gerek yatay, gerekke dikey olarak yerleştrilebilir. Modesto kazan, musluk noktasina yakin diger yerlere de yerleştrilebilir.

1.2 Garanti

Bu kazan buyuk bir ozenle uretilmistir ve tum materyal ve/veya uretim hatalan konusunda Inventum tarafindan garanti altina alinmistir.

Garanti kapsami

Garanti kapsamindaki sartlarin yerine getirilmesi ile ilgili sorumluluklar oncelikle kazarin satin alndigi tesisatci vya'dagitmciya aittir. Bu sebepten dolayi her zaman ilk once tesisatciniza vya'dagitmcinza basvurun.

Garanti suresi

• Bakir ic kazan icin 5^* yil (aksesuar/yedek parcalar dahil degil)
  -diger parcalar icin 2yI* garanti suresi bulunmaktadir.
• satin alim tarihinden itibaren baslar

Garanti sartlari

• Garanti kapsaminda bir talepte bulunuldugunda kazanin tip ve seri numarasi belirtilmelidir (bu bilgiler montaj klavuzunun arka yuzunde belirtilmistir);
  Uzerinde satin alim tarihi belirtilmis olan satin alma faturasi/kan iti saglanmalidir;

Garanti yalnizca su durumlarda gecerlidir:

• ureticye bagli, materyal ve yapisal hatalarin olmasi durumunda;
• kazanin, montaj ve kullanim kilavuzunda belirtilen hesuslar disinda monte edilmemis , kullanilmamis ve bakimin yapilmamis olmasi durumunda;
• kazan üzerinde yapisal olarak degisiklikler veya dizeltmeler yapilmamş olmasi durumunda;
• arizanir, cihazi su olmadan calistirma, seks tert veya zararil geleme suyu, zararli (svi) madde, buhar veya gaz kullanlmasindan dolayi ve ic ve dig paslanma veya kireclmeneden kaynaklanmaması duru munda;
• arzanin, kullanicin kendi hatasindan, sert kullanmasindan vya kotu kullanmasindan dolayi mey dana gelmemis olmasi durumunda;

Garanti kapsami disinda kalanlar

Musterimasaflan;
- lscilik masraflari
Sevk masraflan;
- Nakliyat zararlar;
Idari masraflar
- Ikinci derece zararlar, ornegin yangin zarari, isletme masraflari, su zarari ve bedensel yaralar.

Servis

Kazanni montaji ve/yeya isle iligi problemerde her zaman yerel tesatci veya satis noktasina basvurun. Parcalarin siparisi ici de ayni yerlere basvabilirsiniz. Inventum'un, tesatcinn yukandaki sartlaruygunormalak basvabulilecegi, kendi servis hizmeti bulunmaktadir.

NOT

Bir veya birden fazla parcadani anza, hicbir durumda kazanin tamamen degistirilmesine vya geri gondere-limesine hak tanimaz. Kazanin tum gereki parcalan kisa sure icerisinde karsilanabilir durumdadir.

1.3 Sorumluluk

Inventum veya tesisatcinci/dagitmcinci asagidaki sebeplerden kaynaklanan hiqbir zaridan veya meydana gelen yaralanmalardan sorumlu degildir:

bu kullanim kilavuzunda belirtilen hususlara uyulmamasi;
bu kazanin montaji, kullanimi, bakimi ve tamiri esnasinda dikkati olunmamasi;
amacina uygun olarak kullanilmamasi;
- ureticarafindanbelirtilenparcalardisnda,baskaparcalarinkullinmasi;
sizi tsebebyle sonuc zarari

2 Tanimlama

Bu kazan ceşme suyunu saklamak ve isttmak amacílya tasarlanmistr. Kazanin icinde, 10 litre su kapasitetii izole edilmis bir ic kazan bulunmaktadir. lc kisma yerlestirilmis alan elektrkli istici aleit, suyu isitr. Kazan, sicak ve soguk su baglantilari araciligiyla su sebekesi agina baglana bilir.

2.1 Ana parcalar

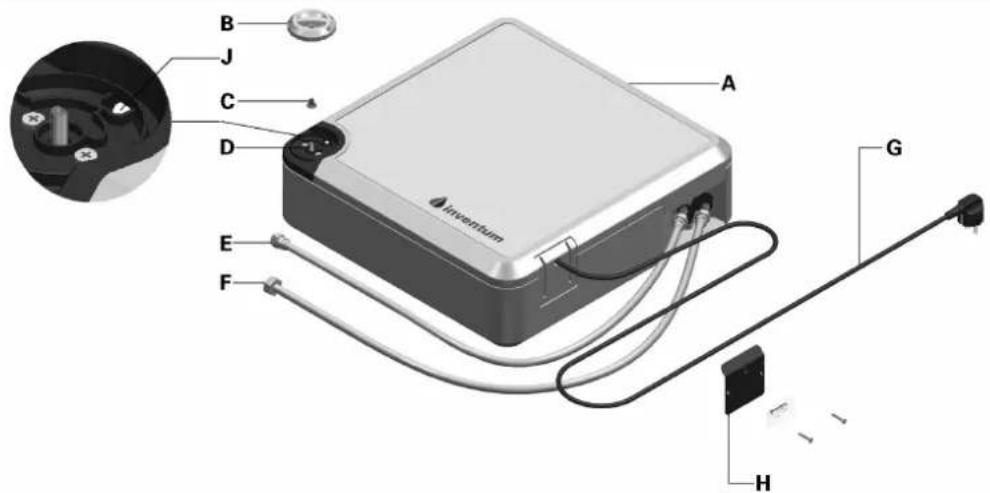

Ana parcalar 1. sayfadaki sekil 1'de gosterilmektedir.

2.2 Urunun tanimi

Model plakasi asagidaki su unsurlari belirtir:

• urünün adi;
• urun tip numarasi;
• seri numarasi;
• hacin [L];
  denetim damgalari;
• calisma basinci [kPa veya bar];
• gucu [W];
• elektirik baglanti sarti/guc kaynag [V]
• CE damgasi;
• neme karsi dayaniklik.

2.3 Denetim damgalari

Gecerli olan denetim damgalari, model plakasinda belirtilmistir.

2.4 Calisma prensibi

Modesto

Basinclisystemde(sekil2.1)

Soguk ceşme suyu, giris kombinasyonu araciligiyla kazan ilçine girer. Termostat ve elektrikli istici alet suyun ayarlanmş olan seviyeye kadar isinmasini saglar. lsinma dolayisiyla su genlesir, bu sebepten dolayi kazan icindeki basinç artar. Olusan bu asiri basinc, giris kombinasyonunu Yük bosaltma ventili ile kontrl altinda tutulur/dengelenir.

Basinçsiz).[sekol 2.2]

Bu uygulamada, giris kombinasyonu kullanilmaz. Basincsiz ozel ikili musluk, genlegmis suyun akmasini saglar. Isinma suresi boyunca, ayarlanmisi sicasikiga ulasilincaya kadar musluk damlatir. Muslugun bu damlatma islemi onlenmemelidir/engellenmemelidir.

Modesto Hotfill

Giris kombinasyonlu system (sekil 2.3)

Kazan, sicak su sebeke agina baglanir.
Kullanim esnasinda kazan, ana sicak su kaynagindan gelen su ile dogrudan doldurulur, bu sekilde sicak suyun akisinin devam etmesi saglanir. Termostat ve elektrikli istici alet, suyun ayarlanmis seviyeye kadar isinmasini saglar. Isinma dolayisiya su genlesir, bu sebepten dolayi kazan icindeki basinc artar. Olusan bu asiri basinc, giris kombinasyonunu Tun Uk bosaltma ventililekont alinda tutulur/dengelenir.

Sekil 2.1 Basincli sistemin calisma prensibi

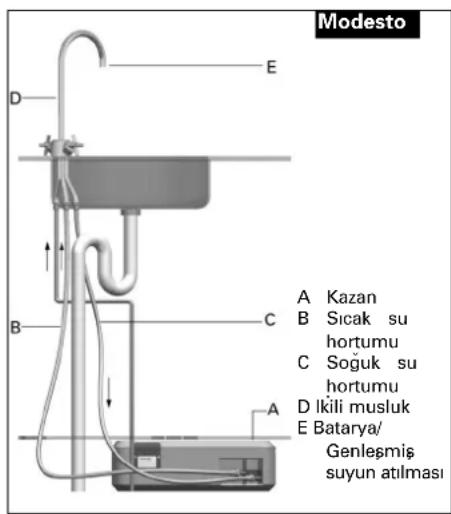

Sekil 2.2 Basinçsiz sistemiç calisma prensibi

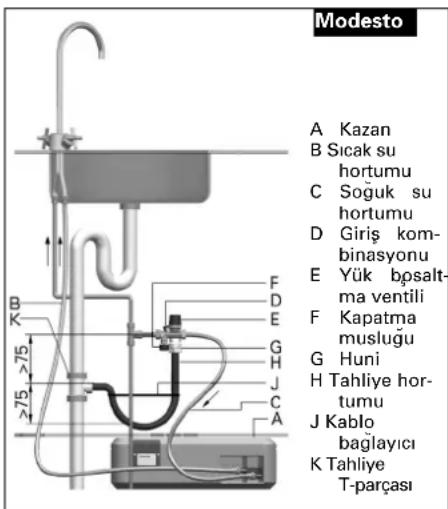

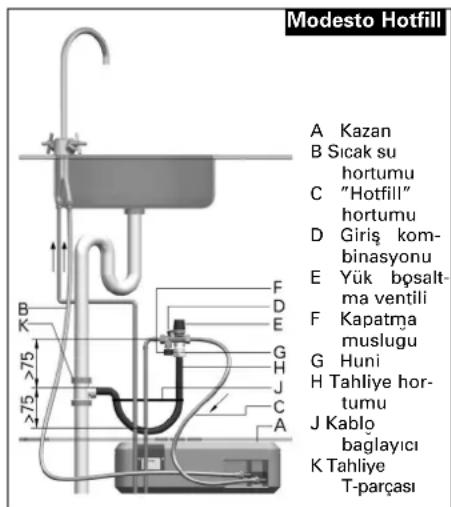

Sekil 2.3 Basinci sistemin calisma prensibi, "Hotfill"

3.1 Calisma

Sicaklik ayar dugmesi kademesiz olarak ayarlanabilir. Dugme, gerek yatay, gerekke dikey pozisyonlarda dugmenin yan tarafinda bulunan disler ve sicaklik derecelendirmesi ile ayarlanabilir.

- Minimum:

Don sicakligindan yuksek konum (^*)

Sicaklik ortalama 10^ civarindadir;

-45°C:

Enerji tasarruf modu. Bu sicaklik derecesi orne-gin ellerin yikanmasi ve durulanmasi esnasinda kullanilabilir. Bu sicaklik derecesi, buhar kazann-daki kireçlenmeyi azalir;

-60°C:

Bu sicaklik derecesi bulasik yikamak icin kulanlabilecek bir derecedir;

-75°C:

Maksimum konum. Bu derece sicak vya cok sicak su icindir. Kazan 40^ lik ortalama 20 litre su saglar.

Cocuk emniyeti

Istenildigi takdirde, sicaklik ayar dugmesinin ayari;cocuk emniyeti saysinde sinirlandirilabilir.(sekil 3)

• Pozisyondaki sicaklik ayar dugmesini yildiz ile cevirin;
  Kirmizi coccus emniy-etini tornavida yardimyla istenilen sinirama pozisyonun sevirin;
• Bujslemden sonraddugme,ayarlanmispozisyondan baskabirpozisyona cevirelemez.

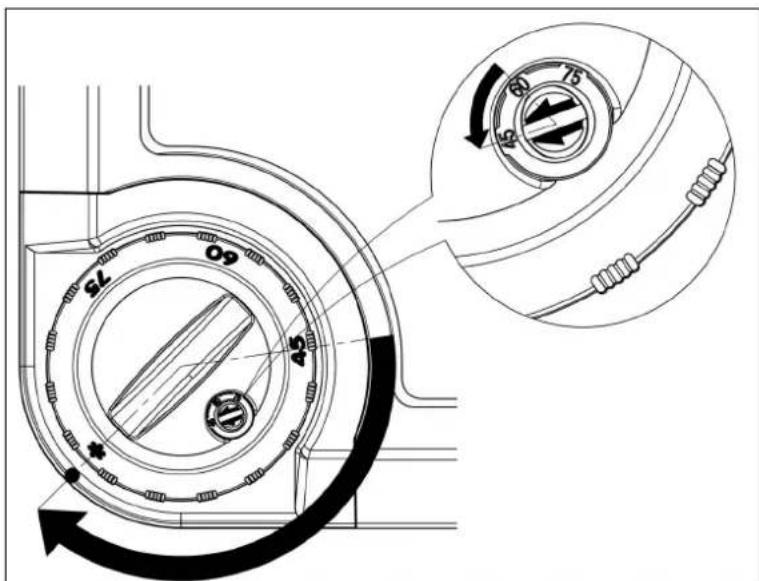

Sekil 3 Cocuk emniyeti sicaklik ayarlama dugmesi

Kisaltim talimat incn bkz. sayfa 5

3.2 AÇma ve kapama

Kazanin su ile bolu dolu olup olmadigi nki kontrol edin!

Kazan, duvar prizi araciligiyla elektrik agina baglanir.

Cihazi calistirmak icin cihazin fisini prize sukun;
Cihazi kapatmak icin cihazin fisini prizden cikarn veya termostat duğmesini ** (Don sicakligin-dan yuksek) pozisyonuna getirn.

3.3 Islev kontrlu

Basincli system

Kazan, genlemsis suyun yuk boasltma ventilinden damlamasi ile suyu istir.

Basinçcsiz system

Kazan, genlesmi suyun musluk agzindan damlasisi ile suyu isitr.

3.4 Su sebekesinde calisma

Ornegin su sebekesindeki calismalardan dolayi sularin kesilmesi durumu sonrasinda - suyun tekrar gelmesi ile - soguk su muslugundan su tekrar aberraklasana kadar durulama yapin/suyu aktin.

3.5 Su ve enerji tasarrufu

(Sicak) suyu bilinci kullanarak, cevreyi korumus ve su ve erjeri tasarrufu yapmis olursunuz.

4 Bakim

Suyu sert/kireci bir bolgede (12^) dan yuksek) yasiyorsaniz kazanimiz yllik olarak direkten arindirin.

4.1 Temizleme

Kazanin diyüzeyi yumusak bir temizlik bezi ve asindirici olmayan temizlik maddesi ile temizlenebiril.

4.2 Girls Kombinasyonu

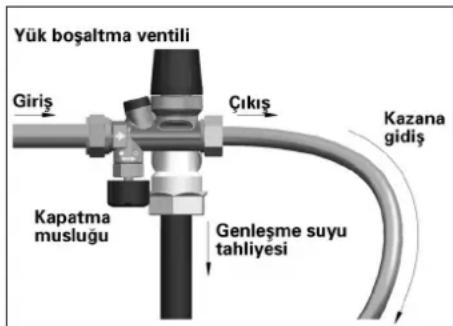

Yuk basaltma ventilin (sekil 2.1 ve 2.3), genlesmis suyu sorunsuz olarak kazandan sorunsuz olarak disari verip vermedigin belirli arahiklarla kontrl edin.

Giris kombinasyonundaki yuk bosaltma ventilinin bosaitilmasi/tahliyesi atmoseferle akig temasta olmaldir.

Kirec olusumunu onlemek ve tikanmadigi kontrol etmek amacyla giris kombinasyonundaki yuk bosaltma ventilinin beiliri araliklara dokulmesi gerekmektedir.

5 Arizalar

Bir Inventum kazan cok guvenilir bir kazandir. Buna karsilik beklenmedik bir anza Meydana gelirse anza tablosunda (tablo 1) belirtilen talimatlar uygulayin.

Arizanin verilen talimatlarla gideri-lememesi durumunda tesisatciniza basvurun!

Asagidaki bilgileri tesisatciniza bildirin:

• urun adi;
• urun tip numarasi;
• seri numarasi.

Hicbir sekilde kendiniz tamir yamayin.
Tehlikeli bir durum olusabilir, ayrina ürünun garantişi cegersiz olur.

Cihazin elektrik kablosu arizalanirsa ve/veya hasar gortse, tehlikeli durumlarin onlenmesi icin bu kablonun yalnizca Inventum servis hizmeti tarafindan degistirlimesi gerekir.

6 Legionella onlemi!

Mufkak zaki sicak suyun her gun gerekli oldugu mufk muslugun hemen yakinunda kullanilmasi icin tasarlanmigtur. Su sicakligi uzun sureligine 45^ den dahya yuksekse ve sicak su her gun kulanlirsa, legionella enfeksiyon tehlikesi yoktur (Not: Asinda "cok dusuk legionella enfeksiyonu tehlikesi vardir" sekinde belirtilmidir).

Her turlu riski ortadan kaldirmak amaciyla, cihazin uzun sure calistirilmamasindan sonra suyun bir kere 60^ nin uzerinde isitilmasi ve ardindan sicak suyun bir dakika sureyle aktilmasi onerilmektedir.

Mufkazan duin kullanildiginda (ornegin bir karavanda) vya uzun bir sure inci duzenli olarak sicak su kullanlmadiginda, sicaklin 60 ^ C ye ayarlanmasi onerilmektedir.

Saklama sicutligrı	Legionella gelisimi	Günlük sicut su kullanı	Öneri
< 25 °C	Gelisim yok	Gereklidehyil	Yalnizca donmayı onleynayar
25 - 40 °C	Gelisim mümkıncı	Gerekli	Önerilmeyenayar
45 - 60 °C	Gelisim mümkıncıdehyil	Gerekli	Yalnizca mutfakta kullanım icin
> 60 °C	Legionella bakterisi olür	Gereklidehyil	Her zaman güvenli

Ayarlanmisi kazan sicutliklarinda legionella enfeksiyonu tehlikesi

DIKKAT!

En yüksek sicutluk seviyesine ayarlanmís kazan, yangin tehlikes olusturabilir (özellikle Çocuklar icin).

7 Kullanim omru

Inventum tarafindan kullanlan tum materyaller, cihazin kullanim omrunun sona ermesi sonrasinda ve/veya cihazin imhasi durumunda cevreye zarar vermeyeck materyallerdir.

Tablo 1: Ariza tablosu

Cocuk Emniyeti Kullanim Kilavuzu

Cocuk emniyetiyle ayarlanabilen(Maximum sicutlik duzeyi sinirlandir ilabilir.

• Yanmaları onler
  Enerji tasarrufu saglar
• Cocuklar icin emniyetli

• Asir kirec birikimini onler

• Termostat dugmesini donmayi onleyen konuma cevirin ()

1. Kirmizi;cocuk emniyetini uygun bir tornavidayla istenilen maksimum sicakliga getirin.

Ayarlanabilen maksimum sicaklik su sekilde sinirlandirilabilir:

45°C -Enerji tasarruf modu (>16°dH cok sert suyun bulundugu bollgelerde tavsiye edilir)
60°C -Normal kullanim (fabrika ayari)
75^ -Maksimum sicutlka su (yalnizca < 12^ yumusak suyun bulundugu bolgelerde tavsiye edilir

1. Sıçakkıduğmesi artık ayarlanan değerin üzerinde bir sıçakkı getirilemez.

MONTAJ KILAVUZU

7 Depolama ve nakliyat

Cihazin, fabrikanin original ambalajinda saklanmasi/depolanmasi gerekmektedir. Bu ambalajdis yuzunde belirtilen talimatlara/uyarilara uyulmaldir.Depolama/saklama yeri kuru olmail ve ambalaj zarar gormeyecek sekilde duzenlenmis olmaldir.Cihazin korunmasi amaciyla, nakiyat esnasinda orijinal ambalajin hasarsiz olmasi gerekmektedir.Cihazi,tasima aracina kaymayacak sekilde yerlestirin.Montaj yerine ulasincaya kadar cihazi ambalajinda tutun.

7.1 Ambalaj icerigi

Asagidakiler ambalaj icinde bulunmaktadir:

-Kazan
- Kullanma kilavuzu
-Hizl montaj talimatlari
- Baglanti seti

7.2 Ambalaj ve cevre

Cevreyi korumak amaciyla yapmaniz gerekenler:

• Kartonu, donusjumlu kullanim amaciyla eski karton ve kagit atik copune atin;
• Diger ambalaj atiklarini, normal cöp kutusuna atin;

8 Teknik ozellikler

Kazanin teknik özellikleri ile ilgili olarak asagidakilere bakin:

-Urun tipi/model plakasi (sekil 1);

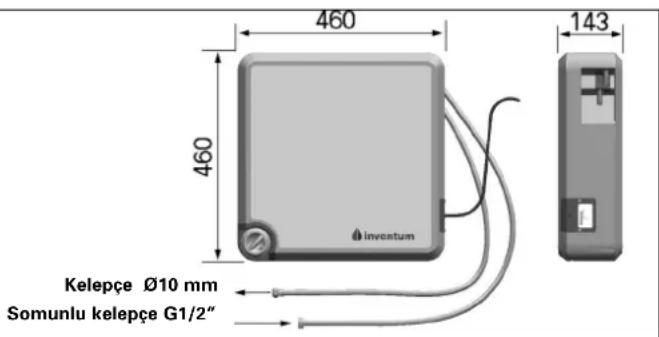

- Olcüler (sekit 4).

9 Montaj on hazirliklari

9.1 Yerel montaj talimatlari

Kazanin montaji esnasinda, elektrik ve sudagitim sirketlerininki gibi yerelet hesisat/montaj talimatlari din dikkate almalisiniz.

9.2 Montaj kosullari

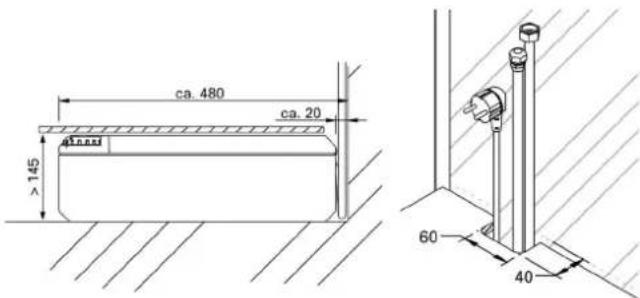

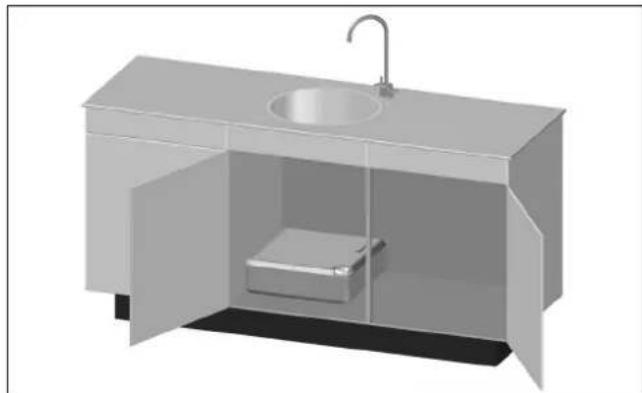

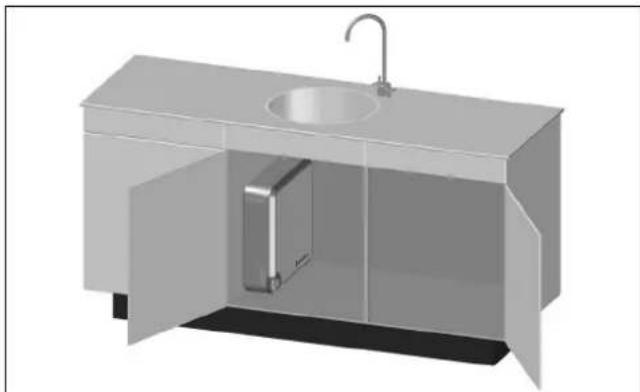

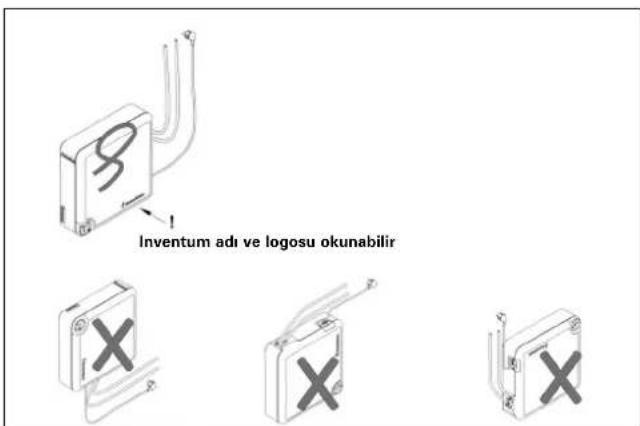

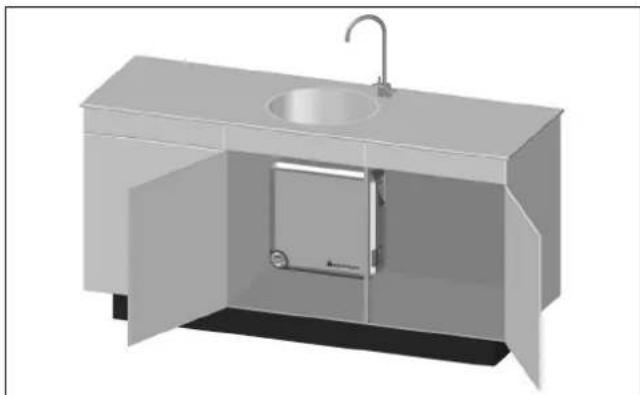

Sayfa 6 da verilen orneklere (sekil 6,7,8 ve 9)
gore kazanin yerlestirilecegi yeri belirleyin.
Burada dikkate almaniz gereken hususlar sunlardir:

Kazanin, giris, kombinasyonunun, su sebekesinin ve tahliyen/pis su sebekesinin 0^ den yuksek sicaklikta bir yerde bulun masi;
Kazanin yerlestirildigi yerin diz olmasi ve ici dolu kazanin agirligini tasiyabilecek olmasi;
- Kazanin gerektiginde servis ve bakim icin ulasilabilir olmasi.

• Yakinda elektrik baglantilari bulunmaktadir veya baglanti yerleistirilebilir;
• Elektrik baglantisi yapmak icin toprakli duvar prizi kullanilmaktadir;
• Yakinda su sebekeleri bulunmaktadir veya yerlestirilebilir/saglianabilir;
  Giris kombinasayonu ve kazan arasina hicbir zaman bir kilit yerlestirilmez;
  -Yukbosaltmaventilindenatilan genlemsis su,pisusbaglantisaracligilekanalizasyonaakitllr;
• Tedarik edilen giris kombinasyonunun 6 bar'lik bir acilma basinci vardir (ve bu kazanin calisma basinci ile aynidir);
  1 metre uzunlugundaki esnek baglanti hortumlarin baglantis kiazana fabrika tara-findan yapilmistir ve sisinti kontrolerii yapilmistir. Bunlarin cikarilmaması onerilir.

9.4 Istegé bagli parçalar

Basincli sistemde

• Su sebekesinin basincin 5 bar'dan yuk-sek olmasi durumunda bir reduksiyon vanasi* gerekmektedir.

Basiszisstemde

-Basincsizikili musluk*
* Ürünle birlikte verilmemektedir!

10 Montaj

10.1 Kazanin montaji

Cihazi dokrudan diz bir zemine yerleştiniz.

10.2 Su dagirim sebekesi baglantisi

Kelepcelerin ve baglantilarin montaji esnasinda baglantilarda ve cihaza ait parcalarda donmelerin ve burgularin olusmasini onlemek amacyla her za man 2 somun anahtari kullanin.

Modesto ile tedarik edilmis olan yeni esnek baglantlarin, yeni kazanine montaji esansinda kullanilmasi gerekir. Eski baglanti hortumlaminin tekrar kullanilmamasi gerekir.

Basilisistem (sekil 2.1 veya 2.3)

• Oncelikle, kazana baglanacak olan tum su sebekelerini/borulari iyime aktin (özellile yeni insaatlarda bu ckönemidir);
• Su sebekesinin ana muslugunu kapatin;
• Kazanin soguk su baglantisini giris kombinasonyuna baglayin (G 1/2" somunlu kelepce);
• Su sebekesinin basincin, giris kombinasyonunn kapanma basincindan yuksek olmasi durumunda giris kombinasyonuna reduksiyon vanasini akinti yonunn tersine monte edin;
  Giriş kombinasyonunu boguk su sebekesine veya-Modesto Hotfill de-ana sicak su kaynaginn sicak su sebekesine (hotfill-sebekesi) baglayin.
• Muslugun soguk su baglantisini soguk su sebe-kesine baglayin;
• Kazanin sicak su baglantisini (10 mm kelepçé) muslugun sicak su baglantisina baglayin.

Basincsiz system (sekil 2.2)

• Oncelikle, kazana baglanacak孕期 tum su sebekelerini/borularin iyice aktin (özellkleyeni ingaatlarda busciousemlidir);
• Su sebekesinin ana muslugunu kapatin;
• Kazanin soguk su baglantisini muslugun soguk su baglantisina baglayin (G 1/2" somunlu kelepce);
• Muslugun soguk su baglantisini soguksu sebekesine baglayin;
• Kazanin sicak su baglantisini (10 mm kelepçeh) muslugun sicak su baglantisina baglayin.

10.3 Pis su sebekesi baglantisi (basincli systemd)

Tahliyenin T parcasini kanalizasyon borusuna monte edin ve esnek tahiye hortumunu semaya (sekil 2.1 ve 2.3) gore baglayin. Burada, koku olusumunu engellemek amaciyla kablo baglayiciy yerlestirmeyi unutmayin.

Giris kombinasyonundaki Yük bogaltma
ventilinin ciksinn baglandigi (ana) pus su
borusunun sureki asagi bir yonde ve 0^ scaiklitan daha yüsek bir sicak ortama
yerleistirlimesi gerekmektdir.

§ekil 4a Giris kombinasyonu ayrinti sekil

10.4 Kazanin doldurulmasi

• Sicak su muslugunuainers;
  Giriş kombinasyonunun kapatma muslu-gunu atan (basinçısysteme);
• Su sebekesinin ana muslugunu acin;
  Kazana su giris cikisini iyice yapin;
  Cihazin sizi nti yapip yapmadigi konrol edin.

10.5 Elektrik baglantisi

Cihazin elektrik agina baglanmasindan once kazarin suyla tamamen doldurulmug olmasi ve cihazin sisinti yapmiyor olmasi gerekmektedir.

Cihazin, toprakli duvar prizine baglanabilmesi icin 1,5 metre uzunlugunda toprakli fsi li elektrik kablosu vardir.

Hacim 10 L
BeklemedeGPC;tuketimi 21 W
Bosken agreligi 6,8 kg
Doluyken agreligi 16,8 kg

Sekil 4 Olcüler

Sekil 5 Elektrik Baglanti Semasi

TR = Sicaklik ayarlayici
TB = Sicaklik sinirlayi
N = Sifir baglantisi
L = Devre baglantisi

11 AÇme ve kapama

11.1 Cihazı calistirma

Cihazin suyla tamamen dolu olup olmadigi ve cihazin sizi nti yapip yapmadigi kontrl edin;
Cihazi elektrik agina baglayin.

lyi sekilde calismasini garanti etmek amaciyla cihazin, monte edildikten ve suyla doldurulduktan sonra uc ay icerisinde calistirmasi gerekmektedir.

11.2 Islev kontrlu

Cihazi calistirdiktan sonra asagidaki su noktalar kontrol etmeniz gerekmektedir:

• Genlesmis, suyun yuk bosaltma ventilinden veya basinsiz ikili musluktan damlayip damlamamasi. Bu, suyun isinmasi esnasinda kazan icinde olusan yuksek basincin dengelenmesi icin onemlidir;
• Kullanimdan 30 dakika sonrada, cihazin sizi tipapip yapmaması.

11.3 Cihazi kapama

Cihazin elektrik agina olan baglantisini kelin. Su sebekesinin ana muslugu normalde oldugu gibi aqik kalibilir.

11.4 Kazanin boşaltilması

Cihazin fisini duvar prisinden cekin;
- Su sebekesinin ana muslugunu kapatin;
- Girls kombinasyonunukapatma muslugu-nu kapatin;
- Sicak su muslugunu acin;
- lsterseniz akan suyu bir kaba doldurun;
Kazanin su baglanti hortumlarin giris kombi-nasyonundan ve sicak su muslugundan sikun;
Cihazi, soguk su baglantisi cesmeninicine gelecek sekilde ve sicut su hortumunu yukari dokru tutarak yatay olarak tutun. Bu sekilde, kazanin icindeki su tahliye edilecektir.

Sekil 6 Slide-in kazanin supurgelik arkasina yerleştilmesi

Dikkat: Ayar ayakiklarin mutfak dolabi altina dokru sekilde yerlestirlimesi ile ilgili talimatlari takip edin. Supurgeligi yerlestirmeden once termostati dikkatice ayarlayin.

Elektrik kablosunun dolap tabanindaki aciklktan yukari doku cikmasini saglanmaldir. Kullanim esnasinda elektrik fisinin ulasilabilir bir duvar prisine takilmasini saglayin.

Sekil 10 Boru sebekesi ve aciiklik olcu orneigi

Sekil 7 Slide-in kazanin yatay olarak mutfak dolabina yerleştilmesi. Istediginiz takdirde kazanin hemen üstüne bir dolap rafi yerleştrebilirsiniz. Bunun üstüne istege baglı olarak esya/malzeme konulabilir. Bu sekilde termostat dugmesi ulasilabilitir kalir.

Şekil 8 Slide-in kazanin dikey olarak mutfak dolabinin sol veya sag tarafina yerleşirilmesi (tahliyenin pozisyonuna baglı olarak)

Şekil 9 Slide-in kazanin mutfak dolabi arkasına dikey olarak yerleştilmesi

Dikkat: Kazan, mutfagin arkasindaki montaj/tesisat alanina da yerleştrilebilir.

Sekil 11 Dikey sekilde dokru yerlestirme

Geinstalleerd door:

Installed by:

Installé par:

Installiert durch:

Tesisatin/montajin kimin tarafin dan yapildigi:

-Buraya boylerin model plakasin yapistiriniz.
