HLB 9.8 AADC XHA - Mutfak davlumbazı HOTPOINT ARISTON - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU HLB 9.8 AADC XHA HOTPOINT ARISTON

• Uwaga! Dostępne części mogą się bardzo mocno rozgrzać, jeśli korzysta się z nich wraz z urządzeniami do gotowania. Uyarılar ! Bu kılavuzu ileride başvurmak üzere saklayın. Üniteyi satarsanız, başkasına verirseniz veya başka bir yere taşırsanız, kılavuzun da ürünle birlikte verildiğinden/ taşındığından emin olun. ! Talimatları dikkatle okuyun - talimatlar, kurulum, kullanım ve güvenlikle ilgili önemli bilgiler içerir. ! Ürünün mekanik donanımını veya çıkış borularını kurcalamayın. Genel güvenlik bilgileri

• Pişirme cihazının en üst kısmındaki pişirme aracı destek yüzeyi ile davlumbaz arasındaki mesafe en az şu kadar olmalıdır: Davlumbaz bir gazlı set üstü ocağın üzerine kurulmuşsa 65 cm Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmuşsa 55 cm Gazlı ocağın kurulum talimatlarında daha fazla bir mesafe belirtilmişse o mesafeye uyulmalıdır.

• Davlumbaz, pek çok duvar/tavan ile kullanılmaya uygun ankraj tapalarıyla verilmektedir. Ancak, ünite ağırlığını kaldırabilecek güce sahip olmaları gerektiğinden, bu malzemelerin montaj yapılacak duvara/tavana uygun olup olmadığı konusunda mutlaka yetkili bir teknisyene danışmanız gerekir.

• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynağına bağlamayın.

• Üniteyi temizlemeden veya bakım yapmadan önce ünitenin şini prizden çekin veya ana devre kesici bağlantısını kesin.

• Üniteyi kurarken veya bakım yaparken mutlaka iş eldiveni kullanın.

• Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatlar kendilerine öğretilmeden veya bu kişinin gözetimi altında olmadan ziksel, ruhsal veya akli durumları yeterli olmayan kişiler (çocuklar dâhil) ya da gerekli bilgi ve tecrübeye sahip olmayan kişiler tarafından kullanılmamalıdır.

• Çocukların üniteyle oynamadıklarından emin olun.

• Üniteyi yağ ltresi takılı değilken asla çalıştırmayın!

• Açıkça bu şekilde bir talimat verilmemişse, davlumbazı asla bir destek olarak KULLANMAYIN.21

• Davlumbaz gaz veya diğer yakıtlarla çalışan başka bir ekipmanla aynı anda kullanılıyorsa oda yeterince havalandırılmalıdır.

• Çekilen gaz, gazlı veya diğer yakıtlı ekipmanların yanma gazlarını tahliye etmek için kullanılan bir kanala verilmemelidir.

• Hava çekme ile ilgili tüm talimatlara uyun.

• Davlumbazın aşağısında alev olacak biçimde asla yemek PİŞİRMEYİN; alev ltrelere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.

• Kızgın yağın alev almadığını kontrol etmek için kızartma işleri sırasında ocağın başında durun.

• Duman çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili tüm yerel yönetmeliklere uyun.

• Ürünün içini ve dışını sık sık temizleyin (AYDA EN AZ BİR DEFA ve bu kılavuzda verilen talimatlara uygun olarak).

• Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir.

• Ampulleri doğru takılı değilken davlumbazı asla çalıştırmayın - elektrik çarpması riski!

• İmalatçı, bu kılavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangından sorumlu tutulamaz.

• Dikkat! Ünitenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldığında çok ısınabilir.22 Assistenza ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Arızanın bağımsız olarak çözülebildiğini kontrol ediniz;

• Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız;

• Giderilmediği takdirde, Yetkili Teknik Destek Servisine başvurunuz. ! Yetkili olmayan teknisyenlerden asla yardım almayınız. Bu durumda şu bilgileri veriniz:

• SıCAKlıK ekranı üzerinde görülen mesaj

• cihazın modeli (Mod.)

• seri numarası (S/N) Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

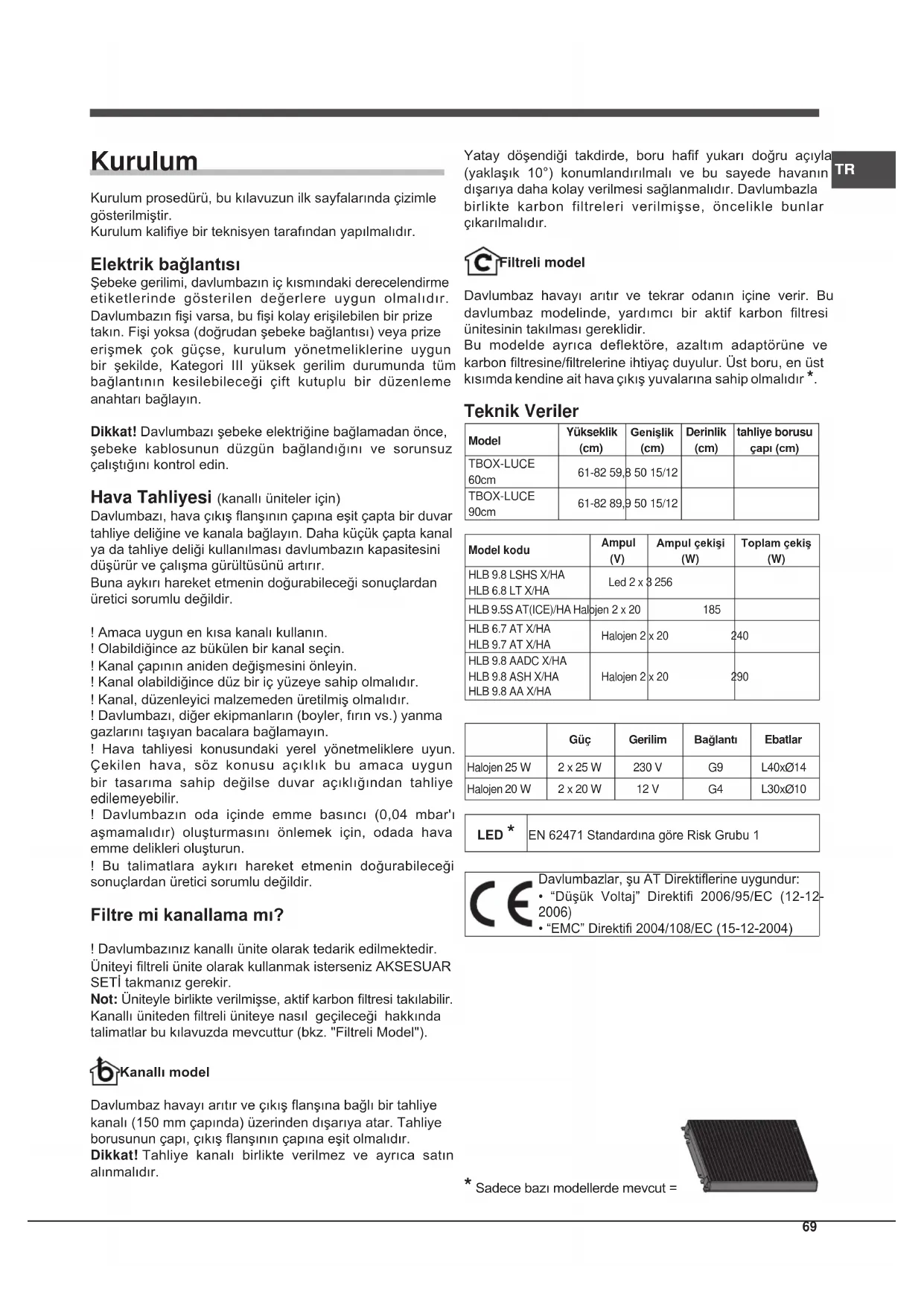

Kurulum Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle gösterilmiştir. Kurulum kaliye bir teknisyen tarafından yapılmalıdır. Elektrik bağlantısı Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme etiketlerinde gösterilen değerlere uygun olmalıdır. Davlumbazın şi varsa, bu şi kolay erişilebilen bir prize takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prize erişmek çok güçse, kurulum yönetmeliklerine uygun bir şekilde, Kategori III yüksek gerilim durumunda tüm bağlantının kesilebileceği çift kutuplu bir düzenleme anahtarı bağlayın. Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce, şebeke kablosunun düzgün bağlandığını ve sorunsuz çalıştığını kontrol edin. Hava Tahliyesi (kanallı üniteler için) Davlumbazı, hava çıkış anşının çapına eşit çapta bir duvar tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal ya da tahliye deliği kullanılması davlumbazın kapasitesini düşürür ve çalışma gürültüsünü artırır. Buna aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir. ! Amaca uygun en kısa kanalı kullanın. ! Olabildiğince az bükülen bir kanal seçin. ! Kanal çapının aniden değişmesini önleyin. ! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır. ! Kanal, düzenleyici malzemeden üretilmiş olmalıdır. ! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma gazlarını taşıyan bacalara bağlamayın. ! Hava tahliyesi konusundaki yerel yönetmeliklere uyun. Çekilen hava, söz konusu açıklık bu amaca uygun bir tasarıma sahip değilse duvar açıklığından tahliye edilemeyebilir. ! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı aşmamalıdır) oluşturmasını önlemek için, odada hava emme delikleri oluşturun. ! Bu talimatlara aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir. Filtre mi kanallama mı? ! Davlumbazınız kanallı ünite olarak tedarik edilmektedir. Üniteyi ltreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir. Not: Üniteyle birlikte verilmişse, aktif karbon ltresi takılabilir. Kanallı üniteden ltreli üniteye nasıl geçileceği hakkında talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model"). Kanallı model Davlumbaz havayı arıtır ve çıkış anşına bağlı bir tahliye kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye borusunun çapı, çıkış anşının çapına eşit olmalıdır. Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın alınmalıdır. Yatay döşendiği takdirde, boru haf yukarı doğru açıyla (yaklaşık 10°) konumlandırılmalı ve bu sayede havanın dışarıya daha kolay verilmesi sağlanmalıdır. Davlumbazla birlikte karbon filtreleri verilmişse, öncelikle bunlar çıkarılmalıdır. Filtreli model Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu davlumbaz modelinde, yardımcı bir aktif karbon ltresi ünitesinin takılması gereklidir. Bu modelde ayrıca deflektöre, azaltım adaptörüne ve karbon ltresine/ltrelerine ihtiyaç duyulur. Üst boru, en üst kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır *. Teknik Veriler ModelYükseklik (cm) Genişlik (cm) Derinlik (cm) tahliye borusu çapı (cm)TBOX-LUCE 60cm 61-82 59,8 50 15/12TBOX-LUCE 90cm 61-82 89,9 50 15/12Model koduAmpul (V) Ampul çekişi (W) Toplam çekiş (W) HLB 9.8 LSHS X/HAHLB 6.8 LT X/HALed 2 x 3 256HLB 9.5S AT(ICE)/HA Halojen 2 x 20 185HLB 6.7 AT X/HAHLB 9.7 AT X/HAHalojen 2 x 20 240HLB 9.8 AADC X/HAHLB 9.8 ASH X/HAHLB 9.8 AA X/HAHalojen 2 x 20 290 Güç Gerilim Bağlantı Ebatlar Halojen 25 W 2 x 25 W 230 V G9 L40xØ14 Halojen 20 W 2 x 20 W 12 V G4 L30xØ10 LED *EN 62471 Standardına göre Risk Grubu 1 Davlumbazlar, şu AT Direktierine uygundur:

• Sadece bazı modellerde mevcut =70

TBOX-LUCE kumandaları Dokunmatik kumanda camlı modeller (temel) HLB 9.5S AT(ICE)/HA - HLB 6.8 LT X/HAHLB 6.7 AT X/HA - HLB 9.7 AT X/HA T1 T2 T3 T4 T5 T6 T7 T8 T1 Motor AÇIK/KAPALIDavlumbaz kapalıyken düğmeye basılınca, birinci hız ayarlanır. Çalışma sırasında düğmeye basılınca davlumbaz KAPANIR.T2 Hız 1Düğmeye basılınca davlumbaz önceki konumdan 1. hıza geçiş yapar.T3 Hız 2Düğmeye basılınca davlumbaz önceki konumdan 2. hıza geçiş yapar.T4 Hız 3Düğmeye basılınca davlumbaz önceki konumdan 3. hıza geçiş yapar.T5 TurboDüğmeye basılınca davlumbaz önceki konumdan yüksek hıza geçiş yapar. Bu ayar süre sınırlıdır; söz konusu süre dolunca davlumbaz daha önceki ayarlanmış hızına geri döner; herhangi bir düğmeye (T2, T3 veya T4) basılınca, turbo modundan çıktığınız anda bu seçili olan hız ayarlanır.T7 yağ ve koku ltresi sinyaliYağ (A) ve koku (B) ltreleri belli bir kullanım süresinden sonra temizlenmeli veya değiştirilmelidir (koku ltreleri sadece ltreleme yapan davlumbazlar için temizlenmeli/değiştirilmelidir).Temizlik/değişim zamanının geldiği, ltreye atanan renkli LED ışığın yanıp sönmesiyle belirtilir (yağ ltreleri için beyaz, koku ltresi için kırmızı).Filtreler temizlendikten veya değiştirildikten sonra T7 düğmesine basılınca LED ışık söner.T8 Işık AÇMA/KAPATMADavlumbazın çalışma ışıklarını açar veya kapatır.Davlumbaz kongürasyonu Ürün kapalıyken T5 ve T6 düğmesine 6 saniye boyunca basarak kongürasyon menüsüne erişebilirsiniz. Bu yapılınca T7 yanar ve iki farklı LED rengiyle kurulumun türünü belirtir: aspiratör kurulumu için beyaz (varsayılan), ltreleme kurulumu için kırmızı gösterilir. T7 düğmesine ardı ardına basıp sırayla değişen LED renklerini takip ederek kurulum türünü değiştirebilirsiniz.Davlumbazı kapatmaDavlumbaz, T1 düğmesine (AÇMA/KAPATMA) basılarak elle kapatılabilir. Zamanlayıcı ayarlanmışsa, belirlenen süre dolunca davlumbaz otomatik olarak kapanır. Dokunmatik kumanda camlı + ekranlı modeller (orta) HLB 9.8 AADC X/HA - HLB 9.8 AA X/HA T1 T2 T3 T4 T5 T6 T1 Motor AÇIK/KAPALIDavlumbaz kapalıyken düğmeye basılınca, birinci hız ayarlanır. Çalışma sırasında düğmeye basılınca davlumbaz KAPANIR.T2 Hız -Düğmeye basılınca davlumbaz önceki hıza geçiş yapar. T3 Hız +Davlumbaz 3. hıza ayarlanmışsa, bu düğmeye basılınca yüksek hız modu devreye girer. Bu ayar süre sınırlıdır; süre dolunca davlumbaz daha önce ayarlanan hıza geri döner.T4 Zamanlayıcı “–”Davlumbazın zamanlayıcıyla kapanmasını istiyorsanız bir süre ayarlayın; zamanlayıcı ayarlanırsa ve daha sonra T2, T3 veya T4 düğmelerine basılarak hız değiştirilirse, zamanlayıcı devre dışı kalır.Zamanlayıcıyı 5 dakika kısaltmak için T4 düğmesine basın.T5 Zamanlayıcı “+”Düğmeye ilk defa basılınca zamanlayıcı 5 dakikaya ayarlanır; aynı düğmeye bundan sonra her basıldığında ise değer 5 dakika uzatılır.T6 Işık AÇMA/KAPATMADavlumbazın çalışma ışıklarını açar veya kapatır. D1I1 D2 I5 I2 I4 D1: DGT HızıD2: 2 DGT Saati GrubuI1: Gres Filtresi Göstergesi I2: Karbon Filtresi GöstergesiI4: Menü GöstergesiI5: Zamanlayıcı GöstergesiYağ ve koku ltresi sinyaliYağ (A) ve/veya koku (B) filtreleri belli bir kullanım süresinden sonra temizlenmeli veya değiştirilmelidir (koku ltreleri sadece ltreleme yapan davlumbazlar için temizlenmeli/değiştirilmelidir).T6 Zamanlayıcı T6 düğmesine bir kez basılarak her hıza (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min] bir zamanlayıcı atanabilir, zamanlayıcının süresi dolunca davlumbaz otomatik olarak KAPANIR. Zamanlayıcı sadece manuel hızlara ayarlanabilir (bu durumda turbo moda geçiş yapmaz).71

I1 gösterge ışığının yanması yağ ltresinin tam doygunluk noktasına ulaştığını, I2 gösterge ışığının yanması ise koku ltresinin tam doygunluk noktasına ulaştığı anlamına gelir (sadece ltreleme modundaki davlumbazlar için). Sayacı sıfırlamak için, davlumbaz açıkken T5 + T4 düğmelerine 3 saniye süreyle basın. Davlumbaz türü ayarı Davlumbaz havalandırma (varsayılan) veya filtreleme moduna ayarlanabilir. Ayarı değiştirmek için şu adımları takip edin:

• davlumbaz KAPALI durumdayken T4 ve T5 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;

• menüde gezinmek için T4 ve T5 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T4, seçim yapmak için (0, 1 veya 0, 1, 2) T5 düğmesini kullanın;

• davlumbaz türünü ayarlamak için menüye girin, T4 düğmesiyle C6’yı seçin ve davlumbazı havalandırma moduna getirmek için T5 düğmesiyle değeri 0, ltreleme moduna getirmek içinse aynı düğmeyle değeri 1 yapın. Son olarak T1 düğmesine basın. Davlumbazı kapatma Davlumbaz, T1 düğmesine (AÇMA/KAPATMA) basılarak elle kapatılabilir. Davlumbaz manuel modda kalırsa, belli bir “emniyet” süresinin ardından otomatik olarak kapatılır. Zamanlayıcı ayarlanmışsa, belirlenen süre dolunca davlumbaz otomatik olarak kapanır. Dokunmatik kumanda camlı + ekranlı modeller (yüksek) HLB 9.8 ASH X/HA - HLB 9.8 LSHS X/HA T1 T2 T3 T4 T5 T6 T7 T8 T1 Motor AÇIK/KAPALI Davlumbaz kapalıyken düğmeye basılınca, birinci hız ayarlanır. Çalışma sırasında düğmeye basılınca davlumbaz KAPANIR. T2 Hız - Düğmeye basılınca davlumbaz önceki hıza geçiş yapar. T3 Hız + Düğmeye basılınca davlumbaz sonraki hıza geçiş yapar. Davlumbaz kapalıysa, bu düğmeye basılınca 1. hız ayarlanır. T4 Turbo Düğmeye basılınca davlumbaz önceki durumdan yüksek hız durumuna geçer; ekranda “b” har yavaşça yanıp söner. Bu ayar süre sınırlıdır; söz konusu süre dolunca davlumbaz daha önceki ayarlanmış hızına geri döner; herhangi bir düğmeye (T2, T3 veya T4) basılınca, turbo modundan çıktığınız anda bu seçili olan hız ayarlanır.

Otomatik modu etkinleştirmek için T5 düğmesine basın; tespit edilen buhar seviyesine göre davlumbaz açılır. Normal çalışma sırasında sensör motor devrini kabul edilen değerler (0, 1, 2, 3 veya Turbo) dâhilinde düzenler. Turbo veya Hız düğmesine basılınca davlumbaz otomatik moddan manuel moda geçiş yapar. Sensör kullanılmadan önce kalibre edilmelidir; detaylı bilgi için, bkz. “Kalibrasyon İşlemi”. T6 Zamanlayıcı “–” Zamanlayıcı kullanılarak bir süre ayarlanabilir ve bu süre dolunca davlumbaz otomatik olarak KAPANIR; zamanlayıcı ayarlanırsa ve daha sonra T2, T3 veya T4 düğmelerine basılarak hız değiştirilirse, zamanlayıcı devre dışı kalır. Önceden ayarlanan değeri 5 dakika kısaltmak için T6 düğmesine basın. T7 Zamanlayıcı “+” Düğmeye ilk defa basılınca zamanlayıcı 5 dakikaya ayarlanır; aynı düğmeye bundan sonra her basıldığında ise değer 5 dakika uzatılır. T8 Işık AÇMA/KAPATMA Davlumbazın çalışma ışıklarını açar veya kapatır. D1I1 D2 I5 I2 I4 D1: DGT Hızı D2: 2 DGT Saati Grubu I1: Gres Filtresi Göstergesi I2: Karbon Filtresi Göstergesi I4: Menü Göstergesi I5: Zamanlayıcı Göstergesi Yağ ve koku ltresi sinyali Yağ (A) ve koku (B) ltreleri belli bir kullanım süresinden sonra temizlenmeli veya değiştirilmelidir (koku ltreleri sadece ltreleme yapan davlumbazlar için temizlenmeli/değiştirilmelidir). I1 gösterge ışığının yanması yağ ltresinin tam doygunluk noktasına ulaştığını, I2 gösterge ışığının yanması ise koku/ karbon ltresinin tam doygunluk noktasına ulaştığı anlamına gelir (sadece ltreleme modundaki davlumbazlar için). Sayacı sıfırlamak için, davlumbaz açıkken T5 + T6 düğmelerine 3 saniye süreyle basın. Otomatik sensör kalibrasyonu işlemi - Kalibrasyon: kalibrasyon işleminin etkin olabilmesi için mutlaka temiz bir ortamda yapılması gerekir; bu nedenle, kalibrasyon sırasında ocak ızgarası kapatılmalıdır. Kalibrasyon sırasında OTOMATİK düğmesi yanar ve ekranda AUTO (Otomatik) yazısı yanıp söner. Sensör kalibrasyonu otomatik veya manuel olarak yapılabilir (“isteğe göre”). Her iki seçimde de kalibrasyon süreleri şu şekildedir:

• gazlı ocaklar için yaklaşık 1 dakika;

• endüksiyonlu ve elektrikli ocaklar için yaklaşık 13 dakika.72

- Otomatik kalibrasyon: davlumbaza güç verilince veya kongürasyon menüsünden ilgili işletim modu seçilince başlatılır. - Manuel kalibrasyon: (isteğe bağlı) konfigürasyon menüsünden ayarlanabilir. Önerilen kalibrasyon modu manuel kalibrasyondur ve sensörün arızalanması halinde hemen yapılabilir (örneğin yemek pişirme sırasında elektrik kesilirse veya kullanımdan sonra uzun süre geçince). Manuel kalibrasyon için aşağıdaki adımları uygulayın:

• davlumbaz KAPALI durumda veya bekleme modundayken T6 ve T7 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;

• menüde gezinmek için T6 ve T7 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T6, seçim yapmak için (0, 1 veya 0, 1, 2) T7 düğmesini kullanın;

• manuel kalibrasyonu gerçekleştirmek için menüye girin ve T6 düğmesiyle C4 öğesini seçin ve T7 düğmesiyle 1 değerini ayarlayın. Ardından T1 düğmesine basın ve kalibrasyon için önerilen süre boyunca bekleyin. Ocak ızgarası türünün seçilmesi: davlumbazın altındaki ocak ızgarasının türü (elektrikli, endüksiyonlu veya gazlı) kurulumdan sonra seçilir. Bu tür seçildikten hemen sonra eksiksiz bir otomatik kalibrasyon işlemi gerçekleştirilir. Önemli: otomatik olarak devreye gireceğinden, ocak ızgarası türünü seçtikten sonra “isteğe bağlı” kalibrasyonu seçmeyin. Ocak ızgarasını seçmek için şu adımları takip edin:

• davlumbaz KAPALI durumda veya bekleme modundayken T6 ve T7 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;

• menüde gezinmek için T6 ve T7 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T6, seçim yapmak için (0, 1 veya 0, 1, 2) T7 düğmesini kullanın;

• ocak ızgarasını seçmek için menüye girin, T6 düğmesiyle C3 öğesini seçin. T7 düğmesini kullanarak, gazlı ocağınız varsa 0, elektrikli ocağınız varsa 1, endüksiyonlu ocağınız varsa 2 değerini ayarlayın. Menü modundan çıkmak için T1 düğmesine basın ve sensör kalibrasyonu için gereken süre boyunca bekleyin. Davlumbaz türü ayarı Davlumbaz, havalandırma (varsayılan) veya filtreleme moduna ayarlanabilir. Çalışma modunu değiştirmek için şu adımları takip edin:

• davlumbaz KAPALI durumda veya bekleme modundayken T4 ve T5 düğmelerine uzunca bir süre basarak menüye erişebilirsiniz; davlumbazın çıkardığı sesli sinyal, I4 simgesinin yanması ve ekranda C1-0 ifadesinin görüntülenmesiyle bu durum belirtilir;

• menüde gezinmek için T4 ve T5 düğmelerini kullanın. Çeşitli menü öğelerinde (C1, C2, C3, C4 vs.) gezinmek için T4, seçim yapmak için (0, 1 veya 0, 1, 2) T5 düğmesini kullanın;

• davlumbaz türünü ayarlamak için menüye girin, T4 düğmesiyle C6’yı seçin ve davlumbazı havalandırma moduna getirmek için T5 düğmesiyle değeri 0, ltreleme moduna getirmek içinse aynı düğmeyle değeri 1 yapın. Ardından T1 düğmesine basın. Davlumbazı kapatma Davlumbaz, T1 düğmesine (AÇMA/KAPATMA) basılarak elle kapatılabilir. Davlumbaz manuel modda kalırsa, belli bir “emniyet” süresinin ardından otomatik olarak kapatılır. Zamanlayıcı ayarlanmışsa, belirlenen süre dolunca davlumbaz otomatik olarak kapanır. Sensörün davlumbaz motorunu durdurmasından 10 dakika sonra Otomatik mod devreye girer. Kongürasyon tablosu Yönetmelik kodu Anlamı Açıklaması

Yağ filtresi zamanlayıcısı Yağ filtresi zamanlayıcısını sıfırlar

Koku filtresi zamanlayıcısı Koku filtresi zamanlayıcısını sıfırlar

Ocak ızgarası türü OTOMATİK sensör için ocak ızgarası türünü değiştirir. Gazlı, elektrikli veya endüksiyonlu ocak türü seçilebilir.

Sensör kalibrasyonu Sensörü kalibre eder. Öğe 1 seçilirse, davlumbazın ilk açılmasında sensör kalibrasyonu yapılır. C5 Ses seviyeleri Sessiz moddayken hiçbir FB ses verilmez (cihazın AÇILMASI sırasında bile)

Davlumbaz türü Havalandırma/filtreleme (varsayılan: Havalandırma)

Fabrika ayarlarına sıfırla DGT menü değerlerini varsayılan değerlere sıfırlar (kurulum ayarları dâhil) Genel notlar Ekran düğmeleri kilitlenirse, Teknik Destek Servisi’ne başvurmadan önce davlumbazın şini çekip yeniden takın. Bakım ve Temizlik Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin şini prizden çekin veya ana devre kesici bağlantısını kesin. İlk temizleme

• Koruyucu lmi çıkarın

• Nemli sünger ve az miktarda doğal sabunla temizleyin

• Nemli bir bezle durulayın

• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyin73

Düzenli temizlemeDavlumbazın içi ve dışı düzenli olarak (en az yağ ltresine uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın.Aşındırıcı ürünler kullanmayın.Uyarı: Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir. Talimatlara haryen uyun. Hatalı bakım yapılması veya yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz.Yağ ltresine bakım uygulanması (A) Yağ filtresi, yemek pişirme sırasında ortaya çıkan yağ parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır.Yağ filtresini çıkarmak için yaylı kolu çekin. Bulaşık makinesinde yıkandığı takdirde metal filtrenin rengi değişebilir, ancak bu durum ltre performansını etkilemez.Yağ ltresinin bakımı (çift ltre) (çift ltreyle yağ emme) *Yağ ltresi, pişirme sırasında oluşan yağ parçacıklarını emer. Bu ltre, tamamen çelikten mamul bir ltre ile muhtelif metal ltre ızgaralarını başarıyla bir araya getirdiğinden standart filtrelere göre daha yüksek bir performans sergiler. Ayda en az bir defa aşındırıcı olmayan deterjanlar kullanılarak düşük sıcaklıkta ve kısa yıkama çevrimlerinde bulaşık makinesinde veya elde yıkanmalıdır. Yağ ltresini sökmek için yaylı mandalı çekin. Karbon ltresine bakım uygulanması (B)Karbon ltresi, yemek pişirme sırasında çıkan istenmeyen kokuları tutar. Filtre, yağ ltresinin kullanılma sıklığına ve yemek pişirme alışkanlığına bağlı olarak belli bir süre sonra dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir. Bu ltre YIKANAMAZ ve TEKRAR KULLANILAMAZ Sökme: Bunu davlumbaza sabitleyen öndeki iki kola bastırarak aktif karbon ltresini kaldırınız. Takma: Aktif karbon ltresini davlumbazın küçük metal dilleri üzerine önce arkadan, daha sonra iki kola bastırarak önden takınız.Yüksek performanslı koku ltresinin bakımı. (koku çeken silindirik ltre + estetik ltre kutusu) Aktif karbon ltresi, yemek pişirme sırasında çıkan kötü kokuları emer. Mükemmel bir havalandırma performansı elde edilmesi için ltre standart ltrelerden daha büyüktür ve davlumbazın üst kısmına kendi özel kutusu içinde takılır. Ocağın türüne ve yağ ltresinin temizlenme sıklığına bağlı olarak, belli bir kullanım süresinin ardından karbon ltresi doyum noktasına ulaşır. Filtre kartuşu en az beş yılda bir değiştirilmelidir. Bu ltre YIKANAMAZ ve TEKRAR KULLANILAMAZ.Sökme: Filtreyi tutan kutunun ön panelini üst kısımdan sökün, kutudan tamamen çıkarın ve silindirik filtreye erişin.Filtreyi sabitleyen vidayı uygun bir aletle sökün ve ltreyi iki elinizle çekip çıkarın. Bu işlemi yaparken eldiven ve merdiven kullanılması önerilir.Takma: Filtreyi, montaj yönüne dikkat ederek (ltrenin delikli tarafı davlumbaza doğru bakmalıdır) kutusunun içine yerleştirin. Birlikte verilen vidayı kullanarak ltreyi sabitleyin.

• Sadece bazı modellerde mevcut74

İlk olarak kutunun ön panelini tabandaki sekmelere (tırnaklara) geçirin ve kılavuzlar yerine tam oturana kadar panelin üst kısmına doğru itin. Bu işlemi yaparken eldiven ve merdiven kullanılması önerilir. Ampullerin değiştirilmesi Ünitenin şini çekin ve yağ ltresini çıkarın. Dikkat! Dokunmadan önce ampullerin soğuk olduğundan emin olun.

1. Düz uçlu küçük bir tornavida

vb. ile bastırıp dışarı iterek koruyucuyu sökün.

2. Arızalı ampulü değiştirin.

Sadece aynı tipte ampuller kullanın (detaylı bilgi için, aşağıdaki kılavuzda verilen teknik verilere bakın).

3. Koruyucuyu tekrar takın

(içeri doğru bastırın). Lambaların değiştirilmesi LED

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle donatılmıştır. LED lambalar konvansiyonel lambalara göre daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az elektrik saryatı sunar. Bunların değiştirilmesi için lütfen Teknik Destek Servisine başvurun. Elektrik kablosu Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi için sadece üretici veya yetkili teknik servis tarafından değiştirilmelidir. ISKARTAYA ÇIKARMA Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman (WEEE) direktine uygun olarak işaretlenmiştir. Üniteyi doğru bir şekilde ıskartaya çıkaran bir kullanıcı, çevrenin ve halka sağlığının korunmasına katkıda bulunmuş olacaktır. AEEE Yönetmeliğine uygundur Ürün veya ürünle verilen dokümanlar üzerinde bulunan sembolü, ürünün sıradan bir evsel atık olarak değerlendirilmemesi, elektrikli ve elektronik ekipmanlar için atık toplama hizmeti sunan bir tesise teslim edilmesi gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki yerel yönetmeliklere uygun bir şekilde elden çıkarın. Bu ürünün elleçlenmesi, geri kazanılması veya geri dönüştürülmesi hakkında detaylı bilgi almak için, yerel makamlara, evsel atık imha hizmeti sunan tesislere veya ürünü aldığını yetkili satıcıya danışın. Sorun Giderme Kullanım sırasında herhangi bir sorun yaşamanız halinde, Teknik Servis'e başvurmadan önce aşağıdaki basit kontrolleri yapın: Davlumbaz hiç çalışmıyorsa: Şunları kontrol edin:

• üniteye güç verildiğini.

• bir hızı seçimi yapıldığını. Davlumbaz verimli çalışmıyorsa: Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını işleyebilecek kapasitede olduğunu.

• mutfağın, ünitenin hava çekebileceği şekilde yeterince havalandırıldığını.

• karbon ltresinin sağlam olduğunu (ltreli modelde). Davlumbaz normal çalışma sırasında kapanıyorsa (duruyorsa): Şunları kontrol edin:

• üniteye güç verildiğini.

• devre kesicinin tetiklenmediğini. Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce makinenin şini çekin ve 5 saniye bekledikten sonra tekrar takın. Arıza devam ederse Teknik Servis'e başvurun.

• Sadece bazı modellerde mevcut75 TR76
