INSTRUKCJA OBSŁUGI HLB 9.8 AADC XHA HOTPOINT ARISTON

• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen. Ostrzeżenia ! Instrukcję należy zachować w celu późniejszego korzystania. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że jest ona do niego dołączona. ! Instrukcję należy uważnie przeczytać: zawiera ona ważne informacje na temat instalacji, użytkowania i bezpieczeństwa. ! Nie wolno wprowadzać zmian o charakterze elektrycznym lub mechanicznym do urządzenia lub przewodów odprowadzających. Bezpieczeństwo ogólne

• Minimalna odległość między powierzchnią płyty grzejnej, na której stawiane są naczynia, a najniższą częścią okapu nie może wynosić mniej niż: 65 cm, jeśli okap jest zainstalowany nad gazową płytą grzejną 55 cm, jeśli okap jest zainstalowany nad elektryczną płytą grzejną. Jeśli w instrukcji instalacji gazowej płyty grzejnej wskazana jest większa minimalna odległość od okapu, należy ją zachować.19

• Okap wyposażony jest w rozporowe kołki mocujące, które są odpowiednie do większości ścian/sutów. Należy jednak skonsultować się z wykwalikowanym technikiem, w celu potwierdzenia, czy materiały są odpowiednie do danego rodzaju ściany/sufitu, które muszą utrzymać ciężar okapu.

• Uwaga! Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.

• Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.

• Do wykonywania wszystkich prac instalacyjnych i konserwacyjnych, należy korzystać z rękawic roboczych.

• Urządzenie nie powinno być użytkowane przez dzieci lub osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia lub wiedzy, o ile nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo bądź nie zostały przez tę osobę przeszkolone w zakresie obsługi urządzenia.

• Należy pilnować, aby dzieci nie bawiły się urządzeniem.

• Nie należy nigdy korzystać z urządzenia bez prawidłowo zamontowanego ltra przeciwtłuszczowego!

• Na okapie NIGDY nie należy stawiać żadnych przedmiotów, chyba że taka możliwość zostanie wyraźnie wskazana.

• W pomieszczeniu należy zapewnić odpowiednią wentylację, jeśli okap kuchenny jest używany równocześnie z innymi urządzeniami na gaz lub inne paliwa.

• Powietrze zasysane przez okap nie może być odprowadzane do przewodu wylotowego spalin wytworzonych przez urządzenia gazowe lub pracujące na innych paliwach.

• Należy przestrzegać wszystkich przepisów dotyczących odprowadzania powietrza.

• Surowo zabrania się gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi ltrom i może być źródłem pożarów, dlatego też należy go bezwzględnie unikać.

• Zaleca się stałe nadzorowanie potraw podczas ich smażenia, aby zapobiec zapaleniu się rozgrzanego oleju.

• Jeśli chodzi o środki techniczne oraz środki bezpieczeństwa, jakie muszą zostać zastosowane przy odprowadzaniu dymów, należy ściśle przestrzegać przepisów lokalnych władz.

• Urządzenie powinno być często myte, zarówno wewnątrz, jak i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU, przy czym należy przestrzegać konkretnych wskazówek konserwacyjnych zawartych w niniejszej instrukcji).

• Nieprzestrzeganie zasad związanych z czyszczeniem okapu oraz z wymianą i czyszczeniem filtrów stwarza niebezpieczeństwo pożaru.20

• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani też nie pozostawiać go w takim stanie w związku z możliwym niebezpieczeństwem porażenia prądem elektrycznym.

• Producent nie ponosi żadnej odpowiedzialności za problemy z urządzeniem oraz za jego uszkodzenia lub pożary wynikłe z nieprzestrzegania wskazówek zawartych w niniejszej instrukcji.

• Model urządzenia (Mod.)

• Numer seryjny (S/N) Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu. Teknik Servis ! Bu durumda teknik destek müdahalesi gerekir. Teknik desteğe başvurmadan önce:

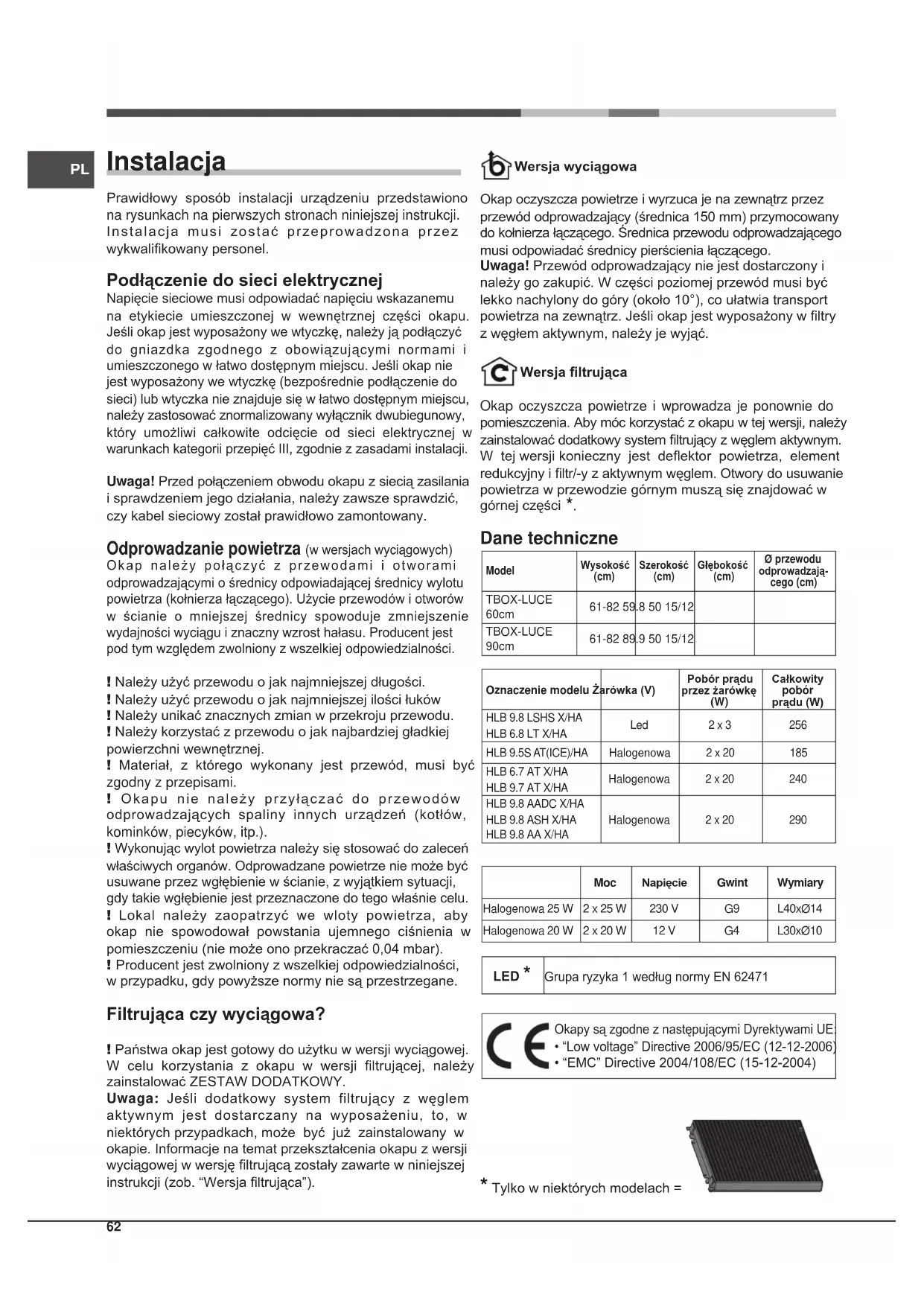

Instalacja Prawidłowy sposób instalacji urządzeniu przedstawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostać przeprowadzona przez wykwalikowany personel. Podłączenie do sieci elektrycznej Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach kategorii przepięć III, zgodnie z zasadami instalacji. Uwaga! Przed połączeniem obwodu okapu z siecią zasilania i sprawdzeniem jego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany. Odprowadzanie powietrza (w wersjach wyciągowych) Okap należy połączyć z przewodami i otworami odprowadzającymi o średnicy odpowiadającej średnicy wylotu powietrza (kołnierza łączącego). Użycie przewodów i otworów w ścianie o mniejszej średnicy spowoduje zmniejszenie wydajności wyciągu i znaczny wzrost hałasu. Producent jest pod tym względem zwolniony z wszelkiej odpowiedzialności. ! Należy użyć przewodu o jak najmniejszej długości. ! Należy użyć przewodu o jak najmniejszej ilości łuków ! Należy unikać znacznych zmian w przekroju przewodu. ! Należy korzystać z przewodu o jak najbardziej gładkiej powierzchni wewnętrznej. ! Materiał, z którego wykonany jest przewód, musi być zgodny z przepisami. ! Okapu nie należy przyłączać do przewodów odprowadzających spaliny innych urządzeń (kotłów, kominków, piecyków, itp.). ! Wykonując wylot powietrza należy się stosować do zaleceń właściwych organów. Odprowadzane powietrze nie może być usuwane przez wgłębienie w ścianie, z wyjątkiem sytuacji, gdy takie wgłębienie jest przeznaczone do tego właśnie celu. ! Lokal należy zaopatrzyć we wloty powietrza, aby okap nie spowodował powstania ujemnego ciśnienia w pomieszczeniu (nie może ono przekraczać 0,04 mbar). ! Producent jest zwolniony z wszelkiej odpowiedzialności, w przypadku, gdy powyższe normy nie są przestrzegane. Filtrująca czy wyciągowa? ! Państwa okap jest gotowy do użytku w wersji wyciągowej. W celu korzystania z okapu w wersji ltrującej, należy zainstalować ZESTAW DODATKOWY. Uwaga: Jeśli dodatkowy system filtrujący z węglem aktywnym jest dostarczany na wyposażeniu, to, w niektórych przypadkach, może być już zainstalowany w okapie. Informacje na temat przekształcenia okapu z wersji wyciągowej w wersję ltrującą zostały zawarte w niniejszej instrukcji (zob. “Wersja ltrująca”). Wersja wyciągowa Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez przewód odprowadzający (średnica 150 mm) przymocowany do kołnierza łączącego. Średnica przewodu odprowadzającego musi odpowiadać średnicy pierścienia łączącego. Uwaga! Przewód odprowadzający nie jest dostarczony i należy go zakupić. W części poziomej przewód musi być lekko nachylony do góry (około 10°), co ułatwia transport powietrza na zewnątrz. Jeśli okap jest wyposażony w ltry z węgłem aktywnym, należy je wyjąć. Wersja ltrująca Okap oczyszcza powietrze i wprowadza je ponownie do pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy zainstalować dodatkowy system ltrujący z węglem aktywnym. W tej wersji konieczny jest deektor powietrza, element redukcyjny i ltr/-y z aktywnym węglem. Otwory do usuwanie powietrza w przewodzie górnym muszą się znajdować w górnej części

Dane techniczne ModelWysokość (cm) Szerokość (cm) Głębokość (cm) Ø przewodu odprowadzają-cego (cm)TBOX-LUCE 60cm 61-82 59.8 50 15/12TBOX-LUCE 90cm 61-82 89.9 50 15/12Oznaczenie modelu Żarówka (V)Pobór prądu przez żarówkę (W) Całkowity pobór prądu (W)HLB 9.8 LSHS X/HAHLB 6.8 LT X/HALed 2 x 3 256 HLB 9.5S AT(ICE)/HA Halogenowa 2 x 20 185 HLB 6.7 AT X/HAHLB 9.7 AT X/HA Halogenowa 2 x 20 240 HLB 9.8 AADC X/HAHLB 9.8 ASH X/HAHLB 9.8 AA X/HA Halogenowa 2 x 20 290 Moc Napięcie Gwint Wymiary Halogenowa 25 W 2 x 25 W 230 V G9 L40xØ14 Halogenowa 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Grupa ryzyka 1 według normy EN 62471 Okapy są zgodne z następującymi Dyrektywami UE:

• Tylko w niektórych modelach =63

Elementy sterownicze TBOX- LUCE Modele z Touch control glass (basic) HLB 9.5S AT(ICE)/HA - HLB 6.8 LT X/HA HLB 6.7 AT X/HA - HLB 9.7 AT X/HA T1 T2 T3 T4 T5 T6 T7 T8 T1 ON/OFF silnika Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF. T2 Prędkość 1 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1. T3 Prędkość 2 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2. T4 Prędkość 3 Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3. T5 Booster Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej. Ustawienie jest ograniczone w czasie; po upływie określonego czasu okap powraca do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje wyjście z funkcji booster i ustawienie wybranej prędkości. T7 Sygnalizacja ltra przeciwtłuszczowego i przeciwzapachowego Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana ltra przeciwtłuszczowego (A) i ltra przeciwzapachowego (B) - drugi z ltrów jedynie w przypadku okapów ltrujących. Moment przeprowadzenia tych czynności jest sygnalizowany miganiem diody o kolorze przypisanym do danego ltra (biały do ltrów przeciwtłuszczowych, czerwony dla ltra przeciwzapachowego). Po wyczyszczeniu/wymianie filtrów należy nacisnąć przycisk T7 w celu wyłączania diody sygnalizacyjnej. T8 ON/OFF oświetlenia Umożliwia włączenie i wyłączenie oświetlenia roboczego okapu. Konguracja okapu Przy wyłączonym urządzeniu, można uzyskać dostęp do menu konguracji naciskając przyciski T5 i T6 przez 6 sekund. Włącza się wówczas T7, która informuje o rodzaju instalacji przy użyciu dwóch kolorów diody LED: biały dla instalacji wyciągowej (ustawienie domyślne), czerwony dla instalacji ltrującej. Rodzaj instalacji można zmienić naciskając cyklicznie przycisk T7, co spowoduje zmienianie się kolorów diod LED. Wyłączanie okapu Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/ OFF). W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu. Modele z Touch control glass + wyświetlacz (medium) HLB 9.8 AADC X/HA - HLB 9.8 AA X/HA T1 T2 T3 T4 T5 T6 T1 ON/OFF silnika Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF. T2 Prędkość - Naciśnięcie przycisku powoduje przejście okapu do poprzedniej prędkości. T3 Prędkość + Przy okapie pracującym z prędkością 3, naciśnięcie tego przycisku powoduje włączenie prędkości intensywnej Okres pracy z prędkością intensywną jest ograniczony; po jego upływie, okap powraca do ustawionej wcześniej prędkości. T4 Timer “–” Timer umożliwia ustawienie czasu, po upływie którego okap przechodzi w stan OFF; jeśli dokona się ustawienia timera, a następnie zmieni prędkość naciskając T2, T3 lub T4, timer wyłączy się. Naciskając przycisk T4 skraca się czas ustawiony na timerze o 5 minut. T5 Timer “+” Naciskając jeden raz przycisk, ustawia się timer na 5 minut; każde następne naciśnięcie przycisku powoduje zwiększenie tej wartości o kolejne 5 minut. T6 ON/OFF oświetlenia Umożliwia włączenie i wyłączenie oświetlenia roboczego okapu. T6 Timer Pojedyncze naciśnięcie T6 pozwala na przypisanie ustawionego wcześniej okresu czasu timera każdej prędkości. (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min] Po jego upływie, okap przechodzi automatycznie w stan OFF. Timer można ustawiać jedynie dla prędkości ręcznych, a nie dla funkcji booster.64

D1I1 D2 I5 I2 I4 D1: Poz. prędkości D2: Zespół 2 pozycji czasu I1: Wskaźnik ltra przeciwtłuszczowego I2: Wskaźnik ltra węglowego I4: Wskaźnik menu I5: Wskaźnik timera Sygnalizacja ltra przeciwtłuszczowego i przeciwzapachowego Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana ltra przeciwtłuszczowego (A) i/lub ltra przeciwzapachowego (B) - drugi z ltrów jedynie w przypadku okapów ltrujących. Zapalenie się kontrolki I1 informuje o nasyceniu filtra przeciwtłuszczowego, zaś zapalenie się kontrolki I2 informuje o nasyceniu ltra przeciwzapachowego (jedynie w przypadku okapów w trybie ltrującym). W celu zresetowania licznika, należy nacisnąć na 3 sekundy T5 + T4 przy włączonym okapie. Ustawienie rodzaju okapu Możliwe jest ustawienie jednego z dwóch trybów roboczych okapu: wyciągowego (ustawienie domyślne) lub ltrującego. W celu zmiany ustawienia, należy:

• przy okapie w stanie OFF naciskając przez dłuższą chwilę T4 i T5 uzyskuje się dostęp do menu, co jest sygnalizowane sygnałem dźwiękowym i włączeniem się na wyświetlaczu ikony I4 oraz napisu C1-0;

• menu można przeglądać przy użyciu przycisków T4 i T5. Przy użyciu T4 przegląda się poszczególne hasła menu (C1, C2, C3, C4, itd.), zaś przy użyciu T5 wybiera się hasła z menu (0, 1 lub 0, 1, 2);

• w celu ustawienia rodzaju okapu, należy wejść do menu, wybrać przy użyciu T4 hasło C6, a następnie przy użyciu T5 ustawić wartość 0, w celu włączenia trybu wyciągowego, lub wartość 1, w celu włączenia trybu ltrującego. Na koniec należy nacisnąć przycisk T1. Wyłączanie okapu Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/ OFF). Jeśli okap pozostaje włączony w trybie ręcznym, jego wyłączenie nastąpi automatycznie po upływie pewnego okresu “bezpieczeństwa”. W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu. Modele z Touch control glass + wyświetlacz (high) HLB 9.8 ASH X/HA - HLB 9.8 LSHS X/HA T1 T2 T3 T4 T5 T6 T7 T8 T1 ON/OFF silnika Naciśnięcie przycisku przy wyłączonym okapie, powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego przejście w stan OFF. T2 Prędkość - Naciśnięcie przycisku powoduje przejście okapu do poprzedniej prędkości. T3 Prędkość + Naciśnięcie przycisku powoduje przejście okapu do następnej prędkości. Naciśnięcie przycisku przy wyłączonym okapie powoduje ustawienie prędkości 1. T4 Booster Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości intensywnej; na wyświetlaczu miga powoli litera “b”. Ustawienie jest ograniczone w czasie; po upływie określonego czasu okap powraca do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje wyjście z funkcji booster i ustawienie wybranej prędkości. T5 AUTO Naciskając przycisk T5 włącza się tryb automatyczny, który włączy okap na podstawie wykrytego poziomu pary. Czujnik podczas swojej pracy reguluje prędkość silnika w obrębie dopuszczalnych wartości (0,1,2,3 lub booster). Okap pracujący w trybie automatycznym przechodzi w tryb ręczny, gdy zostaje naciśnięty przycisk Prędkości lub Booster. Przed rozpoczęciem korzystania z czujnika, należy przeprowadzić jego kalibrację. Informacje na jej temat zawarto w paragrae “Procedura kalibracji” T6 Timer “–” Timer umożliwia ustawienie czasu, po upływie którego okap przechodzi w stan OFF; jeśli dokona się ustawienia timera, a następnie zmieni prędkość naciskając T2, T3 lub T4, timer wyłączy się. Naciskając przycisk T6 skraca się o 5 minut ustawiony wcześniej czas. T7 Timer “+” Naciskając jeden raz przycisk, ustawia się timer na 5 minut; każde następne naciśnięcie przycisku powoduje zwiększenie tej wartości o kolejne 5 minut. T8 ON/OFF oświetlenia Umożliwia włączenie i wyłączenie oświetlenia roboczego okapu.65

D1I1 D2 I5 I2 I4 D1: Poz. prędkości D2: Zespół 2 pozycji czasu I1: Wskaźnik ltra przeciwtłuszczowego I2: Wskaźnik ltra węglowego I4: Wskaźnik menu I5: Wskaźnik timera Sygnalizacja ltra przeciwtłuszczowego i przeciwzapachowego Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana ltra przeciwtłuszczowego (A) i ltra przeciwzapachowego (B); drugi z ltrów jedynie w przypadku okapów ltrujących. Zapalenie się kontrolki I1 informuje o nasyceniu filtra przeciwtłuszczowego, zaś zapalenie się kontrolki I2 informuje o nasyceniu filtra przeciwzapachowego/ węgłowego (jedynie w przypadku okapów w trybie ltrującym). W celu zresetowania licznika, należy nacisnąć na 3 sekundy T5 + T6 przy włączonym okapie. Procedura kalibracji czujnika automatycznego - Kalibracja: aby procedura kalibracji była skuteczna, należy ją przeprowadzić w warunkach czystego otoczenia, podczas kalibracji płyta kuchenna musi więc być wyłączona. Podczas procedury kalibracji przycisk AUTO jest zapalony, a napis AUTO miga na wyświetlaczu. Kalibracja czujnika może być automatyczna lub ręczna (“na życzenie”). W obu przypadkach czas trwania kalibracji wynosi odpowiednio:

• około 1 minuty dla gazowych płyt kuchennych;

• około 13 minut dla płyty indukcyjnej lub elektrycznej. - Kalibracja automatyczna: ma miejsce, gdy do okapu podłączone jest napięcie lub po wybraniu płyty w menu konguracji. - Kalibracja ręczna: (lub na życzenie) jest przewidziana w menu konguracji. Ta procedura jest zalecana i można ją uruchomić w przypadku usterki w działaniu czujnika (do jakiej może dojść na przykład w przypadku przerwy w dopływie prądu podczas gotowania lub po długim okresie nieużytkowania). W celu przeprowadzenia kalibracji ręcznej, należy postępować w następujący sposób:

• przy okapie w stanie OFF lub standby, naciskając przez dłuższą chwilę przyciski T6 i T7, uzyskuje się dostęp do menu, co jest sygnalizowane sygnałem dźwiękowym i włączeniem się na wyświetlaczu ikony I4 oraz napisu C1-0;

• menu można przeglądać przy użyciu przycisków T6 i T7. Przy użyciu T6 przegląda się poszczególne hasła menu (C1, C2, C3, C4, itd.), zaś przy użyciu T7 wybiera się hasła z menu (0, 1 lub 0, 1, 2);

• w celu przeprowadzenia kalibracji ręcznej, należy wejść do menu, wybrać przy użyciu T6 hasło C4, o czym przy użyciu T7 ustawić wartość 1. Następnie należy nacisnąć przycisk T1 i poczekać przez okres czasu zalecany do przeprowadzenia kalibracji. Wybór rodzaju płyty kuchennej: podczas instalacji dokonuje się wyboru rodzaju płyty kuchennej (elektryczna, indukcyjna, gazowa) znajdującej się pod okapem. Natychmiast po wyborze rodzaju płyty zostanie przeprowadzona pełna procedura kalibracji automatycznej. Ważne: nie należy wymuszać kalibracji “na żądanie” po dokonaniu wyboru płyty, ponieważ rozpocznie się ona automatycznie. W celu dokonania wyboru płyty kuchennej należy:

• przy okapie w stanie OFF lub standby, naciskając przez dłuższą chwilę przyciski T6 i T7, uzyskuje się dostęp do menu, co jest sygnalizowane sygnałem dźwiękowym i włączeniem się na wyświetlaczu ikony I4 oraz napisu C1-0;

• menu można przeglądać przy użyciu przycisków T6 i T7. Przy użyciu T6 przegląda się poszczególne hasła menu (C1, C2, C3, C4, itd.), zaś przy użyciu T7 wybiera się hasła z menu (0, 1 lub 0, 1, 2);

• w celu dokonania wyboru płyty, należy wejść do menu, wybrać przy użyciu T6 hasło C3, a następnie przy użyciu T7 ustawić wartość 0, jeśli płyta jest gazowa, 1 jeśli jest promiennikowa, 2 jeśli jest indukcyjna. Następnie należy nacisnąć przycisk T1, aby wyjść z menu i odczekać czas konieczny na przeprowadzenie kalibracji czujnika. Ustawienie rodzaju okapu Możliwe jest ustawienie jednego z dwóch trybów roboczych okapu: wyciągowego (ustawienie domyślne) lub ltrującego. W celu zmiany rodzaju okapu, należy:

• przy okapie w stanie OFF lub standby, naciskając przez dłuższą chwilę przyciski T4 i T5, uzyskuje się dostęp do menu, co jest sygnalizowane sygnałem dźwiękowym i włączeniem się na wyświetlaczu ikony I4 oraz napisu C1-0;

• menu można przeglądać przy użyciu przycisków T4 i T5. Przy użyciu T4 przegląda się poszczególne hasła menu (C1, C2, C3, C4, itd.), zaś przy użyciu T5 wybiera się hasła z menu (0, 1 lub 0, 1, 2);

• w celu ustawienia rodzaju okapu, należy wejść do menu, wybrać przy użyciu T4 hasło C6, a następnie przy użyciu T5 ustawić wartość 0, aby włączyć tryb wyciągowy lub wartość 1, w celu włączenia trybu ltrującego. Następnie należy nacisnąć przycisk T1. Wyłączanie okapu Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/ OFF). Jeśli okap pozostaje włączony w trybie ręcznym, jego wyłączenie nastąpi automatycznie po upływie pewnego okresu “bezpieczeństwa”. W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu. Tryb automatyczny wyłącza się po 10 minutach od wyłączenia silnika okapu przez czujnik.66

Legenda konguracji Kod regulacji Znaczenie Wyjaśnienie

Timer filtra przeciwtłuszczowego Zeruje timer filtra przeciwtłuszczowego

Timer filtra przeciwzapachowego Zeruje timer filtra przeciwzapachowego C3 Rodzaj płyt Zmienia rodzaj płyty dla czujnika AUTO. Może być gazowa, elektryczna lub indukcyjna C4 Kalibracja czujnika Służy do przeprowadzenia kalibracji czujnika. Jeśli wybierze się wartość 1, przy następnym włączeniu okapu czujnik przeprowadzi kalibrację C5 Poziomy audio Jeśli jest wyciszony, nie zostaje wydany żaden sygnał dźwiękowy (nawet przy włączaniu) C5 Rodzaj okapu Wyciągowy/Filtrujący (ustawiony domyślnie wyciągowy)

Reset do ustawienia fabrycznego Resetuje wartości menu DGT do ustawienia domyślnego (wliczając w to instalację) Uwagi ogólne W przypadku blokady przycisków wyświetlacza, przed skontaktowaniem się z serwisem, należy wyłączyć i włączyć zasilanie elektryczne okapu. Konserwacja i pielęgnacja Uwaga! Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego. Pierwsze czyszczenie

• Zdjąć folie ochronne

• Usnąć zanieczyszczenia wilgotną gąbką z małą ilością neutralnego mydła

• Spłukać wilgotną szmatką

• Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej, należy wycierać zgodnie z kierunkiem satynowania metalu Czyszczenie okresowe Okap należy często czyścić (przynajmniej z tą samą częstotliwością, z jaką przeprowadza się konserwację ltrów tłuszczowych), zarówno w środku, jak i z zewnątrz. Do czyszczenia należy użyć wilgotnej szmatki, neutralnego detergentu w płynie i letniej wody. Należy unikać stosowania produktów o właściwościach ściernych lub korozyjnych. Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem okapu i wymianą ltrów stwarza niebezpieczeństwo pożaru. W związku z tym zaleca się ściśle przestrzegać podanych instrukcji. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwą konserwacją bądź nieprzestrzeganiem wyżej wskazanych zaleceń. Konserwacja ltrów przeciwtłuszczowych (A)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania; należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia. Aby rozmontować filtr tłuszczów, należy pociągnąć sprężynowy uchwyt zwalniający. Po myciu w zmywarce metalowy ltr przeciwtłuszczowy może stracić kolor, ale jego zdolność ltrowania nie zmienia się. Konserwacja ltrów przeciwtłuszczowych (dual). (Rysunek ltr dual)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania. Filtr ten jest bardziej wydajny w porównaniu ze standardowym ltrem, dzięki połączeniu między ltrem wykonanym w całości ze stali i ltrem z wieloma warstwami metalowej siatki. Należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia. Aby rozmontować ltr przeciwtłuszczowy, należy pociągnąć sprężynowy uchwyt zwalniający. Konserwacja ltra węglowego (B) Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Nasycenie ltra węglowego następuje po jego dłuższym lub krótszym użytkowaniu w zależności od rodzaju kuchni i regularności czyszczenia filtra tłuszczowego. Wkład należy w każdym razie wymieniać przynajmniej co dwadzieścia miesiące. Ten ltr NIE może być myty ani regenerowany

• Tylko w niektórych modelach67

Demontaż: Wyjąć filtr z aktywnym węglem naciskając dwie umieszczone z przodu dźwignie, które mocują go do okapu.

Montaż: Zaczepić filtr z aktywnym węglem najpierw z tyłu na metalowych wypustkach okapu, a następnie z przodu naciskając dwie dźwignie. Konserwacja ltra przeciwzapachowego High Performance. (Rysunek ltr w kształcie walca+ estetyczna obudowa)

Filtr z aktywnym węglem zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. W celu uzyskania znakomitej wydajności wyciągu, ltr jest większy niż standardowe ltry i jest zainstalowano w obudowie umieszczonej nad okapem. Nasycenie ltra węglowego następuje po jego dłuższym lub krótszym użytkowaniu w zależności od rodzaju kuchni i regularności czyszczenia ltra tłuszczowego. Wkład należy w każdym razie wymieniać przynajmniej raz na 5 lat. Ten ltr NIE może być myty ani regenerowany. Demontaż: Odczepić od góry przedni panel obudowy, wewnątrz której umieszczono ltr, a następnie zdjąć go, aby uzyskać dostęp do filtra w kształcie walca. Wyjąć śrubę mocującą filtr przy użyciu odpowiedniego narzędzia i wysunąć filtr posługując się obiema rękami. Zalecamy korzystanie z drabiny i rękawic podczas wykonywania tej czynności. Montaż: Wprowadzić ltr do obudowy, zwracając uwagę na jego ustawienie (wklęsła część ltra musi być zwrócona w stronę okapu). Zamocować filtr śrubą mocującą dostarczoną na wyposażeniu. Przymocować przedni panel do obudowy, najpierw do wypustek znajdujących się w dole, a potem naciskając panel w części górnej tak, aby zamocować sworznie w ich gnieździe. Zalecamy korzystanie z drabiny i rękawic podczas wykonywania tej czynności. Wymiana żarówek Odłączyć urządzenie od sieci zasilania elektrycznego i wyjąć ltry przeciwtłuszczowe. Uwaga! Przed dotknięciem żarówek, należy upewnić się, że są zimne.

1. Zdjąć osłonę podważając

ją małym, płaskim śrubokrętem lub podobnym narzędziem.

2. Wymienić uszkodzoną

żarówkę. Stosować wyłącznie żarówki o takich samych parametrach technicznych jak uszkodzone żarówki (szczegółowe informacje w danych technicznych podanych w instrukcji).

3. Zamknąć osłonę (mocowanie zatrzaskowe).

Wymiana żarówek LED * Okap jest wyposażony w system oświetlenia oparty na technologii LED. Diody Led gwarantują optymalne oświetlenie, dłuższą żywotność i mniejsze zużycie energii w porównaniu z tradycyjnymi żarówkami. W celu wymiany, należy się zwrócić do serwisu. Kabel elektryczny Jeśli kabel zasilania jest uszkodzony, może zostać wymieniony przez producenta lub jego serwis obsługi technicznej, tak aby uniknąć jakiegokolwiek ryzyka.

• Tylko w niektórych modelach68

USUWANIE To urządzenie posiada znak zgodności z Dyrektywą Europejską 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniając się, że ten produkt zostanie usunięty w prawidłowy sposób, użytkownik przyczynia się do zapobiegania potencjalnemu negatywnemu wpływowi na środowisko i zdrowie. Symbol na produkcie lub na dołączonej do niego dokumentacji informuje, że to urządzenie nie powinno być traktowane jak zwykłe odpady domowe, lecz musi zostać przekazane do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych w celu recyklingu. Należy je zezłomować, stosując się do lokalnych przepisów w zakresie usuwania odpadów. W celu uzyskania dodatkowych informacji dotyczących unieszkodliwiania, odzyskiwania i recyklingu tego produktu, należy się skontaktować z właściwym miejscowym urzędem, z punktem zbiórki odpadów pochodzących z gospodarstw domowych lub ze sklepem, w którym produkt został zakupiony Usterki i środki zaradcze Jeśli w działaniu urządzenia dojdzie do usterek, przed skontaktowaniem się z Serwisem Technicznym, należy przeprowadzić następujące proste kontrole: Jeśli okap nie działa: Sprawdzić czy:

• dopływ prądu nie został przerwany.

• wybrano jedną z prędkości. Jeśli skuteczność działania okapu jest niska: Sprawdzić czy:

• Wybrana prędkość silnika jest odpowiednia do ilości uwalnianych spalin i oparów.

• Kuchnia jest wystarczająco wietrzona, umożliwiając prawidłowy dopływ powietrza.

• Filtr węglowy nie jest zużyty (okap w wersji ltrującej). Jeśli okap wyłączył się podczas zwykłej pracy: Sprawdzić czy:

• dopływ prądu nie został przerwany.

• nie doszło do interwencji urządzenia wielobiegunowego. W przypadku usterek w działaniu urządzenia, przed skontaktowaniem się z Serwisem Technicznym, należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyjmując wtyczkę z gniazdka, i ponownie przyłączyć. Jeśli usterka nie znika, należy skontaktować się z serwisem technicznym.69
