MODE D'EMPLOI HLB 9.8 AADC XHA HOTPOINT ARISTON

• Caution! The unit's accessible parts can get very hot when used with cooking equipment. Avertissements ! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit. ! Veuillez lire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité. ! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.13 Sécurité générale

• La distance minimale entre la surface où sont posés les récipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d’au moins : 65 cm si la hotte est installée au-dessus d'une table de cuisson à gaz 55 cm si la hotte est installée au-dessus d'une table de cuisson électrique. Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tenir compte.

• La hotte est équipée de chevilles de xation adaptées à la plupart des murs ou plafonds. Il est toutefois nécessaire de s'adresser à un technicien an de s'assurer que le matériel est adapté au type de mur ou plafond, lequel doit être sufsamment résistant pour supporter le poids de la hotte.

• Attention ! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.

• Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

• Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.

• L’appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.

• Les enfants doivent être surveillés an d'éviter qu'ils ne jouent avec l'appareil.

• N'utilisez jamais l'appareil sans ltre anti-graisse correctement monté !

• La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait été expressément indiqué.

• La pièce où elle est installée doit disposer d'une ventilation sufsante lorsque la hotte est utilisée en même temps que d'autres appareils à combustion utilisant du gaz ou d'autres combustibles.

• L’air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres appareils de combustion utilisant du gaz ou d'autres combustibles.

• Veuillez respecter toutes les normes relatives à l'évacuation de l'air.

• Il est strictement interdit de cuisiner des aliments ambés sous la hotte ; l'utilisation de ammes libres pourrait endommager les ltres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.

• Il est conseillé de surveiller la cuisson des aliments lorsque l'on a recours à la friture, an d'éviter que l'huile chauffée à trop haute température ne prenne feu.

• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir étroitement aux dispositions des autorités locales compétentes.14

• Il est conseillé de nettoyer fréquemment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien présentes dans ce manuel).

• Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des ltres peut être à l'origine de risques d'incendie.

• N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.

• Nous déclinons toute responsabilité en cas d'éventuels inconvénients, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions présentes dans ce mode d'emploi.

• le modèle de l’appareil (Mod.)

• son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil Asistencia ! No llame nunca a técnicos no autorizados. Comunique:

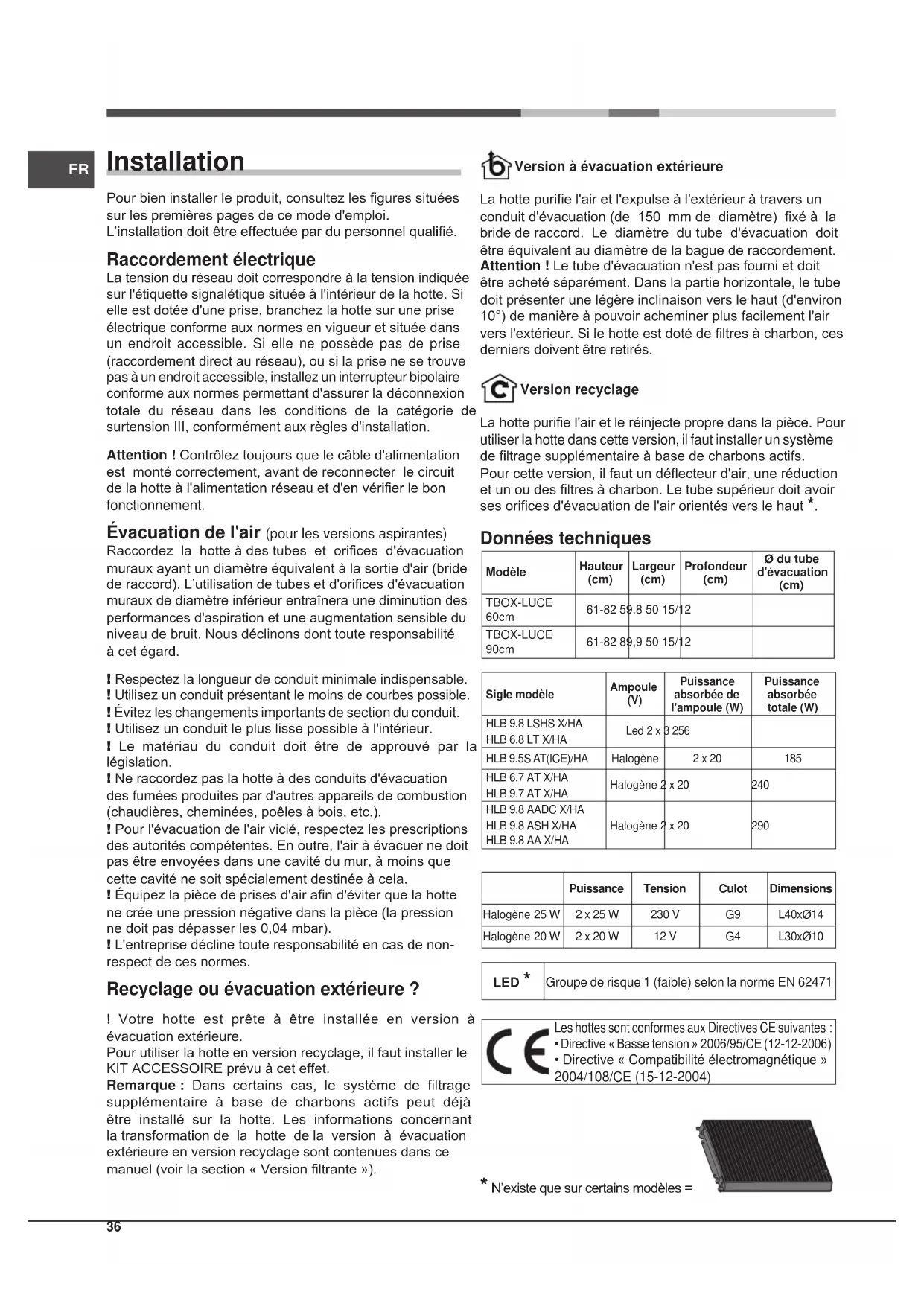

Installation Pour bien installer le produit, consultez les gures situées sur les premières pages de ce mode d'emploi. L’installation doit être effectuée par du personnel qualié. Raccordement électrique La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation. Attention ! Contrôlez toujours que le câble d'alimentation est monté correctement, avant de reconnecter le circuit de la hotte à l'alimentation réseau et d'en vérier le bon fonctionnement. Évacuation de l'air (pour les versions aspirantes) Raccordez la hotte à des tubes et orices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L’utilisation de tubes et d'orices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard. ! Respectez la longueur de conduit minimale indispensable. ! Utilisez un conduit présentant le moins de courbes possible. ! Évitez les changements importants de section du conduit. ! Utilisez un conduit le plus lisse possible à l'intérieur. ! Le matériau du conduit doit être de approuvé par la législation. ! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres appareils de combustion (chaudières, cheminées, poêles à bois, etc.). ! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à évacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela. ! Équipez la pièce de prises d'air an d'éviter que la hotte ne crée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar). ! L'entreprise décline toute responsabilité en cas de non- respect de ces normes. Recyclage ou évacuation extérieure ? ! Votre hotte est prête à être installée en version à évacuation extérieure. Pour utiliser la hotte en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet. Remarque : Dans certains cas, le système de ltrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version ltrante »). Version à évacuation extérieure La hotte purie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) xé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement. Attention ! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit présenter une légère inclinaison vers le haut (d'environ 10°) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de ltres à charbon, ces derniers doivent être retirés. Version recyclage La hotte purie l'air et le réinjecte propre dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de ltrage supplémentaire à base de charbons actifs. Pour cette version, il faut un déecteur d'air, une réduction et un ou des ltres à charbon. Le tube supérieur doit avoir ses orices d'évacuation de l'air orientés vers le haut *. Données techniques ModèleHauteur (cm) Largeur (cm) Profondeur (cm) Ø du tube d'évacuation (cm) TBOX-LUCE 60cm 61-82 59.8 50 15/12TBOX-LUCE 90cm 61-82 89,9 50 15/12Sigle modèleAmpoule (V) Puissance absorbée de l'ampoule (W)Puissance absorbée totale (W)HLB 9.8 LSHS X/HAHLB 6.8 LT X/HALed 2 x 3 256 HLB 9.5S AT(ICE)/HA Halogène 2 x 20 185 HLB 6.7 AT X/HAHLB 9.7 AT X/HAHalogène 2 x 20 240HLB 9.8 AADC X/HAHLB 9.8 ASH X/HAHLB 9.8 AA X/HAHalogène 2 x 20 290Puissance Tension Culot DimensionsHalogène 25 W 2 x 25 W 230 V G9 L40xØ14 Halogène 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Groupe de risque 1 (faible) selon la norme EN 62471 Les hottes sont conformes aux Directives CE suivantes :

• Directive « Basse tension » 2006/95/CE (12-12-2006)

• Directive « Compatibilité électromagnétique » 2004/108/CE (15-12-2004)

• N’existe que sur certains modèles =37

Commandes TBOX-LUCE Modèles avec Touch control glass (basic) HLB 9.5S AT(ICE)/HA - HLB 6.8 LT X/HA HLB 6.7 AT X/HA - HLB 9.7 AT X/HA T1 T2 T3 T4 T5 T6 T7 T8 T1 Marche/Arrêt moteur Lorsque l’on appuie sur ce bouton alors que la hotte est éteinte, on active la première vitesse. Lorsque l’on appuie sur ce bouton pendant le fonctionnement, la hotte s’éteint. T2 Vitesse 1 Lorsque l’on appuie sur ce bouton, la hotte passe de l’état précédent à la vitesse 1. T3 Vitesse 2 Lorsque l’on appuie sur ce bouton, la hotte passe de l’état précédent à la vitesse 2. T4 Vitesse 3 Lorsque l’on appuie sur ce bouton, la hotte passe de l’état précédent à la vitesse 3. T5 Booster Lorsque l’on appuie sur ce bouton, la hotte passe de l’état précédent à la vitesse intensive. La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée ; si, en revanche, on appuie sur l’un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passe à la vitesse sélectionnée. T7 Avertissements relatifs aux ltres à graisse et à odeurs Au bout d’un certain nombre d’heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des ltres à graisse (A) et à odeurs (B) - ce dernier uniquement pour les hottes à recyclage. Ce terme est indiqué par le clignotement de la led de la couleur associée au ltre (blanc pour les ltres à graisse, rouge pour le ltre à odeurs). Après le nettoyage ou le remplacement des ltres, toute pression sur la touche T7 entraîne l’extinction de la led d’avertissement. T8 Allumage/extinction des lampes Pour allumer et éteindre les lampes de la hotte. Conguration de la hotte Quand le produit est éteint, il est possible d’accéder au menu de conguration en appuyant 6 secondes de suite sur les touches T5 et T6. T7 s’allume alors pour indiquer le type d’installation à l’aide de deux couleurs de LED : blanc pour l’installation à évacuation extérieure (par défaut), rouge pour l’installation en version recyclage. Il est possible de changer de type d’installation en appuyant cycliquement sur la touche T7, bien entendu les couleurs des LED s’alterneront. Arrêt de la hotte La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). En cas de sélection de la minuterie, la hotte s’arrête automatiquement à la n du temps programmé. Modèles avec Touch control glass + display (medium) HLB 9.8 AADC X/HA - HLB 9.8 AA X/HA T1 T2 T3 T4 T5 T6 T1 Marche/Arrêt moteur Lorsque l’on appuie sur ce bouton alors que la hotte est éteinte, on active la première vitesse. Lorsque l’on appuie sur ce bouton pendant le fonctionnement, la hotte s’éteint. T2 Vitesse - Lorsque l’on appuie sur ce bouton, la hotte passe à la vitesse inférieure. T3 Vitesse + Si la hotte fonctionne à la vitesse 3, une pression sur ce bouton active la vitesse intensive. La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée. T4 Minuterie « – » La minuterie permet de régler un temps au bout duquel la hotte revient sur OFF ; si la minuterie a été réglée et qu’il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitôt. Lorsque l’on appuie sur la touche T4 on diminue le temps de 5 minutes. T5 Minuterie « + » Lorsque l’on appuie sur ce bouton une première fois, on règle la minuterie sur 5 minutes et à chaque pression successive ce temps augmente de 5 minutes à la fois. T6 Allumage/extinction des lampes Pour allumer et éteindre les lampes de la hotte T6 Minuterie Une seule pression sur T6 permet d’associer une durée préréglée de la minuterie (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min] à chaque vitesse à l’échéance de laquelle la hotte revient automatiquement sur OFF. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.38

D1I1 D2 I5 I2 I4 D1: Chiffre Vitesse D2: Groupe de 2 chiffres Temps I1: Indicateur Filtre à graisses I2 : Indicateur Filtre Charbon I4 : Indicateur Menu I5 : Indicateur Minuterie Avertissement relatif aux ltres à graisse et à odeur Au bout d’un certain nombre d’heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des ltres à graisse (A) et/ou à odeurs (B) - ce dernier uniquement pour les hottes à recyclage. L’allumage du voyant I1 indique la saturation du ltre à graisse, tandis que l’allumage du voyant I2 indique la saturation du ltre à odeurs (uniquement pour les hottes en version recyclage). Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T4, hotte allumée. Sélection du type de hotte Il est possible de sélectionner le fonctionnement de la hotte en mode évacuation (par défaut) ou recyclage. Pour modier la sélection, procéder comme suit :

• la hotte étant sur OFF, appuyer longuement sur les touches T4 et T5 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l’icône I4 qui s’allume sur l’afcheur et par l’inscription C1-0 qui s’afche ;

• pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

• pour sélectionner le type de hotte, accéder au menu, sélectionner à l’aide de T4 le point C6 et à l’aide de T5 sélectionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. A la n, appuyer sur la touche T1. Arrêt de la hotte La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). Si la hotte reste allumée en mode manuel, elle s’éteindra automatiquement au bout d’un laps de temps de « sécurité ». En cas de sélection de la minuterie, la hotte s’arrête automatiquement à la n du temps programmé. Modèles avec Touch control glass + display (high) HLB 9.8 ASH X/HA - HLB 9.8 LSHS X/HA T1 T2 T3 T4 T5 T6 T7 T8 T1 Marche/Arrêt moteur Lorsque l’on appuie sur ce bouton alors que la hotte est éteinte, on active la première vitesse. Lorsque l’on appuie sur ce bouton pendant le fonctionnement, la hotte s’éteint. T2 Vitesse - Lorsque l’on appuie sur ce bouton, la hotte passe à la vitesse inférieure. T3 Vitesse + Lorsque l’on appuie sur ce bouton, la hotte passe à la vitesse supérieure. Si la hotte est éteinte, c’est la vitesse 1 qui est congurée lorsque l’on appuie sur ce bouton. T4 Booster Lorsque l’on appuie sur ce bouton, la hotte passe de l’état précédent à la vitesse intensive ; la lettre « b » clignote lentement sur l’afcheur. La durée du réglage est limitée dans le temps ; à son expiration, la hotte revient à la vitesse précédemment réglée ; si, en revanche, on appuie sur l’un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passe à la vitesse sélectionnée. T5 AUTO Une pression sur le bouton T5 active le mode de fonctionnement automatique qui met la hotte en marche selon le niveau de vapeur détecté. Le capteur pendant son fonctionnement à plein régime, règle la vitesse du moteur à l’intérieur des valeurs admises (0, 1, 2, 3 ou booster). La hotte qui est en train de fonctionner en mode automatique passe en mode manuel lorsque l’on appuie sur la touche Vitesse ou Booster. Le capteur a besoin d’être calibré avant son utilisation. Pour plus d’informations, consulter le paragraphe « Procédure de calibration » T6 Minuterie « – » La minuterie permet de régler un temps au bout duquel la hotte revient sur OFF ; si la minuterie a été réglée et qu’il y a un changement de vitesse activé en appuyant sur T2, T3 ou T4, la minuterie se désactive aussitôt. Lorsque l’on appuie sur la touche T6 on diminue de 5 minutes la valeur précédemment sélectionnée. T7 Minuterie « + » Lorsque l’on appuie sur ce bouton une première fois, on règle la minuterie sur 5 minutes et à chaque pression successive ce temps augmente de 5 minutes. T8 Allumage/extinction des lampes Pour allumer et éteindre les lampes de la hotte39

D1I1 D2 I5 I2 I4 D1: Chiffre Vitesse D2: Groupe de 2 chiffres Temps I1: Indicateur Filtre à graisses I2 : Indicateur Filtre Charbon I4 : Indicateur Menu I5 : Indicateur Minuterie Avertissement relatif aux ltres à graisse et à odeurs Au bout d’un certain nombre d’heures de fonctionnement, il faut procéder au nettoyage ou au remplacement des ltres à graisse (A) et à odeurs (B) - ce dernier uniquement pour les hottes à recyclage. L’allumage du voyant I1 indique la saturation du ltre à graisse, tandis que l’allumage du voyant I2 indique la saturation du ltre à odeurs/charbon actif (uniquement pour les hottes en version recyclage). Pour réinitialiser le compteur, appuyer 3 secondes de suite sur T5 + T6, hotte allumée. Procédure de calibration du capteur automatique - Calibration : pour que la procédure de calibration soit efcace, il faut qu’elle soit effectuée en environnement propre, le plan de cuisson doit donc être éteint. Pendant la procédure de calibration, la touche AUTO est allumée et l’inscription AUTO clignote sur l’afcheur. La calibration du capteur peut être AUTOmatique ou manuelle (« sur demande »). Dans les deux cas, la durée de la calibration est de :

• 1 minute environ pour plan de cuisson à gaz ;

• 13 minutes environ pour plan de cuisson à induction ou électrique. - La calibration automatique : elle a lieu quand la hotte est mise sous tension ou après avoir choisi le plan de cuisson dans le menu conguration. - La calibration manuelle : (ou sur demande) est prévue dans le menu de conguration. Cette procédure est conseillée et peut être activée en cas de mauvais fonctionnement du capteur (qui peut par exemple se produire en cas de panne d’électricité pendant la cuisson ou après une période d’inactivité prolongée). Pour effectuer la calibration manuelle, procéder pas à pas comme suit :

• la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T6 et T7 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l’icône I4 qui s’allume sur l’afcheur et par l’inscription C1-0 qui s’afche ;

• pour faire dérouler le menu, utiliser les touches T6 et T7. T6 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

• pour effectuer la calibration manuelle, accéder au menu, sélectionner à l’aide de T6 le point C4 et à l’aide de T7 sélectionner la valeur 1. Appuyer ensuite sur la touche T1 et attendre le temps conseillé pour la calibration. Sélection du type de plan de cuisson : lors de l’installation (en service) il faut choisir le type de plan de cuisson (électrique, induction, gaz) présent sous la hotte. Tout de suite après la sélection du plan de cuisson, la procédure complète de calibration AUTOmatique aura lieu. Important : ne pas forcer la calibration « sur demande » après la sélection du plan de cuisson car cette dernière démarre automatiquement. Pour sélectionner le plan de cuisson, procéder comme suit :

• la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T6 et T7 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l’icône I4 qui s’allume sur l’afcheur et par l’inscription C1-0 qui s’afche ;

• pour faire dérouler le menu, utiliser les touches T6 et T7. T6 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

• pour effectuer la sélection du plan de cuisson, accéder au menu, sélectionner à l’aide de T6 le point C3 et à l’aide de T7 sélectionner la valeur 0 en cas de plan de cuisson à gaz, 1 en cas de plan radiant, 2 en cas de plan à induction. Appuyer ensuite sur la touche T1 pour quitter le mode menu et attendre le temps nécessaire à la calibration du capteur. Sélection du type de hotte Il est possible de sélectionner le mode de fonctionnement de la hotte entre évacuation (par défaut) et recyclage. Pour modier le type de hotte, procéder comme suit :

• la hotte étant sur OFF ou en mode veille (standby), appuyer longuement sur les touches T4 et T5 pour accéder au menu, cet accès est signalé par un son émis par la hotte, par l’icône I4 qui s’allume sur l’afcheur et par l’inscription C1-0 qui s’afche ;

• pour faire dérouler le menu, utiliser les touches T4 et T5. T4 permet de faire dérouler les différents points du menu (C1, C2, C3, C4, etc.), tandis que T5 sert à sélectionner les différents points du menu (0, 1 ou 0, 1, 2) ;

• pour sélectionner le type de hotte, accéder au menu, sélectionner à l’aide de T4 le point C6 et à l’aide de T5 sélectionner la valeur 0 pour un fonctionnement de la hotte en mode évacuation ou 1 pour un fonctionnement de la hotte en mode recyclage. Appuyer enn sur la touche T1. Arrêt de la hotte La hotte peut être arrêtée manuellement en appuyant sur la touche T1 (ON/OFF). Si la hotte reste allumée en mode manuel, elle s’éteindra AUTOmatiquement au bout d’un laps de temps de « sécurité ». En cas de sélection de la minuterie, la hotte s’arrête AUTOmatiquement à la n du temps programmé. Le mode AUTOmatique se désactive 10 minutes après que le capteur a procédé à l’arrêt du moteur de la hotte.40

Légende congurationCode réglage Sens Explication Minuterie ltre à graisse Remise à zéro de la minuterie du ltre à graisse Minuterie ltre à odeurs Remise à zéro de la minuterie du ltre à odeurs Type de plans de cuisson Modication du type de plan pour le capteur AUTO. Il peut être à gaz, électrique ou à induction Calibration du capteurPour effectuer la calibration du capteur En cas de sélection du point 1, au prochain allumage de la hotte, le capteur effectue la calibration C5 Niveaux audio S'il est sur muet, aucun FB audio n'est émis (même pas l'allumage) C5 Type de hotte Evacuation/Recyclage (évacuation par défaut) Reset to Factory default (Restaurer les paramètres usine par défaut) Restaure les paramètres par défaut du menu DGT (y compris l'installation) Notes généralesEn cas de blocage des touches de l’afcheur, débrancher puis rebrancher la hotte au secteur avant de contacter le Service de dépannage. Entretien et soin Attention ! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.Premier nettoyage• Retirez les lms de protection• Éliminez les impuretés avec une éponge humide et un peu de savon neutre• Rincez avec un chiffon humide• Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inoxNettoyage périodiqueLa hotte doit être nettoyée fréquemment (au moins aussi souvent que l'on procède à l'entretien des ltres à graisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède.Évitez l'utilisation de produits abrasifs ou corrosifs.Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des ltres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tenir aux instructions suggérées. Nous déclinons toute responsabilité en cas d'éventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus.Entretien des ltres anti-graisse (A) Le ltre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court.Pour démonter le filtre à graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le ltre anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de ltrage.Entretien des ltres à graisse (dual) (Dessin ltre dual) *Le ltre à graisse retient les particules de graisse provenant de la cuisson. Les performances de ce ltre dépassent largement celles d’un ltre standard grâce à l’association d’un ltre entièrement en acier et d’un ltre formé de plusieurs couches de maille métallique. Il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court. Pour démonter le ltre à graisse, tirer sur la poignée de décrochage à ressort. Entretien du ltre à charbon (B)Le filtre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du ltre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le ltre anti-graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les vingt mois. Ce ltre NE peut PAS être lavé ou régénéré Démontage : Enlevez le ltre aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

• N’existe que sur certains modèles41

• N’existe que sur certains modèles

Montage : Accrochez le ltre aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers. Maintenance ltre à odeurs Haute Performance. (Dessin ltre cylindrique + boîtier esthétique * Le ltre à charbon actif retient les odeurs désagréables provenant de la cuisson. Pour obtenir des performances d’aspiration optimales, le ltre est plus grand que les ltres standard et il est installé à l’intérieur du boîtier positionné au-dessus de la hotte. La saturation du ltre à charbon est atteinte au bout d’une durée d’utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le ltre à graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les 5 ans. Ce ltre NE peut PAS être lavé ou régénéré. Dépose: Décrocher sur le dessus, le panneau frontal du boîtier à l’intérieur duquel se trouve le ltre qu’il faut ensuite sortir complètement du boîtier pour accéder au filtre cylindrique. Retirer la vis de xation du filtre à l’aide d’un outil approprié et retirer le ltre en le saisissant à deux mains. Nous conseillons de mettre des gants et d’utiliser un escabeau pour effectuer cette opération. Montage: Introduire le ltre dans le boîtier en veillant au sens d’introduction (la partie creuse du filtre doit être tournée vers la hotte). Fixer le ltre à l’aide de la vis de fixation fournie avec l’appareil. Accrocher d’abord le panneau frontal du boîtier aux languettes présentes dans le bas puis pousser sur le haut du panneau jusqu’à ce que les pivots entrent dans leur logement. Nous conseillons de mettre des gants et d’utiliser un escabeau pour effectuer cette opération. Remplacement des ampoules Déconnectez l'appareil du réseau électrique et retirez les ltres anti-graisse. Attention ! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.

1. Retirez la protection en

faisant levier avec un petit tournevis plat ou un outil similaire.

2. Remplacez l'ampoule

usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez les données techniques présentes dans le livret suivant).

3. Refermez la protection (xation à déclic).

Remplacement des ampoules LED * La hotte est équipée d’un système d’éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d’énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s’adresser au service d’assistance technique. Câble électrique Si le câble d'alimentation est endommagé, il peut être remplacé par le fabricant ou par son service d'assistance technique an d'éviter tout danger.42

Cet appareil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En veillant à mettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les éventuelles conséquences négatives pour l'environnement et la santé. Le symbole présent sur le produit ou sur la documentation qui l'accompagne indique que ce produit ne doit pas être traité comme un déchet ménager mais qu'il doit être déposé dans un point de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Veuillez respecter les normes locales en vigueur en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté le produit. Anomalies et remèdes Si quelque chose semble ne pas fonctionner, avant d'appeler le Service d'assistance, veuillez vérier les points suivants : Si la hotte ne fonctionne pas : Vériez que :

• il n'y a pas de coupure de courant.

• une vitesse a bien été sélectionnée. Si la hotte afche un mauvais rendement : Vériez que :

• La vitesse sélectionnée est sufsante pour la quantité de fumée et de vapeurs dégagée.

• La cuisine est sufsamment aérée pour permettre une prise d'air.

• Le ltre à charbon n'est pas usagé (hotte en version recyclage). Si la hotte s'est éteint en cours de fonctionnement normal : Vériez que :

• il n'y a pas de coupure de courant.

• le disjoncteur omnipolaire ne s'est pas déclenché. En cas d'anomalies de fonctionnement éventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.ES
