KULLANIM KILAVUZU HRP 6.5 CM (OW)HA HOTPOINT ARISTON

• Pişirme cihazının en üst kısmındaki pişirme aracı destek yüzeyi ile davlumbaz arasındaki mesafe en az şu kadar olmalıdır: Davlumbaz bir gazlı set üstü ocağın üzerine kurulmuşsa 65 cm Davlumbaz bir elektrikli set üstü oca ğın üzerine kurulmuşsa 55 cm Gazlı ocağın kurulum talimatları nda daha fazla bir mesafe belirtilmişse o mesafeye uyulmalıdır.

• Davlumbaz, pek çok duvar/tavan ile kullanılmaya uygun ankraj tapalarıyla verilmektedir. Ancak, ünite ağırlığını kaldırabilecek güce sahip olmaları gerektiğinden, bu malzemelerin montaj yapılacak duvara/tavana uygun olup olmadığı konusunda mutlaka yetkili bir teknisyene danışmanız gerekir.

• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynağına bağlamayın.

• Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fi şini prizden çekin veya ana devre kesici bağlantısını kesin.

• Üniteyi kurarken veya bakım yaparken mutlaka iş eldiveni kullanın.

• Bu cihaz, güvenliklerinden sorumlu bir kiş i tarafından cihazın kullanımıyla ilgili talimatlar kendilerine öğretilmeden veya bu kişinin gözetimi altında olmadan fi ziksel, ruhsal veya akli durumları yeterli olmayan kişiler (çocuklar dâhil) ya da gerekli bilgi ve tecrübeye sahip olmayan kişiler tarafından kullanılmamalıdır.

• Çocukların üniteyle oynamadıklarından emin olun.

• Üniteyi yağ fi ltresi takılı değilken asla çalıştırmayın!

• Açı kça bu şekilde bir talimat verilmemişse, davlumbazı asla bir destek olarak KULLANMAYIN.

• Davlumbaz gaz veya diğer yakıtlarla çalışan başka bir ekipmanla aynı anda kullanılıyorsa oda yeterince havalandırılmalıdır.

• Çekilen gaz, gazlı veya diğer yakıtlı ekipmanların yanma gazlarını tahliye etmek için kullanılan bir kanala verilmemelidir.

• Hava çekme ile ilgili tüm talimatlara uyun.

• Davlumbazın aşağısında alev olacak biçimde asla yemek PİŞİRMEYİN; alev fi ltrelere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.

• Kızgın yağın alev almadığını kontrol etmek için kı zartma işleri sırasında ocağın başında durun.

• Duman çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili tüm yerel yönetmeliklere uyun.

• Ürünün içini ve dışını sık sık temizleyin (AYDA EN AZ BİR DEFA ve bu kılavuzda verilen talimatlara uygun olarak).

• Davlumbaz temizleme/parça değiştirme talimatlarına uymaman ız yangına neden olabilir.20

• Ampulleri doğru takılı değilken davlumbazı asla çalıştırmayın - elektrik çarpması riski!

• İmalatçı, bu kılavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangından sorumlu tutulamaz.

• Dikkat! Ünitenin erişilebilir parçaları piş irme ekipmanı yla birlikte kullanıldığında çok ısınabilir.

• Bu cihaz, eğer uygun şekilde gözetim altında bulunuyorlar ise veya güvenli şekilde cihazın kullanımı hakkında eğitim almışlar ise ve ilişkin tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve fi ziksel, duyusal veya mental kapasitelerden yoksun veya tecrübe ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir. Предупреждения ! Важно сохранить настоящее руководство для его консультаций в любое время. В случае продажи, передачи или переезда проверьте, чтобы руководство прилагалось к

• Arızanın bağımsız olarak çözülebildiğini kontrol ediniz;

• Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız;

• Giderilmediği takdirde, Yetkili Teknik Destek Servisine başvurunuz. ! Yetkili olmayan teknisyenlerden asla yardım almayınız. Bu durumda şu bilgileri veriniz:

• SıCAKlıK ekranı üzerinde görülen mesaj

• cihazın modeli (Mod.)

• seri numarası (S/N) Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır. Сервисное обслуживание ! Никогда не обращайтесь к неуполномоченным

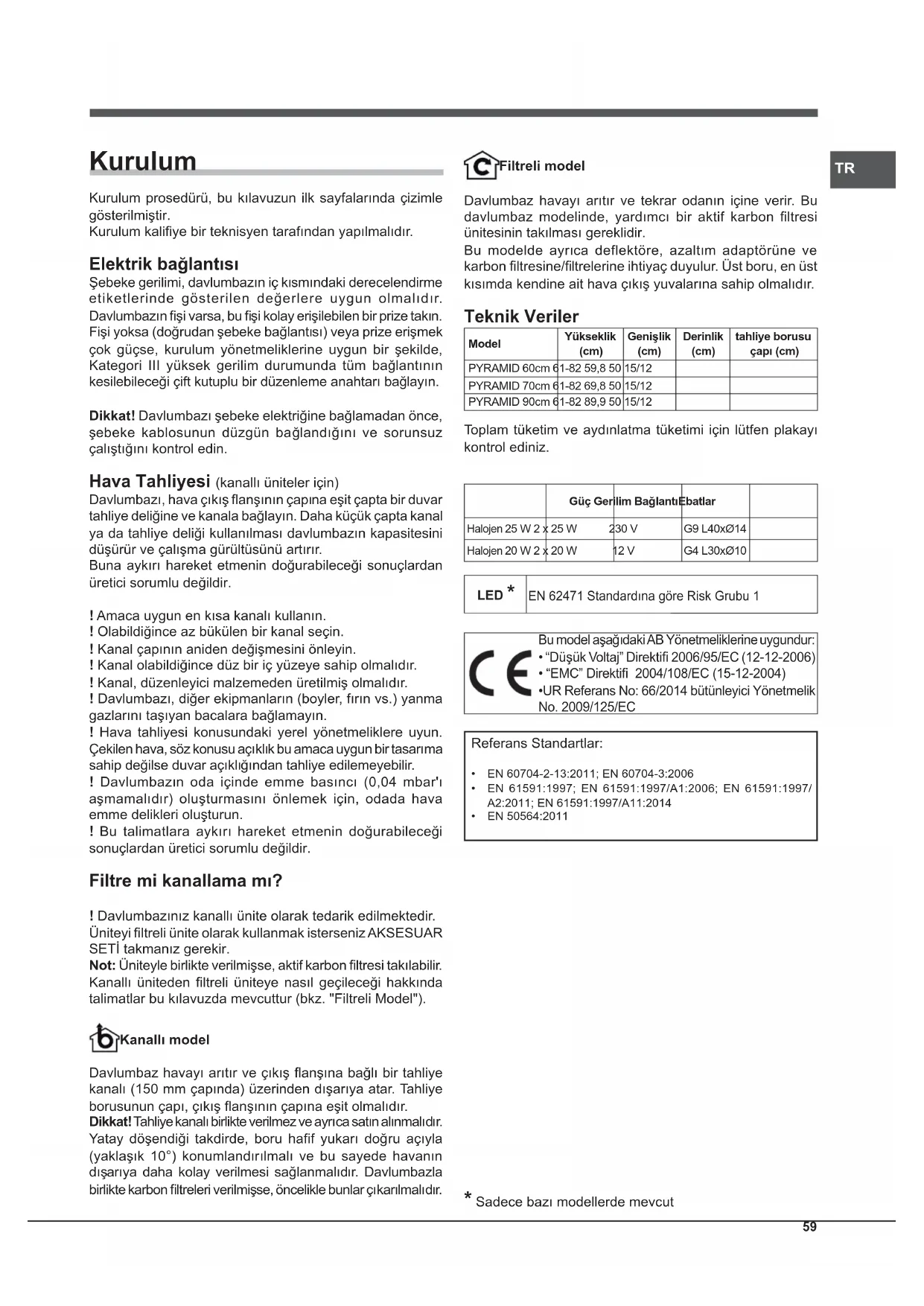

Kurulum Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle gösterilmiştir. Kurulum kalifi ye bir teknisyen tarafından yapılmalıdır. Elektrik bağlantısı Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme etiketlerinde gösterilen değerlere uygun olmalıdır. Davlumbazın fi şi varsa, bu fi şi kolay erişilebilen bir prize takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prize erişmek çok güçse, kurulum yönetmeliklerine uygun bir şekilde, Kategori III yüksek gerilim durumunda tüm bağlantının kesilebileceği çift kutuplu bir düzenleme anahtarı bağlayın. Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce, şebeke kablosunun düzgün bağlandığını ve sorunsuz çalıştığını kontrol edin. Hava Tahliyesi (kanallı üniteler için) Davlumbazı, hava çıkış fl anşının çapına eşit çapta bir duvar tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal ya da tahliye deliği kullanılması davlumbazın kapasitesini düşürür ve çalışma gürültüsünü artırır. Buna aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir. ! Amaca uygun en kısa kanalı kullanın. ! Olabildiğince az bükülen bir kanal seçin. ! Kanal çapının aniden değişmesini önleyin. ! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır. ! Kanal, düzenleyici malzemeden üretilmiş olmalıdır. ! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma gazlarını taşıyan bacalara bağlamayın. ! Hava tahliyesi konusundaki yerel yönetmeliklere uyun. Çekilen hava, söz konusu açıklık bu amaca uygun bir tasarıma sahip değilse duvar açıklığından tahliye edilemeyebilir. ! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı aşmamalıdır) oluşturmasını önlemek için, odada hava emme delikleri oluşturun. ! Bu talimatlara aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir. Filtre mi kanallama mı? ! Davlumbazınız kanallı ünite olarak tedarik edilmektedir. Üniteyi fi ltreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir. Not: Üniteyle birlikte verilmişse, aktif karbon fi ltresi takılabilir. Kanallı üniteden fi ltreli üniteye nasıl geçileceği hakkında talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model"). Kanallı model Davlumbaz havayı arıtır ve çıkış fl anşına bağlı bir tahliye kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye borusunun çapı, çıkış fl anşının çapına eşit olmalıdır. Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın alınmalıdır. Yatay döşendiği takdirde, boru hafif yukarı doğru açıyla (yaklaşık 10°) konumlandırılmalı ve bu sayede havanın dışarıya daha kolay verilmesi sa ğlanmalıdır. Davlumbazla birlikte karbon fi ltreleri verilmişse, öncelikle bunlar çıkarılmalıdır. Filtreli model Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu davlumbaz modelinde, yardımcı bir aktif karbon fi ltresi ünitesinin takılması gereklidir. Bu modelde ayrıca deflektöre, azaltım adaptörüne ve karbon fi ltresine/fi ltrelerine ihtiyaç duyulur. Üst boru, en üst kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır. Teknik Veriler ModelYükseklik (cm) Genişlik (cm) Derinlik (cm) tahliye borusu çapı (cm)PYRAMID 60cm 61-82 59,8 50 15/12PYRAMID 70cm 61-82 69,8 50 15/12PYRAMID 90cm 61-82 89,9 50 15/12 Toplam tüketim ve aydınlatma tüketimi için lütfen plakayı kontrol ediniz. Güç Gerilim Bağlantı EbatlarHalojen 25 W 2 x 25 W 230 V G9 L40xØ14Halojen 20 W 2 x 20 W 12 V G4 L30xØ10LED *EN 62471 Standardına göre Risk Grubu 1 Bu model aşağıdaki AB Yönetmeliklerine uygundur:

• UR Referans No: 66/2014 bütünleyici Yönetmelik No. 2009/125/EC Referans Standartlar:
• EN 60704-2-13:2011; EN 60704-3:2006• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014• EN 50564:2011
• Sadece bazı modellerde mevcut60

PYRAMID kumandaları Mekanik tuş takımlı modeller

T1 T2 T3 T4 T5 T1 Motor sıfırlama Davlumbaz çalışıyorken düğmeye basılınca ünite kapanır (OFF). T2 Hız 1 Düğmeye basılınca davlumbazın hızı 1 olarak ayarlanır. T3 Hız 2 Düğmeye basılınca davlumbazın hızı 2 olarak ayarlanır. T4 Hız 3 Düğmeye basılınca davlumbazın hızı 3 olarak ayarlanır. T5 Işıklar AÇIK/KAPALI İşlev düğmeli tuş takımlı modeller

T1 Motor sıfırlama Hızı 1 olarak ayarlamak için davlumbaz kapalıyken düğmeye basın. Davlumbaz çalışıyorken düğmeye basılınca ünite kapanır (OFF). T2 Hız 1 Düğmeye basılınca davlumbazın hızı 1 olarak ayarlanır. T3 Hız 2 Düğmeye basılınca davlumbazın hızı 2 olarak ayarlanır. T4 Hız 3 Düğmeye basılınca davlumbazın hızı 3 olarak ayarlanır. T5 Turbo Düğmeye basılınca davlumbaz yüksek hızda çalışmaya başlar. 5 dakika sonra ise davlumbaz önceki hı za geri döner; bir hız düğmesine (T2, T3 veya T4) basılınca turbo modundan çıkılır ve seçilen hız ayarlanır. T6 Işıklar AÇIK/KAPALI Yağ/koku fi ltresi uyarıları T2 simgesi yanıp sönüyorsa yağ fi ltresi dolmuş, T3 simgesi yanıp sönüyorsa koku fi ltresi dolmuş, her iki simge birlikte yanıp sönüyorsa her iki filtre de dolmuş demektir. Bu durumda, gerektiği şekilde yağ fi ltresini (A) veya koku fi ltresini (B) ya da her ikisini temizlemeniz/değiştirmeniz gerekir (bkz. “Temizlik ve Bakım”). Filtre sayacını sıfırlamak için: Davlumbaz açıkken T5 düğmesini 3 saniye basılı tutun. Uyarı LED'i üç kez yanıp söner ve ardından normal moda döner. Her iki fi ltre uyarı sı da aynı anda aktifse, her ikisini ayrı ayrı sıfırlamanız gerekir. Birinci sekans yağ fi ltresini, ikinci sekans ise koku fi ltresini sıfırlar. Davlumbazın yapılandırılması: Davlumbazın çalışma modunu ayarlamak için, ürün kapalı durumdayken T5 düğmesine 6 saniye boyunca basılı tutun. Tesisat türünü göstermek adına T2 ya da T3 simgesi yanacaktır: T2 havalandırma, T3 fi ltreleme Tesisat türünü, periyodik olarak T4 düğmesine basarak değiştirebilirsiniz. Yeni yapılandırma ayarlarını kaydetmek için T1 düğmesine basın. İşlev düğmeli tuş takımına ve göstergeye sahip modeller

1 Motor AÇIK/KAPALI Hızı 1 olarak ayarlamak için davlumbaz kapalıyken düğmeye basın. Davlumbaz çalışıyorken düğmeye basılınca ünite kapanır (OFF). T2 Hız - Düğmeye basılınca davlumbaz önceki hıza döner. T3 Hız + Düğmeye basılınca davlumbaz sonraki hıza geçer. T1 T2 T3 T4 T5

T4 Turbo Bu düğmeye basılınca davlumbaz yüksek hızda çalışır; gösterge üzerinde "b" harfi yavaşça yanıp söner. 5 dakika sonra davlumbaz önceki hızına döner; dilerseniz, turbo modundayken iki düğmeden (T2 veya T3) birine basarak da önceki hıza dönebilirsiniz. T5 Zamanlayıcı Bu düğmeye basılınca davlumbazın kapatılması otomatik olarak 5 dakika geciktirilir. Zamanlayıcının dakika cinsinden geri sayımı gösterge üzerinde gösterilir. Zamanlayıcı sadece manuel hızlara ayarlanabilir, turbo moduna ayarlanamaz. T6 Işıklar AÇIK/KAPALI Yağ/koku fi ltresi uyarıları Sol üstteki çubuk, yağ fi ltresinin dolduğunu gösterir. Sağ üstteki çubuk, koku filtresinin dolduğunu gösterir. Her iki çubuğun da yanıp sönmesi ise, her iki fi ltrenin de dolduğunu gösterir. Bu durumda, gerektiği şekilde yağ fi ltresini (A) veya koku fi ltresini (B) ya da her ikisini temizlemeniz/değiştirmeniz gerekir (bkz. “Temizlik ve Bakım”). Sonuncusu sadece fi ltreli model için geçerlidir. Filtre sayacını sıfırlamak için: Davlumbaz açıkken T4 düğmesini 3 saniye basılı tutun. Her iki fi ltre uyarısı da aynı anda aktifse, her ikisini ayrı ayrı sıfırlamanız gerekir. Birinci sekans yağ fi ltresini, ikinci sekans ise koku fi ltresini sıfırlar. Davlumbazın yapılandırılması Davlumbazın çalışma modunu ayarlamak için, , ürün kapalı durumdayken ,T4 düğ mesini 6 saniye basılı tutun. Uzun bir "bip" sesinden sonra, tesisatın türü görüntülenir: Kanallı (sol alt kısımdaki karenin yanıp sönmesi). Filtreli (sağ alt kısımdaki karenin yanıp sönmesi). Tesisat türünü, T4 düğmesine basarak değiştirebilirsiniz. Yapılandırma modundan çıkmak için T1 düğmesine bir kez basın; ünite kapatılır ve son görüntülenen ayar kaydedilir. Bakım ve Temizlik Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fi şini prizden çekin veya ana devre kesici bağlantısını kesin. İlk temizleme

• Koruyucu fi lmi çıkarın

• Nemli sünger ve az miktarda doğal sabunla temizleyin

• Nemli bir bezle durulayın

• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyin Düzenli temizleme Davlumbazın içi ve dışı düzenli olarak (en az yağ fi ltresine uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın. Aşındırıcı ürünler kullanmayın. Uyarı: Davlumbaz temizleme/parça değ iştirme talimatlarına uymamanız yangına neden olabilir. Talimatlara harfi yen uyun. Hatalı bakım yapılması veya yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz. Yağ fi ltresine bakım uygulanması (A) Yağ filtresi, yemek pişirme sırasında ortaya çıkan yağ parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır. Yağ filtresini çıkarmak için yaylı kolu çekin. Bulaşık makinesinde yıkandığı takdirde metal filtrenin rengi değişebilir, ancak bu durum fi ltre performansını etkilemez. Karbon fi ltresine bakım uygulanması (B) Karbon fi ltresi, yemek pişirme sırasında çıkan istenmeyen kokuları tutar. Filtre, yağ fi ltresinin kullanılma sıklığına ve yemek piş irme alışkanlığına bağlı olarak belli bir süre sonra dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir. Bu fi ltre YIKANAMAZ ve TEKRAR KULLANILAMAZ Sökme: Filtreyi emme tertibatından çıkarmak için 90° döndürün. Takma: Aktif karbon fi ltreyi emme tertibatına takın ve 90° döndürerek yerine sabitleyin.

Ampullerin değiştirilmesi Ünitenin fi şini çekin ve yağ fi ltresini çıkarın. Dikkat! Dokunmadan önce ampullerin soğuk olduğundan emin olun.

1. Düz uçlu küçük bir

tornavida vb. ile bastırıp dışarı iterek koruyucuyu sökün.

2. Arızalı ampulü değiştirin.

Sadece aynı tipte ampuller kullanın (detaylı bilgi için, aşağıdaki kılavuzda verilen teknik verilere bakın).

3. Koruyucuyu tekrar takın

(içeri doğru bastırın). Lambaların değiştirilmesi LED

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle donatılmıştır. LED lambalar konvansiyonel lambalara göre daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az elektrik sarfi yatı sunar. Bunların değiştirilmesi için lütfen Teknik Destek Servisine başvurun. Elektrik kablosu Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi için sadece üretici veya yetkili teknik servis tarafından değiştirilmelidir. ISKARTAYA ÇIKARMA Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman (WEEE) direktifi ne uygun olarak işaretlenmiştir. Üniteyi doğru bir şekilde ıskartaya çıkaran bir kullanıcı, çevrenin ve halka sağlığının korunmasına katkıda bulunmuş olacaktır. AEEE Yönetmeliğine uygundur Ürün veya ürünle verilen dokümanlar üzerinde bulunan sembolü, ürünün sıradan bir evsel atık olarak değerlendirilmemesi, elektrikli ve elektronik ekipmanlar için atık toplama hizmeti sunan bir tesise teslim edilmesi gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki yerel yönetmeliklere uygun bir şekilde elden çıkarın. Bu ürünün elleçlenmesi, geri kazanılması veya geri dönüştürülmesi hakkında detaylı bilgi almak için, yerel makamlara, evsel atık imha hizmeti sunan tesislere veya ürünü aldığını yetkili satıcıya danışın. Enerji tasarrufu ve çevreye saygı

• Lütfen davlumbazı ihtiyacınız olan hız ayarlarında kullanın; eğer ocağınızda bulunuyorsa, “hızlı devir” özelliğini çok sık kullanmaktan kaçının. Davlumbazın akılcı şekilde kullanı lması enerji tüketimini düşürecek ve temiz hava ile iklimlendirilmiş havanın boşa harcanmasının önüne geçecektir.

• Pişirim alanının aydınlatılması gerekmediği sürece, lütfen davlumbazın lambasını açmayın. Sorun Giderme Kullanım sırasında herhangi bir sorun yaşamanız halinde, Teknik Servis'e başvurmadan önce aşağıdaki basit kontrolleri yapın: Davlumbaz hiç çalışmıyorsa: Şunları kontrol edin:

• üniteye güç verildiğini.

• bir hızı seçimi yapıldığını. Davlumbaz verimli çalışmıyorsa: Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını işleyebilecek kapasitede olduğunu.

• mutfağın, ünitenin hava çekebileceği şekilde yeterince havalandırıldığını.

• karbon fi ltresinin sağlam olduğunu (fi ltreli modelde). Davlumbaz normal çalışma sırasında kapanıyorsa (duruyorsa): Şunları kontrol edin:

• üniteye güç verildiğini.

• devre kesicinin tetiklenmediğini. Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce makinenin fi şini çekin ve 5 saniye bekledikten sonra tekrar takın. Arıza devam ederse Teknik Servis'e başvurun.
