• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a: 65 cm se o exaustor for instalado sobre uma placa de cozedura a gás 55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica. Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fi xação adequadas à maioria das paredes/ tectos. Ainda assim, é necessário contactar um técnico qualifi cado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser sufi cientemente robusto para suportar o peso do exaustor.

• Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.15

• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.

• Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utilizar o produto sem fi ltro de gordura correctamente instalado!

• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

• O local deve dispor de ventilação sufi ciente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

• Respeite todas as normativas referentes à descarga do ar.

• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifi ca os fi ltros e pode provocar incêndios, como tal, deve ser evitada.

• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

• Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi ltros implica risco de incêndio.

• Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.

• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.

• Atenção! As partes acessíveis podem fi car muito quentes se utilizadas com aparelhos de cozedura.

Assistência ! Nunca recorra a técnicos não autorizados. Comunique:

• o modelo da máquina (Mod.);

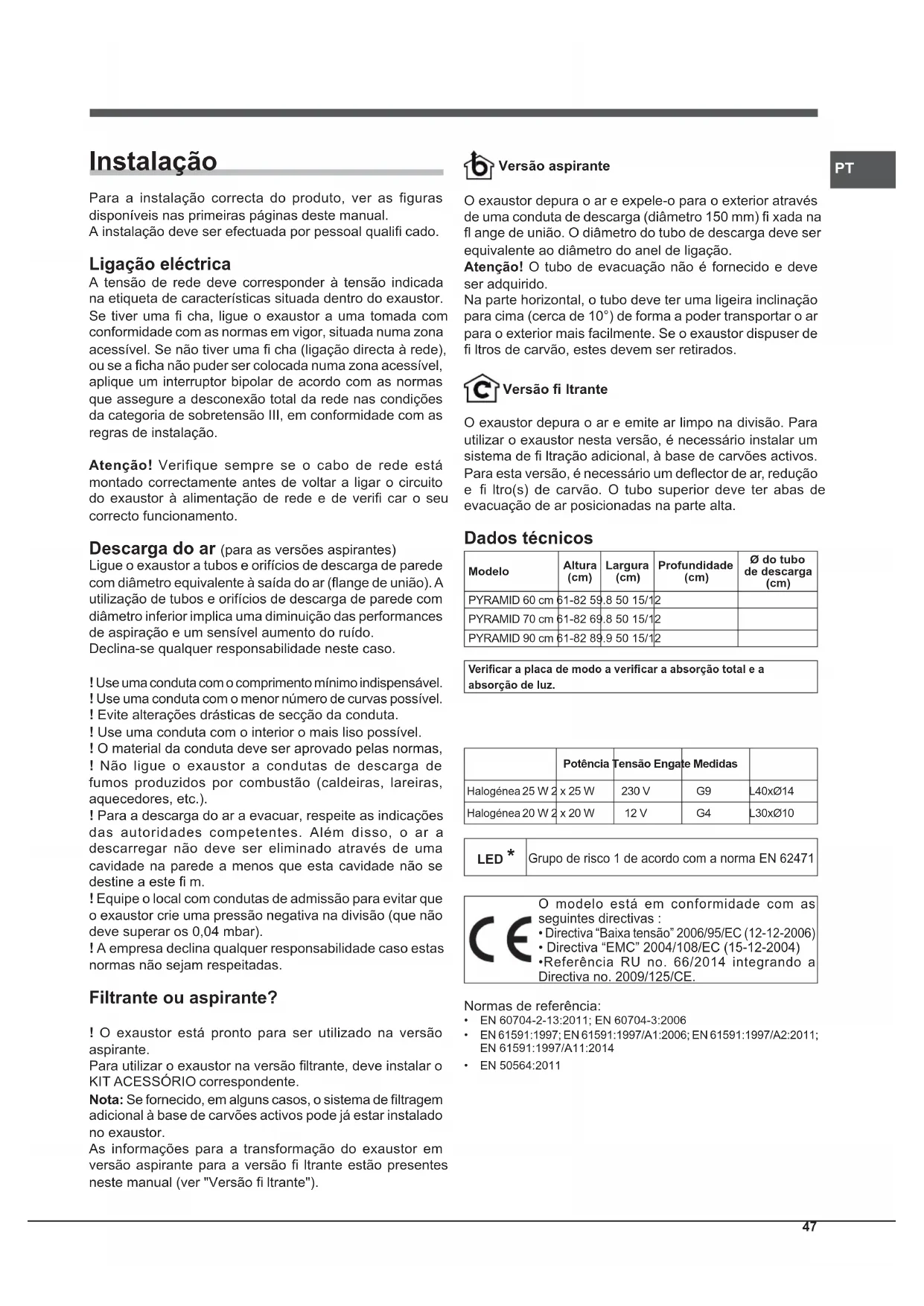

Instalação Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual. A instalação deve ser efectuada por pessoal qualifi cado. Ligação eléctrica A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fi cha (ligação directa à rede), ou se a fi cha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação. Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu correcto funcionamento. Descarga do ar (para as versões aspirantes) Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (fl ange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído. Declina-se qualquer responsabilidade neste caso. ! Use uma conduta com o comprimento mínimo indispensável. ! Use uma conduta com o menor número de curvas possível. ! Evite alterações drásticas de secção da conduta. ! Use uma conduta com o interior o mais liso possível. ! O material da conduta deve ser aprovado pelas normas, ! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.). ! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fi m. ! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar). ! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas. Filtrante ou aspirante? ! O exaustor está pronto para ser utilizado na versão aspirante. Para utilizar o exaustor na versão fi ltrante, deve instalar o KIT ACESSÓRIO correspondente. Nota: Se fornecido, em alguns casos, o sistema de fi ltragem adicional à base de carvões activos pode já estar instalado no exaustor. As informações para a transformação do exaustor em versão aspirante para a versão fi ltrante estão presentes neste manual (ver "Versão fi ltrante"). Versão aspirante O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fi xada na fl ange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação. Atenção! O tubo de evacuação não é fornecido e deve ser adquirido. Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de fi ltros de carvão, estes devem ser retirados. Versão fi ltrante O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de fi ltração adicional, à base de carvões activos. Para esta versão, é necessário um defl ector de ar, redução e fi ltro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta. Dados técnicos ModeloAltura (cm) Largura (cm) Profundidade (cm) Ø do tubo de descarga (cm) PYRAMID 60 cm 61-82 59.8 50 15/12PYRAMID 70 cm 61-82 69.8 50 15/12PYRAMID 90 cm 61-82 89.9 50 15/12 Verifi car a placa de modo a verifi car a absorção total e a absorção de luz.Potência Tensão Engate MedidasHalogénea 25 W 2 x 25 W 230 V G9 L40xØ14Halogénea 20 W 2 x 20 W 12 V G4 L30xØ10LED *Grupo de risco 1 de acordo com a norma EN 62471 O modelo está em conformidade com as seguintes directivas :

• Directiva “Baixa tensão” 2006/95/EC (12-12-2006)

• Directiva “EMC” 2004/108/EC (15-12-2004)

• Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE. Normas de referência:

Comandos PYRAMID Modelos com painel de botões mecânico HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HAHRP 9.8 CM (OW)/HAHRP 9.8 CM (AN)/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HAHRP 6.5S CM (OW)/HAHRP 6.5S CM (AN)/HAHNP6.5SCM(W)/HAHNP6.5SCM(K)/HAHNP9.5SCMX/HAHNP6.5SCMX/HA T1 T2 T3 T4 T5 T1 Reset motorAo pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.T2 Velocidade 1Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.T3 Velocidade 2Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.T4 Velocidade 3Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.T5 ON/OFF luzes Modelos com painel Soft Button HNP 9.8 AB X/HAT1 Reset motor Ao pressionar o botão com o exaustor desligado, confi gura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.T2 Velocidade 1Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.T3 Velocidade 2Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.T4 Velocidade 3Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.T5 BoosterAo pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade seleccionada.T6 ON/OFF luzesAviso fi ltro de gorduras e cheirosSe o ícone relativo à primeira velocidade T2 ficar intermitente, isso signifi ca que o fi ltro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 fi car intermitente, signifi ca que o fi ltro de cheiros está saturado e se ambos os ícones T2 e T3 fi carem intermitentes, signifi ca que ambos os fi ltros estão saturados. Será necessário proceder à limpeza/substituição dos fi ltros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").Para efectuar o reset do contador do fi ltro:Enquanto o exaustor está ligado, pressione T5 durante três segundos. O led que assinala o aviso pisca três vezes e depois regressa à visualização de funcionamento normal.No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.A primeira sequência faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros.Confi guração do exaustor:Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acende- se, indicado o tipo de instalação: T2 aspirante, T3 fi ltrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5. Para guardar a nova confi guração, é necessário pressionar a tecla T1. Modelos com painel Soft Button + Visor HNP 6.5S CD X/HAHPS 60 IX/HA1 ON/OFF motor Ao pressionar o botão com o exaustor desligado, confi gura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF. Há somente em alguns modelos T1 T2 T3 T4 T5

T2 Velocidade - Ao pressionar o botão, o exaustor passa para a velocidade anterior. T3 Velocidade + Ao pressionar o botão, o exaustor passa para a velocidade seguinte. T4 Booster Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor fi car intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade confi gurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3). T5 Timer Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidades manuais, não para o booster. T6 ON/OFF luzes Aviso fi ltro de gorduras e cheiros Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado. Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado. Se ambas as barras fi carem intermitentes, significa que ambos os filtros estão saturados. Será necessário proceder à limpeza/substituição dos fi ltros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores fi ltrantes. Para efectuar o reset do contador do fi ltro: Enquanto o exaustor está ligado, pressione T4 durante três segundos. No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset. A primeira sequência faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros. Confi guração do exaustor Para configurar a modalidade de funcionamento do exaustor pretendida,com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor. Aspirante (quadrado em baixo à esquerda intermitente). Filtrante (quadrado em baixo à direita intermitente). É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de confi guração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última confi guração visualizada. Manutenção e cuidado Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa. Primeira limpeza

• Retire as películas de protecção

• Elimine as impurezas com uma esponja húmida e pouco detergente neutro

• Enxagúe com um pan húmido

• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal Limpeza periódica O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos fi ltros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna. Evite o uso de produtos abrasivos ou corrosivos. Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos fi ltros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima. Manutenção dos fi ltros de gorduras (A) O fi ltro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve. Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi ltro de gorduras metálico pode perder a cor, mas o desempenho de fi ltragem não sofre alterações. A50

Substituição do fi ltro de carvão (B) O fi ltro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do fi ltro de carvão verifi ca-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses. Este fi ltro NÃO pode ser lavado ou regenerado. Desmontagem: rode o fi ltro a 90° para desencaixá-lo do grupo aspirante. Montagem: Insira o fi ltro de carvões activos no grupo aspirante e rode a 90° para fi xá-lo. Substituição das lâmpadas Desligue o aparelho da rede eléctrica e retire os fi ltros de gorduras. Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção

utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada

danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danifi cadas (para mais informações, consulte os dados técnicos presentes no manual seguinte).

3. Volte a fechar a protecção (fi xação por encaixe).

Substituição das lâmpadas LED

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência. Cabo eléctrico Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos. ELIMINAÇÃO Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde. O símbolo presente no produto ou na documentação de acompanhamento signifi ca que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto. Poupar energia e respeitar o ambiente

• Usar o extractor defi nindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.

• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção. Anomalias e soluções Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples: Se o exaustor não funciona: Verifi que se:

• não existe uma quebra de corrente.

• foi seleccionada uma velocidade. Se o exaustor tem um desempenho fraco: Verifi que se:

• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e de vapores libertada.

• a cozinha é sufi cientemente arejada para permitir a circulação de ar.

• o fi ltro de carvão não está gasto (exaustor na versão fi ltrante). Se o exaustor se tiver desligado durante o funcionamento normal: Verifi que se:

• não existe uma quebra de corrente.

• o dispositivo de interrupção omnipolar não foi activado. Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a fi cha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifi que, contacte o serviço de assistência.

Há somente em alguns modelos B51
