Ürün tipi	Dondurucu
Marka	Siemens
Model	GS58NFW40
Kategori	Dondurucu
Kurulum türü	Bağımsız cihaz
Kurulum yeri	Kuru ve havalandırılabilir bir yer, güneş ışığından ve ısı kaynaklarından uzak
Elektrikli veya gazlı ocaktan minimum mesafe	3 cm
Fuel oil veya kömürlü ısıtıcıdan minimum mesafe	30 cm
Minimum kapı açılma açısı	90°
Kapı açılma yönü ters çevrilebilir	Evet (ters çevirme mümkün)
Kapı kolu değiştirilebilir	Evet
Ayarlanabilir ayaklar	Evet, önde vidalı
Duvar ayırıcılar dahil	Evet
Yan yana kurulum mümkün	Evet (buzdolabı dondurucunun solunda)
Bağlantı kiti mevcut	Evet, satıcıda
Ayırıcıları yapıştırmadan önce yağ giderme	Leke çıkarıcı benzin veya alkol
Ayarlama için su terazisi gerekli	Evet
Kapı ters çevirme için satış sonrası servis	Servise emanet edilmesi önerilir
Kılavuz birden çok dilde mevcut	Evet (FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PT, SV, TR)

Sık sorulan sorular - GS58NFW40 SIEMENS

Kapı açılma yönü nasıl ters çevrilir?

Kapı açılma yönünün ters çevrilmesinin satış sonrası servis tarafından yapılması önerilir. Kendiniz yapacaksanız, önce cihazın fişini çekin, sırt kısmının altına bir amortisör malzeme koyun ve cihazı dikkatlice sırt üstü yatırın. Şekil 1'de belirtilen sayı sırasını izleyin. Kapı ters çevirme işlemi elektrik bağlantısı kesikken yapılmalıdır.

Bir ısı kaynağına minimum mesafe nedir?

Elektrikli veya gazlı ocak için minimum mesafe 3 cm'dir. Fuel oil veya kömürlü ısıtıcı için minimum mesafe 30 cm'dir. Bir ısı kaynağının yanına kurulum kaçınılmazsa, uygun bir yalıtım paneli kullanın.

Cihaz bir buzdolabıyla yan yana nasıl kurulur?

Buzdolabını dondurucunun soluna yerleştirin. Buzdolabı sağ yan duvarını hafifçe ısıtır, bu da cihazlar arasında yoğuşmayı önler. Verilen ayırıcıları kullanın: yüzeyleri leke çıkarıcı benzin veya alkolle yağdan arındırdıktan sonra, her birini yan kenarlardan 5 cm uzaklıkta dört köşeye yapıştırın.

Duvar ayırıcıları nasıl monte edilir?

Duvar ayırıcıları, belirtilen emilen enerji miktarına ulaşmak için monte edilir. Duvarla arasındaki mesafe daha az ise, çalışma kısıtlanmaz ancak enerji tüketimi farklılık gösterebilir. Kılavuzun Şekil 5'ini izleyin.

Cihazın düzgün durması için nasıl ayarlanır?

Cihazı belirlenen konuma yerleştirin, ardından bir çatal anahtar kullanarak öndeki vidalı ayakları ayarlayın. Cihazın düz bir zeminde tamamen dikey durduğunu kontrol etmek için bir su terazisi kullanın.

Cihaz nereye yerleştirilmelidir?

Kuru ve havalandırılabilir bir yer seçin, doğrudan güneş ışığından uzak ve ısı kaynaklarından (ocak, radyatör vb.) uzak olmalıdır. Zemin sağlam ve düz olmalıdır. Gerekirse zemini güçlendirin ve eşitsizlikleri cihazın altına dolgu malzemeleriyle dengeleyin.

Kapı kolu nasıl değiştirilir?

Gerekirse, Şekil 2 A/B'de belirtilen sayı sırasını izleyerek kapı kolunu değiştirin. Belirli bir alet belirtilmemiştir, ancak dikkatli bir şekilde yapılmalıdır.

Zemin düz değilse ne yapmalı?

Zemin eşitsizliklerini cihazın önünde bulunan iki vidalı ayak yardımıyla dengeleyin. Bunları ayarlamak için bir çatal anahtar kullanın ve su terazisi ile dikeyliği kontrol edin. Gerekirse cihazın altına dolgu malzemeleri yerleştirin.

Yan yana kurulum için bir bağlantı kiti kullanabilir miyim?

Evet, satıcınızdan bir bağlantı kiti temin edebilirsiniz. İki cihazı yan yana sağlam bir şekilde birleştirmeyi sağlar.

Kapı ters çevirme işlemini bir profesyonele emanet etmeli miyim?

Kılavuz, güvenlik nedenleriyle kapı açılma yönünün ters çevrilmesinin satış sonrası servis tarafından yapılmasını önerir. Bu hizmetin fiyatını öğrenmek için SAV ile iletişime geçin.

KULLANIM KILAVUZU GS58NFW40 SIEMENS

Cihazin kurulacaği yer 42

Cihazlarin yan yana kurulmasi 43

Kapi mentaleşelerinin degişirilmesi 43

Kapikolunundegistirilmesi 44

Duvar mesafesi koruyucunun
monte edilmesi 44

Cihazin dokru konumlandirilmasi .... 44

Lüften once resimlerin bulundugu son sayfayı acınüz. Bu montaj kilavuyu birden fazla model icin geleerlidir. Resimlerde farklliklar olabilir.

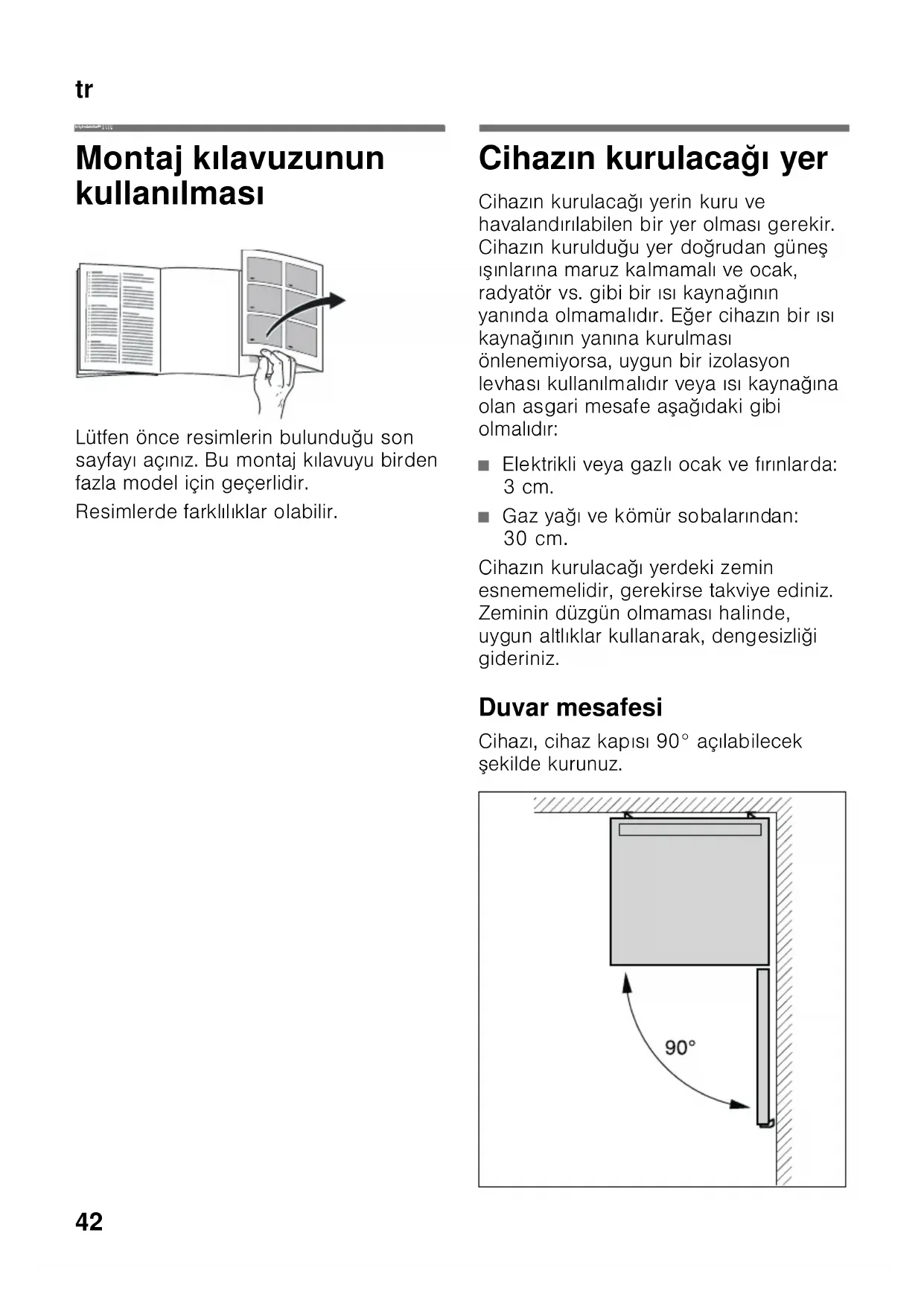

Cihazın kurulacaşi yer

Cihazin kurulacagi yerin kuru ve havalandirilabilen bir yer olmasi gerekir. Cihazin kurulduguyerogrudan gunes isinarina maruz kalmamali ve ocak, radyator vs. gibi birisi kaynaginin yaninda olmamaldir. Eger cihazin birisi kaynaginnyanina kurulmasi onlenemiyorsa, uygunbir izolasyon levhasikullanilmaldir veyaisi kaynagina alan asgari mesafe asagidaki gibi olmaldir:

■ Elektrikli veya gazl ocek ve firinlarda: 3 cm.
Gaz yagi ve körür sobalarindan: 30 cm.

Cihazin kurulacagi yerdeki zemin esnememelidir, gerekirse takviye ediniz. Zeminin dizgün olmaması halinde, uygun altiklar kullanarak, dengesizligi gideriniz.

Duvar mesafesi

Cihazi, cihaz kapisi 90^ açilabilecek sekilde kurunuz.

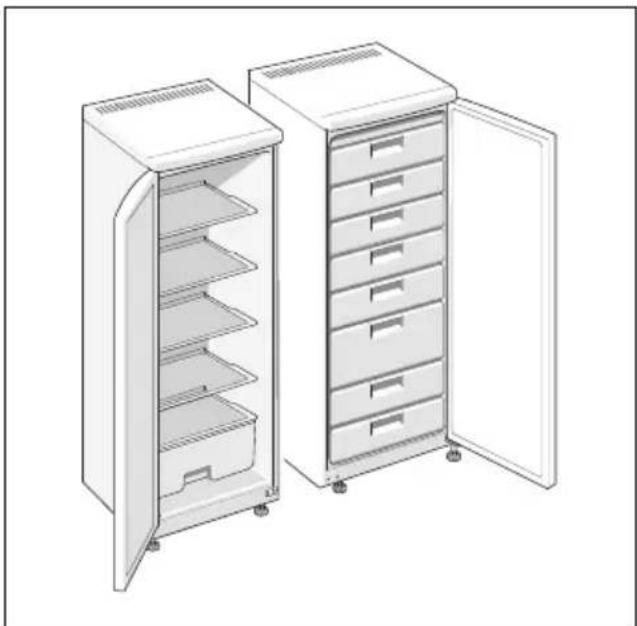

Cihazlarin yan yana kurulmasi

Resim 3

iki cihaz kurulacaşi zaman, soğutucunun sol tarafa ve dondurucunun sag tarafa kurulmasina dokkat ediniz.

Cihazin sag yan yuzu hafif isitilir. Bu sayede cihazlararasinda terleme veya kondanse su olusmasi onlenmis olur.

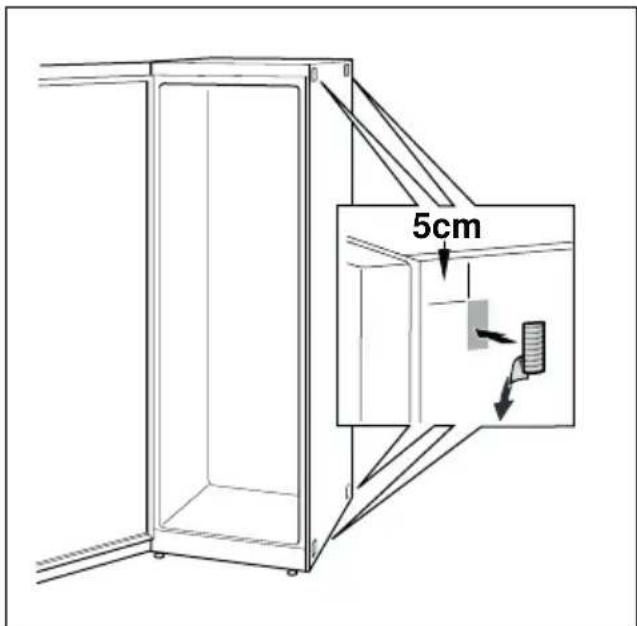

Mesafe koruma parçasinin monte edilmesi

Resim 4

1. Sogutucunun sag tarafindaki yapistirma yerlerinin yüzeyini temizleme benzini veya ispirto ile silip yağdan arindiriniz.
2. Cihazlararasinda bir asgari mesafe olmasinin saqlanabilmesi icin,herdort koseye yan kenarlara 5'er cm mesafe olacak sekilde mesafe koruma parcalari yapistiriniz.

Bilgi

Bir baglanti setini saticiniz uzerinden alabilirsiniz.

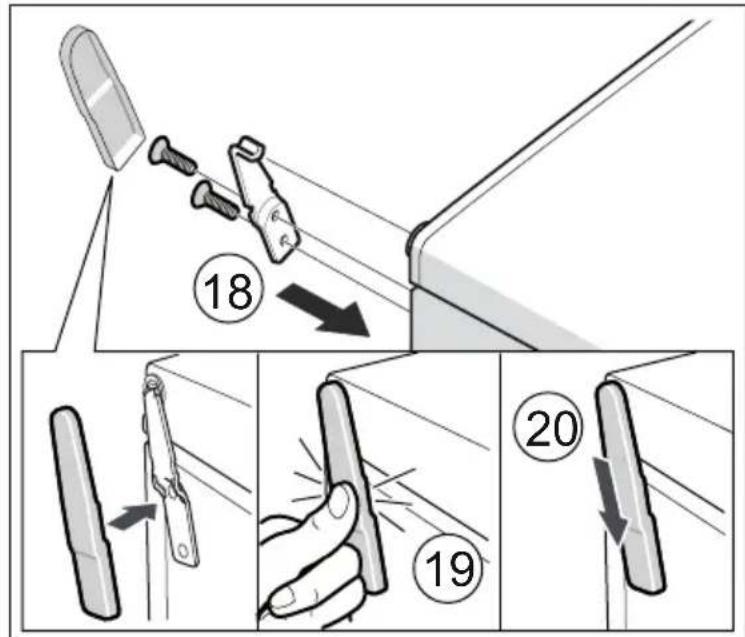

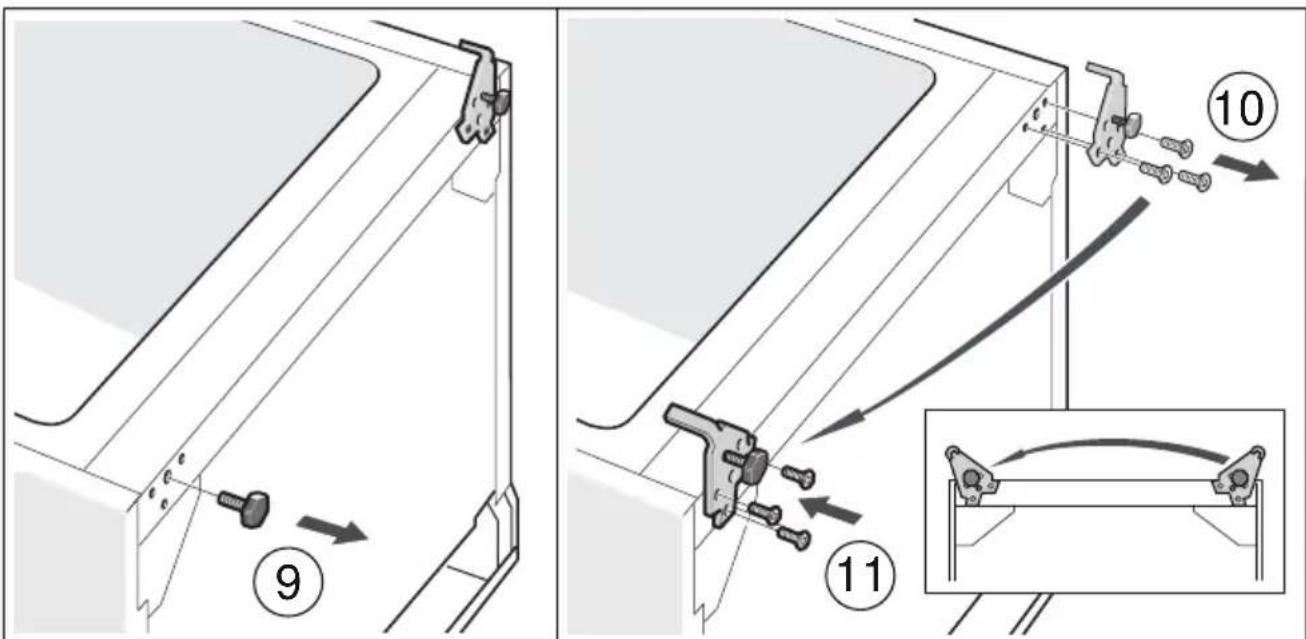

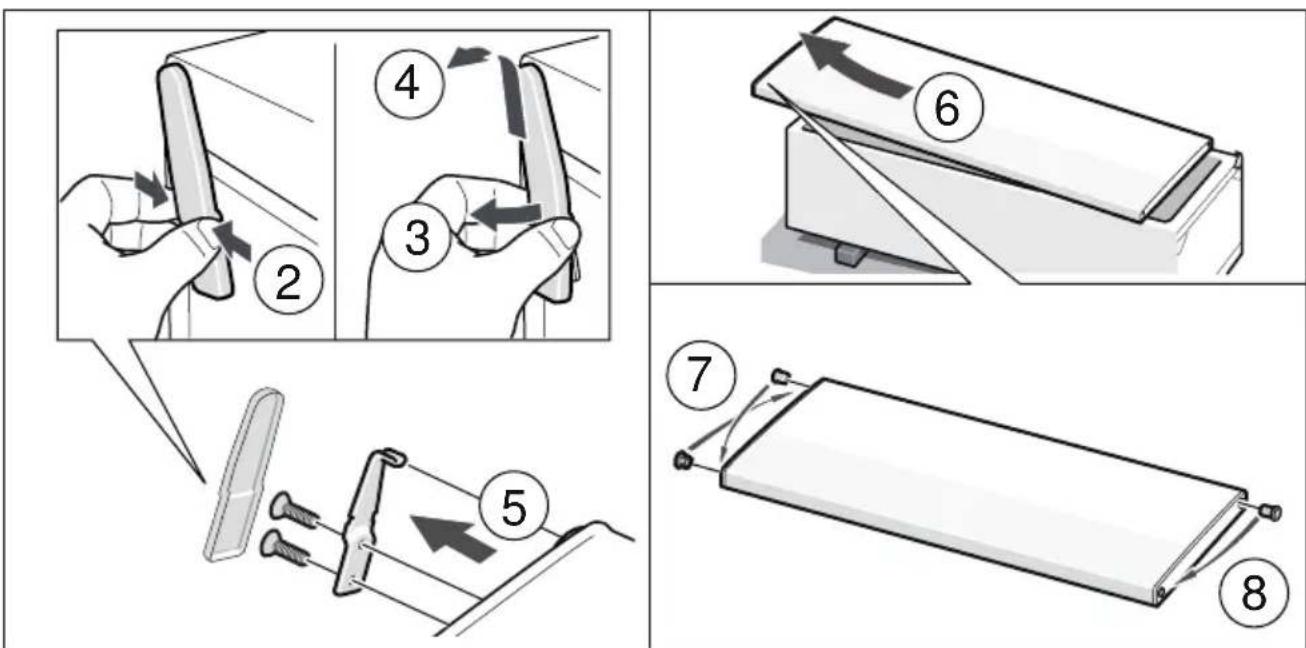

Kapi menteşelerinin).. değistirilmesi

(gerekirse)

Cihazin menteşesini yetkili servisimizdeğistirtmenizi tavsiye ediyoruz. Cihazkapisi menteşelerinin degistirilmesi icingeçerli masraflar hakinda bilgi almak icin, yetkili servisinize basvurabilirsiniz.

Uyari

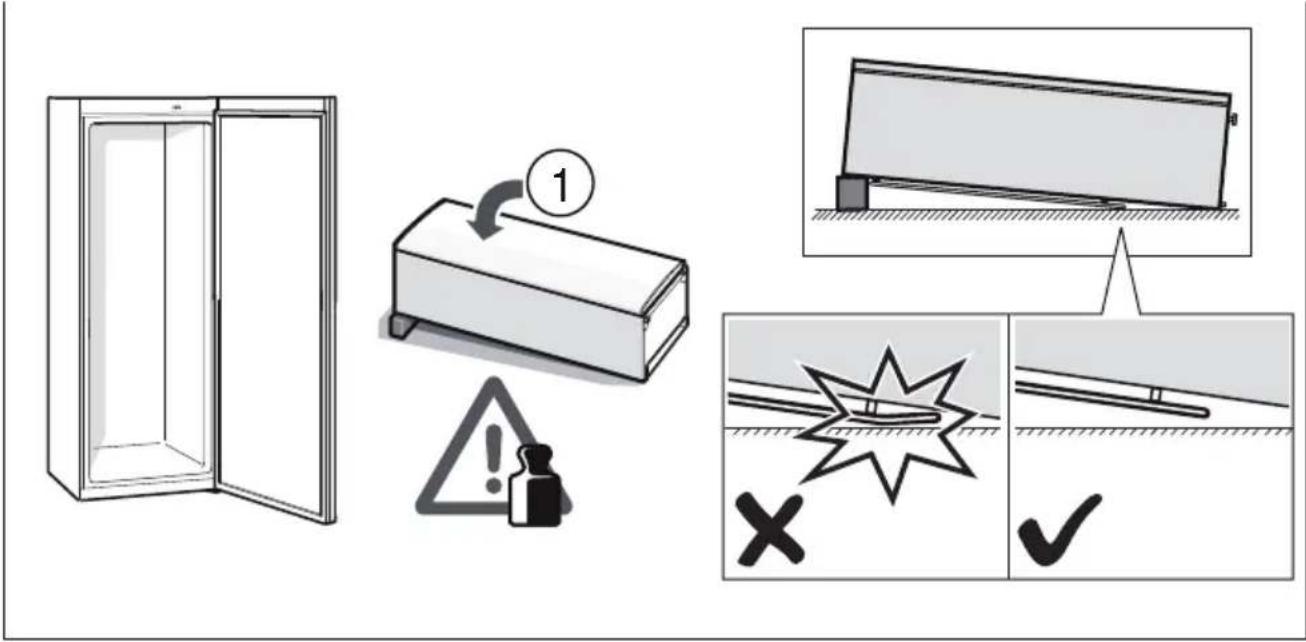

Kapi menteşeleri degistirilirken, cihaz elektrik sebekesine bagl olmamalir. Elektrik fisini onceden cekip cikariniz. Cihazin arka yuzune zarar vermemek icin, alta yeterli miktarda koruyucu yumusak malzeme yerleştiniz. Cihazi dikkatlice arka yuzü uzerineyatiriniz.

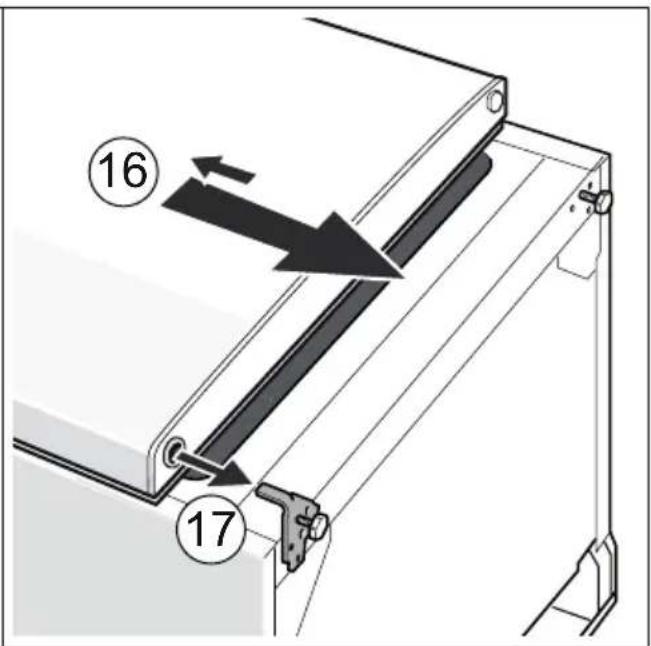

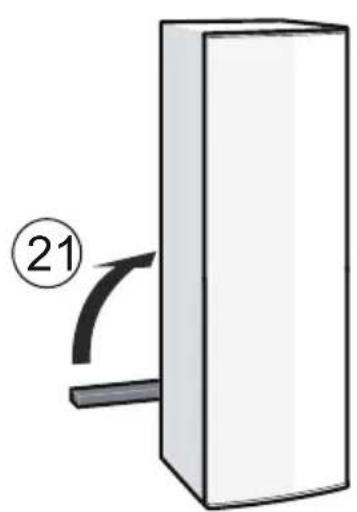

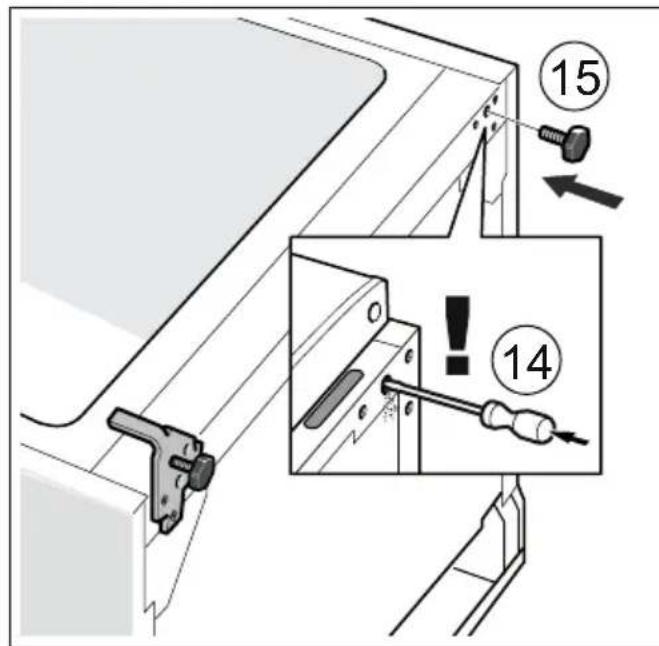

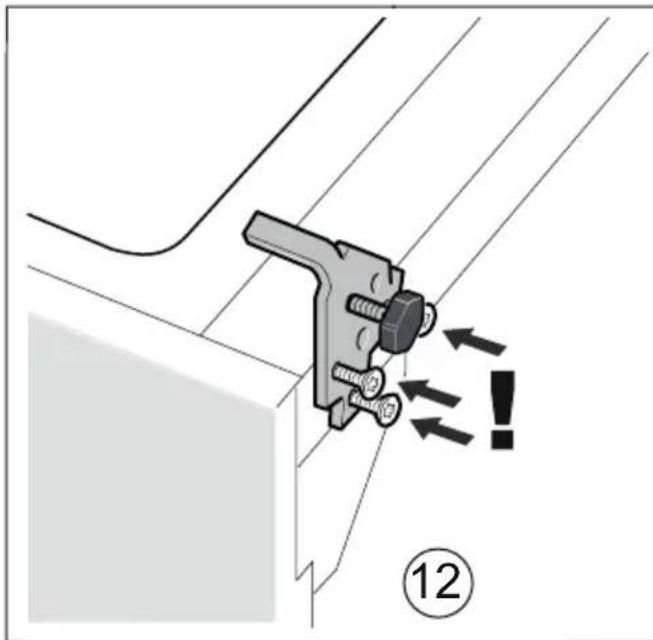

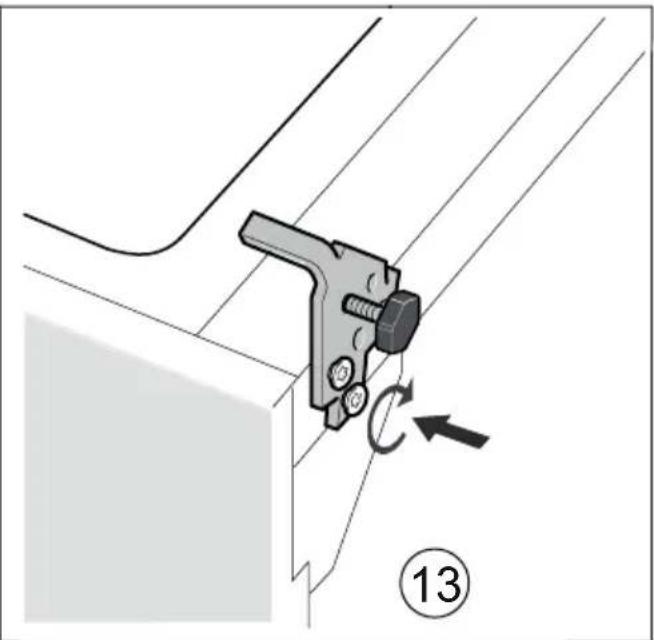

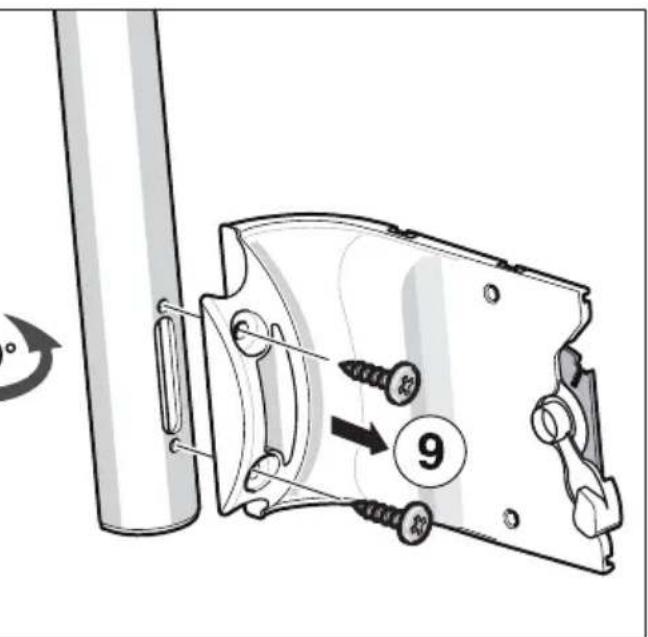

Kapi mentalesini sayilarin sirasa gore degistiriniz. Resim 1

Bilgi

Cihaz arka yuzu uzerineyatirilrsa,duvar mesafesi koruyucu monte edilmemis olmalidir.

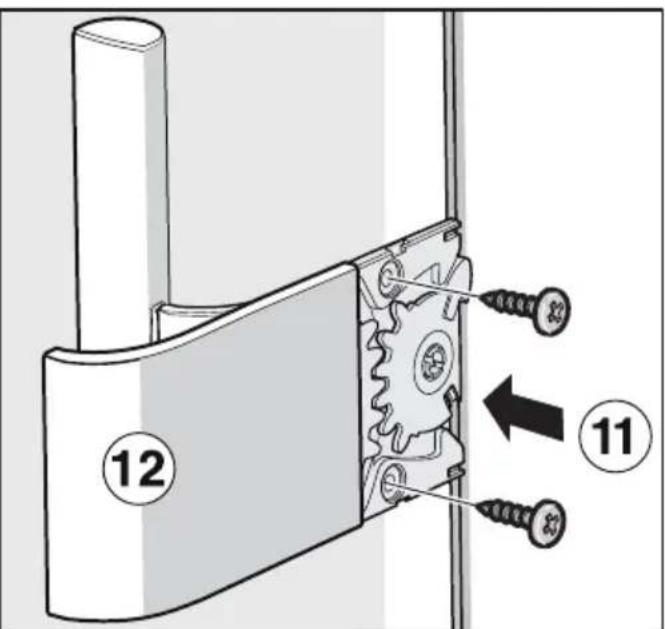

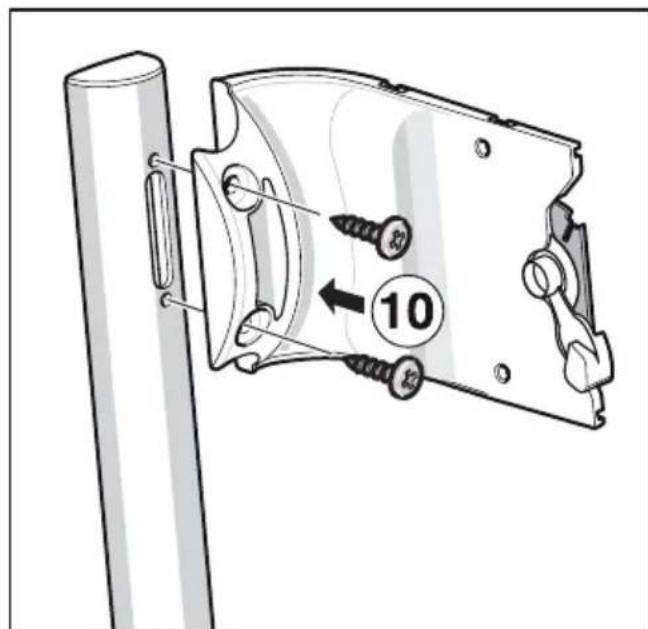

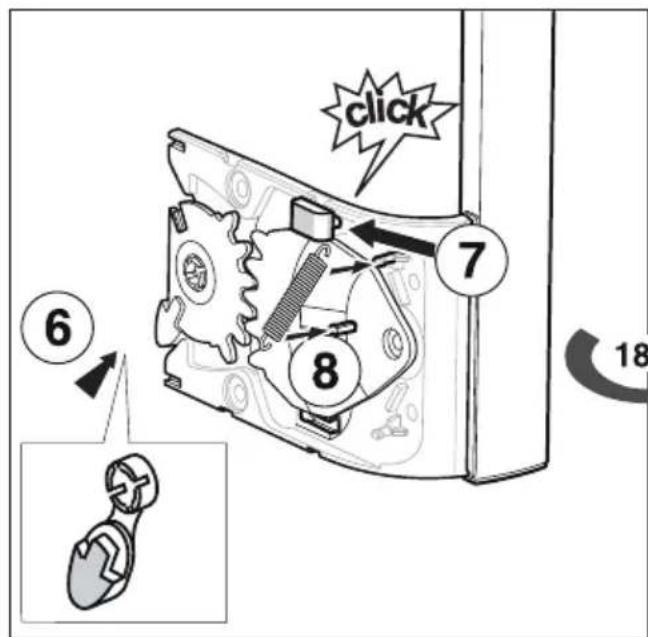

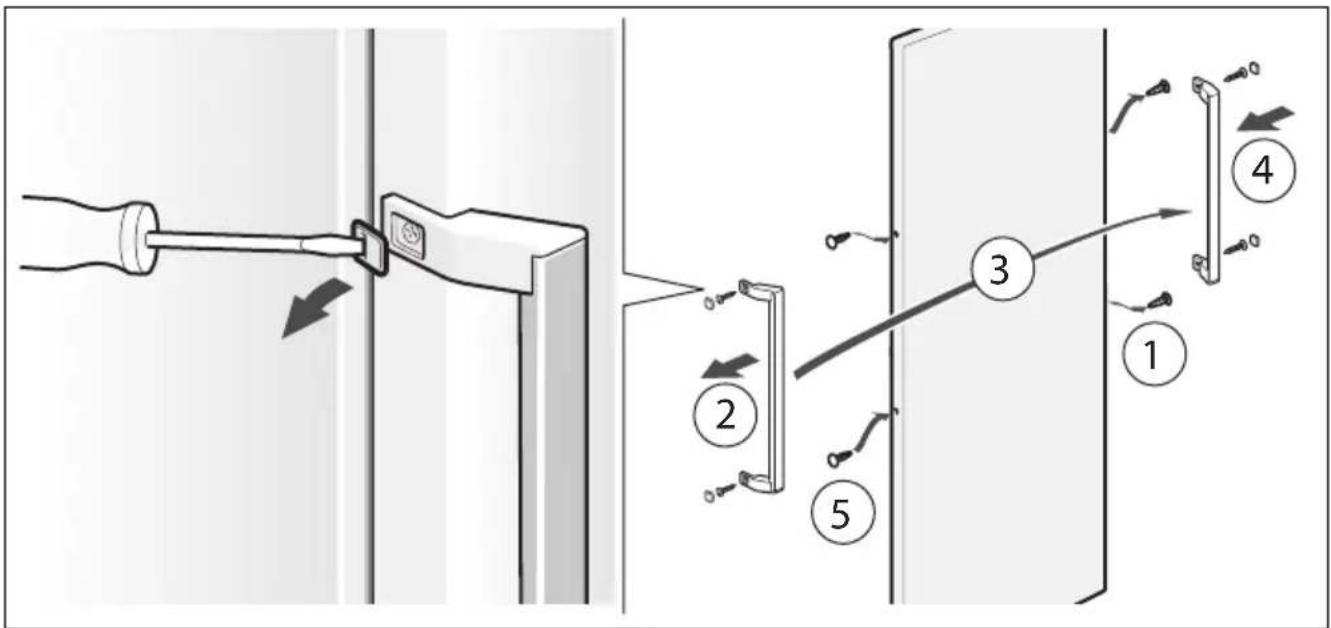

Kapi kolunundeğistirilmesi

(gerekirse)

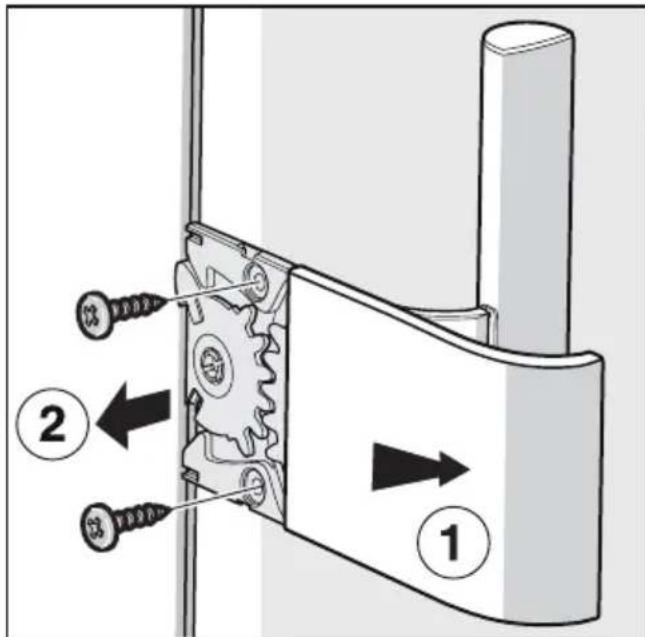

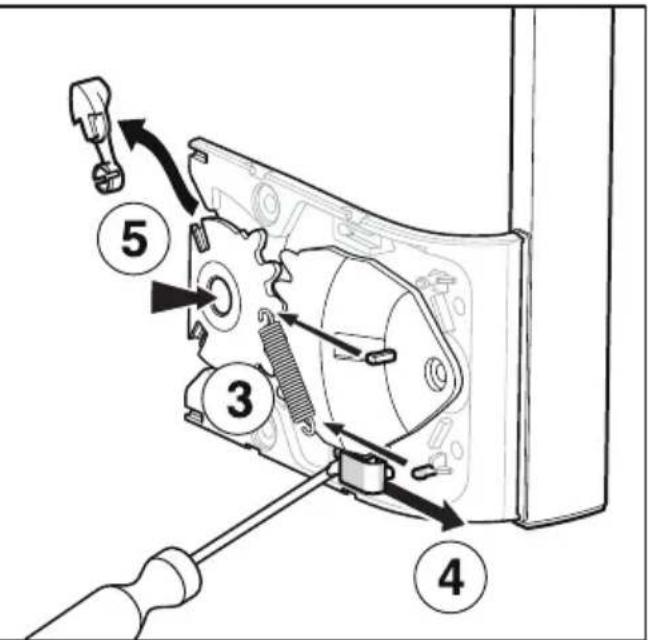

Resim 2 A/B

Kapi kolunu sayilarin sirasina gore)..
deigistiriniz.

Duvar mesafesi koruyucunun monte edilmesi

Resim 5

Eger mevcutsa:

Duvara mesafe koruma parçalarini monte ederek, cihazın bildirilmis enerji alma güçüne ulasmasini saglayiniz.

Duvara olan mesafenin azalmasi, cihazin islevini sinirlamaz veya duşürmez. Budurumda, cihazin aldigi enerji miktari biraz degişi bilir.

Cihazın.Doğru konumlandirilmasi

Cihazi ongorulen yere yerleştiniz ve bir su terazisi ile seviyesini ayarlayiniz. Cihaz saglam ve duzgün bir sekilde kurulmaldir. Zeminin duzgün olmaması halinde, cihazın on tarafindaki vida disli iki ayarayoğilnebu yamukluklari dengeleyiniz. Vida disli ayaklari ayarlamak icin uygun bir civata anahtarı kullaniniz.

Bilgi

Cihaz dik konumda durmalidir. Bir suterazisi yardimile ayarlayiniz.

2/B
3

4

5
