GS58NFW40 - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Merkki	Siemens
Malli	GS58NFW40
Kategoria	Pakastin
Asennustyyppi	Vapaasti seisova laite
Asennuspaikka	Kuiva ja tuuletettu tila, suojassa auringolta ja lämmönlähteiltä
Vähimmäisetäisyys sähkö- tai kaasuliesiin	3 cm
Vähimmäisetäisyys öljy- tai hiililämmitykseen	30 cm
Oven avautumiskulman vähimmäisarvo	90°
Oven avautumissuunta käännettävissä	Kyllä (kääntäminen mahdollinen)
Oven kahva vaihdettavissa	Kyllä
Säädettävät jalat	Kyllä, edessä ruuvijalat
Seinäerottimet mukana	Kyllä
Rinnakkainasennus mahdollinen	Kyllä (jääkaappi pakastimen vasemmalla puolella)
Liitoskit saatavana	Kyllä, jälleenmyyjältä
Rasvanpoisto ennen erottimien liimausta	Tärpätti tai alkoholi
Vatupassi tarvitaan tasoituksessa	Kyllä
Huoltopalvelu ovenkääntöä varten	Suositellaan annettavaksi huoltopalvelun tehtäväksi
Ohje saatavilla useilla kielillä	Kyllä (FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PT, SV, TR)

Usein kysytyt kysymykset - GS58NFW40 SIEMENS

Miten oven avautumissuunta käännetään?

Oven avautumissuunnan kääntäminen on suositeltavaa antaa huoltopalvelun tehtäväksi. Jos teet sen itse, irrota ensin laite verkkovirrasta, aseta pehmustemateriaali laitteen selkänojan alle ja kallista laite varovasti selälleen. Noudata kuvassa 1 esitettyjen numeroiden järjestystä. Oven kääntö on tehtävä jännitteettömänä.

Mitkä ovat vähimmäisetäisyydet lämmönlähteeseen?

Sähkö- tai kaasuliesille vähimmäisetäisyys on 3 cm. Öljy- tai hiililämmityslaitteelle vähimmäisetäisyys on 30 cm. Jos asennus lämmönlähteen viereen on väistämätöntä, käytä sopivaa eristyslevyä.

Miten laite asennetaan rinnakkain jääkaapin kanssa?

Aseta jääkaappi pakastimen vasemmalle puolelle. Jääkaappi lämmittää hieman oikeaa sivuseinäänsä, mikä estää kondensoitumisen laitteiden välillä. Käytä mukana toimitettuja erottimia: liimaa ne neljään kulmaan, kukin 5 cm sivureunoista, puhdistettuasi pinnat tärpätillä tai alkoholilla.

Miten seinäerottimet asennetaan?

Seinäerottimet asennetaan ilmoitetun energiankulutuksen saavuttamiseksi. Jos seinäetäisyys on pienempi, toimintaa ei rajoiteta, mutta energiankulutus voi poiketa. Noudata kuvan 5 ohjeita.

Miten laite säädetään suoraksi?

Aseta laite paikalleen ja säädä edessä olevia ruuvijalkoja haarukka-avaimella. Käytä vatupassia varmistaaksesi, että laite on täysin pystysuorassa ja tasaisella lattialla.

Mihin laite sijoitetaan?

Valitse kuiva ja tuuletettu tila, suojassa suoralta auringonvalolta ja kaukana lämmönlähteistä (liesi, patteri jne.). Lattian on oltava vakaa ja tasainen. Tarvittaessa vahvista sitä ja korjaa epätasaisuudet laitteen alla olevilla tiivisteillä.

Miten oven kahva vaihdetaan?

Vaihda tarvittaessa oven kahva noudattaen kuvassa 2 A/B esitettyjen numeroiden järjestystä. Erityisiä työkaluja ei mainita, mutta toimi varovasti.

Mitä tehdä, jos lattia on epätasainen?

Korjaa lattian epätasaisuudet käyttämällä kahta edessä olevaa ruuvijalkaa. Säädä niitä haarukka-avaimella ja tarkista pystysuoruus vatupassilla. Aseta tarvittaessa tiivisteitä laitteen alle.

Voinko käyttää liitoskittiä rinnakkainasennuksessa?

Kyllä, voit hankkia liitoskitin jälleenmyyjältä. Se mahdollistaa molempien laitteiden tukevan liittämisen toisiinsa.

Pitääkö ovenkääntö antaa ammattilaisen tehtäväksi?

Ohje suosittelee oven avautumissuunnan kääntämisen antamista huoltopalvelun tehtäväksi turvallisuussyistä. Ota yhteyttä huoltopalveluun saadaksesi hinnan tälle palvelulle.

KÄYTTÖOHJE GS58NFW40 SIEMENS

Vapaasti sijoitettava laite

Nain kaytataennusohjetta 29

Sijoituspaikka 29

Laitteiden sijoitus vierekkain 30

Oven katisyyden vaihto 30

Ovikahvan vaihto 31

Seinavalleevyn asennus 31

Laitteen suoristaminen 31

es Índice

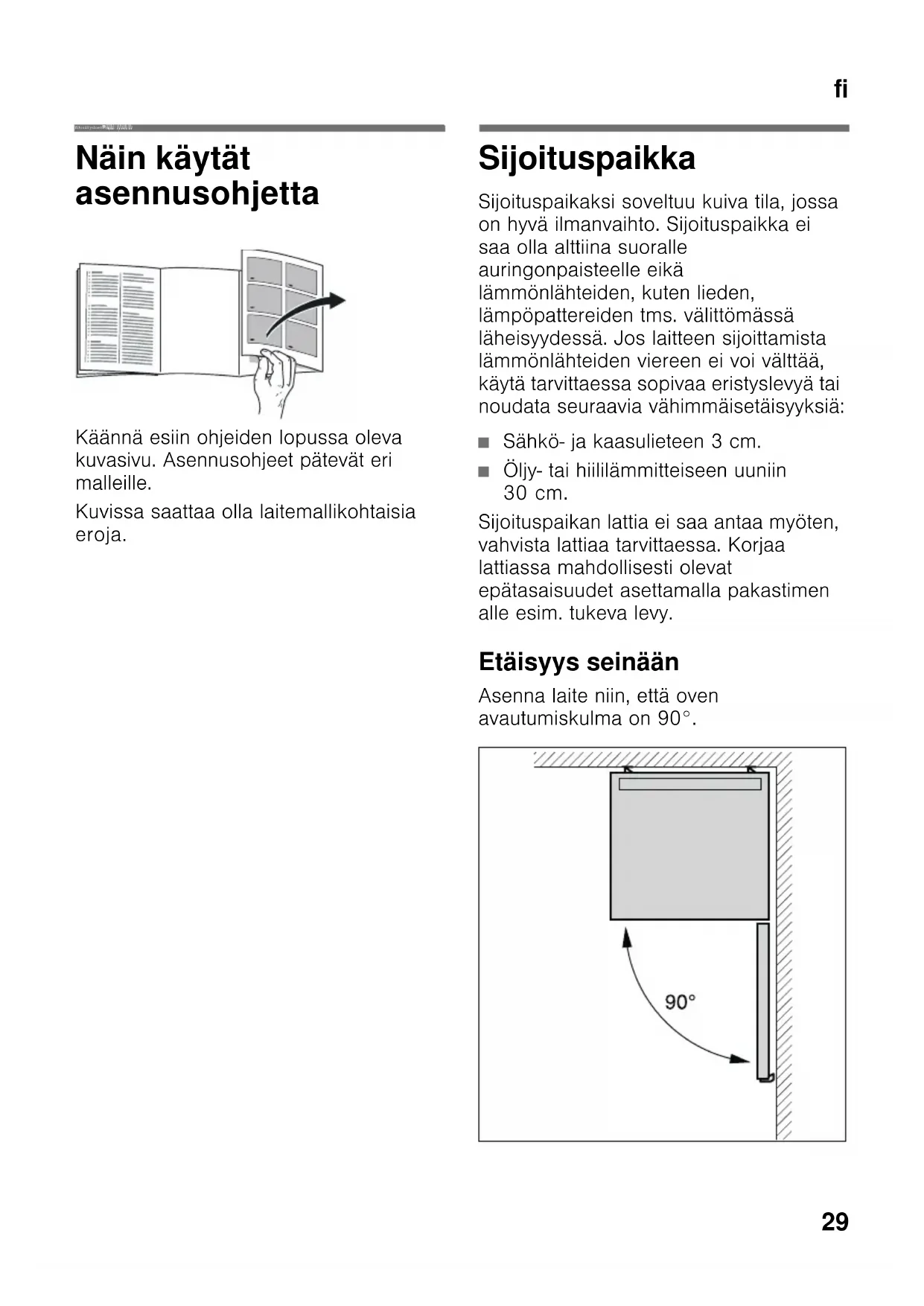

Näin käytät asennusohjetta

Kännä esin ohjeiden lopussa oleva kuvasivu. Asennusohjeet patevat eri malleille.

Kuvissa saattaa olla laitemallikohtaisia eroja.

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva tila, jossa on hyvä ilmanvaihto. Sijoituspaikka ei saa olla alteiina suoralle auringonpaisteelle eikä lammonlähteiden, kuten lieden, lampopattereiden tms. valittomassä laheisyydessä. Jos laitteen sjoittamista lammonlähteiden viereen ei voi valttaa, kayta tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vahimmäisetäisyksia:

Sahko- ja kaasulieteen 3 cm.
Oljy- tai hiililammitteiseen uuniin 30 cm.

Sijoituspaikan lattia ei saa antaa myoten, vahvista lattiaa tarvittaessa. Korjaa lattiassa mahdollisesti olevat epatasaisuudet asettamalla pakastimen alle esim.tukeva levy.

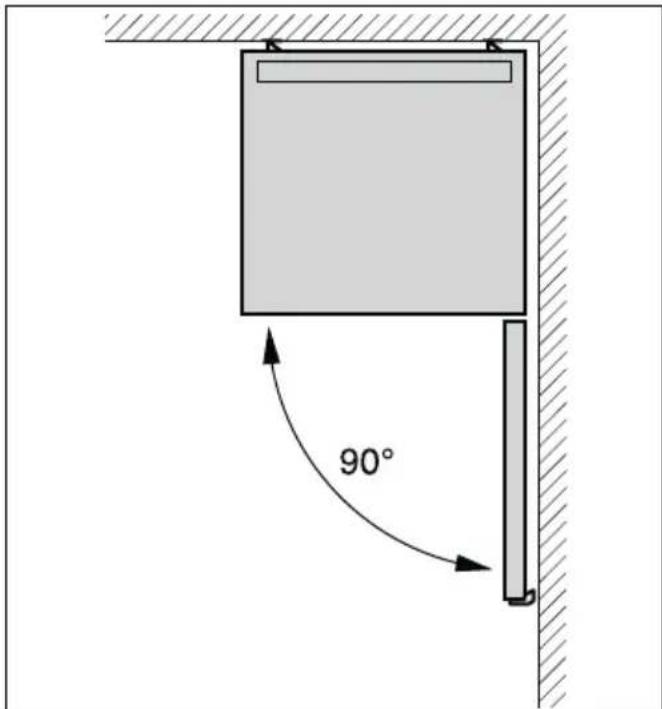

Etäisyys seinaän

Asenna laite niin, etta oven avautumiskulma on 90^

Laitteiden sijoitus vierekkain

Kuva 3

Kun asennat kaksi laitetta vierekkain,
varmista etta jaakaappi on vasemmalla
ja pakastin oikealla puolella.

Jäkaapin oikeanpuoleisen sivuseinan lammittämisellä estetaän kondensseden muodostuminen kaappien valiselle alueelle.

Seinävalilevyjen asennus

Kuva 4

1. Poista rasva jäkaapin oikeanpuoleisessa sivuseinässä olevista kiinnytskohdista pesubensiinillä tai taloussprillä.
2. Kiinnitä seinävalilevy kaikkin neljän kulmaan aina 5 cm:n paahansivureunasta, jotta laitteiden valinenvahimmäisetäisyss on varmistetu.

Huomautus

Liitossarjan voit hankkia jalleenmyyjälta.

Oven katisyyden vaihto

(mikali tarpeen)

On suositeltavaa jattä oven katisyys valtuutetun huoltopalvelun vaihdettavaksi. Huoltoliikkeestaaat tietä,mita kuluja sinulle aiheutuu oven katisyyden vaihasta.

! Varoitus

Kylmälaje ei saa olla kytkettynä
sähköverkkoon katisyyttä vaihdettaessa.
Irrota ennen toihin ryhtymistä
verkkopistoke pistorasiasta. Laita
riittävasti pehmeäa materiaialia suojaksi
laitteen alle, jotta sen takaseina ei
vahingoitu. Aseta kylmälaje varovasti
selällen.

Vaihda oven katisyys
numerojärjestyksessä. Kuva 1

Huomautus

Jos asetat kaapin selalleeen, ei seinavalilevy saa olla asennettuna.

Ovikahvan vaihto

(mikali tarpeen)

Kuva 2 A/B

Vaihda ovikahva numerojärystyksessä.

Seinävalilevyn asennus

Kuva 5

Mikäli laitteen mukana:

Asenna seinavalleevy, jotta kylmalaitteen energiankulutus vastaa ilmoitettua. Jos laitteen ja seinan valien tila on pienempi, se ei haittaa laitteen toimintaa. Energiankulutus saattaa talloin muuttuajonkin verran.

Laitteen suoristaminen

Aseta kaappi sille varattuun paikkaan ja suorista. Kylmälaitteen on seistävatukevasti tasaisella alustalla. Jos lattia on epatasainen, suorista laite sen etureunassa olevien ruuvijalkojen avulla. Säädä ruuvijalkojen korkeus ruuvitaltan avulla.

Huomautus

Kaapin tulee olla pystysuorassa. Suorista se vesivaa'an avulla.
