KULLANIM KILAVUZU Centec M28283 DIRT DEVIL

tabella, contattare il servizio assistenza Royal Appliance (Zpagina 48, „International Service“).Problema Causa possibile / soluzioneCentec.book Seite 39 Mittwoch, 4. Mai 2011 5:00 1740

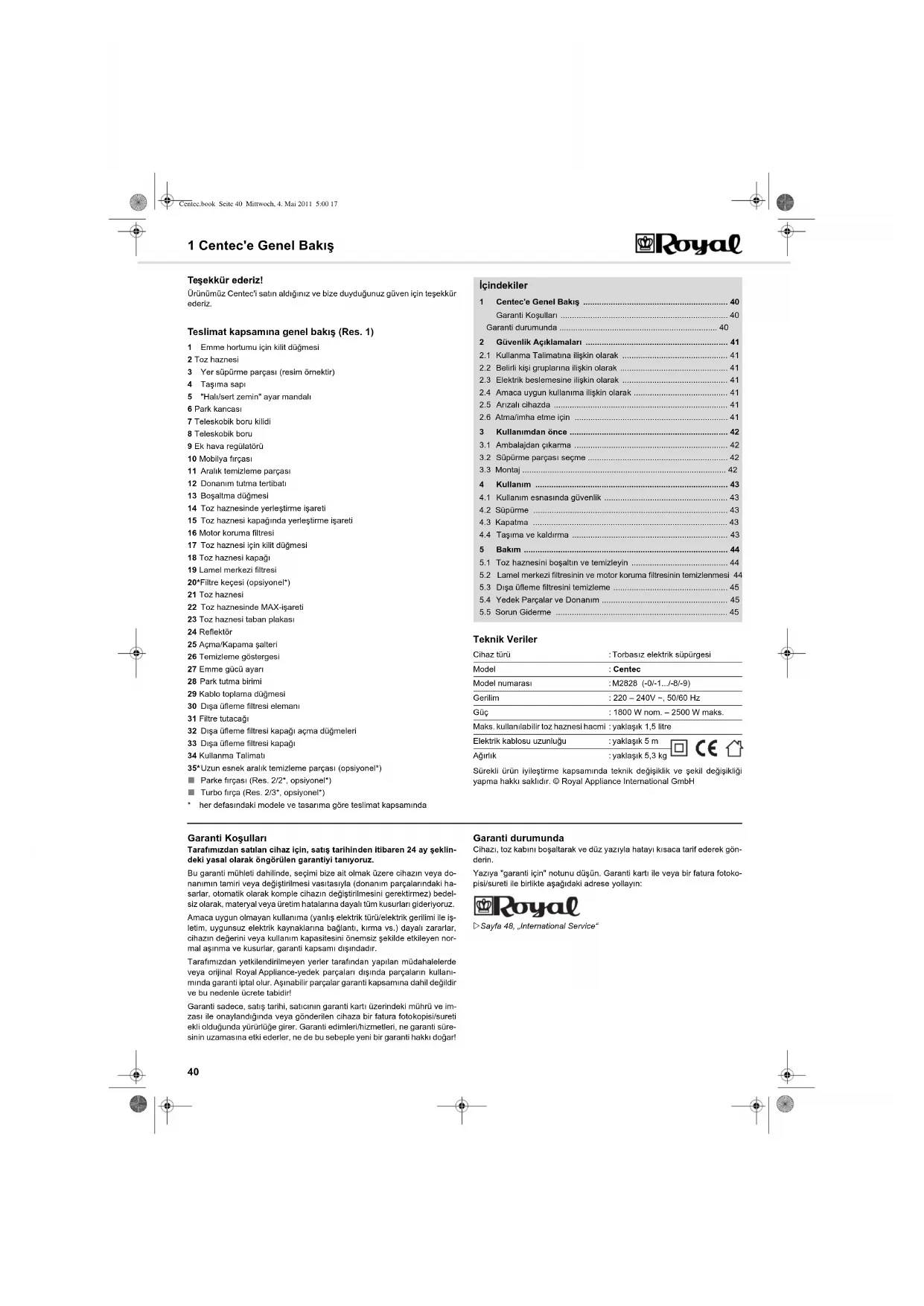

1 Centec'e Genel Bakış 1 Centec'e Genel Bakış Teşekkür ederiz!

Ürünümüz Centec'i satın aldığınız ve bize duyduğunuz güven için teşekkür

Teslimat kapsamına genel bakış (Res. 1)

1 Emme hortumu için kilit düğmesi

3 Yer süpürme parçası (resim örnektir)

11 Aralık temizleme parçası

12 Donanım tutma tertibatı

14 Toz haznesinde yerleştirme işareti

15 Toz haznesi kapağında yerleştirme işareti

16 Motor koruma filtresi

17 Toz haznesi için kilit düğmesi

18 Toz haznesi kapağı

19 Lamel merkezi filtresi

20*Filtre keçesi (opsiyonel*)

22 Toz haznesinde MAX-işareti

23 Toz haznesi taban plakası

25 Açma/Kapama şalteri

26 Temizleme göstergesi

29 Kablo toplama düğmesi

30 Dışa üfleme filtresi elemanı

32 Dışa üfleme filtresi kapağı açma düğmeleri

33 Dışa üfleme filtresi kapağı

34 Kullanma Talimatı

35*Uzun esnek aralık temizleme parçası (opsiyonel*)

 Parke fırçası (Res. 2/2*, opsiyonel*)

 Turbo fırça (Res. 2/3*, opsiyonel*)

* her defasındaki modele ve tasarıma göre teslimat kapsamında

1 Centec'e Genel Bakış 40

Garanti Koşulları 40

Garanti durumunda 40

2 Güvenlik Açıklamaları 41

2.1 Kullanma Talimatına ilişkin olarak 41

2.2 Belirli kişi gruplarına ilişkin olarak 41

2.3 Elektrik beslemesine ilişkin olarak 41

2.4 Amaca uygun kullanıma ilişkin olarak 41

2.5 Arızalı cihazda 41

2.6 Atma/imha etme için 41

3 Kullanımdan önce 42

3.1 Ambalajdan çıkarma 42

3.2 Süpürme parçası seçme 42

4.1 Kullanım esnasında güvenlik 43

4.4 Taşıma ve kaldırma 43

5.1 Toz haznesini boşaltın ve temizleyin 44

5.2 Lamel merkezi filtresinin ve motor koruma filtresinin temizlenmesi 44

5.3 Dışa üfleme filtresini temizleme 45

5.4 Yedek Parçalar ve Donanım 45

5.5 Sorun Giderme 45

Sürekli ürün iyileştirme kapsamında teknik değişiklik ve şekil değişikliği

yapma hakkı saklıdır. © Royal Appliance International GmbH Garanti Koşulları

Tarafımızdan satılan cihaz için, satış tarihinden itibaren 24 ay şeklin-

deki yasal olarak öngörülen garantiyi tanıyoruz.

Bu garanti mühleti dahilinde, seçimi bize ait olmak üzere cihazın veya do-

nanımın tamiri veya değiştirilmesi vasıtasıyla (donanım parçalarındaki ha-

sarlar, otomatik olarak komple cihazın değiştirilmesini gerektirmez) bedel-

siz olarak, materyal veya üretim hatalarına dayalı tüm kusurları gideriyoruz.

Amaca uygun olmayan kullanıma (yanlış elektrik türü/elektrik gerilimi ile iş-

letim, uygunsuz elektrik kaynaklarına bağlantı, kırma vs.) dayalı zararlar,

cihazın değerini veya kullanım kapasitesini önemsiz şekilde etkileyen nor-

mal aşınma ve kusurlar, garanti kapsamı dışındadır.

Tarafımızdan yetkilendirilmeyen yerler tarafından yapı

Appliance-yedek parçaları dışında parçaların kullanı-

mında garanti iptal olur. Aşınabilir parçalar garanti kapsamına dahil değildir

ve bu nedenle ücrete tabidir!

Garanti sadece, satış tarihi, satıcının garanti kartı üzerindeki mührü ve im-

zası ile onaylandığında veya gönderilen cihaza bir fatura fotokopisi/sureti

ekli olduğunda yürürlüğe girer. Garanti edimleri/hizmetleri, ne garanti süre-

sinin uzamasına etki ederler, ne de bu sebeple yeni bir garanti hakkı doğar!

Cihazı, toz kabını boşaltarak ve düz yazıyla hatayı kısaca tarif ederek gön-

Yazıya "garanti için" notunu düşün. Garanti kartı ile veya bir fatura fotoko-

pisi/sureti ile birlikte aşağıdaki adrese yollayın:

ZSayfa 48, „International Service“

Cihaz türü : Torbasız elektrik süpürgesi

Güç : 1800 W nom. – 2500 W maks.

Maks. kullanılabilir toz haznesi hacmi : yaklaşık 1,5 litre

Elektrik kablosu uzunluğu:yaklaşık 5 m

Ağırlık:yaklaşık 5,3 kg

Centec.book Seite 40 Mittwoch, 4. Mai 2011 5:00 1741

2 Güvenlik Açıklamaları

TR 2 Güvenlik Açıkl amaları 2.1 Kullanma Talimatına ilişkin olarak

 Cihazla çalışmaya başlamadan önce bu Kullanma Talimatını tamamen

okuyun. Talimatı her zaman bulabileceğiniz bir yerde muhafaza edin. Ciha-

zı üçüncü kişilere verdiğinizde, bu Kullanma Talimatını da beraberinde ve-

Bu Talimatın dikkate alınmaması, ağır yaralanmalara veya cihazda zararlara sebebiyet verebilir. Bu Kullanma Talimatının dikkate alınmaması sebebiyle meydana gelen za- rarlar için herhangi bir sorumluluk üstlenmeyiz.  Kazaları ve cihazda meydana gelebilecek zararları önlemek için aşağı-

daki gibi işaretlenen açıklamalara mutlaka uyun.

2.2 Belirli kişi gruplarına ilişkin olarak

 Bu cihaz, eğer güvenliklerinden sorumlu bir kişi tarafından denetlenmi-

yorlarsa veya cihazı nasıl kullanacaklarına dair talimat almamışlarsa, sınırlı fiziksel, duyumsal veya zihinsel yetilere veya deneyimsiz ve/veya bilgi sahibi olmayan kişiler tarafından (çocuklar dahil) kullanılmaya uygun değildir. Ciha-

zı bu kişilere yönelik olarak erişemeyecekleri şekilde muhafaza edin.

 Cihazla oynamamalarını temin etmek için çocuklar sürekli gözlenmelidir.

Çocuklar özellikle cihaz üzerine ne oturmalı, ne de üzerine çıkıp ayakta dur- malıdır.  Ambalaj materyali oyun için kullanılmamalıdır. Boğulma tehlikesi vardır.

2.3 Elektrik beslemesine ilişkin olarak

Cihaz elektrikle işletilmekte olup, burada prensip olarak elektrik çarpma

tehlikesi söz konusudur. Bu nedenle özellikle aşağıdaki hususlara dikkat edin:  Prizi/fişi asla ıslak ellerle ellemeyin.

 Fişi prizden çekeceğiniz zaman, her zaman doğrudan fişten çekin. Asla

elektrik kablosundan çekmeyin, bunun zarar görme tehlikesi vardır.

 Cihazı asla elektrik kablosundan taşımayın. Zarar görebilir.

 Elektrik kablosunun bükülmemesine, sıkışmamasına, üzerinden ağır

nesnelerin geçmemesine veya ısı kaynakları ile temas etmemesine dikkat

edin. Ayrıca, takılıp düşmeyeceğiniz şekilde bulundurun.

 Cihazı asla suya veya başka sıvılara daldırmayın ve yağmurdan ve nemden uzak tutun.  Elektrik beslemesine bağlarken, model etiketi üzerinde belirtilen elek-

trik geriliminin, prizinizin gerilimi ile uygun olduğundan emin olun. Sadece

koruma kontağına sahip prizler kullan ın.  Mümkünse uzatma kablosu kullanmayın. Eğer kullanılması lazımsa,

sadece, cihazın güç sarfiyatı için tasarlanmış olan, GS-testli, püskürtme

suya karşı korumalı, basit uzatma kabloları (çoklu prizler değil) kullanın.

 Elektrik kablosunu kullanımından önce olası hasarlara ilişkin olarak kontrol edin. 2.4 Amaca uygun kullanıma ilişkin olarak

Elektrikli süpürge sadece evde kullanılmalıdır. Sınai bir kullanım için uygun değildir. Elektrikli süpürgeyi sadece kuru, normal kirli zeminlerin temizliğinde kulla-

nın. Mobilya fırçasını monte ettiğinizde, cihazı, mobilyaların temizlenmesi

için de kullanabilirsiniz. Komple açılmış ek hava regülatöründe (Res. 1/9)

ve gerekli dikkat gösterildiğinde, cihaz tüllerin ve perdelerin temizlenmesi için de kullanılabilir. Turbo fırçamız (opsiyoneldir) sadece hassas olmayan halıların, yollukların,

paspasların ve benzerlerinin temizlenmesi içindir. Tereddütsüz olarak gele-

neksel bir fırçayla temizlemeyeceğiniz hiçbir eşyayı turbo fırça ile de temiz-

lemeyin. Ayrıca ne hassas dokuya sahip olan mobilyaları, kumaşları , ne de

diğer yüksek değerli veya cilalanmış zeminleri turbo fırça ile temizlemeyin.

Maddi hasarlar söz konusu olabilir. Şüpheli durumlarda turbo fırçayı kullan- mayı n. Her durumda ilgili üreticilerin temizlik ve bakım açıklamalarını dik- kate alın. Her türlü farklı kullanım, amaca uygun olmayan kullanım olarak kabul edilir

ve yasaktır. Özellikle yasak olan hususlar:

 Patlayıcı veya kolay yanıcı maddelerin yakınında kullanım. Yangın ve- ya patlama tehlikesi mevcuttur.Ayrıca yasak olan hususlar:  El süpürgesinin aşağıdakilerin temizliğinde kullanılması yasaktır:

- İnsanların, hayvanların, bitkilerin, özellikle saçlar, parmaklar ve diğer

vücut uzuvları ve ayrıca giyilmiş kıyafetler. Bunlar içeri çekilebilir ve yaralanmaya sebebiyet verebilir. -Su ve diğer sıvılar, özellikle nemli halı temizlik maddeleri. İç kısımda nem, kısa devreye neden olabilir.- Toner tozu (lazerli yazıcılar, fotokopiler vs. için). Yangın ve patlamatehlikesi mevcuttur. - Kor halindeki kül, yanan sigaralar veya kibritler. Yangın çıkabilir.

-Cam kırıkları, iğneler vs. gibi sivri nesneler. Cihaz bunlardan zarar görebilir. - İnşaat atığı, alçı, çimento, ince matkap tozu, makyaj malzemesi, pud- ra vs. Böylece cihaz zarar görebilir.  Açık havada kullanım. Yağmur ve kirin cihazı bozma tehlikesi vardır.

 Cihazın açıklıkları içine yabancı maddelerin sokulması. Aşırı ısınma meydana gelebilir.  Cihazın kendi başına modifiye edilmesi veya tamir edilmesi.

Bu cihazın bağlantı hattı zarar gördüğünde, tehlikelerin önlenmesi için, bu-

nun üretci tarafından veya müşteri hizmetleri tarafından veya benzer yetkili

bir kişi tarafından değiştirilmesi gerekir.

Asla arızalı bir cihazı veya arızalı bir elektrik kablosuna sahip bir cihazı ça-

lıştırmayın. Arızalı bir cihazı tamir için yetkili satıcınıza veya Royal Applian-

ce Müşteri Hizmetlerine yollayın. Adres ZSayfa 48, „International Service“.

2.6 Atma/imha etme için

Cihazı, ülkenizde geçerli çevre koruma yönetmeliklerine uygun

olarak atın/imha edin. Elektriksel atıklar, ev atıkları ile birlikte atıla- mazlar/imha edilemezler. Bunun yerine eski cihazların iadesi için yerel toplama yerlerini kullanın.

Kullanılan filtreler, çevre dostu materyallerden imal edilmişlerdir. Bunları ev çöpüyle atabilirsiniz.

Sağlığınız açısından söz konusu tehlikelere karşı uyarır ve olası yara- lanma risklerine işaret eder.

Cihaza veya başka nesnelere yönelik olası tehlikelere dikkat çeker.

Sizin için önemli önerileri ve bilgileri gösterir.Centec.book Seite 41 Mittwoch, 4. Mai 2011 5:00 1742

3 Kullanımdan önce 3 Kullanımdan önce 3.1 Ambalajdan çıkarma

1. Cihazı ve donanım parçalarını ambalajından çıkarın.

2. Parçaların hasarsız olup olmadığını kontrol edin.

3.2 Süpürme parçası seçme

1. Her defasında temizlenecek zemine uygun bir süpürme parçası seçin:

 Donanım olarak yer süpürme parçası (Res. 2/1) yanında aralık temiz-

leme parçası ve mobilya fırçası teslimat kapsamı içindedir.

- Aralık temizleme parçası (Res. 2/4): Zor erişilebilir yerlerden tozu temizlemek için bunu kullanın. - Mobilya fırçası (Res. 2/5): Hassas yüzeylere sahip olan eşyalardan tozu süpürmek için bunu kullanın.  *Opsiyonel olarak (ya ni: modele ve tasarıma bağlı olarak teslimat

kapsamında) ayrıca aşağıdakiler alınabilir:

- Parke fırçası (Res. 2/2*)

Bu, uzun fırçalarla donatılmıştır ve özellikle hassas yüzeylerin (örn. parke, laminat) temizlenmesine hizmet eder. - Turbo fırça (Res. 2/3*)

Bu, döner bir fırça kafasına sahiptir ve halıların derinlemesine temiz-

lenmesine uygundur. Fırçalama, halı tüylerinin dikleşmesini sağlar.

- Uzun esnek aralık temizleme parçası (Res. 2/6*)

Uzak, zor erişilebilir yerlerden tozu temizlemek için bunu kullanın.

2. Donanım tutma birimini, resimdeki gibi teleskobik boruya veya sapa ta- kın (Res. 3/A). 3. Gerekli olan temizleme parçasını, donanım tutma biriminin takma yer- lerine sokun (Res. 3/B). 3.3 Montaj

1. Seçilen süpürme parçasını, teleskobik borunun (Res. 4/A1) ya da sapın (Res. 4/B1) alt ucuna takın. 2. Emme hortumunun ucunu, resimde gösterildiği gibi giriş açıklığı

(Res. 5/A) içine, kilit duyulabilir ve hissedilebilir şekilde kilitlenene kadar sokun. Teleskobik borunun kullanımında: 3. Sapı, teleskobik borunun üst ucuna sokun (Res. 5/B).

4. Teleskobik borunun uzunluğunu ayarlayın (Res. 5/C). Bunun için teles-

kobik boru kilidini aşağıya bastırın. Teleskobik boruyu, arzu ettiğiniz

uzunluğa çekerek ayarlayın. Kilitleme için teleskobik boru kilidini çeker-

ken bırakın. Belirgin bir klik sesi duyacaksınız.

Cihazı, zarar görmemesi için, prensip olarak orijinal ambalajında taşıyın/

gönderin. Bunun için orijinal ambalajı muhafaza edin. Gerekli olmayan

ambalaj materyalini düzgün şekilde atın/imha edin.

Eğer taşımadan kaynaklı bir zarar tespit ederseniz, hemen satıcınıza danışın. 2*

Uzun, esnek aralık temizleme parçasını kullandığınız zaman, duruma

göre, elektrik süpürgesindeki alçak basıncın fazla artması ve bu yüzden

elektrik süpürgesinde emniyet valfının devreye girmesi söz konusu ola-

bilir. Bu, örneğin bir ötme sesi (her defasındaki elektrik süpürgesi mode-

line göre farklıdır) ve belirgin şekilde azalan emme performansı ile ken-

disini gösterir. Bu durumda, her defasındaki elektrik süpürgesi modeline

ve donanıma göre, emme performansını düşürmeniz veya valf devreye girmeyene kadar ek hava regülatörünü açmanız gerekir.

Yaralanma tehlikesi! Süpürme parçalarını sadece, fiş prizden çekildi-

ğinde monte edin. Elektrikli süpürge yanlışlıkla çalıştırılabilir.

Süpürme işlemi öncesinde, yerleştirdiğiniz süpürme parçasının süpürü-

lecek zemin için uygun olmasını temin edin. Kaplama üreticilerinin tavsi- yelerini dikkate alın.Centec.book Seite 42 Mittwoch, 4. Mai 2011 5:00 1743

TR 4Kullanım 4.1 Kullanım esnasında güvenlik 4.2 Süpürme

1. Elektrik kablosunu fişten tutup sarı işarete (Res. 6/1) kadar dışarı çekin.

2. Fişi, koruma kontağı olan bir prize takın.

3. Elektrikli süpürgeyi açma/kapama şalterinden (Res. 6/4) açın.

4. Emme gücünü, emme gücü ayarında ayarlayın (Res. 6/5).

5. Yer süpürme parçasını kullandığınızda, "Halı/sert zemin" ayar manda-

lını her defasındaki zemin kaplamanıza uygun ayarlayın (Res. 7/1):

Res. 7/A: uzun ve kısa tüylü halılar, kilimler için Res. 7/B: parke, fayans, PVC vs. gibi sert zeminler için.4.3 Kapatma 1. Elektrikli süpürgeyi açma/kapama şalterinden (Res. 6/4) kapatın ve fişi prizden çekin.2. Fişi elinizde tutun. 3. Elektrik kablosunu içeriye toplamak için kablo toplama düğmesine ba- sın (Res. 6/3). 4.4 Taşıma ve kaldırma

 Taşıma amacıyla elektrik süpürgesini sapından (Res. 8/1) tutun.

 Muhafaza etme için, yer süpürme parçasının park kancasını park tutma

birimine asarak, teleskobik boruyu elektrik süpürgesine takabilirsiniz (Res. 8).  Cihazı uzun süreli olarak kaldıracaksanız, önce toz haznesini boşaltın,

ZBölüm 5.1, „Toz haznesini boşaltın ve temizleyin“.

 Cihazı serin, kuru, çocukların erişemeyeceği bir yerde muhafaza edin.

Yaralanma tehlikesi! Her kullanım öncesinde cihazı ve elektrik kablo-

sunu kontrol edin. Hasar görmüş cihaz kullanılmamalıdır.

Yaralanma tehlikesi! Özellikle merdivenleri süpürürken, her zaman ciha- zın yukarısında bulunmaya dikkat edin.

Elektrikli süpürgeyi sadece, tüm filtreler sağlam, kuru ve düzgün şekilde

takılı olduğunda kullanın. Hiçbir nesnenin teleskobik boruyu, emme hor-

tumunu veya başka açıklıkları tıkamamasını sağlayın.

Elektrik süpürgesi bir aşırı ısınma korumasına sahiptir. Cihaz, aşırı ısın-

mada (örn. tıkanmış emme yolları sebebiyle) otomatik olarak kapanır. Bu gerçekleşirse:  Elektrikli süpürgeyi kapatın.  Fişi çekin.  Aşırı ısınma sebebini giderin.

 Yaklaşık 45 dakika bekleyin.

Soğumuş elektrik süpürgesini tekrar açabilirsiniz.

Elektrik çarpma tehlikesi! Kırmızı işaret (Res. 6/2) görünüyorsa, elektrik

kablosunu kablo toplama düğmesi (Res. 6/3) ile sarı işarete (Res. 6/1)

kadar tekrar içeri çekin. Aksi taktirde elektrik kablosu zarar görebilir.

Ek hava regülatörü (Res. 6/6) ile emme gücünü, örn. içeri çekilmiş per-

deleri tekrar dışarıya çıkarabilmek için emme gücünü hızlı şekilde düşü- rebilirsiniz.

Yaralanma tehlikesi! Çalışma yerini terk etmeden önce, cihazı kapatın

ve açıklamaları dikkate alın: ZBölüm 4.3, „Kapatma“. Böylece kazaları önlemiş olursunuz.

Yaralanma tehlikesi! Elektrik kablosunun kontrolsüz şekilde içeri toplan-

masında bu kişilerin ve eşyaların ayaklarına dolanabilir, düşmeye sebep

olan bir tuzak haline gelebilir veya nesneleri devirebilir. Bu yüzden fişi elinizde tutun ve elektrik kablosunu toplamak için içeri çekerken elinizdekontrol edin.

Cihazı asla doğrudan ısı kaynakları yanına koymayın (örn. kalorifer,

soba). Doğrudan güneş ışığı almasını engelleyin. Isı, cihaza zarar vere- bilir.Centec.book Seite 43 Mittwoch, 4. Mai 2011 5:00 1744

5Bakım 5Bakım 5.1 Toz haznesini boşaltın ve temizleyin

 Toz kabını en iyisi her süpürme işlemi sonrasında boşaltın.

 Toz haznesini en geç, "MAX"-işaretine (Res. 9/B1) ulaşıldığında, uzun

süreli depolamada veya sevkıyatta boşaltın.

1. Cihazı kapatın, ZBölüm 4.3, „Kapatma“.

2. Toz haznesi için kilit düğmesine basın (Res. 9/A).

3. Toz haznesini yukarıya doğru konsolundan çıkarın.

4. Toz kabını, bunu bir çöp kovasının derin şekilde içine tutarak ve ondan

sonra boşaltma düğmesine basarak temizleyin (Res. 9/B).

5. Reflektörü saat yönünün aksine çevirip çıkarın (Res. 9/C), böylece toz

haznesini daha iyi boşaltır ve temizleyebilirsiniz.

6. Olası olarak toz haznesi içinde bulunan toz artıklarını kuru bir bez veya

yumuşak bir fırça, örne

ğin birlikte verilmiş olan mobilya fırçası yardı- mıyla temizleyin. 7. Reflektörü tekrar saat yönünde, duyulabilir ve hissedilebilir şekilde kilit- lenene kadar çevirip takın. 8. Toz haznesinin taban plakasını tekrar kapatın.

5.2 Lamel merkezi filtresinin ve motor koruma filtresinin temizlenmesi

 Lamel merkezi filtresini ve motor koruma filtresini en iyisi, toz kabını her

boşalttığınızda temizleyin.

 Ancak her iki filtreyi en geç, temizlik göstergesi (Res. 1/26) yandığında temizleyin. 1. Cihazı kapatın ve toz haznesini boşaltın, ZBölüm 5.1, „Toz haznesini

boşaltın ve temizleyin“.

2. Motor koruma filtresini konsolundan çıkarın (Res. 10/A).

3. Toz haznesi kapağını, "UNLOCK" yönünde çevirerek açın (Res. 10/B).

4. Kapağı, takılı filtre elemanı ile birlikte bir çöp kovasının içine doğru tu- tun. 5. Önce filtre keçesini (opsiyonel) lamel merkezi filtresinden çekin (Res. 11/A). 6. Lamel merkezi filtresini "UNLOCK" yönünde çevirerek kapaktan alın (Res. 11/B). 7. Büyük ve kaba kirleri elle temizleyin ve lamel merkezi filtresini birlikte

teslim edilen mobilya fırçasıyla fırçalayıp temizleyin (Res. 12/A).

8. Filtre elemanları kuru temizleme i

şlemi sonrasında hala kirliyse, bunları elle iyice, her türlü kir giderilene kadar temizleyin. 9. Filtre elemanlarından bir tanesi hasar görmüşse veya fazla yoğun kir-

lenmişse, bunu yenisiyle değiştirin (sipariş bilgileri ZBölüm 5.4, „Yedek Parçalar ve Donanım“). 10. Yeni / temizlenmiş ve tamamen kurumuş motor koruma filtresini tekrar konsoluna geri takın (Res. 10/A). 11. Lamel merkezi filtresini tekrar toz haznesi kapağına monte edin, bunun

için bunu "LOCK" yönünde çevirip sıkın (Res. 11/B). Filtre duyulabilir ve hissedilebilir şekilde yerine oturur. 12. Filtre keçesini (opsiyonel) tekrar lamel merkezi filtresi üzerine yerleşti- rin; bu, filtrenin lamellerini tamamen çevrelemelidir (Res. 11/A). 13. Kapağı, kapaktaki yerleştirme işareti (T) toz haznesinde bulunan ok

üzerinde bulunacak şekilde yerleştirin (Res. 12/B).

14. Kapağı, "LOCK" yönünde çevirerek kilitleyin (Res. 12/B).

15. Toz kabını tekrar konsolü içine geri yerleştirin. Bu, duyulabilir ve hisse- dilebilir şekilde yerine oturur.

Toz kabını boşaltmadan önce cihazı kapatın. Böylece tozun cihaza zarar vermesini engellersiniz.

Toz kabı muhteviyatını, ev atığıyla yasak olan bileşenler ihtiva etmediği sürece, ev çöpü ile birlikte atabilirsiniz/imha edebilirsiniz.

Lamel merkezi filtresi takılıyken, toz haznesi temizlenemez. Yani bu fır-

satla lamel merkezi filtresini temizleyin, ZBölüm 5.2, „Lamel merkezi fil- tresinin ve motor koruma filtresinin temizlenmesi“.

Filtre elemanları yıkanabilir, ancak ne bulaşık makinesinde, ne de çama-

şır makinesinde yıkanmaya uygun değildir. Ayrıca temizlik için temiz-

leme maddeleri veya sert kıllı fırçalar kullanmayın. Filtre elemanlarını,

temizlendikten sonra yaklaşık 24 saat oda sıcaklığında kurutun. Parça-

ları, ancak tamamen kuruduktan sonra tekrar yerine takın.

Centec.book Seite 44 Mittwoch, 4. Mai 2011 5:00 1745

5.3 Dışa üfleme filtresini temizleme

 Dışa üfleme filtresini en iyisi her 3. lamel merkezi filtre temizliğinde te- mizleyin.  Ancak dışa üfleme filtresini asgari her 6 ayda bir temizleyin.

1. Cihazı kapatın, ZBölüm 4.3, „Kapatma“.

2. Dışa üfleme filtresi kapağının kilitlerini aşağıya (Res. 13/A) bastırın ve

dışa üfleme filtresi kapağını katlayarak açın.

3. Dışa üfleme filtresini çıkarın (Res. 13/B).

4. Dışa üfleme filtresini çöp kovası içine doğru tutun.

5. Dışa üfleme filtresi elemanını filtre tutacağından ayırın (Res. 14/A). 6. Her iki elemana vurarak iyice temizleyin. 7. Toz artıklarını yumuşak bir fırça yard ımıyla, örn. birlikte verilen mobilya fırçası yardımıyla temizleyin.

8. Eğer dışa üfleme filtresi elemanı hasar görmüşse, deforma olmuşsa ve-

ya fazla kirlenmişse, bunu yenisiyle değiştirin (sipariş bilgileri ZBölüm

5.4, „Yedek Parçalar ve Donanım“).

9. Yeni/temizlenmiş dışa üfleme filtresi elemanını filtre tutacağı içine geri yerleştirin. 10. Yeni donatılan filtre tutacağını konsolu içine geri takın (Res. 13/B).

11. Dışa üfleme filtresi kapağını önce alta yerleştirin (Res. 14/B) ve sonra

yukarıdan katlayarak kapatın.

5.4 Yedek Parçalar ve Donanım

 Sipariş kontağı: ZSayfa 48, „International Service“

 Diğer bilgiler: Z www.dirtdevil.de

 Devamdaki donanım ve yedek parçaları tekrar sipariş edebilirsiniz:

Yetkili Royal satıcısını, Royal servis ortağını veya uzman teknik servisi ara-

madan veya cihazı göndermeden önce, aşağıdaki tablodan, sorunu kendi-

niz giderip gideremeyeceğinize bakın.

Dışa üfleme filtresi elemanı yıkanabilir özellikte değildir.

Sadece teslimat kapsamı içinde orijinal yedek parçalar veya tekrar sipa-

riş ile aldığınız yedek parçaları kullanın. Ürün no. Tanımlama 2828001 5 parçalı filtre seti, 1 lamel merkezi filtresinden,

1 motor koruma filtresinden 1 dışa üfleme filtresinden + 2 filtre keçesinden meydana gelir M203 1 parke fırçası M209 1 turbo fırça M232 1 uzun esnek aralık temizleme parçası

Yaralanma tehlikesi! Asla arızalı bir cihazı kullanmayın! Sorunu arama-

dan önce, cihazı kapatın ve fişini prizden çekin, ZBölüm 4.3, „Kapatma“. Sorun Olası sebep / çözümCihaz açıl-mıyor.Prizden elektrik gelmiyor. Elektrik süpürgesini, elektrik geldiğinden emin olduğunuz başka bir prizde deneyin.Elektrik kablosu arızalı. Elektrik kablosunu Royal Appliance-Müşteri Hizmetlerine

değiştirtin, adres ZSayfa 48, „International Service“. Cihaz ani-den emme-yi bırakıyor. Aşırı ısınma koruması devrede (muhtemelen tıkanmış em- me yolları vb. sebebiyle). Cihazı kapatın ve fişi prizden çekin. Aşırı ısınma sebebini giderin (örn. teleskobik boruyu ve emme hortumunu sökün ve tıkanmay ı giderin). Yaklaşık 45 dakika bekleyin. Soğu-

muş cihazı tekrar açabilirsiniz. Temizleme göstergesi (Res. 1/26) yanıyor.Lamel merkezi filtresi kirli. Lamel merkezi filtresini temizleyin, ZBölüm 5.2, „Lamel merkezi filtresinin ve motor koruma filtresinin temizlenme-si“. Toz kabı dolmuş.

Toz kabını boşaltın temizleyin, ZBölüm 5.1, „Toz haznesi-

ni boşaltın ve temizleyin“. Kusursuz çalışmaya rağmen te-mizleme so-nucu tatmin edici değil. Ek hava regülatörü (Res. 1/9) açık. Ek hava regülatörünü kapatın . Takılan süpürme parçası uygun değil.

Ağzı değiştirin, ZBölüm 3.2, „Süpürme parçası seçme“. Ayarlanan emme gücü uygun değil.Emme gücü regülatörünün konumunu kaplamaya uygun hale getirin, ZBölüm 4.2, „Süpürme“, adım4.

"Halı/sert zemin" ayar mandalı (Res. 1/5) konumu uygun değil. "Halı/sert zemin" ayar mandalının konumunu, kaplamaya

uygun hale getirin, ZBölüm 4.2, „Süpürme“, adım5.

Toz kabını boşaltın/temizleyin, ZBölüm 5.1, „Toz haznesi-

ni boşaltın ve temizleyin“. Filtreler kirli. İlgili filtreyi temizleyin, ZBölüm 5.2, „Lamel merkezi filtresi- nin ve motor koruma filtresinin temizlenmesi“ ya da

Z Bölüm 5.3, „Dışa üfleme filtresini temizleme“.

Süpürme parçası, teleskobik boru veya emme hortumu tı- kanmış. Tıkanmayı giderin. Bunun için gerekliyse uzun bir ahşap

çubuk kullanın (örn. bir temizlik süpürgesi sapı).

Sorunu bu tablo yardımıyla çözemiyorsanız, Royal Appliance-Müşteri

Lütfen bu bölümü kesin ve cihazın yanına ekleyin.

SADECE FATURA SURETİ İLE GEÇERLİDİR!

Absender: Bitte Blockschrift in Großbuchstaben • From: Please print in capitals • Expéditeur : Veuillez écrire en caractères d'imprimerie et en majuscules •

Afzender: a.u.b. blokletters in grote letters • Remitente: Por favor, escriba en letra de imprenta y en mayúsculas • Mittente: Per cortesia in stampatello a lettere

maiuscole • Gönderen: Lütfen büyük harfler ve düz yazıyla

Fecha, firma del comprador • Data, firma dell'acquirente • Tarih, satın alanın imzası
