Montaj kılavuzunun kullanılması 41

Cihazın kurulacağı yer 41

Cihazların yan yana kurulması 42

Kapı menteşelerinin değiştirilmesi .... 42

Kapı kolunun değiştirilmesi 43

Duvar mesafesi koruyucunun

Cihazın doğru konumlandırılması 43de

41 trİçindekiler trMontaj kılavuzu

Lütfen önce resimlerin bulunduğu son

sayfayı açınız. Bu montaj kılavuyu birden

fazla model için geçerlidir.

Resimlerde farklılıklar olabilir.

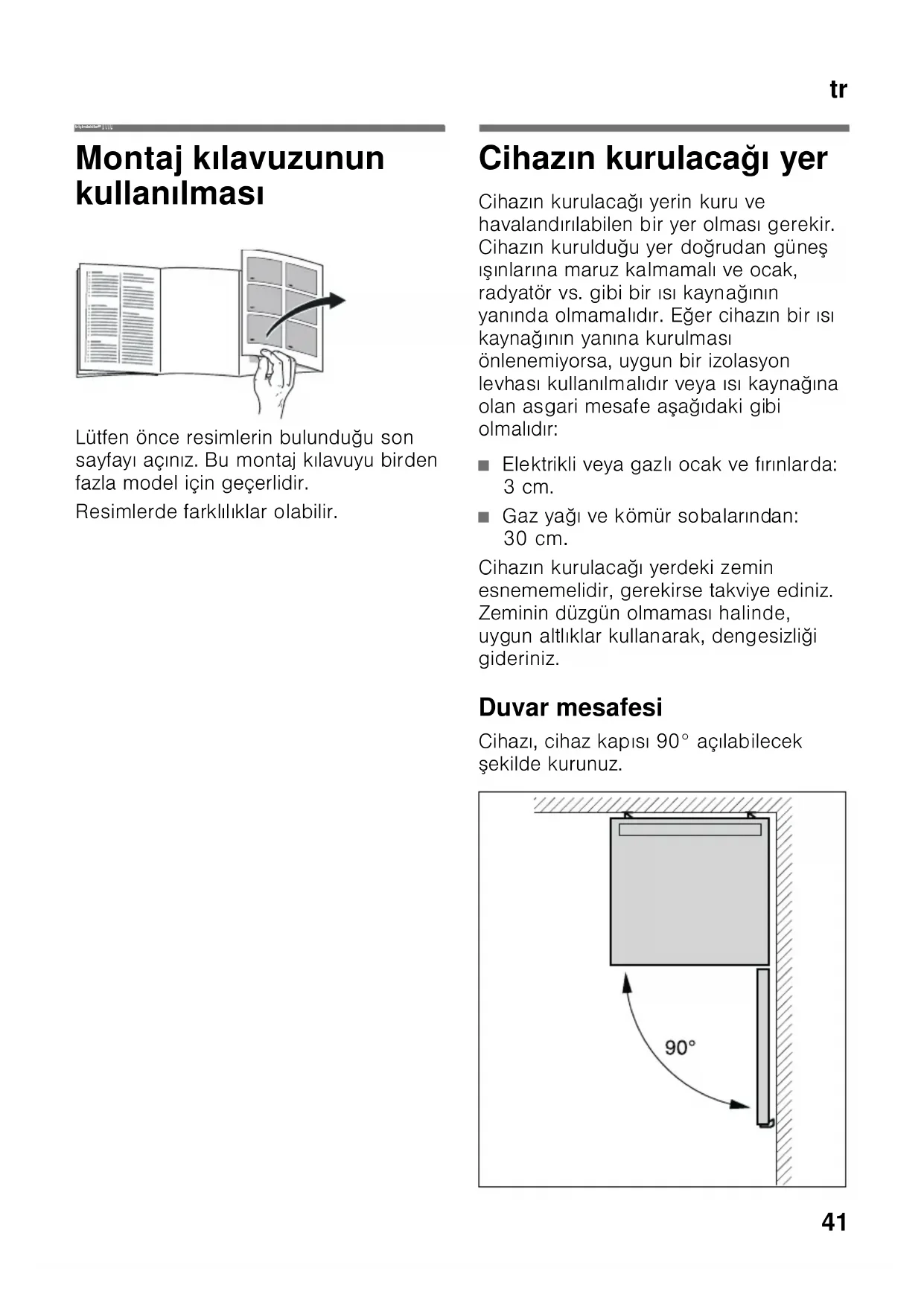

Cihazın kurulacağı yer

Cihazın kurulacağı yerin kuru ve

havalandırılabilen bir yer olması gerekir.

Cihazın kurulduğu yer doğrudan güneş

ışınlarına maruz kalmamalı ve ocak,

radyatör vs. gibi bir ısı kaynağının

yanında olmamalıdır. Eğer cihazın bir ısı

kaynağının yanına kurulması

önlenemiyorsa, uygun bir izolasyon

levhası kullanılmalıdır veya ısı kaynağına

olan asgari mesafe aşağıdaki gibi

■ Elektrikli veya gazlı ocak ve fırınlarda:

■ Gaz yağı ve kömür sobalarından:

Cihazın kurulacağı yerdeki zemin

esnememelidir, gerekirse takviye ediniz.

Zeminin düzgün olmaması halinde,

uygun altlıklar kullanarak, dengesizliği

Cihazı, cihaz kapısı 90° açılabilecek

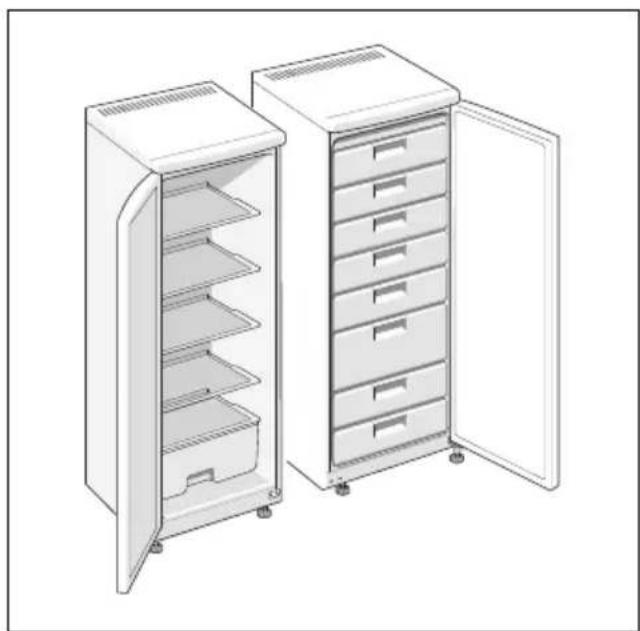

İki cihaz kurulacağı zaman, soğutucunun

sol tarafa ve dondurucunun sağ tarafa

kurulmasına dikkat ediniz.

Cihazın sağ yan yüzü hafif ısıtılır. Bu

sayede cihazlar arasında terleme veya

kondanse su oluşması önlenmiş olur.

Mesafe koruma parçasının

1. Soğutucunun sağ tarafındaki

yapıştırma yerlerinin yüzeyini

temizleme benzini veya ispirto ile silip

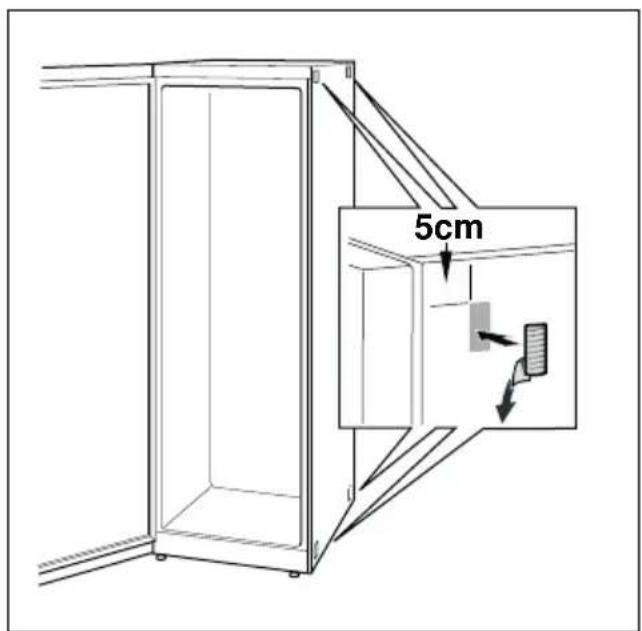

2. Cihazlar arasında bir asgari mesafe

olmasının sağlanabilmesi için, her dört

köşeye yan kenarlara 5'er cm mesafe

olacak şekilde mesafe koruma

parçaları yapıştırınız.

Bir bağlantı setini satıcınız üzerinden

Cihazın menteşesini yetkili servisimize

değiştirtmenizi tavsiye ediyoruz. Cihaz

kapısı menteşelerinin değiştirilmesi için

geçerli masraflar hakkında bilgi almak

için, yetkili servisinize başvurabilirsiniz.

Kapı menteşeleri değiştirilirken, cihaz

elektrik şebekesine bağlı olmamalıdır.

Elektrik fişini önceden çekip çıkarınız.

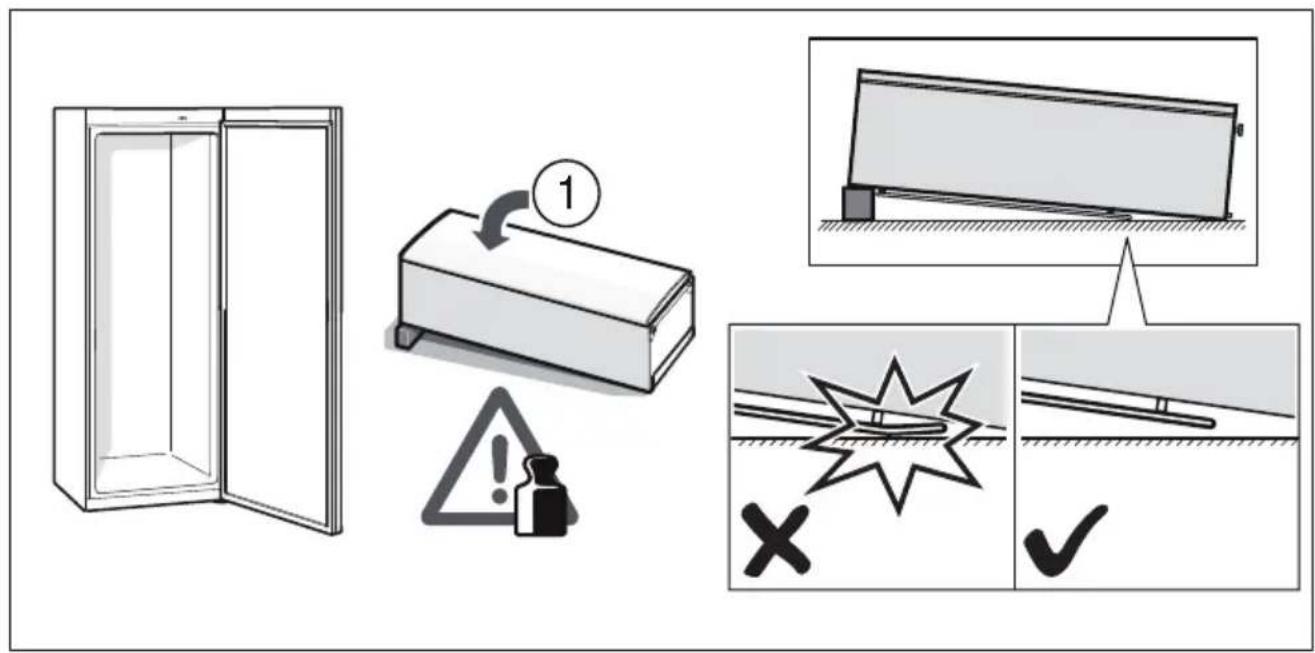

Cihazın arka yüzüne zarar vermemek

için, altına yeterli miktarda koruyucu

yumuşak malzeme yerleştiriniz. Cihazı

dikkatlice arka yüzü üzerine yatırınız.

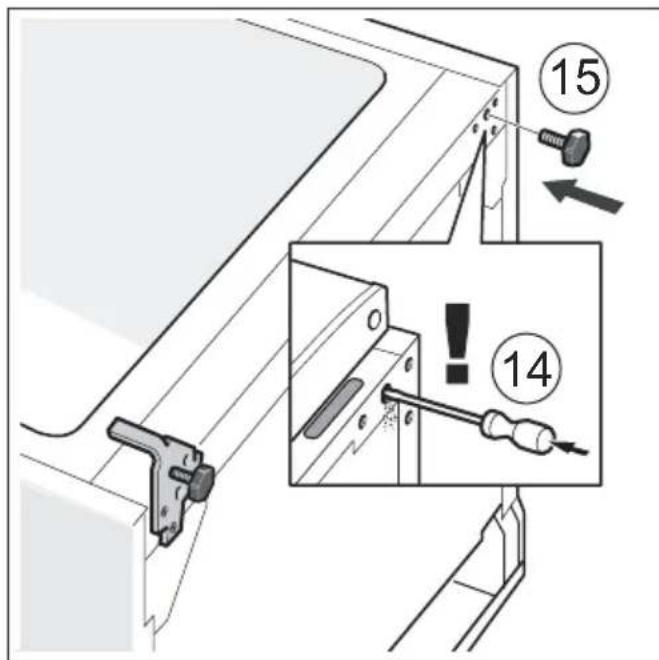

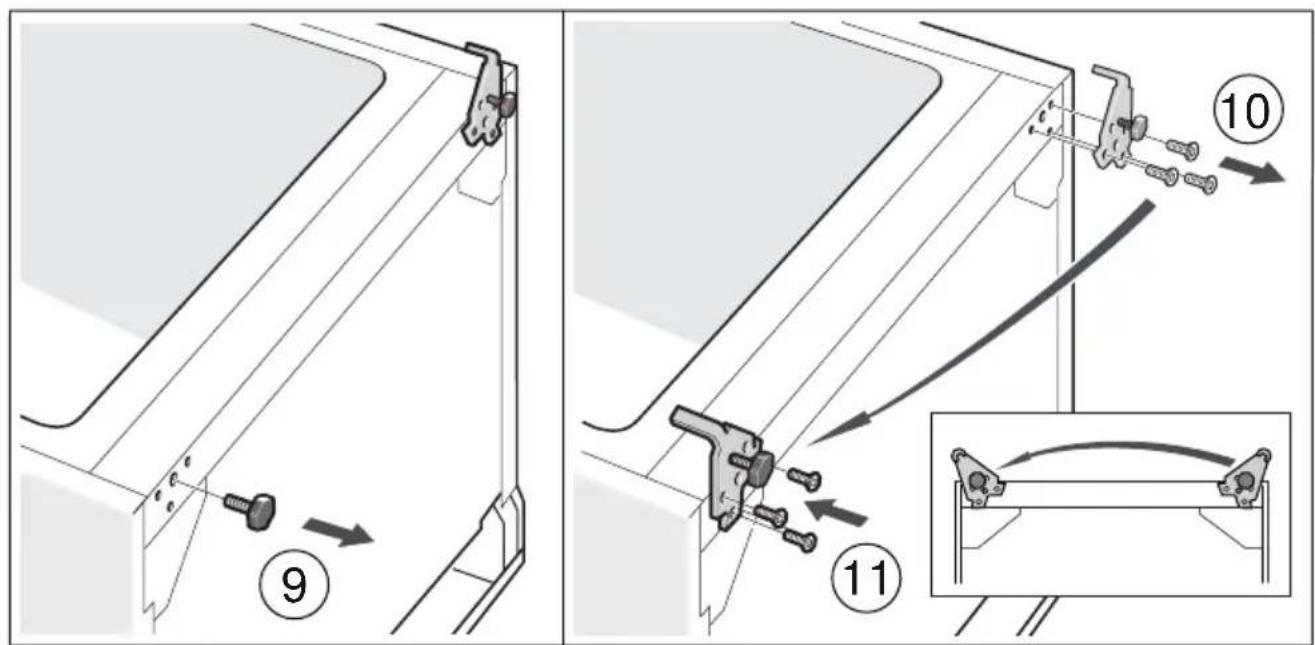

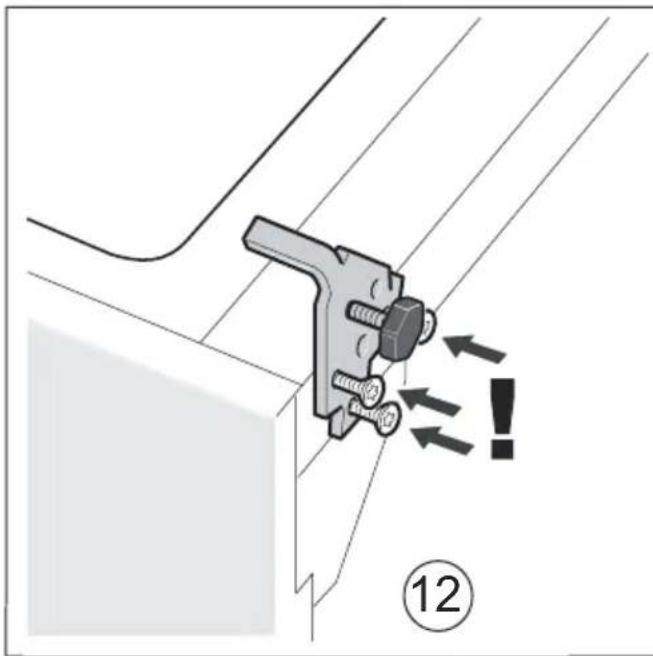

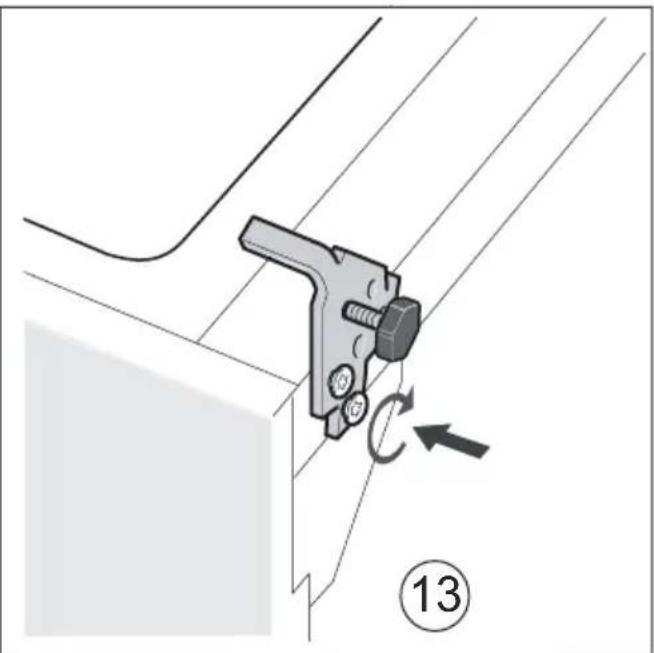

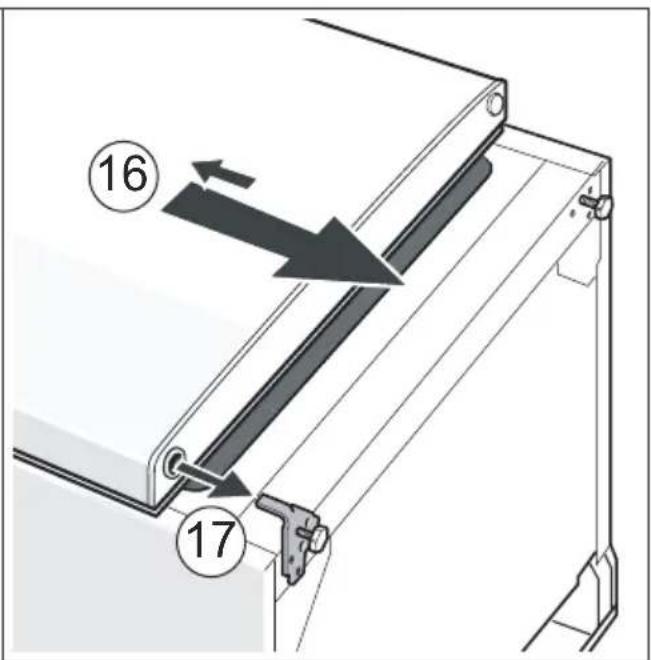

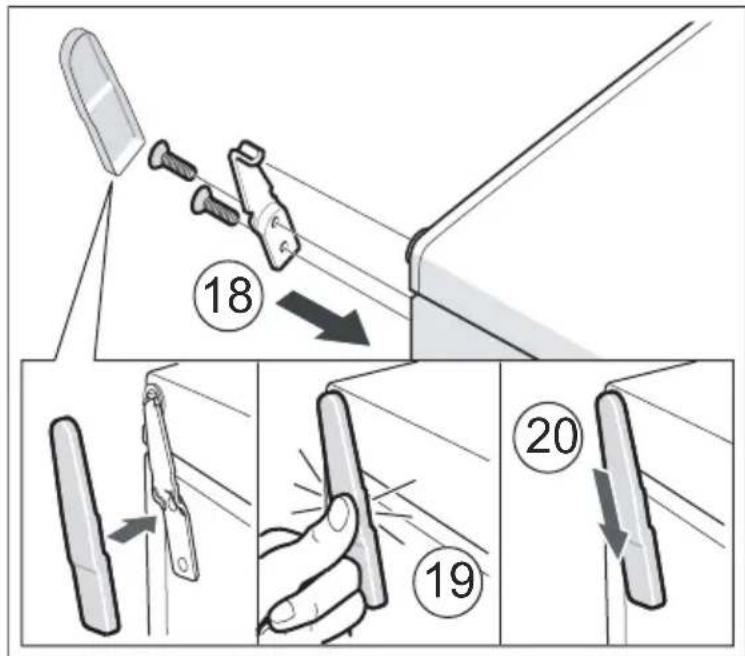

Kapı menteşesini sayıların sırasına göre

değiştiriniz. Resim 1

Cihaz arka yüzü üzerine yatırılırsa, duvar

mesafesi koruyucu monte edilmemiş

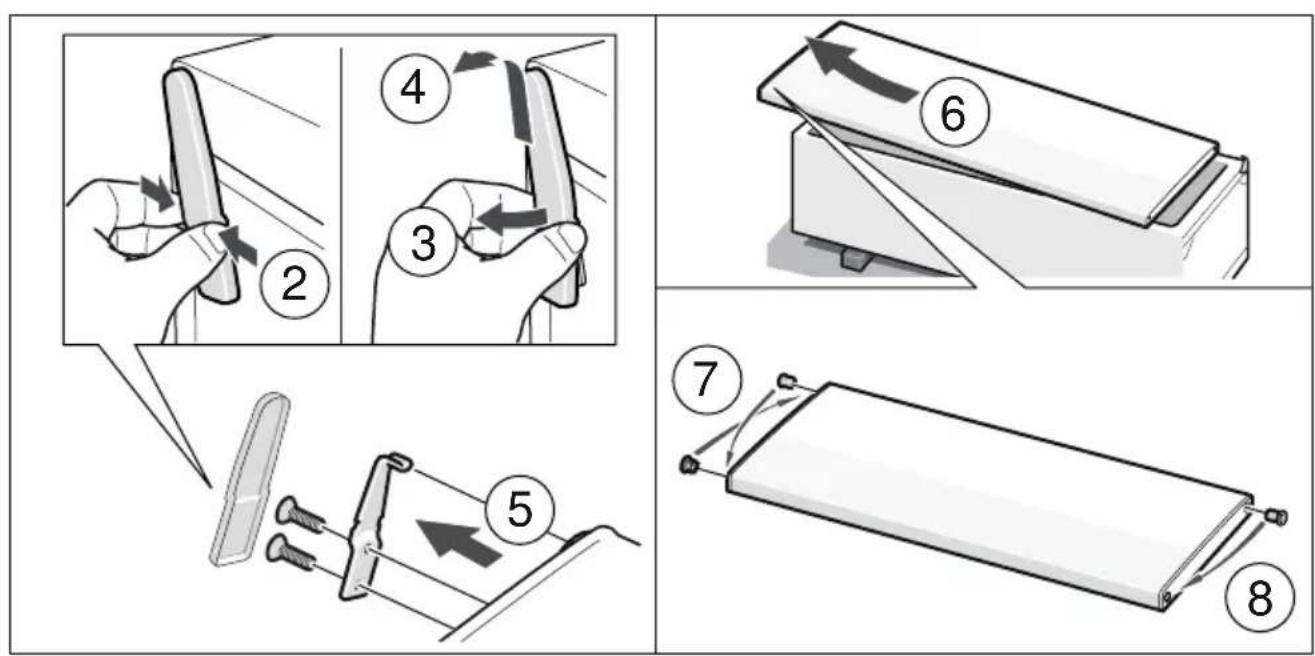

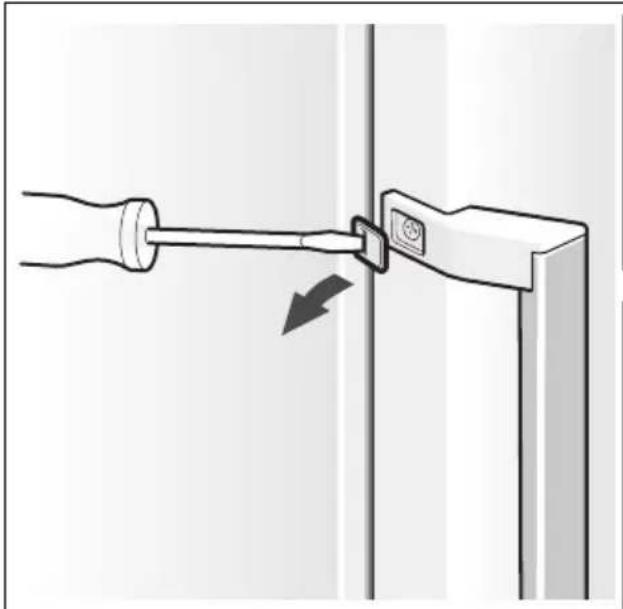

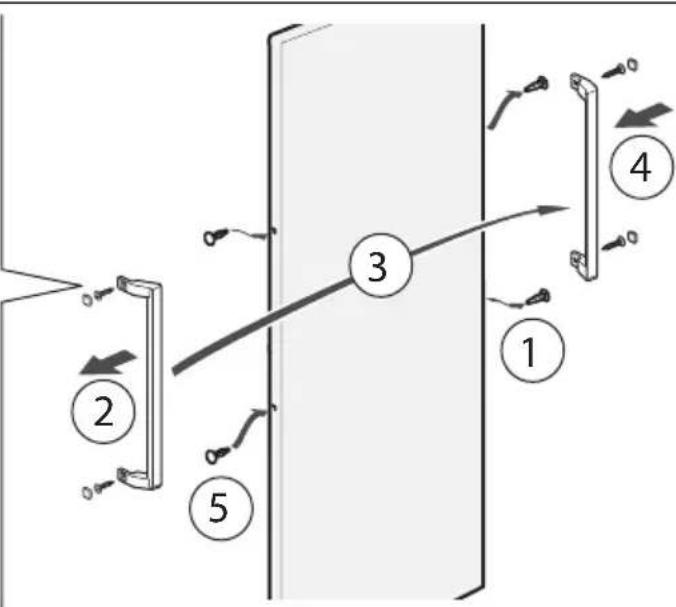

Kapı kolunu sayıların sırasına göre

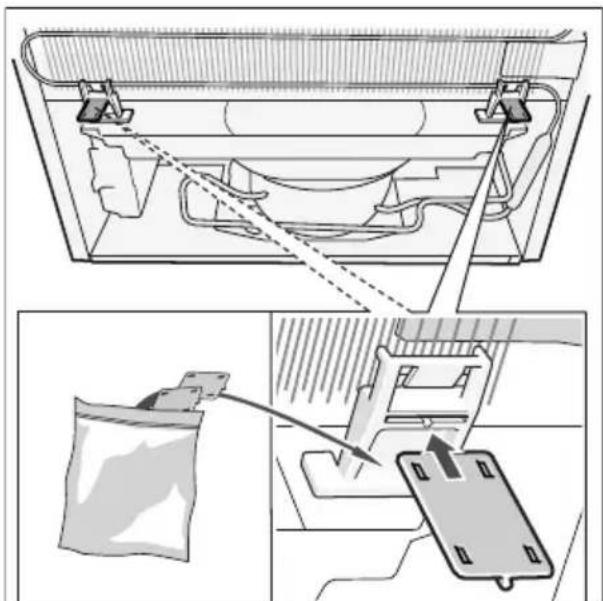

Duvara mesafe koruma parçalarını

monte ederek, cihazın bildirilmiş enerji

alma gücüne ulaşmasını sağlayınız.

Duvara olan mesafenin azalması, cihazın

işlevini sınırlamaz veya düşürmez. Bu

durumda, cihazın aldığı enerji miktarı

Cihazı öngörülen yere yerleştiriniz ve bir

su terazisi ile seviyesini ayarlayı nız. Cihaz

sağlam ve düzgün bir şekilde

kurulmalıdır. Zeminin düzgün olmaması

halinde, cihazın ön tarafındaki vida dişli

iki ayar ayağı ile bu yamuklukları

dengeleyiniz. Vida dişli ayakları

ayarlamak için uygun bir cıvata anahtarı

Cihaz dik konumda durmalıdır. Bir su

terazisi yardımı ile ayarlayınız.
