MANUALE UTENTE KSV33VW40 BOSCH

Appareil indépendant

it Istruzioni per il montaggio

Apparecchio indipendente

nl Montagevoorschrift

Uso delle istruzioni per

Luogo d’installazione 14

Disposizione affiancata degli

Inversione della porta 15

Sostituzione della maniglia

Montaggio del distanziatore murale . 16

14 itIndic e itIs truzioni per il montaggio

App are cch io ind ipe nd ente

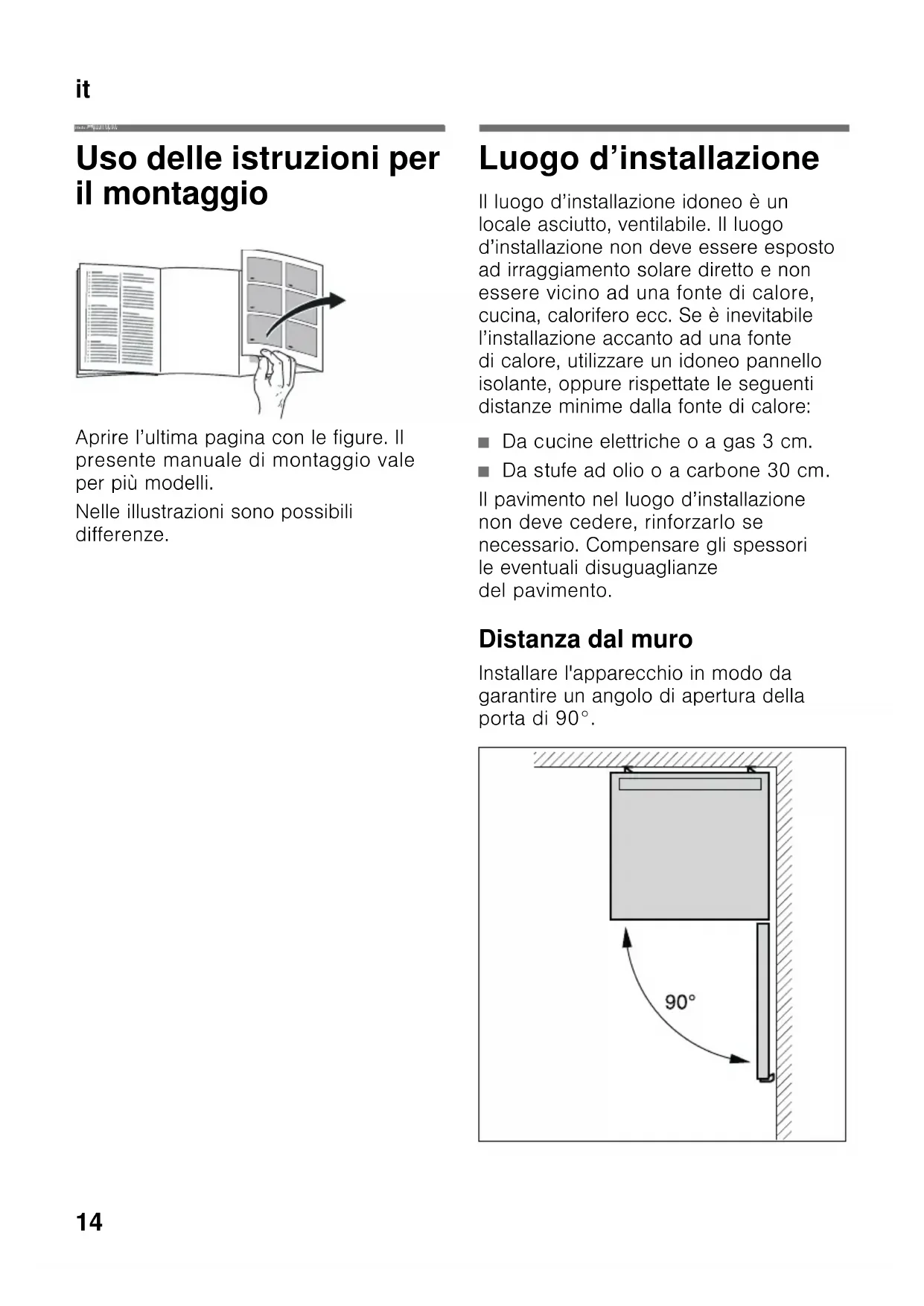

Uso delle istruzioni per

Aprire l’ultima pagina con le figure. Il

presente manuale di montaggio vale

Nelle illustrazioni sono possibili

Luogo d’installazione

Il luogo d’installazione idoneo è un

locale asciutto, ventilabile. Il luogo

d’installazione non deve essere esposto

ad irraggiamento solare diretto e non

essere vicino ad una fonte di calore,

cucina, calorifero ecc. Se è inevitabile

l’installazione accanto ad una fonte

di calore, utilizzare un idoneo pannello

isolante, oppure rispettate le seguenti

distanze minime dalla fonte di calore:

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Il pavimento nel luogo d’installazione

non deve cedere, rinforzarlo se

necessario. Compensare gli spessori

le eventuali disuguaglianze

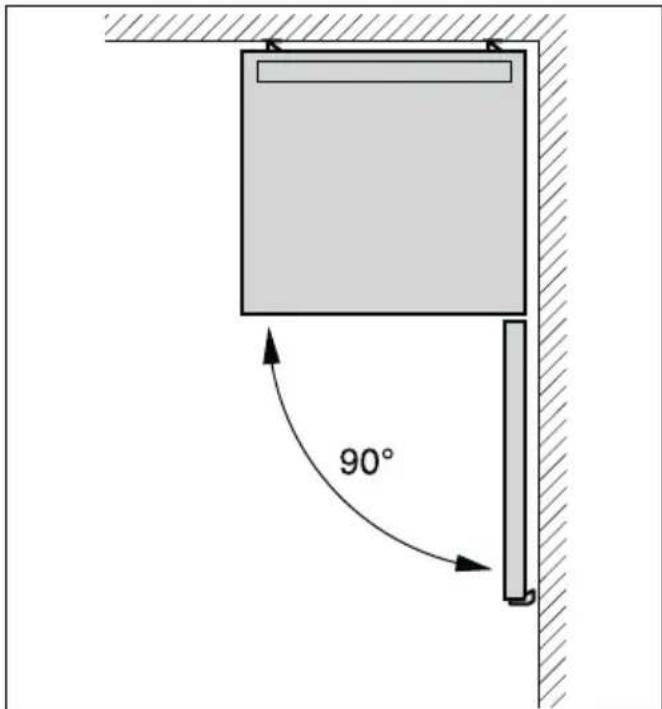

Installare l'apparecchio in modo da

garantire un angolo di apertura della

Disposizione affiancata

Nella installazione di due apparecchi

prestare attenzione che il frigorifero sia

a sinistra ed il congelatore a destra.

La fiancata del frigorifero viene riscaldata

leggermente. Questo impedisce

la formazione di condensa fra gli

Montaggio dei distanziatori

1. Sul lato destro del frigorifero

sgrassare i punti d’incollaggio con

2. Per garantire una distanza minima fra

gli apparecchi, incollare i distanziatori

su tutti i quattro angoli ad una distanza

di 5 cm da ciascun bordo laterale.

Un kit di collegamento può essere

acquistato presso il proprio fornitore.

Inversione della porta

Consigliamo di fare invertire la chiusura

della porta dal nostro Servizio Assistenza

Clienti. Chiedere il costo per

un’inversione dell’apertura della porta

al servizio assistenza clienti competente

Durante l’inversione della porta

l’apparecchio non deve essere collegato

alla rete elettrica. Estrarre prima la spina

di alimentazione. Per non danneggiare la

parte posteriore dell’apparecchio,

mettere sotto sufficiente materiale

morbido. Deporre l’apparecchio

con cautela sul lato posteriore.

Cambiare il lato cerniere della porta

seguendo l'ordine numerico. Figura 1

Il distanziatore murale non deve essere

montato se si depone l'apparecchio sul

maniglia della porta

Sostituire la maniglia della porta

seguendo l'ordine numerico.

distanziatore murale

Per raggiungere l’assorbimento

di energia indicato dell’apparecchio

montare il distanziatore murale. Una

minore distanza dal muro non influisce

sulla funzionalità dell’apparecchio. Può

tuttavia causare una piccola variazione

di assorbimento di energia.

Livellare l’apparecchio

Disporre e livellare l’apparecchio

nel luogo previsto. L’apparecchio deve

poggiare stabilmente sul pavimento

ed essere livellato. Compensare

le disuguaglianze del pavimento

per mezzo dei due piedini a vite anteriori.

Per regolare i piedini a vite utilizzare

L’apparecchio deve essere verticale.

Livellarlo con una livella a bolla d'aria.
