KULLANIM KILAVUZU UE-40C5100QW SAMSUNG

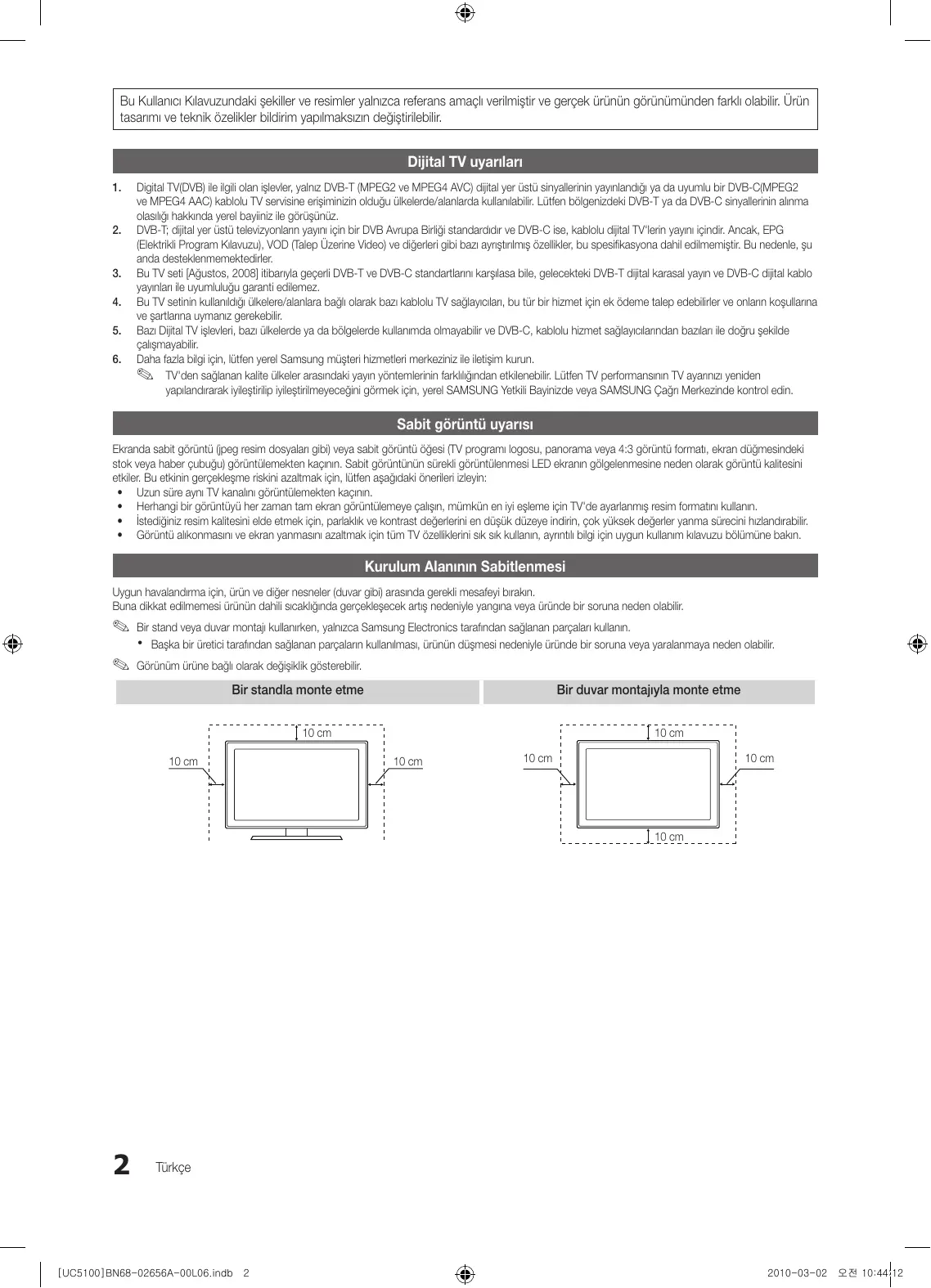

2010-03-02 오전 10:44:11 Bu Kullanıcı Kılavuzundaki şekiller ve resimler yalnızca referans amaçlı verilmiştir ve gerçek ürünün görünümünden farklı olabilir. Ürün tasarımı ve teknik özelikler bildirim yapılmaksızın değiştirilebilir. Dijital TV uyarıları

Digital TV(DVB) ile ilgili olan işlevler, yalnız DVB-T (MPEG2 ve MPEG4 AVC) dijital yer üstü sinyallerinin yayınlandığı ya da uyumlu bir DVB-C(MPEG2 ve MPEG4 AAC) kablolu TV servisine erişiminizin olduğu ülkelerde/alanlarda kullanılabilir. Lütfen bölgenizdeki DVB-T ya da DVB-C sinyallerinin alınma olasılığı hakkında yerel bayiiniz ile görüşünüz. DVB-T; dijital yer üstü televizyonların yayını için bir DVB Avrupa Birliği standardıdır ve DVB-C ise, kablolu dijital TV'lerin yayını içindir. Ancak, EPG (Elektrikli Program Kılavuzu), VOD (Talep Üzerine Video) ve diğerleri gibi bazı ayrıştırılmış özellikler, bu spesifikasyona dahil edilmemiştir. Bu nedenle, şu anda desteklenmemektedirler. Bu TV seti [Ağustos, 2008] itibarıyla geçerli DVB-T ve DVB-C standartlarını karşılasa bile, gelecekteki DVB-T dijital karasal yayın ve DVB-C dijital kablo yayınları ile uyumluluğu garanti edilemez. Bu TV setinin kullanıldığı ülkelere/alanlara bağlı olarak bazı kablolu TV sağlayıcıları, bu tür bir hizmet için ek ödeme talep edebilirler ve onların koşullarına ve şartlarına uymanız gerekebilir. Bazı Dijital TV işlevleri, bazı ülkelerde ya da bölgelerde kullanımda olmayabilir ve DVB-C, kablolu hizmet sağlayıcılarından bazıları ile doğru şekilde çalışmayabilir. Daha fazla bilgi için, lütfen yerel Samsung müşteri hizmetleri merkeziniz ile iletişim kurun. ✎✎ TV'den sağlanan kalite ülkeler arasındaki yayın yöntemlerinin farklılığından etkilenebilir. Lütfen TV performansının TV ayarınızı yeniden yapılandırarak iyileştirilip iyileştirilmeyeceğini görmek için, yerel SAMSUNG Yetkili Bayinizde veya SAMSUNG Çağrı Merkezinde kontrol edin. Sabit görüntü uyarısı Ekranda sabit görüntü (jpeg resim dosyaları gibi) veya sabit görüntü öğesi (TV programı logosu, panorama veya 4:3 görüntü formatı, ekran düğmesindeki stok veya haber çubuğu) görüntülemekten kaçının. Sabit görüntünün sürekli görüntülenmesi LED ekranın gölgelenmesine neden olarak görüntü kalitesini etkiler. Bu etkinin gerçekleşme riskini azaltmak için, lütfen aşağıdaki önerileri izleyin:

• Uzun süre aynı TV kanalını görüntülemekten kaçının.
• Herhangi bir görüntüyü her zaman tam ekran görüntülemeye çalışın, mümkün en iyi eşleme için TV'de ayarlanmış resim formatını kullanın.
• İstediğiniz resim kalitesini elde etmek için, parlaklık ve kontrast değerlerini en düşük düzeye indirin, çok yüksek değerler yanma sürecini hızlandırabilir.
• Görüntü alıkonmasını ve ekran yanmasını azaltmak için tüm TV özelliklerini sık sık kullanın, ayrıntılı bilgi için uygun kullanım kılavuzu bölümüne bakın. Kurulum Alanının Sabitlenmesi Uygun havalandırma için, ürün ve diğer nesneler (duvar gibi) arasında gerekli mesafeyi bırakın. Buna dikkat edilmemesi ürünün dahili sıcaklığında gerçekleşecek artış nedeniyle yangına veya üründe bir soruna neden olabilir. ✎✎ Bir stand veya duvar montajı kullanırken, yalnızca Samsung Electronics tarafından sağlanan parçaları kullanın. xx Başka bir üretici tarafından sağlanan parçaların kullanılması, ürünün düşmesi nedeniyle üründe bir soruna veya yaralanmaya neden olabilir. ✎✎ Görünüm ürüne bağlı olarak değişiklik gösterebilir. Bir standla monte etme Bir duvar montajıyla monte etme 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm

Aksesuarlar Kontrol Paneline Bakış Uzaktan Kumandaya Bakış Bir Antene bağlanma Plug & Play (Başlangıç Kurulumu) 8 AV Cihazına Bağlama 9 Bir Ses Cihazına Bağlama 10 Giriş Kaynağını Değiştirme

Menülerde Nasıl Gezilir INFO düğmesini kullanma (Şimdiki ve Sonraki kılavuz) İzlemenizi Planlama Kanal Menüsü Görüntü Menüsü Ses Menüsü Kurulum Menüsü Destek Menüsü Gelişmiş Özellikler

Bir PC'ye bağlama Ağ Bağlantısı Media Play Anynet+ AllShare Diğer Bilgiler

Analog Kanal Teletekst Özelliği Kabloların Montajı Duvara Montajının Takılması Hırsıza Karşı Kensington Kilidi TV'yi Duvara Sabitleme Sorun Giderme Teknik Özellikler Dizin

Temel Özellikler Sembolü Kontrol Edin!

TOOLS Bu işlev uzaktan kumanda üzerindeki TOOLS düğmesine basılarak kullanılabilir. Not Tek Basmalı Düğme Türkçe [UC5100]BN68-02656A-00L06.indb 3

2010-03-02 오전 10:44:12 Başlarken Aksesuarlar ✎✎LED TV'nizle birlikte aşağıdaki öğelerin verildiğinden emin olun. Öğelerden herhangi biri eksikse, bayinizle görüşün. ✎✎Öğelerin rengi ve şekli modele bağlı olarak farklılık gösterebilir. ✎✎Paket içeriğinde bulunmayan kablolar ayrı olarak satın alınabilir. yy Uzaktan Kumanda ve Piller (AAA x 2) yy Kullanım Kılavuzu yy Garanti Kartı / Güvenlik Kılavuzu (Bazı yerlerde yoktur) yy Temizleme Bezi yy Güç Kablosu (M4 X L8) yy Kapatma Braketi yy Tutucu-Halka (4EA) yy Tutucu-Halka standı yy Güç Kablosu Sıkıştırıcı Parçası yy Kablo Bağı yy SCART Adaptörü yy Komponent Adaptörü yy AV Adaptörü Standı monte etmek için, ayrı kılavuza bakın. 5EA (M4 X L12) 5EA (M4 X L8) yy Stand (1EA) yy Kılavuz Stand (1EA) yy Vidalar (10EA) ✎✎Bu ürüne en iyi kablo bağlantısı için, aşağıda belirtilen maksimum kalınlığa sahip bir kablo kullandığınızdan emin olun. yy Maksimum kalınlık - 0,55 inç (14mm)

Kontrol Paneline Bakış Başlarken ✎✎Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. Güç Göstergesi Hoparlörler Uzaktan kumanda sensörü Uzaktan kumanda sensörü Uzaktan kumandayı TV üzerindeki bu noktaya doğru tutun. SOURCEE Mevcut tüm giriş kaynakları arasında geçiş yapar. Ekran menüsünde, bu düğmeyi uzaktan kumanda üzerindeki ENTERE düğmesini kullandığınız gibi kullanın. TV özelliklerinizin ekran menüsünü yani OSD'yi (ekran menüsü) görüntüler. MENU Güç Göstergesi Ses düzeyini ayarlar. OSD'de, uzaktan kumandada ◄ ve ► düğmelerini kullandığınız gibi Y düğmelerini kullanın. Kanalları değiştirir. OSD'de, uzaktan kumandada ▼ ve ▲ düğmelerini kullandığınız gibi z düğmelerini kullanın. Güç açıkken yanıp söner ve kapanır ve bekleme modunda sürekli yanar. P (Güç) TV'yi açar veya kapatır.

Bekleme modu TV'nizi uzun süre (örneğin, tatile gittiğinizde) bekleme modunda bırakmayın. Güç düğmesi kapatılsa bile, az miktarda güç tüketimi hala devam eder. Fişi prizden çıkarmak en iyi yoldur. Türkçe [UC5100]BN68-02656A-00L06.indb 5

2010-03-02 오전 10:44:14 Başlarken Uzaktan Kumandaya Bakış ✎✎Bu uzaktan kumanda, görme sorunu olan kişiler için özel olarak tasarlanmıştır. Güç, Kanal ve Ses seviyesi düğmelerinin üzerinde Braille noktaları bulunmaktadır. TV'yi açar ve kapatır. POWER ON/OFF Uzaktan kumanda ışığını açar ya da kapatır. Açık olduğu zaman, düğmelere basıldığında bir süre için aydınlatılırlar. (Uzaktan kumandayı bu düğme kapalı olarak ayarlanmış şekilde kullanmanız, pil kullanım süresini azaltacaktır.) SOURCE Kullanılabilir video kaynaklarını görüntüler ve seçer (s. 10). Kanallara doğrudan erişim sağlar. Alternatif olarak Teletekst, Çift ya da Karışık seçeneklerini seçer. PRE-CH TTX/MIX Önceki kanala geri döner. Tüm TV çıkış sesinin kapatılması. Ses düzeyini ayarlar. Kanalları değiştirir. CH LIST OSD'yi açar. Ekranda Kanal Listesi seçeneğini görüntüler (s. 13). MENU Media Play öğesini gösterir (s. 30). MIDEA.P GUIDE Sık kullanılan işlevleri hızlıca seçin. TOOLS INFO RETURN EXIT Ekran üzerindeki menü öğelerini seçer ve menü üzerinde görüntülenen değerleri değiştirir. Önceki menüye geri döner. Bu düğmeler Kanal Yöneticisi, Media Play menüsü, vb. içindir.

TV ekranında bilgileri görüntüler. Menüden çıkar.

P.SIZE SUBT. Bu düğmeleri Media Play ve Anynet+ (HDMI-CEC) modlarında kullanın (s. 30, 37). (: özelliği olan Samsung kayıt cihazları için Samsung kayıt cihazlarındaki kaydı kontrol eder Anynet+) EPG'yi (Electronic Programme Guide) görüntüler (s. 11). P.MODE: Görüntü modunu seçmek için basın (s. 15). S.MODE: Ses modunu seçmek için basın (s. 17). DUAL f-g: Ses efekti seçimi (s. 19). AD: Ses açıklamasını açar ya da kapatır (s. 18). Bu işlev bazı konumlarda kullanılamaz. P.SIZE: Görüntü boyutubu seçer (s. 16). SUBT.: Dijital altyazıları görüntüler (s. 20). Pillerin takılması (Pil boyutu: AAA) ✎✎NOT xx Uzaktan kumandayı TV'den en fazla 7 m uzaklıkta kullanın. xx Parlak ışık uzaktan kumandanın performansını etkileyebilir. Yakınlarda özel flüoresan lambası veya neon işaretleri kullanmaktan kaçının. xx Renk ve şekil, modele bağlı olarak farklılık gösterebilir.

Bir Antene bağlanma Başlarken TV ilk kez açıldığında, temel ayarlar otomatik olarak devam eder. ✎✎Ön ayar: Elektrik kabloları ve anten bağlama. VHF/UHF Anteni Kablo ya da ANT OUT Güç Girişi Plug & Play (Başlangıç Kurulumu) TV ilk kez açıldığında, sıralı ekran uyarıları temel ayarların yapılandırılmasına yardımcı olur. POWERP düğmesine basın. Plug & Play yalnızca Giriş kaynağı TV olarak ayarlandığında kullanılabilir. ✎✎Önceki adıma geri dönmek için, Kırmızı düğmeye basın.

Bir ülke seçme Dükkan Demosu veya Evde Kullanım modunu seçme ▲ veya ▼ düğmesine basın, ardından ENTERE düğmesine basın. İstediğiniz OSD (On Screen Display) dilini seçin. ◄ veya ► düğmesine basın, ardından ENTERE düğmesine basın. yy Evde Kullanım modunu seçin. Dükkan Demosu Modu yalnızca satış ortamları içindir. yy Cihazın ayarlarını Dükkan Demosu modundan Evde Kullanım (standart) moduna geri getirin: TV'deki ses düğmesine basın. Ses OSD'sini gördüğünüzde, MENU düğmesine basın ve 5 saniye boyunca basılı tutun. ▲ veya ▼ düğmesine basın, ardından ENTERE düğmesine basın. Uygun ülkeyi seçin. İstediğiniz ülke menüde yoksa, Diğer seçeneğini seçin. POWER

✎✎Ülke menüsünden ülkeyi seçtikten sonra, bazı modeller pin numarasını ayarlamak için ek bir seçenek içerebilir. ✎✎PIN numarasını girdiğinizde, 0-0-0-0 kullanılabilir değildir.

Saat Modu seçeneğini ayarlama Bir kanal seçme ▲ veya ▼ düğmesine basın, ardından ENTERE düğmesine basın. Dış Anten veya Kablo seçeneğini seçin. ▲ veya ▼ düğmesine basın, ardından ENTERE düğmesine basın. Hatırlanacak kanal kaynağını seçin. Anten kaynağını Kablo olarak ayarladığınızda, kanallara sayısal bir değer (kanal frekansları) atamanızı sağlayan bir adım görüntülenir. Daha fazla bilgi için, Kanal → Otomatik kayıt kısmına bakın (s. 13).

Saat Dilimi HD Bağlantısı Kılavuzu'nu Görüntüleme. TV'nizden keyif alın. Kayda alma işlemini herhangi bir anda kesmek için, ENTERE düğmesine basın. Saat Modu seçeneğini otomatik veya manuel olarak ayarlayın. Otomatik seçimini yapmak için ▲ veya ▼ düğmesine, adından ENTERE düğmesine basın. Saat diliminizi seçmek için, ▲ veya ▼ düğmesine basın, ardından ENTERE düğmesine basın. (ülkeye bağlı olarak) En iyi HD ekran kalitesi için bağlantı yöntemi görüntülenir. ENTERE düğmesine basın. Bu Özelliği Sıfırlamak İstiyorsanız... Kurulum - Plug & Play (Başlangıç Kurulumu) seçeneğini seçin. 4 basamaklı PIN numaranızı girin. Varsayılan PIN numarası “0-0-00”dır. PIN numarasını değiştirmek istiyorsanız, PIN Değiştir işlevini kullanın. Türkçe [UC5100]BN68-02656A-00L06.indb 7

2010-03-02 오전 10:44:15 Bağlantılar AV Cihazına Bağlama Bir HDMI veya HDMI/DVI kablosu kullanma: HD bağlantısı (1080p'ye kadar) Kullanılabilir cihazlar: DVD, Blu-ray oynatıcısı, HD kablo kutusu, HD STB (Set Üstü Cihazı) uydu alıcısı, kablo kutusu, uydu alıcısı (STB) DVD / Blu-ray oynatıcısı HDMI OUT DVD / Blu-ray oynatıcısı DVI OUT

Kırmızı Beyaz R-AUDIO-L ✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN xx HDMI / DVI kablo bağlantısı kullanırken HDMI IN 1(DVI) jakını kullanmalısınız. Bir DVD, Blu-ray oynatıcısı, HD kablo kutusu, HD STB uydu alıcısı, kablo kutusu veya STB uydu alıcısı bir DVI-HDMI (DVI to HDMI) kablo veya DVI-HDMI (DVI to HDMI) adaptör gerektirebilir. Ses için PC/DVI AUDIO IN jakı gerekir. xx 1,3'ten eski HDMI sürümlerini destekleyen DVD / Blu-ray oynatıcısı / kablo kutusu / STB uydu alıcısı gibi harici cihazlar bağlıysa, TV anormal şekilde çalışabilir (örn. ekran görüntüsü olmaması / ses olmaması / sinir bozucu yanıp sönmeler / anormal renk). xx HDMI kablosu bağlandıktan sonra ses yoksa, harici cihazın HDMI sürümünü kontrol edin. Sürümün 1,3'ten eski olduğundan şüpheleniyorsanız, HDMI sürümünü onaylamak ve bir yükseltme istemek için cihaz sağlayıcınıza başvurun. xx HDMI onaylı bir kablo satın almanız önerilir. Aksi takdirde, ekran boş olarak görüntülenebilir veya bir bağlantı hatası meydana gelebilir. Bir Komponent (1080p'ye kadar) veya Ses/Video (yalnızca 480i) ve Scart Kablosu Kullanma Kullanılabilir cihazlar: DVD, Blu-ray oynatıcısı, kablo kutusu, STB uydu alıcısı, VCR

Kırmızı Beyaz DVD / Blu-ray oynatıcısı COMPONENT OUT

✎✎Harici modda, DTV Out yalnızca MPEG SD Video ve Sesi destekler. ✎✎En iyi görüntü kalitesini elde etmek için, Komponent bağlantısının A/V bağlantısı üzerinden yapılması önerilir.

Bir Ses Cihazına Bağlama Bağlantılar Optik (Dijital) Bağlantıyı veya Kulaklık Bağlantılarını Kullanma Kullanılabilir cihazlar: dijital ses sistemi, amplifikatör, DVD ev sineması djital ses sistemi OPTICAL ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Bir dijital ses sistemi DIGITAL AUDIO OUT (OPTICAL) jakına bağlandığında, hem TV'nin hem de sistemin sesini azaltın. xx 5.1 CH (kanal) sesi, TV 5.1 CH'yi destekleyen bir harici cihaza bağlandığında kullanılabilir. xx Alıcı (ev sineması) Açık olarak ayarlandığında, TV’nin optik jakından çıkan sesi duyabilirsiniz. TV bir DTV sinyali aldığında, TV, 5.1 CH sesi ev sineması alıcısına gönderir. Kaynak, DVD / Blu-ray oynatıcısı / kablo kutusu / STB (Set Üstü Kutusu) uydu alıcısı olduğunda ve HDMI ile TV'ye bağlandığında, yalnızca 2 CH ses ev sineması alıcısından duyulur. 5.1 CH ses dinlemek istiyorsanız, DVD / Blu-ray oynatıcısı / kablo kutusu / STB uydu alıcısındaki dijital ses çıkış jakını doğrudan bir amplifikatöre ya da ev sinemasına bağlayın. ✎✎Kulaklıklar H: Kulaklıklarınızı cihazınızdaki kulaklık çıkışına bağlayabilirsiniz. Kulaklıklar takılıyken, dahili hoparlörlerden gelen ses kapatılacaktır. xx Kulaklıklar TV'ye bağlandığında ses işlevi kısıtlanabilir. xx Kulaklık ses düzeyi ve TV ses düzeyi ayrı olarak ayarlanır. Türkçe [UC5100]BN68-02656A-00L06.indb 9

2010-03-02 오전 10:44:16 Bağlantılar BAĞLANTILAR COMMON INTERFACE Yuvası Ücretli kanallar izlemek için, “CI veya CI+ CARD” takılı olmalıdır. yy “CI veya CI+ CARD” kartı takmazsanız, bazı kanallar “Karışmış Sinyal” mesajıyla birlikte görüntülenir. yy Bir telefon numarası, “CI veya CI+ CARD” Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika içinde görüntülenecektir. Bir hata mesajı görüntülenirse, lütfen servis sağlayıcınızla görüşün. yy Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin güncelleştirildiğini belirten “Güncelleme Tamamlandı” mesajı görüntülenir. ✎✎NOT xx Yerel bir kablo hizmet sağlayıcısından bir “CI veya CI+ CARD” edinmeniz gerekir. xx “CI veya CI+ CARD”ı çıkarırken, “CI veya CI+ CARD” kartının düşmesi hasar görmesine neden olabileceği için ellerinizle dikkatli bir şekilde çekin. xx “CI veya CI+ CARD”ı kart üzerinde işaretli yönde takın. xx COMMON INTERFACE yuvasının konumu, modele bağlı olarak farklılık gösterebilir. xx “CI veya CI+ CARD” bazı ülkelerde ve bölgelerde desteklenmez, yetkili bayinize danışın. xx Herhangi bir sorun yaşarsanız, lütfen servis sağlayıcınız ile irtibat kurun. xx Geçerli anten ayarlarını destekleyen “CI veya CI+ CARD” takın. Giriş Kaynağını Değiştirme İsim Değiştir Kaynak Listesi TV'yi veya DVD / Blu-ray oynatıcısı / kablo kutusu / STB uydu alıcısı gibi harici giriş kaynaklarını seçmek için kullanın. SOURCE ■■ TV / Harici / PC / AV / Komponent /

HDMI1/DVI / HDMI2 / HDMI3 / HDMI4

/ USB ✎✎ Kaynak Listesi öğesinde, bağlı girişler vurgulanır. ✎✎ Harici ve PC her zaman etkin olarak kalır.

■■ VCR / DVD / Kablo STB / Uydu STB / PVR STB / AV Alıcısı / Oyun / Video Kamera / PC / DVI PC / DVI Cihazları / TV / IPTV / Blu-ray / HD DVD / DMA: Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin. ✎✎ Çözünürlüğü 1920 x 1080 @ 60Hz olan bir PC HDMI IN 1(DVI)bağlantı noktasına bağlıysa, bağlantı noktasını İsim Değiştir kısmında DVI PC moduna ayarlamalısınız. ✎✎ Bir HDMI/DVI kablosunu HDMI IN 1(DVI) bağlantı noktasına bağlarken, İsim Değiştir kısmında DVI PC veya DVI Cihazları moduna ayarlamalısınız. Türkçe [UC5100]BN68-02656A-00L06.indb 10 2010-03-02 오전 10:44:17 Temel Özellikler TTX/MIX PRE-CH INFO düğmesini kullanma (Şimdiki ve Sonraki kılavuz) MENU MIDEA.P GUIDE TOOLS INFO RETURN EXIT

Ekran, geçerli kanalı ve bazı belirli ses-video INFO ayarlarının durumunu tanımlar. Şimdiki ve Sonraki kılavuz yayın süresine göre günlük TV program bilgilerini görüntüler. yy Mevcut kanalı izlerken istediğiniz programa ait bilgileri görüntülemek için, ◄, ► düğmelerini kaydırın. yy Diğer kanalların bilgilerini görüntülemek için, ▲, ▼ düğmelerini kaydırın. Geçerli durumda seçili kanala gitmek istediğinizde, ENTERE düğmesine basın. DEF 18:11 Per 6 Oca DTV Air Life On Venus Avenue

4 EXIT düğmesi: Ekran menüsünden çıkar. OSD (Ekran Menüsü) Nasıl Çalışır Erişim adımı seçilen menüye göre farklılık gösterebilir.

EXIT e Ekranda ana menü seçenekleri görünür: Görüntü, Ses, Kanal, Kurulum, Giriş, Uygulama, Destek. ▲ veya ▼ düğmesiyle bir simge seçin. Alt menüye erişmek için, ENTERE düğmesine basın. ▲ veya ▼ düğmesiyle istediğiniz alt menüyü seçin. ◄ veya ► düğmesiyle bir öğenin değerini ayarlayın. OSD ayarlama işlemi seçilen menüye göre farklılık gösterebilir. Yapılandırmayı tamamlamak için, ENTERE düğmesine basın. EXIT düğmesine basın. 18:00 ~ 6:00 Unclassified No Detaild Information 1 ENTERE / Yön düğmesi: İmleci hareket ettirin ve bir öğe P.MODE S.MODE DUAL seçin. Ayarı onaylayın. 2 RETURN düğmesi: Önceki menüye geri döner. P.SIZE SUBT. 3 MENU düğmesi: Ana ekranda gösterimli menü sistemini görüntüler. E İzle Bilgi İzlemenizi Planlama Kılavuz EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Yayıncılar tarafından sağlanan programı kullanarak izlemek istediğiniz programları önceden belirtebilirsiniz, böylece kanal belirtilen sürede otomatik olarak seçili programa geçer. Program girişleri kanal durumuna bağlı olarak boş veya günü geçmiş olarak görüntülenebilir. GUIDE Kanal Görünümünü Kullanma Kılavuz 2:10 Sal 1 Haz DTV Air 800 five Home and Away 18:00 - 18:30 Drama 800 five Dani is devastated when scott makes clear his views on marriage... Kanal Grnm - TV Bugün Discovery DiscoveryH&L five price-drop.tv QVC R4DTT 18:00 - 19:00 American Chopper Programmes resume at 06:00 Home and... )Family Affairs No Information QVC Selection No Information Grnt Modu +24 Saat CH Modu

Türkçe [UC5100]BN68-02656A-00L06.indb 11 Temel Özellikler TV'yi kullanmadan önce, menüde nasıl dolaşılabileceğini ve değişik işlevlerin nasıl seçileceğini ve ayarlanacağını öğrenmek amacıyla aşağıdaki adımları izleyin. CH LIST

Menülerde Nasıl Gezilir

2010-03-02 오전 10:44:18 Temel Özellikler Programlanmış Görünümü Kullanma

• Kanallarım: Kanal grubunu görüntüler. Programlanan: Mevcut durumda rezerv edilmiş tüm kanalları gösterir.

Programlanmış Görünüm 18:30 Bugün 19:15 Bugün

✎✎Kanal Yöneticisi öğesiyle renk düğmelerinin kullanılması Drama 800 five Kanallar: Kanal türüne göre kanal listesini görüntüler. five five Kırmızı (Anten Tipi): Dış Anten veya Kablo arasında geçiş yapar. xx B Yeşil (Zoom): Bir kanal numarasını büyütür ya da küçültür.

Kırmızı (Grnt Modu): Şu anda oynatılan veya gelecekte oynatılacak programların listesini görüntüler.

Sarı (+24 Saat): 24 saat sonra yayınlanacak programların listesini görüntüler.

Mavi (CH Modu): Kanal Grnm penceresinde görüntülemek istediğiniz kanalların türünü seçin. (Tümü, TV, Radyo, Veri/Diğer, Kanalım 1~4) Bilgi: Seçilen programın ayrıntılarını görüntüler.

5 k (Sayfa): Sonraki ya da önceki sayfaya gider. 6 ENTERE düğmesi –– Mevcut programı seçerken, seçili programı izleyebilirsiniz. –– Gelecekteki programı seçerken, seçili programı izlemeyi rezerve edebilirsiniz. Programı iptal etmek için, tekrar ENTERE düğmesine basın ve Programları Değiştirme seçeneğini seçin.

Sarı (Seçim): Tüm seçilmiş kanalları aynı anda ayarlamak için istediğiniz kanalı seçin ve Sarı düğmeye basın. Seçilen kanalların solunda c işareti görünür. Mavi (Sınıflama): Kanal adına veya kanal numarasına göre sıralanmış listeyi değiştirir. xx k (Sayfa): Sonraki ya da önceki sayfaya gider. xx T (Araçlar): Kanal Yöneticisi seçenek menüsünü görüntüler. (Seçenekler menüsü duruma göre değişebilir.) Kanal Durum Ekranı Simgeleri Simgeler

İşlemler Analog bir kanal. Bir kanal seçili. Favori olarak ayarlanmış bir kanal. O anda yayınlanmakta olan bir program. Kilitlenmiş bir kanal. Rezerv edilmiş bir program. Kanal Yöneticisi Sık kullanılan kanalları silebilir ya da ayarlayabilir ve dijital yayınlar için program kılavuzunu kullanabilirsiniz. Kanallar, Kanallarım veya Programlanan ekranında bir kanal seçin. Kanallar Dış Anten

Radyo Veri/Diğer Analog

Ülke ¦¦ Sık Kullanılan Kanallar'ı Kullanma Temel Özellikler PIN giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. ■■ Dijital Kanal: Dijital kanallar için ülkeyi değiştirir.

• Kanallarım ■■ Analog Kanal: Analog kanallar için ülkeyi değiştirir. (Kanal Yöneticisi öğesinde) Tüm favori kanalları gösterir. ■■ Kanallarımı Düzenle t: Seçilen kanalları istediğiniz kanallarım grubuna ayarlayabilirsiniz. Otomatik kayıt ✎✎“*” sembolü görüntülenir ve kanal bir kanalım olarak ✎✎Otomatik olarak yerleştirilen program numaraları, gerçek ayarlanır.

1. Bir kanal seçin ve TOOLS düğmesine basın.

1, 2, 3 ve 4 arasında istediğiniz kanal grubuna bir kanal ekleyin veya gruptaki bir kanalı silin. xx Bir ya da daha fazla grup seçilebilir.

Ayarları değiştirdikten sonra, her bir grubun kanal listesi Kanallarım öğesinde görüntülenir. Kanallar Dış Anten

Radyo Veri/Diğer Analog Anten

Kanallarımı Düzenle Kilit BBC World Zmnlycyl Seyrt bid-up.tv Kanal No Düzenle Boonerang Sil Cartoon Nwk Tümünü Seç ClassdNews \ Coming Soon Discovery Sınıflama k Sayfa T Araçlar Kanal Listesi Aranmış tüm kanalları seçebilirsiniz. CH LIST Bir kanalı otomatik olarak tarar ve bunu TV'ye kaydeder. ya da istenen program numaraları olmayabilir. Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür. ■■ Anten Kaynağı (Dış Anten / Kablo)t: Hatırlanacak anten kaynağını seçin. ■■ Kanal Kaynağı (Dijital ve Analog / Dijital / Analog): Hatırlanacak kanal kaynağını seçin. Kablo → Dijital & Analog veya Dijital seçildiğinde: Kablo kanallarını taramak için bir değer girin. Arama Modu (Tam / Ağ / Hızlı): Etkin yayın istasyonları olan tüm kanalları tarar ve bunları TV'ye kaydeder. Hızlı seçeneğini seçtiyseniz, uzaktan kumandadaki düğmeye basarak Ağ, Şebeke Kimliği, Frekans, Modülasyon ve Simge Hızı öğelerini manuel olarak ayarlayabilirsiniz.

Ağ (Otomatik / Manuel): Otomatik veya Manuel arasından Şebeke Kimliği ayar modunu seçer. Şebeke Kimliği: Ağ Manuel olduğunda, sayısal düğmeleri kullanarak Şebeke Kimliği öğesini ayarlayabilirsiniz. Frekans: Kanalın frekansını görüntüler. (her ülkede farklılık gösterir) Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler. Simge Hızı: Kullanılabilir simge hızlarını görüntüler. Elle kayıt Bir kanalı manuel olarak tarar ve bunu TV'ye kaydeder. ✎✎Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür. Kanal Menüsü ¦¦ Kanalların Yeniden Ayarlanması ■■ Dijital Kanal: Tarama tamamlandığında, kanal listesindeki kanallar güncellenir. ✎✎ Anten Tipi → Dış Anten seçeneğini seçerken: Kanal, Frekans, Bant genişliği ✎✎ Anten Tipi → Kablo seçeneğini seçerken: Frekans, Modülasyon, Simge Hızı Anten Tipi (Dış Anten / Kablo) Televizyonunuz mevcut kanalları belleğe almadan önce, TV'ye bağlanan sinyal kaynağı türünü (örn. Dış Anten veya bir Kablo Sistemi) belirtmelisiniz. ■■ Analog Kanal (Program, Renk Sistemi, Ses Sistemi, Kanal, Ara): Normal olmayan bir ses varsa veya ses yoksa, gerekli ses standardını yeniden seçin. Türkçe [UC5100]BN68-02656A-00L06.indb 13

2010-03-02 오전 10:44:20 Temel Özellikler ✎✎Kanal modu xx P (program modu): Ayarlama tamamlandığı zaman, bölgenizdeki yayın istasyonları, P0 ile P99 arasındaki konum numaralarına atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz. xx C (anten kanalı modu) / S (kablolu kanal modu): Bu iki mod, her bir anten yayın istasyonu veya kablolu kanal için atanmış bir numarayı girerek kanal seçmenizi sağlar. ¦¦ Kanalları Düzenleme Kanal Yöneticisi Seçeneği Menüsü (Kanal Yöneticisi öğesinde)

1. Bir kanal seçin ve TOOLS düğmesine basın.

Kanal Adı Düzenleme veya Kanal No Düzenle menüsünü kullanarak kanal adını veya numarasını düzenleyin. ■■ Kilit / Kilit aç: Bir kanalı kilitleyin, böylece kanal seçilemez ve izlenemez. ✎✎NOT xx Bu işlev yalnızca Çocuk Kilidi öğesi Açık olarak ayarlandığında kullanılabilir. xx PIN giriş ekranı görünür. 4 haneli PIN'inizi girin, varsayılan PIN numarası “0-0-0-0”dır. PIN Değiştir seçeneğini kullanarak PIN'i değiştirin. ■■ Zmnlycyl Seyrt: Planlanan zamanda otomatik olarak görüntülenmesi için istediğiniz kanalı ayarlayabilirsiniz. Bu işlevi kullanmak için önce geçerli saati ayarlayın. ✎✎ Dijital bir kanal ayarlandığında, dijital Programı görüntülemek için ► düğmesine basın. ■■ Sınıflama(yalnızca analog kanallar): Bu işlem, kayıtlı kanalların program numarasını değiştirmenizi sağlar. Bu işlem otomatik kaydetme kullanıldıktan sonra gerekli olabilir. ■■ Kanal Adı Düzenleme (yalnızca analog kanallar): Kendi kanal adınızı atayın. ■■ Sil: İstediğiniz kanalları görüntülemek için bir kanalı silebilirsiniz. ■■ Kanal No Düzenle (yalnızca dijital kanallar): İstediğiniz sayı düğmelerine basarak numarayı düzenleyin. ■■ Tümünü Seç / Tüm seçimleri kaldır: Kanal yöneticisindeki tüm kanalları seçer veya seçili tüm kanalların seçimini kaldırır. ¦¦ Diğer Özellikler Kanal Listesi Transferi Kablolu Arama Seçeneği PIN giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. Kanal eşlemesini alır veya verir. Bu işlevi kullanmak için bir USB depolama aygıtı bağlamalısınız. (ülkeye bağlı olarak) Bir kablolu şebeke araması için frekans ve simge hızı gibi ek arama seçeneklerini ayarlar. ■■ Başlangıç Sıklığı / Bitiş Sıklığı: Başlangıç veya bitiş sıklığını ayarlar (her ülkede farklılık gösterir). ■■ Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler. ■■ USB’den alın: Kanal listesini USB’den alın. ■■ USB’ye gönder: Kanal listesini USB'ye gönderin. Bu işlev USB bağlı olduğunda etkindir. Programlanan ■■ Simge Hızı: Kullanılabilir simge hızlarını görüntüler. (Kanal Yöneticisi öğesinde) İzlemek için rezerv ettiğiniz bir şovu görüntüleyebilir, değiştirebilir ya da silebilirsiniz. Kanal Yöneticisi ■■ Bilgileri Değiştirme: İzlemek için rezerv ettiğiniz bir şovu değiştirir. Kanal Yöneticisi Seçeneği Menüsü ■■ Prgrmlr Dğştrm: İzlemek için rezerv ettiğiniz bir şovu iptal eder. Kanal Yöneticisi menü seçeneklerini kullanarak herbir kanalı ayarlar (Kilit / Kilit aç, Zmnlycyl Seyrt, Sınıflama, Sil, Tümünü Seç / Tüm seçimleri kaldır ). Seçenek menüsü öğeleri kanal durumuna göre değişebilir.

1. Bir kanal seçin ve TOOLS düğmesine basın.

■■ Bilgi: İzlemek için rezerv ettiğiniz bir şovu görüntüler. (Ayrıca rezervasyon bilgisini de değiştirebilirsiniz.) ■■ Tümünü Seç / Tüm seçimleri kaldır: Tüm rezerv edilmiş programları seçer veya seçimlerini kaldırır. Bir işlev seçin ve ayarlarını değiştirin. İnce Ayar (yalnızca analog kanallar) Sinyal zayıf ya da bozuksa, kanala manuel olarak ince ayar yapın. ✎✎İnce ayar yapılan kanallar bir yıldız işaretiyle “*” işaretlenir. ✎✎İnce ayarı sıfırlamak için,Sıfırla seçeneğini seçin.

Türkçe [UC5100]BN68-02656A-00L06.indb 14 2010-03-02 오전 10:44:20 ✎✎ PC güç tasarrufu modunda olduğunda devre dışı bırakılır. Modu ¦¦ Resim Seçeneklerinin Değiştirilmesi Tercih ettiğiniz görüntü tipini seçin. ■■ Dinamik: Aydınlık bir oda için uygundur. ■■ Standart: Normal bir ortam için uygundur. Temel Özellikler ¦¦ Önceden Ayarlı Görüntü Modunun Değiştirilmesi ■■ Sinyal Yok Askıda (Kapalı/ 15 dak / 30 dak / 60 dak): Gereksiz enerji tüketimini önlemek için, herhangi bir sinyal alınmadığında TV'nizin ne kadar açık durumda kalacağını ayarlayın.

Görüntü Menüsü P.MODE ■■ Doğal: Göz zorlanmasını azaltmak için uygundur. ✎✎ Doğal PC modunda kullanılamaz. ■■ Film: Karanlık bir odada film izlemek için uygundur. ¦¦ Görüntü Ayarlarının Yapılması Gelişmiş Ayarlar (Standart / Film modunda kullanılabilir) Ekranda renk ve kontrast da dahil olmak üzere ayrıntılı ayar yapabilirsiniz. ✎✎PC modunda, yalnızca Dinamik Kntrast, Gamma, Beyaz Dengesi ve LED Motion Plus ayarlarında değişiklik yapabilirsiniz. Gelişmiş Ayarlar Arka Aydınlatma / Kontrast / Parlaklık / Netlik / Renk / Ton (G/R) Televizyonunuzda, görüntü kalitesi kontrolü için çeşitli ayar seçenekleri bulunmaktadır. ✎✎NOT xx PAL sisteminin analog TV, Harici, AV modlarında Ton (G/R) İşlevi kullanılamaz. xx PC modunda, yalnızca Arka Aydınlatma, Kontrast ve Parlaklık ayarlarında değişiklik yapabilirsiniz. xx Ayarlar, TV'ye bağlı herbir harici cihaz için ayarlanabilir ve kaydedilebilir. ¦¦ Ekonomik Çözümler Eko Çözümü ■■ Enrj. Tasarrufu (Kapalı / Düşük / Orta / Yüksek / Resim Kapalı / Otomatik) t: Bu, güç tüketimini azaltmak için TV'nin parlaklığını ayarlar. Resim Kapalı seçeneğini seçerseniz, ekran kapanır ve yalnızca sesi duyabilirsiniz. Ekranı açmak için ses düğmesi hariç herhangi bir düğmeye basın. Siyah Tonu : Kapalı ► Dinamik Kontrast : Orta Gölge Ayrıntıları : -2 Gamma

Yalnızca RGB Modu : Kapalı Renk Alanı : Doğal Beyaz Dengesi

U Taşı E Giriş R Geri ■■ Siyah Tonu (Kapalı / Koyu / Daha Koyu / En Koyu): Ekran derinliğini ayarlamak için siyah düzeyini ayarlar. ■■ Dinamik Kntrast (Kapalı / Düşük / Orta / Yüksek): Ekran kontrastını ayarlar. ■■ Gölge Ayrıntıları (-2~+2): Koyu görüntülerin parlaklığını arttırır ■■ Gamma: Öncelikli renk yoğunluğunu ayarlar. ■■ Salt RGB Modu (Kapalı / Kırmızı / Yeşil / Mavi): Harici bir cihazdan alınan (DVD oynatıcı, ev sineması, vb.) resim için Kırmızı, Yeşil veya Mavi renklerinin Renk veya Ton (G/R) öğelerini ayarlayabilirsiniz. ■■ Eko Sensör (Kapalı / Açık): Güç tasarrufunuzu arttırmak için, resim ayarları odanın parlaklığına göre otomatik olarak ayarlanır. ✎✎ Arka Aydınlatma özelliğini ayarlarsanız, Eko Sensör, Kapalı olarak ayarlanacaktır. Min Arka Işık: Eko Sensör Açık durumunda olduğunda, minimum ekran parlaklığı manuel olarak ayarlanabilir. Eko Sensör Açık durumdaysa, ekran parlaklığı ortam ışık yoğunluğuna bağlı olarak değişebilir (hafif daha açık veya koyu olabilir).

2010-03-02 오전 10:44:21 Temel Özellikler ■■ Renk Alanı (Otomatik / Doğal): Görüntü oluşturmak için mevcut renklerin aralığını ayarlar. Geniş Zoom: Resmin boyutunu 4:3'ten daha fazla büyütür. ▲, ▼ düğmelerini kullanarak Konum ayarlar. ■■ Beyaz Dengesi: Daha doğal bir resim için renk sıcaklığını ayarlar. Zoom: 16:9 genişliğindeki resmi dikey olarak büyüterek ekran boyutuna sığdırır. ▲, ▼ düğmelerini kullanarak Konum veya Boyut öğelerini ayarlar. R-Ofseti / G-Ofseti / B-Ofseti: Herbir rengin (kırmızı, yeşil, mavi) koyuluğunu ayarlar. R-Kazanımı / G-Kazanımı / B-Kazanımı: Herbir rengin (kırmızı, yeşil, mavi) parlaklığını ayarlar. Sıfırla: Beyaz Dengesi seçeneğini varsayılan ayarlarına sıfırlar.

4:3: Film ya da normal yayın için varsayılan ayardır. ✎✎ Uzun bir süre 4:3 formatında izlemeyin. Ekranın solunda, sağında ve ortasında görüntülenen çizgi şeklindeki izler garanti kapsamında olmayan görüntü alıkoymasına (ekran yanması) neden olabilir. ■■ Ten Tonu: Pembe “Ten Tonu” öğesini vurgular. ■■ Kenar Geliştirme (Kapalı/ Açık): Nesne sınırlarını vurgular. ■■ LED Motion Plus (Kapalı/ Açık): Daha net resimler elde etmek için birçok hareket içeren hızlı sahnelerden yavaş hareketleri kaldırır. Ekrana Sığdır: HDMI (720p / 1080i / 1080p) veya Komponent (1080i / 1080p) sinyalleri girilirken herhangi bir yerini kesmeden tam görüntüyü görüntüler. ✎✎NOT xx Giriş kaynağına bağlı olarak, resim boyutu farklılık gösterebilir. Resim Seçenekleri ✎✎PC modunda, yalnızca Renk Tonu, Boyut, ve Oto Koruma Süresi ayarlarında değişiklik yapabilirsiniz. Resim Seçenekleri xx Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir. xx PC modunda, yalnızca 16:9 ve 4:3 modları ayarlanabilir. xx Ayarlar, TV'deki bir girişe bağlı herbir harici cihaz için ayarlanabilir ve kaydedilebilir. Renk Tonu : Normal ► Boyut : Oto Geniş Ekran Modu : 16:9 Diji Parazit Filtre : Otomatik MPEG Przt Filtresi : Otomatik HDMI Siyahlık Düzeyi : Normal Film Modu : Kapalı xx HDMI (1080i / 1080p) veya Komponent (1080i / 1080p) modunda Ekrana Sığdır seçildikten sonra: ▲, ▼, ◄, ► düğmelerini kullanarak Konum veya Boyut öğelerini ayarlar. xx HDMI 720p girişiyle Ekrana Sığdır işlevini kullanırsanız, aşırı tarama işlevinde olduğu gibi 1 satır üstten, alttan, soldan ve sağdan kesilir.

U Taşı E Giriş R Geri ■■ Renk Tonu (Mavi / Normal / Kırmızı1 / Kırmızı2) ✎✎ Kırmızı1 veya Kırmızı2 görüntü modu Dinamik olarak ayarlandığında devre dışı bırakılır. ■■ Ekran Modu (16:9 / Geniş Zoom / Zoom / 4:3): Yalnızca resim boyutu Oto Geniş olarak ayarlandığında kullanılabilir. İstediğiniz resim boyutunu 4:3 WSS (Geniş Ekran Hizmeti) boyutunda veya orijinal boyutta belirleyebilirsiniz. Herbir Avrupa ülkesi farklı bir resim boyutu gerektirir. ✎✎ PC, Komponent veya HDMI modunda kullanılamaz. ✎✎ Ayarlar, TV'deki bir girişe bağlı herbir harici cihaz için ayarlanabilir ve kaydedilebilir. ■■ Boyut: Kablo TV alıcınız/uydu alıcınızın da kendi ekran boyutu ayarları olabilir. Ancak, çoğu zaman 16:9 modunu kullanmanızı öneririz. P.SIZE Oto Geniş: Resim boyutunu otomatik olarak 16:9 en-boy oranına ayarlar. 16:9 : Resim boyutunu, DVD'ler ya da geniş yayınlar için 16:9 oranına getirir.

PC Yazılımınızın Ayarlanması (Windows XP'ye göre) Windows ve video kartı sürümüne bağlı olarak, PC'nizdeki gerçek ekran her zaman uygulanan aynı temel kurulum bilgisinden farklılık gösterebilir. (Değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.)

1. Windows başlat menüsünde “Denetim Masası” düğmesini

tıklatın. ■■ MPEG Przt Filtresi (Kapalı / Düşük / Orta / Yüksek / Otomatik): Gelişmiş resim kalitesi sağlamak için MPEG parazitini azaltır.

“Denetim Masası” penceresinde “Görünüm ve Temalar” düğmesini tıklatın, bir ekran iletişim kutusu görüntülenir.

Ekran üzerine tıklatın, böylece bir ekran iletişim kutusu açılır. ■■ HDMI Siyahlık Düzeyi (Normal / Düşük): Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçer.

İletişim kutusunda “Ayarlar” seçeneğine gidin. ✎✎ Yalnızca HDMI modunda kullanılabilir (RGB sinyalleri). ■■ Film Modu (Kapalı / Oto1 / Oto2): TV'yi tüm kaynaklardan film sinyallerini otomatik olarak algılayacak ve işleyecek ve en iyi kalite için resmi ayarlayacak şekilde ayarlar. Temel Özellikler Oto Görüntüleme: Analog kanalları değiştirirken, geçerli sinyalin yoğunluğunu görüntüler ve ekran parazit filtresini tanımlar. Yalnızca analog kanallar için kullanılabilir. TV'nizi Bir Bilgisayar (PC) Ekranı Olarak Kullanma

■■ Diji Parazit Filtre (Kapalı / Düşük / Orta / Yüksek / Otomatik / Oto Görüntüleme): Yayın sinyali güçsüz olduğunda, bazı parazit ya da gölgeler görülebilir. En iyi resim görüntüleninceye kadar diğer seçenekleri deneyin. yy Doğru boyut ayarı (çözünürlük) [En iyi: 1920 x 1080 piksel] yy Ekran ayarları iletişim kutusunda dikey frekans seçeneği varsa, doğru değer “60” veya “60 Hz”dir. Yoksa, “Tamam”ı tıklatın ve iletişim kutusundan çıkın. ✎✎ TV, AV, COMPONENT (480i / 1080i) ve HDMI (480i / Ses Menüsü 1080i) modlarında kullanılabilir. ■■ Oto Koruma Süresi (2 saat / 4 saat / 8 saat / 10 saat / Kapalı): Kullanıcı tarafından belirlenen bir süre boyunca ekran sabit bir görüntüyle boşta kalırsa, ekran üzerinde gölgelenme meydana gelmesini engellemek için ekran koruyucu etkinleştirilir. ¦¦ Önceden Ayarlanmış Ses Modunun Değiştirilmesi Modu ■■ Standart: Normal ses modunu seçer. Resim Sıfırlama (Tamam / İptal) Mevcut resim modunu varsayılan ayarlarına sıfırlar. ■■ Müzik: Müziği diğer seslerin üstünde vurgular. S.MODE ■■ Film: Filmler için en iyi sesi sağlar. ¦¦ TV'nizin PC'nizle Ayarlanması ■■ Sesi Netleştir: Konuşma seslerini, diğer seslere göre güçlendirir. Giriş kaynağını PC olarak ayarlayın. ■■ Yüksek: İşitme engelli kişilere daha iyi bir dinleme deneyimi sunmak için yüksek frekanslı ses yoğunluğunu arttırır. Otomatik Ayarlama t Frekans değerlerini/konumlarını ve ince ayarları otomatik olarak ayarlar. ✎✎HDMI/DVI kablosuyla bağlandığında kullanılamaz. Ekran ■■ Kaba / İnce: Resim parazitini kaldırır veya azaltır. Parazitler yalnızca İnce ayarla ortadan kaldırılamaz, bu nedenle frekans ayarlarını en iyi şekilde ayarlayın (Kaba) ve yeniden İnce ayar işlemi yapın. Parazit azaldığında, resmi ekranın ortasına gelecek şekilde yeniden ayarlayın. ■■ Konum: Yön düğmeleriyle (▲ / ▼ / ◄ / ►) PC ekran konumunu ayarlayın. ■■ Görüntü Sıfırla: Görüntüyü varsayılan ayarlarına sıfırlar. Türkçe [UC5100]BN68-02656A-00L06.indb 17

2010-03-02 오전 10:44:22 Temel Özellikler ¦¦ Ses Ayarlarının Yapılması Sesli Açıklama Ekolayzer Ses modunu ayarlar (yalnızca standart ses modu). (her yerde yoktur) (yalnızca dijital kanallar) Bu işlev yayıncıdan gelen Ana sesle birlikte gönderilen AD (Sesli Açıklama) için Ses Akışı seçeneğini kullanır. ■■ Balans Sol/Sağ: Sağ ve sol hoparlör arasındaki dengeyi ayarlar. ■■ Sesli Açıklama (Kapalı / Açık): Ses açıklaması işlevini açar ya da kapatır. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bant Genişliği Ayarı): Belirli bant genişliği frekanslarının seviyelerini ayarlar. ■■ Volume (Ses Düzeyi): Sesli açıklama ses düzeyini ayarlar. ■■ Sıfırla: Ekolayzırı varsayılan ayarlara sıfırlar. ¦¦ Ses Sistemi Vb. Virtual Surround (Kapalı / Açık) (yalnızca standart ses modu) Bu işlev HRTF (Başla İlgili Aktarım İşlevi) teknolojisi kullanan bir çift hoparlör veya kulaklıkla sanal 5.1 kanal surround ses deneyimi sunar. Konuşma Netliği (Kapalı / Açık) (yalnızca standart ses modu) Bu işlev fon müziğindeki ses yoğunluğunu ve ses efektlerini arttırmanızı sağlar, böylece konuşma daha net duyulabilir. Ses Dili t (yalnızca dijital kanallar) Ses dillerinin varsayılan ayarını değiştirir. ✎✎Kullanılabilir dil yayına göre değişebilir. Ses Biçim (yalnızca dijital kanallar) Hem ana hoparlörden hem ses alıcısından ses verildiğinde, ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın. ✎✎Ses Biçimi seçeneği yayına göre değişebilir. 5.1ch Dolby dijital ses yalnızca optik bir kabloyla harici bir hoparlöre bağlanıldığında kullanılabilir.

Oto ses ayar (Kapalı / Normal / Gece) Her kanaldaki ses düzeyini eşitlemek için, Normal seçeneğini seçin. ■■ Gece: Bu mod Normal moduna kıyasla gelişmiş bir ses deneyimi sunarak neredeyse hiç ses çıkarmaz. Geceleri uygundur. Hoparlör Seçimi (Harici Hoparlör / TV Hoparlörü) Ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı ses yankısı oluşabilir. Bu durumda, TV'yi Harici Hoparlör olarak ayarlayın. ✎✎Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlandığında, ses ve MUTE düğmeleri çalışmaz ve ses ayarları sınırlandırılır. ✎✎Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlandığında. xx TV Hoparlörü: Kapalı, Harici Hoparlör: Açık ✎✎Hoparlörü Seçin öğesi TV Hoparlörü olarak ayarlandığında. xx TV Hoparlörü: Açık, Harici Hoparlör: Açık ✎✎Hiç video sinyali yoksa, her iki hoparlör de sessizdir. Ek Ayarlar (yalnızca dijital kanallar) ■■ DTV Ses Düzeyi (MPEG / HE-AAC): Bu işlev bir ses sinyalinin (bir dijital TV yayını sırasında alınan sinyallerin biri) istenen düzeye azaltılmasını sağlar. ✎✎ Yayın sinyalinin türüne göre, MPEG / HE-AAC -10dB ve 0dB arasında ayarlanabilir. ✎✎ Ses düzeyini arttırmak veya azaltmak için, sırasıyla 0 ve -10 aralığında bir değer ayarlayın.

Ses Gecikmesi: TV veya video izlerken ve AV alıcısı (0ms ~ 250ms) gibi harici bir cihaz kullanarak dijital ses çıkışı dinlerken, ses-video yanlış eşleşmesini düzeltin. ■■ Dolby Digital Comp (Line / RF): Bu işlev bir dolby dijital sinyal ve bir ses sinyali arasındaki sinyal farkını en düşük düzeye indirir (örn. MPEG Audio, HE-AAC, ATV Sound). ¦¦ Saati Ayarlama Zaman ■■ Saat: Saatin ayarlanması TV'nin çeşitli saat özelliklerini kullanabilmek içindir. OO Geçerli saat her INFO düğmesine basışınızda görüntülenir. ✎✎ Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir. Saat Modu (Otomatik / Manuel) Yayın istasyonuna ve sinyale bağlı olarak, otomatik saat doğru ayarlanmayabilir. Bu durumda, saati manuel olarak ayarlayın. ✎✎ Dinamik ses elde etmek için Line seçeneğini ve gece

Line: -31dB'den (referans) daha büyük veya daha küçük sinyallerin çıkış düzeyini -20dB veya -31dB'ye ayarlar. RF: -20dB'den (referans) daha büyük veya daha küçük sinyallerin çıkış düzeyini -10dB veya -20dB'ye ayarlar. ✎✎ Saati otomatik olarak ayarlamak için anten bağlı gürültü ve yumuşak sesler arasındaki farkı azaltmak için RF seçeneğini seçin. Ses Sıfırlama (Tamam / İptal) olmalıdır. Saat Ayarı: Gün, Ay, Yıl, Saat ve Dakika seçeneklerini manuel olarak ayarlayın. Yalnızca Saat Modu Manuel olarak ayarlandığında kullanılabilir.

Saat Dilimi (ülkeye bağlı olarak): Saat diliminizi seçin. Tüm ses ayarlarını fabrika varsayılanlarına sıfırlar. ✎✎ Ülke Diğerleri olarak ayarlandığında, bu işlevi kullanabilirsiniz. ¦¦ Ses Modunun Seçilmesi Dual f-g konumuna ayarladığınızda geçerli ses modu ekranda görüntülenecektir. Temel Özellikler Ses Biçimi: Dijital TV yayını alınırken, PCM veya Dolby Digital seçeneklerinden Dijital Ses çıkışı (SPDIF) biçimini seçebilirsiniz. Bir Dolby Digital kurulumundaki 5.1ch hoparlörleri bağlayarak, etkileşimli 3D ses deneyimini maksimum düzeye çıkarın. Kurulum Menüsü

■■ SPDIF Çıkışı: SPDIF (Sony Philips Dijital Arayüz) dijital ses sağlayarak hoparlörlere ve DVD oynatıcı gibi çeşitli dijital cihazlara giden paraziti azaltır. ✎✎ Bu işlev yalnızca Saat Modu öğesi Otomatik olarak

DUAL ayarlandığında kullanılabilir. ¦¦ Kapanış Ayarının Kullanılması ■■ Kapanış Ayarı t: Önceden ayarlanmış bir sürenin sonunda, TV'yi otomatik olarak kapatır. (30, 60, 90, 120, 150 ve 180 dakika). ✎✎ Kapanış Ayarı öğesini iptal etmek için, Kapalı seçeneğini seçin.

Stereo NICAM Stereo Ses Türü Mono Stereo Dual Mono Stereo Dual Dual f-g Mono Stereo ↔ Mono Dual f ↔ Dual g Mono Mono ↔ Stereo Mono ↔ Dual f Dual g Varsayılan Otomatik değiştirme Dual f Otomatik değiştirme Dual f ✎✎Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa mono moduna geçin. ✎✎Yalnızca stereo ses sinyalinde etkinleştirilir. ✎✎Yalnızca Giriş kaynağı TV olarak ayarlandığında kullanılabilir. ¦¦ Açma / Kapama Zamanlayıcısını Ayarlama ■■ Zamanlayıcı 1 / Zamanlayıcı 2 / Zamanlayıcı 3: Üç farklı açık/kapalı zamanlayıcı ayarı yapılabilir. Önce saati ayarlamanız gerekir. Zamanlayıcı 1 Açılış Zamanı

2010-03-02 오전 10:44:24 Temel Özellikler Açılış Zamanı / Kapanış Zamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre etkinleştirmek için Etkinleştir ayarına getirin.) Ses Düzeyi: İstenilen ses düzeyini seçin. Kaynak: TV otomatik olarak açıldığında oynatılacak TV veya USB içeriğini seçin. (USB yalnızca bir USB aygıtı TV'ye bağlı olduğunda seçilebilir) Anten Tipi (Kaynak TV olarak ayarlandığında): ATV veya DTV seçeneğini seçin. Anten Tipi (Kaynak TV olarak ayarlandığında): İstediğiniz kanalı seçin. İçindekiler (Kaynak USB olarak ayarlandığında): TV otomatik olarak açıldığında oynatılacak müzik veya fotoğraf dosyalarını içeren USB aygıtında bir klasör seçin. USB aygıtında hiç müzik dosyası veya bir müzik dosyası içeren klasör yoksa, Zamanlayıcı işlevi düzgün şekilde çalışmaz. ✎✎ TV programlarını derecelendirmeyi Ebeveyn Kilidi öğesinde I (çocuklar), T (Tümü genel), SC (Sınıflandırılmamış) ve X (X dereceli) olarak ayarlayarak engelleyebilirsiniz. Ebeveyn Kilidi X olarak ayarlandığında, PIN giriş ekranı kanalları değiştirmeden önce görüntülenir (yalnızca İspanya). ■■ PIN Değiştir: TV'nin kurulumu için gereken kişisel kimlik numaranızı değiştirir. ✎✎ PIN kodunu unutursanız, PIN'in “0-0-0-0” olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın: POWER (kapalı) → MUTE → 8 → 2 → 4 → POWER (açık).

¦¦ Diğer Özellikler ✎✎ USB aygıtında yalnız bir görüntü dosyası varsa, Slayt Dil Gösterisi yürütülmez. ✎✎ Klasör adı çok uzunsa, seçilemeyebilir. ✎✎ Kullandığınız herbir USB kendi klasörüne atanır. Aynı türde birden fazla USB kullanıyorsanız, her bir USB'ye atanan klasörlerin farklı adlara sahip olduğundan emin olun. Tekrarla: Size en uygun olacak şekilde, Bir Kez, Her gün, Pts~Cum, Pts~Cts, Cts~Paz veya Manuel seçeneğini seçin. Manuel seçeneğini seçerseniz, zamanlayıcıyı etkinleştirmek istediğiniz günü ayarlayabilirsiniz. c işareti günün seçildiğini gösterir.

✎✎Auto Power Off (yalnızca TV Zamanlayıcı ile açıldığında kullanılabilir): TV aşırı ısınmayı önlemek için, hiç kullanılmadığı süre 3 saati doldurunca otomatik olarak kapatılır. ¦¦ Programları Kilitleme Güvenlik ✎✎Kurulum ekranından önce, PIN giriş ekranı görünür. ✎✎4 haneli PIN'inizi girin, varsayılan PIN numarası “0-0-0- 0”dır. PIN Değiştir seçeneğini kullanarak PIN'i değiştirin. ■■ Çocuk Kilidi (Kapalı / Açık): Çocuklar gibi istenmeyen kullanıcıların uygun olmayan programları izlemesini engellemek için, Kanal Yöneticisi öğesindeki kanalları kilitler. ✎✎ Yalnızca Giriş kaynağı TV olarak ayarlandığında kullanılabilir. ■■ Ebeveyn Kilidi (ülkeye bağlı olarak): Kullanıcı tanımlı 4 haneli PIN koduyla çocuklar gibi istenmeyen kullanıcıların uygun olmayan programları izlemesini önler. Seçilen kanal kilitlenirse, “\” sembolü görüntülenir. Tmn İzn Vr: Tüm TV derecelendirmelerinin kilidini kaldırır. Ebeveyn Kilidi 18 olarak ayarlandığında, PIN giriş ekranı kanalları değiştirmeden önce görüntülenir (yalnızca Fransa).

■■ Menü Dili: Menü dilini ayarlar. ■■ Teletekst Dili: Teletekst için istenen dili ayarlar. ✎✎ Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir. ■■ Tercih (Birinci Yayın Dili / İkinci Yayın Dili / Birinci Altyazı Dili / İkinci Altyazı Dili / Birinci Teletekst Dili / İkinci Teletekst Dili): Kanal seçildiğinde varsayılan dil olması için bir dil seçer. Altyazı Altyazı modunu ayarlamak için bu menüyü kullanın. SUBT. ■■ Altyazı (Kapalı / Açık): Altyazıları açar ya da kapatır. ■■ Modu (Normal / İşitme Engelli): Altyazı işlevi modunu ayarlar. ■■ Altyazı Dili: Altyazı dilini ayarlar. ✎✎ Seyrettiğiniz program İşitme Engelli işlevini desteklemiyorsa, İşitme Engelli modu seçilse bile otomatik olarak Normal ayarı etkinleşir. ✎✎ Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir. Dijital Metin (Devre Dışı / Etkinleştir) (Sadece İngiltere için) Program dijital metinle yayınlanırsa bu özellik etkinleştirilir. Ağ (Ağ Türü / Ağ Kurulumu / Ağ Testi) Seçeneklerin ayarlanması hakkındaki ayrıntılı bilgi için, “Ağ Bağlantısı” yönergelerine bakın (s. 24). Türkçe [UC5100]BN68-02656A-00L06.indb 20 2010-03-02 오전 10:44:24 ■■ Oyun Modu (Kapalı / Açık): PlayStation™ ya da Xbox™ gibi bir oyun konsoluna bağladığınızda, oyun modunu seçerek daha gerçekçi bir oyun deneyiminin keyfini çıkartabilirsiniz. PIP t ✎✎NOT xx Oyun modu için önlemler ve sınırlamalar –– Oyun konsolunun bağlantısını kesmek ve başka bir harici cihaz bağlamak için ayar menüsünde Oyun Modu öğesini Kapalı olarak ayarlayın. –– Oyun Modu öğesinde TV menüsünü görüntülediğinizde ekranda hafif bir titreme meydana gelir. xx Oyun Modu giriş kaynağı TV ya da PC modunda olduğunda kullanılabilir. xx Oyun konsoluna bağlandıktan sonra, Oyun Modu öğesini Açık olarak ayarlayın. Maalesef, düşük resim kalitesi yaşayabilirsiniz. xx Oyun Modu öğesi Açık durumda ise: –– Görüntü modu Standart olarak ve Ses modu Film olarak ayarlanır. –– Ekolayzer kullanılamaz. ■■ Menü Saydamlığı (Parlak / Koyu): Menünün Saydamlığını ayarlar. ■■ Melodi (Kapalı / Düşük / Orta / Yüksek): TV açıldığında veya kapatıldığında, bir melodi çalacak şekilde ayarlar. TV ayarcısını ve bir harici video kaynağını eşzamanlı olarak izleyebilirsiniz. PIP (Resim İçinde Resim) aynı modda çalışmaz. ✎✎NOT Temel Özellikler ¦¦ Resim İçinde Resim (PIP)

Genel xx PIP sesi için, Ses Seçimi talimatlarına bakın. xx TV'yi PIP modunda izlerken kapatırsanız, PIP penceresi kaybolur. xx Ana ekranı bir oyun veya karaoke için kullandığınızda PIP penceresindeki görüntünün biraz bozulduğunu fark edebilirsiniz. xx PIP ayarları Ana resim Komponent, HDMI1/DVI,

■■ PIP (Kapalı / Açık): PIP işlevini etkinleştirir ya da devre dışı bırakır. ■■ Kanal: Alt ekran için kanal seçer. ■■ Boyut (Õ / Ã): Alt resim için bir boyut seçer. ■■ Konum (à / – / — / œ): Alt resim için bir konum seçer. ■■ Ses Seçimi (ANA / ALT): PIP modunda istediğiniz sesi (ANA / ALT) seçebilirsiniz. Genel Arayüz ■■ CI Menüsü: Bu, kullanıcının CAM ile sağlanan menüden seçim yapmasına olanak sağlar. Menü PC Kartına göre CI Menü'yü seçin. ■■ Uygulama Bilgisi: CI yuvasına takılmış CAM'a ve CAM'a takılmış “CI veya CI+ CARD”'a ilişkin bilgileri görüntüler. TV açık ya da kapalı da olsa istediğiniz zaman CAM öğesini yükleyebilirsiniz.

En yakın bayinizden veya telefonla arayarak CI CAM modülü satın alın.

“CI veya CI+ CARD”'ı CAM'a ok yönünde sıkıca takın.

“CI veya CI+ CARD”'a sahip CAM'ı genel arayüz yuvasına ok yönünde takın, böylece yuvayla paralel şekilde hizalanır.

Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin. Türkçe [UC5100]BN68-02656A-00L06.indb 21

2010-03-02 오전 10:44:24 Temel Özellikler Destek Menüsü En Son Sürümü Yükleme Kendi Kendini Tanıma ✎✎Kendi Kendini Teşhis birkaç saniye sürebilir, bu TV'nin normal çalışma kısmıdır. ■■ Görüntü Testi (Evet / Hayır): Resim sorunlarını kontrol etmek için kullanın. ■■ Ses Testi (Evet / Hayır): Ses sorunlarını kontrol etmek için, yerleşik melodi sesi kullanın. ✎✎ Ses testini gerçekleştirmeden önce TV hoparlörlerinden ses işitmezseniz, Ses menüsündeki Hoparlörü Seçin değerinin TV Hoparlörü olduğundan emin olun. ✎✎ Hoparlörü Seçin, Harici Hoparlör olarak ayarlansa veya MUTE düğmesine basılarak ses kapatılsa bile melodi test sırasında duyulacaktır. ■■ Sinyal Bilgileri: (yalnızca dijital kanallar) HDTV kanalının alım kalitesi ya mükemmeldir ya da kanallar kullanılamıyordur. Sinyal kuvvetini arttırmak için anteninizi ayarlayın. ■■ Sorun Giderme: TV'de bir sorun var gibi görünüyorsa, bu açıklamaya bakın. ✎✎ Sorun giderme ipuçlarından hiçbirisi işe yaramıyorsa, Samsung müşteri hizmetleri merkeziyle temasa geçin. ✎✎ Önce, ağınızı yapılandırın. Ağ Kurulumu kullanımına ilişkin ayrıntılı yordamlar için "Ağ Bağlantısı" yönergelerine bakın. ✎✎ Internet bağlantısı düzgün çalışmıyorsa, bağlantı düşmüş olabilir. Lütfen tekrar yüklemeye çalışın. Sorun devam ederse, USB ile indirin ve yükseltin. ■■ Kanal yoluyla: Yazılımı yayın sinyalini kullanarak yükseltin. ✎✎ İşlev yazılım iletimi süresinde seçilirse, yazılım ✎✎ Yazılımın indirilmesi için gereken süre sinyal Yazılım Yükseltme yayınlanan bir sinyal veya ağ bağlantısı aracılığıyla veya en son yerleşik bellek “www.samsung.com” adresinden bir USB bellek aygıtına yüklenerek gerçekleştirilebilir. Geçerli Sürüm, TV'nizde yüklü olarak gelen yazılımdır. ✎✎Yazılım "Yıl/Ay/Gün_Sürüm" olarak görüntülenir. Yazılım Yükseltme 2010/01/18_000001 Çevrimiçi olarak

Çevrimiçi olarak durumuna göre belirlenir. ■■ Bekleme Modunda Yükseltme: Seçilen saatte otomatik olarak manuel bir yükseltme gerçekleştirilir. Cihazın gücü içerden açıldığı için, LED ürünün ekranı hafifçe açılabilir. Yazılım yükseltmesi tamamlanıncaya kadar, 1 saatten uzun süre bu durum devam edebilir. ■■ Alternatif Yazılım (yedek): Çevrimiçi olarak indirilen Yazılım sürümünü gösterir. Yazılım yükseltme sırasında, Yükseltme son adımda yarım bırakılacaksa, bu işlev etkinleştirilir. HD Bağlantısı Kılavuzu TV'ye harici cihazlar bağlarken buradaki bilgilere başvurun. Kanal yoluyla Bekleme Modunda Yükseltme : Kapalı Alternatif Yazılım 2010/01/15_00000 U Taşı E Giriş R Geri

■■ Çevrimiçi olarak: Yazılımı Internet kullanarak yükseltin. otomatik olarak aranır ve yüklenir. Yazılım Yükseltme Geçerli Sürüm ■■ Çevrimiçi olarak: TV Arka Paneli “www.samsung.com” adresinden TV'ye indirilmiş yerleşik bellek yükseltme dosyasını ya da içeren bir USB sürücüsü takın. Yükseltmeler tamamlanıncaya kadar, lütfen güç bağlantısını USB Drive kesmemeye ya da USB sürücüsünü çıkarmamaya dikkat edin. Yerleşik bellek yükseltmesi tamamlandıktan sonra TV otomatik olarak kapanıp açılır. Yazılım yükseltildiğinde yaptığınız görüntü ve ses ayarları varsayılan ayarlarına geri dönecektir. Ayarlarınızı bir yere yazmanızı öneririz, bu sayede yükseltmeden sonra kolayca sıfırlayabilirsiniz. Samsung'a Başvurun TV'niz doğru çalışmadığında ya da yazılım yükseltmesi istediğinizde bu bilgilere göz atın. Çağrı merkezlerimize ve ürünlerin ve yazılımın nasıl yükleneceğine ilişkin bilgileri bulabilirsiniz. Türkçe [UC5100]BN68-02656A-00L06.indb 22 2010-03-02 오전 10:44:25 Gelişmiş Özellikler

Bir PC'ye bağlama Gelişmiş Özellikler Bir HDMI/DVI Kablosu / D-sub Kablosu kullanma AUDIO OUT DVI OUT AUDIO OUT PC OUT Ekran Modları (D-Sub ve HDMI/DVI Girişi) Optimal çözünürlük 1920 X 1080 @ 60 Hz'dir. Modu Çözünürlük Yatay Frekans (KHz) Dikey Frekans (Hz) Piksel Saati Frekansı (MHz) Senk. Polarite (Y / D) IBM 640 x 350 720 x 400

✎✎NOT xx HDMI / DVI kablo bağlantısı için, HDMI IN 1(DVI) jakını kullanmalısınız. xx Geçmeli tarama modu desteklenmemektedir. xx Standartlara uymayan bir video biçimi seçilirse, cihaz normal olarak çalışmayabilir. xx Ayrı ve Kompozit modlar desteklenir. SOG (Yeşilde Senk.) desteklenmez. Türkçe [UC5100]BN68-02656A-00L06.indb 23

2010-03-02 오전 10:44:26 Gelişmiş Özellikler Ağ Bağlantısı TV'nizi kablolu veya kablosuz bağlantı kullanarak yerel alan ağı (LAN) ile Internete erişecek şekilde ayarlayabilirsiniz. ¦¦ Kablolu bir Ağa Bağlanma TV'nizi üç yol kullanarak LAN'ınıza bağlayabilirsiniz: yy TV'nizin arkasındaki LAN bağlantı noktasını Cat 5 kablo ile harici bir modeme bağlayarak TV'nizi LAN'a bağlayabilirsiniz. Aşağıdaki şekle bakın. TV Arka Paneli Duvardaki Modem Bağlantı Noktası Harici Modem (ADSL / VDSL / Kablo TV) Modem Kablosu LAN Kablosu yy TV'nizin arkasındaki LAN bağlantı noktasını harici bir modeme bağlı IP Paylaştırıcıya bağlayarak TV'nizi LAN'a bağlayabilirsiniz. Bağlantı için Cat 5 kablo kullanın. Aşağıdaki şekle bakın. TV Arka Paneli Duvardaki LAN Bağlantı Noktası Harici Modem (ADSL / VDSL / Kablo TV) Modem Kablosu IP Paylaştırıcı (DHCP Sunucusuna sahip) LAN Kablosu LAN Kablosu yy Ağınızın nasıl yapılandırıldığına bağlı olarak, TV'nizin arkasındaki LAN bağlantı noktasını Cat 5 kablo ile ağ duvar çıkışına doğrudan bağlayarak TV'nizi LAN'ınıza bağlayabilirsiniz. Aşağıdaki şekle bakın. Duvar çıkışının evinizin herhangi bir yerinde bir modeme veya yönlendiriciye bağlı olduğunu unutmayın. TV Arka Paneli Duvardaki Modem Bağlantı Noktası LAN Kablosu Dinamik Ağa sahipseniz, Dinamik Ana Bilgisayar Yapılandırma Protokolünü (DHCP) destekleyen bir ADSL modem kullanmalısınız. DHCP'yi destekleyen modemler ve yönlendiriciler IP adresini, alt ağ maskesini, ağ geçidini ve TV'nizin Internet'e erişmek için gereksinim duyduğu DNS değerlerini otomatik olarak destekler, böylece bunları elle girmeniz gerekmez. Pek çok ev ağı Dinamik Ağdır. Bazı ağlar Statik IP adresi gerektirir. Ağınız Statik bir IP adresi gerektiriyorsa, IP adresini, alt ağ maskesini, ağ geçidini ve DNS değerlerini ağ bağlantısı kurulduğunda TV'nizin Kablo Kurulum Ekranına manuel olarak girmelisiniz. IP adresi, alt ağ maskesi, ağ geçidi ve DNS değerleri almak için, Internet Hizmet Sağlayıcınızla (ISP) iletişime geçin. Bir Windows bilgisayarınız varsa, bu değerleri bilgisayarla da alabilirsiniz. Ağınız Statik IP adresi gerektiriyorsa, DHCP'yi destekleyen ADSL modemleri kullanabilirsiniz. DHCP'yi destekleyen ADSL modemleri de Statik IP adresi kullanmanıza izin verir.

Türkçe [UC5100]BN68-02656A-00L06.indb 24 2010-03-02 오전 10:44:28 Ağ Kurulumu (Manuel) TV'nizi DHCP'yi destekleyen bir ağa bağlarken, Otomatik Ağ Kurulumu kullanın. TV’nizin kablo ağ bağlantısını otomatik olarak kurarken, şu adımları izleyin: TV'nizi Statik IP adresi gerektiren bir ağa bağlarken, Manuel Ağ Kurulumu öğesini kullanın. Otomatik olarak nasıl kurulur Ağ bağlantı değerlerini pek çok Windows bilgisayarda almak için, şu adımları izleyin:

1. Ekranın sağ alt kısmındaki Ağ simgesini sağ tıklatın.

TV'nizi LAN'ınıza önceki bölümde açıklandığı gibi bağlayın.

TV'nizi açın, uzaktan kumandanızdaki MENU düğmesine basın, Kurulum seçeneğini seçmek için ▲ veya ▼ düğmelerini kullanın ve ardından ENTERE düğmesine basın.

Kurulum menüsünde Ağ seçeneğini seçmek için ▲ veya ▼ düğmelerini kullanın ve ardından ENTERE düğmesine basın. Ağ ekranı görünür.

Ağ Kurulumu Ağ Testi U Taşı E Giriş R Geri Ağ Bağlantı Değerlerini Alma

Görüntülenen açılır menüde, Durum öğesini tıklatın.

Görüntülenen iletişim kutusunda, Destek sekmesini tıklatın.

Destek Sekmesinde, Ayrıntılar düğmesini tıklatın. Ağ bağlantı değerleri görüntülenir. Manuel olarak nasıl kurulur TV’nizin kablo ağ bağlantısını manuel olarak kurarken, şu adımları izleyin:

1. "Otomatik olarak nasıl kurulur" yordamında bulunan 1 - 6

arasındaki Adımları izleyin.

Internet Protokolü Ayarları öğesini Manuel olarak ayarlayın.

İlk giriş alanına gitmek için, uzaktan kumandanızda ▼ düğmesine basın.

IP Adresi, Alt Ağ Maskesi, Ağ Geçidi ve DNS Sunucusu değerlerini girin. Numaraları girmek için uzaktan kumandadaki sayı düğmelerini, bir giriş alanından diğerine geçmek için ok düğmelerini kullanın.

Ağ ekranında, Ağ Türü seçeneğini seçin.

Ağ Türü öğesini Kablo olarak ayarlayın.

Ağ Kurulumu seçeneğini seçin. Ağ Kurulumu ekranı görüntülenir.

Ağ Kurulumu Bitince, uzaktan kumandanızdaki RETURN düğmesine basın.

Internet bağlanılabilirliğini kontrol etmek için Ağ Testi öğesini seçin. Internet Protokolü Ayarları : Otomatik IP Adresi

Ağ Kurulumu (Oto) U Taşı E Giriş R Geri

Internet Protokolü Ayarları öğesini Otomatik olarak ayarlayın.

Otomatik elde edilir ve Internet değerlerinin otomatik olarak girilmesini gerektirir.

Bitince, uzaktan kumandanızdaki RETURN düğmesine basın.

10. Internet bağlanılabilirliğini kontrol etmek için Ağ Testi öğesini

11. Ağ İşlevi ağ bağlantı değerlerini alamazsa, Manuel

yönergelerine gidin. Türkçe [UC5100]BN68-02656A-00L06.indb 25

2010-03-02 오전 10:44:29 Gelişmiş Özellikler ¦¦ Kablosuz bir Ağa Bağlanma TV'nizi kablosuz olarak ağa bağlamak için, bir kablosuz yönlendirici veya modem ve TV'nizin arkasına veya yan panel USB jakına bağlamış olduğunuz bir Samsung Kablosuz LAN Adaptörü (WIS09ABGN) gerekir. Aşağıdaki şekle bakın. TV Arka Paneli Duvardaki LAN Bağlantı Noktası Kablosuz IP paylaştırıcı (DHCP Sunucusuna sahip AP) ya da LAN Kablosu Samsung Kablosuz LAN Adaptörü Samsung'un Kablosuz LAN adaptörü ayrı olarak satılır ve seçkin bayiler, E-ticaret siteleri ve Samsungparts.com sitesi tarafından sağlanır. Samsung'un Kablosuz LAN adaptörü IEEE 802.11A/B/G ve N iletişim protokollerini destekler. Samsung IEEE 802.11N kullanmanızı önerir. IEEE 802.11B/G bağlantısı üzerinden video oynattığınızda video düzgün bir şekilde oynatılamayabilir. ✎✎NOT xx Bir kablosuz ağ kullanmak için "Samsung Kablosuz LAN Adaptörü" (WIS09ABGN) kullanmanız gerekir. xx Samsung Kablosuz LAN Adaptörü ayrı satılır. WIS09ABGN Kablosuz LAN adaptörü seçkin bayiler, E-ticaret siteleri ve Samsungparts.com tarafından sunulmaktadır. xx Bir kablosuz ağ kullanmak için TV'nizin bir kablosuz IP paylaştırıcısına bağlanmış olması gerekir. Kablosuz IP paylaştırıcı DHCP'yi destekliyorsa, TV'niz kablosuz ağa bağlanmak için bir DHCP ya da statik IP adresi kullanabilir. xx Kablosuz IP paylaştırıcısı için o anda kullanılmayan bir kanal seçin. Kablosuz IP paylaştırıcı için seçilen kanal o anda yakındaki başka bir cihaz tarafından kullanılıyorsa, bu parazite ve bağlantı sorununa neden olur. xx Aşağıda listelenenler dışında bir güvenlik sistemi uygularsanız, TV ile çalışmayacaktır. xx Tamamen Yüksek yayılma (Greenfield) 802.11n modu seçiliyse ve Şifreleme türü AP'niz için WEP, TKIP veya TKIP-AES (WPS2Mixed) olarak ayarlanmışsa, Samsung TV'ler yeni Wi-Fi onay özelliklerine uygun bir bağlantıyı desteklemez. xx AP’niz WPS (Wi-Fi Korumalı Kurulum) özelliğini destekliyorsa, PBC (Push Düğmesi Yapılandırılması) veya PIN (Kişisel Kimlik Numarası) aracılığıyla ağa bağlanabilirsiniz. WPS; SSID ve WPA anahtarlarını her modda otomatik olarak yapılandırır. xx Yönlendiriciniz, modem veya aygıt onaylı değilse, TV'ye "Samsung Kablosuz LAN Adaptörü" üzerinden bağlanamayabilir. xx Bağlantı Yöntemleri: Kablosuz ağ bağlantınızı dört şekilde kurabilirsiniz.

PBC (WPS) Otomatik Kurulum (Otomatik Ağ Arama işlevi kullanarak) Manuel Kurulum Ad-Hoc xx Tüm Samsung Kablosuz LAN Adaptörleri TV'niz USB bağlantı noktasına doğrudan bağlanmalıdır. USB HUB desteklenmez.

Türkçe [UC5100]BN68-02656A-00L06.indb 26 2010-03-02 오전 10:44:29 Yöntem 1 Yöntem 2 USB sağ açılı adaptörü kullanarak bağlayın Bir uzatma kablosu kullanarak bağlayın Gelişmiş Özellikler The picture may appear corrupted or have static for some channels when the TV is connected to the Samsung Wireless LAN Adapter. Bu gibi durumlarda, aşağıdaki yöntemlerden birini kullanarak bir bağlantı tesis edin:

Uyarı ya da Ağ Kurulumu (PBC (WPS))

Uzaktan kumandadaki kırmızı düğmeye basın.

2 dakika içinde uzaktan kumandanın PBC (WPS) düğmesine basın. TV oynatıcınız gerek duyduğu ağ ayar değerlerini otomatik olarak alır ve ağınıza bağlar.

Ağ bağlantınız tamamlandıktan sonra, Ağ Kurulumu ekranından çıkmak için RETURN düğmesine basın. PBC (WPS) kullanılarak nasıl kurulur Yönlendiriciniz bir PBC (WPS) düğmesine sahipse, şu adımları izleyin:

1. TV'nizi LAN'ınıza önceki bölümde açıklandığı gibi bağlayın.

TV'nizi açın, uzaktan kumandanızdaki MENU düğmesine basın, Kurulum seçeneğini seçmek için ▲ veya ▼ düğmelerini kullanın ve ardından ENTERE düğmesine basın.

Kurulum menüsünde Ağ seçeneğini seçmek için ▲ veya ▼ düğmelerini kullanın ve ardından ENTERE düğmesine basın.

Ağ ekranında, Ağ Türü seçeneğini seçin.

Network Type (Ağ Türü) öğesini Wireless (Kablosuz) olarak ayarlayın.

Ağ Kurulumu seçeneğini seçin. Ağ Kurulumu ekranı görüntülenir. Ağ Kurulumu (Oto) Pek çok kablosuz ağ Erişim veya Güvenlik Anahtarı adı verilen şifrelenmiş güvenlik kodunu iletmek için ağa erişen aygıtlar gerektiren isteğe bağlı bir güvenlik sistemine sahiptir. Güvenlik Sistemi, genel olarak kablosuz ağınız için güvenliği kurarken girmeniz istenen bir kelime veya belirli uzunlukta harflerden ve rakamlardan oluşan bir kombinasyon olan Geçiş İfadesidir. Ağ bağlantınızı kurarken bu yöntemi kullanırsanız ve kablosuz ağınız için Güvenlik Anahtarınız varsa, kurulum işlemi sırasında Geçiş İfadesini girmeniz gerekir. Ağ Kurulumu Bir ağ seçin : Seçili Değil Internet Protokolü Ayarları : Otomatik IP Adresi

2010-03-02 오전 10:44:30 Gelişmiş Özellikler Otomatik olarak nasıl kurulur

Kablosuz ağ bağlantısını otomatik olarak kurarken, şu adımları izleyin:

1. Yukarıdaki "PBC (WPS) kullanılarak nasıl kurulur" bölümünde

(s. 27) bulunan 1 - 6 arasındaki Adımları izleyin.

Internet Protokolü Ayarları öğesini seçmek için ▼ düğmesine basın ve ardından ENTERE düğmesine basın. Otomatik seçimini yapmak için ▲ veya ▼ düğmesine, adından ENTERE düğmesine basın.

Bir ağ seçin öğesine gitmek için ▲ düğmesine basın ve ardından ENTERE düğmesine basın. Ağ işlevi kullanılabilir kablosuz ağları arar. Tamamlandığında, kullanılabilir ağların bir listesini görüntüler.

Ağ listesinde bir ağ seçmek için ▲ veya ▼ düğmesine basın ve ardından ENTERE düğmesine basın.

Geçiş İfadesini girmek için, aşağıdaki genel yordamları izleyin: –– Sayıları girmek için, uzaktan kumandanın sayı düğmesine basın. –– Güvenlik Anahtarı ekranında düğmeden düğmeye hareket etmek için, uzaktan kumandadaki yön düğmelerini kullanın. –– Büyük/küçük harfi değiştirmek veya sembolleri/ karakterleri görüntülemek için, Kırmızı düğmeye basın. –– Bir harf veya sembol girmek için, harfe veya sembole geçin ve ardından ENTERE düğmesine basın. –– Girdiğiniz son harfi veya sayıyı silmek için, uzaktan kumandadaki Yeşil düğmeye basın. Bitince, uzaktan kumandanızdaki Mavi düğmeye basın. Ağ Bağlantı ekranı görünür. ✎✎ AP Gizli (Görünmez) olarak ayarlanmışsa, Ağ Ekle

10. Bağlantı onay mesajı görüntüleninceye kadar bekleyin ve

ardından ENTERE düğmesine basın. Ağ Kurulumu ekranı yeniden görüntülenir.

Güvenlik/PIN açılır penceresi görüntülenirse, Adım 6'ya gidin. Ağ Bağlantı Ekranı görüntülenirse, Adım 10'a gidin.

Güvenlik veya PIN seçeneğini seçmek için ▲ veya ▼ düğmesine basın. Pek çok ev ağı için, (Güvenlik Anahtarı için) Güvenlik seçeneğini seçersiniz. Güvenlik Ekranı görüntülenir.

11. Bağlantıyı test etmek üzere Ağ Testi seçeneğini seçmek

için RETURN düğmesine basın ve ardından ENTERE düğmesine basın. seçeneğini girmeniz ve bağlantıyı kurmak için doğru Ağ Adı ve Güvenlik Anahtarı girmeniz gerekir. Ağ Kurulumu Güvenlik Anahtarı 0 girldi

Ağ Kurulumu (Ad-Hoc) Bir mobil aygıtı bir erişim noktası olmadan, “Samsung Kablosuz LAN Adaptörü” üzerinden, eşler arası bir ağ kullanarak bağlayabilirsiniz. Yeni Ad-hoc aygıtına nasıl bağlanılır

Yukarıdaki "PBC (WPS) kullanılarak nasıl kurulur" bölümünde (s. 27) bulunan 1 - 6 arasındaki Adımları izleyin.

Bir ağ seçin seçeneğini seçin. Aygıtların/ağların bir listesi görüntülenir.

Cihaz listesi içerisinde iken kumanda üzerinden Mavi düğmeye basın. Sil Space ✎✎ Ad-hoc, cep telefonu veya PC ile doğrudan Wi-Fi n Taşı E Giriş R Geri

bağlantısıdır. Varolan ağ sistemi sınırlı işlevselliğe sahip olabilir. Ağ bağlantısını değiştirmek istiyor musunuz? mesajı görüntülenir. Güvenlik ekranında, ağınızın Geçiş İfadesini girin. ✎✎ Yönlendiriciyi veya modemi kurmak için kullandığınız kurulum ekranlarının birinde Geçiş İfadesini bulabilirsiniz.

Oluşturulan Ağ Adı ve Güvenlik Anahtarı öğelerini bağlanmak istediğiniz cihaza girin. Mevcut Ad-hoc cihazına nasıl bağlanılır

Yukarıdaki "PBC (WPS) kullanılarak nasıl kurulur" bölümünde (s. 27) bulunan 1 - 6 arasındaki Adımları izleyin.

Bir ağ seçin seçeneğini seçin. Aygıt/Ağ listesi görüntülenir.

Cihaz listesinden tercih ettiğiniz cihazı seçin.

Güvenlik kodu gerekiyorsa, güvenlik anahtarını girin. ✎✎ Ağ normal şekilde çalışmazsa, Ağ Adı ve Güvenlik Anahtarı öğelerini tekrar kontrol edin. Yanlış bir Güvenlik Anahtarı bir arızaya neden olabilir.

Türkçe [UC5100]BN68-02656A-00L06.indb 28 2010-03-02 오전 10:44:30 TV'niz Internete Bağlanamazsa Diğer yöntemler işe yaramazsa, Ağ ayar değerlerini manuel olarak girmeniz gerekebilir. TV'niz Internete bağlanamamış olabilir, çünkü ISP'niz PC veya modeminizin MAC adresini (benzersiz bir tanımlama numarası) kalıcı olarak kaydetmiş olabilir, bu daha sonra yetkisiz erişimi önlemenin bir yolu olarak siz Internete her bağlandığınızda kimlik doğrulaması yapar. TV'niz farklı bir MAC adresine sahip olduğu için, ISP MAC adresinin kimlik doğrulamasını yapamaz ve TV'niz bağlanamaz. Bu sorunu çözmek için, ISP'nize PC'niz dışındaki cihazları (TV'niz gibi) Internet'e bağlamak için gerekli yordamları sorun. Internet servis sağlayıcınız Internet bağlantısı için bir kullanıcı adı ve parola istiyorsa, TV'niz Internet'e bağlanamayabilir. Bu durumda, Internete bağlanırken kimliğinizi veya parolanızı girmeniz gerekir. Internet bağlantısı bir güvenlik duvarı sorunu nedeniyle başarısız olabilir. Bu durumda, Internet servis sağlayıcınız ile iletişim kurun. Internet servis sağlayıcınızın yordamlarını izledikten sonra hala Internet'e bağlanamıyorsanız, lütfen 1-800-SAMSUNG'dan Samsung Electronics ile iletişim kurun. Ağ bağlantı değerlerini pek çok Windows bilgisayarda almak için, şu adımları izleyin:

1. Ekranın sağ alt kısmındaki Ağ simgesini sağ tıklatın.

Açılır menüde, Durum öğesini tıklatın.

Görüntülenen iletişim kutusunda, Destek sekmesini tıklatın.

Destek sekmesinde, Ayrıntılar düğmesini tıklatın. Ağ ayarları görüntülenir. Manuel olarak nasıl kurulur Ağ bağlantı değerlerini manuel olarak girmek için, şu adımları izleyin:

1. Yukarıdaki "PBC (WPS) kullanılarak nasıl kurulur" bölümünde

(s. 27) bulunan 1 - 6 arasındaki Adımları izleyin.

Internet Protokolü Ayarları öğesini seçmek için ▼ düğmesine basın ve ardından ENTERE düğmesine basın. Manuel seçeneğini seçmek için ▲ veya ▼ düğmesine basın ve ardından ENTERE düğmesine basın.

İlk giriş alanına (IP Adresi) gitmek için, ▼ düğmesine basın.

Numaraları girmek için sayı düğmelerini kullanın.

Her bir alan tamamlandığında, hemen bir sonraki alana geçmek için ► düğmesine basın. Yukarı, aşağı ve geri gitmek için diğer ok düğmelerini de kullanabilirsiniz.

IP Adresi, Alt Ağ Maskesi ve Ağ Geçidi değerlerini girin.

DNS'ye gitmek için ▲ veya ▼ düğmelerine basın.

İlk DNS giriş alanına gitmek için, ▼ düğmesine basın. Yukarıdaki gibi sayıları girin.

Tamamlandığında, Bir ağ seçin seçeneğine gitmek için ▲ düğmesine basın. Ağınızı seçin ve ardından ENTERE düğmesine basın. Gelişmiş Özellikler Ağ Bağlantı Değerlerini Alma

10. "Otomatik olarak nasıl kurulur" (s. 28) kısmındaki Adım 4'e

gidin ve o noktadan itibaren yönergeleri izleyin. Türkçe [UC5100]BN68-02656A-00L06.indb 29

2010-03-02 오전 10:44:30 Gelişmiş Özellikler Media Play MEDIA.P Bir USB Yığın Depolama Sınıfı (MSC) aygıtında ve/ veya PC'nizde kayıtlı fotoğraf, müzik ve/veya film dosyalarının tadını çıkarın. MediaPlay Videolar Cihazı Değiştir SUM Cihazları Göster E Giriş R Dön ¦ Bir USB Aygıtını Bağlama

Televizyonunuzu açın.

Fotoğraf, müzik ve/veya film dosyalarını içeren bir USB aygıtını TV'nin yan tarafındaki USB 1 (HDD) veya USB 2 jakına bağlayın.

USB TV'ye bağlandıktan sonra, açılır pencere görüntülenir. Ardından, Media Play seçeneğini seçebilirsiniz. TV Arka Paneli ya da USB Sürücüsü ¦ PC’ye Ağ üzerinden Bağlanma Media Play modunda bir ağ bağlantısı aracılığıyla, PC'nizde kayıtlı resim, müzik ve videoları oynatabilirsiniz. ✎ Media Play seçeneğini PC'nizde kayıtlı bir dosya aracılığıyla kullanıyorsanız, “www.samsung.com" adresinden “PC Share Manager” programını ve kullanıcı kılavuzunu yüklemelisiniz.

TV Arka Paneli LAN ya da Harici Modem (ADSL/VDSL/Kablo TV) LAN Kablosu Samsung Kablosuz LAN Adaptörü Kablosuz IP paylaştırıcı Modem Kablosu LAN Kablosu LAN Kablosu

Ağınızı yapılandırma hakkında daha fazla bilgi için “Ağ Bağlantısı” kısmına bakın. (s. 24).

– TV ve PC'yi aynı alt ağda bulundurmanız tavsiye edilir. TV ve PC IP alt ağ adresinin ilk 3 bölümü aynı olmalıdır ve yalnızca son bölümü (ana makine adresi) değişmelidir. (örnek; IP Adresi: 123.456.789.**) Bir LAN kablosu kullanarak, PC Share Manager programının yükleneceği harici modem ve PC arasında bağlantı kurun. – TV'yi bir Paylaştırıcı (Yönlendirici) üzerinden bağlamadan doğrudan PC'ye bağlayabilirsiniz.

✎✎Ağ ile PC'ye bağlandığında desteklenmeyen özellikler: Gelişmiş Özellikler xx Fon Müziği ve Fon Müziği Ayarı işlevleri. xx Fotolar, Müzik ve Videolar klasörlerdeki dosyaları tercihe göre sıralama. xx Film oynatılırken (REW) veya µ (FF) düğmesi. ✎✎Divx DRM, Çoklu ses, katıştırılmış altyazı desteklenmez. ✎✎PC'nizdeki güvenlik duvarı programı, Samsung PC Share manager'a izin verir. ✎✎Media Play modunu bir ağ bağlantısı aracılığıyla kullanıyorsanız, sağlanan sunucunun işlevlerine göre: xx Sıralama yöntemi değişebilir. xx Sahne arama işlevi desteklenmeyebilir. xx Bir videonun oynatılmasını devam ettiren Srkl oyn işlevi desteklenmeyebilir. –– Srkl oyn işlevi birden fazla kullanıcıyı desteklemez. (Yalnızca en son kullanıcının oynatmayı durdurduğu noktayı belleğine alabilir.) xx İçerik bilgisine bağlı olarak, ◄ veya ► düğmesi çalışmayabilir. xx Kablosuz bir ağ üzerinde bir video oynatırken dosya kesintisi sorunu yaşarsanız, kablolu bir ağ kullanmanızı öneririz. ✎✎Lisanslı olmayan multimedya dosyaları ile düzgün çalışmayabilir. ✎✎Media Play'ı kullanmadan önce Bilinmesi Gerekenler Listesi xx MTP (Media Transfer Protocol) desteklenmez. xx Dosya sistemi FAT16, FAT32 ve NTFS'yi destekler. xx Bazı USB Dijital fotoğraf makinesi ve ses aygıtları bu TV ile uyumlu olmayabilir. xx Media Play yalnızca USB Yığın Depolama Sınıfı (MSC) aygıtlarını destekler. MSC, bir Yığın Depolama Sınıfı Salt Yığın Aktarma aygıtıdır. MSC'ye örnek olarak, Thumb sürücüler, Flash Kart Okuyucular ve USB HDD (USB HUB desteklenmemektedir) verilebilir. Aygıtlar doğrudan TV'nin USB bağlantı noktasına bağlanmalıdır. xx Aygıtınızı TV'nize bağlamadan önce, verilerin hasar görmesini ya da kaybolmasını önlemek için lütfen verilerinizi yedekleyin. SAMSUNG, veri dosyası hasarı ve veri kaybından sorumlu değildir. xx USB HDD'yi özel bir bağlantı noktası olan USB 1 (HDD) bağlantı noktasına bağlayın. xx Yükleme işlemi devam ederken, USB aygıtını çıkarmayın. xx Görüntünün çözünürlüğü arttıkça ekranda görüntülenme süresi de artacaktır. xx Desteklenen maksimum JPEG çözünürlüğü 15360X8640 pikseldir. xx Desteklenmeyen ya da bozuk dosyalar için, “Desteklenemeyen Dosya Formatı” mesajı görüntülenir. xx Dosyalar Temel Görünüm olarak sıralandıysa, her bir klasörde 1000 adede kadar dosya görüntülenebilir. xx Ücretli bir siteden indirilen DRM'li MP3 dosyaları yürütülemez. Dijital Haklar Yönetimi (DRM) faturalandırma ve ödemeleri yönetmenin yanı sıra içerik sağlayıcıların hak ve çıkarlarının korunması ve içeriklerin yasa dışı yollarla kopyalanmasının engellenmesi ile birlikte içeriğin tümleşik ve kapsamlı bir şekilde oluşturulmasını, dağıtılmasını ve yönetilmesini destekleyen bir teknolojidir. xx 2'den fazla PTP aygıtı bağlıysa, aynı anda yalnızca birini kullanabilirsiniz. xx İkiden fazla MSC aygıtı bağlıysa, bazıları tanınmayabilir. Yüksek güç gerektiren bir USB aygıtı (500mA veya 5V'den fazla) desteklenmeyebilir. xx Bir USB aygıtı bağlanırken veya kullanılırken aşırı güç uyarı mesajı görüntülenirse, aygıt tanınmayabilir veya yanlış çalışabilir. xx Oto Koruma Süresi öğesinde zaman ayarlanırken TV'ye hiç giriş yapılmazsa, Ekran Koruyucu çalışır. xx Bazı harici sabit disk sürücülerin güç tasarruf modu TV'ye bağlandığında otomatik olarak açılabilir. xx Bir USB uzatma kablosu kullanılıyorsa, USB aygıtı tanınmayabilir veya aygıttaki dosyalar okunamayabilir. xx TV'ye bağlanan bir USB aygıtı tanınmazsa, aygıttaki dosyaların listesi bozulur veya listedeki bir dosya oynatılmaz, USB aygıtını PC'ye bağlayın, aygıtı biçimlendirin ve bağlantıyı kontrol edin. xx PC'den silinen dosya Media Play çalıştırılırken hala mevcutsa, dosyayı kalıcı olmak silmek için PC'deki “Geri Dönüşüm Kutusunu Boşalt” işlevini kullanın. Türkçe [UC5100]BN68-02656A-00L06.indb 31

2010-03-02 오전 10:44:32 Gelişmiş Özellikler ¦¦ Ekran Görünümü Yukarı/aşağı/sağ/sol düğmelerini kullanarak istediğiniz dosyaya gidin ve ardından ENTERE veya (Oynat) düğmesine basın. Dosya oynatılır. ✎✎Media Play ana sayfasındaki Cihazları Göster ve Ana Syfa özelliklerini destekler. Bilgi: Seçilen dosya adını ve dosya sayısını ve sayfayı öğrenebilirsiniz. Videolar Movie 01.avi Movie 03.avi Movie 05.avi Listeyi Sınıfla Bölümü : Sınıflandırma standardını görüntüler. Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 07.avi Movie 02.avi Movie 04.avi Movie 06.avi SUM Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi ✎✎ Sınıflandırma standardı içeriğe bağlı olarak farklılık gösterebilir. 1/1 Sayfa /Movie 01.avi Jan.10.2010 Jan.10.2010 Movie 10.avi Seçim Cihazı Değiştir Dosya Listesi Bölümü: Her bir kategoriye göre sıralanmış dosyaları veya grupları onaylayabilirsiniz. Jan.10.2010 Sıralama T Araçlar Çalıştırma Düğmeleri Kırmızı (Cihazı Değiştir): Bağlı bir aygıt seçer. B Yeşil (Tercih): Dosya tercihini ayarlar. (Temel görünüm seçeneğinde desteklenmez) Sarı (Seçim): Dosya listesinden birden fazla dosya seçer. Seçilen dosyalar bir sembolle işaretlenir. Mavi (Sıralama): Sıralama listesini seçer. T Araçlar: Seçenek menüsünü görüntüler. ✎✎ (REW) veya µ (FF) düğmesini kullanarak dosya listesi sonraki veya önceki sayfaya taşınabilir. Videolar Video oynatma

Videolar seçeneğini seçmek için ◄ veya ► düğmesine basın, ardından Media Play menüsünde ENTERE düğmesine basın.

Dosya listesinde istediğiniz dosyayı seçmek için, ◄/►/▲/▼ düğmesine basın.

ENTERE düğmesine veya (Oynat) düğmesine basın. –– Seçili dosya çalma zamanıyla birlikte en üstte görüntülenir. –– Video süresi bilgisi bilinmiyorsa, oynatma süresi ve ilerleme çubuğu görüntülenmez. –– Video oynatılırken, ◄ ve ► düğmesini kullanarak arama yapabilirsiniz. ✎✎Bu modda bir Oyun içinde yer alan film kliplerinin keyfini çıkarabilirsiniz, ancak Oyunun kendisini oynayamazsınız. yy Desteklenen Altyazı Biçimleri

İsim Dosya uzantısı Biçim MPEG-4 zaman tabanlı metin .ttxt XML SAMI .smi HTML SubRip .srt dize-tabanlı SubViewer .sub dize-tabanlı Mikro DVD .sub ya da .txt dize-tabanlı 00:04:03 / 00:07:38 1/1 Movie 01.avi SUM E Duraklat L Atla T Araçlar R Dön Türkçe [UC5100]BN68-02656A-00L06.indb 32 2010-03-02 오전 10:44:34 Video Codec'i Çözünürlük Çerçeve hızı (f/s) Bit hızı (Mbps) Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30

ADPCM / DTS Core Gelişmiş Özellikler Dosya uzantısı

yy Desteklenen Video Formatları

HE-AAC Diğer Kısıtlamalar ✎✎ NOT xx Bir codec'in içeriğiyle ilgili bir sorun olduğunda, codec desteklenmez. xx Bir Kapsayıcının bilgileri yanlışsa ve dosya hatalıysa, Kapsayıcı düzgün şekilde oynatılmaz. xx İçerik yukarıdaki tabloda listelenen uyumlu Çerçeve/saniyenin üzerinde standart bir bit hızına/çerçeve hızına sahipse, ses veya video çalışmayabilir. xx Dizin Tablosu hatalıysa, Seek (Jump) işlevi desteklenmez. Video Dekoderi

H.264, Düzey 4.1'e kadar destekler H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 ve AVCHD desteklenmez. GMC desteklenmemektedir. H.263 desteklenmemektedir. Ses Dekoderi

WMA 7, 8, 9, STD'ye kadar destekler WMA 9 PRO 2 kanal aşırı çoklu kanal veya yitimsiz ses özelliklerini desteklemez. WMA örnek alma hızı 22050Hz mono desteklenmez. Türkçe [UC5100]BN68-02656A-00L06.indb 33

2010-03-02 오전 10:44:34 Gelişmiş Özellikler Film dosyasını kaldığı yerden oynatma (Çalmayı Sürdür) Video oynatma işlevinden çıkarsanız, daha sonra durdurulduğu yerden oynatılabilir.

Dosya Listesi Bölümü'nden seçmek için, ◄ veya ► düğmesine basarak sürekli oynatmak istediğiniz film dosyasını seçin.

(Oynat) / ENTERE düğmesine basın.

Mavi düğmeye basarak Srkl oyn seçeneğini seçin. Film durdurulduğu yerden itibaren oynatılmaya başlar. 00:04:03 / 00:07:38 1/1 Movie 01.avi ✎✎ Mavi düğme oynatma devam ederken kullanılabilir. ✎✎ Filmi dvml oyntm hatrltcs işlevi Ayarlar menüsünde Srkl oyn Son shn oyntmy dvm edr. Açık olarak ayarlanırsa, bir film dosyasını oynatmayı sürdürdüğünüzde bir açılır mesaj görüntülenecektir. Srkl oyn E Duraklat L Atla T Araçlar R Dön SUM Müzik Müzik Çalma

Müzik seçeneğini seçmek için ◄ veya ► düğmesine basın, ardından Media Play menüsünde ENTERE düğmesine basın.

Dosya listesinde istediğiniz dosyayı seçmek için, ◄/►/▲/▼ düğmesine basın.

ENTERE düğmesine veya (Oynat) düğmesine basın. Oynt Lstsi –– Müziği oynatılırken, ◄ ve ► düğmesini kullanarak arama yapabilirsiniz. –– (REW) ya da µ (FF) düğmeleri, oynatma işlemi sırasında çalışmaz. ✎✎Yalnızca MP3 ve PCM dosya uzantılı dosyaları görüntüler. Diğer I Love You Jhon I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer 01:10 / 04:02 Music 4 No Singer Music 5 No Singer E Duraklat L Atla T Araçlar R Dön SUM dosya uzantıları, aynı USB aygıtına kaydedilmiş olsalar bile görüntülenmez. ✎✎MP3 dosyalarını çalarken ses garip geliyorsa, Ses menüsünde Ekolayzer ayarını yapın. (Aşırı değiştirilmiş MP3 dosyalarında ses sorunu olabilir.) Fotolar Fotoğraf (ya da Slayt Gösterisi) İzleme

Fotolar seçeneğini seçmek için ◄ veya ► düğmesine basın, ardından Media Play menüsünde ENTERE düğmesine basın.

Dosya listesinde istediğiniz dosyayı seçmek için, ◄/►/▲/▼ düğmesine basın.

Normal Image1024.jpg 1024x768 2010/2/1 3/15 ENTERE düğmesine veya (Oynat) düğmesine basın. –– Bir fotoğraf listesi görüntülenirken, slayt gösterisini başlatmak için (Play) / ENTERE düğmesine basın. –– Slayt gösterisi için dosya listesi bölümündeki tüm dosyalar kullanılır. –– Slayt gösterisi sırasında, dosyalar geçerli olarak gösterilenden başlayarak sıra ile görüntülenir. SUM E Duraklat L Önceki/İleri T Araçlar R Dön ✎✎Fon Müziği ayarı Açık olarak ayarlandıysa, Slayt Gösterisi sırasında müzik dosyaları otomatik olarak oynatılır. ✎✎BGM Modu, BGM yüklemeyi bitirene kadar değiştirilemez.

¦¦ Birden Fazla Dosyayı Oynatma

İstediğiniz dosyayı seçmek için, dosya listesinde Sarı düğmeye basın.

Birden çok dosya seçmek için yukarıdaki işlemi tekrar edin. Videolar Movie 01.avi ✎✎ NOT Movie 03.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 06.avi Movie 09.avi Jan.10.2010 Movie 10.avi Jan.10.2010 TOOLS düğmesine basın ve Seçilen İçerikleri Oynat seçeneğini seçin. SUM Jan.10.2010 Movie 08.avi Jan.10.2010 basın ve Tüm seçimleri kaldır öğesini seçin. 1/1 Sayfa Movie 02.avi Jan.10.2010 xx Seçilen dosyaların solunda c işareti görünür. xx Bir seçimi iptal etmek için, Sarı düğmeye tekrar basın. xx Tüm dosya seçimlerini iptal etmek için TOOLS düğmesine

2 dsyrı seçildi /Movie 01.avi Gelişmiş Özellikler Seçili video/müzik/fotoğraf dosyalarını oynatma Cihazı Değiştir Jan.10.2010 Seçim Sıralama T Araçlar Seçili video/müzik/fotoğraf dosya grubunu oynatma

Bir dosya listesi görüntülendiğinde, istediğiniz grupta herhangi bir dosyaya gidin.

TOOLS düğmesine basın ve Geçerli Grubu Oynat seçeneğini seçin. ¦¦ Media Play Ek İşlevi Dosya listesini sıralama Dosyaları sıralamak için, dosya listesinde Mavi düğmeye basın. Kategori Videolar Müzik Fotolar Temel Görünüm Tüm klasörü gösterir. Klasörü seçerek fotoğrafı görüntüleyebilirsiniz. İşlemler

Başlık Simge/Numara/Alfabetik/Özel sıraya göre dosya başlığını sıralar ve görüntüler.

Tercih Dosyayı tercihe göre sıralar ve görüntüler. Yeşil düğmeyi kullanarak dosya listesinde dosya tercihini değiştirebilirsiniz.

En Son Tarih Dosyaları en geç tarihe göre sıralar ve görüntüler.

En Erken Tarih Dosyaları en erken tarihe göre sıralar ve görüntüler.

Sanatçı Müzik dosyalarını sanatçıya göre alfabetik sırada sıralar.

Albüm Müzik dosyalarını albüme göre alfabetik sırada sıralar.

Tür Müzik dosyalarını türe göre sıralar.

Atmosfer Müzik dosyalarını atmosfere göre sıralar. Müzik atmosfer bilgilerini değiştirebilirsiniz.

Aylık Fotoğraf dosyalarını aya göre sıralar ve görüntüler. Yıldan bağımsız olarak yalnızca aya (Ocaktan Aralığa) göre sıralar.

2010-03-02 오전 10:44:39 Gelişmiş Özellikler Video/Müzik/Fotoğraf Oynatma Seçeneği menüsü Bir dosya oynatırlen, TOOLS düğmesine basın. Kategori İşlemler Videolar Müzik Fotolar Başlık Doğrudan diğer dosyaya gidebilirsiniz.

Tekrar Modu Film ve müzik dosyalarını tekrar tekrar çalabilirsiniz.

Resim Boyutu Resim boyutunu tercihe göre ayarlayabilirsiniz.

Resim Ayarı Resim ayarını yapabilirsiniz. (s. 15, 16, 17)

Ses Ayarları Ses ayarını yapabilirsiniz. (s. 17, 18, 19)

Altyazı Ayarı Video dosyasını Altyazıyla oynatabilirsiniz. Bu işlev yalnızca altyazılar video dosyasıyla aynı dosya adına sahip olduğunda kullanılabilir.

Slayt Gösterisini Durdur / Slayt Gösterisini Başlat Bir Slayt Gösterisini başlatabilir ya da durdurabilirsiniz. Slayt Gösterisi Hızı Slayt gösterisi sırasında slayt gösterisi hızını seçebilirsiniz.

Fon Müziği Bir Slayt Gösterisini izlerken, fon müziğini ayarlayabilir ve seçebilirsiniz.

Zoom Resimleri tam ekran modunda yakınlaştırabilirsiniz.

Döndür Resimleri tam ekran modunda döndürebilirsiniz. Bilgi Oynatılan dosya hakkında ayrıntılı bilgileri görebilirsiniz.

Ayarlar Kurulum Menüsünü Kullanma ■■ Filmi dvml oyntm hatrltcs (Yürütme Devam) (Açık / Kapalı): Filmi kaldığı yerden oynatma işlevi için açılan yardım mesajını görüntülemek için seçin. ■■ DivX® VOD kayıt kodunu alın: TV'nin onaylı kayıt kodunu gösterir. DivX web sitesine bağlanır ve kişisel bir hesapla kayıt kodunu kaydederseniz, VOD kayıt dosyasını indirebilirsiniz. Media Play'i kullanarak VOD kaydını oynatırsanız kayıt tamamlanır. ✎✎ DivX® VOD hakkında daha fazla bilgi için "www.DivX.com" adresini ziyaret edin. ■■ DivX® VOD devre dışı bırakma kodunu alın: DivX® VOD kayıtlı değilken, kayıt devre dışı bırakma kodu görüntülenir. DivX® VOD kaydedildiğinde bu işlevi yürütürseniz, geçerli DivX® VOD kaydı devre dışı bırakılır. ■■ Bilgi: Bağlı aygıtın bilgilerini görüntülemek için seçin.

Anynet+ Anynet+, Anynet+ özelliğini destekleyen bağlı tüm Samsung cihazlarını Samsung TV'nizin uzaktan kumandası ile kumanda etmenizi sağlar. Anynet+ sistemi yalnızca Anynet+ özelliği olan Samsung cihazları ile kullanılabilir. Samsung cihazınızda bu özelliğin olup olmadığından emin olmak için üstünde bir Anynet+ logosu olup olmadığını kontrol edin. Ev Sinemasına bağlamak için Ev Sineması TV Arka Paneli Anynet+ Aygıt 1 Gelişmiş Özellikler Anynet+ nedir? t Anynet+ Aygıt 2, 3, 4 Optik Kablo HDMI Kablosu HDMI Kablosu HDMI Kablosu

Bir HDMI kablosu kullanarak TV'nin HDMI IN (1(DVI), 2, 3 veya 4) jakını karşılık gelen Anynet+ cihazının HDMI OUT jakına bağlayın.

HDMI kablosunu kullanarak ev sinemasının HDMI IN jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın. ✎✎NOT xx TV'nizdeki DIGITAL AUDIO OUT (OPTICAL) jakı ile Ev Sinemasındaki Dijital Ses Girişi arasına optik kablo bağlayın. xx Yukarıdaki bağlantıyı izlerken Optik jak yalnızca 2 kanal ses çıkışı verir. Yalnızca Ev Sineması'nın Ön Sol ve Sağ hoparlörleri ile subwoofer'dan ses duyacaksınız. 5.1 kanal ses dinlemek istiyorsanız, DVD / Uydu Alıcısındaki (örn. Anynet Cihazı 1 ya da 2) DIGITAL AUDIO OUT (OPTICAL) jakını TV'ye değil doğrudan Amplifikatör ya da Ev Sinemasına bağlayın. xx Yalnızca bir Ev Sineması bağlayın. xx Bir Anynet+ cihazını HDMI kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. xx Anynet+ sistemini destekleyen AV cihazı, Standby (Bekleme) ya da On (Açık) durumdayken Anynet+ çalışır. xx Anynet+ toplamda en fazla 12 AV cihazları destekler. Aynı türden en fazla 3 cihazı bağlayabileceğinizi unutmayın. Türkçe [UC5100]BN68-02656A-00L06.indb 37

2010-03-02 오전 10:44:40 Gelişmiş Özellikler Anynet+ Menüsü Anynet+ menüsü, TV'ye bağlı Anynet+ cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir. Anynet+ Menüsü TV'yi görüntüle Cihaz Listesi (cihaz_adı) MENU (cihaz_adı) INFO Kaydediliyor: (*kaydedici) Kaydı Durdur: (*kaydedici) Alıcı Açıklama Anynet+ modunu TV yayın modu olarak değiştirir. Anynet+ cihaz listesini görüntüler. Bağlı cihaz menülerini gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin disk menüsü görünecektir. Bağlı cihazın oynatma menüsünü gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin oynatma menüsü görünecektir. Hemen kaydediciyi kullanarak kaydı başlatır. (Bu yalnızca kayıt işlevini destekleyen cihazlar için geçerlidir.) Kaydı durdurur. Ses alıcıdan çalınır. Birden fazla kayıt cihazı bağlı ise, bunlar (*kaydedici) olarak gösterilir ve yalnızca bir kayıt cihazı bağlıysa (*cihaz_adı) şeklinde temsil edilir. ¦¦ Anynet+ Kurulumu ■■ Kurulum Anynet+ (HDMI-CEC) (Kapalı / Açık): Anynet+ İşlevini kullanmak için, Anynet+ (HDMI-CEC) Açık olarak ayarlanmalıdır. ✎✎ Anynet+ (HDMI-CEC) işlevi devre dışı bırakıldığında, tüm Anynet+ ile ilgili işlemler devre dışı kalır. Otomatik Kapatma (Hayır / Evet): TV kapanınca bir Anynet+ Cihazını otomatik olarak kapanacak şekilde ayarlar. ✎✎ Anynet+ işlevinin kullanılması için etkin kaynağın TV'nin TV olarak ayarlanması gerekir. ✎✎ Bir harici cihaz kayıt yapmaya hala devam etse bile, kapatılabilir. ¦¦ Anynet+ Cihazları arasında geçiş yapma

TV'ye bağlı Anynet+ cihazları listelenir.

Bir cihaz seçin ve ENTERE düğmesine basın. Seçilen cihaza geçebilirsiniz. ✎✎ İstediğiniz bir cihazı bulamıyorsanız, listeyi yenilemek için Kırmızı düğmeye basın. ✎✎ Yalnızca Anynet+ (HDMI-CEC) Uygulama menüsünde Açık olarak ayarlandığında, Cihaz Listesi menüsü görüntülenir. xx Seçilen cihaza geçiş yapılması 2 dakika kadar sürebilir. Geçiş işlemi sırasında işlemi iptal edemezsiniz. xx Harici giriş modunu SOURCE düğmesine basarak seçtiyseniz, Anynet+ işlevini kullanamazsınız. Cihaz Listesi seçeneğini kullanarak bir Anynet+ cihazına geçiş yaptığınızdan emin olun. ¦¦ Kaydediliyor Bir Samsung kaydedici kullanarak bir TV Programının kaydını yapabilirsiniz.

1. Kaydediliyor seçeneğini seçin.

✎✎ İkiden fazla kayıt cihazı olduğunda xx Birden çok kayıt cihazı bağlandığında, kayıt cihazları listelenir. Cihaz Listesi seçeneğinde bir kayıt cihazı seçin. ✎✎ Kayıt cihazı görüntülenmediğinde Cihaz Listesi seçeneğini seçin ve cihazları aramak için Kırmızı düğmeye basın.

Çıkmak için EXIT düğmesine basın. ✎✎ Kayıt akışlarını Kaydediliyor: (cihaz_adı) seçimini yaparak kaydedebilirsiniz. ✎✎ (REC) düğmesine basıldığında o anda izlediğiniz şey kaydedilecektir. Başka bir cihazdan video izliyorsanız cihazdaki video kaydedilir. ✎✎ Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Bir anteni bir kayıt cihazına doğru şekilde bağlamak için kayıt cihazının kullanıcı kılavuzuna başvurun.

¦¦ Bir Alıcı üzerinden dinleme

Çıkmak için EXIT düğmesine basın. ✎✎ Alıcınız yalnızca sesi destekliyorsa cihaz listesinde görünmeyebilir. ✎✎ Alıcı, alıcının optik giriş jakını TV'nin DIGITAL AUDIO OUT (OPTICAL) jakına doğru şekilde bağladığınızda çalışacaktır. ✎✎ Alıcı (örn. Ev Sineması) Açık olarak ayarlandığında TV’nin Optik jakından çıkan sesi duyabilirsiniz. TV bir DTV (anten) sinyali görüntülediğinde, TV, 5.1 kanal sesini alıcıya gönderir. Kaynak, DVD gibi bir dijital bileşen olduğunda ve TV'ye HDMI aracılığıyla bağlandığında, alıcıdan yalnızca 2 kanal ses duyulur. Gelişmiş Özellikler TV Hoparlörü yerine bir alıcı (örn. Ev Sineması) yoluyla ses dinleyebilirsiniz.

1. Alıcı seçeneğini seçin ve Açık olarak ayarlayın.

✎✎NOT xx Anynet+ cihazlarını, yalnızca TV uzaktan kumandasıyla kontrol edebilirsiniz, TV'nin üzerindeki düğmeleri kullanarak kontrol edemezsiniz. xx TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet+ cihazını yeniden seçin. xx Anynet+ işlevleri diğer üreticilerin ürünleri için çalışmaz. ¦¦ Anynet+ için Sorun Giderme Sorun Anynet+ çalışmıyor. Olası Çözüm

Anynet+ sistemini başlatmak istiyorum.

Cihazın bir Anynet+ cihazı olup olmadığını kontrol edin. Anynet+, yalnızca Anynet+ cihazlarını destekler. Yalnızca bir alıcı (ev sineması) bağlayın. Anynet+ cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin. Anynet+ cihazının Video/Ses/HDMI kablo bağlantılarını kontrol edin. Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin. Cihazın Anynet+ özel uzaktan kumandası olup olmadığını kontrol edin. Anynet+ belirli koşullarda çalışmaz. (Kanallar aranırken, Media Play veya Plug & Play (Başlangıç Kurulum) çalışırken, vb.) HDMI kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya TV'nizi yeniden başlatın. Anynet+ cihazının Anynet+ İşlevinin açık olduğunu kontrol edin. Anynet+ cihazının TV'ye düzgün bağlanıp bağlanmadığını ve Anynet+ (HDMI-CEC) öğesinin Anynet+ Kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. Anynet+ menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın. Anynet+ sisteminden çıkmak istiyorum.

Anynet+ menüsünde TV'yi Görüntüle seçimini yapın. TV uzaktan kumandasında SOURCE düğmesine basın ve Anynet+ cihazları dışında bir cihaz seçin. TV modunu değiştirmek için P >/< ve PRE-CH düğmelerine basın. (Kanal düğmesinin yalnızca kanal ayarcısı gömülü Anynet+ cihazı bağlı olmadığında çalıştığını unutmayın.) Ekranda “Anynet+ cihazına bağlanılıyor...” mesajı görüntülenir.

Anynet+ yapılandırırken ya da izleme moduna geçiş yaparken uzaktan kumandayı kullanamazsınız. Anynet+ ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın. Anynet+ cihazı oynatılmıyor.

Plug & Play (Başlangıç Kurulum) yürütülüyorken oynatma işlevini kullanamazsınız. Bağlanmış cihaz görüntülenmiyor.

Cihazın Anynet+ işlevlerini destekleyip desteklemediğini kontrol edin. HDMI kablosunun düzgün bağlanıp bağlanmadığını kontrol edin. Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. Anynet+ cihazlarını tekrar arayın. Bir Anynet+ cihazını yalnızca HDMI kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. HDMI kablosu veya güç kablosu bağlantısının kesilmesi veya elektrik kesintisi gibi normal olmayan bir durumla sonlanmışsa, lütfen cihaz taramasını tekrarlayın.

TV Programı kaydedilemiyor.

Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin. TV sesi alıcıdan çıkmıyor.

TV ve alıcı arasına optik kabloyu bağlayın. Türkçe [UC5100]BN68-02656A-00L06.indb 39

2010-03-02 오전 10:44:40 Gelişmiş Özellikler AllShare Mesaj / Medya / ScreenShare ¦¦ AllShare Hakkında AllShare TV'nizi, cem telefonlarını ve uygun diğer aygıtları bir ağ üzerinden bağlar. TV'nizde, tüm aramaları, SMS mesajlarını ve cep telefonlarınızda ayarlanmış tüm programları görüntüleyebilirsiniz. Ayrıca, video, fotoğraf ve müzik de dahil olmak üzere cep telefonunuzda veya diğer aygıtlarda (PC'niz gibi) kayıtlı ortam içeriklerini ağ aracılığıyla TV'de kontrol ederek oynatabilirsiniz. Bunun yanı sıra, TV'nizi bir web sayfasına gözatarken cep telefonunuzun monitörü olarak da kullanabilirsiniz. ✎✎Daha fazla bilgi için, “www.samsung.com” adresini ziyaret edin veya Samsung çağrı merkeziyle iletişime geçin. Mobil aygıtlar için ek yazılık yüklemesi gerekebilir. Ayrıntılar için, her bir cihazın kullanıcı kılavuzuna bakın. ¦¦ AllShare Kurulumu Mesaj, Medya veya ScreenShare işlevini kullanmak için bu TV ile ayarlanmış cep telefonlarının veya bağlı aygıtların bir listesini görüntüler. ✎✎Medya işlevi, AllShare özelliğini destekleyen diğer cep telefonlarında da mevcuttur. ■■ İz vrld / Rddedid: Cep telefonuna izin verir veya cep telefonunu engeller. ■■ Sil: Cep telefonunu listeden siler. ✎✎ Bu işlev yalnızca cep telefonunun adını listeden siler. Seçilen mobil cihaz açılırsa veya TV'ye bağlanmaya çalışılırsa, listede tekrar görüntülenebilir. Mesaj İşlevini Kullanma Bu işlevi kullanarak, TV izlerken gelen aramaları, SMS mesajlarını ve cep telefonunda ayarlı zamanlamaları alarm penceresinden görebilirsiniz. ✎✎NOT xx Alarm penceresini devre dışı bırakmak için, Mesaj işlevini AllShare Kurulumunda Kapalı olarak ayarlayın. Kurulum ■■ Mesaj (Açık / Kapalı): Mesaj işlevini etkinleştirir veya devre dışı bırakır (aramalar, SMS mesajları ve cep telefonlarınızda ayarlanmış tüm programlar). ■■ Medya (Açık / Kapalı): Medya işlevini etkinleştirir veya devre dışı bırakır. Medya işlevi açıldığında, bir cep telefonundan veya AllShare özelliğini destekleyen başka bir cihazdan video, fotoğraf, müzik oynatır. ■■ ScreenShare (Açık / Kapalı): Cep telefonunu uzaktan kumanda olarak kullanmak için ScreenShare işlevini etkinleştirir veya devre dışı bırakır. ■■ TV adı: TV adını ayarlar, böylece mobil bir cihazda kolayca bulabilirsiniz. ✎✎ Kllnc Girişi seçeneğini seçerseniz, TV adını OSK (On Screen Keyboard) ile yazabilirsiniz. AllShare™ 3/7 Kurulum Mesaj : Açık Mesaj Medya : Açık Medya ScreenShare : Açık ScreenShare TV adı : Ev TV'si xx Tamam seçildiyse veya mesaj üç kez görüntülendikten sonra Tamam seçilmezse, mesaj silinir. Mesaj cep telefonundan silinmez. xx Media Play vb. bazı uygulamaları kullanırken bir alarm penceresi görüntülenebilir. Mesajın içeriğini görüntülemek için, TV görüntüleme moduna geçin. xx Bilinmeyen bir cep telefonundan bir mesaj görüntülenirken, cep telefonunu AllShare özelliğindeki mesaj menüsünde seçin ve telefonu engellemek için Rddedid seçeneğini seçin. Mesaj Görünümü TV seyrederken yeni bir SMS mesajı gelirse alarm penceresi görünür. OK düğmesini tıklatırsanız, mesajın içeriği görüntülenir. Cep telefonunuzdaki SMS mesajlarının görüntülenme ayarlarını yapılandırabilirsiniz. Yöntemler için, cep telefonunuzun kılavuzuna bakın.

✎✎ Bazı karakter türleri boş olarak veya bozuk olarak görüntülenebilir. E Seçim R Geri e Çıkış Kurulum R Geri

Türkçe [UC5100]BN68-02656A-00L06.indb 40 2010-03-02 오전 10:44:41 Screenshare bazı web sayfalarını cep telefonunda sağlandığı gibi görüntüler. ScreenShare işlevini kullanarak, bir cep telefonunda kayıtlı çeşitli içerikleri açabilirsiniz. Örneğim, sağ taraftaki görüntü bir cep telefonundan içeriklere erişim sayfasını görüntüler. Cep telefonunun çeşitli dosyalarını okuyabilir, rehberi ve takvimi TV üzerinde görüntüleyebilirsiniz. Ayrıca, rehberde bir kişiyi arayabilir veya SMS gönderebilirsiniz. Program Alarmı TV seyrederken, alarm penceresi kayıtlı olayı göstermek için görünür. Cep telefonunuzdaki program içeriklerinin görüntülenme ayarlarını yapılandırabilirsiniz. Yöntemler için, cep telefonunuzun kılavuzuna bakın.

✎✎ Bazı özel karakterler boş olarak veya bozuk olarak görüntülenebilir. ✎✎NOT Gelişmiş Özellikler ScreenShare İşlevini Kullanma TV seyrederken aranırsanız alarm penceresi görünür.

Arama Geldi Alarmı xx Samsung cep telefonunda, ScreenShare yüklü olmalıdır ve destekleyici uygulama çalıştırılmalıdır; böylece ScreenShare işlevini kullanabilirsiniz. Medya İşlevini Kullanma Cep telefonundan gönderilen ortam içeriğinin (videolar, fotoğraflar, müzik) TV'nizde görüntüleneceğini kullanıcıya bildiren bir alarm penceresi görünür. İçerik alarm penceresi göründükten 3 saniye sonra otomatik olarak oynatılır. Alarm penceresi görünürken RETURN veya EXIT düğmesine basarsanız, ortam içerikleri oynatılmaz. ✎✎NOT xx Uzaktan kumanda üzerinde kullanılabilir düğmeler her bir sayfada farklılık gösterebilir. xx Doc Viewer doc formatındaki dosyaları okuyabilir, ancak değiştiremez. xx Ekran görünümü bağlı cihaza bağlı olarak farklılık gösterebilir. My Mobile xx Ortam işlevi ilk kez çalıştırılıyorsa, uyarı açılır pencereleri görüntülenir. İzn ver seçeneğini seçmek için ENTERE düğmesine basın, ardından bu aygıt üzerinde Ortam işlevini kullanabilirsiniz. "Bilinmeyen Cihaz 0" ortam dosyasını oynatmak için izin istiyor. Ortam dosyasının aygıtınızda oynatılmasına izin vermek istiyorsanız lütfen "İzn ver" aksi halde "Reddet" tuşuna basın. Bu özelliğin ayarlarını "AllShare Kurulum" içerisinde de değiştirebilirsiniz (veya sıfırlayabilirsiniz). Uyarı: Aygıtınız güvenli olmayan veya bilinmeyen bir ağa bağlanmışsa istenmeyen veya uygunsuz içerikler oynatılabilir. Ağ kimliğinden veya içerik uygunluğundan emin değilseniz, oynatma isteğini “İzn ver” yapmamanızı öneriyoruz. İzn ver Reddet xx Cep telefonundan ortam içeriği aktarımını kapatmak için, Medya seçeneğini AllShare kurulumda Kapalıolarak ayarlayın. xx İçerik çözünürlüğe ve formata bağlı olarak TV'nizde oynatılamayabilir. Contacts Calendar Doc Viewer E Seçim Dön TV’nizi basit bir şekilde kontrol etmek için Samsung telefonunuzu kullanma Bu özelliği kullanmadan önce, ScreenShare işlevlerini destekleyen bir Samsung cep telefonu bağlamalısınız. TV'yi cep telefonunuzla çalıştırırken, yalnızca POWER, Y, P</> ve MUTE düğmeleri desteklenir. ✎✎Cep telefonunda herhangi bir kumada düğmesine (kanal veya ses düzeyi) basılı tutsanız bile, değer bir birim yukarı veya aşağı gider. xx ENTERE ve ◄ / ► düğmeleri ortam içeriğine bağlı olarak çalışmayabilir. xx Mobil cihazı kullanarak ortam oynatmayı kontrol edebilirsiniz. Ayrıntılar için, her bir cep telefonunun kullanıcı kılavuzuna bakın. xx Ortam içeriklerini PC'nizden oynatmak istiyorsanız, ana AllShare ekranındaki PC simgesini tıklatın. Ardından, TV’nin Media Play menüsü otomatik olarak değişir. Daha fazla bilgi için “Media Play” kısmına bakın (s. 30). Türkçe [UC5100]BN68-02656A-00L06.indb 41

2010-03-02 오전 10:44:41 Diğer Bilgiler Analog Kanal Teletekst Özelliği Teletekst hizmetinin dizin sayfasında nasıl kullanılacağıyla ilgili bilgiler bulunur. Teletekst Bilgilerinin düzgün bir şekilde görüntülenmesi için kanal alışının düzenli olması zorunludur. Aksi takdirde bilgiler eksik olabilir ya da bazı sayfalar görüntülenmeyebilir. ✎✎Uzaktan kumandanın sayısal tuşlarına basarak Teletekst sayfalarını değiştirebilirsiniz. 1 / (Teletekst açık/karışık): Geçerli kanal için Teletekst modunu etkinleştirir. Teleteksti, normal yayın ekranının üzerinde görüntülemek için iki kez basın. 2 8 (kayıt): Teletekst sayfalarını kaydeder. 3 4 (boyut): Ekranın üst yarısında çift boyutta teleteksti görüntüler. Metni ekranın alt yarısına taşımak için, yeniden basın. Normal görünüm için, bir kez daha basın. 4 9 (tut): Otomatik olarak izlenen birkaç ikincil sayfalar olması durumundai ekranı geçerli sayfada tutar. Geri almak için, yeniden basın. 5 Renkli düğmeleri (kırmızı, yeşil, sarı, mavi): Yayın şirketi FASTEKST sistemini kullanıyorsa, Teletekst sayfasındaki çeşitli konuların renkleri farklıdır ve bu konular renk düğmeleri basılarak seçilebilir. Tercih ettiğiniz konuya karşılık gelen renge basın. Yeni bir renk kodlu sayfa görüntülenir. Öğeler aynı şekilde seçilebilir. Önceki ya da sonraki sayfayı görüntülemek için, ilgili renkli düğmeye basın. 6 0 (mod): Teletekst modunu (LIST/ FLOF) seçer. LIST modunda basılırsa, modu Liste kaydetme modu olarak değiştirir. Liste kaydetme modunda, 8 (kaydet) düğmesine basarak teletekst sayfasını listeye kaydedebilirsiniz. 7 1 (alt sayfa): Mevcut alt sayfaları görüntülemek için kullanılır.

2 (sayfa yukarı): Sonraki Teletekst sayfasını görüntüler. 3 (sayfa aşağı): Önceki Teletekst sayfasını görüntüler. 6 (dizin): Teleteksti görüntülerken istediğiniz zaman dizin (içindekiler) sayfasını görüntüler. 5 (açıkla): Gizli metinleri (örneğin, yarışma oyunları yanıtlarını) görüntüler. Normal ekranı görüntülemek için, yeniden basın. 7 (iptal): Teletekst ekranını normak yayınla birleştirmek için küçültür.

CH LIST Tipik Teletekst sayfası MENU

İçindekiler Seçilen sayfa numarası. Yayın yapan kanalın adı. Geçerli sayfa numarası ya da arama göstergeleri. Tarih ve saat. Metin. Durum bilgileri. FASTEKST bilgileri. Türkçe [UC5100]BN68-02656A-00L06.indb 42 2010-03-02 오전 10:44:42

Kabloların Montajı Diğer Bilgiler Stand Tipi Kablo bağlantısı içindeki kabloları, saydam standdan görülmeyecek şekilde sarın.

Duvara Monteli Tip ✎✎Kabloları düzenlerken çok sert bir şekilde çekmeyin. Aksi halde ürünün bağlantı terminallerine hasar verebilirsiniz. Türkçe [UC5100]BN68-02656A-00L06.indb 43

2010-03-02 오전 10:44:43 Diğer Bilgiler Duvara Montajının Takılması Kapatma Braketinin Montajı TV'yi duvara monte ederken, Kapatma Braketini gösterildiği gibi takın. Kapatma Braketi Güç Kablosunu Takma TV'yi duvara monte ederken, Güç Kablosunu gösterildiği gibi takın.

Vidaları, yukarıdaki ilk resimde gösterildiği gibi çıkarın.

Güç kablosu kelepçesini güç kablosuna takın.

Çıkarılan vidayı kullanarak, güç kablosu kelepçesin gösterildiği gibi TV'ye monte edin. Duvara Montaj kitini takmadan önceki hazırlık Durum A. SAMSUNG Duvara Montaj Kitinin takılması

Durum B. Diğer şirketin Duvar Askısının takılması

Bir duvara montaj kiti takmak için Tutucu Halkayı kullanın 1. Duvara Montaj Kitinin Takılması Duvara montaj kiti (ayrı satılır) TV'nin duvara monte edilmesini sağlar. Duvara montaj kitinin takılmasıyla ilgili daha fazla bilgi için, duvara montaj ile birlikte verilen talimatlara bakın. Duvara montaj braketini takarken yardım için bir teknisyenle görüşün. Samsung Electronics, TV'yi kendiniz monte etmeyi seçtiğinizde kendinize ya da başkalarına vereceğiniz hasarlardan sorumlu değildir.

Duvar Montaj Kiti Teknik Özellikleri (VESA) Duvara montajınızı zemine dik olacak şekilde sağlam bir duvara monte edin. Diğer bina malzemelerine takarken lütfen en yakınızdaki bayi ile görüşün Tavana veya eğik bir duvara monte edilirse, düşebilir ve ciddi kişisel yaralanmaya neden olabilir. ✎✎NOT xx Duvara montaj kitlerinin standart boyutları aşağıdaki tabloda gösterilmiştir. xx Duvara montaj kitimizi satın alırken, ayrıntılı bir kurulum kılavuzu ve montaj için gerekli tüm parçalar sağlanır. xx VESA standart vida teknik özelliklerine uymayan vidalar kullanmayın. xx Standart boyuttan daha uzun olan veya VESA standart vida teknik özelliklerine uymayan vidalar kullanmayın. Çok uzun Diğer Bilgiler ✎✎Duvara montaj kiti tedarik edilmez, ayrı olarak satılır. vidalar TV setinin iç kısmının hasar görmesine neden olabilir. xx VESA standardı vida özelliklerine uymayan duvar montajı için, vidaların uzunluğu duvara montaj teknik özelliklerine bağlı olarak değişebilir. xx Vidaları çok fazla sıkmayın, bu ürüne hasar verebilir ve ürünün düşerek kişisel yaralanmaya neden olmasına yol açabilir. Samsung bu tür kazalardan sorumlu değildir. xx VESA olmayan veya belirtilmemiş duvar montajı kullanıldığında veya müşteri yükleme yönergelerine uymadığında, Samsung, ürünün zarar görmesinden veya yaralanmalardan sorumlu değildir. xx TV'yi 15 derecelik eğimden daha fazla eğimde monte etmeyin. Ürün Ailesi LED-TV [Aşırı İnce] inç VESA Tek. Öz. (A * B) Standart Vida 19~22 75 X 75

Duvara Montaj Kitinizi TV'niz açıkken kurmayın. Elektrik çarpması sonucunda kişisel yaralanmaya neden olabilir. Türkçe [UC5100]BN68-02656A-00L06.indb 45

2010-03-02 오전 10:44:45 Diğer Bilgiler Hırsıza Karşı Kensington Kilidi Kensington Kilidi Samsung tarafından sağlanmaz. Kensington kilidi, televizyonu halka açık bir ortamda kullanıyorsanız, sistemi fiziksel olarak sabitlemek için kullanılan bir aygıttır. Üreticiye bağlı olarak, görünüm ve kilitleme yöntemi resimde gösterilenden farklı olabilir. Doğru kullanım ek bilgiler için, Kensington Kilidiyle birlikte verilen kılavuza başvurun.

✎✎Lütfen TV’nin arkasındaki “K” simgesini bulun. Kensington yuvası “K”

simgesinin yanındadır. Kilitleme cihazını LED TV'deki Kensington yuvasına takın 1 ve aşağıdaki şekil 2 de gösterildiği gibi döndürün .

Kensington kilidi kablosunu 3 takın.

Kensington Kilidini masa veya ağır bir sabit nesneye sabitleyin.

<İsteğe bağlı> ✎✎Kilitleme cihazının ayrıca satın alınması gerekmektedir. ✎✎Kensington yuvasının konumu, TV modeline bağlı olarak farklılık gösterebilir. TV'yi Duvara Sabitleme Dikkat: TV'yi çekme, itme veya üzerine çıkma TV'yi düşürebilir. Özellikle çocuklarınızın TV'ye asılmamasına veya TV'nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir ve ciddi yaralanmalara veya ölüme neden olabilir. Güvenlik Notundaki tüm güvenlik önlemlerine uyun. Birimin daha dengeli ve güvenli durması için, düşmeyi önleyici cihazı aşağıda olduğu gibi takın. ¦¦ TV'nin Düşmesini Önlemek için:

Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların, duvara sağlam bir şekilde takıldıklarını onaylayın. ✎✎ Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir. ✎✎ Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen bunları ayrı olarak satın alın.

TV'nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha sonra, yeniden TV'ye takıp sıkıştırın. ✎✎ Vidalar ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere uygun vidaları alın. ✎✎ Vida Özellikleri xx 19 ~ 22 inç için: M4 xx 23 ~ 65 inç için: M8

TV'ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha sonra, bağı sıkı bir şekilde bağlayın. ✎✎ NOT xx TV'yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin. xx Bağı, duvardaki sıkıştırıcı parçalar, TV'ye sabitlenen sıkıştırıcı Duvar parçalarla aynı hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz. xx TV'yi taşımadan önce bağı çözün.

Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün.

Sorun Giderme Sorunlar Çözümler ve Açıklamalar Görüntü Kalitesi Öncelikle, lütfen TV'nizin test görüntüyü düzgün bir şekilde görüntülediğini onaylamak için, Görüntü Testi işlemini gerçekleştirin. (MENU - Destek - Kendi Kendini Tanıma - Görüntü Testi öğesine gidin) (p. 22) Test görüntü düzgün bir şekilde görüntüleniyorsa, bozuk resmin nedeni kaynak veya sinyal olabilir. TV görüntüsü mağazada olduğu kadar iyi görünmüyor.

Resim bozuk: makro blok hatası, küçük blok, noktaralar, piksellenme

Bir analog kablo/set üstü kutuya sahipseniz, dijital set üstü kutuyu yükseltin. HD (yüksek tanımlı) görüntü kalitesi elde etmek için, HDMI veya Komponent kablolar kullanın. Kablolu TV/Uydu abonelikleri : Kanal hattındaki HD istasyonlarını deneyin. Anten bağlantısı: Otomatik program işlemi gerçekleştirdikten sonra HD istasyonlarını deneyin. ✎✎ Pek çok HD kanalı SD (Standart Tanımlı) içeriğinden daha yüksek kalitededir. Kablo/Set üstü kutu video çıkış çözünürlüğünü 1080i veya 720p olarak ayarlayın. TV'yi görüntülemekte olduğunuz sinyalin boyutuna ve tanımına bağlı olarak önerilen minimum mesafede izlediğinizden emin olun. Video içeriklerinin sıkıştırılması özellikle de spor programları ve aksiyon filmleri gibi hızlı hareket eden görüntüler üzerinde resim bozulmasına yol açabilir. Düşük sinyal düzeyi veya kötü kalite, resim bozulmasına yol açabilir. Bu TV'yle ilgili bir sorun değildir. Renk yanlış veya eksik.

Bir komponent bağlantısı kullanıyorsanız, komponent kabloların doğru jaklara bağlandığından emin olun. Yanlış veya gevşek bağlantılar renk sorunlarına ve boş bir ekrana neden olabilir. Yetersiz renk veya parlaklık mevcut.

TV menüsünde Görüntü seçeneklerini ayarlayın. (Görüntü modu / Renk / Parlaklık / Netlik) (s. 15) TV menüsünde Enrj. Tasarrufu seçeneklerini ayarlayın. (MENU - Görüntü - Eko Çözüm Enrj. Tasarrufu öğesine gidin) (s. 15) Varsayılan görüntü ayarlarını görüntülemek için görüntüyü sıfırlamayı deneyin. (MENU - Görüntü Resim Sıfırlama öğesine gidin) (s.16)

Ekranın kenarında noktalı satır var.

Resim boyutu Ekrana Sığdır olarak ayarlandıysa, 16:9 olarak değiştirin (s. 16). Kablo/set üstü kutu çözünürlüğünü değiştirin. Görüntü siyah beyaz.

AV komposit giriş kullanıyorsanız, video kablosunu (sarı) TV üzerindeki komponent girişi 1'in Yeşil jakına bağlayın. Kanallar değiştirilirken, resim donuyor veya bozuluyor ya da resim gecikiyor.

Kablo kutusuyla birlikte bağlandıysa, lütfen kablo kutusunu sıfırlamayı deneyin. AC kablosunu tekrar bağlayın ve kablo kutusu yeniden yükleninceye kadar bekleyin. Bu 20 dakika kadar sürebilir. Kablo kutusunun çıkış çözünürlüğünü 1080i veya 720p olarak ayarlayın.

Ses Kalitesi Öncelikle, lütfen TV'nizin ses seviyesinin düzgün bir şekilde çalıştığını onaylamak için, Ses Testi işlemini gerçekleştirin. (MENU - Destek- Kendi Kendini Tanıma - Ses Testi öğesine gidin) (s. 22) Ses seviyesi Tamamsa, ses sorunu kaynaktan veya sinyalden kaynaklanıyor olabilir. Hiç ses yok veya maksimum ses düzeyinde ses çok düşük.

Lütfen TV'nize bağlı harici cihazın ses düzeyini kontrol edin. Görüntü iyi, ancak ses yok.

Hoparlörü Seçin seçeneğini ses menüsünde TV Hoparlörü olarak ayarlayın (s. 18). Harici bir cihaz kullanıyorsanız, ses kablolarının TV'deki doğru ses giriş jaklarına bağlı olduğundan emin olun. Harici bir cihaz kullanıyorsanız, cihazın ses çıkış seçeneğini kontrol edin (örn. TV'nize bağlı bir HDMI'ye sahipseniz, kablo kutunuzun ses seçeneğini HDMI olarak değiştirmeniz gerekebilir). DVI - HDMI kablosu kullanıyorsanız, ayrı bir ses kablosu gerekir. TV'niz bir kulaklık jakına sahipse, takılı bir kulaklık olmadığından emin olun.

Hoparlörler garip bir gürültü yapıyor. Diğer Bilgiler TV'ye ilişkin herhangi bir sorunuz varsa, öncelikle bu listeye başvurun. Bu sorun giderme ipuçlarının hiçbiri işe yaramazsa, lütfen ‘www. samsung.com’ sitesini ziyaret edin ve ardından Destek düğmesini tıklatın veya bu kılavuzun arka sayfasında listelenen çağrı merkezi ile iletişime geçin.

Kablo bağlantılarını kontrol edin. Ses girişine bir video kablosu bağlanmadığından emin olun. Anten veya kablo bağlantıları için, sinyal kuvvetini kontrol edin. Düşük sinyal seviyesi ses bozukluğuna yol açabilir. TV açılmıyor.

AC güç kablosu fişinin duvardaki prize ve TV'ye düzgün bir şekilde takıldığından emin olun. Prizin çalıştığından emin olun. Sorunun uzaktan kumandayla ilgili olmadığını onaylamak için, TV'deki POWER düğmesine basmayı deneyin. TV açılırsa, aşağıdaki “Uzaktan kumanda çalışmıyor” bölümüne bakın. TV otomatik olarak kapanıyor.

Kapanış Ayarı ayarının Kurulum menüsünde Kapalı olarak ayarlandığından emin olun (s. 19). PC'niz TV'ye bağlıysa, PC güç ayarlarını kontrol edin. AC güç kablosu fişinin duvardaki prize ve TV'ye düzgün bir şekilde takıldığından emin olun. Bir anten veya kablo bağlantısından TV izlerken, TV hiç sinyal olmadığında 10 ~ 15 dakika sonra kapanır. Resim Yok, Video Yok Türkçe [UC5100]BN68-02656A-00L06.indb 47

2010-03-02 오전 10:44:46 Diğer Bilgiler Sorunlar Resim/Video yok. Çözümler ve Açıklamalar

Kablo bağlantılarını kontrol edin (TV'ye ve harici cihazlara bağlı tüm kabloları çıkarın ve tekrar takın). Harici cihazınızın (Kablo/Set Üstü Kutu, DVD, Blu-ray vb.) video çıkışını TV girişine yapılan bağlantılarla eşleşecek şekilde ayarlayın. Örneğin, bir harici cihaz çıkışı HDMI ise, TV'deki bir HDMI girişine bağlı olmalıdır. Bağlanan cihazların açık olduğundan emin olun. TV uzaktan kumandasının SOURCE düğmesine basarak TV'nin doğru kaynağını seçtiğinizden emin olun. RF(Kablo/Anten) Bağlantısı TV tüm kanalları almıyor.

Resim bozuk: makro blok hatası, küçük blok, noktaralar, piksellenme

Anten kablosunun doğru bir şekilde bağlandığından emin olun. Kanal listesine mevcut kanalları eklemek için, lütfen Plug & Play (Başlangıç Kurulum) işlemini deneyin. MENU - Kurulum - Plug & Play (Başlangıç kurulum) bölümüne gidin ve mevcut tüm kanallar kaydedilinceye kadar bekleyin (s. 7). Antenin düzgün bir şekilde konumlandırıldığını onaylayın. Video içeriklerinin sıkıştırılması özellikle de spor programları ve aksiyon filmleri gibi hızlı hareket eden görüntüler üzerinde resim bozulmasına yol açabilir. Düşük sinyal resim bozukluğuna yol açabilir. Bu TV'yle ilgili bir sorun değildir. PC Bağlantısı "Desteklenmeyen Mod" mesajı görüntüleniyor.

PC'nizin çıkış çözünürlüğünü ve frekansını TV tarafından desteklenen çözünürlüklere uygun olacak şekilde ayarlayın (s. 23). "PC", bir PC bağlı olmasa bile her zaman kaynak listesinde gösterilir.

Bu normaldir; "PC", bir PC'nin bağlı olup olmamasından bağımsız olarak her zaman kaynak listesinde gösterilir. Video var, ancak ses yok.

Bir HDMI bağlantısı kullanıyorsanız, PC'nizdeki ses çıkış ayarını kontrol edin.

Kablosuz ağı kullanmak için, Samsung Kablosuz USB güvenlik cihazı gerekiyor. Network Connection (Ağ Bağlantısının) Kablosuz olarak ayarlandığından emin olun (s. 26). TV'nin kablosuz bir IP paylaştırıcısına (yönlendirici) bağlandığından emin olun.

HD kanalları yüksek kalitede (4:3) içerik görüntülerken ekranın her iki tarafında siyah çubuklara sahip olur. TV'nizden farklı açı oranlarına sahip filmlerde üst ve alt kısımda siyah çubuklar görüntülenir. Harici cihazınızdaki ve TV'nizdeki resim boyutu seçeneklerini tam ekran olarak ayarlayın. Uzaktan kumanda çalışmıyor.

Uzaktan kumanda pillerini kutuplar (+/–) doğru yönde olacak şekilde değiştirin. Sensörün iletim penceresini uzaktan kumanda üzerinde temizleyin. Uzaktan kumandayı TV'den 1,5-2 m uzaktayken kullanmayı deneyin. Kablo/set üstü kutu uzaktan kumandası TV'yi açıp kapatmıyor veya ses düzeyini ayarlamıyor.

Kablo/Set üstü kutusu uzaktan kumandasını TV'yi çalıştıracak şekilde programlayın. SAMSUNG TV kodu için, Kablolu TV/Uydu kullanıcı kılavuzuna bakın. "Desteklenmeyen Mod" mesajı görüntüleniyor.

TV'nin desteklenen çözünürlüğünü kontrol edin ve harici cihazın çıktı çözünürlüğünü uygun şekilde ayarlayın. Bu kılavuzun 23. sayfasındaki çözünürlük ayarlarına bakın. TV'den plastik kokusu geliyor.

Bu koku normaldir ve zaman içinde geçecektir. TV Sinyal Bilgisi, Kendi Kendini Teşhis Testi menüsünde mevcut değildir.

Bu işlev yalnızca Anten/RF/Koaks bağlantılı dijital kanallar için mevcuttur (s. 22). TV yana eğiliyor.

Taban standını TV'den çıkarın ve tekrar takın. Stand tabanı montajı güçlük çıkarıyor.

TV'nin düzgün bir yüzeyde konumlandırıldığından emin olun. Vidaları TV'den çıkaramazsanız, mıknatıslı bir tornavida kullanın. Kanal menüsü gri. (mevcut değil)

Kanal menüsü yalnızca TV kaynağı seçili olduğunda mevcuttur. Ayarlarınız her 30 dakikada bir veya her TV kapatıldığında kaybolur.

TV Dükkan Demo modundaysa, ses ve resim ayarlarını her 30 dakikada bir sıfırlar. Dükkan Demo modunu, Plug & Play (Başlangıç kurulum) yordamındaki Evde Kullanım moduyla değiştirin. TV modunu seçmek için, SOURCE düğmesine basın, MENU → Kurulum → Plug & Play (Başlangıç Kurulum) → ENTERE bölümüne gidin (s. 7). Geçici ses veya görüntü kaybınız var.

Kablo bağlantılarını kontrol edin ve tekrar bağlayın. Ses veya video kaybı çok sıkı veya ince kablo kullanımı nedeniyle meydana gelebilir. Kabloların uzun süreli kullanım için yeterince esnek olduğundan emin olun. TV duvara monte edilmişse, 90 derecelik konektörlere sahip kablolar kullanmanızı öneririz. Ağ Bağlantısı (Modellere bağlı olarak) Kablosuz ağ bağlanamadı. Diğerleri Resim tam ekranda görüntülenmiyor.

Bu ürün tasarımının bir parçasıdır ve kusur değildir. PIP menüsü mevcut değil.

PIP işlevi, yalnızca bir HDMI, PC veya komponentler kaynağı kullanıyorsanız mevcuttur (s. 21). “Karışmış sinyal” veya “Sinyal yok/Güçsüz sinyal” mesajı görüntüleniyor.

Bir CAM CARD (CI/CI+) kullanıyorsanız, genel arayüz yuvasına takıldığını kontrol edin. Sorun devam ederse, CAM CARD'ı TV'den çıkarın ve yuvaya tekrar takın. TV'yi 45 dakika önce kapattınız ve tekrar açılıyor.

Bu normaldir TV siz TV izlerken yüklenen güvenlik duvarını güncellemek için OTA (Over The Air) işlevini kendiliğinden çalıştırır. Tekrarlanan resim/ses sorunu var.

Sinyali/kaynağı kontrol edin ve değiştirin. Taban standındaki lastik minden pedleri ve bazı eşyaların üst kısmı arasına bir reaksiyon gerçekleşebilir.

2010-03-02 오전 10:44:46 Diğer Bilgiler Teknik Özellikler Doğal panel 1920 x 1080 @ 60 Hz Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı TV Sistemi Renk/Video Sistemi 10°C - 40°C (50°F - 104°F) %10 ile %80 arası, yoğunlaşmayan -20°C - 45°C (-4°F - 113°F) %5 ile %95 arası, yoğunlaşmayan Analog: B/G, D/K, L, I (Ülke seçiminize bağlı olarak) Dijital: DVB-T/DVB-C Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Dijital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Ses Sistemi HDMI IN 1 ~ 4 BG. OK NICAM. MPEGl Video: 1080 24p, 1080p, 1080i, 720p 576p, 576i, 480p, 480i Ses: 2Ch Doğrusal PCM 32/44.1/48kHz, 16/20/24bit. Analog ses girişi (yalnızca HDMI IN1) PC girişi (yalnızca HDMI IN1) Döner Altlık (Sol / Sağ) Model Adı Ekran Boyutu (Çapraz) -20˚ ~ 20˚

40 inç 46 inç Model Adı Ekran Boyutu (Çapraz) Ses (Çıkış) 10W x 2 Boyutlar (GxDxY) Gövde Standla 972,0 X 29,9 X 596,0 mm 972,0 X 255,0 X 621,0 mm 1107,0 X 29,9 X 671,0 mm 1107,0 X 275,0 X 731,0 mm Ağırlık Stand Olmadan Standla 12,1 kg 15,7 kg 15,7 kg 19,7 kg ✎✎Tasarım ve özellikler önceden haber verilmeden değiştirilebilir. ✎✎Güç kaynağı ve güç tüketimi hakkında daha fazla bilgi için, ürün üzerindeki etikete bakın.

Ağ Bağlantısı Ağ Kurulumu Alıcı AllShare Altyazı Anten Anynet+ Araçlar

Balans Sol / Sağ Başlık Bekleme modu Beyaz Dengesi Bir PC'ye bağlama Bir Ses Cihazına Bağlama

Film Modu Fon Müziği Fotolar Frekans

Gezin Güç Göstergesi

Harici Hoparlör HDMI Hoparlör Seçimi

İnce Ayar İsim Değiştir

Kablo Bağı Kanal Görünümünü Kullanma Kanal Menüsü Kanal Yöneticisi Kanalları Düzenleme Kanallarım Kapanış Ayarı Kapatma Braketi Kaydediliyor Kaynak Listesi Kendi Kendini Tanıma Kilit Komponent Kulaklıklar

Media Play Melodi Menü Şeffaflığı Montaj Boşluğu Müzik

Teknik Özellikler Tekrar Modu Temel Görünüm Ten Tonu Tümünü Seç TV Hoparlörü

USB Sürücüsü Uzaktan Kumanda 22, 30

ON/OFF düğmesi Optimal çözünürlük Otomatik Ayarlama Otomatik Ses Seviyesi Saat Sembol Ses Düzeyi Sıcak Sık Kullanılan Kanallar'ı Kullanma Şimdiki ve Sonraki kılavuz Sinyal Bilgileri Siyah Tonu Slayt Gösterisi Sorun Giderme Video Formatları Videolar

Lisans Renk Tonu Resim Boyutu

Yalnızca RGB Modu Yazılım Yükseltme Yüksek

Parlaklık Piller PIN Değiştir PIP (Resim içinde Resim) Plug & Play Programlanmış Görünümü Kullanma 12 Türkçe [UC5100]BN68-02656A-00L06.indb 52 2010-03-02 오전 10:44:47 This page is intentionally left blank. [UC5100]BN68-02656A-00L06.indb 53 2010-03-02 오전 10:44:47
