MANUAL DE UTILIZADOR UE-40C5100QW SAMSUNG

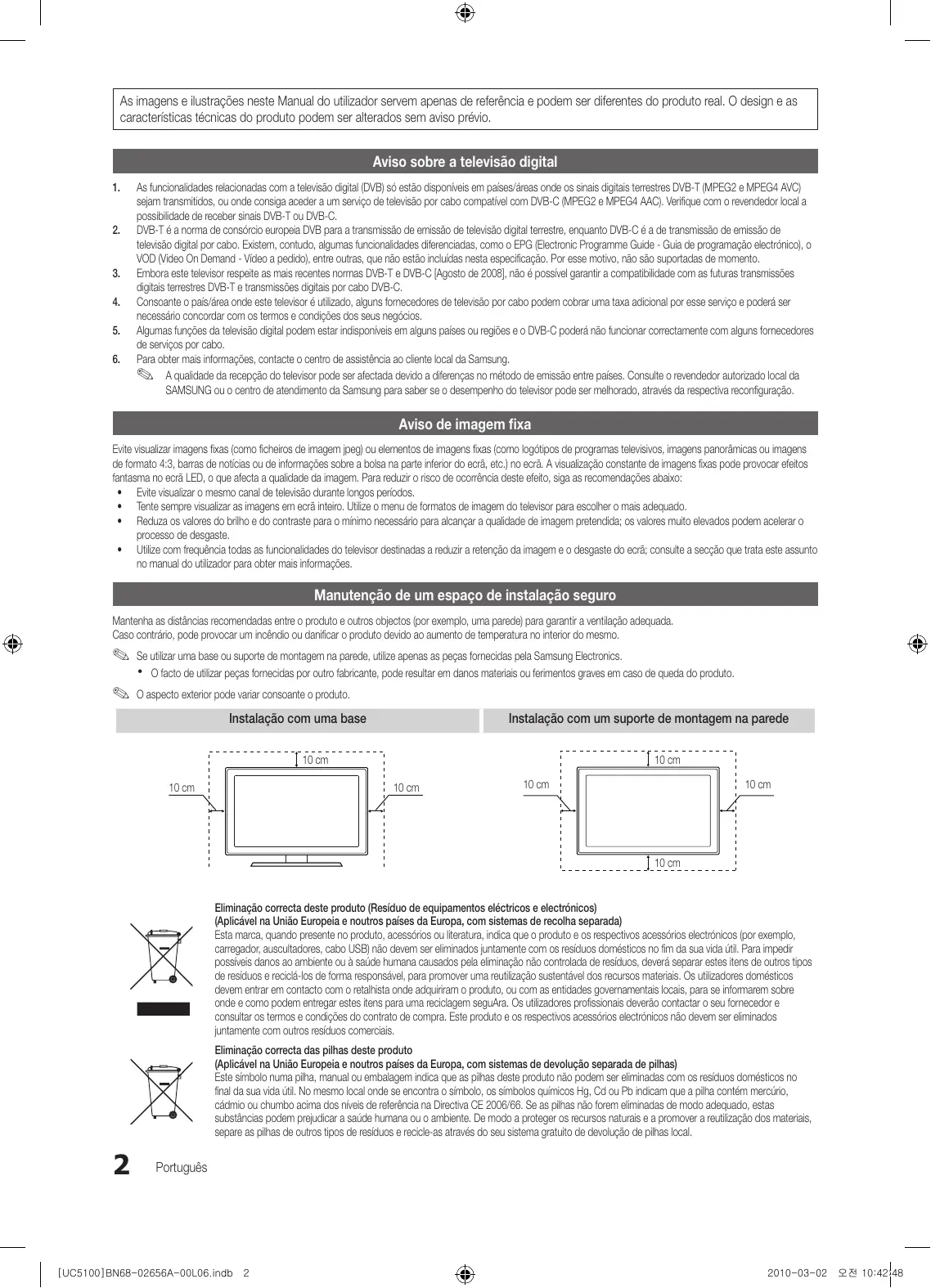

2010-03-02 오전 10:42:47 As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio. Aviso sobre a televisão digital

As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. DVB-T é a norma de consórcio europeia DVB para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é a de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electronic Programme Guide - Guia de programação electrónico), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. Embora este televisor respeite as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esse serviço e poderá ser necessário concordar com os termos e condições dos seus negócios. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo. Para obter mais informações, contacte o centro de assistência ao cliente local da Samsung. ✎✎ A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Consulte o revendedor autorizado local da SAMSUNG ou o centro de atendimento da Samsung para saber se o desempenho do televisor pode ser melhorado, através da respectiva reconfiguração. Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode provocar efeitos fantasma no ecrã LED, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo:

• Evite visualizar o mesmo canal de televisão durante longos períodos.
• Tente sempre visualizar as imagens em ecrã inteiro. Utilize o menu de formatos de imagem do televisor para escolher o mais adequado.
• Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste.
• Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações. Manutenção de um espaço de instalação seguro Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. ✎✎ Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. xx O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto. ✎✎ O aspecto exterior pode variar consoante o produto. Instalação com uma base Instalação com um suporte de montagem na parede 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Eliminação correcta deste produto (Resíduo de equipamentos eléctricos e electrónicos) (Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada) Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente ou à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem seguAra. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais. Eliminação correcta das pilhas deste produto (Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução separada de pilhas) Este símbolo numa pilha, manual ou embalagem indica que as pilhas deste produto não podem ser eliminadas com os resíduos domésticos no final da sua vida útil. No mesmo local onde se encontra o símbolo, os símbolos químicos Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente. De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema gratuito de devolução de pilhas local.

Português [UC5100]BN68-02656A-00L06.indb 2 2010-03-02 오전 10:42:48 Índice Introdução

Acessórios Apresentação do painel de controlo Apresentação do telecomando Ligação a uma antena Plug & Play (Configuração inicial) 8 Ligação a um dispositivo AV 9 Ligação a um dispositivo de áudio 10 Alteração da fonte de entrada

Como percorrer os menus Utilização do botão INFO (Guia actual e seguinte) Planeamento de visualizações Menu Canal Menu Imagem Menu Som Menu Configurar Menu Assistência Funcionalidades avançadas

Ligação a um PC Ligação de rede Media Play Anynet+ AllShare Outras informações

Funcionalidade de teletexto de canais analógicos Montagem dos cabos Instalação do suporte de montagem na parede Dispositivo anti-roubo Kensington Fixação do televisor à parede Resolução de Problemas Especificações Índice remissivo

TOOLS Esta função pode ser utilizada carregando no botão TOOLS do telecomando. Nota Tecla rápida Português [UC5100]BN68-02656A-00L06.indb 3

2010-03-02 오전 10:42:49 Introdução Acessórios ✎✎Verifique se os seguintes acessórios estão incluídos no televisor LED. Se faltar algum acessório, contacte o seu revendedor. ✎✎A cor e a forma dos itens podem variar consoante os modelos. ✎✎Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos separadamente. yy Telecomando e pilhas (2 pilhas AAA) yy Manual do utilizador yy Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais) yy Pano de limpeza yy Cabo de alimentação (M4 X L8) yy Tampa yy Anel de suporte (4) yy Base de suporte de cabos yy Braçadeira do cabo de alimentação yy Braçadeira de cabos yy Adaptador SCART yy Adaptador Componente yy Adaptador de AV Consulte o manual fornecido em separado para instalar a base. 5EA (M4 X L12) 5EA (M4 X L8) yy Base (1EA) yy Base guia (1EA) yy Parafusos (10EA) ✎✎Para obter a melhor ligação por cabo a este produto, utilize cabos com a espessura máxima indicada abaixo: yy Espessura máxima - 14 mm

Apresentação do painel de controlo Introdução ✎✎A cor e a forma do produto podem variar consoante o modelo. Indicador de corrente Altifalantes Sensor do telecomando Sensor do telecomando Aponte o telecomando para este ponto no televisor. SOURCEE Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. Apresenta um menu no ecrã, o OSD (on screen display) das funcionalidades do seu televisor. MENU Indicador de corrente Regula o volume. No OSD, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando. Muda de canal. No OSD, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando. Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera. P (Alimentação) Liga ou desliga o televisor.

Modo de espera Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação. Português [UC5100]BN68-02656A-00L06.indb 5

2010-03-02 오전 10:42:50 Introdução Apresentação do telecomando ✎✎Este é um telecomando especial para pessoas invisuais e tem pontos de Braille no botão Power, nos botões de canais e nos botões de volume. Liga e desliga o televisor. POWER ON/OFF Liga ou desliga a luz do telecomando. Se estiver ligado, quando carregar nos botões estes iluminam-se momentaneamente. (Se utilizar o telecomando com este botão activado, reduz o tempo de utilização das pilhas.) SOURCE Apresenta e selecciona as fontes de vídeo disponíveis (p. 10). Obter acesso directo aos canais. Também selecciona Teletexto, Duplo ou Sobrepor. PRE-CH TTX/MIX Volta ao canal anterior. Para cortar o som a todas as saídas de som do televisor. Regula o volume. Muda de canal. CH LIST Abre o OSD. Apresenta a lista de canais no ecrã (p. 13). MENU Apresenta o Media Play (p. 30). MIDEA.P GUIDE Selecciona rapidamente as funções mais utilizadas. TOOLS INFO RETURN EXIT Selecciona os itens de menu no ecrã e muda os valores vistos no menu. Volta ao menu anterior. Estes botões são utilizados para o menu Gestor de Canais, Media Play, etc.

Apresenta informações sobre o ecrã do televisor. Sai do menu.

P.SIZE SUBT. Utilize estes botões nos modos Media Play e Anynet+ (HDMI-CEC) (p. 30, 37). (: Controla a gravação em gravadores da Samsung que tenham a funcionalidade Anynet+) Apresenta o EPG (Electronic Programme Guide - Guia de programação electrónico) (p. 11). P.MODE: prima este botão para seleccionar o modo de imagem (p. 15). S.MODE: prima este botão para seleccionar o modo de som (p. 17). DUAL f-g: Selecção de efeitos sonoros (p. 19). AD: Activa e desactiva a descrição de áudio (p. 18). Esta função não está disponível em alguns locais. P.SIZE: Selecciona o modo de imagem (p. 16). SUBT.: apresenta legendas digitais (p. 20). Colocação das pilhas (Tamanho da pilha: AAA) ✎✎NOTA xx Utilize o telecomando a uma distância máxima de 7 metros do televisor. xx A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon nas imediações. xx A cor e a forma podem variar consoante o modelo.

Ligação a uma antena Introdução Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática. ✎✎Predefinição: ligação à corrente eléctrica e à antena. Antena VHF/UHF Cabo

ANT OUT Entrada de energia Plug & Play (Configuração inicial) Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWERP. A função Plug & Play só está disponível se a fonte de Introduzir estiver definida para TV. ✎✎Para regressar ao passo anterior, carregue no botão vermelho.

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã). Selecção de Demons. Loja Carregue no botão ◄ ou ► e, em seguida, no botão ENTERE. ou Util. Domés. yy Seleccione o modo Util. Domés.. O modo Demons. Loja destina-se a locais de venda a retalho. yy Reponha as definições da unidade de Demons. Loja para Util. Domés (padrão): carregue no botão de volume do televisor. Quando vir o OSD de volume, carregue sem soltar no botão MENU durante 5 seg. Selecção de um idioma Selecção de um país POWER

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o país pretendido. Se o país pretendido não existir no menu, seleccione Outros. ✎✎Depois de seleccionar o país no menu Country alguns modelos permitem avançar para uma opção adicional para definir o pin.

✎✎Quando introduz o número PIN, 0-0-0-0 não está disponível. Selecção de uma antena Selecção de um canal Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione Antena ou Cabo. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para mais informações, consulte Canal → Memor. Auto. (p. 13). ✎✎Carregue no botão ENTERE em qualquer altura para interromper o processo de

memorização. Definição de Modo Relógio Defina Modo Relógio automática ou manualmente. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE. Fuso Horário Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTERE. (consoante o país) Apresentação do Guia de Ligação HD. Desfrute do seu televisor. É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD. Carregue no botão ENTERE. Se pretender repor esta funcionalidade... Seleccione Configurar - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN. Português [UC5100]BN68-02656A-00L06.indb 7

2010-03-02 오전 10:42:52 Ligações Ligação a um dispositivo AV Com um cabo HDMI ou HDMI/DVI: ligação HD (até 1080p) Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top Box), caixa de televisão por cabo, receptor de satélite (STB) Leitor de DVD / leitor de Blu-ray HDMI OUT Leitor de DVD / leitor de Blu-ray DVI OUT

Vermelho Branco R-AUDIO-L ✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN xx Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI) para vídeo. Um leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB, caixa de televisão por cabo ou receptor de satélite STB podem necessitar de um cabo DVI-HDMI (DVI para HDMI) ou de um adaptador DVI-HDMI (DVI para HDMI). A tomada PC/DVI AUDIO IN é necessária para áudio. xx Se ligar um dispositivo externo, como um leitor de DVD / leitor de Blu-ray / caixa de televisão por cabo / receptor de satélite STB que suporte versões HDMI anteriores à 1,3, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem / pode não emitir som / imagens tremidas / cores estranhas). xx Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se suspeitar que a versão é anterior à 1,3, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização. xx Recomenda-se que adquira um cabo HDMI certificado. se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido. Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB, videogravador

Vermelho Branco Amarelo Leitor de DVD / leitor de Blu-ray COMPONENT OUT

✎✎No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD. ✎✎Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

Ligação a um dispositivo de áudio Ligações Com uma ligação óptica (digital) ou de auscultadores Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD sistema de áudio digital OPTICAL ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema. xx Se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais, poderá usufruir de áudio de 5.1 canais. xx Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Bluray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre. ✎✎Auscultadores H: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado. xx A função de som pode ser limitada quando liga os auscultadores ao televisor. xx O volume dos auscultadores e o volume do televisor são reguláveis em separado. Português [UC5100]BN68-02656A-00L06.indb 9

2010-03-02 오전 10:42:53 Ligações LIGAÇÕES Ranhura COMMON INTERFACE Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. yy Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificadol”. yy As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. yy Assim que concluir a configuração das informações dos canais, a mensagem “Actualização concluída” é apresentada, indicando que a lista de canais já está actualizada. ✎✎NOTA xx Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local. xx Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo. xx Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo. xx A localização da ranhura COMMON INTERFACE pode variar consoante o modelo. xx Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado. xx Se detectar problemas, contacte o fornecedor de serviços. xx Insira o “CI ou CI+ CARD” que suporta as actuais definições da antena. O ecrã vai ficar distorcido ou não vai aparecer imagem nenhuma. Alteração da fonte de entrada Editar Nome Lista de Fontes Utilize esta opção para seleccionar o televisor ou uma fonte de entrada externa, tal como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB. SOURCE ■■ TV / Ext. / PC / AV / Componente /

HDMI1/DVI / HDMI2 / HDMI3 / HDMI4

/ USB ✎✎ Em Lista de Fontes, as entradas ligadas são realçadas. ■■ VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada. ✎✎ Se houver um PC com uma resolução de 1920 x 1080 a 60Hz ligado à porta HDMI IN 1(DVI), deve definir a porta para o modo DVI PC, em Editar Nome. ✎✎ Se ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir a porta para o modo DVI PC ou Dispositivos DVI em Editar Nome. ✎✎ As opções Ext. e PC permanecem sempre activadas.

Português [UC5100]BN68-02656A-00L06.indb 10 2010-03-02 오전 10:42:54 Funcionalidades básicas PRE-CH TTX/MIX Utilização do botão INFO (Guia actual e seguinte) MENU MIDEA.P GUIDE TOOLS INFO RETURN EXIT

1 ENTERE / Botão amarelo: Move o cursor e selecciona um P.MODE S.MODE DUAL item. Confirma a definição. O ecrã identifica o canal actual e o estado de INFO determinadas definições de áudio-vídeo. O Guia actual e seguinte apresenta as informações diárias sobre os programas televisivos de cada canal consoante a hora de emissão. yy Desloque-se através de ◄, ► para ver as informações sobre um determinado programa enquanto vê o canal actual. yy Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTERE. DEF DTV Air 18:11 Qui 6 Jan Life On Venus Avenue

Funcionalidades básicas Antes de utilizar o televisor, siga os passos abaixo para saber como percorrer o menu e seleccionar CH e ajustar as diferentes funções. LIST

Como percorrer os menus 18:00 ~ 6:00 Unclassified No Detaild Information E Ver Informação 2 Botão RETURN: Volta AD ao menu P.SIZEanterior. SUBT. 3 Botão MENU: Apresenta o menu principal no ecrã. Planeamento de visualizações 4 Botão EXIT: Sai do menu no ecrã. Como utilizar os OSD (On Screen Display - Indicações no ecrã) O passo de acesso pode variar consoante o menu seleccionado.

ENTER E EXIT e As opções do menu principal aparecem no ecrã: Imagem, Som, Canal, Configurar, Introduzir, Aplicação, Assistência Seleccione um ícone com o botão ▲ ou ▼. Carregue em ENTERE para aceder ao submenu. Seleccione o submenu pretendido com o botão ▲ ou ▼. Regule o valor de um item com o botão ◄ ou ►. O ajuste no OSD pode variar consoante o menu seleccionado. Carregue em ENTERE para concluir a configuração. Carregue em EXIT. Guia As informações do EPG (Electronic GUIDE Programme Guide) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor mude automaticamente para o canal do programa seleccionado à hora especificada. As entradas dos programas podem aparecer em branco ou desactualizadas consoante o estado do canal. Utilização da função Vis. Canal Guia 2:10 Ter 1 Jun DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Vis. Canal - TV Hoje Discovery DiscoveryH&L five price-drop.tv QVC R4DTT Modo Vis.

19:00 - 20:00 Tine Team Fiv... )Dark Angel Informação k Página E Ver

• Os Meus Canais: apresenta o grupo do canal.

Planeado: apresenta todos os programas actualmente reservados. ✎✎Utilização dos botões coloridos com o Gestor de Canais Vista Programada 18:30 Hoje 19:15 Hoje

Azul (Ordenar): altera a lista ordenada por nome ou número de canal. Informação E Cancelar

Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.

Amarelo (+24 Horas): apresenta a lista de programas que serão emitidos após 24 horas.

Azul (Modo CH): seleccione o tipo de canais que pretende ver na janelaVis. Canal. (Todas, TV, Rádio, Dados/Outros, O Meu Canal 1~4 )

Informação: apresenta os detalhes do programa seleccionado. 5 k (Página): passa para a página seguinte ou anterior. 6 Botão ENTERE –– Se escolher o programa actual, pode ver o programa seleccionado. –– Se escolher o programa seguinte, pode reservar o programa seleccionado a que quer assistir. Para cancelar a programação, carregue novamente no botão ENTERE e seleccione Cancelar Planos. xx k(Página): passa para a página seguinte ou anterior. xx T (Ferramentas): apresenta o menu da opção Gestor de Canais. (Os menus de opções podem variar consoante a situação.) Ícones do ecrã de estado do canal Ícones

Operações Um canal analógico. Um canal seleccionado. Um canal definido como Favorito. Um programa que está a ser transmitido. Um canal bloqueado. Um programa reservado. Gestor de Canais Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado. Canais Antena

Rádio Dados/Outros Analógico

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Ordenar k Página T Ferramentas Português [UC5100]BN68-02656A-00L06.indb 12 2010-03-02 오전 10:42:56 ■■ Canal Digital: altera o país para canais digitais. (em Gestor de Canais) Mostra todos os canais favoritos. ■■ Canal Analógico: altera o país para canais analógicos. ■■ Editar Os Meus Canais t: pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido. ✎✎O símbolo “*” é apresentado e o canal é definido como pertencendo ao grupo Os Meus Canais.

1. Seleccione um canal e carregue no botão TOOLS.

Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais. xx Pode seleccionar um ou mais grupos. Canais Antena

Rádio Dados/Outros Analógico

Editar Os Meus Canais Bloquear BBC World Vis. Temporiz. bid-up.tv Editar Número Canal Boonerang Eliminar Cartoon Nwk Selec. Todos ClassdNews \ Coming Soon Discovery Ordenar k Página T Ferramentas Lista Canais Pode ver todos os canais procurados. CH LIST Memor. Auto. Procura um canal automaticamente e memoriza-o no televisor. ✎✎Os números de programas atribuídos automaticamente Funcionalidades básicas Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos.

• Os Meus Canais Todas

País ¦¦ Utilização de canais favoritos podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN. ■■ Origem da Antena (Antena / Cabo)t: seleccione a origem da antena que pretende memorizar. ■■ Origem do Canal (Digital e Analógico / Digital / Analógico): Seleccione a origem do canal que pretende memorizar. Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo. Modo de Procura (Completo / Rede / Rápida): procura todos os canais com estações de transmissão activas e guarda-os no televisor. Se seleccionar Rápido, pode configurar Rede, ID de Rede, Frequência, Modulação e Taxa de Símbolos manualmente carregando no botão do telecomando.

Rede (Auto. / Manual) : selecciona o modo de definição de ID de Rede entre Auto. ou Manual. ID de Rede: Se Rede estiver definido para Manual, pode configurar ID de Rede utilizado os botões numéricos. Frequência: apresenta a frequência para o canal. (varia consoante o país) Modulação: apresenta os valores de modulação disponíveis. Taux de symbole: apresenta as taxas de símbolos disponíveis. Armaz. Manual Procura um canal manualmente e memoriza-o no televisor. ✎✎Se um canal tiver sido bloqueado utilizando a função Menu Canal ¦¦ Sintonizar novamente os canais Bloq. Crianças, aparece a janela de introdução do PIN. ■■ Canal Digital : quando a procura terminar, os canais são actualizados na lista de canais. ✎✎ Se seleccionar Antena → Antena: Canal, Frequência, Largura banda Antena (Antena / Cabo) Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de Antena ou Cabo). ✎✎ Se seleccionar Antena → Cabo: Frequência, Modulação, Taxa de Símbolos ■■ Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido. Português [UC5100]BN68-02656A-00L06.indb 13

2010-03-02 오전 10:42:57 Funcionalidades básicas ✎✎Modo Canal xx P (modo programa): quando a sintonização terminar, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. xx C (modo de canal de antena) / S (modo de canal de cabo): estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo. ¦¦ Edição de canais Menu de opções do Gestor de Canais (em Gestor de Canais)

1. Seleccione um canal e carregue no botão TOOLS.

Edite o nome ou número do canal utilizando o menu Editar Nome do Canal ou Editar Número Canal. ■■ Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto. ✎✎NOTA xx Esta função só está disponível quando Bloq. Crianças está definido para Ligado. xx Aparece o ecrã de introdução do PIN. Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN. ■■ Vis. Temporiz.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função. ✎✎ Se seleccionar um canal digital, carregue no botão ► para ver o programa digital. ■■ Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. ■■ Editar Nome do Canal (apenas canais analógicos): atribua um nome ao canal. ■■ Eliminar: pode eliminar um canal a ser apresentado nos canais pretendidos. ■■ Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos. ■■ Selec. Todos / Anular Selec. Tudo: selecciona todos os canais ou anula a selecção de todos os canais escolhidos no Gestor de Canais. ¦¦ Outras funcionalidades Opção de Procura por Cabo (consoante o país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo. ■■ Início Frequência / Paragem Frequência: define a frequência de início ou paragem (varia consoante o país). ■■ Modulação: apresenta os valores de modulação disponíveis. ■■ Taxa de Símbolos: apresenta as taxas de símbolos disponíveis. Transfer. Lista Canais Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função. ■■ Importar do USB: importar a lista de canais a partir do dispositivo de armazenamento USB. ■■ Exportar para USB: exportar a lista de canais para o dispositivo USB. Esta função está disponível quando o dispositivo de armazenamento USB está ligado Planeado Gestor de Canais (em Gestor de Canais) Pode ver, modificar ou eliminar um programa que esteja reservado. Menu de opções do Gestor de Canais ■■ Alterar Informações: altera um programa que esteja reservado. Defina cada canal utilizando as opções do menu Gestor de Canais (Bloquear / Desbloq., Vis. Temporiz., Ordenar, Eliminar, Selec. Todos / Anular Selec. Tudo). O menu de opções pode variar consoante o estado do canal.

1. Seleccione um canal e carregue no botão TOOLS.

Seleccione uma função e altere as respectivas definições. ■■ Cancelar Planos: Cancela um programa que esteja reservado. ■■ Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.) ■■ Selec. Todos / Anular Selec. Tudo: selecciona ou anula a selecção de todos os programas reservados. Sintonia fina (apenas canais analógicos) Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente. ✎✎Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “*”. ✎✎Para repor a sintonização fina, seleccione Repor.

Português [UC5100]BN68-02656A-00L06.indb 14 2010-03-02 오전 10:42:57 ✎✎ Desactivado quando o PC se encontra no modo de poupança de energia. Modo ¦¦ Alterar as Opções de Imagem Seleccione o seu tipo de imagem preferido. ■■ Dinâmico: ideal para divisões iluminadas. ■■ Padrão: ideal para um ambiente normal. P.MODE ■■ Natural: ideal para reduzir a fadiga ocular. ✎✎ Natural não está disponível no modo PC. ■■ Filme: ideal para ver filmes numa divisão escura. ¦¦ Ajuste das definições da imagem Definições Avançadas Funcionalidades básicas ¦¦ Alteração do Modo Imagem predefinido ■■ Nenhum Sinal Esp. (Desligado / 15 min / 30 min / 60 min): Para evitar um consumo desnecessário de energia, defina durante quanto tempo pretende que o televisor permaneça ligado, caso não esteja a receber sinal.

Menu Imagem (disponível no modo Padrão / Filme) Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste. ✎✎No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama,Equilíb. Branco e Motion Plus do LED. Definições Avançadas Retroil. / Contraste / Brilho / Nitidez / Cor / Matiz (Vd/Vm) O seu televisor tem várias opções de definição para controlar a qualidade da imagem. ✎✎NOTA xx Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível. xx No modo PC, só pode efectuar alterações a Retroil., Contraste e Brilho. xx Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor. ¦¦ Soluções económicas Solução Eco ■■ Energy Saving (Desligado/ Baixo / Médio / Alto / magem Desl. / Auto.) t: esta função regula o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desl., o ecrã é desligado mas o som continua a ser emitido. Para ligar o ecrã, carregue num botão qualquer à excepção do botão de controlo do volume. Tonalidade de Preto : Desligado ► Contraste Dinâmico : Médio Detalhe da Sombra : -2 Gama

Só Modo RGB : Desligado Espaço de Cores : Nativo Equilíb. Branco

U Mover E Enter R Regressar ■■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade. ■■ Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã. ■■ Detalhe da Sombra) (-2~+2): aumenta o brilho das imagens escuras. ■■ Gama: ajusta a intensidade das cores primárias. ■■ Só Modo RGB (Desligado/ Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz (Vd/Vm) de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.). ■■ Sensor Eco (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão. ✎✎ Se ajustar a Retroil., o Sensor Eco é definido para Desligado. Retroilum Mín: se Sensor Eco estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã. Se Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante.

2010-03-02 오전 10:42:58 Funcionalidades básicas ■■ Espaço de Cores (Auto. / Nativo): ajusta a gama de cores disponível para criar a imagem. ■■ Equilíb. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural. Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul). Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul). Repor: repõe as predefinições de Equilíb. Branco. ■■ Tom de Pele: realça o “tom de pele” rosado. ■■ Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos. ■■ Motion Plus do LED (Desligado / Ligado): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem nítida. Zoom amplo: amplia o tamanho da imagem para mais de 4:3. ✎✎ Ajusta a opção Posição utilizando os botões ▲, ▼. Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã. ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼.

4:3: a predefinição para um filme ou para uma emissão normal. ✎✎ Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia. Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p). ✎✎NOTA xx As opções de tamanho da imagem podem variar consoante a fonte de entrada. Opções de Imagem ✎✎No modo PC, só pode efectuar alterações a Tonalidade, Tamanho e Tempo Protecção Aut.. Opções de Imagem Tonalidade : Normal ► Tamanho : Panorâm. Autom. Modo de ecrã : 16:9 Filtro Ruído Digital : Auto. Filtro Ruído MPEG : Auto. Nv.pr.HDMI : Normal Modo Filme xx As opções disponíveis podem variar consoante o modo seleccionado. xx No modo PC, só pode ajustar os modos 16:9 e 4:3. xx Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor. xx Após seleccionar Ajustar ao Ecrã no modo HDMI (1080i / 1080p) ou Componente (1080i / 1080p): ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼, ◄, ►. xx Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. : Desligado

U Mover E Enter R Regressar ■■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2) ✎✎ C. quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico. ✎✎ Pode ajustar e guardar as definições de cada dispositivo ■■ Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente. ✎✎ Não disponível no modo PC, Componente ou HDMI. externo ligado a uma entrada do televisor. ■■ Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes. P.SIZE Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9. 16:9: Ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico.

Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.)

1. Clique em “Painel de controlo” no menu Iniciar do Windows.

■■ Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem. Clique em “Aspecto e temas” na janela “Painel de controlo” e aparece uma caixa de diálogo de visualização.

Clique em “Visualização” e aparece uma caixa de diálogo de visualização. ■■ Nv.pr.HDMI (Normal / Baixo): selecciona o nível de preto do ecrã para ajustar a intensidade.

Aceda ao separador “Definições” da caixa de diálogo de visualização. ✎✎ Disponível apenas no modo HDMI (sinais RGB). ■■ Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal. ✎✎ Disponível nos modos TV, AV, Componente (480i / yy A definição correcta do tamanho (resolução) [Ideal: 1920 X 1080 pixels] yy Se existir uma opção de frequência vertical na caixa de diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo. 1080i) e HDMI (480i / 1080i). ■■ Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / 10 horas / Desligado): se o ecrã permanecer inactivo com uma imagem fixa durante um determinado período de tempo definido pelo utilizador, a protecção de ecrã é activada para evitar a formação de imagens fantasma no ecrã. Funcionalidades básicas Visualização Autom.: quando mudar para canais analógicos, apresenta a intensidade do sinal actual e define o filtro de ruído do ecrã. Disponível apenas para canais analógicos. Utilização do televisor como monitor de computador (PC)

■■ Filtro Ruído Digital (Desligado / Baixo / Médio / Alto / Auto. / Visualização Autom.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem. Menu Som ¦¦ Alteração do modo de som predefinido Modo Reposição da Imagem (OK / Cancelar) Repõe as predefinições do modo de imagem actual. ¦¦ Configurar o televisor com o PC Defina a fonte de entrada para PC. Ajuste auto. t Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições. ✎✎Não disponível quando efectua uma ligação através de um ■■ Padrão: selecciona o modo de som normal. ■■ Música: realça a música em detrimento das vozes. S.MODE ■■ Filme: proporciona a melhor qualidade de som para filmes. ■■ Voz Nítida: realça a voz em detrimento de outros sons. ■■ Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas. cabo HDMI/DVI. Ecrã ■■ Grosso / Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã. ■■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◄ / ►). ■■ Repor Imagem: repõe as predefinições da imagem. Português [UC5100]BN68-02656A-00L06.indb 17

2010-03-02 오전 10:42:58 Funcionalidades básicas ¦¦ Ajuste das definições de som Equalizador ajusta o modo de som (apenas modo de som padrão). ■■ Balanço E/D: ajusta o balanço entre os altifalantes esquerdo e direito. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas. ■■ Repor: repõe as predefinições do equalizador. ¦¦ Sistemas de som, etc. Virtual Surround (Desligado / Ligado) (apenas modo de som padrão) Esta função proporciona uma experiência de som surrond virtual de

5.1 canais através de dois altifalantes ou auscultadores que utilizem

a tecnologia HRTF (Head Related Transfer Function). Clar. Caixa Diál. (Desligado / Ligado) (apenas modo de som padrão) Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos sonoros, de forma a ouvir o diálogo com maior nitidez. Idioma de Áudio t (apenas canais digitais) Altera o valor predefinido dos idiomas de áudio. ✎✎O idioma disponível pode variar consoante a emissão. Descrição de Áudio (não disponível em todos os locais) (apenas canais digitais) Esta função gere o fluxo de áudio para a AD (Descrição de Áudio), que é enviado pela emissora juntamente com o áudio principal.

■■ Descrição de Áudio (Desligado / Ligado): activa e desactiva a função de descrição de áudio. ■■ Volume: regula o volume da descrição de áudio. Volume Auto. (Desligado / Normal / Nocturno) Para equalizar o nível de volume em cada canal, defina esta função para Normal. ■■ Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite. Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV) Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter.. ✎✎Se Seleccionar Altifalante estiver definido para Altifalante Exter., os botões MUTE e do volume não funcionam e as definições de som são limitadas. ✎✎Se a opção Seleccionar Altifalante estiver definida para Altifalante Exter. xx Altifalante da TV: Desligado, Altifalante Exter.: Ligado ✎✎Se a opção Seleccionar Altifalante estiver definida para Altifalante da TV xx Altifalante da TV: Ligado, Altifalante Exter.: Ligado Formato de Áudio ✎✎Se não houver sinal de vídeo, o som de ambos os altifalantes (apenas canais digitais) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV. Definição Adic. ✎✎A opção Formato de Áudio pode variar consoante a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico. é cortado. (apenas canais digitais) ■■ Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido. ✎✎ Consoante o tipo de sinal de transmissão, as opções MPEG / HE-AAC podem ser ajustadas entre -10 dB e 0 dB. ✎✎ Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente.

Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV (0 a 250 ms). ■■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV). ✎✎ Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite. Line: defina o nível de saída para sinais superiores ou inferiores a -31 dB (referência) para -20 dB ou -31 dB. RF: defina o nível de saída para sinais superiores ou inferiores a -20 dB (referência) para -10 dB ou -20 dB. Reposição de Som (OK / Cancelar) Tempo ■■ Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor. OO A hora actual é apresentada sempre que carregar no botão INFO. ✎✎ Se desligar o cabo de alimentação, tem de acertar novamente o relógio. Modo Relógio (Auto. / Manual) Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.

✎✎ A antena deve estar ligada para que a hora seja acertada automaticamente. Definição do Relógio: Defina Dia, Mês, Ano, Hora e Minuto manualmente. Disponível apenas se Modo Relógio estiver definido para Manual.

Fuso Horário (consoante o país): seleccione o fuso horário do local onde se encontra. Pode utilizar esta função, se País estiver definido para Outros. Repõe todas as predefinições de som.

¦¦ Selecção do modo de som Se definir esta função para Dual f-g, o modo de som actual é apresentado no ecrã. ¦¦ Acertar a hora Funcionalidades básicas Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital. Se estabelecer a ligação com altifalantes de 5.1 canais numa configuração Dolby Digital, maximiza a sua experiência de som 3D interactivo. Menu Configurar

■■ Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD.

DUAL ✎✎ Esta função só está disponível quando Modo Relógio está definido para Auto.. ¦¦ Utilização do Temporizador ■■ Temporizador t : desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.) ✎✎ Para cancelar Temporizador, seleccione Desligado. Estéreo

NICAM Estéreo Tipo de áudio Mono Estéreo Dual Mono Estéreo Dual Dual f-g Predefinição Mono Estéreo ↔ Mono Dual f ↔ Dual g Mono Mono ↔ Estéreo Mono ↔ Dual f Dual g Mudança automática Dual f Temporizador 1 Ligar à hora definida Dual f ✎✎Activado apenas com sinais de som estéreo. ✎✎Disponível apenas se a fonte de Introduzir estiver definida para TV. ■■ Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro. Mudança automática ✎✎Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono. ¦¦ Definição do temporizador

2010-03-02 오전 10:42:59 Funcionalidades básicas Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa / desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.) Volume: selecciona o nível de volume pretendido. Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor) Antena (se Fonte estiver definido para TV): seleccione ATV ou DTV. Canal (se Fonte estiver definido para TV): seleccione o canal pretendido. Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente. Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente. Se só houver um ficheiro de fotografia no dispositivo USB, a apresentação de diapositivos não é reproduzida. Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta. É atribuída uma pasta a cada dispositivo USB que utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes. Repetir: seleccione Uma vez, Tod dias, Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual conforme preferir. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador. A marca c indica que o dia se encontra seleccionado.

✎✎Desligar automático (disponível apenas se o televisor for ligado através do temporizador): o televisor desliga-se automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento. ✎✎ Pode bloquear programas de televisão definindo classificações no Bloqueio para Crianças, como por exemplo, I (crianças), T (todas as idades), SC (não classificado) e X (classificação X). Pode bloquear programas de televisão definindo classificações no Bloqueio para Crianças, como por exemplo, I (crianças), T (todas as idades), SC (não classificado) e X (classificação X). ■■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor. Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (Desligado) → MUTE → 8

¦¦ Outras funcionalidades Idioma ■■ Idioma do Menu: define o idioma do menu. ■■ Idioma do Teletexto: defina o idioma pretendido para o teletexto. O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

■■ Preferência (Idioma de Áudio Principal / Idioma de Áudio Secundário / Idioma de Legendas Principal / Idioma Legendas Secund. / Idioma de Teletexto Principal / Idioma Teletexto Secund.): seleccione um idioma, que se torna o idioma predefinido quando um canal é seleccionado. Legenda ¦¦ Bloquear programas Utilize este menu para definir o modo Legenda. ■■ Legenda (Desligado / Ligado): activa ou desactiva as legendas. Segurança ■■ Modo (Normal / Defic. Auditiva): define o modo da legenda. ✎✎O ecrã de introdução do PIN aparece antes do ecrã de configuração. ✎✎Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN. ■■ Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados. Disponível apenas se a fonte de Introduzir estiver definida para TV.

■■ Bloqueio para Crianças (consoante o país): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador. Se o canal seleccionado estiver bloqueado, é apresentado o símbolo “\”. Perm. Tudo: Desbloqueia as classificações do televisor (não suportado na França). Quando o Bloqueio para Crianças estiver definido para 18, o ecrã de introdução do PIN aparece antes de mudar de canal (apenas para França).

SUBT. ■■ Idioma da Legenda: define o idioma da legenda. Se o programa que está a ver não suportar a função Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado. O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Texto Digital (Desactivar / Activar) (só R.U.) Se o programa for transmitido com texto digital, esta função é activada. Rede (Tipo de Rede / Configurar Rede / Teste de Rede) Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede” (p. 24). Português [UC5100]BN68-02656A-00L06.indb 20 2010-03-02 오전 10:43:00 ■■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo. PIP t ✎✎NOTA xx Precauções e limitações para o modo de jogo –– Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração. –– Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente. xx O Modo Jogo está disponível quando a fonte de entrada está definida para TV ou PC. xx Após ligar a consola de jogos, defina Modo Jogo para Ligado. Unfortunately, you may notice reduced picture quality. xx Se Modo Jogo estiver definido para Ligado: –– o modo Imagem é definido para Padrão e o modo Som é definido para Filme. –– Equalizador não está disponível. ■■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu. ■■ Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga. Interface Comum Pode ver o sintonizador do televisor e uma fonte de vídeo externa em simultâneo. A função PIP (Imagem na imagem) não funciona no mesmo modo. ✎✎NOTA xx Para o som PIP, consulte as instruções de Selecção do Som. xx Se desligar o televisor enquanto vê imagens no modo PIP , Funcionalidades básicas ¦¦ Imagem na Imagem (PIP)

Geral a janela PIP desaparece. xx A imagem na janela PIP pode ficar pouco natural se utilizar o ecrã principal para ver um jogo ou um programa de karaoke. xx Definições da opção PIP Imagem principal Componente, HDMI1/DVI,

■■ PIP (Desligado / Ligado): activa ou desactiva a função PIP. ■■ Canal: selecciona o canal para o ecrã secundário. ■■ Tamanho (Õ / Ã): selecciona um tamanho para a imagem secundária. ■■ Posição (à / – / — / œ):: selecciona uma posição para a imagem secundária. ■■ Selecção do Som (Principa / Sub): pode escolher o som pretendido (Principal / Sub) no modo PIP. ■■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card. ■■ Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado.

Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.

Introduza o “CI ou CI+ CARD” no CAM com firmeza, na direcção indicada pela seta.

Introduza o CAM com o “CI ou CI+ CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura.

Verifique se consegue ver uma imagem num canal de sinal codificado. Português [UC5100]BN68-02656A-00L06.indb 21

2010-03-02 오전 10:43:00 Funcionalidades básicas Menu Assistência Instalação da versão mais recente Auto-diagnóstico ✎✎A operação de auto-diagnóstico pode demorar alguns segundos; faz parte do funcionamento normal do televisor. ■■ Teste de Imagem (Sim / Não): Utilize esta opção para verificar se existem problemas de imagem. ■■ Teste de Som (Sim / Não): utilize o som da melodia incorporada para verificar se há problemas no som. ✎✎ Se os altifalantes do televisor não emitirem som, antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som. ✎✎ A melodia é emitida durante o teste, mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE. ■■ Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal. ■■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição. ✎✎ Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung. ■■ Pela Internet: actualiza o software utilizando a Internet. ✎✎ Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Ligação de rede”. ✎✎ Se a ligação à Internet não funcionar correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização. ■■ Por Canal: actualiza o software através do sinal de transmissão. ✎✎ Se seleccionar a função durante o período de Actualização do Software A operação Actualização do Software pode ser realizada através de um sinal de transmissão, de uma ligação de rede ou transferindo o firmware mais recente do site “www.samsung.com” para um dispositivo de memória USB. ✎✎O software é apresentado como “Ano/Mês/Dia_Versão”. Actualização do Software Versão Actual ■■ Por USB: introduza no Painel posterior do televisor televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site “www. samsung.com”. Tenha cuidado para não desligar a corrente nem retirar USB Drive a unidade USB antes de as actualizações estarem concluídas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização. 2010/01/18_000001 Por USB

Pela Internet Por canal Actual. no Modo de Espera : Desligado Software Alternativo 2010/01/15_00000 U Mover E Enter R Regressar transmissão do software, é iniciada a procura e a transferência automáticas do software. ✎✎ O tempo necessário para transferir o software é determinado pelo estado do sinal. ■■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LED pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída. ■■ Software Alternativo (cópia de segurança): Apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo. Guia de Ligação HD Consulte estas informações quando ligar dispositivos externos ao televisor. Contactar a Samsung Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software.

Português [UC5100]BN68-02656A-00L06.indb 22 2010-03-02 오전 10:43:01 Funcionalidades avançadas

Ligação a um PC Funcionalidades avançadas Com um cabo HDMI/DVI / cabo D-sub AUDIO OUT DVI OUT AUDIO OUT PC OUT Modos de visualização (entrada D-Sub e HDMI/DVI) A resolução ideal é 1920 X 1080 a 60 Hz. Modo Resolução Frequência horizontal (kHz) Frequência vertical (Hz) Frequência do relógio de pixels (MHz) Polaridade de sincronização (H / V) IBM 640 x 350 720 x 400

✎✎NOTA xx Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). xx O modo entrelaçado não é suportado. xx O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. xx São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado. Português [UC5100]BN68-02656A-00L06.indb 23

2010-03-02 오전 10:43:02 Funcionalidades avançadas Ligação de rede Pode configurar o televisor de forma a que este possa aceder à Internet através da sua rede local (LAN) utilizando uma ligação com ou sem fios. ¦¦ Ligação a uma rede com fios Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes: yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo utilizando um cabo Cat 5. Consulte o diagrama abaixo. Painel posterior do televisor Porta do modem na parede Modem externo (ADSL / VDSL / Televisão por cabo) Cabo do modem Cabo LAN yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo. Painel posterior do televisor Porta LAN na parede Modem externo (ADSL / VDSL / Televisão por cabo) Cabo do modem Cabo LAN Router IP (com servidor DHCP) Cabo LAN yy Consoante a configuração da sua rede, poderá ligar o televisor à LAN estabelecendo a ligação directa entre a porta LAN, existente atrás do televisor, e uma tomada de rede utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se que a tomada está ligada a um modem ou a um router existente noutro local da sua casa. Painel posterior do televisor Porta do modem na parede Cabo LAN Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS de que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas. Algumas redes requerem um endereço IP estático. Se a sua rede requerer um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração da ligação por cabo do televisor quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços de Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador. Pode utilizar um modem ADSL que suporte DHCP se a sua rede requerer um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.

Português [UC5100]BN68-02656A-00L06.indb 24 2010-03-02 오전 10:43:05 Configurar Rede (Manual) Utilize a opção Configurar Rede automática quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos: Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que requeira um endereço IP estático.

Ligue o televisor à LAN conforme descrito na secção anterior.

Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE.

Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTERE. Aparece o ecrã Rede. Rede Tipo de Rede Obtenção dos dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no canto

inferior direito do ecrã.

Na caixa de diálogo que surge, clique no separador Assistência.

No separador Assistência, clique no botão Detalhes. O dados de ligação de rede são apresentados. Funcionalidades avançadas Como configurar automaticamente

Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos:

Carregue no botão ▼ do telecomando para aceder ao primeiro campo de entrada.

Introduza os dados Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro.

Quando terminar, carregue no botão RETURN do telecomando.

Auto. recebe e introduz automaticamente os dados de Internet necessários.

Quando terminar, carregue no botão RETURN do telecomando.

10. Seleccione Teste de Rede para verificar a conectividade da

11. Se a função Rede não tiver recebido os dados de ligação de

rede, siga as instruções do procedimento Manual. Português [UC5100]BN68-02656A-00L06.indb 25

2010-03-02 오전 10:43:06 Funcionalidades avançadas ¦¦ Ligação a uma rede sem fios Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um Adaptador de LAN sem fios da Samsung (WIS09ABGN), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo. Painel posterior do televisor Porta LAN na parede Router IP sem fios (AP com servidor DHCP)

Cabo LAN Adaptador de LAN sem fios da Samsung O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente. ✎✎NOTA xx Tem de utilizar o “Adaptador de LAN sem fios da Samsung” (WIS09ABGN) para poder usufruir de uma rede sem fios. xx O adaptador de LAN sem fios da Samsung é vendido separadamente. O adaptador de LAN sem fios WIS09ABGN é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. xx Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios. xx Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o router IP sem fios estiver a ser utilizado actualmente por outro dispositivo existente nas imediações, podem verificar-se interferências e as comunicações podem falhar. xx Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, este não funciona com o televisor. xx Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIP-AES (WPS2Mixed) para o seu AP, os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi. xx Se o seu AP suportar WPS (Wi-Fi Protected Setup - Configuração Wi-Fi protegida), pode estabelecer a ligação com a rede através de PBC (Push Button Configuration - Configuração de botão de comando) ou PIN (Personal Indentification Number - Número de identificação pessoal). O WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos. xx Se o router, o modem ou o dispositivo não estiver certificado, não pode estabelecer a ligação ao televisor através do “Adaptador de LAN sem fios da Samsung”. xx Métodos de ligação: pode configurar a ligação de rede sem fios de quatro formas diferentes.

PBC (WPS) Configuração automática (utilizando a função de procura de rede automática) Configuração manual Ad-hoc xx Todos os Adaptadores de LAN sem fios da Samsung devem estar directamente ligados à porta USB do televisor.

Aviso Método 1 Método 2 Ligue utilizando o adaptador USB em ângulo recto Ligue utilizando um cabo de extensão

Carregue no botão vermelho do telecomando.

Carregue no botão PBC (WPS) do router no espaço de 2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação com a sua rede.

Configurada a ligação de rede, carregue no botão RETURN para sair do ecrã Configurar Rede. Como configurar utilizando a opção PBC (WPS) Se existir um botão PBC (WPS) no router, siga estes passos:

1. Ligue o televisor à LAN conforme descrito na secção anterior.

Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE.

Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTERE.

Defina Tipo de Rede para Sem fios.

Seleccione Configurar Rede. Aparece o ecrã Configurar Rede. Configurar Rede Selecção de uma rede : Não Selec. Config. Protoc. Internet : Auto. Endereço IP

Funcionalidades avançadas Se o televisor estiver ligado ao adaptador de LAN sem fios da Samsung, a imagem de alguns canais pode aparecer danificada ou com estática. Nesse caso, estabeleça uma ligação utilizando um dos seguintes métodos: Configurar Rede (Auto.) A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da sua rede sem fios. Se utilizar este método de configuração da ligação de rede e possuir uma chave de segurança para a sua rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração. PBC (WPS) U Mover E Enter R Regressar Português [UC5100]BN68-02656A-00L06.indb 27

2010-03-02 오전 10:43:07 Funcionalidades avançadas Como configurar automaticamente

Para configurar automaticamente a ligação sem fios, siga estes passos:

1. Siga os passos 1 a 6 do procedimento “Como configurar

utilizando a opção PBC (WPS)” (p. 27).

Carregue no botão ▼ para seleccionar select Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE.

Carregue no botão ▲ para aceder a Seleccionar uma rede e, em seguida, carregue no botão ENTERE. A função Rede procura as redes sem fios disponíveis. Quando terminar, apresenta uma lista das redes disponíveis.

Na lista de redes, carregue no botão ▲ ou ▼ para seleccionar uma rede e, em seguida, carregue no botão ENTERE. ✎✎ Se o AP estiver oculto (invisível), tem de seleccionar Adicionar Rede e introduzir os dados correctos de Nome de Rede e Chave de Segurança para poder estabelecer a ligação.

Se aparecer a janela de contexto de Segurança/PIN, aceda ao passo 6. Se aparecer o ecrã de ligação de rede, aceda ao passo 10.

Carregue no botão ▲ ou ▼ para seleccionar Segurança ou PIN. Para a maioria das redes domésticas, deve seleccionarse Segurança (para Chave Segurança). Aparece o ecrã Segurança. Chave Segurança 0 intr.

10. Aguarde até a mensagem de confirmação de ligação ser

apresentada e, em seguida, carregue no botão ENTERE. O ecrã Configurar Rede volta a aparecer.

11. Para testar a ligação, carregue no botão RETURN para

seleccionar Teste de Rede e, em seguida, carregue no botão ENTERE. Configurar Rede (Ad hoc) Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “Adaptador de LAN sem fios da Samsung” utilizando uma rede par-a-par. 0~9 Número Minúsc.

Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)” (p. 27).

Escolha Seleccionar uma rede. Aparece uma lista de dispositivos/redes.

Na lista de dispositivos, carregue no botão azul do telecomando. Eliminar ✎✎ A mensagem Ad-hoc é uma ligação Wi-Fi directa Space com o telemóvel ou PC. O sistema de rede existente pode ter funcionalidade limitada. Deseja alterar a ligação de rede? é apresentada. n Mover E Enter R Regressar

–– Carregue nos botões numéricos do telecomando para introduzir números. –– Utilize os botões de direcção do telecomando para alternar entre os botões apresentados no ecrã Chave Segurança. –– Carregue no botão vermelho para alternar entre minúsculas e maiúsculas ou para apresentar símbolos/caracteres. –– Para introduzir uma letra ou um símbolo, aceda à respectiva letra ou símbolo e, em seguida, carregue no botão ENTERE. –– Para eliminar a última letra ou número introduzido, carregue no botão verde do telecomando. Quando terminar, carregue no botão azul do telecomando. Aparece o ecrã de ligação de rede. Como estabelecer a ligação a um novo dispositivo Ad hoc Configurar Rede

Para introduzir a frase de acesso, siga estas instruções gerais: No ecrã Segurança, introduza a frase de acesso à sua rede.

✎✎ Deverá encontrar a frase de acesso num dos ecrãs de configuração utilizados para configurar o router ou o modem. Introduza o Nome de Rede (SSID) e a Chave Segurança gerados no dispositivo com o qual pretende estabelecer a ligação. Como estabelecer a ligação com um dispositivo Ad hoc existente

Siga os passos 1 a 6 do procedimento “Como configurar utilizando a opção PBC (WPS)” (p. 27).

Escolha Seleccionar uma rede. Aparece a lista de dispositivos/redes.

Se for necessária uma chave de segurança, introduza-a. ✎✎ Se a rede não funcionar normalmente, confirme novamente Nome de Rede (SSID) e Chave Segurança. Se Chave Segurança estiver incorrecto, pode provocar uma avaria.

Português [UC5100]BN68-02656A-00L06.indb 28 2010-03-02 오전 10:43:08 Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede. O televisor pode não conseguir estabelecer a ligação com a Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação com a Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação. Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos diferentes do seu PC (como o seu televisor) à Internet. Se o seu fornecedor de serviços de Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação com a Internet, o seu televisor pode não conseguir estabelecer a ligação com a Internet. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação com a Internet. A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços de Internet. Se não conseguir estabelecer a ligação com a Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços de Internet, contacte a Samsung Electronics através do número 1-800-SAMSUNG. Obtenção dos dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no canto

inferior direito do ecrã.

No menu de contexto, clique em Estado.

Na caixa de diálogo que surge, clique no separador Assistência.

No separador Assistência, clique no botão Detalhes. As definições de Rede são apresentadas. Como configurar manualmente Para introduzir manualmente os dados de ligação de rede, siga estes passos:

1. Siga os passos 1 a 6 do procedimento “Como configurar

utilizando a opção PBC (WPS)” (p. 27).

Carregue no botão ▼ para seleccionar select Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Manual. e, em seguida, carregue no botão ENTERE.

Carregue no botão ▼ para aceder ao primeiro campo de entrada (endereço IP).

Utilize os botões numéricos para introduzir números.

Quando terminar cada um dos campos, utilize o botão ► para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás.

Introduza os dados Endereço IP, Máscara de Sub-rede e Gateway.

Carregue no botão ▲ ou ▼ para aceder a DNS.

Carregue no botão ▼ para aceder ao primeiro campo de entrada de DNS. Introduza os números como descrito acima.

Quando terminar, carregue no botão ▲ para aceder a Seleccionar uma rede. Seleccione a rede pretendida e, em seguida, carregue no botão ENTERE. Funcionalidades avançadas Se o televisor não conseguir estabelecer a ligação com a Internet

10. Vá para o passo 4 de “Como configurar automaticamente” (p.

28) e siga as restantes instruções.

Português [UC5100]BN68-02656A-00L06.indb 29

2010-03-02 오전 10:43:08 Funcionalidades avançadas Media Play MEDIA.P Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC. MediaPlay Vídeos Alt. Disposit. SUM Ver Dispositivos E Enter R Regressar ¦ Ligação de um dispositivo USB

Ligue um dispositivo USB que contenha ficheiros de fotografia, música e/ou filmes à tomada USB 1 (HDD) ou USB 2 na parte lateral do televisor.

Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play. Painel posterior do televisor

Unidade USB ¦ Ligação ao PC através da rede Pode visualizar imagens, reproduzir música e vídeos guardados no PC através de uma ligação à rede no modo Media Play. ✎ Se utilizar o Media Play num ficheiro guardado no seu PC, deve transferir o “PC Share Manager” e o manual do utilizador a partir de “www.samsung.com.”

Modem externo (ADSL/VDSL/Televisão por cabo) Cabo LAN Adaptador de LAN sem fios da Samsung Router IP sem fios Cabo do modem Cabo LAN Cabo LAN

Para obter mais informações sobre como configurar a rede, consulte “Ligação de rede”. (p. 24).

– Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.**) Com um cabo LAN, ligue o modem externo ao PC onde vai instalar o programa Samsung PC Share Manager. – Pode ligar o televisor directamente ao PC sem utilizar um router.

✎✎Funções não suportadas quando estabelece ligação ao PC através da rede: Funcionalidades avançadas xx As funções Música de Fundo e Definição da Música de Fundo. xx A ordenação de ficheiros por preferência nas pastas Fotografia, Música, e Vídeos. xx O botão (REW) ou µ (FF) durante a reprodução de um filme. ✎✎Divx DRM, multi-áudio, legendas incorporadas não são suportados. ✎✎O Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC. ✎✎Se utilizar o modo Media Play através de uma ligação à rede, de acordo com as funções do servidor fornecido: xx O método de ordenação pode variar. xx A função de procura de cenas pode não ser suportada. xx A função Reproduzir Continuamente, que retoma a reprodução de um vídeo, pode não ser suportada. –– A função Reproduzir Continuamente não suporta vários utilizadores. (Memoriza apenas o ponto onde o utilizador mais recente interrompeu a reprodução.) xx O botão ◄ ou ► pode não funcionar consoante a informação do conteúdo. xx Se sentir problemas na transmissão do ficheiro durante a reprodução de um vídeo através de uma rede sem fios, recomendamos a utilização de uma rede com fios. ✎✎O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados. ✎✎Segue-se uma lista de itens que deve saber antes de utilizar o Media Play xx O MTP (Media Transfer Protocol - Protocolo de transferência multimédia) não é suportado. xx O sistema de ficheiros suporta FAT16, FAT32 e NTFS. xx Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor. xx O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor. xx Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados. xx Ligue um USB HDD à porta dedicada, a porta USB 1 (HDD). xx Não desligue o dispositivo USB enquanto este estiver a carregar. xx Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã. xx A resolução JPEG máxima suportada é de 15360 x 8640 pixels. xx Para ficheiros não suportados ou danificados, a mensagem "Formato de Ficheiro Não Suportado." é apresentada. xx Se os ficheiros estiverem ordenados por Visual. Básica, pode ver até 1000 ficheiros por pasta. xx Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos. xx Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez. xx Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados. xx Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente. xx Se o televisor ficar inactivo durante o período de tempo definido em Tempo Protecção Aut., a protecção de ecrã é activada. xx O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor. xx Se utilizar um cabo de extensão USB, o dispositivo USB pode não ser reconhecido ou pode não ser possível ler os ficheiros aí armazenados. xx Se o dispositivo USB que estiver ligado ao televisor não for reconhecido, a lista de ficheiros do dispositivo estiver corrompida ou um dos ficheiros da lista não for reproduzido, ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação. xx Se um ficheiro eliminado do PC ainda aparecer quando executa o Media Play, utilize a função “Esvaziar reciclagem” do PC para eliminar de forma permanente o ficheiro. Português [UC5100]BN68-02656A-00L06.indb 31

2010-03-02 오전 10:43:10 Funcionalidades avançadas ¦¦ Apresentação do ecrã Aceda ao ficheiro pretendido utilizando os botões para cima/baixo/direita/esquerda e, em seguida, carregue no botão ENTERE ou (Reproduzir). O ficheiro é reproduzido. ✎✎Suporta o Ver Dispositivos e Pág. pr. na página inicial do Media Play. Informação: pode verificar o nome do ficheiro seleccionado e o número de ficheiros e páginas. Vídeos Movie 01.avi Movie 03.avi Movie 05.avi Secção da lista de ordenação: apresenta o padrão de ordenação. 1/1 Página /Movie 01.avi Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 07.avi Movie 02.avi Movie 04.avi Movie 06.avi Movie 09.avi consoante os conteúdos. SUM Secção da lista de ficheiros: pode confirmar os ficheiros e os grupos que estão ordenados por categoria. Jan.10.2010 Jan.10.2010 Movie 08.avi Jan.10.2010 ✎✎ O padrão de ordenação varia Jan.10.2010 Jan.10.2010 Seleccionar Alt. Disposit. Jan.10.2010 Movie 10.avi Jan.10.2010 Ordenação T Ferramentas Botões de funcionamento Vermelho (Alt. Disposit.): selecciona um dispositivo ligado. B Verde (Preferência) : define as preferências do ficheiro. (não suportado na opção Visual. Básica) Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros seleccionados são marcados com um símbolo. Azul (Ordenar): selecciona a lista de ordenação. T Ferramentas: apresenta o menu de opções. ✎✎ Se utilizar o botão (REW) ou µ (FF), a lista de ficheiros pode passar para a página seguinte ou anterior. Vídeos Reproduzir vídeos

Carregue no botão ◄ ou ► para seleccionar Vídeos e, em seguida, carregue no botão ENTERE no menu Media Play.

Carregue no botão ENTERE ou no botão (Reproduzir). –– O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –– No caso de a informação sobre o tempo ser desconhecida, o tempo de reprodução e a barra de progresso não serão apresentados. –– Durante a reprodução de um vídeo, pode efectuar procuras utilizando os botões ◄ e ►. ✎✎Neste modo, pode tirar partido de clips de filmes de um Jogo, mas não pode jogá-lo. yy Formatos de legenda suportados 00:04:03 / 00:07:38 Nome Extensão do ficheiro MPEG-4 texto baseado no tempo .ttxt XML SAMI .smi HTML Formato SubRip .srt baseado em cadeias de texto SubViewer .sub baseado em cadeias de texto Micro DVD .sub ou .txt baseado em cadeias de texto SUM

ADPCM / WMA Funcionalidades avançadas Extensão do ficheiro

HE-AAC Outras restrições ✎✎ NOTA xx Se surgirem problemas com os conteúdos de um codec, este não será suportado. xx Se a informação relativa a uma categoria estiver incorrecta e o ficheiro der erro, não vai conseguir reproduzir a categoria correctamente. xx O som ou o vídeo podem não funcionar se os conteúdos tiverem uma taxa de bits/taxa de fotogramas padrão superior ao fotograma/seg. compatível, listado na tabela acima. xx Se a tabela de índice estiver danificada, a função Procurar (Saltar) não é suportada. Descodificador de vídeo

Suporta até H.264, Nível 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD não são suportados. O GMC não é suportado. O H.263 não é suportado. Descodificador de áudio

Suporta até WMA 7, 8, 9, STD WMA 9 PRO não suporta áudio de 2 canais, multicanal ou áudio sem perda. A frequência de amostragem de 22 050 Hz mono WMA não é suportada. Português [UC5100]BN68-02656A-00L06.indb 33

2010-03-02 오전 10:43:13 Funcionalidades avançadas Reprodução de um ficheiro de filme de modo contínuo (Retomar Reprodução) Se sair da função de reprodução de filmes, pode reproduzir o filme posteriormente a partir do ponto em que parou.

Seleccione o ficheiro de filme que pretende reproduzir de modo contínuo carregando no botão ◄ ou ► a partir da secção da lista de ficheiros.

Carregue no botão (Reproduzir) / ENTERE.

Seleccione Reproduzir Continuamente (Retomar Reprodução) carregando no botão azul. O filme irá iniciar a reprodução a partir do ponto no qual foi interrompido. 00:04:03 / 00:07:38 ✎✎ O botão azul fica disponível quando retomar a reprodução. ✎✎ Se a função Ajuda para reprodução contínua de filme de filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme. 1/1 Movie 01.avi Reproduzir Continuamente Retom.repro.últ.cena vis. SUM Reproduzir Continuamente E Pausa L Saltar T Ferramentas R Regressar Música Reproduzir música

Carregue no botão ◄ ou ► para seleccionar Música e, em seguida, carregue no botão ENTERE no menu Media Play.

Carregue no botão ENTERE ou no botão (Reproduzir). Lista Rep. –– Durante a reprodução de uma música, pode efectuar procuras utilizando os botões ◄ e ►. –– Os botões (REW) e µ (FF) não funcionam durante a reprodução. ✎✎Só são apresentados os ficheiros com as extensões MP3 e PCM. Os I Love You Jhon I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer 01:10 / 04:02 Music 4 No Singer Music 5 No Singer SUM E Pausa L Saltar T Ferramentas R Regressar ficheiros com outras extensões não são apresentados, mesmo que estejam gravados no mesmo dispositivo USB. ✎✎Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.) Fotografia Visualização de uma fotografia (ou apresentação de diapositivos)

Carregue no botão ◄ ou ► para seleccionar Fotografia e, em seguida, carregue no botão ENTERE no menu Media Play.

Carregue no botão ENTERE ou no botão (Reproduzir). –– Durante a apresentação da lista de fotografias, carregue no botão (Reproduzir) / ENTERE do telecomando para iniciar a apresentação diapositivos. –– Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos. –– Durante a apresentação de diapositivos, os ficheiros são mostrados por ordem, a partir do ficheiro actualmente exibido. Normal SUM Image1024.jpg 1024x768 2010/2/1 3/15 E Pausa L Anterior/Seguinte T Ferramentas R Regressar ✎✎Os ficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado. ✎✎Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.

¦¦ Reprodução de vários ficheiros

Repita a operação acima descrita para seleccionar vários ficheiros. Vídeos Movie 01.avi ✎✎ NOTA Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 07.avi xx Para cancelar uma selecção, carregue novamente no botão carregue no botão TOOLS e escolha Anular Selec. Tudo. Jan.10.2010 Movie 10.avi Jan.10.2010 SUM Alt. Disposit. Jan.10.2010 Movie 08.avi Movie 09.avi xx Para anular a selecção de todos os ficheiros seleccionados, Jan.10.2010 Movie 06.avi Jan.10.2010 amarelo. 1/1 Página Movie 02.avi Jan.10.2010 Movie 03.avi xx A marca c aparece à esquerda dos ficheiros seleccionados.

2 ficheiro sel. /Movie 01.avi Seleccionar Jan.10.2010 Funcionalidades avançadas Reprodução dos ficheiros de vídeo/música/fotografia seleccionados Ordenação T Ferramentas Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selecs.. Reprodução de um grupo de ficheiros de vídeo/música/fotografia

Durante a apresentação de uma lista de ficheiros, aceda a um ficheiro de um determinado grupo.

Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual. ¦¦ Função adicional do Media Play Ordenação da lista de ficheiros Carregue no botão azul na lista de ficheiros para ordenar os ficheiros. Categoria Vídeos Música Fotografia Visual. Básica Apresenta a pasta completa. Pode ver a fotografia seleccionando a pasta. Operações

Preferência Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros utilizando o botão verde.

Última Data Ordena e apresenta os ficheiros pela data mais recente.

Primeira Data Ordena e apresenta os ficheiros pela data mais antiga.

Artista Ordena os ficheiros de música por artista em ordem alfabética.

Álbum Ordena os ficheiros de música por álbum em ordem alfabética.

Disposição Ordena os ficheiros de música por disposição. Pode alterar as informações de disposição da música.

Mensal Ordena e apresenta os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano.

2010-03-02 오전 10:43:16 Funcionalidades avançadas Menu de opções de reprodução de vídeos/música/fotografias Durante a reprodução de um ficheiro, carregue no botão TOOLS. Categoria Operações Vídeos Título Pode passar directamente para o outro ficheiro.

Modo Repetir Pode reproduzir ficheiros de filmes e música repetidamente.

Tamaho Imagem Pode ajustar o tamanho da imagem de acordo com a sua preferência.

Definição de Imagem Pode ajustar a definição da imagem. (p. 15, 16, 17)

Definição de Som Pode ajustar a definição do som. (p. 17, 18, 19)

Definição de Legenda Pode reproduzir o ficheiro de vídeo com legendas. Esta função só funciona se o ficheiro das legendas e o ficheiro de vídeo tiverem o mesmo nome.

Parar Apresentação Diapositivos / Iniciar Apresent. Diapositivos Pode iniciar ou parar uma apresentação de diapositivos. Música Fotografia

Velocidade de Apresentação Pode seleccionar a velocidade da apresentação de diapositivos durante a mesma. de Diapositivos

Música de Fundo Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos.

Zoom Pode fazer zoom de imagens no modo de ecrã inteiro.

Rodar Pode rodar imagens no modo de ecrã inteiro. Informação Pode ver informações detalhadas sobre o ficheiro reproduzido.

Definições Utilização do menu Configurar ■■ Ajuda para reprodução contínua de filme (Retomar Reprodução) (Ligado / Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda para a reprodução de filmes em modo contínuo. ■■ Obtenha o código de registo do DivX® VOD: apresenta o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD utilizando a aplicação Media Play, o registo é concluído. ✎✎ Para obter mais informações sobre o DivX® VOD, visite o site “www.DivX.com.” ■■ Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, o código de desactivação do registo é apresentado. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado. ■■ Informação: seleccione esta opção para visualizar as informações sobre o dispositivo ligado.

Anynet+ Anynet+ é uma função que permite controlar, a partir do telecomando do televisor Samsung, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet+. Ligação ao sistema home theatre Sistema home theatre Painel posterior do televisor Dispositivo Anynet+ 1 Dispositivo Anynet+ 2, 3, 4 Funcionalidades avançadas O que é o Anynet+? t Cabo óptico Cabo HDMI Cabo HDMI Cabo HDMI

Ligue a tomada HDMI IN do sistema home theatre e a tomada HDMI OUT do dispositivo Anynet+ correspondente, utilizando um cabo HDMI. ✎✎NOTA xx Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre. xx Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é reproduzido no subwoofer e nos altifalantes frontal, esquerdo e direito do sistema de cinema em casa. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor. xx Ligue apenas um sistema home theatre. xx Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+. xx O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de espera ou ligado. xx O sistema Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo. Português [UC5100]BN68-02656A-00L06.indb 37

2010-03-02 오전 10:43:17 Funcionalidades avançadas Menu Anynet+ O menu Anynet+ muda consoante o tipo e o estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Lista Dispos. MENU (nome_dispositivo) INFO (nome_dispositivo) Gravação: (*gravador) Parar Gravação: (*gravador) Receptor Descrição Muda o modo Anynet+ para o modo de transmissão de TV. Apresenta a lista de dispositivos Anynet+. Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD. Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD. Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) Pára a gravação. O som é reproduzido através do receptor. Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo). ¦¦ Configuração do Anynet+ ■■ Configurar Anynet+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet+, Anynet+ (HDMI-CEC) tem de estar definido para Ligado. Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado. A fonte activa do televisor deve estar definida para TV de modo a poder utilizar a função Anynet+.

✎✎ Se um dispositivo externo ainda estiver a gravar, este pode desligar-se. ¦¦ Comutação entre os dispositivos Anynet+

Aparece uma lista dos dispositivos Anynet+ ligados ao televisor. ✎✎ Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista. Seleccione um dispositivo e carregue no botão ENTERE. Pode mudar para o dispositivo seleccionado. ✎✎ Só quando define Anynet+ (HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece. xx Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação. xx Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista Dispos.. ¦¦ Gravação Pode gravar um programa de televisão com um gravador Samsung.

1. Seleccione Gravação.

✎✎ Se houver mais de dois dispositivos de gravação xx Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos.. ✎✎ Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

Carregue no botão EXIT para sair. ✎✎ Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo). ✎✎ Se carregar no botão (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas. ✎✎ Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente

uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador. Português [UC5100]BN68-02656A-00L06.indb 38 2010-03-02 오전 10:43:17

¦¦ Ouvir através de um receptor

Carregue no botão EXIT para sair. ✎✎ Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos. ✎✎ O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor. ✎✎ Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor. Funcionalidades avançadas Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do Altifalante da TV.

1. Seleccione Receptor e defina esta opção para Ligado.

✎✎NOTA xx Só pode controlar os dispositivos Anynet+ utilizando o telecomando do televisor, não os botões do televisor. xx O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+. xx Não é possível utilizar as funções Anynet+ com produtos de outros fabricantes. ¦¦ Resolução de problemas para o Anynet+ Problema O Anynet+ não funciona. Solução possível

Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Ligue apenas um receptor (sistema home theatre). Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações dos cabos de vídeo/áudio/HDMI do dispositivo Anynet+. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo Anynet+. O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play ou Plug & Play (configuração inicial), etc.) Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor. Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada. Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração Anynet+. Carregue no botão TOOLS para ver o menu Anynet+ e seleccione o menu pretendido. Quero sair do Anynet+.

Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em P > / < e PRE-CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.) A mensagem “A ligar ao dispositivo Anynet+...” aparece no ecrã.

Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídas. O dispositivo Anynet+ não reproduz.

Não pode utilizar a função de reprodução se Plug & Play (Configuração inicial) estiver em curso. O dispositivo ligado não é apresentado.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI está correctamente ligado. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+. Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos.

Não consigo gravar o programa de televisão.

Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente. O som do televisor não é reproduzido através do receptor.

2010-03-02 오전 10:43:18 Funcionalidades avançadas AllShare Mensag. (Ligado / Desligado): ¦¦ O AllShare O AllShare estabelece a ligação com o seu televisor, telemóveis e outros dispositivos que sejam compatíveis através de uma rede. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o PC) controlando-os no televisor através da rede. Além disso, pode utilizar o televisor como monitor para o telemóvel quando navegar numa página Web. ✎✎Para obter mais informações, visite o site “www.samsung. com” ou contacte o centro de atendimento Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador. Mostra uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare. ✎✎A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare. ■■ Permit. / Recus.: autoriza/bloqueia o telemóvel. ■■ Eliminar: elimina o telemóvel da lista. ✎✎ Esta função só elimina o nome do telemóvel da lista. Se ligar o dispositivo móvel eliminado ou se este tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista. Utilização da função Mensag. Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão. ✎✎NOTA ¦¦ Configurar o AllShare xx Para desactivar a janela de alarme, defina Mensag. para Desligado em Configurar de AllShare. Configurar xx Se seleccionar OK, ou se OK não for seleccionado após ■■ Mensag. (Ligado / Desligado): activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis). xx A janela de alarme pode ser apresentada enquanto utiliza ■■ Suporte (Ligado / Desligado): activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o AllShare. ■■ ScreenShare (Ligado / Desligado): activa ou desactiva a função ScreenShare, que permite utilizar o telemóvel como telecomando. ■■ Nome de TV: define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel. ✎✎ Se seleccionar Ent. Utiliz., pode escrever no televisor utilizando o OSK (On Screen Keyboard). AllShare™ 3/7 Configurar Mensag. : Ligado Mensag. Suporte : Ligado Suporte ScreenShare : Ligado ScreenShare Nome de TV : TV Principal a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel. algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV. xx Quando for apresentada uma mensagem de um telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Recus. para bloquear o telemóvel. Visualização da mensagem Se receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado. Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

Português [UC5100]BN68-02656A-00L06.indb 40 2010-03-02 오전 10:43:18 Utilização da função ScreenShare Se receber uma chamada enquanto vê televisão, aparece a janela de alarme. O Screenshare apresenta a mesma página Web que é fornecida no telemóvel. Se utilizar o ScreenShare, pode abrir os vários conteúdos guardados num telemóvel. Por exemplo, a imagem à direita apresenta uma página de acesso a conteúdos de um telemóvel. Pode ler os vários ficheiros do telemóvel e ver a agenda e o calendário no televisor. Além disso, graças à agenda, pode fazer uma chamada para outra pessoa ou enviar uma mensagem SMS. Enquanto vê televisão, a janela de alarme aparece e apresenta o evento registado. Pode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

✎✎ Alguns caracteres especiais podem aparecer em branco ou corrompidos. ✎✎NOTA xx Nos telemóveis Samsung, primeiro tem de instalar o ScreenShare e executar a aplicação de suporte; depois, já pode utilizar a função ScreenShare. Funcionalidades avançadas Alarme de compromisso

Alarme de chamada recebida xx Os botões disponíveis no telecomando podem variar consoante a página. Utilização da função Suporte Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados de um telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos. xx Doc Viewer permite ler ficheiros em formato doc, mas não modificá-los. xx O ecrã apresentado pode variar consoante o dispositivo ligado. My Mobile ✎✎NOTA xx Quando executar a função de suporte pela primeira vez, aparece a janela de contexto de aviso. Carregue no botão ENTERE para seleccionar Permit., depois, pode utilizar a função de multimédia no dispositivo. "Dispositivo Desc. 0" está a pedir a permissão da reprodução do ficheiro multimédia. Se pretender permitir a reprodução do ficheiro multimédia no seu dispositivo, prima "Permit.", caso contrário, prima "Recus.". Também pode alterar a definição (ou redefinição) desta funcionalidade em "AllShare Configurar". Aviso: Note que, se o dispositivo estiver ligado a uma rede não segura ou desconhecida, poderão ser reproduzidos conteúdos inapropriados ou não desejados. Se não estiver certo em relação à identidade da rede ou adequação do conteúdo, recomendamos vivamente que não "Permit." a reprodução do pedido. Permit. Recus. xx Para desactivar a transmissão de conteúdos multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare . Contacts Calendar Doc Viewer E Seleccionar Regressar Utilizar o telemóvel da Samsung para controlar o televisor com facilidade Antes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando operar o televisor com o telemóvel, apenas os botões POWER, Y, P</> e MUTE são suportados. ✎✎Mesmo que mantenha premido um botão de controlo (canal ou volume) no telemóvel, o valor apenas sobe ou desce uma unidade. xx Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato. xx Os botões ENTERE e ◄ / ► podem não funcionar consoante o tipo de conteúdo multimédia. xx Se utilizar o dispositivo móvel, pode controlar a reprodução de multimédia. Para obter mais informações, consulte o manual do utilizador de cada dispositivo. xx Se pretender reproduzir conteúdos multimédia do seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte “Media Play” (p. 30). Português [UC5100]BN68-02656A-00L06.indb 41

2010-03-02 오전 10:43:19 Outras informações Funcionalidade de teletexto de canais analógicos A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para apresentar as informações do teletexto correctamente, a recepção dos canais deve ser estável. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. ✎✎Pode mudar as páginas do teletexto com os botões numéricos do telecomando. 1 / (activar teletexto/sobrepor): activa o modo de teletexto para o canal actual. Carregue duas vezes neste botão para sobrepor o ecrã de transmissão actual ao ecrã de teletexto. 2 8 (memorizar): memoriza as páginas de teletexto. 3 4 (tamanho): apresenta o teletexto na metade superior do ecrã com o dobro do tamanho. Para mover o texto para a metade inferior do ecrã, carregue novamente. Para ver o ecrã normal, carregue novamente. 4 9 (espera): mantém o visor na página actual, no caso de existirem várias páginas secundárias que se seguem automaticamente. Para anular a acção, carregue novamente. 5 Botões coloridos (vermelho, verde, amarelo, azul): se uma estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados numa página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue na cor que corresponde ao tópico que escolheu. Aparece uma nova página codificada com cores. Pode seleccionar os itens aí presentes da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. 6 0 (modo): selecciona o modo de teletexto (LIST / FLOF). Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode guardar uma página de teletexto numa lista utilizando o botão 8(memorizar). (página secundária): apresenta a página secundária disponível.

CH LIST 2 (página acima): apresenta a página de teletexto seguinte. 3 (página para baixo): apresenta a página de teletexto anterior. 6 (índice): apresenta a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto. 5 (mostrar): apresenta o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão. 7 (cancelar): sai do ecrã de teletexto e passa para a emissão actual.

Índice Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT. Português [UC5100]BN68-02656A-00L06.indb 42 2010-03-02 오전 10:43:20

Montagem dos cabos Outras informações Tipo de base Envolva os cabos com a braçadeira de cabos, para que estes não sejam visíveis através da base transparente.

Tipo de montagem na parede ✎✎Não puxe demasiado pelos cabos, quando os organizar. Se o fizer, pode danificar os terminais de ligação do produto. Português [UC5100]BN68-02656A-00L06.indb 43

2010-03-02 오전 10:43:22 Outras informações Instalação do suporte de montagem na parede Montagem da tampa Quando instalar o televisor numa parede, fixe a tampa conforme indicado. Tampa Colocar o cabo de alimentação Quando instalar o televisor numa parede, fixe o cabo de alimentação, tal como ilustrado.

Retire o parafuso ilustrado na primeira imagem acima.

Coloque o clip no cabo de alimentação.

Fixe o clip do cabo de alimentação ao televisor, utilizando o parafuso removido, conforme indicado. A preparar antes de instalar o suporte de montagem na parede Caso A. Instalar o Suporte de montagem na parede da Samsung Caso B. Instalar o suporte de montagem na parede de outra empresa

Para instalar um suporte de montagem na parede, utilize o Anel de suporte 1. Instalação do kit de montagem na parede O kit de montagem na parede (vendido separadamente) permite montar o televisor na parede. Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico. Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Especificações do kit de montagem na parede (VESA) Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves. ✎✎NOTA xx As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo. xx Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem. Outras informações ✎✎O kit de montagem na parede não é fornecido, mas sim vendido em separado. xx Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão. xx Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações VESA para parafusos padrão. Os parafusos demasiado compridos podem danificar o interior do televisor. xx No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as especificações dos suportes de montagem na parede. xx Não aperte de mais os parafusos, pois pode danificar o produto ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes. xx A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto. xx Não monte o televisor com uma inclinação superior a 15 graus. Família de produtos LED-TV [Ultra fino] polegadas Espec. VESA (A * B) Parafuso padrão 19~22 75 X 75

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. Português [UC5100]BN68-02656A-00L06.indb 45

2010-03-02 오전 10:43:24 Outras informações Dispositivo anti-roubo Kensington O dispositivo de bloqueio Kensington não é fornecido pela Samsung. Trata-se de um dispositivo utilizado para fixar fisicamente o sistema quando utilizado num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração, consoante o fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para saber como utilizá-lo correctamente.

✎✎Localize o ícone “K” na parte de trás do televisor. Existe uma ranhura

Kensington ao lado do ícone “K”. Introduza o dispositivo de bloqueio na ranhura Kensington 1 do televisor LED e rode-o tal como mostra a imagem 2.

Ligue o cabo do dispositivo de bloqueio Kensington 3.

Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um objecto estacionário pesado. O dispositivo de bloqueio tem de ser adquirido separadamente.

✎✎A localização da ranhura Kensington pode ser diferente consoante o modelo do televisor. Fixação do televisor à parede Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade e segurança, instale o dispositivo antiqueda como descrito em seguida. ¦¦ Para evitar a queda do televisor

Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede. ✎✎ Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede. ✎✎ Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.

Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente. ✎✎ Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações. ✎✎ Especificações dos parafusos xx De 19 ~ 22 polegadas: M4 xx De 23 ~ 65 polegadas: M8

Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio. ✎✎ NOTA xx Instale o televisor perto da parede para que este não caia para trás. xx É mais seguro ligar o fio de modo a que os grampos fixados à parede Parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. xx Desaperte o fio antes de transportar o televisor.

Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

Resolução de Problemas Problemas Soluções e explicações Qualidade da imagem Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Imagem) (p. 22) Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. A imagem do televisor não parece ser de tão boa qualidade como na loja.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

Se tiver uma caixa de televisão por cabo analógica/set top box, adquira uma set top box digital. Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (high definition). Subscritores de cabo/satélite: experimente as estações HD da grelha de canais. Ligação de antena: experimente as estações HD após executar a programação automática. ✎✎ Muitos canais HD são actualizados a partir de conteúdos SD (Standard Definition - Definição padrão). Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p. Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos, como no desporto e filmes de acção. Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor. Cor errada ou inexistente.

Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco. A cor ou o brilho são pouco nítidos.

Ajuste as opções de Imagem no menu TV. (aceda ao modo Imagem / Cor / Brilho / Nitidez) (p. 15) Ajuste a opção Poupança Energ. no menu TV. (aceda a MENU - Imagem - Solução Eco - Poupança Energ.) (p. 15) Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem Reposição da Imagem)(p.16) Aparece uma linha com pontos na extremidade do ecrã.

Se o tamanho da imagem estiver definido para Ajustar ao Ecrã, altere-o para 16:9 (p. 16). Altere a resolução da caixa de televisão por cabo/set top box. A imagem é apresentada a preto e branco.

Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor. Quando mudar de canal, a imagem pára, fica distorcida ou com atraso.

Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos. Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.

Qualidade do som Primeiro, execute o Teste de Som para confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Som) (p. 22) Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.

Verifique o volume do dispositivo externo ligado ao televisor. A imagem tem uma boa qualidade, mas não é emitido som.

Defina a opção Seleccionar Altifalante para Altifalante da TV no menu do som (p. 18). Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor. Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor). Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar. Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada.

Os altifalantes fazem um ruído estranho. Outras informações Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Assistência ou contacte o centro de atendimento na lista da contracapa deste manual.

Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio. Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção do som. O televisor não liga.

Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Verifique se a tomada de parede está a funcionar devidamente. Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo. O televisor desliga-se automaticamente.

Certifique-se de que Temporizador está definido para Desligado no menu Configurar (p. 19). Se ligar o PC ao televisor, verifique as definições de alimentação do PC. Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 ~ 15 minutos, se não for detectado sinal. Sem imagem, sem vídeo Português [UC5100]BN68-02656A-00L06.indb 47

2010-03-02 오전 10:43:26 Outras informações Problemas Não se vê imagem/vídeo. Soluções e explicações

Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos). Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor. Certifique-se de que os dispositivos estão ligados. Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando. Ligação RF (cabo/antena) O televisor não recebe todos os canais.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

Certifique-se de que o cabo de antena está correctamente ligado. Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais. Aceda a MENU Configurar - Plug & Play (Configuração inicial) e aguarde até que todos os canais disponíveis sejam memorizados (p. 7). Verifique se a antena está na posição correcta.

A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor. Ligação ao PC Aparece a mensagem “Função Não Suportada".

Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor (p. 23). “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.

Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado. O vídeo tem uma boa qualidade, mas não é emitido áudio.

Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.

É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios. Certifique-se de que a ligação de rede está definida para Sem fios (p. 26). Certifique-se de que o televisor pode ser ligado a um router IP sem fios.

Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados. Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor. Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro. O telecomando não funciona.

Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta. Limpe a janela de transmissão do sensor do telecomando. Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m. O telecomando da caixa de televisão por cabo/ set top box não liga nem desliga o televisor, nem regula o volume.

Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set top box para identificar o código do televisor SAMSUNG. Aparece a mensagem “Função Não Suportada".

Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 23 deste manual. Ligação de rede (consoante os modelos) A ligação da rede sem fios falhou. Outros A imagem não é apresentada no modo de ecrã inteiro. O televisor exala um cheiro a plástico.

Este cheiro é normal e dissipa-se com o passar do tempo. A opção Informações do Sinal do televisor não está disponível no menu do teste de auto-diagnóstico.

Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial (p. 22). O televisor está inclinado.

Remova a base do suporte do televisor e monte-a novamente. Há dificuldades na montagem da base do suporte.

Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada. O menu do canal aparece esbatido. (indisponível)

O menu Canal só está disponível quando seleccionar a fonte de TV. Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

Se o televisor estiver no modo Demons. Loja, as predefinições de áudio e de imagem são repostas a cada 30 minutos. Altere as definições do modo Demons. Loja para o modo Util. Domés. no procedimento Plug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configurar

• Plug & Play (Configuração inicial) → ENTERE (p. 7). Verifica-se uma perda intermitente de áudio ou de vídeo.

Verifique as ligações dos cabos e ligue-os novamente. A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus.

Português [UC5100]BN68-02656A-00L06.indb 48 2010-03-02 오전 10:43:26 Soluções e explicações

Isso faz parte do design do produto e não constitui um defeito. O menu PIP não está disponível.

PIP só está disponível quando utilizar uma fonte de HDMI, PC ou componentes (p. 21). Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”.

Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum. Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura.

Após ter desligado o televisor há 45 minutos, este voltou a ligar-se.

Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão. São detectados problemas frequentes relacionados com a imagem/som.

Verifique e altere o sinal/fonte. Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobílias.

2010-03-02 오전 10:43:26 Outras informações Especificações Painel nativo 1920 x 1080 @ 60 Hz Considerações ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Sistema de televisão Sistema de cores / vídeo 10°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação Analógico: B/G, D/K, L, I (dependendo da selecção do país) Digital: DVB-T/DVB-C Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Sistema de som HDMI IN 1 ~ 4 BG. OK NICAM. MPEGl Vídeo: 1080 24p, 1080p, 1080i, 720p 576p, 576i, 480p, 480i Áudio: 2 canais Linear PCM 32/44,1/48 kHz, 16/20/24 bits. Entrada de áudio analógico (apenas HDMI IN1) Entrada de PC (apenas HDMI IN1 Rotação da Base (Esquerda / direita) -20˚ ~ 20˚ Nome do modelo UE32C5100 UE37C5100 Tamanho do ecrã (Diagonal) 32 polegadas 37 polegadas Som (Saída) 10 W x 2 Dimensões (LxPxA) Caixa Com base 785,0 X 29,9 X 491,0 mm 785,0 X 240,0 X 550,0 mm 908,0 X 29,9 X 561,0 mm 908,0 X 255,0 X 621,0 mm 8,2 kg 11,0 kg 10,6 kg 14,2 kg Nome do modelo UE40C5100 UE46C5100 Tamanho do ecrã (Diagonal) 40 polegadas 46 polegadas Peso Sem base Com base Som (Saída) 10 W x 2 Dimensões (LxPxA) Caixa Com base Peso Sem base Com base 972,0 X 29,9 X 596,0 mm 972,0 X 255,0 X 621,0 mm 1107,0 X 29,9 X 671,0 mm 1107,0 X 275,0 X 731,0 mm 12,1 kg 15,7 kg 15,7 kg 19,7 kg ✎✎O design e as especificações estão sujeitos a alterações sem aviso prévio. ✎✎Para obter informações sobre a fonte de alimentação e saber mais sobre o consumo de energia, consulte a etiqueta colada ao produto.

Índice remissivo Actualização do Software Ajuste automático AllShare Alterar PIN Altifalante da TV Altifalante Exter. Amplificar Antena Anynet+ Apresentação Diapositivos Auscultadores Auto-diagnóstico

Edição de canais Editar Nome EPG (Electronic Programme Guide) Equalizador Equilíb. Branco Espaço de instalação Especificações Gestor de Canais Gravação Guia actual e seguinte

8, 37 Idioma Indicador de corrente Informações do Sinal

Legenda Licença Ligação a um dispositivo de áudio Ligação a um PC Ligação de rede Lista de Fontes

Receptor Relógio Resolução de Problemas Resolução ideal Rodar

Tamaho Imagem Tampa Telecomando Temporizador Temporizador Título Tom de Pele Tonalidade Tonalidade de Preto Transparên. Menu 16, 36

Unidade USB 22, 30 Utilização da função Vis. Canal Utilização da função Vista Programada 12 Utilização de canais favoritos

C. quentes Componente Configurar Rede Contraste Dinâmico

Balanço E/D Bloquear Botão ON/OFF Braçadeira de cabos Brilho Ferramentas Formatos de vídeo Fotografia Frequência

Português [UC5100]BN68-02656A-00L06.indb 51 Outras informações
