KULLANIM KILAVUZU PS50A656T1F SAMSUNG

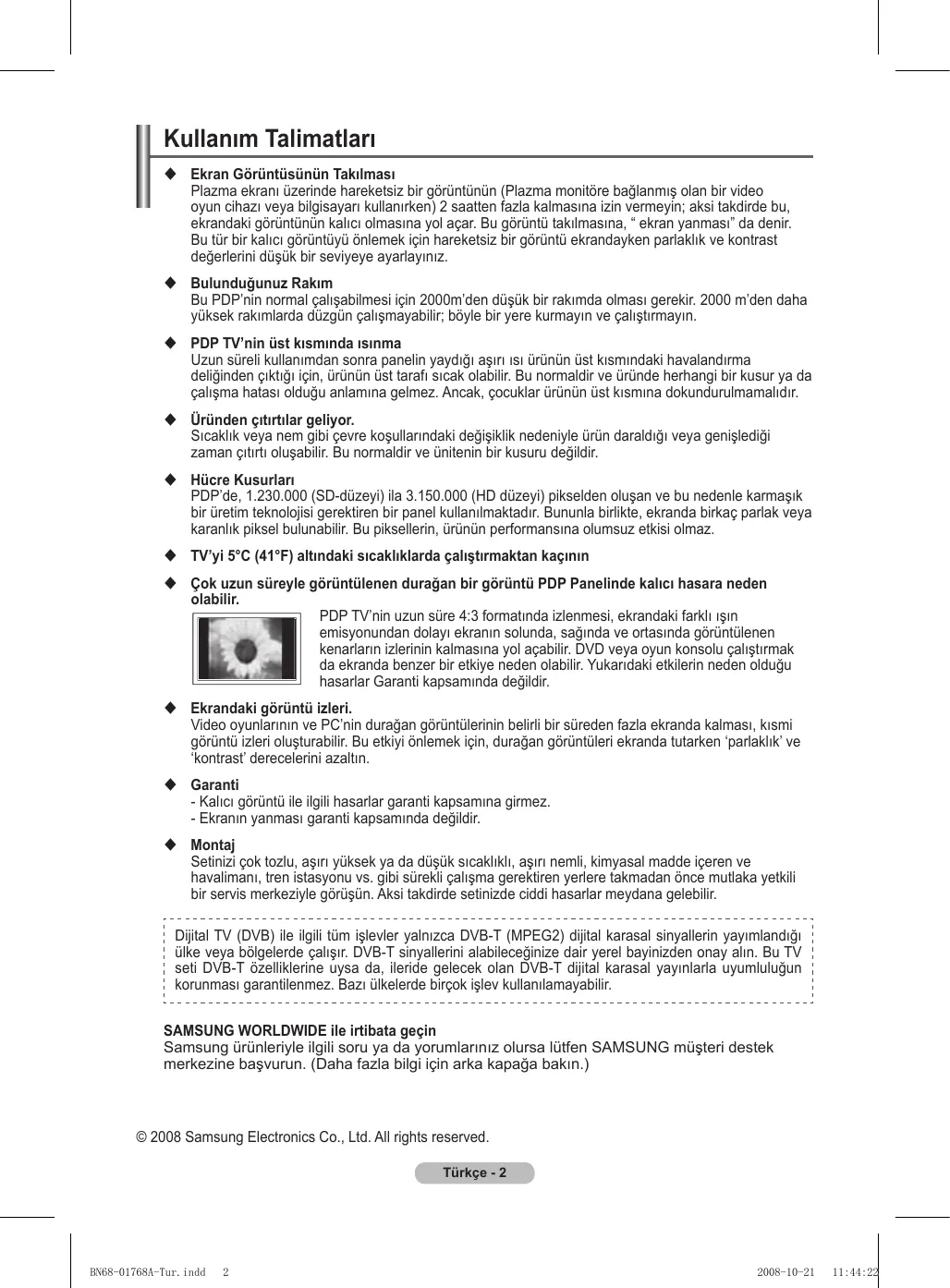

2008-10-21 10:58:00 Kullanım Talimatları Ekran Görüntüsünün Takılması Plazma ekranı üzerinde hareketsiz bir görüntünün (Plazma monitöre bağlanmış olan bir video oyun cihazı veya bilgisayarı kullanırken) 2 saatten fazla kalmasına izin vermeyin; aksi takdirde bu, ekrandaki görüntünün kalıcı olmasına yol açar. Bu görüntü takılmasına, “ ekran yanması” da denir. Bu tür bir kalıcı görüntüyü önlemek için hareketsiz bir görüntü ekrandayken parlaklık ve kontrast değerlerini düşük bir seviyeye ayarlayınız. Bulunduğunuz Rakım Bu PDP’nin normal çalışabilmesi için 2000m’den düşük bir rakımda olması gerekir. 2000 m’den daha yüksek rakımlarda düzgün çalışmayabilir; böyle bir yere kurmayın ve çalıştırmayın. PDP TV’nin üst kısmında ısınma Uzun süreli kullanımdan sonra panelin yaydığı aşırı ısı ürünün üst kısmındaki havalandırma deliğinden çıktığı için, ürünün üst tarafı sıcak olabilir. Bu normaldir ve üründe herhangi bir kusur ya da çalışma hatası olduğu anlamına gelmez. Ancak, çocuklar ürünün üst kısmına dokundurulmamalıdır. Üründen çıtırtılar geliyor. Sıcaklık veya nem gibi çevre koşullarındaki değişiklik nedeniyle ürün daraldığı veya genişlediği zaman çıtırtı oluşabilir. Bu normaldir ve ünitenin bir kusuru değildir. Hücre Kusurları PDP’de, 1.230.000 (SD-düzeyi) ila 3.150.000 (HD düzeyi) pikselden oluşan ve bu nedenle karmaşık bir üretim teknolojisi gerektiren bir panel kullanılmaktadır. Bununla birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin, ürünün performansına olumsuz etkisi olmaz. TV’yi 5°C (41°F) altındaki sıcaklıklarda çalıştırmaktan kaçının Çok uzun süreyle görüntülenen durağan bir görüntü PDP Panelinde kalıcı hasara neden olabilir. PDP TV’nin uzun süre 4:3 formatında izlenmesi, ekrandaki farklı ışın emisyonundan dolayı ekranın solunda, sağında ve ortasında görüntülenen kenarların izlerinin kalmasına yol açabilir. DVD veya oyun konsolu çalıştırmak da ekranda benzer bir etkiye neden olabilir. Yukarıdaki etkilerin neden olduğu hasarlar Garanti kapsamında değildir. Ekrandaki görüntü izleri. Video oyunlarının ve PC’nin durağan görüntülerinin belirli bir süreden fazla ekranda kalması, kısmi görüntü izleri oluşturabilir. Bu etkiyi önlemek için, durağan görüntüleri ekranda tutarken ‘parlaklık’ ve ‘kontrast’ derecelerini azaltın. Garanti - Kalıcı görüntü ile ilgili hasarlar garanti kapsamına girmez. - Ekranın yanması garanti kapsamında değildir. Montaj Setinizi çok tozlu, aşırı yüksek ya da düşük sıcaklıklı, aşırı nemli, kimyasal madde içeren ve havalimanı, tren istasyonu vs. gibi sürekli çalışma gerektiren yerlere takmadan önce mutlaka yetkili bir servis merkeziyle görüşün. Aksi takdirde setinizde ciddi hasarlar meydana gelebilir. Dijital TV (DVB) ile ilgili tüm işlevler yalnızca DVB-T (MPEG2) dijital karasal sinyallerin yayımlandığı ülke veya bölgelerde çalışır. DVB-T sinyallerini alabileceğinize dair yerel bayinizden onay alın. Bu TV seti DVB-T özelliklerine uysa da, ileride gelecek olan DVB-T dijital karasal yayınlarla uyumluluğun korunması garantilenmez. Bazı ülkelerde birçok işlev kullanılamayabilir. SAMSUNG WORLDWIDE ile irtibata geçin Samsung ürünleriyle ilgili soru ya da yorumlarınız olursa lütfen SAMSUNG müşteri destek merkezine başvurun. (Daha fazla bilgi için arka kapağa bakın.) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Türkçe - BN68-01768A-Tur.indd

2008-10-21 11:44:22 İçindekiler Genel Bilgiler

• PC Ekranı Kullanım Talimatları p. 2
• Parçaların Kontrol Edilmesi p. 4
• Stand Tabanının Kullanımı p. 4
• Kontrol Paneli p. 5
• Bağlantı Paneli p. 6
• Uzaktan Kumandaya Bakış p. 8
• Çalıştırma Televizyonunuzun Açılması ve Kapatılması p. 9
• Menüleri Görme p. 9
• Plug & Play Özelliği p. 10
• TOOLS Düğmesini Kullanma p. 12
• Harici Bir Sinyal Kaynağının İzlenmesi p. 12
• Cihaz Adlarını Düzenleme Kanal Kontrolü p. 13

• Kanalların Otomatik Kaydedilmesi p. 13
• Kanalların Elle Kaydedilmesi p. 14
• Kanal Ekleme / Kilitleme p. 15
• Kaydedilen Kanalların Sınıflanması p. 16
• Kanallara Ad Vermek p. 16
• Kanal Alışının İnce Ayarı p. 17
• LNA (Düşük Gürültü Amplifikatörü) p. 17
• Görüntü Kontrolü Resim Standardının Değiştirilmesi p. 18
• Resim Ayarlarının İsteğe Göre Ayarlanması p. 18
• Görüntü Üzerinde Ayrıntılı Ayarları Yapılandırma p. 19
• Resim Seçenekleri p. 20
• Görüntü Ayarlarını Fabrika Ayarlarına Döndürme p. 22
• Ses Kontrolü Ses Özellikleri p. 23
• Ses Modunun Seçimi (modele bağlıdır) p. 24
• Kulaklıkları Takma (Ayrı satılır) p. 24
• İşlev Tanımı DTV Özelliğinin Kullanılması DTV Menü Sistemini Önizleme p. 31
• Program Bilgilerinin Görüntülenmesi p. 32
• DTV Menüsünü Çalıştırma p. 33
• WISELINK WISELINK İşlevinin Kullanılması p. 43
• WISELINK Menüsünün Kullanılması p. 44
• Fotoğraf (JPEG) Listesini Kullanma p. 45
• MP3 Listesinin Kullanılması p. 48
• Kurulum Menüsü Kullanımı p. 49

2008-10-21 11:44:22 Parçaların Kontrol Edilmesi Kullanım Kılavuzu Uzaktan Kumanda/ AAA Piller Güç Kablosu Temizleme Bezi Garanti Kartı/ Güvenlik Kılavuzu El Kitabı (Her yerde yoktur) Kapak-Alt / Vidalar (2ea) (Bkz. sayfa 47) Güç Kablosu için Ferrit Çekirdek S-Video için Ferrit Çekirdek Komponent için Ferrit Çekirdek Tutucu-Halka (4ea) (Bkz. sayfa 59) Ayrı Satılan Teçhizatlar Anten Kablosu Parça Kabloları Ses Kabloları PC Kablosu Scart Kablosu PC Ses Kablosu HDMI Kablosu HDMI/DVI Kablosu Çekirdek ➢ Ferrit Ferrit çekirdek, kabloyu girişimden korumak için kullanılır. Bir kabloyu bağlarken, ferrit çekirdeği açın ve kablonun etrafına geçirin.

Stand Tabanının Kullanımı

PDP iki veya daha fazla kişi tarafından taşınmalıdır. Ekran hasar görebileceği için, PDP'yi asla zemin üzerine bırakmayın. PDP'yi daima dik konumda muhafaza edin. PDP sağ ve sol yönde 20 derece dönebilir. -20° ~ 20° Türkçe - BN68-01768A-Tur.indd

2008-10-21 11:44:25 Kontrol Paneli Ön Panel ➢ Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 SOURCE Tüm mevcut giriş kaynaklarını içeren bir menü görüntüler (TV, Ext.1, Ext.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3, HDMI4, DTV). ➢ Ekranda gösterimli menüde, uzaktan kumanda üzerindeki ENTER düğmesini kullanır gibi bu düğmeyi kullanın. 2 MENU TV’nizin özellikler ekran menüsünü görmek için basın. 3 – Ses düzeyiniartırmak veya azaltmak için basın. Ekran menüsünde, – + düğmelerini kullanırken,uzaktan kumandada ◄ ve ► düğmelerini kullanın.

Ön Panel düğmeleri Çalıştırmak için her düğmeye dokunun. C/P. Kanalları değiştirmek için basın. Ekran menüsünde, C/P. düğmelerini kullanırken, uzaktan kumandada ▲ ve ▼ düğmelerini kullanın. 5 Güç Göstergesi Güç açıkken yanıp söner ve kapanır; bekleme modunda sürekli yanar.

POWER TV’yi açıp kapatmak için basın. 7 Uzaktan Kumanda Sensörü Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun. 8 Hoparlör Türkçe - BN68-01768A-Tur.indd

Kablolu Televizyon Şebekesi ya da

➢ Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

Cihazınıza herhangi bir ses ya da video sistemi bağlarken, tüm sistemlerin kapalı olduğundan emin olun. Harici bir cihaza bağlarken, bağlantı terminalinin rengiyle kabloyu uyumlu hale getirin. 1 POWER IN Ürünle verilen elektrik kablosunu takın. 5 DIGITAL AUDIO OUT (OPTICAL) Dijital Ses Cihazına takın. 2 COMPONENT IN Parça için Audio (AUDIO L/R) ve video (Y/PB/ PR) girişleri. 6 Harici Ses Cihazları Bağlama TV’den RCA ses sinyallerini, Ses cihazı gibi harici bir kaynağa bağlayın.

PC’nizin üzerindeki video ve audio çıkış jakına bağlayın. 7 SERVICE − Servis konektörü. − TV görüş açısını uzaktan kumandanızla ayarlamak istediğinizde, elektro hareketli duvar montaj kelepçesi ile TV’niz arasına seri jakını takın. 4 EXT 1, EXT 2 VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları. Giriş/Çıkış Özellikleri Giriş Çıkış Video Audio(L/R) RGB Video + Audio (L/R) Yalnızca TV ya da DTV çıkışı

kullanılabilir. Konektör EXT 1 EXT 2

Seçtiğiniz çıkış. Devam ediyor... Türkçe - BN68-01768A-Tur.indd

2008-10-21 11:44:29 8 HDMI IN 1,2,3 − HDMI - HDMI bağlantıları için ek Audio bağlantısı gerekmez. − HDMI/DVI kablo bağlantısı kullanırken, HDMI IN2 jakını kullanmalısınız. HDMI nedir? − “Yüksek Tanımlı Multimedya Arayüzü”, yüksek tanımlı dijital görüntü verilerinin ve çok kanallı dijital ses aktarımını sağlar. − HDMI/DVI terminali, uygun kablolarla (ürün ile verilmez) ek cihazlara DVI bağlantısını destekler. HDMI ve DVI arasındaki fark, HDMI cihazının daha küçük olması, HDCP (Yüksek Bant Genişliği Dijital Kopyalama Koruma) kodlama özelliğinin yüklü olması ve çok kanallı dijital sesi desteklemesidir.

Harici cihazlar için DVI ses çıkışları. 9 ANT IN Anten/Kablo TV şebekesi için 75Ω koaksiyel konektör. HDMI/DVI ve Parça için desteklenen modlar HDMI/DVI 50Hz HDMI/DVI 60Hz Parça 480i 480p 576i 576p 720p 1080i 1080p

➢ Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 COMMON INTERFACE Yuvası Yuvaya CI (Genel Arayüz) kartını yerleştirin. (bkz. sayfa 41) − Bazı kanallarda ‘CI Kartı’ takılmadığında, ekranda "Karışmış Sinyal" mesajı görüntülenir. − Bir telefon numarası, CI KART Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika içinde görüntülenecektir. Bir hata iletisi görüntülenirse, lütfen hizmet sağlayıcınızla görüşün. − Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin artık güncellendiğini belirten “Güncelleme Tamamlandı” mesajı görüntülenir. CI-Kartını, üzerinde belirtilen yönde yerleştirin.

2 HDMI IN 4 HDMI çıkışlı cihazın HDMI jakını buraya takın. 3 WISELINK Fotoğraf dosyalarını (JPEG) görüntülemek ve ses dosyalarını (MP3) oynatmak için bir USB yığın depolama aygıtı bağlayın. 4 S-VIDEO ya da VIDEO / AUDIO L/R Kamera veya VCR gibi harici cihazlar için video (S-Video ya da Video) ve ses girişleri. 5 Kulaklık jakı Odadaki diğer kişileri rahatsız etmeden televizyon izlemek istiyorsanız, bir kulaklık takabilirsiniz. Yüksek ses seviyesinde uzun süre kulaklık kullanmak, işitmenize zarar verebilir.

2008-10-21 11:44:32 Uzaktan Kumandaya Bakış Parlak ışık, uzaktan kumandanın performansını etkileyebilir. 1 POWER düğmesi (TV’yi açar ve kapatır) 2 Doğrudan TV ve DTV modunu seçer 3 Kanal numarasını doğrudan girmek için numara düğmeleri 4 Tek/Çift basamaklı kanal seçimi 5 Sesi geçici olarak kapatma 6 Kullanılabilir kaynak seçimi

Ses seviyesinin artırılması Ses seviyesinin azaltılması Elektronik Program Kılavuzu Sık kullanılan işlevleri hızla seçmek için kullanın. Menüdeki imlece kumanda eder. Geçerli yayındaki bilgileri görmek için kullanın Kanal listesi ve WISELINK vb.'de bulunan bu düğmeleri kullanın. Spor, sinema ve oyunlar için isteğe bağlı ekran ve ses modlarını seçmek üzere basın. VCR/DVD İşlevleri (Geri Sar/ Durdur, Çal/Duraklat, İleri Sar) ON/OFF Uzaktan kumanda üzerindeki arka aydınlatma düğmelerine basın. Bu işlev, gece kullanımında veya oda karanlık olduğunda uygundur. (Uzaktan kumandadaki ON/OFF ( ) düğmesini On konumuna ayarlanmış şekilde kullanmanız, pil kullanım süresini azaltacaktır.) Önceki kanal Sonraki kanal Önceki kanal Ana ekran menüsünü görüntüler Bu işlev, harici bir cihazdaki fotoğraf (JPEG) ve ses (MP3) dosyalarını izlemenizi ve dinlemenizi sağlamaktadır. (Bkz. sayfa 45 (JPEG), 48 (MP3)) BN68-01768A-Tur.indd

a Önceki menüye geri döner b Ana ekran menüsünden çıkar c Görüntü boyutu seçimi d Bunu, bir SAMSUNG DMA (Dijital Medya Adaptörü) cihazı bir HDMI arabirimi yoluyla bağlarken ve DMA moduna dönerken kullanın. (DMA düğmesi isteğe bağlıdır.) Çalıştırma prosedürleri hakkında daha fazla bilgi için DMA’nın kullanıcı kılavuzuna başvurun. Bu düğme, “Anynet+ (HDMICEC)” “Açık” konumda olduğunda kullanılabilir (bakınız sayfa 52). e Kanal kontrol düğmesi (Bkz. sayfa 15) f Dijital altyazı görünümü

Teletekst İşlevleri (Bkz. sayfa 55) 2 Teletekst görünümünden çıkar (modele bağlı olarak) 6 Teletekst modu seçimi (LIST/FLOF) 8 Teleteksti hafızaya alma 9 Teletekst boyutu ! Teletekst gösterimi @ Fastext konu seçimi # Teletekst gösterimi/teletekst bilgileri ve normal yayının aynı anda gösterimi & Teletekst alt sayfası

• P : Teletekstte sonraki sayfa : Teletekstte önceki sayfa ( Teletekst dizini a Teletekst tutma b Teletekst iptali

Devam ediyor... 2008-10-21 11:44:33 Uzaktan Kumandaya Pil Takma

Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın. İki AAA boyutunda pil takın. Pillerin “+” ve “–” uçlarının bölme içindeki şekle uygun olmasına dikkat edin. Uzaktan kumandadaki ON/OFF ( ) ışıklı düğmesini Açık konumuna ayarlanmış şekilde kullanmanız, pil kullanım süresini azaltacaktır. Şekilde gösterildiği gibi kapağı kapatın. Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkarın ve serin ve kuru bir yerde muhafaza edin. Uzaktan kumanda TV’den yaklaşık 7 metre (23 fit) uzaklığa kadar kullanılabilir. (Normal TV kullanımına göre piller yaklaşık bir yıl gider.)

kumanda çalışmazsa! Aşağıdakileri kontrol edin: ➢ Uzaktan

2. Pillerin artı ve eksi uçları ters olarak mı takılmış?

3. Piller bitmiş mi?

4. Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı?

5. Yakınlarda flüoresan lambası veya neon işareti var mı?

Televizyonunuzun Açılması ve Kapatılması Elektrik kablosu, televizyonun arka tarafında bulunmaktadır. 1 Elektrik kablosunu uygun bir prize takın. Ana voltaj TV’nin arkasında belirtilmiştir ve frekans 50 ya da 60 Hz’dir. 2 Televizyonu açmak için cihazın ön tarafında bulunan (Power) düğmesine ya da uzaktan kumandanın POWER düğmesine basın. En son seyretmekte olduğunuz kanal otomatik olarak yeniden seçilir. Henüz bir kanal kaydetmediyseniz, net olmayan bir görüntü açılır. Bkz. “Kanalların Otomatik Olarak Kaydedilmesi” sayfa 13 ya da “Kanalların Elle Kaydedilmesi” sayfa 14. Televizyon ilk kez açıldığında, birçok temel müşteri ayarı otomatik olarak devam eder. Bkz. “Plug & Play Özelliği” sayfa 10. 3 Televizyonu kapatmak için cihazın ön tarafında bulunan (Power) düğmesine ya da uzaktan kumandanın POWER düğmesine basın. 4 Televizyonu açmak için cihazın ön tarafında bulunan (Power) düğmesine ya da uzaktan kumandanın POWER düğmesine veya numara düğmelerine basın.

MENU düğmesine basın. Ana menü ekranda görüntülenir. Sol tarafında beş simge vardır: Görüntü, Ses, Kanal, Kurulum, Giriş ve Digital Menu. Simgelerden birini seçmek için ▲ ya da ▼ düğmesine basın. Simgenin alt menüsüne erişmek için ENTER düğmesine basın. Menüdeki öğelere geçmek için ▲ ya da ▼ düğmesine basın. Menüdeki öğelere girmek için ENTER düğmesine basın. Seçilen öğeleri değiştirmek için ▲/▼/◄/► düğmesine basın. Önceki menüye geri dönmek için RETURN düğmesine basın. Menüden çıkmak için EXIT düğmesine basın.

Görüntü Modu : Standart Hücre Işığı 7 Kontrast 80 Parlaklık Netlik 50 Renk 50 Ton G50 R50 Ayrıntılı Ayarlar Daha Taşı Giriş Çıkış Türkçe - BN68-01768A-Tur.indd

2008-10-21 11:44:34 Plug & Play Özelliği Televizyon ilk kez açıldığında, birçok temel müşteri ayarı otomatik olarak başlar ve birbiri ardına devam eder. Aşağıdaki ayarlar seçilebilir. TV’niz için kazara yanlış ülkeyi seçerseniz, ekrandaki karakterler yanlış görüntülenebilir. Dijital TV (DVB) ile ilgili tüm işlevler yalnızca DVB-T (MPEG2) dijital karasal sinyallerin yayımlandığı ülke veya bölgelerde çalışır. DVB-T sinyallerini alabileceğinize dair yerel bayinizden onay alın. Bu TV seti DVB-T özelliklerine uysa da, ileride gelecek olan DVB-T dijital karasal yayınlarla uyumluluğun korunması garantilenmez. Bazı ülkelerde birçok işlev kullanılamayabilir. 1 Televizyon bekleme modundaysa, uzaktan kumandanın POWER düğmesine basın. Tak ve Çalıştırı Başlat mesajı görüntülenir. ENTER düğmesine basın. 2 Bir kaç saniye sonra otomatik olarak Dil menüsü görünür. 3 ▲ ya da ▼ düğmesine basarak uygun dili seçin. ENTER düğmesine basın. Bu TV'yi evinize kurarken 'Evde Kullanım'ı seçin. mesajı görüntülenir. 4 Dükkan Demosu ya da Evde Kullanım seçimini yapmak için ◄ veya ► düğmesine basın ve sonra ENTER düğmesine basın. Anten bağlantısının kontrol edilmesini isteyen bir mesaj görüntülenir. Varsayılan seçim Evde Kullanım. Ev ortamınızda en iyi resim için TV’yi Ev moduna ayarlamanızı öneririz. Dükkan Demosu modu yalnızca satış ortamlarında kullanmak içindir. Cihaz kazara Mağaza Gösterimi moduna ayarlanmışsa ve siz Evde Kullanım moduna (Standart) dönmek istiyorsanız: Volume düğmesine basın. Ses OSD görüntülendiğinde MENU düğmesine basın ve düğmeyi 5 saniye boyunca basılı tutun. 5 Antenin TV’ye takılmış olduğundan emin olun. ENTER düğmesine basın. Ekranda Ülke menüsü görüntülenir. 6 ▲ ya da ▼ düğmesine basarak ülke ya da alanınızı seçin. ENTER düğmesine basın. "Bazı DTV işlevleri kullanılamayabilir. Dijital Tarama?" mesajı görüntülenir. Bu işlev aşağıdaki ülkeler dışındaki tüm ülkelerde desteklenir: Fransa, Almanya, İtalya, Hollanda, İspanya, İsviçre, İngiltere, Avusturya. Ülkeniz DTV işlevlerini destekliyorsa mesaj görüntülenmez. Talimatları adım 12'den itibaren uygulayabilirsiniz. Yerel hizmet sağlayıcınız DTV yayınını desteklemediği halde DTV’nin destekleyen bir ülke seçtiğinizde, cihaz DTV Tak ve Kullan moduna girer, ancak DTV işlevleri düzgün çalışmayabilir. Hayır seçildiğinde, adım 7 - 10 arasındaki talimatları uygulayın. Evet seçildiğinde, talimatları adım 11’den itibaren uygulayın. Plug & Play Tak ve Çalıştırı Başlat

Tamam Giriş Plug & Play İngilizce Felemenkçe Fransızca italyanca

Dil Taşı Giriş Atla Plug & Play Bu TV'yi evinize kurarken 'Evde Kullanım'ı seçin. Dükkan Demosu Taşı Evde Kullanım Giriş Plug & Play Anten girişini kontrol edin. Tamam Giriş Atla Plug & Play İngiltere Avusturya Doğu Avrupa Diğerleri Ülke Taşı Giriş Plug & Play Bazı DTV işlevleri kullanılamayabilir. Dijital Tarama? Evet Hayır Taşı Giriş Atla Plug & Play Otomatik kayıt P 1

40 MHz 0 % Başlama Giriş Atla Devam ediyor... Türkçe - 10 BN68-01768A-Tur.indd

◄ veya ► düğmesine basarak Hayır seçeneğini belirleyin ve ardından, ENTER düğmesine basın. Otomatik Kayıt menüsü görüntülenir. Kanal kaydetmeyi başlatmak için, ENTER düğmesine basın. Arama otomatik olarak sona erecektir. TV, bulunabilen tüm kanalları kaydetmeye başlayacaktır. Saat Ayarı için ENTER düğmesine basın. Aramayı tamamlanmadan önce sonlandırmak için Durdur seçeneğini belirledikten sonra ENTER düğmesine basın. Ay, Gun, Yıl, Saat ya da Dak seçmek için ◄ ya da ► düğmesine basın. Bu ayarları ▲ ya da ▼ düğmesine basarak yapın. Uzaktan kumanda üzerindeki numara düğmelerini kullanarak Ay, Gun, Yıl, Saat ya da Dak ayarlarını doğrudan yapabilirsiniz. Ayarınızı onaylamak için ENTER düğmesine basın. Keyifle izleyebilirsiniz mesajı görüntülenir. Tamamlayınca ENTER düğmesine basın. ENTER düğmesine basılmasa da, birkaç saniye sonra otomatik olarak mesaj kaybolur. Evet seçeneğini belirlemek için ◄ veya ► düğmesine ve ardından, ENTER düğmesine basın. Otomatik Kayıt menüsü görüntülenir. Analog kanalları aramayı başlatmak için ENTER düğmesine basın. Analog kanal arama otomatik olarak başlar ve sonlanır. Kullanılabilir tüm analog kanallar kaydedildikten sonra otomatik olarak dijital kanalları arama ekranı gösterilir. Aramayı tamamlanmadan önce sonlandırmak için Durdur seçeneğini belirledikten sonra ENTER düğmesine basın. Dijital kanalları aramayı başlatmak için ENTER düğmesine basın. Dijital kanal arama otomatik olarak başlar ve sonlanır. Kullanılabilir tüm dijital kanallar kaydedildikten sonra, zaman dilimi seçim ekranı ülkeye bağlı olarak görüntülenir. Aramayı tamamlanmadan önce sonlandırmak için Durdur seçeneğini belirledikten sonra ENTER düğmesine basın. DTV kanalı güncellenirse, Giriş menüsünün kaynak listesindeki Kaynak otomatik olarak DTV'ye değişir. DTV kanal güncellemesiyle ilgili daha ayrıntılı açıklama için, bu kılavuzun 33. sayfasına bakın. Gerekli saat dilimini seçmek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. Zaman ayarlama ekranı gösterilir. ENTER düğmesine basın. Ay, Tarih, Yıl, Saat ya da Dakika değerini seçmek için ◄ veya ► düğmesine basın. Uzaktan kumanda üzerindeki numara düğmelerini kullanarak Ay, Tarih, Yıl, Saat ya da Dakika ayarlarını doğrudan yapabilirsiniz. Ayarınızı onaylamak için ENTER düğmesine basın. Keyifle izleyebilirsiniz mesajı gösterilir. Bitirdiğinizde ENTER düğmesine basın. ENTER düğmesine basılmasa da, birkaç saniye sonra otomatik olarak mesaj kaybolur. Plug & Play Saat Ayarı

Giriş Atla Plug & Play Dijital hizmetler taranıyor... Bulunan servisler: 6

Giriş 29% Atla Plug & Play İspanya Yaırmadası ve Balears Adaları Kanarya Adaları Taşı Seçim Atla <Saat Dilimi> Plug & Play Geçerli saati ayarlayın.

Giriş Taşı Giriş Atla Keyifle izleyebilirsiniz. Tamam

Bu özelliği sıfırlamak istiyorsanız ... 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kurulum seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Plug & Play seçeneğini belirlemek için tekrar ENTER düğmesine basın. Tak ve Çalıştırı Başlat mesajı görüntülenir.

2008-10-21 11:44:37 TOOLS Düğmesini Kullanma Sık kullanılan işlevlerinizi hızla ve kolayca seçmek için TOOLS düğmesini kullanabilirsiniz. "Tools" menüsü hangi harici giriş modunu izlediğinize bağlı olarak değişir.

TOOLS düğmesine basın. "Araçlar” menüsü görünecektir. Araçlar 2 Bir menü seçmek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. 3 Seçilen öğeleri görüntülemek, değiştirmek veya kullanmak için ▲/▼/◄/►/ENTER düğmesine basın. Her işlevin detaylı açıklaması için, ilgili sayfaya başvurun.

• Anynet+(HDMI-CEC), bkz. sayfa 52
• Resim Modu, bkz. sayfa 18
• Ses Modu, bkz. sayfa 23
• Kapanış Ayarı, bkz. sayfa 25

Enrj. Tasarrufu Çift I-II Taşı : Standart : Kişisel : Kapalı : Kapalı : Kapalı : Mono Giriş Çıkış Harici Bir Sinyal Kaynağının İzlenmesi Video, DVD, Set Üstü cihazlar gibi bağlı ekipmanlardan ve TV kaynağından (yayın ya da kablo) gelen sinyaller arasında geçiş yapabilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Giriş seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Kaynak Listesi seçeneğini belirlemek için tekrar ENTER düğmesine basın. 4 Sinyal kaynağını seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Seçilebilir sinyal kaynakları: TV, Harici, Harici2, AV, S-Video Parça, PC, HDMI1, HDMI2, HDMI3, HDMI4, DTV ➢ Yalnızca TV'ye bağlı harici aygıtları seçebilirsiniz.

Giriş Kaynak Listesi : TV İsim Değiştir Anynet+ (HDMI-CEC) WISELINK Taşı

Giriş Geri Uzaktan kumanda üzerindeki SOURCE düğmesine basarak da bu seçenekleri belirleyebilirsiniz. televizyon programı izlemek için, TV/DTV düğmesine ➢ Yeniden basıp istenilen kanal numarasını seçin. Türkçe - 12 BN68-01768A-Tur.indd

2008-10-21 11:44:38 Cihaz Adlarını Düzenleme Harici kaynağa bir ad verebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Giriş seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 İsim Değiştir seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 Düzenlenecek harici kaynağı seçmek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 5 ▲ ya da ▼ düğmesine basarak istenilen cihazı seçin, ardından ENTER düğmesine basın. Seçilebilir cihaz adları: Video, DVD, Kablolu Alıcı, Uydu Alıcısı, PVR STB, Receiver, Oyun, Video Kamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA. 6 Çıkmak için EXIT düğmesine basın. Giriş

Kaynak Listesi : TV İsim Değiştir Anynet+ (HDMI-CEC) WISELINK Taşı Giriş

değerler yaşadığınız ülkeye göre farklılık gösterebilir). Otomatik olarak yerleştirilen program numaraları, gerçek ya da istenen program numaraları olmayabilir. Ancak kanal sıra numaralarını kendiniz değiştirebilir ve izlemek istemediğiniz kanalları silebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kanal seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Tekrar ENTER düğmesine basın. Seçilebilir ülkeler listelenir. 4 ▲ ya da ▼ düğmesine basarak ülkenizi seçin, ardından ENTER düğmesine basın. Bu menüdeki ülke ayarını değiştirseniz bile, DTV'nin ülke ayarı değişmez. DTV'nin ülke ayarını değiştirmek için, Tak ve Çalıştır işlevini kullanın. (Bkz. sayfa 10 - 11) 5 Otomatik kayıt seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 6 Aramayı başlatmak için tekrar ENTER düğmesine basın. Arama otomatik olarak sona erecektir. Bitmeden aramayı durdurmak için, MENU ya da ENTER düğmesine basın.

Geri İsim Değiştir : −−−− ---: −−−−Video DVD : Kablolu Alıcı Uydu : −−−− Alıcısı PVR STB Receiver

Harici1 Harici2 S-Video Parça HDMI1 Daha Taşı Kanalların Otomatik Kaydedilmesi DTV ya da harici giriş modunda kullanılmaz. Kullanabileceğiniz frekans aralıklarını tarayabilirsiniz (bu

Geri Kanal Ülke : United Kingdom İsviçre Otomatik kayıt İngiltere Elden kayıt Kanal Yöneticisi Avusturya Sınıflama Doğu Avrupa Diğerleri İsim İnce Ayar LNA : Kapalı Taşı Giriş

2008-10-21 11:44:39 Kanalların Elle Kaydedilmesi DTV ya da harici giriş modunda kullanılmaz. Kablolu TV şebekelerinden gelenler de dahil olmak üzere birçok TV kanalı kaydedebilirsiniz. Kanalları elle kaydederken: Bulunan herhangi bir kanalı kaydetmek ya da atlamak. Tanımlamak istediğiniz her bir kayıtlı kanalın program numarasını seçebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kanal seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Elden Kayıt seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 ▲ veya ▼ düğmesine basarak istenilen seçeneği belirleyin, ardından ENTER düğmesine basın. 5 Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın. 6 Çıkmak için EXIT düğmesine basın.

Channel Ülke : İngiltere Otomatik kayıt Elden kayıt Kanal Yöneticisi Sınıflama İsim İnce Ayar LNA : Kapalı Taşı

Program (Kanala atanacak program numarası) Taşı Giriş Geri − Doğru kanal numarasını bulana kadar ▲ ya da ▼ düğmesine basın. Kanal numarasını, numara düğmelerine (0~9) basarak doğrudan girebilirsiniz. Renk Sistemi: Otomatik/PAL/SECAM/NTSC4.43 − İstenilen renk standardını seçmek için, ▲ ya da ▼ düğmesine basın. Ses Sistemi: BG/DK/I/L − İstenilen ses standardını seçmek için, ▲ ya da ▼ düğmesine basın. Kanal (Kaydedilecek kanal numarasını biliyorsanız) − C (Anten kanalı) ya da S (Kablo kanalı) seçeneğini belirlemek için, ▲ veya ▼ düğmesine basın. − ► düğmesine basın, ardından istenilen numarayı seçmek için ▲ veya ▼ düğmesine basın. Kanal numarasını, numara düğmelerine (0~9) basarak doğrudan girebilirsiniz. Ses yoksa ya da normal olmayan bir ses varsa, gerekli ses standardını yeniden seçin. Ara (Kanal numaralarını bilmediğinizde) − Aramayı başlatmak için ▲ veya ▼düğmesine basın. − Kanal Ayarcısı ilk kanal ya da sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar. Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde) − ENTER düğmesine basarak Tamam konumuna ayarlayın.

modu ☛ Kanal P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki kanal numaralarına atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz. C (Anten kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. Türkçe - 14 BN68-01768A-Tur.indd

2008-10-21 11:44:39 Kanal Ekleme / Kilitleme DTV ya da harici giriş modunda kullanılmaz. Kanal Yöneticisini kullanarak kanalları kilitleyebilir ya da yeni

kanal ekleyebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kanal seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Kanal Yöneticisi seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Kanal ekleme Kanal Listesini kullanarak kanal ekleyebilirsiniz.

ENTER düğmesine basarak Kanal Listesi seçeneğini belirleyin. ▲/▼/◄/► düğmelerine basarak ( ) alanına geçin, eklenecek bir kanal seçin ve kanalı eklemek için ENTER düğmesine basın. Tekrar ENTER düğmesine basarsanız, kanalın yanındaki ( ) sembolü kaybolur ve kanal eklenmez. Kanal Ülke : İngiltere Otomatik kayıt Elden kayıt Kanal Yöneticisi Sınıflama İsim İnce Ayar LNA : Kapalı Taşı

Geri Kanal Yöneticisi Kanal Listesi Çocuk Kilidi : Kapalı

Kanalları kilitleme Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini, ses ve görüntüyü kapatarak önleyebilmenizi sağlar.

Çocuk Kilidi seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 7 ▲ ya da ▼ düğmesine basarak Açık seçeneğini belirleyin, ardından ENTER düğmesine basın. 8 Kanal Listesi seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 9 ▲/▼/◄/► düğmelerine basarak ( ) alanına geçin, kilitlenecek bir kanal seçin ve ENTER düğmesine basın. Tekrar ENTER düğmesine basarsanız, kanalın yanındaki ( ) sembolü kaybolur ve kanal eklenmez. Çocuk Kilidi etkinleştirildiğinde mavi bir ekran görüntülenir. 10 Çıkmak için EXIT düğmesine basın.

Taşı Giriş Geri Kanal Listesi P 1 C6 1 / 10 Prog.

Kilit Giriş Geri kumanda üzerindeki CH LIST düğmesine basarak da ➢ Uzaktan bu seçenekleri belirleyebilirsiniz. Türkçe - 15 BN68-01768A-Tur.indd

2008-10-21 11:44:41 Kaydedilen Kanalların Sınıflanması DTV ya da harici giriş modunda kullanılmaz. Bu işlem, kayıtlı kanalların kanal numarasını değiştirmenize olanak verir. Bu işlem otomatik kaydetme kullanıldıktan sonra gerekli olabilir. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kanal seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Sınıflama seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 ▲ ya da ▼ düğmesine basarak taşımak istediğiniz kanalı seçin, ardından ENTER düğmesine basın. 5 ▲ ya da ▼ düğmesine basarak kanalın taşınacağı program numarasını seçin. ENTER düğmesine basın. Kanal yeni konumuna taşınır ve tüm diğer kanallar buna göre yer değiştirir. 6 Tüm kanalları istediğiniz kanal numarasına taşıyana kadar 4. ve

5. adımları uygulayın.

7 Çıkmak için EXIT düğmesine basın. Kanallara Ad Vermek DTV ya da harici giriş modunda kullanılmaz. Kanal bilgisi yayını yapıldığında kanal adları otomatik olarak verilecektir. Bunları değiştirerek kanallara istediğiniz adları verebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kanal seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 İsim seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 Yeni isim verilecek kanalı seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 5 Bir harf, numara ya da sembol seçmek için ▲ veya ▼ düğmesine basın (Şu sıralamada sonuçlanır: A~Z, 0~9, +, -, *, /, boşluk). ◄ veya ► düğmesine basarak önceki ya da sonraki harfe ilerleyin, ardından ENTER düğmesine basın. 6 Yeni isim verilecek her kanal için 4. ve 5. adımları tekrarlayın. 7 Çıkmak için EXIT düğmesine basın.

Kanal Ülke : İngiltere Otomatik kayıt Manual Store Elden kayıt Sınıflama İsim İnce Ayar LNA : Kapalı Taşı Giriş

Geri Sınıflama Prog. Kanal İsim

Geri Kanal Ülke : İngiltere Otomatik kayıt Elden kayıt Kanal Yöneticisi Sınıflama İsim İnce Ayar LNA : Kapalı Taşı Giriş

2008-10-21 11:44:42 Kanal Alışının İnce Ayarı DTV ya da harici giriş modunda kullanılmaz. Alınan görüntü netse, arama ve kaydetme işlemi sırasında otomatik olarak yapılmış olduğu için kanalın ince ayarını yapmanıza gerek yoktur. Ancak sinyal zayıf ya da bozuksa, kanalın ince ayarını elle yapmanız gerekebilir. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Kanal seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 İnce Ayar seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 Net, temiz bir görüntü ve iyi ses kalitesi elde etmek için, istenen ayara ulaşana kadar ◄ ya da ► düğmesine basın. ENTER düğmesine basın. INFO düğmesine basın. İnce Ayar Kaydı yapıldığında, Kanal OSD (Ekranda Görüntüleme) rengi, Beyaz yerine Kırmızı olarak değiştirilecektir ve “*” işareti eklenecektir. İnce ayarı 0 yapmak için, ▲ ya da ▼ düğmesine basarak Sıfırla seçeneğini belirleyin. ENTER düğmesine basın. 5 Çıkmak için EXIT düğmesine basın.

Kanal Ülke : İngiltere Otomatik kayıt Elden kayıt Kanal Yöneticisi Sınıflama İsim İnce Ayar LNA : Kapalı Taşı Giriş

Sıfırla Ayarla Kaydet Geri

P 1* Mono Görüntü Ses

: Dinamik : Kişisel : Kapalı LNA (Düşük Gürültü Amplifikatörü) TV’nin zayıf sinyal kullandığı durumlarda bu işlev çok yararlıdır. LNA, sinyalin zayıf olduğu alanlarda TV sinyalini güçlendirir. Düşük parazitli bir ön yükseltici, gelen sinyalin seviyesini artırır.

Menüyü görüntülemek için MENU düğmesine basın. Kanal seçeneğini belirlemek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. LNA seçimi için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. Kapalı ya da Açık seçimi için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. Çıkmak için EXIT düğmesine basın.

Kanal Ülke : İngiltere Otomatik kayıt Elden kayıt Kanal Yöneticisi Sınıflama İsim İnce Ayar LNA : Kapalı Taşı Giriş

Geri ➢ Bölgelere bağlı olarak, LNA fabrika modu Açık veya Kapalı olarak ayarlanacaktır. Türkçe - 17 BN68-01768A-Tur.indd

2008-10-21 11:44:43 Resim Standardının Değiştirilmesi İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın. 2 Görüntü seçeneğini belirlemek için ENTER düğmesine basın. 3 Modu seçeneğini belirlemek için tekrar ENTER düğmesine basın. 4 ▲ veya ▼ düğmesine basarak istenilen modu seçin, ardından ENTER düğmesine basın. Seçilebilir modlar: Dinamik, Standart, Sinema Giriş kaynağına bağlı olarak aşağıdaki ayar değerleri kullanılabilir. 5 Çıkmak için EXIT düğmesine basın. TV’yi gündüz ya da odada parlak bir ışık varken izlemek için Dinamik seçeneğini belirleyin. Genel TV izleme modu için Standart seçeneğini belirleyin. Film izlerken Sinema seçeneğini belirleyin.

Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 Resim Modu’nu seçmek için ▲ veya ▼ düğmesine basın. 3 Gerekli seçeneği belirlemek için ◄ veya ► düğmesine basın. Görüntü Modu : Standart Hücre Işığı 7 Kontras Parlaklık Netlik 20 Renk 50 Ton G50 R50 Ayrıntılı Ayarlar Daha Giriş Geri Görüntü Dinamik Mode : Standard Standart Hücre Işığı 7 Kontrast Sinema Parlaklık Netlik 20 Renk 50 Ton G50 R50 Ayrıntılı Ayarlar Daha Taşı Giriş Geri Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Ayarla Standart Kişisel Kapalı Kapalı Kapalı Mono

Çıkış Resim Ayarlarının İsteğe Göre Ayarlanması Görüntü Televizyonunuzda, resim kalitesine kumanda etmenizi Modu : Standart sağlayacak çeşitli ayarlar bulunmaktadır. Hücre Işığı 7 1 Menüyü görüntülemek için MENU düğmesine basın. Kontrast Parlaklık 2 Görüntü seçeneğini belirlemek için ENTER düğmesine basın. Netlik 20 Renk 50 3 Modu seçeneğini belirlemek için tekrar ENTER düğmesine Ton G50 R50 basın. Ayrıntılı Ayarlar Daha 4 ▲ veya ▼ düğmesine basarak istenilen modu seçin, ardından ENTER düğmesine basın. Taşı Giriş Geri Seçilebilir modlar: Dinamik, Standart, Sinema 5 ▲ veya ▼ düğmesine basarak istenilen seçeneği belirleyin, ardından ENTER düğmesine basın. 6 Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın. 7 Çıkmak için EXIT düğmesine basın. Hücre Işığı – Kontrast – Parlaklık – Netlik – Renk – Ton PAL sisteminin Analog TV, Ext, AV, S-Video modlarında Ton İşlevini kullanamazsınız. Hücre Işığı –Kontrast – Parlaklık: PC Modu En iyi ayara ulaşana kadar ◄ ya da ► düğmesine basın.

2008-10-21 11:44:44 Görüntü Üzerinde Ayrıntılı Ayarları Yapılandırma Ayrıntılı görüntü ayarlarını yapabilirsiniz. Görüntü Modu : Standart 1 Menüyü görüntülemek için MENU düğmesine basın. Hücre Işığı 7 2 Görüntü seçeneğini belirlemek için ENTER düğmesine basın. Kontrast Parlaklık 3 Ayrıntılı Ayarlar seçeneğini belirlemek için ▲ veya ▼ düğmesine Netlik 20 basın, ardından ENTER düğmesine basın. Renk 50 Ton G50 R50 4 ▲ veya ▼ düğmesine basarak istenilen seçeneği belirleyin, ardından Ayrıntılı Ayarlar ENTER düğmesine basın. Daha Kullanılabilir seçenekler: Siyah Ayarla, Dinamik Kontrast, Gamma, Taşı Giriş Geri Renk Alanı, Beyaz Dengesi, Ten Tonu, Kenar Geliştirme, xvYCC. 5 Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın. Ayrıntılı Ayarlar 6 Çıkmak için EXIT düğmesine basın. Siyah Ayarla : Kapalı   Dinamik Kontrast : Orta   Ayrıntılı Ayarlar Standart veya Sinema modunda kullanılabilir. Gamma : 0   Renk Alanı : Doğal   PC modunda sadece Ayrıntılı Ayarlar öğeleri içinden Dynamic Beyaz Dengesi Contrast, Gamma ve Beyaz Dengesi da değişiklik yapabilirsiniz. Ten Tonu : 0   Kenar Geliştirme : Açık   Siyah Ayarla: Kapalı /Düşük/Orta/Yüksek xvYCC : Kapalı Ekran derinliğini ayarlamak için doğrudan ekrandaki siyahlık düzeyini seçebilirsiniz. Taşı Giriş Geri Dinamik Kontrast: Kapalı/Düşük/Orta/Yüksek En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz. Gamma: -3 ~ +3 Görüntü için orta parlaklığı ayarlayabilirsiniz. En iyi ayara ulaşana kadar ◄ ya da ► düğmesine basın. Renk Alanı: Otomatik/Doğal/Kişisel Renk alanı kırmızı, yeşil ve mavi renklerden oluşan bir renk tablosudur. En doğal renkleri yaşamak için beğendiğiniz renk alanını seçin. − Otomatik: Otomatik Renk Alanı, program kaynaklarına dayalı en natürel renk tonuna otomatik olarak geçiş yapar. − Doğal: Doğal Renk Alanı, derinliği olan zengin bir renk tonu sunar. − Kişisel: Renk aralığını tercihinize göre ayarlar. (bkz. “Renk Alanını İsteğe Göre Ayarlama”) Renk Alanını İsteğe Göre Ayarlama

Renk: Kırmızı/Yeşil/Mavi/Sarı/Cam Göbeği/Macenta Renk alanını tercihlerinize göre ayarlar. Renk, Renk Alanı Kişisel olarak ayarlandığında kullanılabilir. Kırmızı, Yeşil, Mavi, Sarı, Cam Göbeği veya Macenta tonlarından birini seçmek ▲ veya ▼ içindüğmesine basın. ENTER düğmesine basın. − Kırmızı/Yeşil/Mavi: Renk'te, seçilen renk için RGB değerlerini ayarlayabilirsiniz. Değiştirmek amacıyla Kırmızı, Yeşil veya Mavi seçimi için ▲ veya ▼ düğmesine basın. ENTER düğmesine basın. Belirli bir öğenin değerini artırmak veya azaltmak için ◄ veya ► düğmesine basın. ENTER düğmesine basın. − Sıfırla: Renk alanını varsayılan değerlere sıfırlar. Beyaz Dengesi: R Ofseti/G Ofseti/B Ofseti/R Kazanımı/G Kazanımı/B Kazanımı/Sıfırla Daha doğal görüntü renkleri için renk sıcaklığını ayarlayabilirsiniz. R Ofseti/G Ofseti /B Ofseti/R Kazanımı/G Kazanımı /B Kazanımı: Ayar değerinin değiştirilmesi, ayarlanmış ekranı yenileyecektir. ▲ veya ▼ düğmesine basarak gerekli seçeneği belirleyin, sonra ENTER düğmesine basın. En iyi ayara ulaşana kadar ◄ ya da ► düğmesine basın. Sıfırla: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir. Devam ediyor... Türkçe - 19 BN68-01768A-Tur.indd

2008-10-21 11:44:44 Ten Tonu:-15~+15 Resimdeki pembe "cilt tonu"nu vurgulayabilirsiniz. İdeal ayara ulaşıncaya dek ◄ veya ► düğmesine basın. Ayar değerinin değiştirilmesi, ayarlanmış ekranı yenileyecektir. Kenar Geliştirme: Kapalı/Açık Nesne kenarlıklarını vurgulayabilirsiniz. xvYCC: Kapalı/Açık xvYCC modunun Açık ayarına getirilmesi, HDMI ya da Component IN jaklarına bağlı harici bir cihazdan (örn. DVD oynatıcı) film seyrederken ayrıntı ve renk alanını artırır. Bu özellikten faydalanmak için Resim Modu öğesini Movie ayarına getirmelisiniz. xvYCC işlevi yalnızca Komponent veya HDMI modunda çalışır.

Resim Seçenekleri Ayrıntılı resim ayarlarını yapabilirsiniz. Görüntü Modu : Standart 1 Menüyü görüntülemek için MENU düğmesine basın. Hücre Işığı 7 2 Görüntü seçeneğini belirlemek için ENTER düğmesine basın. Kontrast Parlaklık 3 Resim Seçenekleri seçeneğini belirlemek için ▲ veya ▼ Netlik 20 düğmesine ve ardından ENTER düğmesine basın. Renk 50 Ton G50 R50 4 ▲ veya ▼ düğmesine basarak istediğiniz seçeneği belirleyin Ayrıntılı Ayarlar ve ENTER düğmesine basın. Daha 5 İstediğiniz ayarları yaptıktan sonra ENTER düğmesine basın. Taşı Giriş Geri 6 Çıkmak için EXIT düğmesine basın. PC modunda Resim Seçenekleri’ndeki öğeler arasından Resim Seçenekleri yalnızca Renk Tonu, Boyut ve Ekran Yanma Koruması Renk Tonu : Normal Boyut : Oto Geniş ayarlarında değişiklik yapabilirsiniz. Ekran Modu : 16:9 Renk Tonu: Mavi2/Mavi1/Normal/Kırmızı1/Kırmızı2 Dijital azal : Otomatik DNle : Kapalı Görüntü modu Dinamik veya Standart olarak HDMI Siyahlık Düzeyi : Normal ayarlandığında, Kırmızı1 ve Kırmızı2 seçilemez. Sinema Plus : Düşük Yalnızca Mavi Modu : Kapalı Boyut: Oto Geniş/16:9/Geniş Yknlştrm/Zoom/4:3/Sadece Tara Ekran Yanması Koruması İzleme gereksinimlerinize en uygun görüntü boyutunu seçebilirsiniz. Taşı Giriş Geri to Geniş: Görüntülenen resim büyütülerek, 4:3 oranı yerine 16:9 oranına uygun olarak genişletilir. Boyut − 16:9: Görüntüyü, 16:9 oranında geniş moda geçirir. Oto Geniş 16:9 eniş Yknlştrm: Görüntüyü 4:3'ten daha fazla büyütür. Geniş Yknlştrm ▲ veya ▼ düğmelerini veya ENTER düğmesini kullanarak Zoom seçim yaptıktan sonra, yine by pressing the ► veya 4:3 düğmelerini kullanarak ekranı yukarı/aşağı doğru taşıyın. Sadece Tara − Zoom: Görüntünün boyutunu ekranda dikey olarak büyütür. − 4:3: Resim boyutunu 4:3 normal moda getirir. − Sadece Tara: HDMI(720p/1080i/1080p), Komponent(1080i/ Taşı Giriş Geri 1080p) sinyallerinin girişi alınırken herhangi bir yerini kesmeden tam görüntüyü görmek için bu işlevi kullanın. HDMI (1080i/1080p) veya Komponent (1080i/1080p) modunda Sadece Tara seçildikten sonra: Seçim yapmak için ◄ veya ► ve daha sonra , ENTER düğmesine basın. Resmi yukarı, aşağı, sola ve sağa taşımak için ▲, ▼, ◄ veya ► düğmesine basın. ıfırla: Sıfırla seçimi için ◄ veya ► düğmesine ve ardından ENTER düğmesine basın. Ayarları başlatabilirsiniz. HDMI Sadece Tara görüntü boyutuyla, AV cihazlarına bağlı olarak, ekran donabilir veya ekranda belirli bir renk görünebilir. 24, 25, 30, 50 ve 60 Hz'lik HDMI (1080p) bağlantısı ile 50 ve 60 Hz'lik Component (1080p) bağlantısı için yalnızca giriş kaynağı desteklenir. Sadece uzaktan kumanda üzerinde bulunan P.SIZE düğmesine basarak, resim boyutunu belirleyebilirsiniz. Giriş kaynağına bağlı olarak, görüntü boyutu farklılık gösterebilir. Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir. Çift ( , ) modu PIP’de ayarlandığında, Resim Boyutu ayarlanamaz. PC Modunda, yalnızca “16:9” ve “4:3” modları ayarlanabilir.

Devam ediyor... 2008-10-21 11:44:45

Zoom Kullanılarak Ekranın Konum ve Boyut Ayarlarının Yapılması − Zoom özelliği kullanılarak ekranın yeniden boyutlandırılması sırasında, ekran boyutunun yanı sıra, ▲ veya ▼ düğmelerini kullanarak, ekranı yukarı/aşağı yönde hareket ettirebilir ve böylece ekran konum ve boyutunu ayarlayabilirsiniz. − ▲ veya ▼düğmelerini basarak seçimini yaptıktan sonra, yine ◄ veya ► düğmelerini kullanarak ekranı yukarı/aşağı doğru taşıyın. − ▲ veya ▼ düğmelerini kullanarak seçimini yaptıktan sonra, yine ◄ veya ► düğmelerini kullanarak ekranı düşey olarak yeniden boyutlandırın. Resim Seçenekleri Ekran Modu: 16:9/Geniş Yknlştrm/Zoom/4:3 Renk Tonu : Normal Görüntü boyutunu 16:9 genişaçı TV'de Oto Geniş ayarına Boyut : Oto Geniş getirirken, 4:3 WSS görüntü görmek istediğiniz görüntü Ekran Modu : 16:9 16:9 boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her Dijital azal : Geniş Yknlştrm DNle Avrupa ülkesi farklı görüntü boyutu gerektirir, dolayısıyla bu Zoom HDMI Siyahlık Düzeyi : Normal4:3 işlev kullanıcıların seçmesi için tasarlanmıştır. Sinema Plus : Düşük − 16:9: Görüntüyü, 16:9 oranında geniş moda geçirir. Yalnızca Mavi Modu : Kapalı Ekran Yanması Koruması − Geniş Yknlştrm: Görüntüyü 4:3'ten daha fazla büyütür. − Zoom: Görüntünün boyutunu ekranda dikey olarak büyütür. Taşı Giriş Geri − 4:3: Resim boyutunu 4:3 normal moda getirir. Bu işlev Oto Geniş modunda kullanılabilir. Bu işlev PC, Komponent veya HDMI modunda kullanılamaz. Dijital azal: Kapalı/Düşük/Orta/Yüksek/Otomatik Televizyonun aldığı sinyaller zayıfsa, ekranda görüntülenebilecek statik ve hatalı görüntüleri azaltmak için bu özelliği kullanın. Bu işlev PC modunda kullanılamaz. Sinyal zayıfsa, en iyi görüntüyü elde edinceye kadar diğer seçenekleri deneyin. DNIe: Kapalı/Demo/Açık Bu TV'de, yüksek görüntü kalitesi sağlayan DNIe işlevi bulunmaktadır. DNIe seçeneğini açık olarak ayarlarsanız, ekranı DNIe özelliği etkinleştirilmiş olarak görüntüleyebilirsiniz. DNIe seçeneğini Demo olarak ayarlarsanız, tanıtım amacıyla ekranda DNIe uygulanmış ve normal görüntüyü aynı anda görebilirsiniz. Bu işlevi kullanarak, görüntü kalitesindeki farkları görebilirsiniz. DNIeTM (Dijital Doğal Görüntü motoru) Bu özellik, 3B parazit indirgeme, ayrıntı güçlendirme, kontrast güçlendirme ve beyaz rengin güçlendirilmesi özellikleri ile daha ayrıntılı görüntü olanağı sağlar. Yeni görüntü karşılama Algoritması daha parlak, temiz ve çok daha ayrıntılı görüntü almanızı sağlar. DNIeTM teknolojisi aldığı her sinyali gözlerinize uygun hale getirir. Bu yardımcı işlev PC modunda kullanılamaz. DNIe, yalnızca Dinamik modunda kullanılabilir. HDMI Siyahlık Düzeyi: Normal/Düşük RGB sınırlı aralığı için (16 - 235) HDMI girişi, ekran yanması (siyah düzeyi, düşük kontrast, düşük renk, vb. görünmesi) ile karşılaştığında bu işlevi kullanarak görüntü kalitesini ayarlayabilirsiniz. Bu işlev yalnızca harici giriş HDMI'ya (RGB sinyalleri) bağlandığında etkindir. Movie Plus: Kapalı/Düşük/Orta/Yüksek/Demo Hızlı hareket eden sahnelerde bile daha doğal cilt rengi ve daha net metin görebilirsiniz. Film izlerken bu işlevi kullanın. Bu işlev Geniş Yknlştrm ve Zoom modlarında kullanılamaz. PIP, Açık konumuna ayarlandığında bu işlev kullanılamaz. HDMI 1080p/24Hz, 25Hz, 30Hz modunda desteklenmez. Yalnızca Mavi Modu: Kapalı/Açık DVD çalar, Ev Sinema, vb. gibi video cihazlarının Color ve Tint'lerini ayarlamakta kullanılan bir Blue Filter etkisi sağlamak için, bu işlev mavi sinyali sadece kırmızı ve yeşil sinyaller video sinyallerinden silindiğinde ekrana getirir. Bu işlevi kullanarak, Color ve Tint’i, Kırmızı/Yeşil/Mavi/Cam Göbeğ/ Macenta Color Bar Patterns'i kullanan her video cihazının sinyal düzeyine uygun tercih edilen değerlere ayarlayabilirsiniz. Yalnızca Mavi Modu, resim modu Sinema veya Standart’a ayarlandığında kullanılabilir. Ekran Yanması Koruması Ekran Yanması Koruması Ekran yanması olasılığını en aza indirmek için bu birimde Piksel Kayması ekran yanması önleme teknolojisi bulunmaktadır. Bu teknoloji, Beyaz resimleri yukarı/aşağı (Dikey Çizgi) ve yanlara (Yatay Nokta) Kaydırma hareket ettirmenize olanak sağlar. Zaman ayarı, resimlerin Gri kenar : Koyu hareket ettirilmesi için geçecek süreyi dakika cinsinden ayarlamanızı sağlar.

Giriş Geri Devam ediyor... 2008-10-21 11:44:46 − Piksel Kayması: Bu işlevi kullanarak, ekranda görüntü izi kalma olasılığını en aza indirmek için PDP'deki pikselleri, yatay ya da dikey yönde çok az hareket ettirebilirsiniz. − P iksel Kayması modunu Açık değerine ayarlamak için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. − ▲ veya ▼ düğmesine basarak istediğiniz seçeneği belirleyin ve ENTER düğmesine basın. Kullanılabilir seçenekler şunlardır: Yatay Nokta, Dikey Çizgi, Zaman

Piksel Kayması Piksel Kayması Yatay Nokta Dikey Çizgi Zaman Taşı

Geri ➢ Piksel geçişi için en iyi koşul;(dakika)

4 dak ➢ Piksel Kayması değeri, monitör boyutu (inç) ve moduna bağlı olarak farklılık gösterebilir.

eyaz: Bu işlev, tüm piksellerin rengini beyaza getirerek ekranda kalan görüntü izlerinin ortadan kaldırılmasına yardımcı olur. Özellikle ekranda uzun bir süre sabit bir görüntü gösterildikten sonra ekranda görüntü ya da sembol izleri kaldığında bu işlevi kullanın. aydırma: Bu işlev, PDP üzerindeki tüm pikselleri desene göre hareket ettirerek ekranda kalan görüntü izlerinin ortadan kaldırılmasına yardımcı olur. Özellikle ekranda uzun bir süre sabit bir görüntü gösterildikten sonra ekranda görüntü ya da sembol izleri kaldığında bu işlevi kullanın. − Gri Kenar: 4:3 ekran oranında TV izlerken, aşırı sol ve sağ kenarlarda beyaz dengesi ayarlanarak ekranın zarar görmesi engellenir. Koyu: Ekran oranını 4:3'e ayarladığınızda, sol ve sağ kenarlarını koyulaştırır. Açık: Ekran oranını 4:3'e ayarladığınızda, sol ve sağ kenarlarını aydınlatır. ➢ Ekranda kalan görüntü izlerini kaldırmak için Beyaz veya Kaydırma işlevini kullanın. Her iki işlev de ekrandaki görüntü izlerini ortadan kaldırıyor olmasına karşın Kaydırma işlevi daha etkilidir. ➢ Ekrandaki görüntü izlerini kaldırma işlevi, tüm izlerin etkili biçimde giderilmesi için uzun bir süre (yaklaşık 1 saat) çalıştırılmalıdır. İşlevin çalıştırılmasında sonra görüntü izleri azalmadıysa, işlemi tekrarlayın. Bu özelliği iptal etmek için uzaktan kumandada herhangi bir düğmeye basın.

Görüntü Ayarlarını Fabrika Ayarlarına Döndürme Ayrıntılı resim ayarlarını yapabilirsiniz.

Menüyü görüntülemek için MENU düğmesine basın. Görüntü seçeneğini belirlemek için ENTER düğmesine basın. Sıfırla seçeneğini belirlemek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. Tamam veya İptal seçeneğini belirlemek için ▲ veya ▼ ve ardından ENTER düğmesine basın. Her bir mod sıfırlanabilir. Görüntü Daha Resim Seçenekleri Sıfırla : OK Tamam İptal Taşı Giriş Geri Türkçe - 22 BN68-01768A-Tur.indd

2008-10-21 11:44:46 Ses Özellikleri

Menüyü görüntülemek için MENU düğmesine basın. Ses seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 ▲ veya ▼ düğmesine basarak istenilen seçeneği belirleyin, ardından ENTER düğmesine basın. Kullanılabilir seçenekler: Modu, Ekolayzer, SRS TS XT, Oto ses ayar, TV Hoparlörü, Ses Seçimi 4 Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın. 5 Çıkmak için EXIT düğmesine basın. Modu: Standart/Müzik/Sinema/Konuşma/Kişisel Belirli bir yayını izlerken kullanılacak özel ses efekti türünü seçebilirsiniz. Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 Ses Modu seçimi için ▲ veya ▼ düğmesine basın. 3 Gerekli seçeneği belirlemek için ◄ veya ► düğmesine basın.

Geri Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Standart Kişisel Kapalı Kapalı Kapalı Mono Ayarla Taşı

Equalizer Ekolayzer: Balans/100Hz/300Hz/1KHz/3KHz/10KHz Televizyonda, ses kalitesine kumanda etmenizi sağlayacak bir dizi ayar vardır.

Bu ayarlarda herhangi bir değişiklik yaparsanız, ses modu

otomatik olarak Kişisel olarak seçilir. SRS TS XT: Kapalı/Açık Balance 100Hz 300Hz 1KHz 3KHz 10KHz TruSurround XT, 5.1 çok kanallı bir içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS Taşı Ayarla Geri teknolojisidir. TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla tam uyumludur.

TruSurround XT, SRS ve sembolü SRS Labs, Inc şirketinin ticari markalarıdır. TruSurround XT teknolojisi SRS Labs, Inc. lisansı ile bu cihaza dahil edilmiştir. Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 SRS TS XT seçimini yapmak için ▲ veya ▼ düğmesine basın. 3 Gerekli seçeneği belirlemek için ◄ veya ► düğmesine basın.Kapalı veya Açık. Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modsu Kapanış Ayarı

Enrj. Tasarrufu Çift I-II : Standart : Kişisel : Kapalı ◄ Kapalı : Kapalı : Mono Ayarla Oto ses ayar: Kapalı/Açık Taşı Her yayın istasyonunun kendi sinyal koşulları vardır ve her kanal değiştiği zaman ses seviyesini ayarlamak kolay değildir. Bu özellik modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın ses düzeyini otomatik olarak ayarlar. TV Hoparlörü: Kapalı/Açık Sesi ayrı hoparlörlerden duymak istediğiniz takdirde, dahili amplifikatörü iptal edin. TV Hoparlörü Kapalı ayarındayken, -+ ve MUTE düğmeleri çalışmaz. TV Hoparlörü Kapalı konumuna ayarlandığında Ses menüsünde sadece (PIP modunda) Ses Seçimi'ni çalıştırabilirsiniz. Ses Seçimi: Ana ekran sesi/Yan ekran sesi. PIP işlevi çalışırken, iç (PIP) görüntünün sesini dinleyebilirsiniz. − Ana ekran sesi: Ana görüntünün sesini dinlemek için kullanılır. − Yan ekran sesi: İç görüntünün sesini dinlemek için kullanılır.

2008-10-21 11:44:47 Ses Modunun Seçimi (modele bağlıdır) Çift I-II düğmesi, ses sinyali işleme ve çıkış işlevlerine kumanda eder/görüntüler. Televizyon açıldığında, geçerli olan yayın koşullarına bağlı olarak ses modu, otomatik olarak “DUAL-I” veya “Stereo” modu geçerli olacak şekilde ayarlanır. Kolay Ayarlama

Uzaktan kumanda üzerindeki TOOLS düğmesine basın. Çift I-II seçimini yapmak için ▲ veya ▼ düğmesine basın. Gerekli seçeneği belirlemek için ◄ veya ► düğmesine basın. Kapalı veya Açık. NICAM Stereo Yayın türü Ekran göstergesi Normal yayın (Standart ses) Mono (Normal kullanım) NICAM Mono (Normal) NICAM Stereo NICAM Stereo Mono (Normal) Normal yayın (Standart ses) Stereo

Standart Kişisel Kapalı Kapalı Kapalı Mono Ayarla

Çıkış Mono (Normal) Mono (Normal kullanım) Bilingual (İki dilli) ya da DUAL-I/II Çift I Çift II Stereo Stereo Mono (Monoya dönüştürülmüş) Yayın alma koşulları bozulduğunda, ses modu Mono ayarındayken dinleme daha kolay olur. Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa, Mono moduna geçin. Bu işlev sadece Analog TV modunda kullanılabilir. Kulaklıkları Takma (Ayrı satılır) Odadaki diğer kişileri rahatsız etmeden TV programı izlemek istiyorsanız, cihazınıza bir kulaklık takabilirsiniz. ➢ Baþ seti jakýný ilgili baðlantý noktasýna taktýðýnýzda, Sound TV Yan Paneli menüsünde sadece Otomatik Ses Seviyesi ve Ses Seçimi’ni (PIP modunda) çalýþtýrabilirsiniz.

Yüksek ses seviyesinde uzun süre kulaklık kullanmak, işitmenize zarar verebilir.

TV’ye kulaklık taktığınızda, hoparlörlerden ses duymazsınız. Kulaklık ses düzeyi ve TV ses düzeyi ayrı olarak ayarlanır. Türkçe - 24 BN68-01768A-Tur.indd

2008-10-21 11:44:48 Zaman Özellikleri

Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Zaman seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 ▲ veya ▼ düğmesine basarak istenilen seçeneği belirleyin, ardından ENTER düğmesine basın. Kullanılabilir seçenekler: Saat Ayarı, Kapanış Ayarı, Zamanlayıcı 1, Zamanlayıcı 2, Zamanlayıcı 3 5 Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın. 6 Çıkmak için EXIT düğmesine basın. Saat Ayarı Uzaktan kumanda üzerinde INFO düğmesine basıldığında mevcut saatin gösterilmesi için televizyonunuzun saatini ayarlayabilirsiniz. Otomatik açma/kapatma zamanlayıcılarını kullanabilmek için, saati ayarlamanız gerekir. − Ay, Gun, Yıl, Saat ya da Dakika seçmek için ◄ ya da ► düğmesine basın. Bu ayarları ▲ veya ▼ düğmesine basarak yapın. Uzaktan kumanda üzerindeki numara düğmelerini kullanarak Ay, Gun, Yıl, Saat ya da Dakika ayarlarını doğrudan yapabilirsiniz. Elektrik kesintilerinde ya da set güç beslemesinden kapatıldığında Saat ayarları kaybolur. Kapanış Ayarı Televizyonun otomatik olarak Bekleme moduna geçme süresini 30 ile 180 dakika arasında ayarlayabilirsiniz. − ▲ veya ▼ düğmesine basarak, önceden ayarlanmış açık kalma sürelerini (Kapalı, 30, 60, 90, 120, 150 ya da 180) seçin.

Geri Zaman Saat Ayarı Kapanış Ayarı Zamanlayıcı 1 Zamanlayıcı 2 Zamanlayıcı 3 : 00 : 00 : Kapalı : Aktif Değil : Aktif Değil : Aktif Değil Taşı Giriş

Geri Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Çıkış Zamanlayıcı 1 Açılış Zamanı Kolay Ayarlama 00 : 00 Kapalı 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. Kapanış Zamanı 2 Kapanış Ayarı seçimini yapmak için▲ veya ▼ düğmesine 00 : 00 Kapalı basın. Düzey 3 Dakikayı seçmek için ◄ veya ► ve ardından ENTER Tekrarla düğmesine basın. Bir Kez Zamanlayıcı 1/ Zamanlayıcı 2 / Zamanlayıcı 3 Taşı Ayarla Geri Açık/Kapalı ayarıyla televizyonunuzun istediğiniz saatte açılıp kapanmasını sağlayabilirsiniz. Önce saati ayarlamanız gerekir. − Aşağıdan istenilen öğeyi seçmek için, ◄ ya da ► düğmesine basın. Ayarları değiştirmek için ▲ ya da ▼ düğmesine basın. Açma Zamanlayıcı: Saat, dakika ve Aktif Değil/Aktif seçimini yapın. (Zamanlayıcıyı istenilen ayara göre etkinleştirmek için Etkinleştir ayarına getirin.) Kapanış Zamanlayıcı: Saat, dakika ve Aktif Değil/Aktif seçimini yapın. (Zamanlayıcıyı istenilen ayara göre etkinleştirmek için Etkinleştir ayarına getirin.) Düzey: İstenilen ses düzeyini seçin. Tekrarla: Bir Kez, Her gün, Pts ~ Cum, Pts ~ Cts ya da Cts ~ Paz seçeneklerinden birini belirleyin. Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saati ve dakikayı doğudan ayarlayabilirsiniz.

Kapanma ☛ Otomatik Zamanlayıcıyı “Açık” ayarına getirdiğinizde, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda kullanılmadığında TV kapatılır. Bu işlev yalnızca zamanlayıcı “Açık” modundayken kullanılabilir ve TV’nin çok uzun süre açık kalmasından kaynaklanabilecek aşırı ısınmayı önler. Türkçe - 25 BN68-01768A-Tur.indd

Menüyü görüntülemek için MENU düğmesine basın. Kurulum Kurulum seçeneğini belirlemek için, ▲ ya da ▼ düğmesine Plug & Play Dil : Türkçe basın, ardından ENTER düğmesine basın. Zaman   Duvara Montaj   3 ▲ veya ▼ düğmesine basarak istenilen seçeneği belirleyin, Melodi : Kapalı   Eğlence : Kapalı   ardından ENTER düğmesine basın. Enrj. Tasarrufu : Kapalı   PIP Kullanılabilir seçenekler: Dil, Melodi, Eğlence, Enrj. Tasarrufu, PIP 4 Ayarları istediğiniz gibi yaptığınızda ENTER düğmesine basın. Taşı Giriş Geri 5 Çıkmak için EXIT düğmesine basın. Dil Modele göre değişir. Televizyonu ilk kez çalıştırdığınızda, menülerde ve göstergelerde kullanılacak dili seçmeniz gerekir. Melodi: Kapalı /Düşük/Orta/Yüksek TV açma/kapama melodi sesi ayarlanabilir. Melodi aşağıdaki durumlarda çalışmaz − MUTE düğmesine basıldığı için TV’den hiç ses çıkışı olmadığında (Ses) düğmesine basıldığı için TV’den hiç ses çıkışı olmadığında − TV, Uyku Zamanlayıcısı yoluyla kapatıldığında.

Dolby Laboratories lisansı altında üretilmiştir. Dolby ve double-D (çift D) sembolü, Dolby Laboratories'in ticari markalarıdır. Eğlence: Kapalı/Spor/Sinema/Oyun Eğlence modu size spor, sinema ve oyunlarda ideal görüntü ve ses seçimi sağlar. − Kapalı: Eğlence işlevini kapatır. − Spor: Sporda ideal resim ve ses kalitesi sağlar. − Sinema: Film izlerken ideal resim ve ses kalitesi sağlar. Daha zengin resim ve sesi deneyimleyin. − Oyun: Oyunlarda ideal resim ve ses kalitesi sağlar. Bu mod, TV'ye bağlı harici bir oyun konsolu kullanıldığında oyun hızını artırır. Üç Eğlence modundan herhangi birini Açık konumuna ayarladığınızda ayarlar kilitlenecek ve kullanılamayacaktır. Resim ve Ses modu ayarlamaları yapmak istiyorsanız Eğlence modunu kapatmalısınız.

➢ Eğlence ayarları her giriş kaynağı için kaydedilir. Devam ediyor... Türkçe - 26 BN68-01768A-Tur.indd

2008-10-21 11:44:49 Enrj. Tasarrufu: Kapalı/Düşük/Orta/Yüksek Bu özellik, ortamın aydınlatma koşullarına bağlı olarak ekran parlaklığını ayarlar. − Kapalı: Enrj. Tasarrufu modunu kapatır. − Düşük: Ortamın aydınlatmasına bağlı olarak standart modda çalışır. − Orta: Ortamın aydınlatmasından bağımsız olarak Orta güç tasarrufu moduna geçer. − Yüksek: Ortamın aydınlatmasından bağımsız olarak maksimum güç tasarrufu moduna geçer. Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 Enrj. Tasarrufu'nu seçmek için ▲ veya ▼ düğmesine basın. 3 Gerekli seçeneği belirlemek için ◄ veya ► düğmesine basın.

Taşı : Standart : Kişisel : Kapalı : Kapalı ◄ Kapalı : Mono Ayarla

Geri Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Çıkış Taşı Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 PIP seçmek için ▲ veya ▼ düğmesine basın. 3 Gerekli seçeneği belirlemek için ◄ veya ► düğmesine basın. Geri Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Enrj. Tasarrufu Çift I-II Taşı PIP (Resim İçinde Resim): PIP (Açık/Kapalı)/Kaynak/Boyut/ Konum/Program Ana görüntü içinde bir iç görüntü açabilirsiniz. Bu şekilde TV programı izleyebilir ya da bağlı cihazlardan gelen video girişini izleyebilirsiniz. − PIP: Açık/Kapalı PIP işlevini etkinleştirebilir ya da kapatabilirsiniz. Giriş

Giriş Standart Standart Kapalı Kapalı Orta Çıkış İç resim TV, DTV, Harici1, Harici2. AV − Kaynak: Alt resmin kaynağını seçebilirsiniz. − Boyut:

Alt resmin boyutunu seçebilirsiniz. Ana görüntü PC ve Komponent modundaysa Boyut kullanılamaz. − Konum:

Alt resmin konumunu seçebilirsiniz. Çift ( , ) modunda, Konum seçilemez. − Program Yalnızca Kaynak, TV, DTV. ayarındayken alt resme bir kanal seçebilirsiniz.

2008-10-21 11:44:50 PC Yazılımınızın Ayarlanması (Windows XP’ye bağlı olarak) Tipik bir bilgisayarın Windows görüntüleme ayarları aşağıda gösterilmektedir. Ancak, kullandığınız Windows’un sürümüne ve video kartınıza bağlı olarak kişisel bilgisayarınızın gerçek ekranı büyük olasılıkla bundan farklıdır. Sizin bilgisayarınızda açılan ekranlar farklı olsa da, çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Eğer değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.) 1 Windows Masaüstünde fareyi sağ tıklatın, ardından Özellikler seçeneğini tıklatın. Görüntü Özellikleri görüntülenecektir. 2 Ayarlar sekmesini tıklatın ve Görüntü Modu Tablosunu referans alarak Görüntü Modu ayarını belirleyin. Renkler ayarlarını değiştirmenize gerek yoktur. 3 Gelişmiş seçeneğini tıklatın. Yeni bir ayarlar iletişim kutusu görüntülenecektir. 4 Monitör sekmesini tıklatın, ardından Ekran yenileme Sıklığı ayarını Görüntü Modları Tablosuna referansla belirleyin. Mümkünse Ekran yenileme Sıklığı ayarı yerine, ayrı ayrı Dikey Frekans ve Yatay Frekans ayarlarını yapın. 5 Pencereyi kapatmak için OK seçeneğini tıklatın, ardından Görüntü Özellikleri penceresinde de OK düğmesini tıklatın. O anda otomatik yeniden başlatma gerçekleşebilir. Türkçe - 28 BN68-01768A-Tur.indd

2008-10-21 11:44:50 Giriş Modu (PC) Türüne ve çözünürlüğüne bağlı olarak Kişisel Bilgisayar monitörünün hem ekran konumu hem de boyutu farklı olabilir. Aşağıdaki tablo, desteklenen tüm ekran modlarını göstermektedir: D-Sub Giriş Mod Çözünürlük Yatay Frekans (kHz) Dikey Frekans (Hz) Piksel Saat Frekans (MHz) Senkronizasyon Polaritesi (H/V) IBM 640 x 350 720 x 400

HDMI/DVI kablo bağlantısı kullanırken, HDMI IN 2 jakını kullanmalısınız. Geçmeli tarama modu desteklenmemektedir. Standartlara uymayan bir video biçimi seçilirse set normal olarak çalışmayabilir. Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir. Türkçe - 29 BN68-01768A-Tur.indd

Görüntü Modu : Standart Hücre Işığ 7 Kontrast Parlaklık Netlik 20 Otomatik Ayarlama Ekran Ayrıntılı Ayarlar Daha Menüyü görüntülemek için MENU düğmesine basın. Görüntü seçimini yapmak için ▲ veya ▼ ve ardından ENTER düğmesine basın. ▲ veya ▼ düğmesine basarak istediğiniz seçeneği belirleyin ve ENTER düğmesine basın. İstediğiniz ayarları yaptıktan sonra ENTER düğmesine basın. Çıkmak için EXIT düğmesine basın. Taşı Otomatik Ayarlama: Otomatik ayarlama, setin PC ekranının gelen PC video sinyaline kendini ayarlamasına olanak sağlar. İnce, kaba ve konum değerleri otomatik olarak ayarlanır. Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 Otomatik Ayarlama’yı seçmek için ▲ veya ▼ ve ardından ENTER düğmesine basın. Ekran: Kaba/İnce/Konum/Görüntü Sıfırla − Kaba/İnce Resim kalitesi ayarının amacı, görüntüdeki parazitleri azaltmak ya da ortadan kaldırmaktır. Parazitleri yalnızca Hassas ayarla ortadan kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (kaba) ve yeniden Hassas ayar işlemi yapın. Parazit azaltıldıktan sonra görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın. 1 Kaba ya da İnce seçeneğini belirlemek için ▲ veya ▼ düğmesine basın, ardından ENTER düğmesine basın. 2 Ekran kalitesini ayarlamak için ◄ ya da ► düğmesine basın, dikey şeritler görüntülenebilir ya da resim bulanık olabilir. ENTER düğmesine basın. − Konum TV ekranına sığmıyorsa, PC’nin ekran konumunu ayarlayın. 1 ▲/▼/◄/► düğmesine basarak konumu ayarlayın. 2 Tekrar ENTER düğmesine basın. − Görüntü Sıfırla Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz. Giriş Geri Oto. Ayarlama Yapılıyor Lütfen bekleyin Tools Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Enrj. Tasarrufu PIP Otomatik Ayarlama : Standart : Standart : Kapalı : Kapalı : Orta Giriş Taşı

Çıkış Ekran Kaba İnce Konum Görüntü Sıfırla Move

Return Konum Taşı Giriş Geri Görüntü Sıfırlandı. Tamam Türkçe - 30 BN68-01768A-Tur.indd

Sadece sekiz ülkenin (İngiltere, Almanya, Fransa, İtalya, Hollanda, İspanya, İsviçre, Avusturya) standartları desteklendiğinden, bunların dışındaki ülkelerde DTV menüsünün normal şekilde çalışması şirket tarafından garanti edilmemektedir. Ayrıca, yayın akışının ülkesi geçerli kullanıcı tarafından seçilen ülkeden farklıysa, kanal etiketinde görünen satır, Bilgi, Kılavuz, Kanal Listesi, vb. düzgün görüntülenmeyebilir. DTV modunda kullanılabilir. Uzaktan kumandanızdaki TV/ DTV düğmesiyle DTV moduna geçin. Ekran gösterimli menü sisteminde gezinmenize ve kullanılabilir çeşitli ayarları yapmanıza yardımcı olması için aşağıdaki resme bakın. Menüyü görüntülemek için MENU düğmesine basın. Dijital Menü seçeneğini belirlemek için ▲ ya da ▼ ve ardından ENTER düğmesine basın. Kılavuz Şimdi ve Sonraki Kılavuzu Tam Kılavuz Program Listesi Varsayılan Kılavuz Şimdi/Sonra Tam Kılavuz Dijital Kanal Ülke Otomatik Kayıt Elden Kayıt Sık Kullanılanları Düzenle Kanal Listesi Tümü Sık Kullanılanlar Varsayılan Tümü Sık Kullanılanlar Kurulum Menü Şeffaflığı Yüksek Orta Düşük Opak PIN Değiştir Ebeveyn Kilidi Ebeveyn Derecelendirmesi Altyazı Kapalı Açık Altyazı Modu Normal İşitme engelli Ses Biçimi PCM Dolby Digital Ses Açıklaması Ses Açıklaması Ses Düzeyi Dijtal Metin Devre Dışı Etkinleştir Saat Dilimi Genel Arayüz Sistem Ürün Bilgileri Sinyal Bilgileri Yazılım Yükseltme Sıfırla

Dijital Menü Kılavuz Dijital Kanal Kurulum Dil Taşı DTV Giriş Geri Kılavuz Şimdi ve Sonraki Kılavuzu Tam Kılavuz Program Listesi Varsayılan Kılavuz : Tam Kılavuz Taşı DTV Giriş

Geri Kanal Ülke : İngiltere Otomatik Kayıt Elden Kayıt Sık Kullanılanları Düzenle Kanal Listesi Taşı DTV Giriş

Geri Kurulum Menü Şeffaflığı : Orta PIN Değiştir Ebeveyn Kilidi Altyazı : Kapalı Altyazı Modu Taşı Giriş

Geri Devam ediyor... Türkçe - 31 BN68-01768A-Tur.indd

Birinci Ses Dili İkinci Ses Dili Birinci Altyazı Dili İkinci Altyazı Dili Birinci Teletekst Dili İkinci Teletekst Dili (Ülke ayarına bağlıdır) Dil Ses Dili Altyazı Dili Teletekst Dili Tercih Taşı

Giriş Geri ➢ CI Menüsü’nün alt öğeleri, CAM modeline bağlı olarak değişiklik gösterebilir. (bkz. sayfa 41) Program Bilgilerinin Görüntülenmesi Bir kanal izlenirken, geçerli program hakkında ek bilgiler görüntülenebilir. Programı seyrederken, INFO düğmesine basın. Program bilgileri gösterilir. Bilgiler görüntülenir. − Ebeveyn Derecelendirmesi − Video Türü: SD, HD, Radyo − Ses Türü: Mono, Stereo, Çift, Dolby Digital − Teletekst veya DVB Alt Yazısı durumu − Ses Dili

21:49 Per 6 Oca 1 AFDO, 16:9 AFDO, 16:9 No Block Stereo Altyazı English Sık Kullanılan. 14:20 - 14:33 Contains video with AFD O; coded frame is 16:9 Çıkış ➢ Etiket bilgisinden çıkmak için INFO düğmesine basın. Türkçe - 32 BN68-01768A-Tur.indd

2008-10-21 11:44:54 DTV Menüsünü Çalıştırma DTV Menüsünü Görüntüleme Anten sisteminizi ve TV’yi uygun konektörlerle kurduktan sonra. Elektrik fişini takın ve TV’yi açın. Menüyü görüntülemek için MENU düğmesine basın. Dijital Menü seçeneğini belirlemek için ▲ veya ▼ ve ardından ENTER düğmesine basın. Ekranda ana menü görüntülenir. Sol tarafında dört simge vardır: Kılavuz, Dijital Kanal, Kurulum ve Dil.

Taşı DTV Taşı ENTER düğmesine basın. Ülke menüsü görüntülenir. ▲ veya ▼ düğmesine basarak ülkenizi seçin ve daha sonra ENTER düğmesine basın. Bu menüdeki ülke ayarını değiştirseniz bile, Analog TV’nin ülke ayarı değişmez. (10. sayfaya bakın)

Hızlı kanal araması yapmak için kanalı belirtebilirsiniz. − Kanal Kanal seçmek için ▲, ▼ veya sayı düğmelerine (0~9) basın. Kullanılabilir kanallar 21~68’dir. Seçilen kanalla ilgili frekans otomatik olarak ayarlanır. − Frekans Tam frekansı bilmiyorsanız, frekansı kanalla otomatik olarak ayarlamak için yukarıdaki adımı uygulayın. − Bant Genişliği Mevcut bant genişlikleri 7 ve 8 MHz’dir. Giriş

Geri Kanal Ülke : İngiltere Otomatik kayıt Elden kayıt Sık Kullanılanları Düzenle Kanal Listesi

Yayıncı yeni hizmetler eklediğinde ya da TV yeni bir konuma taşındığında, kanal listesini güncelleyebilirsiniz. Otomatik Kayıt öğesini seçmek için ENTER düğmesine basın. Aramayı başlatmak için ENTER düğmesine basın. İşlem sona erince, taranan servislerin sayısı görüntülenecektir. − Kanal listesi güncellendiğinde, mevcut sık kullanılan kanallar listesi silinmeyecektir. − Aramayı henüz tamamlanmadan durdurmak için Durdur seçeneğini belirleyip ENTER düğmesine basın. Sinyal durumu zayıfsa Servis bulunamadı! Anten bağlantısını kontrol edin. mesajı görüntülenir. Giriş Ülke : İngiltere Otomatik kayıt Elden kayıt Sık Kullanılanları Düzenle Kanal Listesi

Bu menü, 5 alt menüden oluşmaktadır: Ülke, Otomatik Kayıt, Elden Kayıt, Sık Kullanılanları Düzenle ve Kanal Listesi. Kanal seçeneğini belirlemek için ▲ veya ▼ ve ardından, ENTER düğmesine basın. Kanal menüsü görünür.

Dijital Menü Kılavuz Dijital Kanal Kurulum Dil Taşı DTV Giriş

DTV Kanal Ülke : İngiltere Otomatik kayıt Elden kayıt Sık Kullanılanları Düzenle Kanal Listesi Taşı DTV Giriş

Geri Elden kayıt Kanal

Bant Genişliği KHz 7 MHz

Ara Ayarla Geri Devam ediyor... Türkçe - 33 BN68-01768A-Tur.indd

2008-10-21 11:44:56 Dijital servisleri aramaya başlatmak için kırmızı düğmeye basın. Tamamlandığında, kanal listesindeki kanallar güncellenir. Uzaktan kumanda üzerindeki düğmeye basarak girebilirsiniz. Yalnızca frekansı değiştiremezsiniz ve kanalı değiştirirken Frekans değeri otomatik olarak değişir..

1.4 Sık Kullanılan Kanalları Düzenle

DTV Kanal Renkli düğmeleri kullanarak, sık kullanılan kanallarınızı düzenleyebilirsiniz. Ülke : İngiltere Otomatik kayıt DTV modunda, Tamam veya Seç düğmeleri ENTER Elden kayıt düğmesi olarak kullanılabilir. Sık Kullanılan Kanalları Düzenle Kanal Listesi Kayıtlı tüm kanalları göstermek için Sık Kullanılan Kanalları Düzenle menüsünde kırmızı düğmeye basın. İstediğiniz bir kanalı seçmek için ▲ veya ▼ düğmesine Taşı Giriş Geri basın. ENTER düğmesine basın. Seçilen kanalın yanında DTV Sık Kullanılan Kanalları Düzenle “” simgesi görünür ve kanal sık kullanılanlar listesine eklenir.

BBC TWO İşlemi geri almak için tekrar ENTER düğmesine Five basın. BBC THREE Tümünü Seç: O an görüntülenmekte olan tüm abc1 QVC kanalları seçer. Seçim Yapma: Seçilen tüm kanalların seçimini Tümünü Seç Seçim Yapma Önizle kaldırır. Taşı Seçim Geri Önizle: O an seçili olan kanalları görüntüler. DTV Sık Kullanılan Kanalları Düzenle Sık Kullanılan Kanallar ayarları tamamlandığında. Ekle BBC TWO Bir veya daha fazla sık kullanılan kanal seçildiğinde bu BBC THREE

abc1 işlevi kullanabilirsiniz. − Sık Kullanılan Kanalları Düzenle menüsünde kırmızı düğmeye basın. Daha fazla kanal eklemek için önceki Ekle Yeniden Numaralandır Önizle Sil bölüme bakın. Taşı Geri − Tüm kanalları sık kullanılan kanal listesine eklemek için kırmızı düğmeye basın. − Tüm kanalları kaldırmak için yeşil düğmeye basın. − Önizle: O an seçili olan kanalları görüntüler. − Sık kullanılan kanal yöneticisini görüntülemek için CH LIST düğmesine basın. Yeniden Numaralandır (Ülke ayarına bağlıdır) − Sık Kullanılan Kanalları Düzenle menüsünde, istenilen kanalı seçmek için ▲ veya ▼ düğmesine basın. − Yeşil düğmeye basın. Numara girme alanı boştur. − Yeni kanal numarasını girin. Kaydetmek için ENTER düğmesine veya iptal etmek için RETURN düğmesine basın. Girilen bir sayıyı silmek için ◄ düğmesine basın. Zaten başka bir kanala atanmış olan bir numara girerseniz, numara seçilen kanala atanır ve seçilen kanala önceden atanmış olan numara diğer kanala atanır. Yani, iki numara birbiriyle değiştirilir. Sık kullanılan kanallar otomatik olarak, artan kanal numarası düzeninde sıralanır. Önizle − Sık Kullanılan Kanalları Düzenle menüsünde, önizleme yapılacak kanalı seçmek için ▲ veya ▼ düğmesine basın. − Sarı düğmeye basın. O anda seçili olan kanalı gösterir.

Sil − Sık Kullanılan Kanalları Düzenle menüsünde, sık kullanılan kanallar listesinden silinecek kanalı seçmek için ▲ veya ▼ düğmesine basın. − Mavi düğmeye basın. Seçilen kanal ve numara silinir. Silinen kanalı, sık kullanılan kanallar listesine tekrar eklemek için, bkz. Ekle.

Devam ediyor... Türkçe - 34 BN68-01768A-Tur.indd

Tüm kanalların ya da sık kullanılan kanallarınızın listesini görüntüleyebilirsiniz. Kanal Listesi BBC TWO Tüm Kanallar-Tümü

800 ARD-MHP-DATA 801 ARD-OnLine-K.. 802 BBC ONE 803 MDR FERNSE.. 804 NDR FERNSEH.. 805 Vida002b 806 arte Kanal Listesi seçeneğini belirlemek için ▲ veya ▼ ve ardından ENTER düğmesine basın. Yalnızca CH LIST düğmesine basarak da görüntüleyebilirsiniz. Önceki Sayfa Sonraki Sayfa Sık Kullanılanlar Taşı Geri İzle Sık kullanılan kanallarınız ile tüm kanallar arasında geçiş yapmak için sarı düğmeye basın. Sık kullanılan kanallarınız ancak Sık Kullanılan Kanalları Düzenle menüsünde (bkz. sayfa 34) önceden ayarlanmışsa görüntülenir . Önceki veya sonraki kanal listesi sayfasını görüntülemek için kırmızı ya da yeşil düğmeye basın. Ayarlanacak bir kanalı seçmek için ▲ veya ▼ düğmesine basın, sonra ENTER düğmesine basın. Kanal değiştirilirken, sol üst köşede kanal numarası, kanal adı ve bir simge görüntülenir. Kanal, tüm kanallardan biriyse kanal numarası ve adı görüntülenir; kanal, sık kullanılan kanallardan biriyse ayrıca simgesi görüntülenir. Kanal listesinden çıkmak için CH LIST düğmesine basın.

Şimdi ve Sonraki Klvz.

Bu menü, 4 alt menüden oluşmaktadır: Şimdi ve Sonraki Klvz., Tam Kılavuz, Scheduled List ve Varsayılan Kılavuz. Now Next

2.1 Şimdi ve Sonraki Klvz. / Tam Kılavuz

EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Herhangi bir kanalda bilgi yayını sebebiyle Sık Kullanılanlar boş veya güncelliğini yitirmiş program girişleri görünebilir. Yeni bilgiler gelir gelmez ekran dinamik şekilde güncellenir. − Şimdi ve Sonraki Klvz. Sol sütunda gösterilen altı kanal için Geçerli program ve Sonraki program bilgileri görüntülenir. − Tam Kılavuz Program bilgilerini zamana göre sıralanmış 1 saatlik dilimler şeklinde görüntüler. Zamana göre ileri ya da geri kaydırılabilen 2 saatlik program bilgileri görüntülenir. Şimdi ve Sonraki Klvz. veya Tam Kılavuz seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın. ENTER düğmesine basın. Seçilen kılavuz menüsü gösterilir. − Şimdi ve Sonraki Klvz. veya Tam Kılavuz arasında geçiş yapmak için kırmızı düğmeye basın. − Sık Kullanılanlar veya Tüm Kanallar listesini göstermek için yeşil düğmeye basın. − Geriye doğru hızlı bir şekilde kaydırmak için sarı düğmeye basın (24 saat aralıkla). − İleriye doğru hızlı bir şekilde kaydırmak için mavi düğmeye basın (24 saat aralıkla). Ayrıca, sadece GUIDE düğmesine basarak da kılavuz menüsünü gösterebilirsiniz. EPG listesindeki bir programı izlemek için istediğiniz programı ▲/▼/◄/► düğmesine basarak seçin, ardından ENTER düğmesine basın. Sonraki program seçilirse, saat simgesi görüntülenerek program zamanlanır. ENTER düğmesine tekrar basılırsa, saat simgesinin kaybolmasıyla zamanlama işlemi iptal edilir. Programların zamanlanmasıyla ilgili ayrıntılar için ilgili bölüme bakın. İzle Tam Kılavuz Çıkış

Devam ediyor... Türkçe - 35 BN68-01768A-Tur.indd

2008-10-21 11:44:57 Program bilgilerine bakmak için istediğiniz programı ▲/▼/◄/► düğmelerine basarak seçin, ardından INFO düğmesine basın. İşaretlenen programın kanal numarası, program adı ve süresi, durum çubuğu ve kısa özet gibi bilgileri ekranın sağ üst köşesinde gösterilir. Uzun bir özet olması durumunda, “…” görüntülenir. Tam özet metni için INFO düğmesine basın. Altı kanal görüntülenir. Kanallar arasında geçiş yapmak için ▲ veya ▼ düğmesini kullanarak bir kanala gidin. Sayfa sayfa göstermek için P veya düğmesini kullanın.

Seyretmek istediğiniz programların zamanlanmış bir izleme listesini yaparsanız, siz başka bir program izliyor olsanız bile kanal, zamanlanmış saatte zamanlanmış programa otomatik olarak geçiş yapar. Yeni bir program eklemek için kırmızı düğmeye basın. Seçilen Kanal ile birlikte program ekleme menüsü gösterilir. İstenilen kanalı, zamanı, tarihi ve frekansı ayarlamak için ▲/▼ ve ENTER düğmelerine basın. İstediğiniz ayarları yaptıktan sonra, kırmızı düğmeye basarak ayarlanan zamanlamayı kaydedin. Zamanlanmış programı düzenlemek isterseniz, ▲ veya ▼ düğmesine basarak bir program seçin, ardından yeşil düğmeye basın. Gerekirse, silinecek programı ▲ veya ▼ düğmesine basarak seçin, ardından mavi düğmeye basın. Analog TV seyrederken, rezerve edilen DTV kanalı değiştirilemez. Yalnızca DTV seyrederken otomatik olarak rezerve edilen kanala geçiş yapılır. Program zamanlaması yalnızca ayarlanan televizyonla çalışır ve bekleme modundan çalışmaz. Televizyonu kapatıp açmayla ilgili ayrıntılı bilgi için, bkz. sayfa 25. DTV Program Listesi Perşembe 22 Oca 2 BBC TWO 15:30 ~ 18:00 Bir Kez Huw Stephens and the Nations Perşembe 22 Oca 2 BBC TWO 20:00 ~ 21:00 Bir Kez Paul Jones Program Ekle Düzenle Taşı Geri DTV Sil Program Listesi

Kanal Zaman Tarih 20 MOJO 19:00 Sıklık Kaydet Ayarla

2.3 Varsayılan Kılavuz

Varsayılan kılavuz stilini önceden ayarlayabilirsiniz. İstenilen seçeneği (Şimdi/Son. veya Tam Kılavuz) belirlemek için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın. Varsayılan kılavuz için belirlenen seçenek EPG menüsünde gösterilir ve kanal listesi görünür. DTV Kılavuz Şimdi ve Sonraki Kılavuzu Tam Kılavuz Program Listesi

Varsayılan Kılavuz : Tam Kılavuz

Taşı DTV Giriş Geri Kılavuz Şimdi ve Sonraki Kılavuzu Tam Kılavuz Program Listesi Şimdi/Sonra Varsayılan Kılavuz : Full Guide Tam Kılavuz Taşı Giriş Geri Devam ediyor... Türkçe - 36 BN68-01768A-Tur.indd

2.4 Tüm Kanallar ve Sık Kullanılan Kanallar

EPG menüsünde tüm kanalları veya sık kullanılan kanalları görüntüleyebilirsiniz. Sık kullanılanlar ile tüm kanallar arasında geçiş yapmak için yeşil düğmeye arka arkaya basın. Sık kullanılan kanalları listesi ayarlanmadığında: − Sık kullanılanlar listesi boş. Sık kullanılanları şimdi seçmek ister misiniz? mesajı görüntülenir. − Evet öğesini seçin. Sık Kullanılan Kanalları Düzenle menüsü görüntülenir. Hayır öğesini seçerseniz, tüm kanallar değiştirilmeden kalır. − Sık kullanılan kanallar listesini düzenlemeyle ilgili daha fazla bilgi için sayfa 34’e bakın. Tüm Kanallar, kanal listesi güncellemesiyle taranmış kanalların listesidir. Tüm kanallar, tüm kanallar modunda görüntülenir. Sık Kullanılanlar (sık kullanılan kanallar), Sık Kullanılan Kanalları Düzenle menüsünde (bkz. sayfa 34) ayarlanmış kanalların listesidir. Kanal bilgisi olmadığında Veri Yok mesajı gösterilir ve ENTER düğmesine bassanız bile kanalı değiştiremezsiniz. Veri Yok mesajı göründüğünde ve kanalı değiştiremediğinizde, sayı düğmeleriyle kanal numarasına doğrudan basın. DTV Guide Şimdi ve Sonraki Kılavuzu Tam Kılavuz Program Listesi

Varsayılan Kılavuz : Tam Kılavuz

Taşı Giriş Geri Şimdi ve Sonraki Kılavuzu Now Next

Bu menü, 4 alt menüden oluşmaktadır: Ses Dili, Altyazı Dili, Teletekst Dili ve Tercih.

3.1 Ses Dili / Altyazı Dili / Teletekst Dili

Alt yazı, ses ve teletekst dillerinin varsayılan ayarını değiştirebilirsiniz. İstenilen menüyü (Ses Dili, Altyazı Dili veya Teletekst Dili) seçmek için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın. Seçilen menünün seçenekleri görüntülenir. İzle Tam Kılavuz Sık Kullanılanlar Çıkış Şimdi ve Sonraki Kılavuzu Sık kullanılanlar listesi boş. Sık kullanılanları şimdi seçmek ister misiniz? Evet İzle Tam Kılavuz DTV Hayır Sık Kullanılanlar Çıkış Dil Ses Dili Altyazı Dili Teletekst Dili Tercih Taşı Giriş

Geri Devam ediyor... Türkçe - 37 BN68-01768A-Tur.indd

Bu menü, 6 alt menüden oluşmaktadır: Ses Dili Birinci Ses Dili, İkinci Ses Dili, Birinci Altyazı Dili, İkinci Altyazı Dili Altyazı Dili, Birinci Teletekst Dili ve İkinci Teletekst Dili Teletekst Dili (Ülke ayarına bağlıdır). Tercih Kullanıcılar bu özellik sayesinde (İngilizce, Almanca, İtalyanca, İsveççe, Fransızca, Gal dili, İskoçya Keltlerinin Dili, İrlandaca, Danimarkaca, Fin Dili, İspanyolca, ve Felemenkçe) dillerinden Taşı Giriş Geri birini seçebilirler. Kullanıcı bir kanal seçtiğinde, burada seçilen DTV Tercih dil varsayılan olarak kullanılır. Birinci Ses Dili : İngilizce İstenilen menüyü (Birinci Ses Dili, İkinci Ses Dili, İkinci Ses Dili : İngilizce Birinci Altyazı Dili, İkinci Alt Yazı Dili, Birinci Teletekst Birinci Altyazı Dili : İngilizce Dili veya İkinci Teletekst Dili) seçmek için ▲ veya ▼ İkinci Alt Yazı Dili : İngilizce düğmesine, ardından ENTER düğmesine basın. Birinci Teletekst Dili Belirlenen menünün seçenekleri gösterilir. İstenilen seçeneği (İngilizce, Almanca, İtalyanca, Taşı Giriş Geri İsveççe, Fransızca, Gal Dili, İskoçya Keltleri Dili, İrlandaca, Danimarkaca, Fin Dili, İspanyolca, DTV Tercih Felemenkçe) belirlemek için ▲ veya ▼ ve ardından Birinci Ses Dili : English İngilizce ENTER düğmesine basın. Almanca İkinci Ses Dili : English İtalyanca Dil ayarını değiştirirseniz, Dil menüsünün (bkz. sayfa Birinci Altyazı Dili : English İsveççe

37) Ses Dili, Altyazı Dili ve Teletekst Dili ayarları

İkinci Alt Yazı Dili : English Fransızca otomatik olarak seçilen dile geçer. Gal dili Birinci Teletekst Dili English Dil menüsünün Ses Dili, Altyazı Dili ve Teletekst Dili öğeleri, geçerli kanalın desteklediği dillerin bir Taşı Giriş Geri listesini gösterir ve seçim vurgulanır. Bu dil ayarını değiştirirseniz, yeni seçim sadece o an görüntülenen kanal için geçerlidir. Değiştirilen ayar, Tercih menüsünün Birinci Ses Dili, Birinci Altyazı Dili veya Birinci Teletekst Dili ayarını değiştirmez.

Devam ediyor... Türkçe - 38 BN68-01768A-Tur.indd

Bu menü, 11 alt menüden oluşmaktadır: Menü Şeffaflığı, PIN Değiştir, Ebeveyn Kilidi, Alt Yazı, Alt Yazı Modu, Ses Formatı, Ses Açıklaması, Dijital Metin, Saat Dilimi, Genel Arayüz ve Sistem.

Ekranda gösterilen menünün şeffaflığını ayarlayabilirsiniz. İstenen seçeneği (Yüksek, Orta, Düşük veya Opak) belirlemek için ▲ veya ▼ ve ardından ENTER düğmesine basın.

4.2 PIN Değiştir / Ebeveyn Kilidi

Bu özellik çocuklar gibi yetkisiz kullanıcıların kullanıcı tarafından tanımlanan 4 rakamlı PIN (Kişisel Kimlik Belirleme Numarası) kodu ile uygun olmayan programları seyretmesini önlemenizi sağlar. Ekranda gösterilen menü PIN kodu atamanız için sizi yönlendirir (gerekirse daha sonra değiştirebilirsiniz). Sayı düğmelerini (0~9) kullanarak geçerli 4 haneli PIN kodunuzu girin. Ebeveyn Kilidi menüsü seçilen Ebeveyn Değeri ile gösterilir. Yeni bir TV’nin varsayılan PIN kodu 0000’dır. Geçersiz bir PIN kodu girerseniz, Geçersiz PIN kodu. Lütfen tekrar deneyin. mesajı görüntülenir. ENTER düğmesine basın. Hariç tutmak istediğiniz yaş değerini seçmek için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın. PIN kodunu değiştirmek isterseniz, PIN Değiştir öğesini seçmek için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın. − Sayı düğmelerini (0~9) kullanarak yeni PIN kodunuzu girin. Yeni PIN’i Onayla mesajı görüntülenir. − Sayı düğmelerini (0~9) kullanarak yeni PIN kodunuzu yeniden girin. PIN kodunuz başarıyla değiştirildi. mesajı görüntülenir. PIN kodunu unutursanız, PIN’in 0-0-0-0 olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın: POWER (Kapalı) MUTE 8 2 4 POWER (Açık). DTV Kurulum Menü Şeffaflığı : Orta PIN Değiştir Ebeveyn Kilidi Altyazı : Kapalı Altyazı Modu Taşı DTV Giriş

Geri Kurulum Menü Şeffaflığı : Medium Yüksek Orta PIN Değiştir Ebeveyn Kilidi Düşük Opak Altyazı : Kapalı Altyazı Modu Taşı Giriş Geri Kurulum DTV Menü Şeffaflığı : Orta PIN Değiştir Ebeveyn Kilidi Altyazı : Off Altyazı Modu

DTV Enter PIN Geri PIN Değiştir Yeni PIN’i Girin

DTV Enter PIN Geri PIN Değiştir Yeni PIN’i Onayla

Enter PIN Geri Devam ediyor... Türkçe - 39 BN68-01768A-Tur.indd

2008-10-21 11:45:03 DTV Kurulum

4.3 Altyazı / Altyazı Modu / Ses Formatı / Ses Açıklaması / Dijital

Metin Menü Şeffaflığı : Orta Kişisel tercihlerinize uygun çeşitli ayarlar kullanabilirsiniz. PIN Değiştir Ebeveyn Kilidi İstenilen menüyü (Altyazı, Altyazı Modu, Ses Formatı, Altyazı : Açık Ses Açıklaması veya Dijital Metin) seçmek için ▲ Altyazı Modu : Normal veya ▼ ve ardından ENTER düğmesine basın. Seçilen menünün seçenekleri görüntülenir. Taşı Giriş Geri İstenilen seçeneği belirlemek için ▲ ya da ▼ ve ardından ENTER düğmesine basın. DTV Kurulum − Altyazı: Açık / Kapalı Menü Şeffaflığı : Orta Uzaktan kumanda üzerindeki SUBTITLE düğmesine PIN Değiştir basarak da bu seçenekleri belirleyebilirsiniz. Parental Lock − Altyazı Modu: Normal (temel altyazı) / İşitme engelli Altyazı : On Kapalı (işitme engelli kişiler için altyazı) Altyazı Modu : Normal Açık Seyrettiğiniz program İşitme engelli işlevini desteklemiyorsa, İşitme engelli modu seçilse bile Taşı Giriş Geri otomatik olarak Normal ayarı etkinleşir. − Ses Formatı DTV Kurulum Dolby Digital sesi yalnızca optik kabloyla bağlanmış bir ses Menü Şeffaflığı : Orta alıcısı üzerinden duyabilirsiniz. PCM sesini yalnızca ana PIN Değiştir hoparlör üzerinden duyabilirsiniz. Ebeveyn Kilidi Hem ana hoparlörden hem ses alıcısından ses verildiğinde, Altyazı : Açık Altyazı Modu : Normal ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın. Taşı Giriş Geri Giriş sinyalleri PCM veya Dolby Digital formatlarından biriyse, Ses Formatı öğesinde PCM veya Dolby Digital seçmiş olsanız bile ayara bakılmaksızın giriş formatı uygulanır. Giriş sinyalleri bunlardan biri değilse, ayar uygulanmaz. − Ses Açıklaması Bu, görme özürlü kişilere ilave ses bandı kanalı sağlayan yardımcı bir ses işlevidir. Bu işlev AD (Ses Açıklaması) için yayıncıdan gelen Ana ses ile birlikte gönderildiğinde Audio Stream’i kullanır. Kullanıcılar Ses Açıklaması Açık/Kapalı konumlarına getirebilirler ve sesi kontrol edebilirler. − Dijital Metin: Etkin / Devre Dışı (Yalnızca İngiltere) Program dijital metinle yayınlanıyorsa, bu özellik etkinleştirilir. MHEG (Multimedia and Hypermedia Information Coding Experts Group)? Çoklu ortam ve hiper ortamda kullanılan veri kodlama sistemlerinin Uluslararası bir standardıdır. Bu, hareketsiz görüntü, karakter hizmeti, animasyon, grafik ve video dosyaları gibi veri birleştiren hiper ortam ve çoklu ortam verilerini içeren MPEG sisteminden daha yüksek düzeydedir. MHEG, kullanıcı çalışma süresi etkileşim teknolojisi olup aralarında VOD (İsteğe Bağlı Video), ITV (Etkileşimli TV), EC (Elektronik Ticaret), tele-eğitim, tele-konferans, dijital kitaplıklar ve ağ oyunlarının bulunduğu çeşitli ortamlara uygulanır.

4.4 Saat Dilimi (Yalnızca İspanya)

Bulunduğunuz yerin zaman dilimini seçebilirsiniz. Zaman dilimi tarafından desteklenen bir ülke seçtiğinizde bu menü etkin olur.

DTV Kurulum Ses Biçimi : PCM

Dijtal Metin : Etkinleştir

Saat Dilimi Genel Arayüz Taşı Giriş

Geri Devam ediyor... Türkçe - 40 BN68-01768A-Tur.indd

CI Kartını Takma Tür: CA a. EN yakın bayinizi ziyaret ederek veya telefonla Üretici : Channel Plus arayarak CI CAM modülünü satın alın. Bilgi : Top Up TV b. CI CARD’ı yerine oturana kadar CAM birimine ok yönünde yerleştirin. c. CI CARD takılı olan CAM birimini genel arayüz yuvasına yerleştirin. Geri CAM birimini, yuvayla hizalı olacak şekilde CI Menüsü sonuna kadar ok yönünde yerleştirin. CI Menüsü d. Karışmış sinyal kanalında bir resim görüp Module information göremediğinizi kontrol edin. Smart card information Dil TV Açık ya da Kapalı da olsa her an CAM Software Download öğesini yükleyebilirsiniz. Uygulama Bilgisi. Bu, CI’ya takılı CAM hakkındaki bilgileri içerir ve görüntüler. Taşı Giriş Çıkış − Uygulamanızın bilgilerini görüntülemek için ENTER düğmesine basın. CI Menüsü Kullanıcının desteklenen CAM menüsünden bir öğe seçmesine yardımcı − ENTER düğmesine basın. Belirlenen menü seçenekleri gösterilir. İstenilen seçeneği belirlemek için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın. PC Kartı menüsü tabanlı CI Menüsünü seçin.

Devam ediyor... Türkçe - 41 BN68-01768A-Tur.indd

Bu menü, 4 alt menüden oluşmaktadır: Ürün Bilgileri, Sinyal Bilgileri, Yazılım Yükseltme ve Sıfırla. − Ürün Bilgileri Ürün bilgilerinizi görüntüleyebilirsiniz. Servis ya da onarım için Samsung onaylı bir bayi ile görüşün. Ürün Bilgileri öğesini seçip ENTER düğmesine basın. Ürün bilgileri menüsü seçilir. − Yazılım Sürümü / Aygıt Yazılımı Sürümü − Sinyal Bilgileri Sinyal durumu hakkında bilgi alabilirsiniz. Seçilen Sinyal Bilgileri ile ENTER düğmesine basın. Sinyal durumuyla ilgili teknik bilgiler gösterilir. − Servis / Servis Kimliği / Multipleks / Ağ / Bit hata seviyesi / Sinyal Gücü − Yazılım Yükseltme Ürününüzü yeni dijital televizyon özellikleriyle güncel tutmak için normal televizyon sinyalinin bir parçası olarak yazılım yükseltmeleri periyodik şekilde yayınlanır. Bu sinyaller otomatik olarak algılanır ve yazılım yükseltme etiketi görüntülenir. Yükseltmeyi yükleme seçeneği sunulur. Yazılım Bilgileri ENTER düğmesine basın, geçerli yazılım sürümü gösterilir. Yazılım sürüm bilgilerini görüntülemek için tekrar ENTER düğmesine basın. Elle Yükseltme O anda yayınlanan kanallar arasından yeni bir yazılım araması yapmak için ENTER düğmesine basın. Bekleme Modunda Yükseltme: Açık / Kapalı ENTER düğmesine basın. Ana güç açıkken yazılım güncellemesine devam etmek isterseniz, ▲ ya da ▼ düğmesine basarak Açık seçeneğini belirleyin. Bekleme moduna girildikten 45 dakika sonra elle yükseltme otomatik olarak yürütülür. Cihazın gücü içerden açıldığı için PDP ürünün ekranı hafifçe açık olabilir. Yazılım yükseltmesi tamamlanıncaya kadar 1 saatten uzun süre bu durum devam edebilir. DTV Kurulum Sistem Taşı DTV

Giriş Geri Sistem Ürün Bilgileri

Taşı DTV Giriş Geri Ürün Bilgileri Yazılım Sürümü: T- PERLDEUC-1009 Aygıt Yazılımı Sürümü: T-EMMA2DEUB-0106 Geri DTV Sinyal Bilgileri Servis: ? Servis Kimliği: 0000 Multipleks: ? (TSID 0000,ONID 0000) Ağ: ? (ID 0000) Bit hata seviyesi: 10 Sinyal Gücü: Geri DTV İsteğe Bağlı Yazılım Bilgileri

Bekleme Modunda Yükseltme : Açık

Taşı Giriş Geri − Sıfırla Kayıtlı değerleri fabrika varsayılan değerlerine DTV Sıfırla sıfırlayabilirsiniz. UYARI: Tüm kanal ayarları ve kullanıcı tercihleri kaybolacak ve fabrika varsayılanlarina dönecek. Sıfırlama işleminin Sıfırla işlemi, tüm kanal bilgilerini ve kullanıcı tercihlerini yalnizca ciddi sorunlar yaşandiğinda gerçekleştirilmesi silerek tüm değerleri varsayılan fabrika ayarına götürür. önerilir. Sıfırla seçili olarak ENTER düğmesine basın. PIN Gir görüntülenir. Sayı düğmelerini (0~9) kullanarak geçerli 4 haneli PIN kodunuzu girin. Uyarı mesajı görüntülenir. Sırayla renkli Geri düğmelere (kırmızı, yeşil, sarı ve mavi) basılmasıyla tüm değerler sıfırlanır. Yeni bir TV’de varsayılan PIN “0-0-0-0”dır. Çocuk Kilidi ayarındaki PIN değiştirildiğinde, sıfırlama PIN’i de otomatik olarak değişir. Sıfırlama tamamlandığında, DTV Tak ve Kullan’ı (DTV Otomatik Kaydetme, Zaman Dilimi ülkeye bağlıdır, Zaman Ayarları) çalıştırır ve analog TV modunu değiştirmeden dijital TV’den çıkar. (Bkz. sayfa 10~11)

2008-10-21 11:45:07 WISELINK İşlevinin Kullanılması Bu işlev, bir USB Yığın Depolama Sınıfı (MSC) aygıtında kayıtlı fotoğraf (JPEG) ve ses (MP3) dosyalarını izlemenizi ve dinlemenizi sağlamaktadır. TV Yan Paneli Uzaktan kumandadaki ya da ön paneldeki POWER düğmesine basın. JPEG ve/veya MP3 dosyalarını içeren bir USB aygıtı, TV’nin yan tarafındaki WISELINK jakına (USB jakı) bağlayın. WISELINK moduna USB aygıtı takılı değilken girerseniz Bağlı aygıt yoktur mesajı görünecektir. Bu durumda, USB aygıtı takın, uzaktan kumandadaki W.LINK düğmesine basarak ekrandan çıkın ve WISELINK ekranında tekrar girin. Klasör adı ya da dosya adı (fotoğraf, müzik) olarak sadece alfasayısal karakterler kullanılmalıdır. Dosya sistemi yalızca FAT16/32’yi desteklemektedir (NTFS dosya sistemi desteklenmemektedir). Bazı USB Dijital fotoğraf makinesi ve ses cihazı türleri bu TV ile uyumlu olmayabilir. Wiselink, yalnızca USB Yığın Depolama Sınıfı aygıtları (MSC) destekler. MSC bir Yığın Depolama Sınıfı Salt Yığın Aktarma aygıtıdır. MSC’ye örnek olarak, Thumb sürücüler ve Flash Kart Okuyucular verilebilir (Hem USB HDD hem de HUB desteklenmemektedir). Aygıtınızı TV’ye bağlamadan önce, lütfen veri kaybı ya da hasarını önlemek için dosyalarınızı yedekleyin. SAMSUNG veri dosyası hasarı ve veri kaybından sorumlu değildir. Wiselink için önerilen görüntü çözünürlüğü 6 mega pikseldir. Lütfen doğrudan TV’nizin USB bağlantı noktasına bağlayın. Ayrı bir kablo bağlantısı kullanıyorsanız, bir USB Uyumluluk sorunu olabilir. Yalnızca MP3 ve JPEG dosya formatları desteklenmektedir. Wiselink mp3 formatı sadece yüksek örnekleme frekansına sahip (32 kHz, 44,1 kHz veya 48 kHz) müzik dosyalarını destekler. Ardışık jpeg formatını öneririz. Ekranda ( ) simgesi görünürken USB aygıtı çıkarmayın. PTP (Resim Aktarım Protokolü) desteklenir, ancak MTP (Ortam Aktarım Protokolü) desteklenmez. Dosyanın başlangıcında oynatma süresi bilgisi bulunamazsa bir mp3 dosyanın oynatım süresi ‘00:00:00’ olarak gösterilebilir. Görüntünün çözünürlüğü arttıkça ekranda görüntülenme süresi de artacaktır. Fotoğraf veya Müzik Listesi 300 klasör veya dosyaya kadar gösterilir. Türkçe - 43 BN68-01768A-Tur.indd

2008-10-21 11:45:08 WISELINK Menüsünün Kullanılması

MENU düğmesine basın. Giriş seçeneğini belirlemek için ▲ veya ▼ düğmesine basın, ardından ENTER düğmesine basın. WISELINK seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın.

Giriş Kaynak Listesi :TV İsim Değiştir Anynet+ (HDMI-CEC) WISELINK Karşılık gelen USB aygıtını seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. WISELINK menüsü TV’ye bağlanan USB Bellek Aygıtına göre değişir. Bazı aygıtlar uyumluluk sorunlarından dolayı desteklenmeyebilir. Taşı

Bir simgeye gitmek için ◄ ya da ► düğmesine ve sonra ENTER düğmesine basın. WISELINK modundan çıkmak için uzaktan kumandanın üzerindeki W.LINK düğmesine basın. Çıkış Fotoğraf CELLDISK2.0 315MB/495MB Free

Fotoğraf Müzik Kurulum Taşı

Giriş Giriş Geri Bir WISELINK menüsü göstermek için uzaktan kumandanın üzerindeki W.LINK düğmesine basın. WISELINK Menüsünde Uzaktan Kumanda Düğmelerinin Kullanımı Düğme İşlemler İmleci hareket ettirir ve öğeyi seçer. Seçili olan öğeyi seçer. Bir Slayt Gösterisi veya Müzik Çalma işlemi sırasında: - ENTER düğmesine basarsanız, çalma/oynatma duraklatılır. - Duraklatma sırasında ENTER düğmesine basarsanız, çalma/oynatma işlemine devam edilir. Slayt Gösterisini ya da MP3 dosyasını oynatır, çaldırır veya duraklatır. Önceki menüye geri dön. Fotoğraf ve Müzik menülerindeki çeşitli işlevleri çalıştırır. Mevcut slayt gösterisini veya MP3 dosyasını durdurur. Sayfayı Yukarı ya da Aşağı kaydırır (dosya listesi öğesi) Mevcut işlemi durdurur ve önceki bir üst seviye menüye geçer. Türkçe - 44 BN68-01768A-Tur.indd

2008-10-21 11:45:10 Fotoğraf (JPEG) Listesini Kullanma Bu menü USB bellek aygıtında kayıtlı JPEG dosyalarını ve klasörlerini gösterir. Fotoğraf 1 WISELINK Menüsünün Kullanılması bölümündeki 1’den 3’e kadar olan Adımları gerçekleştirin. (Bkz. sayfa 44) 2 Fotoğraf’ya gitmek için ◄ ya da ► düğmesine ve sonra ENTER düğmesine basın. Kayıtlı dosya bilgileri bir klasör ya da dosya olarak görüntülenir. 3 Bir dosyayı seçmek için ▲, ▼, ◄ ve ► düğmelerine basın. Taşı Giriş Çıkış

• Bir fotoğraf simgesinin üzerindeki ENTER düğmesine basılması, seçilen fotoğrafın tam ekran görüntülenmesini sağlar.
• Bir klasör simgesinin üzerinde ENTER düğmesine basmak Fotoğraf klasördeki JPEG dosyalarını gösterir. WISELINK modundan çıkmak için, uzaktan kumanda üzerindeki W.LINK düğmesine basın. Bir fotoğrafa geçmek, dosya yüklendiğinden birkaç saniye sürebilir. Bu noktada ( ) simgesi ekranın sol üst köşesinde görünecektir. Seçim Taşı Giriş Seçenek Geri JPEG dosyalarının küçük resim olarak görüntülenmesi biraz zaman alır. Bu menü sadece jpg uzantılı dosyaları gösterir. Bmp ya da tiff gibi başka formattaki dosyalar görüntülenmeyecektir. Dosyalar bir sayfada gösterilir. Her bir sayfada 15 küçük resim görüntülenir. Küçük resimler soldan sağa ve yukarıdan aşağıya, 1’den 15’e kadar numaralandırılırlar. Bazı USB Dijital fotoğraf makinesi ve ses cihazı türleri bu TV ile uyumlu olmayabilir. Klasörler ilk önce gösterilir ve ardından mevcut klasörde bulunan tüm JPEG dosyaları gelir. Klasörler ve MP3 dosyaları USB bellek aygıtına kaydedildikleri zaman sırasına göre görünür. Klasörler ve JPEG dosyaları USB bellek aygıtına kaydedildikleri zaman sırasına göre görünür. Fotoğraf tam ekranda görüntülenirse, ekrandaki fotoğrafı yakınlaştırabilir uzaklaştırabilir veya döndürebilirsiniz. Bir tam ekran görüntülenirken, ◄ ya da ► düğmeleri aynı klasördeki diğer fotoğraf görüntüsünü görmenizi sağlar. Bir Fotoğraf simgesi Slayt Gösterisi başlatmak için seçildiğinde düğmesine basın. EXIT bilgisi içermeyen fotoğraflar, resim kalitesi ve çözünürlüğüne bağlı olarak FOTOĞRAF LİSTESİ küçük resim şeklinde gösterilmeyebilir. CELLDISK2.0 315MB/495MB Free Fotoğraf Müzik Kurulum 1/10 Page Fotoğraf 0001 400x340 53 KB May 1, 2007 1 / 14

Slayt Gösterisi İzleme

(Slayt Gösterisini Başlat, Tümünü Seç) seçeneğini göstermek için INFO düğmesine basın. Slayt Gösterisini Başlat seçeneğini seçmek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. Fotoğraf Slayt gösterisi sırasında, dosyalar o an seçili dosyadan başlayarak sıra ile görüntülenir. Slayt Gösterisi sırasında, Fon Müziği Açık konuma getirilmiş ise MP3 dosyaları otomatik olarak çalınabilir. Bu işlevi etkinleştirmek için, USB bellek aygıtındaki Slayt Gösterisini Başlat MP3 dosyaları ve diğer fotoğraf dosyaları aynı klasörde Tümünü Seç bulunmalıdır. Seçim Taşı Giriş Seçenek Aşağıdaki seçenekleri (Slayt Gösterisi Hızı, Fon Müziği, Normal Fon Müziği Ayarı, Liste) belirlemek için slayt gösterisi sırasında INFO düğmesine basın. seçeneği belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Seçeneği belirledikten sonra değişikliği yapmak için Slayt Gösterisi Hızı : Normal ENTER düğmesine basın. Fon Müziği : Kapalı 1/10 Page Fotoğraf 0001

2008-10-21 11:45:13 Slayt Gösterisi sırasında Menünün Kullanımı Slayt Gösterisi Hızı: Slayt gösterisi hızını belirlemek için seçiniz. İstenen seçeneği (Hızlı, Normal, Yavaş ) belirlemek için ▲ veya ▼ düğmesine, ardından ENTER düğmesine basın. Normal Slayt Gösterisi Hızı : Normal Fon Müziği : Açık Fon Müziği Ayarı Liste INFO Hızlı Normal Yavaş Çıkış Fon Müziği: Slayt gösterisi sırasında bir MP3 dosyası çalmak isteyip istemediğinizi belirlemek için seçin. İstenen seçeneği (Açık, Kapalı) belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Slayt Gösterisi Hızı : Normal Fon Müziği : Açık Fon Müziği Ayarı Liste INFO Kapalı Açık Çıkış Fon Müziği Ayarı Fon müziği için dosya seçin. Fon Müziği Ayarı: Slayt gösterisi sürerken, aynı dizin altındaki MP3 dosyaları ve klasörler görüntülenir. ▲ ya da ▼ düğmesine basarak bir klasör seçin, ardından ENTER düğmesine basın. Seçilen dosya vurgulanır. Slayt gösterisi ekranına geri dönmek için tekrar RETURN düğmesine basın. Seçili fon müziği çalar.

◄◄ 1/1 Page ►► Taşı Fon Müziğini Kapalı konuma getirirseniz, Fon Müziği Ayarları’nda müzik dosyası seçili olsa bile, fon müziği çalmayacaktır. Çıkış 1/10 Page Fotoğraf Liste: Dosya bilgileri bir klasör ya da dosya olarak görüntülenir. WISELINK modundan çıkmak için, uzaktan kumanda üzerindeki W.LINK düğmesine basın. Fotoğraf 0001 400x340 53 KB May 1, 2007 1 / 14 File 4 File 5 dosyası seçildiğinde, çözünürlük, değiştirilme tarihi ➢ Fotoğraf ve dosyanın mevcut dizindeki sırası gibi fotoğraf dosyası Photo 0001 File 2 None File 6 File 7 File 8 File 11 File 12 CELLDISK2.0 315MB/495MB File 9 File 10 Seçim bilgileri TV ekranının solunda görüntülenir (örneğin 10/15). Giriş Taşı Giriş File 13 Seçenek Geri 1/10 Page Fotoğraf Fotoğraf 0001 400x340 53 KB May 1, 2008 1 / 14 : Klasör simgesi File 4 File 5 Photo 0001 File 2 None File 6 File 7 File 8 File 11 File 12 CELLDISK2.0 : Fotoğraf simgesi 315MB/495MB File 9 File 10 Seçim : Bir üstteki klasöre geç simgesi Taşı Giriş File 13 Seçenek Geri Çözünürlük gibi Dosya Boyutu Değiştirme tarihi Fotoğraf 400x340 53 KB May 1, 2008 1 / 14 Mevcut dizindeki dosya sırası Türkçe - 46 BN68-01768A-Tur.indd

Devam ediyor... 2008-10-21 11:45:16 Seçenekler Menüsü Kullanımı

WISELINK Menüsünün Kullanılması bölümündeki 1’den 3’e kadar olan Adımları gerçekleştirin. (Bkz. sayfa 44) Fotoğraf gitmek için ◄ ya da ► düğmesine ve sonra ENTER düğmesine basın. Slayt Gösterisini Başlat Kayıtlı dosya bilgileri bir klasör ya da dosya olarak Zoom Döndür görüntülenir. Liste Bir dosya seçmek için ▲, ▼, ◄ ve ► düğmesine basın, ardından ENTER düğmesine basın. Fotoğraf küçük resminin üzerindeki düğmeye basılması, seçilen fotoğrafın tam ekran görüntülenmesini sağlar. Seçeneğini (Slayt Gösterisini Başlat, Yakınlaştır, Döndür, Listele) göstermek için INFO düğmesine basın. INFO

Çıkış Zoom: Zoom seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. ▲ ya da ▼ düğmesine her basıldığında, fotoğraf boyutu artar.(X1 → X2 → X4 ) - X1 : Bir fotoğrafı orijinal boyutuna getirir. Slayt Gösterisini Başlat - X2 : Fotoğrafı x2 oranında yakınlaştırır. Zoom - X4 : Fotoğrafı x4 oranında yakınlaştırır. Döndür Liste Yakınlaştırılan fotoğrafta yukarı/aşağı/sola/sağa pan hareketi yapmak için INFO düğmesine basarak seçenekler menüsünden çıkın, ardından ▲, ▼, ◄ ve ► düğmelerine basın. Zoom seçildiğinde, Döndür, Slayt Gösterisi seçilemez duruma gelir.

Döndür: ▲ ya da ▼ düğmesine basarak Döndür seçeneğini seçin, ardından ENTER düğmesine basın. Her▲ ya da ▼ düğmesine basıldığında, fotoğraf art arda döner. - 0º : Bu, bir fotoğrafı orijinal boyutuna getirir. - 90º : Bu, bir fotoğrafı 90 derece döndürür - 180º : Bu, bir fotoğrafı 180 derece döndürür - 270º : Bu, bir fotoğrafı 270 derece döndürür Döndürülmüş dosya kaydedilmez. Zoom, Slayt Gösterisini Başlat seçeneği, Döndür seçeneği seçildiğinde seçilemez hale gelir.

Slayt Gösterisini Başlat Zoom Döndür Liste INFO Çıkış

2008-10-21 11:45:17 MP3 Listesinin Kullanılması Bu menü bir USB bellek aygıtında kayıtlı dosyaların içinden MP3 dosyalarını görüntüler. 1 WISELINK Menüsünün Kullanılması bölümündeki 1’den 3’e kadar olan Adımları gerçekleştirin. (Bkz. sayfa 32) 2 Müzik gitmek için ◄ ya da ► düğmesine ve sonra ENTER düğmesine basın. Kayıtlı dosya bilgileri bir klasör ya da dosya olarak görüntülenir. 3 Bir simgeyi taşımak için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Bir müzik notası simgesinin üzerinde ENTER düğmesine basmak hemen müzik dosyasını çalacaktır. Bir klasör simgesi üzerinde ENTER düğmesine basmak o klasörde yer alan müzik dosyalarını gösterecektir. Sonraki sayfada yer alan bir dosyayı seçmek için, ya da düğmesine basarak sonraki sayfaya gidin. 4 Tüm dosyaları ya da tek bir dosyayı seçmek için Müzik menüsünü görüntülemek üzere INFO düğmesine basın. Oynat, Müziği Tekrarla ya da Tümünü Seç seçeneklerini belirlemek için ENTER düğmesine basın. WISELINK modundan çıkmak için, uzaktan kumanda üzerindeki W.LINK düğmesine basın.

Seçenekler Menüsü Kullanımı Müzik CELLDISK2.0 315MB/495MB Free Fotoğraf Musica Impostazione Taşı Nat King Cole-Fly me to the moon Müzik Çıkış 00:04:00 Upper Folder 5959 KB Nov 14, 2008 6/14 Oynat Müzik Tekrarlama Kapalı Tümünü Seç INFO Giriş Çıkış Folder 1 001 Swan Song feat.TBNY 00:04:01 002 Beatles-Yesterday 00:04:28 003 Fall in Love 00:04:12 004 Tom Waits-Time 00:05:39 005 Chuk Mangione-Feel So good 00:04:30 006 Nat King Cole-Fly me to the moon 00:05:25 007 Ryuichi Sakamoto-Rain 00:04:30 008 Bon jovi-This ain’t a love song Seçim Taşı Giriş 00:03:54 Seçenek Geri : Klasör simgesi : Müzik simgesi : Önceki klasör aşaması simgesine gidin Oynat: Oynatılacak MP3 Dosyalarını seçin. Bir MP3 dosyası çalıyorken dosyayı duraklatmak için düğmesine basın. Oynat modundan çıkmak için düğmesine basın. Bu menü sadece MP3 dosya uzantısı olan dosyaları görüntüler. Başka dosya uzantılarına sahip dosyalar, aynı hafıza kartına kaydedilmiş olsalar bile görüntülenmez. Seçili dosya çalma zamanı ile en üstte görüntülenir. Müziğin sesini ayarlamak için, uzaktan kumandadaki + ya da - düğmesine basın. Müziği sessiz moda almak için, uzaktan kumanda üzerindeki MUTE düğmesine basın. FF ya da düğmesine basarak sayfaları değiştirin.

Müzik Tekrarlama: Geçerli klasörde tekrarlanarak oynatılacak MP3 dosyalarını seçin. Açık ya da Kapalı seçebilirsiniz. Müzik işlevi bilgisi simgesi Simge İşlev Klasördeki tüm müzik dosyaları (veya seçili dosya) tekrarlandığında. Müzik Tekrarlama Açık'tır. Klasördeki tüm müzik dosyaları (veya seçili dosya) bir kere çalındığında. Müzik Tekrarlama Kapalı'dır. Müzik oynatılırken uzaktan kumandada PLAY/PAUSE düğmesine basıldığında. Uzaktan kumandadaki STOP düğmesine basıldığında müzik durur. Türkçe - 48 BN68-01768A-Tur.indd

2008-10-21 11:45:24 Kurulum Menüsü Kullanımı Kurulum WISELINK menüsünün kullanıcı ayarlarını gösterir. 1 WISELINK Menüsünün Kullanılması bölümündeki 1’den 3’e kadar olan Adımları gerçekleştirin. (Bkz. sayfa 44) 2 Kurulume gitmek için ◄ ya da ► düğmesine ve sonra ENTER düğmesine basın. 3 İstediğiniz bir öğeyi seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. (Slayt Gösterisi Hızı, Fon Müziği, Fon Müziği Ayarı, Müziği Tekrarla, Ekran Koruyucu) 4 Bir seçeneği belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. WISELINK modundan çıkmak için uzaktan kumandadaki W.LINK düğmesine basın. Kurulum Foto Musica Impostazione Taşı Kurulum Giriş Çıkış Slayt Gösterisi Hızı : Normal

Fon Müziği Ayarı Müzik Tekrarlama : Açık Ekran Koruyucu : 5 Dak

Taşı Giriş Çıkış Giriş Çıkış Giriş Çıkış Giriş Çıkış Slayt Gösterisi Hızı: Kurulum Slayt gösterisi hızını belirlemek için seçiniz. Hızlı, Normal ya da Yavaş seçebilirsiniz. Slayt Gösterisi Hızı : Veloce Hızlı : Acceso Normal Fon Müziği Fon Müziği Ayarı Müzik Tekrarlama Yavaş : Acceso Ekran Koruyucu : 5 Dak Taşı Fon Müziği: Slayt gösterisi sırasında MP3 dosyası çalınıp çalınmamasına karar vermek için seçin. Müzik Kapalı ya da Müzik Açık seçebilirsiniz. Kurulum Slayt Gösterisi Hızı : Hızlı Fon Müziği : Acceso Kapalı Fon Müziği Ayarı Müzik Tekrarlama Acceso : Açık Ekran Koruyucu : 5 Dak Taşı Fon Müziği Ayarı: Slayt gösterisi sürerken, bir müzik dosyası dinlemek için Fon Müziği Ayarını değiştirin. Fon müziği olarak bir MP3 dosyası seçin. Fon Müziği Ayarı Fon müziği için dosya seçin. ◄◄ 1/1 Page ►► Taşı Devam ediyor... Türkçe - 49 BN68-01768A-Tur.indd

2008-10-21 11:45:26 Müzik Tekrarlama: Geçerli klasördeki tüm MP3 dosyaları çalındıktan sonra tekrar çalınıp çalınmayacağına karar vermek için seçin. Açık ya da Kapalı seçeneğini belirleyebilirsiniz. Kurulum Slayt Gösterisi Hızı Fon Müziği : Hızlı : Açık Fon Müziği Ayarı Müzik Tekrarlama Kapalı : Spento Ekran Koruyucu : 5 min Açık Taşı Ekran Koruyucu: Kurulum Ekran koruyucu çalışmaya başlamadan önceki bekleme süresini belirleyin. Ekran koruyucu 1, 5 ya da 10 dakika boyunca hiç bir düğmeye basılmazsa görünecektir. Slayt Gösterisi Hızı : Hızlı Fon Müziği : Açık Giriş Çıkış Giriş Çıkış Fon Müziği Ayarı Müzik Tekrarlama : Açık Ekran Koruyucu : 5 Dak1 Dak 5 Dak 10 Dak Taşı Türkçe - 50 BN68-01768A-Tur.indd

2008-10-21 11:45:26 Anynet+nedir? Anynet+, Samsung Electronics AV cihazları bağlıyken, tüm bağlanmış AV cihazlarını Anynet+ menüsü üzerinden kontrol ederek kullanıcılar için kullanımı kolay bir AV arayüzü sağlayan AV şebeke sistemidir. Anynet+ Cihazlarını Bağlama Anynet+ sistemi, yalnızca Anynet+ sistemini destekleyen AV cihazlarını destekler. TV’ye bağlanacak AV cihazınızın üzerinde bir Anynet+ işareti olup olmadığını kontrol edin. Doğrudan TV’ye bağlamak için

Anynet+ Cihaz 1 HDMI 1.3 Cable Anynet+ Cihaz 2 HDMI 1.3 Cable Anynet+ Cihaz 3 HDMI 1.3 Cable Anynet+ Cihaz 4 HDMI kablosunu kullanarak TV’ nin [HDMI 1], [HDMI 2], [HDMI 3] ya da [HDMI 4] jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın. HDMI 1.3 Cable Ev Sinemasına bağlamak için

HDMI 1.3 Cable Anynet+ Cihaz 2 HDMI 1.3 Cable HDMI 1.3 Cable Anynet+ Cihaz 3 HDMI 1.3 Cable Anynet+ Cihaz 4 HDMI kablosunu kullanarak TV’nin [HDMI 1], [HDMI 2], [HDMI 3] ya da [HDMI 4] jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın. HDMI kablosunu kullanarak ev sinemasının HDMI IN jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın. HDMI 1.3 Cable [Dijital Ses Çıkışı (Optik)] ve alıcıdaki Dijital Ses Girişi arasına yalnızca optik kabloyu ➢ TV'nizdeki bağlayın. ➢ Yalnızca bir alıcı bağlayın. sinemasının hoparlörleriyle 5.1 kanal ses dinleyebilirsiniz. Ya da diğer durumlarda yalnızca 2 kanal ➢ Ev stereo ses dinleyebilirsiniz. TV sesini ev sineması üzerinden dinlemek için ev sinemasının Dijital

Ses Girişini (Optik) ve daha sonra, TV'yi düzgün bağladığınızdan emin olun. Ancak TV yalnızca 2 kanal stereo ses çıkardığı için, TV yoluyla ev sinemasına gönderilen 5.1 kanal sesi BD kaydediciden dinleyemezsiniz. Lütfen ev sinemasının kılavuzuna bakın. HDMI 1.3 kablosunu kullanarak bir Anynet+ cihazını bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. Anynet+ sistemini destekleyen AV cihazı, Beklm. ya da Açık durumdayken Anynet+ çalışır. Anynet+ toplamda en fazla 8 AV cihazları destekler. Türkçe - 51 BN68-01768A-Tur.indd

2008-10-21 11:45:27 Anynet+ Kurulumu Aşağıdaki ayarlar Anynet+ işlevleriyle kullanılır. Anynet+ İşlevinin Kullanılması 1 Menüyü görüntülemek için MENU düğmesine basın. ▲ veya ▼ düğmesine basarak Giriş seçin, sonra ENTER düğmesine basın. 2 Anynet+ (HDMI-CEC) seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 3 Kurulum seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 4 Anynet+ (HDMI-CEC) seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. 5 Açık seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. ➢ Anynet+ (HDMI-CEC) işlevi etkinleştirilir. ➢ Kapalı seçeneğini seçerseniz, Anynet+ (HDMI-CEC) devre dışı bırakılır. ➢ Anynet+ (HDMI-CEC) işlevi devre dışı bırakıldığında Anynet+ ile ilgili tüm işlemler devre dışı kalır. TV Kapanınca Bir Anynet+ Cihazını Otomatik Olarak Kapatma Kapatılmış

Otomatik Kapatma seçeneğini belirlemek için, ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. ▲ veya ▼ düğmesine basarak Evet öğesini seçin, ardından ENTER düğmesine basın. ➢ Otomatik kapatma işlevi etkinleştirilir. ➢ Hayır seçeneğini belirlerseniz, Otomatik kapatma işlevi iptal edilir. Çıkmak için EXIT düğmesine basın. Herhangi bir Anynet+ işlevinin kullanılması için TV uzaktan kumandasının Cihaz Seçme ayarı TV olmalıdır. Otomatik Kapatma ayarını Yes konumuna getirirseniz, TV kapandığında bağlanmış harici cihazlar da kapanır. Fakat cihaz kayıt yapıyorsa, kapanmayabilir. Kolay Ayarlama 1 Uzaktan kumanda üzerindeki TOOLS düğmesine basın. 2 Anynet+(HDMI-CEC) seçimi için ENTER düğmesine basın.

TV'yi görüntüle Cihaz Seç

:Kapalı Kurulum Taşı Geri

Giriş Kurulum Anynet+ (HDMI-CEC) : Off Kapalı Otomatik Kapatma : Off Açık Bağlı Cihazları Ara Taşı Giriş Geri Kurulum Anynet+ (HDMI-CEC) : Açık Otomatik Kapatma

Bağlı Cihazları Ara : Off Hayır Evet Taşı Giriş Geri Araçlar Anynet+ (HDMI-CEC) Resim Modu Ses Modu Kapanış Ayarı

Giriş Standart Kişisel Kapalı Kapalı Orta Mono Çıkış Anynet+ Cihazları arasında Tarama ve Geçiş

Menüyü görüntülemek için MENU düğmesine basın. ▲ veya ▼ düğmesine basarak Giriş seçin, sonra ENTER

düğmesine basın. TV'yi görüntüle DVDR1 Anynet (HDMI-CEC) seçeneğini belirlemek için ▲ ya da ▼ Cihaz Seç DVDR2 düğmesine basın, ardından ENTER düğmesine basın. DVD1 Kaydet Cihazı Seç seçeneğini belirlemek için ▲ ya da ▼ düğmesine DVD2 Cihaz Menüsü basın, ardından ENTER düğmesine basın. Cihazı Çalıştırma Özel bir cihaz seçmek için ▲ ya da ▼ düğmesine ve ENTER Alıcı :Kapalı düğmesine basın. Seçilen cihaza geçiş yapar. Kurulum İstediğiniz bir cihazı bulamazsanız, Bağlantıları Arama seçeneğini Taşı Giriş Geri belirlemek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Kurulum Anynet+ bağlantısı yapılandırılıyor... mesajı görüntülenir. Cihaz araması sona erince, bağlı cihazlar Anynet+menüsünde listelenir. Anynet+ (HDMI-CEC) : Açık Seçilen cihazlara geçiş yapılması 2 dakika kadar sürebilir. Otomatik Kapatma : Evet Geçiş işlemi sırasında işlemi iptal edemezsiniz. Bağlı Cihazları Ara Cihazların taranması için gereken zaman, bağlı cihazların sayısına göre belirlenir. Cihaz taraması tamamlanınca, bulunan cihazların sayısı görüntülenmez. Taşı Giriş Geri TV, POWER düğmesiyle açıldığında, otomatik olarak cihazları tarasa da, TV açıkken veya özel bir durumda bağlanan cihazlar cihaz listesinde görüntülenmez. Bu nedenle, cihazları seçmek için Bağlantıları Arama menüsünü seçin. SOURCE düğmesine basarak harici giriş modu seçtiyseniz, Anynet+ işlevini kullanamazsınız. TOOLS düğmesini kullanarak bir Anynet+ cihazına geçiş yaptığınızdan emin olun. Devam ediyor... Türkçe - 52 BN68-01768A-Tur.indd

2008-10-21 11:45:28 Anynet+ Menüsü Anynet+ menüsü, TV’ye bağlı Anynet+ cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir. Anynet+ Menüsü Tanım TV’yi görüntüle Anynet+ modundan TV yayını moduna geçer. Aygıt Seç TV’niz karşılık gelen cihaza bağlanır. Kaydet Kaydı başlatır. (Bu menü yalnızca kaydı destekleyen bir cihaz için çalışır.) Cihaz üzerinde Menü Bağlı cihazın menüsünü gösterir. Örnek: Bir DVD Kaydedici bağlandığında, DVD Kaydedicinin başlık menüsü görüntülenir. Cihazı Çalıştırma Bağlı cihazın oynatma kontrolü menüsünü gösterir. Örnek: Bir DVD Kaydedici bağlandığında, DVD Kaydedicinin oynatma kontrolü menüsü görüntülenir. Alıcı Ses alıcıdan çıkar. Anynet+ kullanma ortamını ayarlayabilirsiniz. Kurulum TV Anynet+ Modunda Kullanılabilir Uzaktan Kumanda Düğmeleri Cihaz Türü Anynet+ Cihazı Çalışma Durumu Kullanılabilir Düğmeler düğmeleri Cihaza geçiş yaptıktan sonra, Numara düğmeleri karşılık gelen cihazın menüsü ▲/▼/◄/►/ENTER Renk düğmeleri ekranda görüntülendiğinde. EXIT düğmesi (Geriye doğru arama) (İleriye doğru arama) (Durdurma) (Çalma/Duraklatma) Cihaza geçiş yaptıktan sonra, dosya oynatırken Dahili Kanal Arayıcılı cihaz Cihaza geçiş yaptıktan sonra, TV programı izlerken Ses Cihazı Bir Alıcı etkinleştirildiğinde

düğmesi MUTE düğmesi ➢ Anynet+ işlevi yalnızca uzaktan kumanda TV ayarındayken çalışır. ➢ düğmesi yalnızca kaydedilebilir durumdayken çalışır. yanındaki düğmeleri kullanarak Anynet+ cihazlarını kontrol edemezsiniz. Anynet+ cihazlarını ➢ TV’nin yalnızca TV uzaktan kumandasını kullanarak kontrol edebilirsiniz. ➢ TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet+ cihazını yeniden seçin. ➢ Anynet+ işlevleri, diğer üreticilerin ürünleri için çalışmaz. ➢ Anynet+ modunda, renk düğmeleri düzgün çalışmayabilir. ➢ , işlemleri cihaza bağlı olarak değişiklik gösterebilir. Kayıt Kaydediciyi kullanarak bir TV programının kaydını yapabilirsiniz. düğmesine basın. Kayıt başlar. (Yalnızca Anynet+ destekleyen kayıt cihazı bağlıyken.) Geçerli TV programı, TV İzle durumunda kaydedilir. Başka bir cihazdan video izliyorsanız cihazdaki video kaydedilir. TOOLS düğmesine bastıktan sonra da Kayıt seçeneğini belirleyerek kaynak akışını kaydedebilirsiniz. Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Kayıt cihazına anten bağlantısı için kullanıcı kılavuzuna başvurun.

2008-10-21 11:45:29 Bir Alıcı yoluyla dinleme TV hoparlörü yerine bir alıcı yoluyla ses dinleyebilirsiniz. 1 Menüyü görüntülemek için MENU düğmesine basın.

▲ veya ▼ düğmesine basarak Giriş seçin, sonra ENTER düğmesine basın. TV’yi görüntüle 2 Anynet+ (HDMI-CEC) seçeneğini belirlemek için ▲ ya da ▼ düğmesine basın, Aygıt Seç ardından ENTER düğmesine basın. Kaydet 3 Alıcı seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTER düğmesine basın. Cihaz üzerinde Menü 4 Açık seçeneğini belirlemek için ◄ ya da ► düğmesine basın, ardından ENTER Cihazı Çalıştırma düğmesine basın. Alıcı :Açık Artık alıcı üzerinden ses dinleyebilirsiniz. Kurulum 5 Çıkmak için EXIT düğmesine basın. Taşı Gir Alıcı Açık ayarındayken, 2 kanallı alıcı üzerinden TV sesi dinleyebilirsiniz. Çıkış Alıcı yalnızca ev sineması içinse (yalnızca ses destekliyorsa), cihaz listesinde görünmeyebilir. Yalnızca TV'nin optik jakını ve alıcıyı düzgün bağladığınızda Alıcı çalışır. Alıcı üzerinden dinlerken, PIP ve sesle ilgili menü kullanımıyla ilgili sınırlamalar vardır. Alıcı, Açık konumundayken televizyon elektriği kesildiğinde (güç kablosunu prizden çıkarmak suretiyle veya bir elektrik kesintisi nedeniyle), TV’yi tekrar açtığınız zaman TV Hoparlörü “Kapalı” konumuna ayarlanmış olabilir. (bkz. sayfa 23)

Hizmet Talebinden önce Kontrol Edilmesi Gereken Noktalar Belirti Çözüm Anynet+ çalışmıyor. ■ Cihazın bir Anynet+ cihazı olup olmadığını kontrol edin. Anynet+ sistemi, yalnızca Anynet+ cihazlarını destekler. ■ Yalnızca bir alıcı bağlayın. ■ Anynet+ cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin. ■ Anynet+ cihazının Video/Ses/HDMI 1.3 kablo bağlantılarını kontrol edin. ■ Anynet+(HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. ■ TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin. ■ Bunun özel Anynet+ uzaktan kumandası olup olmadığını kontrol edin. ■ Anynet+ belirli koşullarda çalışmaz. (Kanal arama) ■ HDMI 1.3 kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya TV’nizi yeniden başlatın. ■ Anynet+ cihazının Anynet+ İşlevinin açık olduğunu kontrol edin. ■ Anynet+ cihazının TV’ye düzgün bağlanıp bağlanmadığını ve Anynet+ (HDMI-CEC)’nin Anynet+ Anynet sistemini başlatmak Kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. ■ TV’ye geçiş yapmak için TV uzaktan kumandasında TV düğmesine basın. Ardından istiyorum. Anynet+ menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın. ■ Anynet+ menüsünde TV’yi görüntüle seçeneğini belirleyin. Anynet+ ■ SOURCE düğmesine basın düğmesine basın ve Anynet+ cihazlarından başka bir cihaz sisteminden çıkmak istiyorum. seçin. ■ TV moduna geçmek için P ve PRE-CH düğmelerinden birine basın. (Channel düğmesinin yalnızca kanal ayarcısı gömülü Anynet+ cihazı bağlı olmadığında çalıştığını unutmayın.) ■ Anynet+ yapılandırırken ya da izleme moduna geçiş yaparken uzaktan kumandayı Ekranda Anynet+ device… mesajı kullanamazsınız. ■ Anynet+ ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın. görünü. Anynet+ cihazı ■ Plug & Play yürütülüyorken oynatma işlevini kullanamazsınız. oynatılmıyor. Bağlanmış cihaz ■ Cihazın Anynet+ işlevlerini destekleyip desteklemediğini kontrol edin. işlevler. görüntülenmiyor. ■ HDMI 1.3 kablosunun düzgün bağlanıp bağlanmadığını kontrol edin. ■ Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. ■ Anynet+ cihazlarını yeniden arayın. ■ Yalnızca HDMI 1.3 kablosunu kullanarak bir Anynet+ cihazını bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. TV programı ■ Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin. kaydedilemiyor. TV sesi alıcıdan çıkmıyor.

TV ve alıcı arasına optik kabloyu bağlayın. Türkçe - 54 BN68-01768A-Tur.indd

2008-10-21 11:45:29 Teletekst Özelliği (modele bağlıdır) Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri belirleyebilirsiniz. Teletekst bilgilerinin doğru görünmesi için kanal alışının düzenli olması zorunludur. Aksi takdirde bilgiler eksik olabilir ya da bazı sayfalar görüntülenmeyebilir.

(çıkış) Teletekst görünümünden çıkar (modele bağlı olarak) (modu) Teletekst modunu (LIST/FLOF) seçmek için basın. Bu düğmeye LIST modunda basarsanız, Liste kayıt moduna geçer. Liste kayıt modunda, (kayıt) düğmesini kullanarak teletekst sayfasını listeye kaydedebilirsiniz. (kayıt) Teletekst sayfalarını kaydetmek için kullanılır. (boyut) Ekranın üst yarısında çift boyutlu harfleri görüntülemek için basın. Ekranın alt yarısı için yeniden basın. Normal ekranı görüntülemek için yeniden basın. (göster) Gizli metinleri (örneğin yarışma oyunları yanıtlarını) göstermek için kullanılır. Normal ekranı görüntülemek için yeniden basın. Renkli düğmeler (kırmızı/yeşil/sarı/mavi) Yayın şirketi FASTEXT sistemini kullanıyorsa, teletekst sayfasında yer alan çeşitli konuların renkleri farklıdır ve bu konular renkli düğmelere basılarak seçilebilir. İstediğiniz sayfaya karşılık gelen renkli düğmeye basın. Görünen sayfa, aynı biçimde seçilebilecek diğer renklere ayrılmış bilgiler içerir. Önceki ya da sonraki sayfayı görüntülemek için, ilgili renkli düğmeye basın. (teletekst aç/miksle) Teletekst hizmeti sağlayan kanalı seçtikten sonra teletekst modunu etkinleştirmek için bu düğmeye basın. Teleteksti, normal yayın ekranının üzerine bindirmek için iki kez basın. (alt sayfa) Varsa alt sayfayı görüntülemek için kullanılır. (sayfa yukarı) Bir sonraki teletekst sayfasını görüntülemek için kullanılır. (sayfa aşağı) Bir önceki teletekst sayfasını görüntülemek için kullanılır. (dizin) Teletekstte gezerken istediğiniz zaman dizin (içindekiler) sayfasına geçmek için kullanılır. (tut) Seçilen sayfada, otomatik olarak takip eden başka sayfalar bağlıysa, bulunduğunuz sayfayı tutmak için kullanılır. Devam ettirmek için yeniden basın. (iptal) Sayfa aranırken yayını göstermek için kullanılır.

kumandanın sayısal tuşlarına basarak teletekst ➢ Uzaktan sayfalarını doğrudan seçebilirsiniz. Devam ediyor... Türkçe - 55 BN68-01768A-Tur.indd

2008-10-21 11:45:32 Teletekst sayfaları altı kategoriye göre düzenlenmiştir: Bölüm

İçindekiler Seçilen sayfa numarası. Yayın yapan kanalın adı. Geçerli sayfa numarası ya da arama göstergeleri. Tarih ve saat. Metin. Durum bilgileri. FASTEXT bilgileri. bilgileri çoğunlukla artarda sıralanmış birden çok ➢ Teletekst sayfaya bölünmüştür ve bunlara: Sayfa numarasını girerek Listeden bir konu seçerek Renklere göre ayrılmış başlık seçerek (FASTEXT sistemi) erişilebilir. ➢ Teletekst ekranından çıkmak için TV/DTV düğmesine basın. Türkçe - 56 BN68-01768A-Tur.indd

2008-10-21 11:45:32 Duvara Montaj Kitinin Özellikleri (VESA) Duvar montajınızı düz bir duvara zemine dik olarak takın. Diğer bina malzemelerine takarken lütfen en yakınızdaki bayi ile görüşün. Tavana veya eğik duvara takılırsa düşebilir ve ciddi yaralanmalara neden olabilir. Ürün Ailesi inç VESA Özellk. (A * B) Standart Vida 23 ~ 26 200 * 100

➢ Duvara montaj kitleri için yukarıdaki tabloda gösterildiği gibi standart boyutlar sağlarız. montaj kitimizi satın alırken ayrıntılı bir montaj kılavuzu ve montaj için gerekli tüm parçalar ➢ Duvara ürünle verilir. boyuttan daha uzun vidalar kullanmayın, aksi takdirde TV setinin iç kısmına zarar ➢ Standart verebilirsiniz. standardı vida özelliklerine uymayan duvar montajı için, vidaların uzunluğu özelliklere bağlı ➢ VESA olarak değişebilir. standardı vida özelliklerine uymayan vidalar kullanmayın. ➢ VESA Ürüne zarar verebileceğinden veya ürünün düşmesine, böylece yaralanmalara neden olabileceğinden vidaları çok fazla sıkıştırmayın. Samsung bu tür kazalardan sorumlu değildir. olmayan veya belirtilmemiş duvar montajı kullanıldığında veya müşteri yükleme yönergelerine ➢ VESA uymadığında, Samsung, ürünün zarar görmesinden veya yaralanmalardan sorumlu değildir. ve 63” modellerimiz VESA Özellikleri ile uyumlu değildir. Dolayısıyla bu model için verilmiş duvara ➢ 57” montaj kitini kullanmalısınız. ➢ Bu TV’yi takarken 15 derecelik eğimi aşmayın. uvara Montaj Kitinizi TV’niz açıkken kurmayın. DElektrik çarpması sonucunda kişisel yaralanmaya neden olabilir. Türkçe - 57 BN68-01768A-Tur.indd

2008-10-21 11:45:33 Duvara Montaj Ayarı (Ayrı satılır) (PS50A656) Duvar montajı yerleştirildikten sonra televizyonunuzun konumunu kolaylıkla ayarlayabilirsiniz. Otomatik Duvar Montajı Arka Panel Seri Kablosu (1P - 1P) (Ürünle verilmez) Menüye giriş Konumu Hatırlama

▲, ▼, ◄, ► düğmelerini kullanarak istediğiniz konumu ayarlayın. ➢ Televizyon ekranında OSD görüntülenmediğinde bir ok düğmesine basarsanız Ayarlama ekranı görüntülenir. ➢ Sıfırlamak için INFO düğmesine basın. Evet seçeneğini belirlemek için ◄ veya ► düğmesine ve ardından ENTER düğmesine basın. Konum, başlangıçta varsayılan ayarlara döner. Mavi düğmeye basın. Geçerli konumu kaydetmek amacıyla Konum1, Konum2 veya Konum3 kayıt modlarından herhangi birini seçmek için▲ ve ▼ düğmesine basın. ➢ Geçerli konumu kaydetmemek için, RETURN düğmesine basın. ➢ Bir kayıt modu seçtiğinizde, Renk düğmelerini kullanamazsınız. Kaydetmek için ENTER düğmesine basın. ➢ Konum1 seçildiğinde, ekranda Geçerli konum Konum1 olarak kaydedildi mesajı görünür. ENTER düğmesine basın. Kurulum Plug & Play Dil : Türkçe Zaman Duvara Montaj Melod : Kapalı Eğlence : Sinema Enrj. Tasarrufu : Kapalı PIP Taşı Giriş

Uzaktan kumandanız üzerindeki ▲, ▼, ◄ veya ► düğmesine basın. ➢ Duvara Montaj ekranı görüntülenecektir. ➢ Televizyonunuzu izlerken bir yönlendirme düğmesini tıkladığınızda Duvara Montaj ekranı görüntülenmiyorsa, bu ekranı görüntülemek için menüyü kullanın.

• Menüyü görüntülemek için MENU düğmesine basın. Kurulum'u seçmek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın.
• Duvara Montaj'nı seçmek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın.

Merkez INFO Kaydet Kaydetme modunu seçin. Konum 1 Konum 2 Konum 3 Ayarla Giriş Geri ➢ Kaydedilen Konum, OSD'nin sol tarafında görüntülenir. Türkçe - 58 BN68-01768A-Tur.indd

2008-10-21 11:45:34 Hatırlanan konuma hareket etme Menüye girme işleminin birinci etabını tamamlayın. Duvara Montaj Bir Renk (Kırmızı, Yeşil, Sarı) düğmesine basmak, otomatik Konum1 duvar montajını kaydedilen konuma getirecektir. ➢ Duvar montajını Kırmızı - Konum 1, Yeşil - Konum 2 veya Sarı - Konum 3 düğmelerine basarak önceden ayarlanmış 3 konumdan birine taşıyabilirsiniz.

Konum INFO Merkez ➢ Konumu, önceden ayarlanmış bir konuma hareket Ayarla Kaydet ettirdikten sonra ayarladığınız takdirde konum görüntüsü kaybolacaktır. Montaj için, duvar montajıyla birlikte verilen Montaj Kılavuzu'na başvurun. Ürün montajı ve duvar montajının kurulumu ve hareket ettirilmesi için uzman bir montaj firmasına danışın. Bu montaj kılavuzu, duvar montajı duvara takılırken kullanılacaktır. Diğer bina malzemelerine takarken lütfen size en yakın bayi ile görüşün. Anynet+ ya da WISELINK çalışırken otomatik duvar montajı çalışmaz. 42 inç modeli eski duvar montajı modeliyle (WMN5090A) uyumlu değildir.

Duvar Askısını duvara takmadan önce hazırlık yapma Durum A. SAMSUNG Duvar Askısının takılması Durum B. Diğer şirketlerin Duvar Askısının takılması

Duvar Askısını 15kgf•cm veya daha az tork aralığında takın. Tork belirtilen aralığın dışında olursa parçalar hasar görebilir. 2 Aksesuar Kitinde Samsung TV'ye diğer şirketlerin Duvar Askısını takmak için Tutucu – Halka [①] bulunur. (Durum B) Stand Tabanının kurulması (modele bağlıdır) Stand tabanı ve monitörü sabitlemek için 4 vida kullanarak TV sıkıca stand tabanına takın. (Setin dış görünümü resimde gösterilenden farklı olabilir.) TV’nizi duvara monte etmeniz durumunda, iki vidayla stand tabanı bağlantı parçasındaki kapağı (1) kapatarak gizleyin. Uyarı TV’yi hareket ettirmeden önce standı TV’ye sıkıca sabitleyin, aksi takdirde stand düşüp ciddi yaralanmaya neden olabilir. iki veya daha fazla kişi ➢ TV tarafından taşınmalıdır. Ekran hasar görebileceği için, TV’yi asla zemin üzerine bırakmayın. TV’yi daima dik konumda muhafaza edin. Türkçe - 59 BN68-01768A-Tur.indd

2008-10-21 11:45:37 TV’yi Duvara Sabitleme Dikkat: TV’yi çeker, iter veya TV’nin üzerine çıkarsanız, TV düşebilir. Özellikle çocuklarınızın TV’ye asılmasına veya TV’nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir ve ciddi yaralanmalara veya ölüme neden olabilir. Güvenlik Notu’ndaki tüm güvenlik önlemlerine uyun. Birimin daha dengeli durması için, güvenlik amacıyla aşağıdaki talimatları uygulayarak düşmeyi önleyici aygıtı takın. TV’nin düşmesini önlemek için:

Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların, duvara sağlam bir şekilde takıldıklarını onaylayın. ➣ Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir. ➣ Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen bunları ayrı olarak satın alın.

TV’nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha sonra, yeniden TV’ye takıp sıkın. ➣ Vidalar, ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere uygun vidaları alın.

TV’ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha sonra, bağı sıkı bir şekilde bağlayın. ➣ TV’yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin. ➣ Bağı, duvardaki sıkıştırıcı parçalar, TV’ye sabitlenen sıkıştırıcı parçalarla aynı hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz. ➣ TV’yi taşımadan önce bağı çözün.

Duvar Duvar Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün. Türkçe - 60 BN68-01768A-Tur.indd

2008-10-21 11:45:39 Sorun Giderme Samsung satış sonrası servisi ile görüşmeden önce aşağıdaki basit kontrolleri yapın. Sorunu aşağıdaki talimatlarla çözemezseniz, televizyonunuzun modelini ve seri numarasını kaydedin ve yerel bayiinizle irtibata geçin. Ses ya da görüntü yok Güç kablosunun prize takılı olup olmadığını kontrol edin. Ön panelde bulunan (Power) düğmesine (Açık /Kapalı) ya da uzaktan kumandanın POWER düğmesine bastığınızdan emin olun. Resmin kontrast ve parlaklık ayarlarını kontrol edin. Ses seviyesini kontrol edin. Dahili Sessizlik ayarının Açık olup olmadığını kontrol edin. Resim normal ama ses yok Ses seviyesini kontrol edin. Uzaktan kumanda üzerindeki MUTE düğmesine basılmış olup olmadığını kontrol edin. Görüntü yok veya görüntü siyah beyaz Renk ayarlarını değiştirin. Seçilmiş yayın sisteminin doğru olup olmadığını kontrol edin. Ses ve resimde parazit Televizyonu etkileyen elektrikli cihazı tespit edin ve uzaklaştırın. Televizyonu bir başka prize takın. Net olmayan ya da karlı resim, bozuk ses Anteninizin yönünü, konumunu ve bağlantılarını kontrol edin. Bu parazit çoğunlukla dahili anten kullanmaya bağlıdır. Uzaktan kumanda doğru çalışmıyor

Uzaktan kumandanın pillerini değiştirin. Uzaktan kumandanın üst kenarını (iletim penceresini) temizleyin. Pillerin “+” ve “–” kutuplarının doğru yerleştirildiğini kontrol edin. Pillerin bitmemiş olduğunu kontrol edin. Ekran siyah ve güç göstergesi ışığı düzenli olarak yanıp sönüyor

Bilgisayarınızda şuraları kontrol edin; Güç, Sinyal Kablosu. TV, güç yönetim sistemini kullanıyor. Bilgisayarın faresini hareket ettirin ya da klavye üzerinde bir düğmeye basın. Cihazınızda (STB, DVD, vb.) şuraları kontrol edin; Güç, Sinyal Kablosu. TV, güç yönetim sistemini kullanıyor. Uzaktan kumandada ya da panelde Source düğmesine basın. TV’yi kapatın ve açın. Zarar gören resim ekranın köşesinde görünür. Bazı harici aygıtlarda Sadece Tara seçildiyse, zarar gören resim ekranın köşesinde görünebilir. Belirtinin nedeni TV değil, harici aygıtlardır. "Tüm ayarları varsayılan ilk değerlerine döndürür" iletisi görünür. Bu ileti, EXIT düğmesini bir süre basılı tuttuğunuzda görüntülenir. Ürün ayarları, fabrika varsayılanlarına sıfırlanır. Türkçe - 61 BN68-01768A-Tur.indd

2008-10-21 11:45:39 Özellikler Bu kitapçıkta verilen tanımlar ve özellikler, yalnızca bilgilendirme amaçlı sağlanmıştır ve önceden haber verilmeden değiştirilebilir. Model İsmi Ekran Boyutu (Çapraz) PC Çözünürlüğü Ses (Çıkış) Boyutlar (GxYxD) Gövde Standla Ağırlık Gövde Standla Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı PS50A656 PS58A656 50 inch 58 inch 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 10 W x 2 15 W x 2 1240 x 766 x 96 mm 1240 x 836 x 320 mm 1418 x 866 x 101 mm 1418 x 928 x 345 mm 40 Kg 44 Kg 59 Kg 64 Kg 10 °C ile 40 °C arası (50 °F ile 104 °F arası) %10 ile %80 arası, yoğunlaşmayan -20 °C ile 45 °C arası (-4 °F ile 113 °F arası) %5 ile %95 arası, yoğunlaşmayan Bu cihaz, bir Sınıf B dijital cihaz aparatıdır. Tasarım ve özellikler önceden haber verilmeden değiştirilebilir. Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın.
