Ürün tipi	Davlumbaz
Marka	Stilux (FABER)
Model	EG8 X/V A90 Logic
Referans	110.0255.547 / 1100255547
Genişlik	90 cm (tahmini, A90 referansına göre)
Kurulum tipi	Teleskopik baca, emişli veya filtreli versiyon
Besleme	230 V, sınıf I (topraklama zorunlu)
Hız sayısı	3 hız + zaman ayarlı yoğun (6 dk)
Aydınlatma	LED (servis tarafından değiştirilir)
Zamanlayıcı	30 dakika gecikmeli kapatma
Ocak üzeri minimum mesafe	650 mm
Hava çıkış çapı	150 mm veya redüktör ile 120 mm
Yağ filtreleri	Metal, bulaşık makinesinde yıkanabilir, her 2 ayda bir
Karbon filtre	Aktif karbon, yıkanamaz, her 4 ayda bir değiştirilmeli
Baca malzemesi	Metal (belirtilmemiş)
Kumandalar	Işıklı düğmeler
Ağırlık	Belirtilmemiş
Sağlanan belgeler	Kullanım kılavuzu

Sık sorulan sorular - Stilux EG8 X/V A90 Logic - 110.0255.547 - 1100255547 FABER

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Ocak ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. Gazlı ocak kurulum talimatları daha büyük bir mesafe belirtiyorsa, buna kesinlikle uyulmalıdır.

Davlumbaz emişli versiyonda nasıl kurulur?

Emişli versiyonda kurulum için, davlumbazı çıkış borusuna 150 mm veya 120 mm (verilen redüktör ile) sert veya esnek bir boru ile bağlayın. Boruyu uygun boru kelepçeleri ile sabitleyin. Varsa aktif karbon filtreleri çıkarın.

Davlumbaz filtreli versiyonda nasıl kurulur?

Filtreli versiyon için, hava çıkış bağlantısını (ref. 15) üst bacaya sabitleyin, ardından 150 mm bir boru ile davlumbaz gövdesinin çıkışına bağlayın. Aktif karbon filtrenin takılı ve doğru şekilde monte edildiğinden emin olun.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Her 2 ayda bir (veya yoğun kullanımda daha sık) yıkanması önerilir. Çıkarmak için geriye doğru itin ve aşağı çekin. Tekrar takmadan önce kurumaya bırakın, tutamak görünür olacak şekilde.

Karbon filtre ne zaman değiştirilmeli?

Aktif karbon filtre yıkanamaz ve yenilenemez. En az her 4 ayda bir (veya yoğun kullanımda daha sık) değiştirilmelidir. Değiştirmek için önce yağ filtrelerini çıkarın, ardından eski filtreyi çıkarıp yenisini takın.

Davlumbaz ampulü nasıl değiştirilir?

Aydınlatma değişimi servis tarafından yapılmalıdır. Uygun bir ampul satın almak ve takmak için üretici veya yetkili bir teknisyenle iletişime geçin.

Davlumbaz çalışmazsa ne yapmalı?

Önce cihazın fişe takılı olduğundan ve sigortanın açık konumda olduğundan emin olun. Güç kablosu konektörünün difüzör prizine doğru şekilde takıldığını kontrol edin (yağ filtrelerini çıkardıktan sonra). Sorun devam ederse servisi arayın.

Yoğun fonksiyon nasıl kullanılır?

Yoğun hızı etkinleştirmek için T4 tuşuna 2 saniye basın. Bu hız 6 dakika sürer ve ardından otomatik olarak önceki hıza döner. Yoğun pişirme dumanı emisyonlarıyla başa çıkmak için kullanılır.

Zamanlayıcı (gecikmeli kapatma) nasıl ayarlanır?

T3 tuşuna (ikinci hız) 2 saniye basarak 30 dakika gecikmeli kapatmayı etkinleştirin (motor + aydınlatma). Fonksiyon aktifken hız değiştirebilirsiniz ve ilgili tuşlar yanıp söner.

Davlumbaz elektrik bağlantısı nasıl yapılır?

Bağlantı yetkili bir teknisyen tarafından yapılmalıdır. Davlumbaz, kontak açıklığı en az 3 mm olan iki kutuplu bir anahtar aracılığıyla şebekeye bağlanmalıdır. Elektrik tesisatının uygun bir topraklamaya sahip olduğundan emin olun (sınıf I).

KULLANIM KILAVUZU Stilux EG8 X/V A90 Logic - 110.0255.547 - 1100255547 FABER

Kendi güvenliginiz,açisindan ve cihazınduzgün calişması icin, kurulum ile devreye alma islemleriniGPCekleştimeden once,lüften bu klavuzu okkatice okuyunuz.Satis ya da üçuncu sahîslara devir durumunda dahi, you talimatlari cihaz ile birlikte bulundurun.Kullanıciolarin,cihazın:tüm etim ve güvenlik özelliklerini bilmeleri onemlidir.

Kablo böglantilari, ehil bir kişi tarafindan yapilmalidir.

• Ürünün yanlış montaji veya kullanımindanDOGACAKolan hasarlardan Üretici sorumlu tutulamaz.

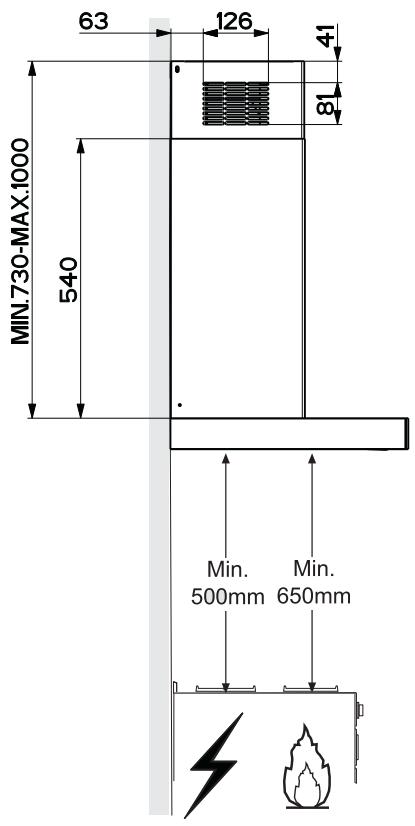

• Oçak ile davlumbaz aspiratorüarasindaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha)dusukbir yükbeklakte monte edilebilir, calisma boyutlarina ve kurulumuna iliskin paragrafa bakın).
  Gazl ocağın montaj talimatlari, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtyorsa, bu goz onünde bulundurulmalidir.
• Sebeke geriliminin, davlumbazin化进程 uygulanmis olan etiket üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.
• Baglanti kesme cihazlari, kabolama sistemindeki yönetmeliklere uygun olarak sabit).[systeme monte edilmelidir.
• Sinif cihazlar icin, ev guç kaynagınin dizgün topraklandınin kontrol edin.
• Davlumbazi, capi en az 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 120 mm對於 12
• Hava tahiyesi ile ilgili yum yonetmeliklere uyulmalidir.

• Davlumbaz aspiratorunü, (örn; söfben, sömine, vb. gibi) yanıci duman ihtiva eden kanallara böğlamayın.

• Eger davlumbaz, elektrikl olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılyorsa, tahiye gazınin gerije.Doğru akıınin onlenebilmesi icin, yeter seviyede bir yerel havalandırmaayoğlanmışı olmalidir. Davlumbazin, elektrik akimi tarafindan beslenmeyen cihazlarla kombine bir halde kullanıldigi zaman, ilgili mahaldeki negatif basınç, dumanin davlumbaz tarafindan gerije emilmesini onlemek icin, 0,04 mbarı asmamalidir.

• Hava, gaz yakma cihazlarindan veya diger yakitllardan Çikan egzoz gazlari icin kullanlan bir kanaldan tahiye edilmemelidir.
• Besleme kablosu, eger hasar gormusse, uretici tarafindan ya da bir servisteknisyeni tarafindan ikame edilmelidir.
• Fisi, mevcut yürürlükteki mevzuata uygun ve erisilebilir bir prize baglayin.
• Dumanin tahliyesi icin uygulanacak teknik ve emniyet tedbirlerine iliskin olarak, yerel makamlar tarafindan belirlenen kurallara titiz bir sekilde riayet edilmesi onemlidir.

DiKKAT: Davlumbazi monte etmeden once, koruyucu filmeri seksartin.
- Davlumbaz ici sadece vidalar ve uygun tipteki parçalar kullanin.
DIIKKAT: Isbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik seksa sonuçlanabilir.
Optik alelter ile (durbun, buyutec, vb.)情况进行 dogrudan dogruya gozlemlemyin.
- Davlumbazin.altinda flambe yapmayiniz: yangin cikabilar.
- Bu cihaz, 8 Yaşınin-altında olmayan;cocuklar tarafindan ve psikolojifikiziksel-duyusal yetenekleri sinirli veya bilgi ve becerileri yetersizolan,isiler tarafindan, cihazın emniyetl bir sekilde{nasil kullanilacagi ve olusabilecek tehlikeler hakkinda dikkatlice denetlenmeleri ve talimatlandirilmaları,sartiyla, kullanilabilir. Cocuklarin ekipman ile oynamadiklarindan emin olun. Kullanı tarafindan yapilacak temizlik ve bakim ilemleri, denetlenmedikleri,sürece, cocuklar tarafindan yırütülmemelidir.
- Cocuklari, cihaz ile oynamadiklarindan emin olarak gozlemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunlar olan veya tecrübe ve bilgi eksikligi olan kisilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafindan gozlemlenmedikçe ve talimat verilmeditikçe kullanilmamalidir.
  Erişebilen parçalar, pişirme ekipmanların kullanilması esnasindo çok sicodek bir hal alabilirler.
• Belirtilen zaman periyodundan sonra, filtleri temizleyin ve/veya ikame edin (yangtin tehlikesi). Bakim ve temizlik paragrafina bakin.
• Davlumbaz, gaz veya dhe yaktınlari kullananan baska aletlerle birlikte kullanıldiğindia, oda yeterli derecede havalandirilmalidir (sadece odaya hava salinimi:yapan ev aletlerine uygundehyildir).
• Ürün üzerinde ya da ambalaji üzerinde bulunan,isaret,ürünün,evsel atiklar gibi bir imha islemine tabi olmadıgünibelirir.Imha edilecek ürün, elektrikli ve elektronik bileşenlerinin geridönusümü icin,yetkili bir toplama merkezine teslim edilmeldir.Bu urünün.Doğru sekilde imha edildiginden emin olunması,aksi takdirde uygunsuzbir sekilde imhasindan kaynaklanabilecek,çevre veayoğlukbakimindan,muhtemel olumsuz sonuclarin onlenmesine yardimci olacaktir.Bu urünün geridonusümuhakkinda daha detaylbilgi icin,Belediye ile,yerel atik toplama imha servisi ile ya da urünün satin alindiğmaguazaile irtibata gezecniz.

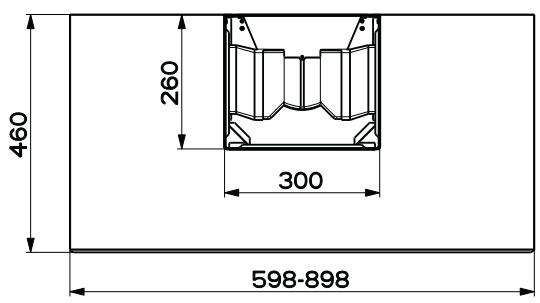

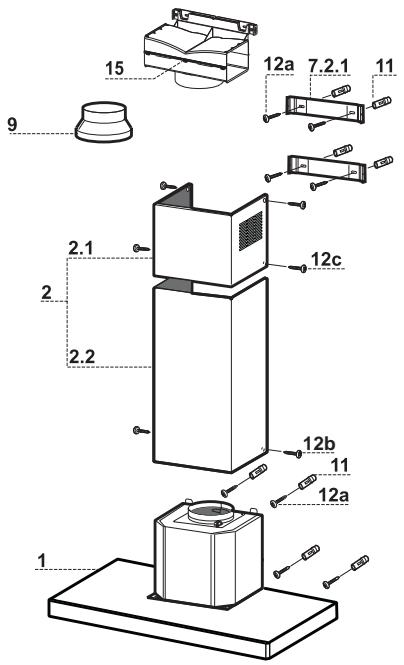

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Şunlardan olşanan davlumbaz güvdesi: Kuman- dalar, Lamba, Fan grubu, Filtreler
2	1	Şunlardan olşanan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flansı 0 150-120 mm
15	1	Hava Çıkkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
11	8	Dübeller
12a	8	Vidar 4,2 x 44,4
12c	6	Vidar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzu

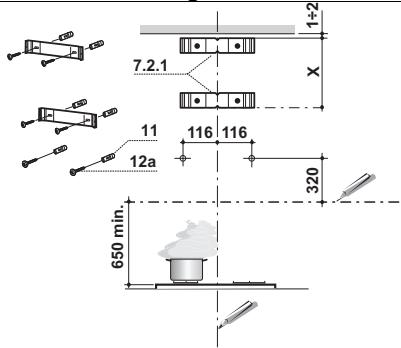

Devarin Delinmesi ve Baglanti Elementlerinin Tespiti

Duvarda;

• Davlumbazin monte edilecegi bölgénin merkezinde tavana veya üst sinira kadar dikey bir Çüzgi ile;
• Pisirme hattindan itibaren min. 650~mm ustunde yatay bir cizgi cizin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey czigiye hizalayarak (yarik kismini) tavandan veya ust sinirdan 1 - 2mm mesafeye yaslayin.
• Baglanti elementleri delik merkezlerini isaretleyin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey cizgiye hizalayarak (yarik kismini) ilk böglanti elementinin X mm alta yaslayin (X=Verilen Üst Bacanin Yüksekligi).
• Baglanti elementinin Delik merkezlerini isaretleyin.
• Gösterildigi gibi Dikey referans Çüzgün 116 mm mesafede ve Yatay referanshattindan 320 mm)yükbseklique bir referans noktası,isaretleyin.
• Ayni islemi karstaraf icin de tekarrlayin.
• Isaretlenen noktaları 08 mm uç ile delin.
  11 dubellerini deliklere yerleistirin.
• Verilen 12a (4,2 x 44,4) vidalarini kullanmak sureti ile baglanti elementlerini tespit edin.
• Davlimbaz govdesinin tespiti icin verilen 2 adet 12a (4,2 x 44,4) vidasini, vida kafalari ile duvararasinda 5 - 6mm mesafe birtakacak sekilde sikin.

Davlumbaz Gövdesi Montaji

• Davlumbaz Gövdesini kancelara takmadadan önce güvde üzerindeki kancelama noktalarinda bulunan 2 adet viday1 Vr skiniz.
• Davlumbaz Gövdesini vidalara 12a takınüz.
  Destek vidalarimi 12a nihai olarak sikiniz.
• Vr vidalarina mūdahale ederek Davlumbaz Gövdesi seviyesini hizalayīniz.
• Gerekli gürümesi halinde, güdésinin ic kismina yerleştrilebilecek iki adet dubelli vida ile, bacanin duvara tespit edilmesi mumkündür.

Baglantilar

ASPIRATORLUMODELMHAVACIKISI

Aspiratorlu modelin montaji icin, davlumbaz, montorun secegei 150 yada 120~mm capinda sert veya esnek bir boru ile cikis kana-lina baglanmaldir.

• 0120 mm capinda boru ile böglanti icin, reduksiyon flansini (9) davlumbaz govdesi cikisina yerlestiriniz.
• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtrerini seksarıniz.

FILTRELI SISTEMDE HAVA GIKIŞİ

• Alt askiy1 7.2.1 sabitleyen iki viday1 yerinden sökünuz.
• Hava Çıkış Baglantisimi 15 daha önceden çikarlımş olan 2 vida ile yerine sabitleyin.
• 15 no.lu Baglantiyi, montaj gorevlinin sekimine gore 150 mm capinda sert veya esnek bir hortum ile Davlumbaz Góvdesi Çɪkɪsina baglayiniz.
• Aktif Karbonlu Koku onleyici Filtrenin bulundugundan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas araligi en az 3 mm olan Çift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrreleri Çiçariniz (bakınüz "Bakim" paragrafi) ve besleme kablosu doketinin aspirator prizine iyice takılmş oludgünandan emin olunuz.

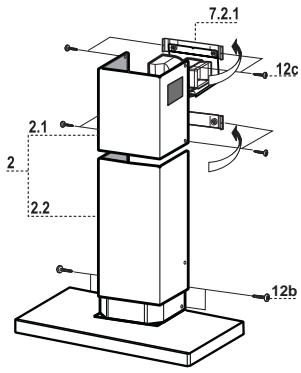

Bacanin montaji

Ust baca

• Iki yan kenari haficce aciniz, bunlari braketlerin 7.2.1 arkasina geciriniz ve tam dayananana kadar tekrar kapatiniz.
  Cihaz donaniminda verilen 4 adet vidayla 12c (2,9 x 9,5) yan tarafarindan braketlere sabitleyiniz.
  Rakor uzantilarinin cikisin baca aigizarina denk gelmesine dikkat ediniz.

Alt baca

• Bacanin iki yan kenarini hafifce aqiniz, Üst baca ile duvar arasinaGPCirip tam dayanana kadar kapatiniz.
  Cihaz donaniminda verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafini davlumbaz govdesine sabitleyiniz.

T1

T2

T3

T4

L

Kumanda panosu

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci yüzda motoru calistırı.	T1+T2 tuşları yanar.
T3	İkinci yüzda motoru calistırı.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini sekslar (Motor + İsklar). Bir fonksiyon aktifken ilem yüzüncü degiştrebilirisi-niz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncı yüzda motoru calistırı	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika icin:yogun yüzda calismayı etkin duruma getirir. Bu surenin sonun da, ayarlanmılı olanbir.Onceki yüz geri)döner.Pişirme sirasindaki dumanın fazla:yayilmasınginelemek icin uygcdur.	Tuşyanıp)söner.
L	Aydinlatma tesisatı,maksimum:yogunjukta acar ve kapatır.	Tuş,isılgı)açık

Yag tutucu filtrler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarinda iki ayda bir, yogun kullanim halinde ise dahakıca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek ve aynianda asaği doitru çekerek tek tek Çikariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun gürünen dhe tarafadoğan gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESININ DEGISTIRLMESI

• Yɪkanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha seksadehyişi sirilir.
• Metalik Yaq Filtrelerini Çikarınüz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kanceları serbest birakarak Çiçarinuz.
• Yeni filtreyi yuvasina takiniz.
  Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

• Degistirmek icin Teknik Servisle baglanti kurun ("Edinmek icin teknik servisle baglanti kurun").
