Ürün tipi	Ankastre davlumbaz
Marka	FRANKE
Model	FMA605BK
Kullanım amacı	Ev tipi, mutfak kokularının giderilmesi
Kurulum versiyonu	Emişli veya filtreli (dolaşımlı)
Pişirme yüzeyine minimum güvenlik mesafesi	650 mm (veya ocak üreticisinin talimatlarına göre)
Tavsiye edilen montaj yüksekliği	Pişirme yüzeyinin 788 mm üzerinde (referans yatay çizgi)
Çıkış kanalı çapı	Minimum 120 mm
Elektrik beslemesi	230 V / 50 Hz (etiket üzerinde kontrol edin)
Elektrik sınıfı	Sınıf I (topraklama zorunlu)
Kumanda tipi	Tuşlu elektronik
Motor hızları	3 hız + zaman ayarlı yoğun hız (6 dk)
Gecikmeli durdurma fonksiyonu	Evet, 30 dakika (motor + aydınlatma)
Aydınlatma	Beyaz LED (EN 60825-1'e göre sınıf 1M), maksimum güç 7 W, 439 nm
Yağ filtreleri	Kendinden destekli metal, bulaşık makinesinde yıkanabilir (2 ayda bir)
Aktif karbon filtre (filtreli versiyon)	Yıkanamaz, yaklaşık 4 ayda bir değiştirin
Dekoratif panel	Açılır panel, nemli bez ve nötr deterjanla temizleyin
Genel bakım	Temizlemeden önce fişini çekin; su jeti veya aşındırıcı ürünler kullanmayın
Filtreli versiyonda maksimum negatif basınç	0,04 mbar (gazların geri tepmesini önlemek için)
Garanti	Satış genel şartlarına göre (belirtilmemiş)

Sık sorulan sorular - FMA605BK FRANKE

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Ocak talimatları daha büyük bir mesafe gerektiriyorsa, bu mesafe geçerlidir.

Davlumbazı dışarıya hava tahliyesi olmadan devridaim modunda kullanabilir miyim?

Evet, davlumbaz aktif karbon filtre ile filtreli versiyonda kurulabilir. Bu durumda hava odada devridaim edilir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Yoğun kullanımda 2 ayda bir veya daha sık temizlenmesi önerilir.

Aktif karbon filtreyi ne sıklıkta değiştirmeliyim?

Aktif karbon filtre yıkanamaz ve yaklaşık 4 ayda bir veya davlumbaz çok kullanılıyorsa daha sık değiştirilmelidir.

Hız nasıl ayarlanır ve gecikmeli durdurma nasıl etkinleştirilir?

T2 (hız 1), T3 (hız 2) ve T4 (hız 3) tuşlarını kullanın. Gecikmeli durdurma için T3'e 2 saniye basın; motor ve aydınlatma 30 dakika sonra kapanacaktır. Yoğun hız (T4'e 2 saniye basılı tutun) 6 dakika çalışır ve ardından önceki hıza döner.

Davlumbaz açılmazsa ne yapmalıyım?

Öncelikle cihazın fişe takılı olduğundan ve çift kutuplu anahtarın açık konumda olduğundan emin olun. Güç kablosu konnektörünün difüzöre tam oturduğunu kontrol edin. Sorun devam ederse müşteri hizmetlerine başvurun.

LED ampulü kendim değiştirebilir miyim?

Hayır, LED aydınlatmanın değiştirilmesi herhangi bir riski önlemek için yetkili müşteri hizmetleri tarafından yapılmalıdır.

Davlumbaz elektrikli olmayan gazlı cihazlarla kullanılırsa riskler nelerdir?

Yanma gazlarının geri dönüşünü önlemek için odanın yeterli havalandırmasını sağlamak gerekir. Negatif basınç 0,04 mbar'ı aşmamalıdır. Dışarıya açıklık gereklidir.

Davlumbaz nasıl doğru şekilde kurulur?

Delme şemasını izleyin: Pişirme yüzeyinden 788 mm yükseklikte dikey ve yatay ekseni belirleyin, ardından eksenden 164 mm (12 mm delik) ve 140 mm (8 mm delik) noktalarını işaretleyin. Verilen dübelleri ve destekleri kullanın. Davlumbaz gövdesini asın ve vidalarla seviyesini ayarlayın.

Arıza veya anormal ses durumunda ne yapmalıyım?

Filtrelerin temiz ve doğru takıldığından emin olun. Ses devam ederse FRANKE müşteri hizmetleri ile iletişime geçin.

KULLANIM KILAVUZU FMA605BK FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

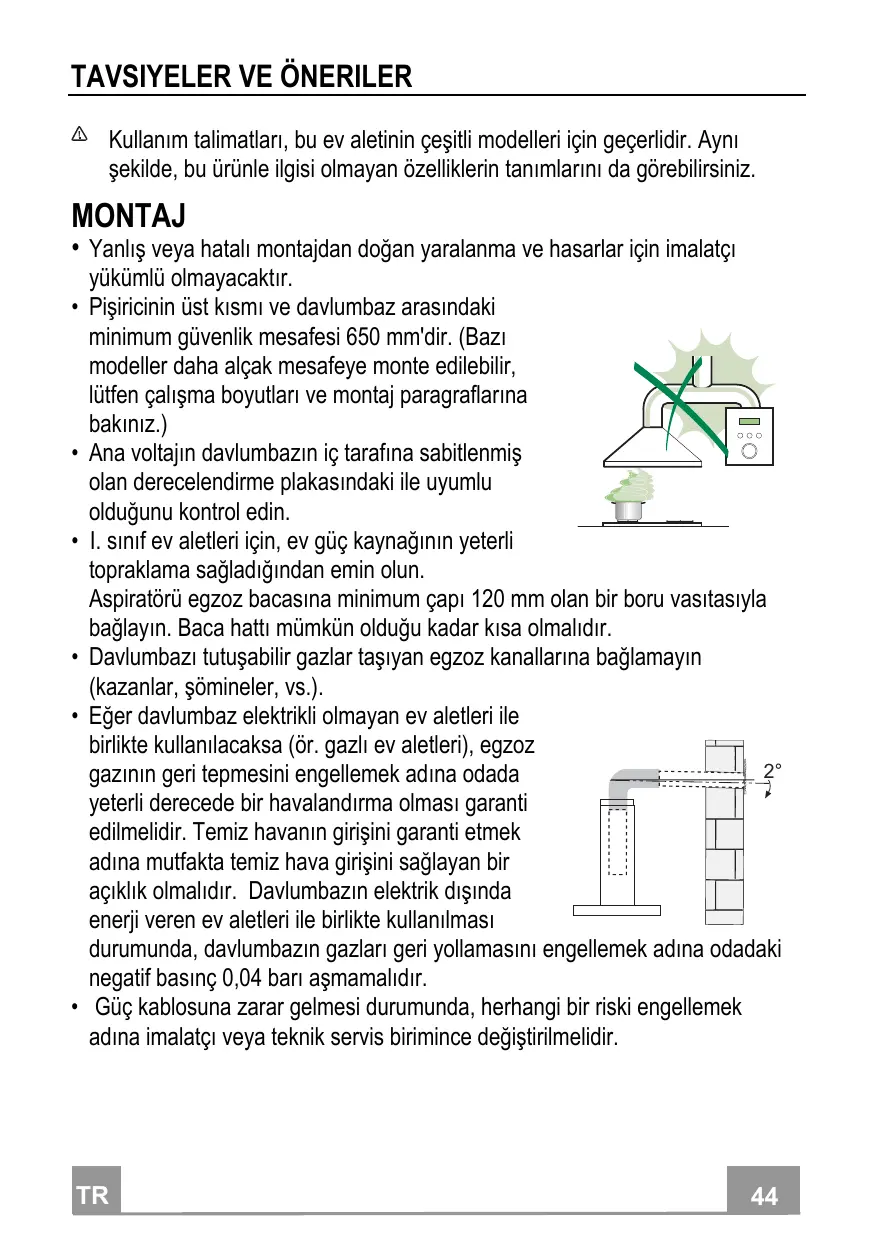

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişi sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Havalandırma ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikesine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencerenin altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, alev alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım, gözetim altında olmadıklarında çocuklarca yapılmamalıdır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini elektrik şebekesinden veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

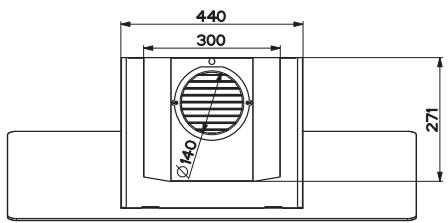

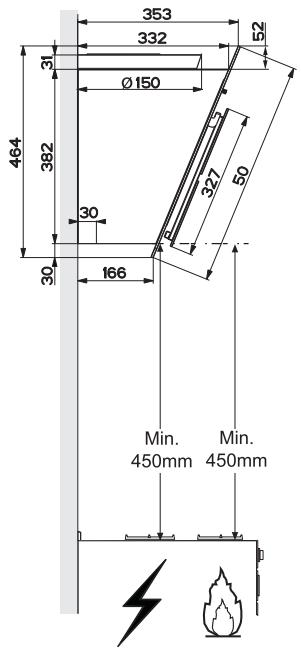

Boyutlar

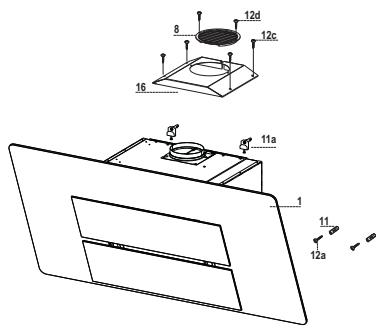

Aksam

Ref.	Adet	Ürün Aksami
1	1	Kumandalar, Aydinlatma, Vantilator Grubu, Filtrerlerle komple Davlumbaz Gövdesi
8	1	Hava Çkışına yönelik Izgara
16	1	Filtre edici kapak
Ref.	Adet	Kurulum Aksami
11	2	Bağlanti parçalari
11a	2	Bağlanti parçalari SB 12/10
12a	2	Vidalar 4,2 x 44,4
12c	4	Vidalar 2,9 x 6,5
12d	2	Vidalar 2,9 x 9,5
	Adet	Dokümantasyon
	1	Kullanım Kitapçı�能

Duvar üzerinde çizin:

• Davlumbazın montajı için öngörülen bölgenin ortasında, tavana veya en üst yüksekliğe kadar dikey bir çizgi çizin.
• Pişirme düzleminin en az 788 mm üstünde yatay bir çizgi çizin.
• Referans dikey çizginin 164 mm sağında, yatay çizgi üzerine bir nokta (1) işaretleyin.
• Bu işlemi, hizayı sağlayarak sol tarafta da tekrarlayın.
• Belirtildiği gibi, referans dikey çizginin 140 mm ve pişirme düzleminin 540 mm üstüne bir referans nokta (2) işaretleyin.
• Bu işlemi, hizayı sağlayarak sol tarafta da tekrarlayın.
• İşaretli noktaları (1) 12 mm delin.
• İşaretli noktaları (2) 8 mm delin.
• 11a askı bağlantı parçalarını deliklere (1) yerleştirin ve vidalayın. 11 numaralı dübelleri deliklere (2) yerleştirin.

Dekoratif baca montajı için: (İsteğe bağlı)

• Askı 7.2.1'de belirtilen şekilde, ortasını (çentik) referans dikey çizgiye hizalayarak, tavana veya en üst yüksekliğe 1-2 mm mesafede dayayın.
• Askı deliklerinin ortasını işaretleyin.
• Askı 7.2.1'i şekilde gösterildiği gibi, ortasını (çentik) referans dikey çizgiye hizalayarak ilk askıyı alta X mm'de dayandırın (X = donanımdaki Üst Baca yüksekliği).
• Askı deliklerinin ortasını işaretleyin.
• İşaretli noktaları 8 mm delin. 11 no.lu dübelleri deliklere yerleştirin.
• Askıları, donanımdaki 12a (4,2 x 44,4) vidalarını kullanarak sabitleyin.

Davlumbaz Gövdesinin Montajı

• Kapağı açınız ("Panelin Açılması" paragrafına bakınız).
• Yağ önleyici filtreleri uygun kulpları tutarak çıkarın.
• İşlem öncesi 11a askıların iki Vr vidasını ayarlayın.
• Davlumbaz gövdesini 11a askısına takın.
• Davlumbaz gövdesi içinden, davlumbaz gövdesini hizalamak için Vr vidalarla oynayın.
• Güvenlik vidalarını 12a takın.
• Kapakları/kapağı kapatın.

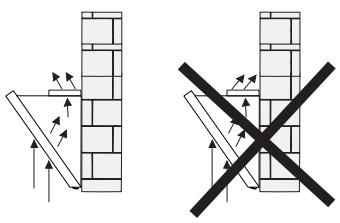

Filtreli Sistemde Hava Çıkışı

• Filtre edici kapağı, dört 12c (2,9 x 6,5) vidayı kullanarak hava çıkışına vidalayınız.
• Geri dönüşümlü hava çıkışına yönelik ızgarayı, donanımdaki 2 12d (2,9 x 9,5) vidayla sabitleyiniz.
• Kanadı açınız ("Panelin Açılması" paragrafına bakınız).
• Yağ önleyici filtreleri uygun kulpları tutarak çıkartın.
• Koku önleyici karbon filtrelerin bulunduğundan emin olun.

Bağlantılar

TAHLİYELİ SİSTEMDE HAVA ÇIKIŞI

Tahliyeli sistemde çalışacak davlumbazı monte etmek için davlumbaza özel tahliye kitinde bulunan talimatlara başvurun.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Kumanda paneli

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci yüzda motoru calistırir.	T1+T2 tuşları yanar.
T3	İkinci yüzda motoru calistırir.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini暢l (Motor + İsklar). Bir fonksiyon aktifken ilem yüzım degişi tre bilirisi-niz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncü yüzda motoru calistırir	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika icin:yogun yüzda calismayı etkin duruma getirir. Bu surenin sonun da, ayarlanmılı olan bir oncekiriteria geri)döner. Pişirme sirasindaki dumanın fazla:yayilması engellemek icin uygundur.	Tuşyanıp)söner.
L	Aydınlatma tesisatı,maksimum:yogunlukta acar ve kapatır.	Tuşışkıçık

Panelin açılması

• Panoyu çekerek açın.
• Panel her konumda kapalı olmalıdır.
• Dış taraftan nemli bir bez ve sıvı nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak suretiyle temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Çekerek Konfor Panelleri'ni açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Bükülmemesine özen göstererek emme panelini yıkayın ve kurutmadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatınız.

Koku Önleyici Aktif Karbon Filtre (Filtreli Sistem)

Aktif karbon filtresi yıkanamaz ve tekrar kullanılamaz, yaklaşık her 4 aylık kullanımdan sonra veya daha sık değiştirilmesi gerekir, özellikle yoğun kullanım içindir.

DEĞİŞTİRME

• Konfor Panellerini açınız.
• Konfor Panellerini açınız.
• Yağ önleyici filtreleri çıkarınız.
• Dolmuş aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni filtreleri belirtilen şekilde (B) takınız. Yağ önleyici filtreleri yeniden takınız.
• Comfort panellerini kapatınız.

Aydınlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır, @439nm'de yayılan azami optik güç: 7µW . Optik aletlerle (dürbün, büyüteç...) doğrudan bakmayın. Değiştirmek için Teknik Servisle bağlantı kurun.
