KULLANIM KILAVUZU FDF9156IXS FRANKE

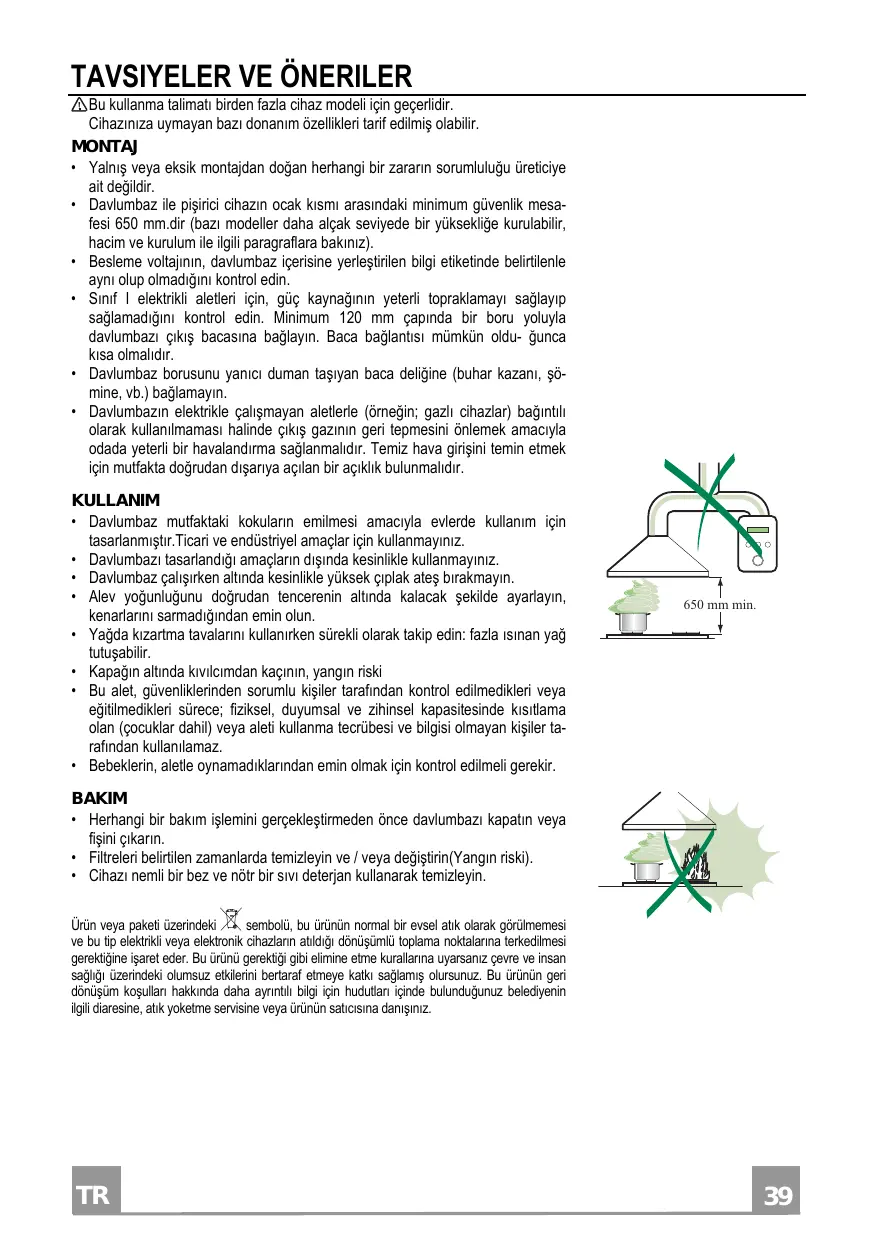

△Bu kullanma talimati birden fazla cihaz modeli icin geleerdir. Cihazıza uymayan bazı donanım Özellikleri tarif edilmis olabilir.

MONTAJ

• Yalnis veya eksik montajdanDOGAN herhangi bir zararin sorumluluğu ureticiye ait degildir.

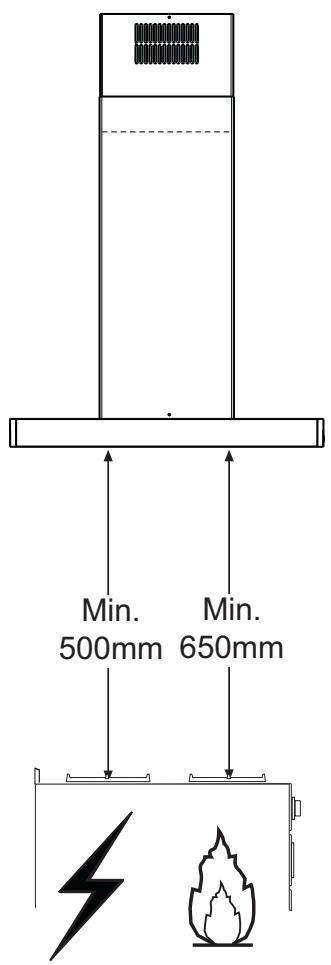

• Davlumbaz ile pişirici cihazın ocak kismiarasindaki minimum güvenlik mesa fesi 650 mm.dir (bazl modeller daha alçak seviyede bir yükseligi kekulabilir, hacim ve kurulum ile ilgili paragraflara bakıniz).
• Besleme voltajin, davlumbaz icerisine yerlestirilen bilgi etiketinde belirtilenle ayni olup olmadiqini kontrol edin.
• Sinif I elektrikli alelteri icin, guç kaynagınin yeterli topraklamayı-SAglayip-SAglamadiğinci kontrl edin. Minimum 120 mm capinda bir boru yoluyla davlumbazi cikis bacasina baglayin. Baca.bglandisi mumkün oldu- gnca kisa olmalir.
• Davlumbaz borusunu yanici duman taşiyan baca deligiine (buhar kazani, sömine, vb.) baglamayin.
• Davlumbazin elektrik calismayan alelerle (ornegin; gazli cihazlar) bagintil olarak kullanilmamasi halinde cikis gazinin geri tepmesini onlemek amaciyla odada yeterli bir havalandirma saglanmaldir. Temiz hava girisini temin etmek icin mutfakta dokrudan disariya acilan bir açıklik bulunmaldir.

KULLANIM

• Davlumbaz mutfaktaki kokularin emilmesi amaciyla everde kullanim icin tasaranmistir.Ticari ve endustriyel amaclar icin kullanmayiniz.
• Davlumbazi tasarlandigi amaclarin disinda kesinlikle kullanmayiniz.
• Davlumbaz calisirken altinda kasinlikle yuksek ciplak ates birakmayin.
  Alev yogunlugunu doogrudan tencerenin alinda kalacak sekilde ayarlayin, kenarlarini sarmadiigindan emin olun.
• Yägda kizartma tavaları nı kullanırken surekli olarak takip edin: fazla isınan yaq tutusabilir.
• Kapaçın altinda kılıçınmadan kacınin, yangın risik
• Bu alet, güvenliklerinden sorumlu kisiler tarafindan kontrol edilmedikleri veya egünilmeditikleriSurece; fiziksel, duyumsal ve zihinsel kapasitesinde kistlama olan (çocuklar dahil) veya alet kullanma tecrubesi ve bilgisi olmayan kisiler tarafindan kullanilamaz.
• Bebeklerin, alette oynamadiklarindan emin olmak icin kontrol edilmeli gerekir.

BAKIM

• Herhangi bir bakim ilemini gereklestedmeden once davlumbazi kapatin veya fisini cikarin.
• Filtrleri belirtilen zamanlarda temizleyin ve / veva degişirin(Yangin risi).
  Cihazi nemli bir bez ve nötr bir svi deterjan kullanarak temizleyin.

Urun veya paketi uzerindeki sembolu, bu urunun normal bir esel atik olarak gorulmemesi ve bu tip elektriki veya elektronik chiazlann atildigi donusumlupl toplama noktalarna terkedilmesige gerektigine isaret eder. Bu urunu gerektigi gibi elimine etme kurallanna uyarsaniz cve re vs insan sagligi uzerindekl omulosz etkilerini bertaraf etmeye katki saglamis olursunuz. Bu urunun gen donusum kosullari hakkinda daha ayrntil bilgi icin hudutlar icinde bulundugunuz belediyenin iligi diaresine, atik yoketne servisi veya urunun satiscina daniszn.

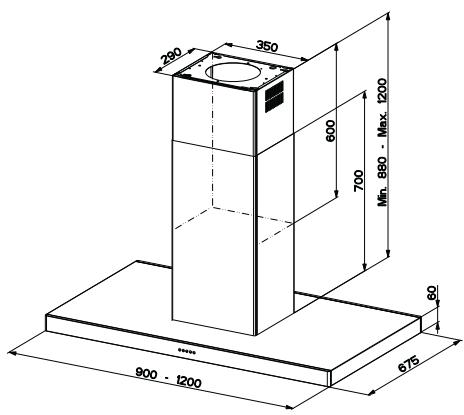

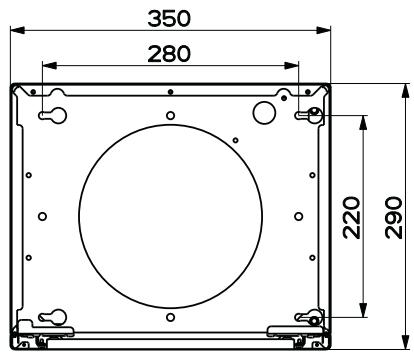

Boyutlar

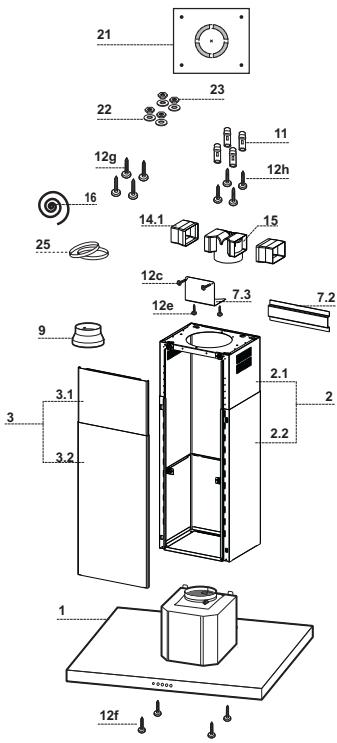

Parçalar

Ref.	Miktar Ürün Aksami
1	1	Davlumbaz güvdesi buttün: Kummandalar, lşık ve Filtre-ler
2	1	Aşaqıda belirtilen unsurları ile birlikte teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
3	1	Aşaqıda belirtilen böümlerden olşan teleskopik panel:
3.1	1	Üst panel
3.2	1	Alt panel
9	1	Redüksiyon flansı 0 150-120 mm
14.1	1	Hava Çkış Bağlanti Üzatması
15	1	Hava Çkış Bağlantı
16	1	Novastick bant
25		Boru kerpeteni saricişi (dahildehyile)

Ref.	Miktar	Kurulum Aksam
7.3	1	Hava çkış sabitlemelest�能i
7.2	1	Teleskopik baca blokajlest�能i
11	4	Dübelø 10
12c	2	Vida 2,9 x 6,5
12e	2	Vida 2,9 x 9,5
12f	4	Vida M4 x 80
12g	4	Vidaral M6 x 80
12h	4	Vida 5,2 x 70
21	1	Delme mastari
22	4	Rondelaø 6,4
23	4	Vida somun M6

Miktar Dokumantasyon

1 Kullanim Kitapçigi

Tavan / Konsol delme islemi ve Kafesin Sabitlenmesi

TAVANIN YADA KONSOLUN DELIMNESI

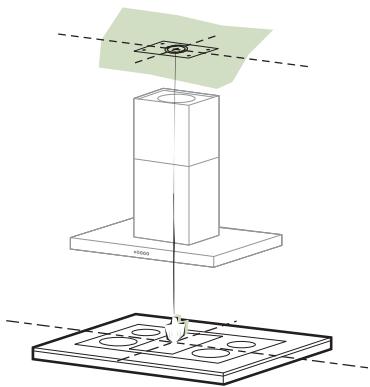

• Bir seksül yardimıyla tavana ya da destek konsolüne pişirme tezgahınin merkezini,isaretleyi-niz.
• Tavana veya konsola donanimla birlikte verilen delik delme sablonunu (21) dayayiniz ve bunun merkeziyle isaretlenen merkezi birbirine cakisiriniz. Yani sablonun ekseni ile piirme tezgah i ekseni bir hizaya gelmi s olsun.
• Delik delme sablonuyla delikleri duvara isaretleyiniz.

• Su sekilde delik deliniz:

• Masif beton tavan: beton dubelleri kullanarak.

• Direnc kalinligi 20 mm ve üstte hava boşluğu olan tugla tavan: 10 mm capinda delik (donanımla verilmis dubelleri (11) hemen takıniz)
• Ahsap tavan: ahsap dubelleri kullanarak.
• Ahsap konsola: 7 mm capinda delik deliniz.
• Elektrik beslme kablosunun geleşi icin: 0 10 mm capinda.

• Hava Çıkışı (Aspiratorlulu model): Dş hava tahiye borusu baglantisinınçapına gore.

• Tavana caprazlamasina iki vida takip 4-5 mm disarida birakiniz. Bu vidalar soyle olmalidir:

• Masif beton écin buna uygun vida ve dubeller; bunlar donanimla verilmemistir.
• Hava boşluklu tugla tavan - yaklasık 20 mm direnc kalınkı - bunun icin donanımla verilmiş vidaları (12h) kullanınız.
• Ahsap tavana uygun vidalar: donanimda yoktur.
• Ahsap konsola: donanimdaki vidalar (12g), rondelalar (22) ve civatalar (23).

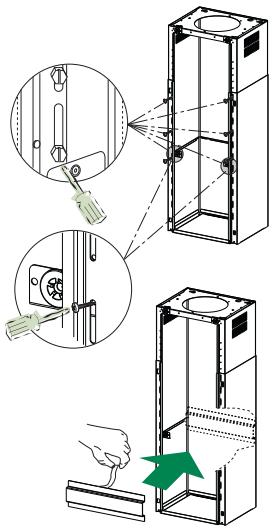

Izgara Kafes/Baca Sabitlenmesi

Kafesin yuksekligini ayarlamak istediginizde asagidaki islemleri yapiniz:

• Onden gürünen iki böllumü birleşiren iki metrik vidayı seksü-nuz;
• Arzu edilen kafes yüksekligini ayarlayin ve daha önceden Çi-kartılan vidaları 2 tanesini panel bóğu)yakınina koyduğunuzdan emin olarak yaniden takınüz.
• Kafesi kaldiriniz ve kilavuzları vidalaraGPCirerek sonuna kadar itiniz.
• Iki vidayi sikiniz ve donanimda verilen diger iki tanesini vidalayiniz.
• 7.2 teleskopik baca blokaj dirsegini aliniz, kendinden yapiskanli bandin filmini seksartiniz ve kafese, bunu daha sabit tutacak sekilde iceriden yapistiriniz.

Vidaları tam olarak).(sikstirmadan) once vidalarin kilavuzlarindan).(cikmaması)dikkat ederek kafesi yerinden oynatmak suretiyle ayarlar yapmak mumkundur.

• Kafesin sabitlenmesi, hem Davlumbaz govdesinin aigrligt hem de monte edilen cihazin yan taraflarinda olasi itislerin neden oldugu sikistirmalarabaqih orak kesin olmalidir. Gerceklestirilen sabitlemede tabanin sabit oldugunu ve Kafesin eigimli sikistirildigi kontrl ediniz.
• Tavanin, asma noktasinda yeterli derecede saglam olmadigi her durumda, kurulumu yupan kisi burayi uygun plakalarla ve dayanikl demirlerle guçlendirmelidir.

Aspiratorlu Model Hava Çişi Baglantı

Aspiratorlu modelin baglantisin yapmak icin, davlumbazi 0 150 yada 120~mm capinda, montorun sekimine gore sert veya esnek bir boruyla cikis kanalina baglayiniz.

• 0 120 ~mm capinda boruyla baglanti icin, reduksiyon flansimi 9 dav-lumbaz govdesi cikisina takiniz.
• Boruyu uygun boru kelepçeleri 25 ile sabitleyin (dahil degildir).
• Varsa aktif karbon filtrerini seksartiniz.

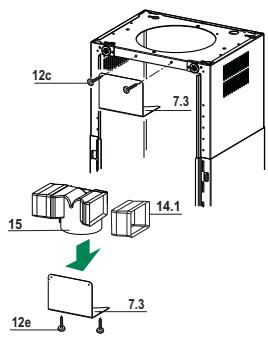

Filtre Edici Versiyon Hava Çişkı

14.1 ekleme bilezişi uzatmaları yanal olarak 15 no.lu ekleme bileziğine dokunuz.
- Vidaları sabitleyerek 15 no.lu baglantı 7.3 Destek Dirseğine ekleyiniz.
- 7.3 Destek dirseğini vidalarla ust böümle sabitleyiniz.
14.1 ekleme bileziigi uzatmaları,Qikisinin,gerekyatay,gerekse dikey olarak,baca mentezlerinin hizasinda bulundugundan emin olunuz.
- 15 no.lu Baglantiy, montaj gorevlinin sekimine gore 150 mm capinda sert veya esnek bir hortum ile Davlumbaz Govdesi Cikisina baglayiniz.
- Aktif Karbonlu Koku önleyici Filtrenin bulundugundan emin olunuz.

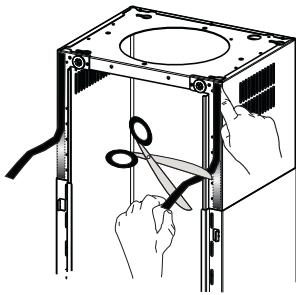

Novastick Bant Uygulamasi

• Novastick Bant 16'yi Üst Bacanın on kenarina, Alt Bacanın üst böümunden baslangınca kadar uygulayıniz.

Davlumbaz Gövdesini Kafesli Izgaraya sabitlemeden once:

• Davlumbaz govdesinden yaglanmaya karşifiltrerleriçıkartin;
• Olası Aktif Karbonlu Kokuya Karaş Filtreleri Çıkartın.
• Donanimda verilen 4 adet 12f (M6 x 10) vida ile Davlumbaz Gövdesini onceden hazir olan Izgaralı Kafese alttan sabitleyin.

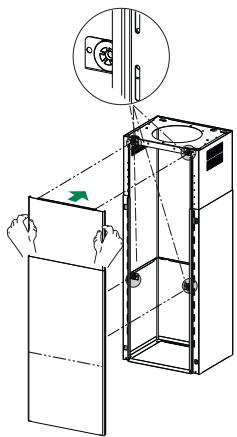

• Devaminda, Panel 3'ün üst böllumunu, olçulu sekilde, Izgarali Kafesin üst ve alt böllumundeki lastik desteklere tutturunuz.
• Panel 3'ün alt böllumūnī metal dilleri uzgara kafesin kilavuzlarina geleçene kadar kaydiriniz;

ELEKTRIK BAGLANTISI

• Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm對於 gift kutuplu bir elektrik anahtari koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu doketinin aspirator prizine iyice takilmı oludgünandan emin olunuz.

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calistırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calistırı.
T3 Hz	Sabit	Hafı脘 basılıncia, üçUNCı yüzda motoru calistırı.
	Flaşör	2 saniye sureyleCLSINCA:
		10 dakikaya ayarlanmş)dorduncu hizı etkin duruma getirir. Bu sirenin sonunda, ayarlanmş olan bir.Onceki hiza geridoner. Pişirme anindaki dumanın fazla Yayilmasin engellemeye uygundur.
L Işık		Işık tesisatkıçıp kapatır.

Dikkat: T1 tusu daima ilk hizdan geçerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarinda iki ayda bir, yogun kullanim halinde isaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asağı doitru cekerek tek tekçikariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun gürünen diş tarafadoğan gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESIN IN DEGISTIRILMESI

• Yíkanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha seksadehyişistirilir.
• Metalik Yaq Filtrelerini Çikarınüz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kanceları serbest birakarak Çiçarinuz.
• Yeni filtreyi yuvasina takiniz.
• Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

AMPUL DEGISTIRME

20 W halojen ampuller

• Lamba Destek parcasini sabitleyen iki vidayi dokup, parcayi Davlumbazdan ickariniz.
• Ampulü Destek parçasindan seksarıniz.
• Ayni özelliklere sahip bir yenisi ile degistiriniz ve iki küçuk (iğne) fisinin Destek parçası icindeki yuvalarina iyi oturduguunda emin olunuz.
• Destek parçasin tekrar yerine takip daha önce sökülen vidaları ile sabitleyiniz.
