MANUALE UTENTE FDF9156IXS FRANKE

CONSIGLI E SUGGERIMENTI 12
CARATTERISTICHE 13
INSTALLAZIONE 15
USO 19
MANUTENZIONE 20

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 21
CHARACTERISTIQUES 22
INSTALLATION 24
UTILISATION 28
ENTRETIEN 29

INHALTSVERZEICHNIS

DE

Questo librettodi struzioni per l'uso è previsto per più versioni dell'apparechio.

É possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per dani dovuti ad installmentazione non corretta o non conforme alle regole dell'arte.

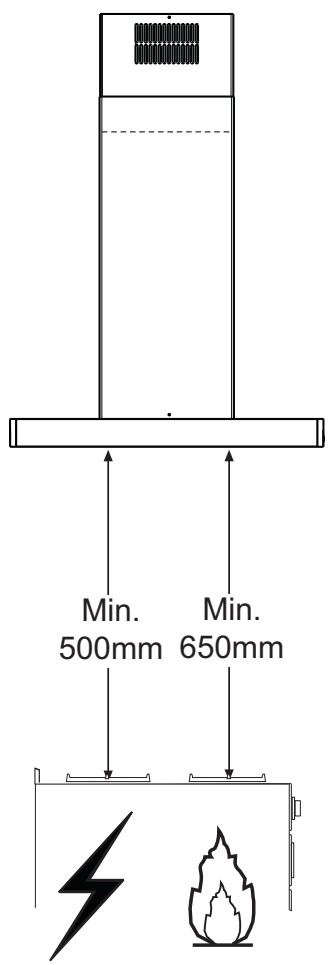

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm , (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possiblo.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sua la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si delve providere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovviata, praticare un'apertura che comunichi con l'esterno, per garantire il ricchiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libero a forte intensità sulla Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
  Non preparare alimenti flambé除去 la cappa da cucina; pericolodincendio.
• Questo apparecchio non deve essere utilizzato da persona (bambini inclusi) con ridotte capacitéa psichiche, sensoriali o mentali, oppure da persona ricerca esperezza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa torniendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il symbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifutto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuire sice a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivation da uno smalltimento inadeganuto del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

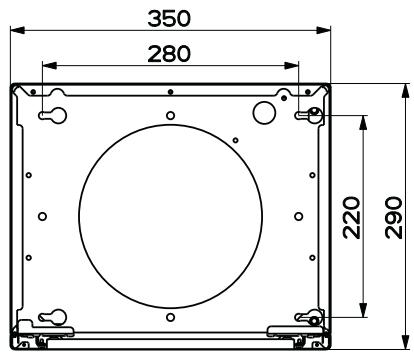

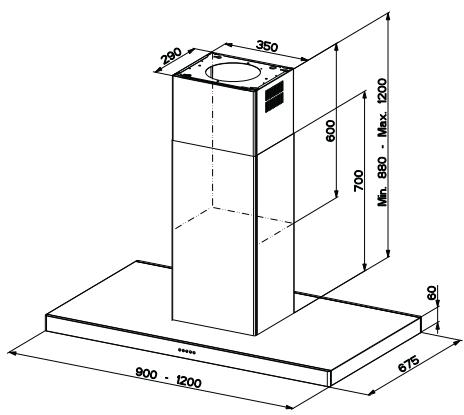

Ingombro

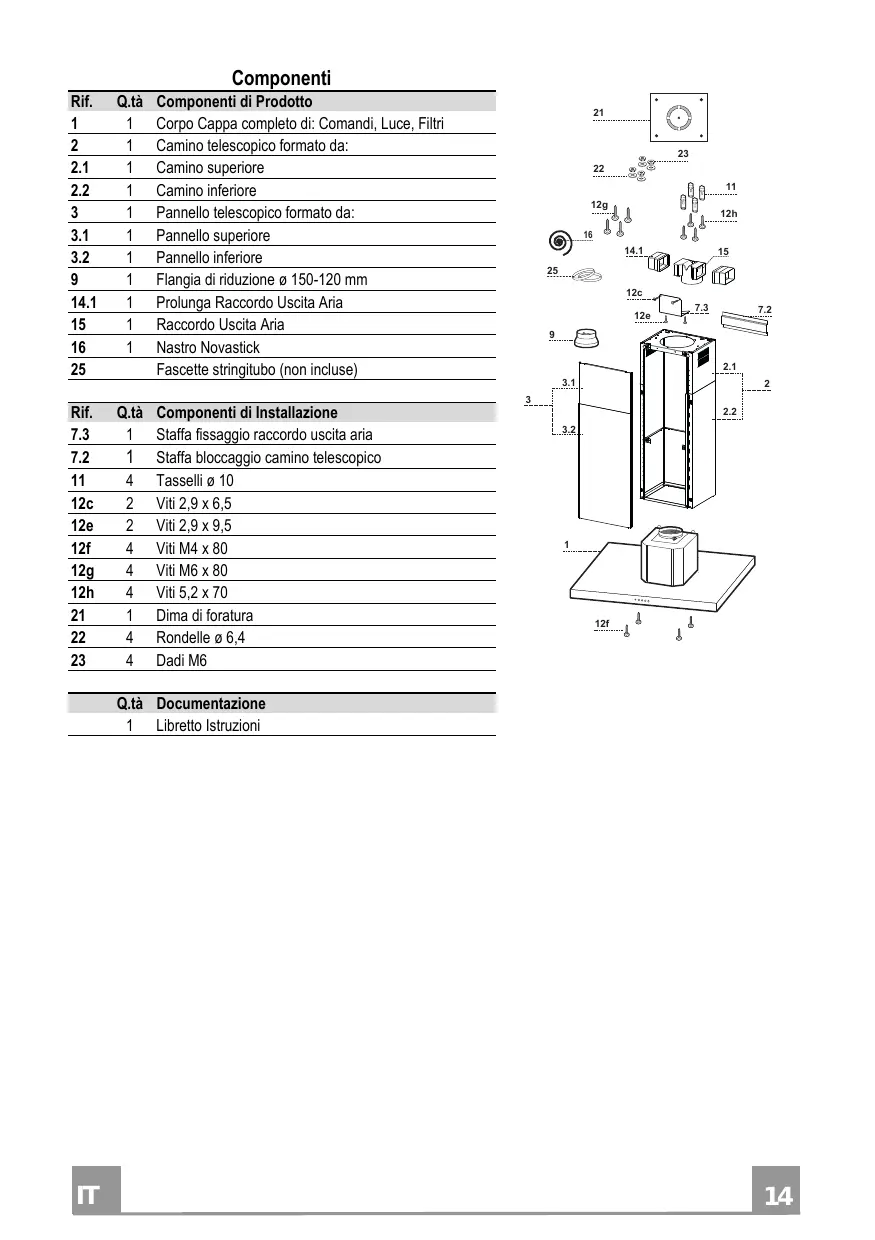

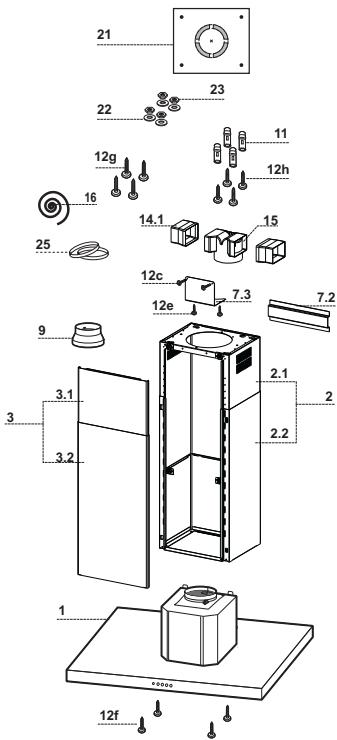

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completodi: Comandi, Luce, Filtri
2	1	Camino telescopico formato da:
2.1	1	Camino superiore
2.2	1	Camino inferiore
3	1	Pannello telescopico formato da:
3.1	1	Pannello superiore
3.2	1	Pannello inferiore
9	1	Flangia di riduzione ø 150-120 mm
14.1	1	Prolunga Raccordo Uscita Aria
15	1	Raccordo Uscita Aria
16	1	Nastro Novastick
25		Fascette stringitubo (non incluse)

Rif.	Q.tà	Componenti di Installazione
7.3	1	Staffa fissaggio raccordo uscita aria
7.2	1	Staffa bloccaggio camino telescopico
11	4	Tasselliø 10
12c	2	Viti 2,9 x 6,5
12e	2	Viti 2,9 x 9,5
12f	4	Viti M4 x 80
12g	4	Viti M6 x 80
12h	4	Viti 5,2 x 70
21	1	Dima di foratura
22	4	Rondelleø 6,4
23	4	Dadi M6

Q.tà	Documentazione
1	Libretto Istruzioni

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

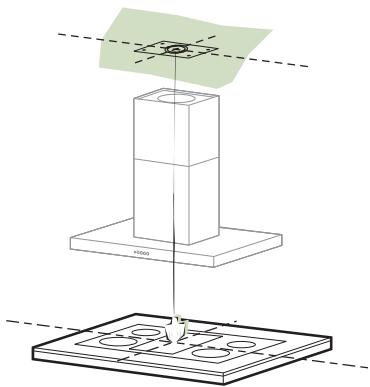

• Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, fatto coincide il suo centro al centro proiettato e allineando gli assi della Dimaagli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.

• Forareipunti seguente:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d'aria, con spessore resistente di 20mm : 10mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: 0.7 ~mm .
  Passaggio del Cavo elettrico di Alimentazione: 10mm

• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuationa Esterna.

• Avvitre, incrociandole e lasciando 4 - 5mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.

• per Laterizio a camera d'aria, con spessore resistente di 20mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

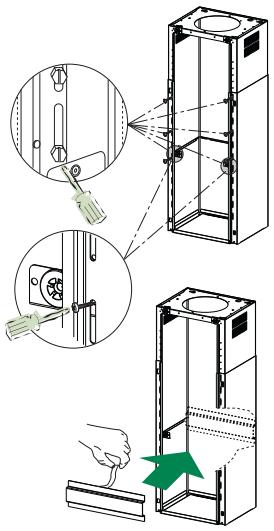

Nel caso in cui si voglia regolare l'altezza del traliccio procedere come segue:

• Svitare le viti metriche che uniscono le due parti di fronte visibili frontalmente;
• Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentamente tolte, avendo l'accortezza di metterne 2 in prossità del blocco pannello;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
• Stringere le due viti e avvitare le autres due in dotazione;
• Preendere la staffa bloccaggio camino telescipico 7.2, togliere la pellicola del biadesivo e attaccarla internamente al traliccio in modo da tenerlo più fisso.

Prima di serrare definitivement le viti è possible effettuare delle regolazioni spostando il traliccio facendo attenzione che le viti non escano alla sede dell'asola di regolazione.

• Il fissaggio del Traliccio deve essere sicuro in relazione sua al peso della Cappa sua alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quando che la base sia stabileanche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrá provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Connessione Uscita aria Versione Aspirante

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120 ~mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 0.120 ~mm , insere la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adequate fascette stringitubo 25(non incluse).
  Rimuovere eventuali filtrial carbone attivo.

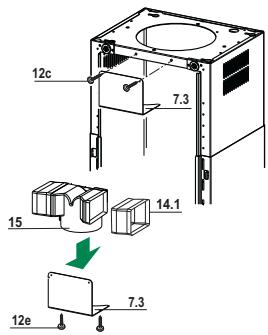

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con le Viti.
• Fissare la Staffa di Sostegno 7.3 fissandola con le Viti alla parte superiore.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccardo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150 mm, la cui scelta è lasciata all'infallatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

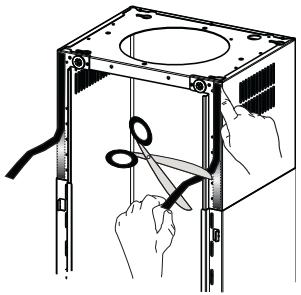

Applicazione Nastro Novastick

• Applicare il nastro Novastick 16 sul bordo frontale del Camino Superiore alla parte superiore sono all'inizio del Camino Inferiore.

Prima di fissare il Corpo Cappa al Traliccio:

• Togliere i Filtri antigrasso dal Corpo Cappa;
• Togliere eventuali Filtri Antiodore al Carbone attivo.

• Fissare quindi dal除去, con 4Viti 12f (M6 x 10) in dotazione, il Corpo Cappa al Traliccio predisisto.

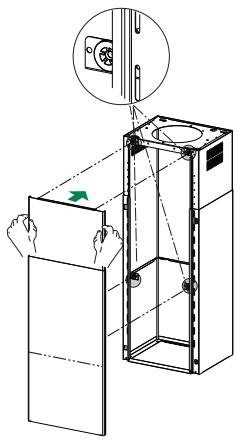

• Successivement agganciare la parte superiore del Pannello 3, regolato a misura, sui supporti di gomma presenti nella parte superiore del Traliccio eanche in quella inferiore;

• Scorrere la parte inferiore del Pannello 3 finché le sue linguette metalliche non si incastrano sulle asole del traliccio;

CONNECTIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

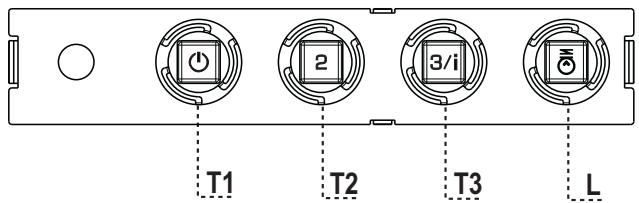

Quadro comandi

TASTO		LED	FUNZIONI
T1	Velocità	Acceso	Accende il Motore alla Prima velocità.
			Spegne il Motore.
T2	Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3	Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
		Lampeggiante	Premuto per 2 Secondi . Attiva la Quarta velocità temporizzata a 10 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.
L	Luce		Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabilianche inlavastoviglie,eneecessitano diessere lavatiogni2mesi circa diutilizzo o più frequently,per un uso particularmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

SOSTITUZIONE FILTRI ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequentlymente, per un uso particularmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antidore al Carbone attivo satura, agendo sugli appositi agganci.
• Montare il nuovo Filtro aggenciandolo nella sua sede.
  Rimontare i Filtri antigrasso metallici.

Illuminazione

SOSTITUZIONELAMPADE

Lampade alogene da 20W

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo alla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inseire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente-mente tolte.
