KULLANIM KILAVUZU EC675PB21E SIEMENS

• ô İçindekiler auKl]trmzvιn[ku Güvenlik önerileri p. 39
• Yeni cihazınız p. 40
• Aksesuarlar p. 40
• Gaz brülörleri p. 41
• Manuel çakmak p. 41
• Otomatik çakmak p. 41
• Emniyet sistemi p. 41
• Brülörün kapatılması p. 41
• Güç seviyeleri p. 42
• Uyarılar p. 42
• Pişirme önerileri p. 42
• Pişirme kapları p. 42
• Uygun kaplar p. 42
• Kullanım Uyarıları p. 42
• Temizlik ve Bakım p. 43
• Temizlik p. 43
• Bakım p. 43
• Beklenmeyen durumların çözülmesi p. 43
• Teknik Bakım Servisi p. 44
• Garanti koşulları p. 44
• Ambalaj ve kullanılan gereçler p. 44
• Çöplerinin çevreye duyarlı şekilde ortadan kaldırılması Produktinfo Ürün, aksesuar, yedek parçalar ve hizmetler hakkında daha fazla bilgi için: www.siemens-home.com ve Online-Mağaza: www.siemens-eshop.com : Güvenlik önerileri Talimatları dikkatle okuyunuz. Ancak bu şekilde cihazın etkin ve güvenli kullanımı mümkün olacaktır. Kullanım ve kurulum talimatlarını saklayınız ve cihazın sahibinin değişmesi durumunda cihazla birlikte veriniz. Bu kılavuzdaki kurallara uyulmadığı takdirde, üretici herhangi bir sorumluluktan muaf olacaktır. Bu talimatlarda yer alan resimler bilgilendirme amaçlıdır. Ürün yerleştirilene kadar koruyucu ambalajı çıkarmayınız. Cihazda herhangi bir hasar fark ettiğiniz takdirde cihazı çalıştırmayınız. Teknik Servisimiz ile irtibata geçiniz. Bu EN 30-1-1 gazlı cihazlar normuna göre p. 44

3. sınıf bir cihazdır: mobilyaya gömme

cihaz. Yeni pişirme tezgahınızı kurmadan önce kurulumun montaj talimatlarına uygun gerçekleştirildiğinden emin olunuz. Bu cihaz yat veya karavanlara kurulamaz. Bu cihaz yalnızca yeterince havalandırılan yerlerde kullanılmalıdır. Bu cihaz harici bir zamanlayıcı veya uzaktan kumanda ile kullanılmak üzere tasarlanmamıştır. Bütün kurulum, bağlantı, ayarlama ve gaz tipine göre uyarlama işlemleri yetkili bir kurulum teknisyeni tarafından, ülkedeki standartlara ve yürürlükteki kanuni yönergeler ile yerel gaz ve elektrik tedarikçisi şirketin talimatlarına uygun olarak gerçekleştirilmelidir. Havalandırma EEE Yönetmeliǧine Uygundur. PCB içermez. ile ilgili geçerli düzenlemelere özel bir dikkat gösterilecektir. Bu cihaz, fabrikadan özellikler tablosunda belirtilen gaz tipine ayarlı olarak çıkar. Gerekirse değiştiriniz, montaj talimatlarına uyunuz. Diğer gaz tiplerine uyarlama gerektiğinde Teknik Servisimizi çağırmanız önerilir. Bu cihaz evde kullanım için tasarlanmıştır, ticari veya profesyonel amaçlarla kullanılamaz. Cihazı kesinlikle ısınma amacı ile kullanmayınız, sadece pişirme için kullanınız. Garanti sadece tasarım amacına uygun kullanılması durumunda geçerlidir. Çalışma sırasında cihazı kontrolsüz bir şekilde bırakmayınız. Çocuklar için, pişirme tezgahı üreticisi tarafından önerilmemiş kapaklar veya bariyerler kullanmayınız. Örn. aşırı ısınma, alev alma veya malzeme parçalarının kopması dolayısıyla kazalara yol açabilirler. Bu cihaz 8 yaşın altındaki çocuklar ve fiziksel, algısal veya mental yeteneklerinde eksiklikler olan veya tecrübe veya bilgi eksikliği bulunan kişiler tarafından ancak, gözetim altında olmaları veya cihazın güvenli kullanımı hakkında bilgi sahibi olmaları veya olası tehlikeleri bilmeleri durumunda kullanılabilir. Çocukların cihaz ile oynamalarına izin verilmemelidir. Temizlik ve kullanıcı bakımı işlemleri gözetim altında olmayan çocuklar tarafından yürütülmemelidir.

Yangın tehlikesi! Kapalı bir ortamda yanma olmaksızın gaz birikimi yangın tehlikesine yol açar. Cihazı hava akımına maruz bırakmayınız. Brülörler sönebilir. Gaz brülörlerinin çalışmasıyla ilgili talimatları ve uyarıları dikkatle okuyunuz. Zehirlenme tehlikesi! Gazlı bir pişirme cihazının kullanımı, kurulu olduğu yerde ısı, nem ve yanma ürünleri üretir. Özellikle pişirme tezgahı çalışır durumdayken mutfağın iyi havalandırılmasını sağlayınız: Tüm doğal havalandırma kanallarını açık tutunuz veya mekanik bir havalandırma (havalandırma fanı) cihazı kurunuz. Cihazın yoğun bir şekilde ve uzun süre kullanımı, tamamlayıcı veya daha etkili bir havalandırma gerektirebilir: Bir pencere açınız veya mekanik havalandırmanın gücünü arttırınız. Yanma tehlikesi! Pişirme bölümleri ve etrafındakiler çok ısınır. Sıcak yüzeylere kesinlikle dokunmayınız. 8 yaşından küçük çocukları uzak tutunuz. Yangın tehlikesi! ■ Pişirme bölümleri çok ısınır. Pişirme tezgahının üzerine yanıcı cisimler yerleştirmeyiniz. Pişirme tezgahı üzerinde eşya bırakmayınız. ■ Bu elektrikli ev aletinin yakınında aşındırıcı, buharlaşıcı kimyasal ürünler, yanıcı materyaller, besin dışında ürünler bulundurmayınız ve kullanmayınız. ■ Aşırı ısınmış katı ya da sıvı yağlar kolay alev alır. Yağ kızdırırken ocaktan uzaklaşmayınız. Alev alması halinde ateşi su ile söndürmeyiniz. Ateşi söndürmek için kabı bir kapakla kaplayınız ve pişirme bölümünü kapatınız. Yaralanma tehlikesi! ■ Hasarlı, uygun boyuta sahip olmayan, pişirme tezgahının sınırlarını aşan veya kötü yerleştirilmiş kaplar ciddi yaralanmalara sebebiyet verebilir. Pişirme kaplarıyla ilgili tavsiye ve uyarılara uyunuz. ■ Arıza olması durumunda cihazın elektrik ve gaz beslemesini kesiniz. Tamir için teknik servisimizi arayınız. ■ Cihazın iç kısmını kurcalamayınız. Gerekli olduğu takdirde, teknik servisimizi arayınız. ■ Kumanda düğmelerinden biri dönmeyecek olduğunda zorlamayınız. Tamir ya da değiştirme için derhal teknik servisi arayınız. Elektrik çarpma tehlikesi! Cihazı temizlemek için buharlı temizleme makinesi kullanmayınız. Yangın tehlik es i! Yaralanma tehlik es i! Yaralanma tehlik es i! Yaralanma tehlik es i! Y ang ın tehlikesi! Yeni cihazınız Sayfa 2'de cihazınızın genel görünümünün yanı sıra brülör gücünü bulacaksınız. Aksesuarlar Modele göre pişirme tezgahı aşağıdaki aksesuarları içerebilir. Bunlar aynı zamanda Teknik Servis'ten de temin edilebilir. Wok ızgara eki Kahve cezvesi eki Yalnızca çift ve üçlü alev çıkışlı wok tipi brülörlerde ile içbükey tabanlı kapların kullanımı için. Özellikle yardımcı brülör ile 12 cm'den küçük çaplı kapların kullanımı için. Bu kapların kullanımı yağdanlıkta geçici olarak deformasyona neden olabilir. Bu normaldir ve cihazın çalışması üzerinde herhangi bir etkisi yoktur.

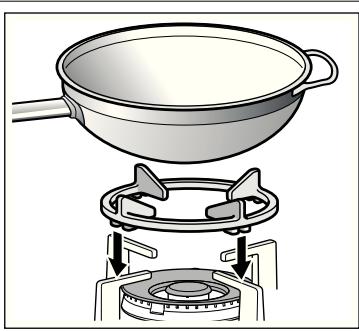

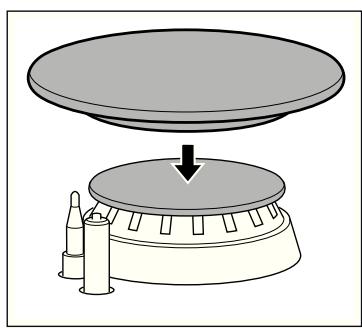

Simmer Plate Wok Kap Bu aksesuar en düşük güçle sıcaklık seviyesini azaltmak amacıyla tasarlandı. Wok kap yoğun ısıyı eşit bir şekilde dağıtarak yemeklerin daha kısa sürede ve daha az yağ ile pişmesini sağlar. Aksesuarı doğrudan tepelik kısımları yukarı bakacak şekilde ızgaranın üzerine yerleştiriniz, asla doğrudan brülör üzerine yerleştirmeyiniz. Kabı aksesuarı ortalayacak şekilde yerleştiriniz. Wok kap kullanacağınız zaman üreticinin talimatlarını uygulayınız.

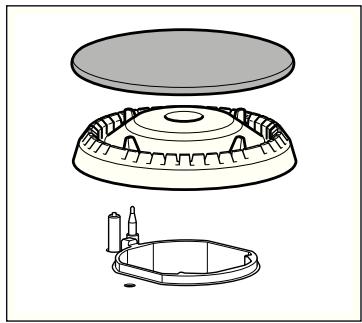

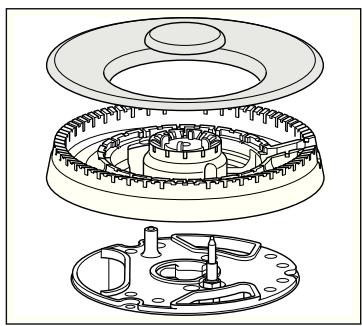

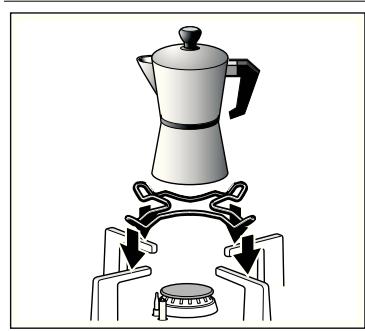

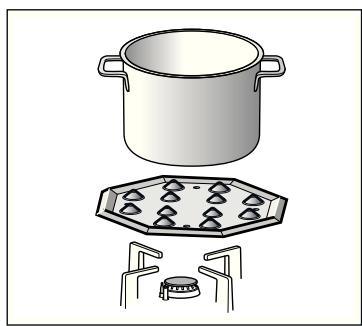

Simmer Cap Sadece minimum güçte pişirme işlemi yapılması gereken kapak. Kullanırken, Simmer Cap kapağını yardımcı brülörün kapağı üzerine yerleştirmek gerekmektedir. Kod HZ298107 HZ298110 HZ298114 HZ298105 HZ298128 HZ298103 Wok ızgara eki: Demir döküm ızgara Wok ızgara eki: Emaye çelik ızgara Kahve cezvesi eki Simmer Plate Simmer Cap Wok Kap Aksesuarların kullanılmaması veya yanlış kullanılması durumlarında üretici sorumluluk kabul etmez. Gaz brülörleri Hangi brülörün hangi kumanda düğmesi tarafından çalıştırıldığını belirten göstergeler vardır.

2. Kumanda düğmesine basmayı bırakınız.

3. Kumanda düğmesini istediğiniz pozisyona getiriniz.

Ateş yanmazsa kumanda düğmesini kapalı konuma getirip adımları tekrar ediniz. Bu kez kumanda düğmesini (10 saniye kadar) basılı tutunuz. : Yangın tehlikesi! 15 saniye geçmesine rağmen ateş hala yanmadıysa brülörü kapatınız ve kapıyı ya da pencereyi açınız. Brülörü yakmadan önce en az 1 dakika bekleyiniz. Emniyet sistemi Cihazın doğru çalıştırılabilmesi için ızgaraların ve tüm brülör parçalarının doğru yerleştirildiğinden emin olunmalıdır. Brülör kapaklarının yerini değiştirmeyiniz. Modele göre, pişirme tezgahınızda brülörlerin yanlışlıkla sönmesi durumunda gaz geçişini engelleyen bir emniyet sistemi (termo kupl) mevcuttur. WHUPRNXSO Manuel çakmak

1. Seçilen brülör kumanda düğmesine basınız ve istediğiniz

pozisyona gelene kadar sola doğru çeviriniz.

2. Dilediğiniz kibrit veya çakmağı (kibrit, çakmak, vs.) brülöre

yaklaştırınız. Otomatik çakmak Pişirme tezgahınız otomatik çakmağa (buji) sahipse: EXML Bu sistemin etkin olduğundan emin olmak için:

1. Brülörü normal olarak açınız

2. Kumanda düğmesini bırakmadan ateş yandıktan sonra

kumandayı 4 saniye daha hafifçe basılı tutunuz. Brülörün kapatılması Kapatmak için kumanda düğmesini sağa çevirerek 0 pozisyonuna getiriniz.

1. Seçilen brülör kumanda düğmesine basınız ve maksimum

güç pozisyonuna gelene kadar sola doğru çeviriniz. Kumanda düğmesi basılıyken tüm brülörlerde kıvılcım oluşur. Ateş yanar.

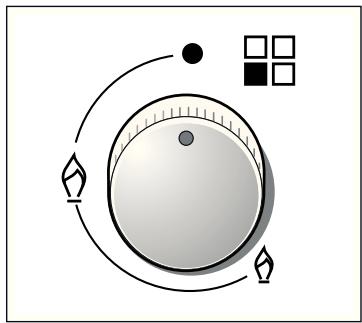

Güç seviyeleri İlerleyen kumanda düğmeleri ihtiyaç duyulan gücün maksimum ve minimum seviyeler arasında ayarlanmasını sağlar. Pozisyon Büyük alev Tasarruflu kademe

Mümkün olduğunca temiz tutunuz. Bujiler kirli ise çakmak zarar görür. Düzenli olarak metal içermeyen küçük bir fırça ile temizleyiniz. Bujilerin şiddetli darbelere maruz kalmamasına dikkat ediniz. Kapalı kumanda düğmesi Pişirme önerileri Maksimum açılma veya kapasite ve elektrikli çakmak Brülör Çok güçlü Güçlü Orta Wok tipi brülör Haşlama, kaynatma, ızgara, kızartma, paella'lar, Asya yemekleri (wok) Yeniden ısıtma ve yemekleri sıcak tutma: hazır yemekler, önceden pişirilmiş yemekler Minimum açılma ve kapasite Uyarılar Brülörün çalışması sırasında hafif bir ıslık sesi duyulması normaldir. Hafif İlk kullanımlarda koku gelmesi normaldir. Bu, herhangi bir risk ya da hatalı çalışma anlamına gelmez. Zamanla geçecektir. Hızlı brülör Midye, et, omlet, Pilav, beşamel Buharda kızartma sosu ve sebzeli pişirme: balık, sebzeler yahni Turuncu renkli alev normaldir. Havadaki tozdan, taşan sıvılardan vb. kaynaklanır. Orta-hızlı brülör Buharda patates, Yeniden ısıtma, pişmiş yemekleri sıcak tutma ve lezzetli taze sebzeler, güveçler, makar- güveçler yapma nalar Yardımcı brülör Pişirme: güveç, Buz çözme ve sütlaç, karamela yavaş pişirme: sebze, meyve ve dondurulmuş ürünler Brülör alevlerinin yanlışlıkla sönmesi durumunda brülörün kumanda düğmesini kapatınız ve en az 1 dakikadan önce yeniden yakmaya çalışmayınız. Kapatıldıktan birkaç saniye sonra brülörden ses gelecektir (hafif tıkırtı). Bu herhangi bir anormallik değildir, emniyetin devre dışı olduğu anlamına gelir. Eritme: tereyağı, çikolata, jöle Pişirme kapları Uygun kaplar Brülör Kabın minimum çapı Kabın maksimum çapı Wok tipi brülör 22 cm Hızlı brülör 22 cm 26 cm Orta-hızlı brülör 14 cm 20 cm Yardımcı brülör 12 cm 16 cm Kullanım Uyarıları Aşağıdaki öneriler enerji tasarrufuna ve kapların zarar görmesini önlemeye yardımcı olur: Her brülör için uygun ebatta kaplar kullanınız. Büyük brülörde küçük kaplar kullanmayınız. Alev, kapların yan taraflarına ulaşmamalıdır. Pişirme tezgahı üzerine dengesizlik oluşturacak biçimi bozulmuş kaplar koymayınız. Kaplar devrilebilir. Yalnızca tabanı düz ve kalın olan kapları kullanınız. Kapaksız veya kapak yarı aralık olarak pişirmeyiniz. Enerjiyi boşa harcarsınız.

Kabı tam olarak brülör üzerinde ortalayınız, bir tarafına ağırlık vermeyiniz. Aksi durumda devrilebilir. Büyük kapları kumanda düğmelerinin yakınındaki brülörlere koymayınız. Aşırı sıcaktan dolayı hasara neden olabilir. Kapları asla doğrudan brülörün üzerine değil, mutlaka ızgara üzerine yerleştiriniz. Cihazı çalıştırmadan önce, ızgaraların ve brülör kapaklarının doğru yerde olduğundan emin olunuz. Pişirme tezgahındayken kapları dikkatli bir şekilde tutunuz. Pişirme tezgahına darbe gelmesine engel olunuz ve üzerine ağırlık yerleştirmeyiniz. Temizlik ve Bakım Temizlik Dikkat! Cihaz soğuduktan sonra sünger, sabun ve su ile temizleyiniz.

Buharlı temizleme makinelerini kullanmayınız. Pişirme tezgahı zarar görebilir.

Eğer pişirme tezgahınızda cam ya da alüminyum bir panel varsa metal ile birleştiği yeri temizlemek için bıçak veya benzeri şeyler kullanmayınız. Her kullanımdan sonra, soğumalarının ardından ilgili brülör elemanlarının yüzeyini temizleyiniz. Ne kadar az da olsa yüzey üzerinde artık (taşmış yemek, yağ damlaları vb.) bırakılması halinde, yüzeyin üzeri kaplanacak ve sonrasında bu katmanın temizlenmesi daha zor olacaktır. Ateşin doğru yanabilmesi için delik ve olukların temiz olması gerekir. Bazı kapların hareketi ızgaralar üzerinde metal izleri bırakabilir. Brülörleri ve ızgaraları sabunlu su ile temizleyiniz ve metal olmayan bir fırça ile fırçalayınız. Izgaralar lastik tıpalarla yerleştirilmiş ise temizlerken dikkatli olunuz. Tıpalar sökülebilir ve ızgara pişirme tezgahını çizebilir. Her zaman brülörleri ve ızgaraları tamamen kurutunuz. Pişirme işleminin başında su damlaları veya nemli bölgeler emayenin bozulmasına yol açabilir. Brülörleri temizledikten ve kuruladıktan sonra, brülör kapaklarının alev dağıtıcılarının üzerine doğru bir şekilde yerleştirildiğinden emin olunuz. Bakım Taşan sıvıları anında temizleyiniz. Böylece yemek artıklarının yapışmasını önleyebilirsiniz ve gereksiz yere güç sarf etmezsiniz. Yüksek sıcaklıkları destekledikleri için bu yüksek sıcaklıklarda wok tipi brülör ve paslanmaz çelik bölgeler (yağdanlık, brülör kenarları, vs.) renk değiştirebilir. Bu normaldir. Her kullanımdan sonra bu kısımları paslanmaz çelik için uygun olan bir ürün ile temizleyiniz. Teknik Servisimizde 464524 kodu ile mevcut bulunan temizlik ürününün düzenli olarak kullanılması tavsiye edilir. Dikkat! Paslanmaz çelik temizleyicisi kontrol düğmelerinin etrafında kullanılmamalıdır. Semboller (serigrafi) silinebilir. Pişirme tezgahının üzerinde asitli sıvılar (limon suyu, sirke, vb.) bırakmayınız. Beklenmeyen durumların çözülmesi Beklenmeyen durumlar bazen kolaylıkla çözülebilir. Teknik Servisi aramadan önce aşağıdaki önerileri dikkate alınız: Arıza Olası neden Genel elektrik sistemi çalış- Arızalı sigorta. mıyor. Otomatik çakmak çalışmıyor. Brülör alevi eşit değil. Çözüm Ana sigorta kutusunu kontrol ediniz ve sigorta arızalıysa değiştiriniz. Otomatik sigorta attı veya şalter indi. Genel kumanda panosunda ana sigortanın veya şalterin atıp atmadığını kontrol ediniz. Bujiler ile brülörler arasında yemek veya temizleyici artığı kalmış olabilir. Buji ve brülör arasındaki boşluk temiz olmalıdır. Brülörler ıslak olabilir. Brülör kapaklarını dikkatlice kurulayınız. Brülör kapakları düzgün yerleştirilmemiş olabilir. Kapakların düzgün yerleştirildiğinden emin olunuz. Cihaz topraklanmamış, kötü bir bağlantı yapılmış veya topraklaması hatalı. Bir elektrik teknisyeniyle temasa geçiniz. Brülör parçaları düzgün yerleştirilmemiş olabilir. Parçaları ilgili brülörlere doğru şekilde yerleştiriniz. Brülör boşlukları kirli. Brülör boşluklarını temizleyiniz. Gaz akışı normal gözükmü- Gaz geçişi gaz valfleri tarafından engellenmiş. Tüm gaz valflerini açınız. yor veya gaz çıkmıyor. Gaz, gaz tüpünden geliyorsa tüpün boş olmadığın- Gaz tüpünü değiştiriniz. dan emin olunuz. Mutfakta gaz kokusu var. Bir vana açık kalmış olabilir. Vanaları kapatınız. Gaz tüpünün kötü bağlanması. Bağlantının doğru olduğundan emin olunuz. Olası gaz kaçağı. Genel gaz anahtarını kapatın, ortamı havalandırın ve kurulumu gözden geçirmesi ve onaylaması için derhal bir yetkili kurulum teknisyenine haber veriniz. Kurulumda veya cihazda hiç gaz kaçağı olmadığından emin olana kadar cihazı kullanmayınız. Düğme bırakıldıktan sonra Kumanda düğmesine yeterince uzun süre basılbrülör hemen kapanıyor. mamış olabilir. Brülör boşlukları kirli. Brülörü yakınız ve kumanda düğmesini birkaç saniye daha basılı tutunuz. Brülör boşluklarını temizleyiniz.

Teknik Bakım Servisi Teknik Servisimize ihtiyacınız varsa cihazın ürün numarasını (ENr.) ve üretim numarasını (FD) vermeniz gerekecektir. Bu bilgiyi pişirme tezgahının iç kısmında yer alan özellikler tablosunun üzerinde ve kullanım kılavuzunun etiketinde bulabilirsiniz. Kullanım ömrü :10 yıldır (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi) Arızalarda onarım siparişi ve danışma

Üreticinin yeterliliǧine güvenin. Onarιmlarιn cihazιnιzιn orijinal yedek parçalarιna sahip eǧitimli servis teknisyenleri tarafιndan yapιldιǧιndan emin olunuz. Ambalaj ve kullanılan gereçler Özellikler tablosunda ) sembolü görülüyorsa aşağıdaki göstergelere dikkat ediniz. Çöplerinin çevreye duyarlı şekilde ortadan kaldırılması Cihazı ambalajından çıkarınız ve ambalajını çevreye duyarlı şekilde atınız. Cihazınızın ambalajı, nakliye sırasında etkin korumayı garanti etmek açısından çok gerekli olan malzemelerden üretilmiştir. Bu malzemeler tamamen geri dönüşebilir ve böylece çevreye verilen zarar azaltılmaktadır. Sizleri de aşağıdaki tavsiyelere uyarak çevrenin korunmasına katkıda bulunmaya davet ediyoruz:

ambalajı uygun geri dönüşüm kutusuna atınız,

cihazı hurdaya çıkarmadan önce kullanılmaz hale getiriniz. Bulunduğunuz yerin yerel yönetimine, geri dönüşebilen malzemelerin toplandığı en yakın merkeze danışınız ve cihazınızı oraya ulaştırınız,

kullanılmış yağı lavaboya dökmeyiniz. Yağı kapalı bir kaba koyarak çöp toplama noktasına veya bir çöp konteynerine bırakınız (kontrollü bir çöplüğe ulaşacaktır; bu en iyi çözüm olmasa da bu sayede suyun kirlenmesini engelleriz). Bu cihaz WEEE (waste electrical and electronic equipment) olarak tanımlanan elektrikli ve elektronik cihazlar hakkındaki 2002/96/CE Avrupa yönergesi kapsamındadır.

Garanti koşulları Beklentilerimizin aksine, cihazda herhangi bir arıza meydana gelirse veya ihtiyaçları öngörülen kalitede karşılayamazsa lütfen bunu en kısa sürede bize bildiriniz. Garantinin geçerli olması için cihaza müdahale edilmemiş ve yanlış kullanılmamış olması gerekir. Bu cihaz için uygulanan garanti koşulları, şirketimizin, cihazın satın alındığı ülkedeki temsilciliği tarafından belirlenir. Satış noktalarından ayrıntılı bilgi edinebilirsiniz. Garantinin geçerli olması için satış belgesinin bulundurulması gerekir. Her türlü değişiklik hakkı saklıdır. Siemens-Electrogeräte GmbH Carl-Wery-Straße 34 81739 München Germany *9000669128*
