D23620K - Dairesel testere DEWALT - Ücretsiz kullanım kılavuzu

Marka	DEWALT
Model	D23620K
Ürün Tipi	Dairesel Testere
Gerilim	230 V
Çekilen Güç	1150 W
Boşta Devir Sayısı	5000 min⁻¹
Maksimum Kesme Derinliği	65 mm
Bıçak Çapı	184 mm
Bıçak Kalınlığı	2,5 mm
Delik Çapı	16 mm
Eğim Ayarı	0 – 50°
Ağırlık	5,5 kg
Önerilen Sigorta	10 A
Ses Basıncı Seviyesi LpA	104 dB(A)
Ses Gücü Seviyesi LWA	115 dB(A)
Titreşim (İvme)	< 2,5 m/s²
Paket İçeriği	Dairesel testere, paralel kılavuz, bıçak anahtarı, kullanım kılavuzu, patlatma çizimi
Ana Fonksiyonlar	Ahşap ve plastik profesyonel kesim, derinlik ve eğim ayarı, paralel kılavuz, toz emme
Bakım	Düzenli temizlik, yağlama gerektirmez, havalandırma yuvaları açık tutulmalı
Güvenlik	Çift yalıtım, kilitli anahtar, alt muhafaza, yarılma bıçağı, geri tepme koruması
Garanti	1 yıl garanti, 30 gün memnuniyet garantisi, 1 yıl ücretsiz bakım

Sık sorulan sorular - D23620K DEWALT

DEWALT D23620K dairesel testerede kesme derinliği nasıl ayarlanır?

Derinlik ayar düğmesini (14) gevşetin. İstenen derinliği ayarlamak için taban plakasını (6) hareket ettirin. Temiz bir kesim için bıçağın iş parçasının altından 3 mm taşmasını sağlayın. Düğmeyi sıkın.

Testere bıçağı nasıl değiştirilir?

Mil kilitleme düğmesine (4) basın ve verilen anahtarla sıkma vidasını (17) saat yönünün tersine çevirerek gevşetin. Koruyucu kapağı (8) koluyla açın ve bıçağı (10) değiştirin. Pulları sırasına göre yerleştirin ve mili kilitleyerek vidayı saat yönünde sıkın.

Eğim açısı nasıl ayarlanır?

Eğim ayar düğmesini (11) gevşetin. Taban plakasını (6) istenen açıya (0° ila 50°) gelene kadar hareket ettirin. Düğmeyi sıkın.

Paralel kılavuz nasıl kullanılır?

Paralel kılavuzu (15) testere tabanına (6) takın ve kilitleme vidasını (22) sıkın. Genişliği ayarlamak için vidayı gevşetin, kılavuzu istenen mesafeye konumlandırın ve tekrar sıkın.

Temel güvenlik önlemleri nelerdir?

Koruyucu gözlük ve işitme koruyucusu kullanın. Testereyi iki elinizle tutun, ellerinizi asla iş parçasının altına koymayın. Her zaman alt muhafazayı ve yarılma bıçağını kullanın. Bıçağın uygun olduğundan ve kablonun hasarlı olmadığından emin olun.

Geri tepme nasıl önlenir?

Testereyi iki elinizle sıkıca tutun, vücudunuzu bıçağın bir tarafında konumlandırın. Büyük parçaları, kapanmalarını önlemek için destekleyin. İyi bilenmiş bıçaklar kullanın ve yarılma bıçağının doğru ayarlandığından emin olun.

Dairesel testere nasıl bakım yapılır?

Gövdeyi yumuşak bir bezle düzenli olarak temizleyin. Havalandırma yuvaları açık olmalıdır. Ekstra yağlama gerekmez. Gerektiğinde aleti yetkili bir servise kontrol ettirin.

Bu testere ile elektrikli süpürge kullanılabilir mi?

Evet, testere bir toz tahliye ağzına (5) sahiptir. Uyumlu bir elektrikli süpürge bağlayın. Metal kesiminde kıvılcım söndürücü kullanın.

DEWALT D23620K garantisi nedir?

Testere, üretim hatalarına karşı 1 yıl garanti, 30 gün memnuniyet garantisi ve 1 yıl ücretsiz bakım (parça ve işçilik) ile birlikte gelir. Satın alma belgesini saklayın.

Testere güvenli bir şekilde nasıl çalıştırılır ve durdurulur?

Anahtarı kilitlemek/kilidini açmak için kilit/kilit açma düğmesine (2) basın. Çalıştırmak için açma/kapama anahtarına (1) basın. Durdurmak için bırakın; anahtar kazara çalışmayı önlemek için otomatik olarak kilitlenir.

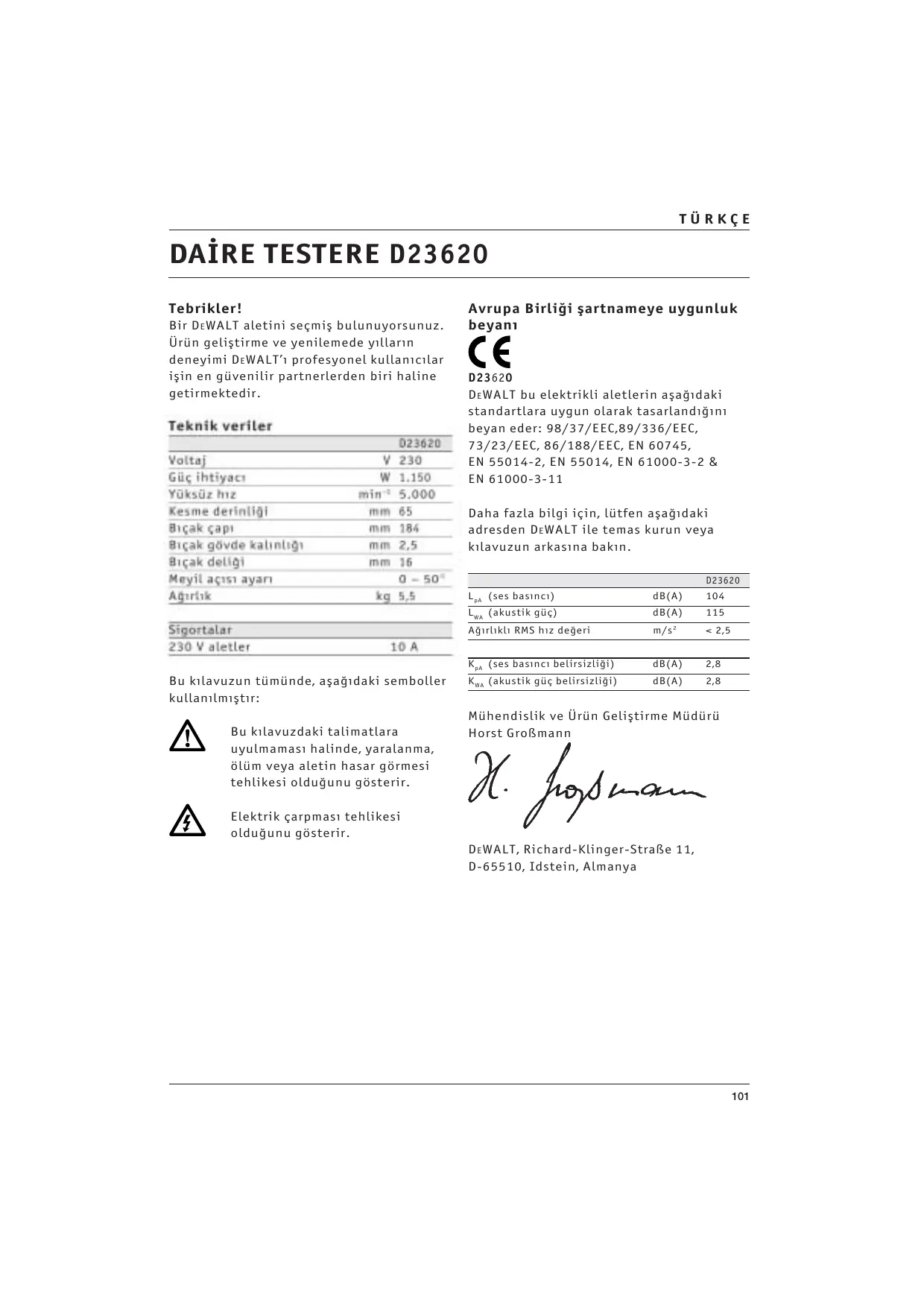

KULLANIM KILAVUZU D23620K DEWALT

Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DEWALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

	D23620
Voltaj	V 230
Güç ihtiyacı	W 1.150
Yüksüz hız	min^-2 5.000
Kesme derinliği	mm 65
Bıçak çapı	mm 184
Bıçak gövde kalınlığı	mm 2,5
Bıçak deliği	mm 16
Meyil açısı ayarı	0 - 50°
Ağırlık	kg 5,5

Sigortalar

230 V aletler

10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Avrupa Birliği şartnameye uygunluk beyanı

D23620

DEWALT bu elektrikli aletlerin aşağıdaki standartlara uygun olarak tasarlandığını beyan eder: 98/37/EEC,89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11

Daha fazla bilgi için, lütfen aşağıdaki adresden DEWALT ile temas kurun veya kılavuzun arkasına bakın.

		D23620
L_pA (ses basıncı)	dB(A)	104
L_WA (akustik güç)	dB(A)	115
Ağırlıklı RMS hız değeri	m/s ^2	< 2,5

K_pA (ses basıncı belirsizliği)	dB(A)	2,8
K_WA (akustik güç belirsizliği)	dB(A)	2,8

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

$$ \chi . f o p s m a n $$

Genel emniyet kuralları Uyarı! Bütün talimatları. Aşağıdaki talimatlara uyulmaması, elektrik çarpmaları yangın ve/veya ağır yaralanmalara neden olabilir. Aşağıda kullanılan «Elektrikli el aleti» kavramı ile akım şebekesine bağlı elektrikli el aletleri (bağlantı kablolu) ve batarya ile çalışan elektrikli el aletleri (bağlantı kablosuz) ifade edilmektedir. BU TALİMATLARI SAKLAYIN.

1 Çalışma alanı
a Çalışma alanını temiz ve düzenli tutun. İş alanındaki düzensizlik ve yetersiz aydınlatma kazalara neden olabilir.
b Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar.
c Elektrikli el aletini çalıştırırken çocukları ve yakında duran kişileri aletten uzaklaştırın. Dikkatinizi dağıtacak herhangi bir şey kontrolü kaybetmenize neden olabilir.

2 Elektrik güvenliği

a Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Elektrikli aletlerle topraklı adaptör fişleri kullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır.

b Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir.

d Kabloyu kendi amacı dışında kullanmayın. Aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir.

e Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

3 Kişisel emniyet

a Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın.

Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir.

b Emniyet donanımını kullanın. Her zaman koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağını toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır.

c Aletinizin kontrolünüz dışında çalışmaması için gerekli önlemleri alın. Prize takmadan önce açma düğmesinin kapalı konumda olmasına dikkat edin. Elektrikli aletlerin parmağınız açma düğmesi üzerinde taşınması veya açık olarak prize takılması kazalara davetiye çıkarır.

d Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

e Öne doğru aşırı eğilmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz.

f Uygun giysileri giyin. Çalışırken çok bol giysiler giymeyin ve takı takmayın. Saçlarınını, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir.

g Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Bu gibi donanımların kullanılması tozlardan gelebilecek tehlikeleri azaltır.

4 Elektrikli el aletleriyle dikkatli çalışmak ve aleti doğru kullanmak.

a Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışısınız.

b Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir.

c Aletin kendinde bir ayarlama yapmadan, aksesuarı değiştirmeden veya aleti elinizden bırakmadan önce fiş i prizden çekin. Bu önlem, aletin kontrolünüz dışında ve istenmeden çalışmasını önler.

d Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın ve aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikelidirler.

e Aletinizin bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır.

f Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

g Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak ve alet tipine özgü kurallara uyarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir.

5 Servis

a Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.

TEHLİKE:

a Ellerinizi kesilen yere ve testere bıçağına yaklaştırmayın. İkinci elinizle ek tutamağı veya motor gövdesini tutun. Her iki elinizde daire testereyi tutarsa, testere bıçağı ellerinizi yaralayamaz.

b İş parçasının altını kavramayın. Koruyucu kapak sizi iş parçası altında sizi testere bıçağından koruyamaz.

c Kesim derinliğini iş parçasının kalınlığına göre ayarlayın. Bıçak dişlerinden bir tam dişten daha azı iş parçasının altında görünmelidir.

d Kesilen iş parçasını hiçbir zaman elinizle tutmayın veya bacağınızın üzerine koymayın. İş parçasını sağlam bir zeminde emniyete alın. Bedenle teması önlemek, testere bıçağının sıkışması veya aletin kontrolünün kaybedilmesinin minimum düzeye indirilmesi açısından iş parçasının iyice tespit edilip sıkılması önemlidir.

e Görünmeyen elektrik kablolarının geçme olasılığı olan yerlerde çalışırken veya testere bıçağı aletin şebeke bağlantısına temas olasılığının bulunduğu durumlarda aleti sadece izolasyonlu tutamaklarından tutun. Elektrik akımı ileten kablolarla temas edilecek olursa metal alet elemanlarına da gerilim geçer ve bu da elektrik çarpmalarına neden olabilir.

f Uzunlamasına kesme yaparken daima bir dayamak veya düz bir kenar kılavuzu kullanın. Bu, kesme hassasiyetini iyileştirir ve testere bıçağının sıkışma olasılığını azaltır.

g Daima doğru büyüklükte ve biçimi bağlama flanşına uygun testere bıçakları kullanın (ağ şeklinde veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçaklar, balanssız çalışır ve aletin kontrol dışına çıkma olasılığını artırır.

h Hiçbir zaman hasarlı testere bıçağı alt besleme diski veya vida kullanmayın. Testere bıçağı alt besleme diski ve vidalar, işletme güvenliğini optimum düzeye getirmek üzere özel olarak tasarlanmış ve üretilmiştir.

Bütün testereler için ek güvenlik talimatları

Geri tepme kuvvetinin nedenleri ve buna karşı alınacak önlemler:

- bir geri tepme kuvveti, takılan, sıkışan veya yanlış doğrultulan bir testere bıçağının beklenmedik reaksiyonudur. Bu durum, aletin kontrolden ve iş parçasından çıkarak kullanıcıya doğru hareket etmesine neden olabilir;

- testere bıçağı kesilen hat içinde takılır veya sıkışırsa, bloke olur. Böyle bir durumda motor kuvveti aleti kullanıcıya doğru geri iter;

- testere bıçağı kesme hattında açılanma yapar veya yanlış doğrultulursa, testere bıçağının arka tarafından dişler iş parçasının üst yüzeyine takılabilir ve bunun sonucunda da testere bıçağı kesme hattından dışarı çıkarak, geriyi doğru kullanıcıya doğru sıçrama yapar.

Bir geri tepme kuvvet, testerenin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan uygun önlemlerle önlenebilir.

a Testereyi iki elinizle birlikte sıkıca tutun ve ellerinizi geri tepme kuvvetini karşılayabilecek konumda tutun. Daima testere bıçağının yan tarafından durun, hiçbir zaman testere bıçağı ile aynı hatta bulunmayın. Geri tepme halinde daire testere geri doğru sıçrar, ancak kullanıcı personel uygun önlemleri almışsa bu geri tepme kuvvetlerini tehlikesiz biçimde karşılayabilir.

b Testere bıçağı sıkışır veya kesme işlemi başka herhangi bir nedenle kesilirse, açma/kapama şalterini bırakın ve testere bıçağı tam duruncaya kadar testereyi malzeme içinde sakince tutun. Testere bıçağı hareket ettiği sürece ve geri tepme kuvveti kendini hissettirdiği sürece hiçbir zaman testereyi iş parçasından dışarı çıkarmayı denemeyin veya geri çekmeyin. Testere bıçağının sıkışma nedenini bulun ve bunu uygun önlemlerle giderin.

c İş parçası içinde bulunan bir testereyi tekrar çalıştırmak isterseniz, testere bıçağını kesme hattında içinde merkezleyin ve testere dişlerinin iş parçasına takılı olup olmadığını kontrol edin. Testere bıçağı sıkışır (bloke olur) ve tekrar çalıştırılacak olursa iş parçasından dışarı çıkabilir veya bir geri tepme kuvvetine neden olabilir.

d Testere bıçağının sıkışıp geri tepme tehlikesi yaratmaması için büyük boyutlu levhaları keserken güvenli bir biçimde destekleyin. Büyük boyutlu levhalar kendi ağırlıkları nedeniyle küklebilir. Bu levhalar her iki yandan, hem kesme hattının yakınından hem de kenardan desteklenmelidir.

e Körelmiş veya hasarlı testere bıçakları kullanmayın. Körelmiş veya yanlış doğrultulmuş testere bıçakları dar kesme hattında büyük bir sürtünme kuvvetinin oluşmasına, testere bıçağının sıkışmasına ve geri tepme kuvvetlerinin oluşmasına neden olurlar.

f Kesme işlemine başlamadan önce kesme derinliği ve kesme hızı ayarlarını tam ve hassas biçimde ayarlayarak tespit edin. Kesme sırasında ayarlar değişecek olursa, testere bıçağı sıkışabilir ve geri tepme kuvveti oluşabilir.

g İçini görmediğiniz bir yerde, örneğin bir duvarda «içten kesme» işlerinde özellikle dikkatli olun. Malzeme içine dalan testere bıçağı görün meyen nesneler nedeniyle bloke olabilir ve geri tepme kuvvetlerine neden olabilir.

Sarkaç bıçak koruması olan testereler için güvenlik talimatları

a Her kullanımdan önce alt koruyucu kapağın kusursuz biçimde kapanıp kapanmadığını kontrol edin. Alt koruyucu kapak serbestçe hareket etmiyorsa ve hemen kapanmıyorsa testereyi kullanmayın. Alt koruyucu kapağı açık konumda iken hiçbir zaman sıkmayın veya yapıştırmayın.

Testere yanlışlıkla yere düşecek olursa, alt koruyucu kapak bükülebilir. Koruyucu kapağı geri çekme kolu ile açın ve serbest hareket edip etmediğini ve bütün kesme açısı ve kesme derinliklerinde ne testere bıçağına ne de diğer parçalara temas edip etmediğini kontrol edin.

b Alt koruyucu kapağın yayını kontrol edin. Eğer alt koruyucu kapak ve yayı kusursuz olarak çalışmıyorsa aletinizi bakıma gönderin. Hasarlı parçalar, yapışkan birikintiler veya talaş birikmeleri alt koruyucu kapağın gecikmeli olarak işlev görmesine neden olur.

c Alt koruyucu kapağı elinizle sadece «malzeme içine dalmalı veya açılı» kesme gibi özel durumlarda açın. Alt koruyucu kapağı geri çekme kolu ile açın ve testere bıçağı malzeme içine girince serbest bırakın. Bütün diğer kesme işlerinde alt koruyucu kapak otomatik olarak çalışmalıdır.

d Alt koruyucu kapak testere bıçağını kapatmadığı sürece testereyi tezgaha veya yere bırakmayın. Korunmayan ve serbest dönüşteki testere bıçağı testereyi kesme yönünün tersine hareket ettirir ve önüne gelen malzemeyi keser. Bu sırada testerenin serbest dönüş süresine dikkat edin.

Yarma kaması olan bütün testereler için ek güvenlik talimatları

a Bu sırada testerenin serbest dönüş süresine dikkat edin. Kesme yaptığınız testere bıçağına uygun yarma kaması kullanın. Yarma kaması testere bıçağı gövdesinden daha kalın, ancak testere bıçağı dişlerinin genişliğinden daha ince olmalıdır.

b Yarma kamasını kullanım kılavuzunda açıklandığı gibi ayarlayın. Yanlış kalınlık, pozisyon ve doğrultma yarma kamasının geri tepme kuvvetini etkin biçimde önlemesine engel olabilir.

c Malzeme içine dalarak kesme işleri dışında daima yarma kamasını kullanın. Malzeme içine dalarak kesme işinden sonra yarma kamasını tekrar monte edin. Yarma kaması malzeme içine dalarak yapılan kesmede zorluk çıkarır ve geri tepme kuvvetinin oluşmasına neden olur.

d Yarma kamasının etkin olabilmesi için kesme hattının içinde bulunmalıdır. Kısa kesme işlerinde yarma kaması geri tepme kuvvetini önlemede etkisizdir.

e Bükülmüş yarma kaması ile testereyi kullanmayın. En küçük bir aksamada koruyucu kapağın kapanması yavaşlar.

Dairesel testereler için ek emniyet kuralları

• Kulak korumalarını takın. Gürültüye karşı koruyucusuz kalma işletme kaybına yol açabilir.
• Tercihen bir toz maskesi kullanın.
• Tavsiye edilenden daha küçük veya büyük çaptaki testere levhalarını kullanmayın. Doğru testere levhası ayarları için teknik verilere başvurun. Sadece bu kılavuzda belirtilen EN 847-1'e uygun bıçakları kullanın.
• Asla törpüleyici kesme çarklarını kullanmayın.

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Daire testere
1 Paralel ızgara
1 Testere bıçağı siperi
1 Kullanım kılavuzu
1 Açılımlı çizim

• Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.
• Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Tanım (şekil A)

D23620 dairesel testereniz profesyonel ahşap ve plastik kesme işleri için tasarlanmıştır.

1 Açma/kapama anahtarı
2 Kapatma kilit düğmesi
3 Ön kol
4 Mil kilidi
5 Toz çekme adaptörü
6 Testere pabucu
7 Yarma kaması
8 Alt siper geri çekme manivelası
9 Alt siper
10 Testere bıçağı
11 Meyil ayar düğmesi
12 Meyil kesimi için işaret
13 Düz kesim için işaret
14 Derinlik ayar düğmesi
15 Paralel ızgara

Elektrik güvenliği

Elektrik motoru, sadece tek voltaja uygun imal edilmiştir. Daima, şebeke voltajının, aletinizin üstünde yazılı olan voltajla aynı olmasına dikkat edin.

DEWALT aletiniz, EN 60745 uyarınca çift yalıtımlıdır, bu nedele topraklanması gerektirmez.

Kablo ya da Fişin değiştirilmesi

Kablo ya da fişi değiştirirken, çıplak bakır tellerin arz ettiği tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, gevşek ve çiplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Voltaj düşmeleri

Ani çekilen akımlar kısa zamanlı voltaj düşmelerine neden olurlar. Uygun olmayan güç sağlama koşullarında diğer ekimpan etkilenebilir.

Eğer güç sağlayıcının sistem empedansı 0,25 Ω'dan düşükse, aksaklık olması ihtimali yoktur.

Montaj ve ayarlar

Montaj ve ayarlardan önce mutlaka aletin fişini çekin.

Kesme derinliği ayarlanması (şekil A & B)

• Derinlik ayar düğmesini (14) gevşetin.
• Doğru kesme derinliğini ayarlamak için tabanı (6) hareket ettirin.
• Derinlik ayar düğmesini (14) sıkıştırın.

Kesimde en iyi sonucu alabilmek için, testere bıçağının kesilen parçadan 3 mm kadar çıkmasını sağlayın (bknz. şekil B).

Meyil ayarı (şekil C)

Meyil açısı 0° - 50° derece arasında ayarlanabilmektedir.

• Meyil ayar düğmesini (11) gevşetin.
• Testere tabanını (6), gösterge istenilen açıyı ölçekte gösterene kadar döndürün.
• Meyil ayar düğmesini (11) sıkıştırın.

90°lik kesimler için taban ayarı (şekil D)

• Testereyi 0^ meyile ayarlayın.
• Manivelayı (8) kullanarak bıçak siperini çekin ve testereyi bıçak tarafına yerleştirin.
• Meyil ayar düğmesini (11) gevşetin.
• 90° ayarı yapabilmek bıçağa ve tabana bir blok yerleştirin.
• Allen anahtarını kullanarak durdurmayı (16) istenildiği.

Testere bıçağının değiştirilmesi (şekil E)

• Bıçak tespit düğmesine (4) basın ve takımdaki İngiliz anahtarınıyla (18) bıçak sıkıştırma vidasını (17) saat yönünün aksine çevirerek sökün.
• Kolu (8) kullanarak alt biçak siperini (9) çekin ve biçağı (10) değiştirin. Rondeleleri (19 & 20) tekrar doğru konumlarına yerleştirin.
• Bıçağın dönüş yönünü kontrol edin.

• Rondeleleri tespit etmek için bıçak sıkıştırma vidasını (17) elle çevirin. Saat yönünde.

• Mili, bıçak durana kadar çevirirken bıçak tespit düğmesine (4) basın.

• İngiliz anahtarınıyla bıçak sıkıştırma vidasını sıkın.

Kesme demirinin ayarlanması (şekil E)

Doğru keski demiri (7) ayarı için bknz. şekil E. Keski demiri aralığını, birçok değiştirdiğinizde ya da mümkün olan her fırsatta ayarlayın.

• Keski demirinin sıkıştırma vidalarına ulaşmak için kesim derinliğini 0 mm'ye ayarlayın.
• Vidalari (21) gevşetin ve kesme demirinin tümünü dışarı çekin.
• Aralığı ayarlayın.
• Vidalari sıkıştırın (tork: 4-5 Nm).

Paralel ızgaranın monte edilmesi ve ayarlanması (şekil F)

Paralel ızgara (15) iş parçasının köşesine paralel kesim için kullanılmaktadır.

Montaj

• Paralel ızgaranın geçmesini sağlamak için kilitleme vidasını (22) gevşetin.
• Paralel ızgarayı (15) şekilde gösterildiği gibi testere pabucuna (6) yerleştirin.
• Kilitleme vidasını (22) sıkıştırın.

Ayarlama

• Kilitleme vidasını (22) gevşetin ve paralel ızgarayı (15) istenen genişlikte ayarlayın.
• Kilitleme vidasını (22) sıkıştırın.

Kullanım talimatları

• Daima güvenlik talimatlarına ve uygulanan kurallara uyun.
• Kesilecek parçanın, sıkıca tespit edilmiş olmasına dikkat edin.
• Alete hafifçe bastırın ve testere bıçağının üzerine yan basınç binmemesine dikkat edin.
• Aşırı yüklemeden kaçının.
• Çok aşınmış bıçaklar kullanmayın.

Testerenizi cep kesimleri için kullanmayın.

Kullanmadan önce:

• Koruyucuların doğru takılıp takılmadığını kontrol edin. Testere bıçağı koruyucusu kapalı konumda olmalıdır.
• Testere bıçağının, bıçak üzerindeki okun yönünde dönüp dönmediğini kontrol edin.

Çalıştırma ve kapatma (şekil A)

Güvenlik nedeniyle aletinizin açma/kapama düğmesi (1) bir güvenlik kilidiyle (2) donatılmıştır.

• Aletin emniyetini açmak için kapatma kilit düğmesine basın.
• Aleti çalıştırmak için, açma/kapama anahtarı (1) basın. Açma/kapama düğmesi bırakıldığında güvenlik kilidi otomatik olarak devreye girer ve makinenin yanlışlıkla çalıştırılmasını önler.

• Testereyi, bıçak kesilecek parçaya da başka bir cisimle temas ederken çalıştırmayın ya da kapatmayın.
• Alet çalışır durumdayken mil kilidini çalıştırmayın.

Aletin tutulması ve kullanılması (şekil A)

• Aleti ana tutma kolundan kavrayın ve ön kolundan (3) tutarak yönlendirin.
• En iyi sonuçları almak için, kesilen parçayı tersyüz edip bir mengeneyle sıkıştırın.
• İşareti (13) kullanarak iş parçası üzerine çizilen hattı takip edin.
• 50°'lik bir meyil açısı olması halinde işareti (12) kullanarak iş parçası üzerine çizilen hattı takip edin.
• Uzatma kablosunu aletin arkasında birlikte götürün.

Toz çekme (şekil A)

Aletinize bir toz emme adaptörü (5) takılmıştır.

- Mümkün olduğu sürece toz emisyonlarıyla ilgili kurallara uygun olarak tasarlanmış bir toz çekme cihazı kullanın.

- Daima, ahşap kesimindeki toz emisyonu ile ilgili yönetmeliklere uygun bir elektrikli vakum emicisi kullanın. Birçok normal elektrik süpürgesinin emme hortumu toz çekme ağzına takılabilmektedir.

Metal keserken uygun kivilcim koruması olmadan bir vakumlu çıkartıcı kullanmayın.

Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

Bakım

DEWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

Yağlama

Elektrikli aletiniz, ek yağlama gerektirmez.

Temizlik

Havalandırma kanallarının temiz ve açık olmasına dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin.

Çevreyi koruma

Ayrı birktirme. Bu ürün normal ev atıkları ile çöpe atılmamalıdır.

DEWALT ürününüz şayet bir gün değiştirilmesi gerekiyor ise, veya bundan böyle sizin için kullanılmayacak ise bu aleti normal ev atıkları ile çöpe atmayın. Bu ürünü ayrı bir birikirme için ayırın.

Kullanılmış ürünlerin ayrıca biriktirilmesi ve paketlenmesi malzemelerin yeniden dönüşümüne ve yeniden kullanımına izin vermektedir.

Yeniden dönüşümü olan malzemelerin yeniden kullanımı, çevre kirliliğini önlenmesine yardım etmekte ve ham maddeye olan talebi indirgemektedir.

Yerel yönetmelikler, yeni bir ürün satın aldığınız zaman, belediye atık bölgelerinde veya perakendeciler tarafından evlerden elektrikli aletlerin ayrı olarak biriktirilmesini sağlayabilir.

DEWALT ürünleri çalışma ömürlerini tamamladıklarında, DEWALT bunların geri kazandırılması ve biriktirilmesi için kolaylıklar sağlamaktadır. Bu hizmetten yararlanmak için lütfen sahip olduğunu ürünü, bunları toplayan yetkili bir tamir servisine götürün.

Bu kılavuzda belirtilen adresteki yerel DEWALT ofisine başvurarak size en yakın yetkili tamir servisinin yerini ögrenebilirsiniz. Ya da, Internet'te DEWALT yetkili tamir servislerinin listesini ve satış sonrası hizmet veren yetkililerin tam detaylarını ögrenebilirsiniz. Bu site: www.2helpU.com adresindedir.

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazı şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ •

Bir yıllık tam garantiye ek olarak, tüm DEWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız. Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun.

Bu garanti aşağıdakileri kapsamaz:

• Aksesuarlar
• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arkasında bulunan uygun telefon numarasını kullanın. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet'de www.2helpU.com adresinden edinebilirsiniz.

ΔΙΣΚΟΠΡΙΟΝΟ D23620

Θερμά συγχαρητήρια!
