| Marque | DEWALT |
| Modèle | D23620K |
| Type de produit | Sega circolare |
| Tension | 230 V |
| Puissance absorbée | 1150 W |
| Vitesse à vide | 5000 min⁻¹ |
| Profondeur de coupe maxi | 65 mm |
| Diamètre de lame | 184 mm |
| Épaisseur de lame | 2,5 mm |
| Alésage | 16 mm |
| Réglage de l'inclinaison | 0 – 50° |
| Poids | 5,5 kg |
| Fusible recommandé | 10 A |
| Niveau de pression acoustique LpA | 104 dB(A) |
| Niveau de puissance acoustique LWA | 115 dB(A) |
| Vibration (accélération) | < 2,5 m/s² |
| Contenu de l'emballage | Sega circolare, guida parallela, chiave per lama, manuale di istruzioni, disegno esploso |
| Fonctions principales | Taglio professionale di legno e plastica, regolazione profondità e inclinazione, guida parallela, aspirazione polvere |
| Entretien | Pulizia regolare, nessuna lubrificazione necessaria, fessure di ventilazione libere |
| Sécurité | Doppio isolamento, interruttore con blocco, carter inferiore, rifenditore, protezione anti-contraccolpo |
| Garantie | 1 anno di garanzia, 30 giorni soddisfazione, 1 anno manutenzione gratuita |
Domande frequenti - D23620K DEWALT
Domande degli utenti su D23620K DEWALT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega circolare in formato PDF gratuitamente! Trova il tuo manuale D23620K - DEWALT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. D23620K del marchio DEWALT.

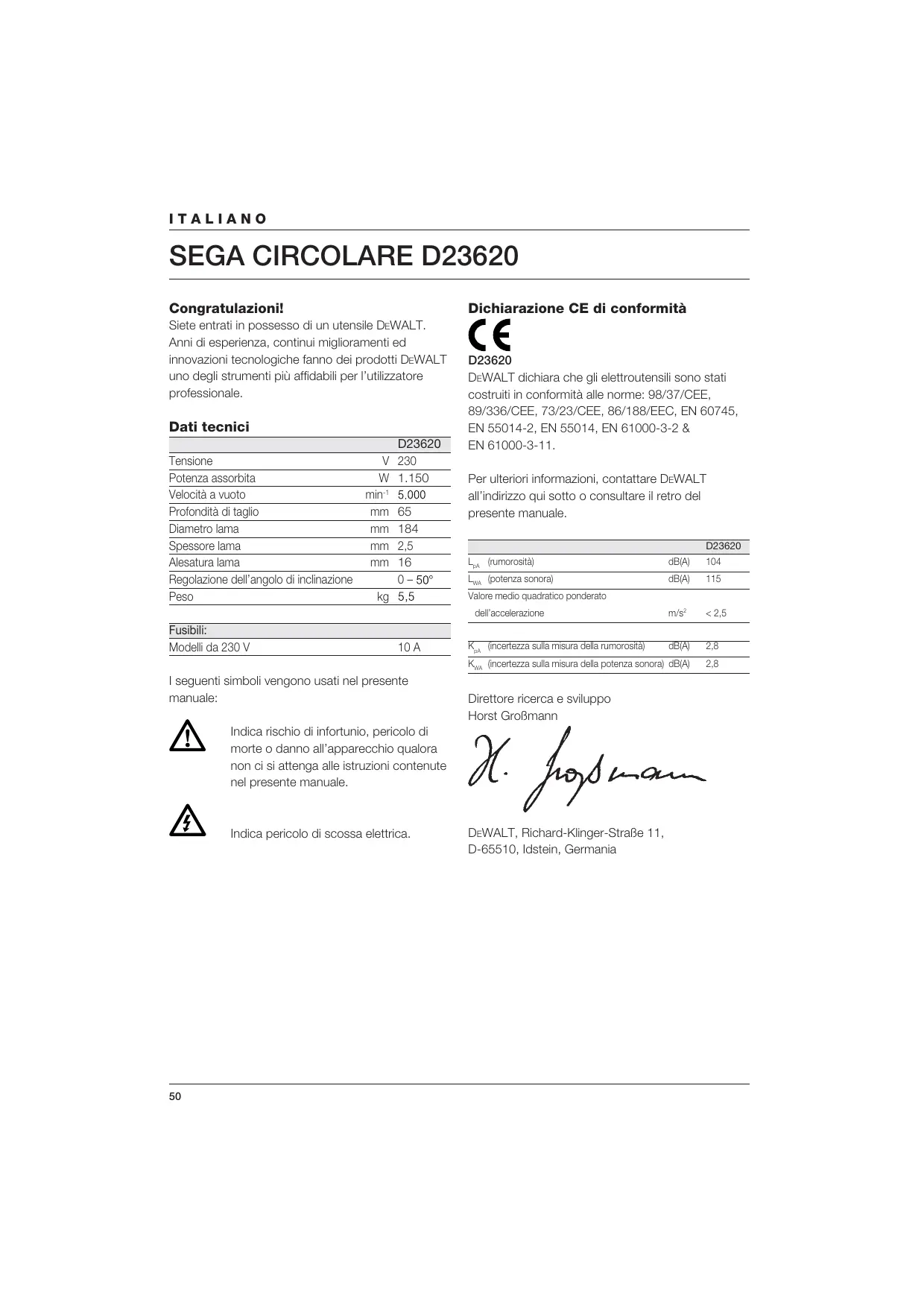

MANUALE UTENTE D23620K DEWALT
Siete entrati in possesso di un utensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DeWALT uno degli strumenti più affidabili per l'utilizzatore professionale.
Dati tecnici
| D23620 | ||
| Tensione | V | 230 |
| Potenza assorbita | W | 1.150 |
| Velocità a vuoto | min^-1 | 5.000 |
| Profondità di taglio | mm | 65 |
| Diametro lama | mm | 184 |
| Spessore lama | mm | 2,5 |
| Alesatura lama | mm | 16 |
| Regolazione dell'angolo di inclinazione | 0 – 50° | |
| Peso | kg | 5,5 |
| Fusibili: | |
| Modelli da 230 V | 10 A |
I seguenti simboli vengono usati nel presente manuale:
Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.
Indica pericolo di scossa elettrica.
Dichiarazione CE di conformità
D23620
DEWALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, 86/188/EEC, EN 60745, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11.
Per ulteriori informazioni, contattare DEWALT all'indirizzo qui sotto o consultare il retro del presente manuale.
| D23620 | ||
| L_pA (rumorosità) | dB(A) | 104 |
| L_WA (potenza sonora) | dB(A) | 115 |
| Valore medio quadratico ponderatodell'accelerazione | m/s ^2 | < 2,5 |
| K_pA (incertezza sulla misura della rumorosità) | dB(A) | 2,8 |
| K_wA (incertezza sulla misura della potenza sonora) | dB(A) | 2,8 |
Direttore ricerca e sviluppo Horst Großmann
$$ \chi_ {\cdot} f o p s m a n $$
Norme generiche di sicurezza
Avvertenza! Leggere tutte le istruzioni.
La mancata osservazione delle presenti istruzioni potrà causare scosse elettriche, incendi e/o infortuni gravi. Il termine «elettroutensile» che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo.
CONSERVARE QUESTE ISTRUZIONI.
1 Area di lavoro
a Mantenere pulita e bene illuminata l'area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti.
b Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi.
c Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita di controllo dell'elettroutensile.
2 Sicurezza elettrica
a La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.
b Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi: Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.
c Riporre gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
d Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.
3 Sicurezza delle persone
a È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione può causare gravi infortuni personali.
b Indossare sempre un equipaggiamento protettivo. Indossare sempre occhiali di sicurezza. Se si avrà cura d'indossare l'equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si ridurrà il rischio di infortuni.
c Evitare l'accensione involontaria dell'elettroutensile. Prima d'inserire la spina nella presa, controllare che l'interruttore sia su Off. Per non esporsi al rischio d'incidenti, non trasportare gli elettroutensili tenendo le dita sull'interruttore oppure, se sono collegati all'alimentazione, con l'interruttore di accensione su On.
d Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione.
Un utensile o una chiave inglese lasciati in un componente mobile dell'elettroutensile potranno causare lesioni.
e Non sporgersi. Restare ben saldi sui piedi e mantenere sempre l'equilibrio. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f Usare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi nei componenti in movimento.
g Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente.
L'impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri.
4 Uso e cura degli elettroutensili
a Non sovraccaricare l'elettroutensile.
Usare l'elettroutensile adatto per il lavoro da eseguire. Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.
b Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.
c Estrarre la spina dalla presa di corrente prima di regolare l'elettroutensile, di sostituire degli accessori o di riporre l'elettroutensile.
Queste precauzioni di sicurezza riducono le possibilità che l'elettroutensile venga messo in funzione inavvertitamente.
d Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni, Gli elettroutensili risultano pericolosi se usati da persone inesperte.
e Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s'inceppino, che non vi siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. Eventuali guasti devono essere riparati prima dell'uso. La scarsa manutenzione causa molti incidenti.
f Mantenere affiliati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affiliati s'inceppano meno frequentemente e sono più facili da manovrare.
g Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità alle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completare. L'impiego degli elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.
5 Riparazioni
a Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo la sicurezza dell'elettroutensile sarà garantita.
Istruzioni di sicurezza valide per tutte le segatrici
PERICOLO:
a Mai avvicinare le mani alla zona operativa e neppure alla lama da taglio. Tenere l'altra mano sull'impugnatura ausiliaria o sul carter del motore. Impugnando la segatrice con entrambe le mani, si evitano tagli alle stesse.
b Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Nella zona al di sotto del pezzo in lavorazione la calotta di protezione non presenta alcuna protezione contro la lama da taglio.
c Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione dovrebbe essere visibile meno della completa altezza del dente.
d Mai tenere con le mani il pezzo in lavorazione che si intende tagliare e neppure appoggiarlo sulla gamba. Assicurare il pezzo in lavorazione su una base di sostegno stabile. Per ridurre al minimo il pericolo di un contatto con il corpo, la possibilità di un blocco della lama da taglio oppure la perdita del controllo, è importante fissare bene il pezzo in lavorazione.
e Eseguendo lavori in cui l'utensile da taglio può entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l'elettroutensile tramite le apposite impugnature isolanti. In caso di contatto con una linea sotto tensione anche le parti metalliche dell'elettroutensile vengono sottoposte a tensione provocando una scossa elettrica.
f In caso di taglio longitudinale utilizzare sempre una battuta oppure una guida angolare diritta. In questo modo è possibile migliorare la precisione del taglio riducendo il pericolo che la lama possa incepparsi.
g Utilizzare sempre lame per segatrici che abbiano la misura corretta ed il foro di montaggio adatto (p.es. a stella oppure rotondo). Lame per segatrici non adatte ai relativi pezzi di montaggio, avranno una rotazione eccentrica causando la perdita di controllo dell'elettroutensile.
h Mai utilizzare rondelle oppure viti per lama da taglio che non dovessero essere in perfetto stato o che non dovessero essere adatte.
Le rondelle e le viti per lama da taglio sono appositamente previste per la vostra segatrice e sono state realizzate per raggiungere ottimali prestazioni e massima sicurezza di utilizzo.
Ulteriori istruzioni di sicurezza valide per tutte le segatrici
Possibili cause ed accorgimenti per impedire un contraccolpo:
- un contraccolpo è la reazione improvvisa provocata da una lama da taglio rimasta agganciata, che si blocca oppure che non è stata regolata correttamente comportando un movimento incontrollato della sega che sbalza dal pezzo in lavorazione e si sposta in direzione dell'operatore;
- quando la lama da taglio rimane agganciata oppure si inceppa nella fessura del taglio che si restringe, si provoca un blocco e la potenza del motore fa balzare la macchina indietro in direzione dell'operatore;
- qualora la lama si piegasse o si disallineasse durante il taglio, i denti del bordo posteriore della lama potrebbero rimanere piantati nella superficie superiore del pezzo in lavorazione facendo uscire la lama dalla tacca e causandone un salto all'indietro in direzione dell'operatore.
Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure di sicurezza adatte come dalla descrizione che segue.
a Tenere la sega ben ferma afferrandola con entrambe le mani e portare le braccia in una posizione che permetta di resistere bene alla forza dei contraccolpi. Tenere sempre una posizione laterale rispetto alla lama da taglio e mai mettere la lama da taglio in linea con il proprio corpo. In caso di un contraccolpo la sega circolare può balzare all'indietro; comunque, prendendo delle misure adatte l'operatore può essere in grado di controllare il contraccolpo.
b Nel caso in cui la lama da taglio dovesse incepparsi oppure per un qualunque altro motivo l'operazione di taglio con la segatrice dovesse essere interrotta, rilasciare l'interruttore di avvio/arresto e tenere la segatrice in posizione nel materiale fino a quando la lama da taglio non si sarà fermata completamente. Non tentare mai di togliere la segatrice dal pezzo in lavorazione e neppure tirarla all'indietro fintanto che la lama da taglio si muove oppure se ancora sussiste la possibilità di un contraccolpo. Individuare la possibile causa del blocco della lama da taglio ed eliminarla attraverso interventi adatti.
c Volendo avviare nuovamente una segatrice che ancora si trova nel pezzo in lavorazione, centrare la lama nella fessura del taglio ed accertarsi che la dentatura della segatrice non sia rimasta agganciata nel pezzo in lavorazione. Una lama da taglio inceppata può balzare fuori dal pezzo in lavorazione oppure provocare un contraccolpo nel momento in cui si avvia nuovamente la segatrice.
d Per ridurre al minimo il rischio di blocco della lama da taglio e di contraccolpi, assicurare bene i pannelli di grandi dimensioni, che tendono a piegarsi sotto il proprio peso. Sotto tali pannelli, è necessario inserire da entrambi i lati dei supporti idonei, sia lungo la linea di taglio che lungo i bordi.
e Non utilizzare mai lame per segatrice che non siano più affiliate oppure il cui stato generale non dovesse essere più perfetto. Lame per segatrice non più affiliate oppure deformate implicano un maggiore attrito nella fessura del taglio aumentando il pericolo di blocchi e di contraccolpi della lama da taglio.
f Prima di eseguire l'operazione di taglio, determinare la profondità e l'angolatura del taglio. Se durante l'operazione di taglio si modificano le registrazioni è possibile che la lama da taglio si blocchi e che si abbia un contraccolpo.
g Si prega di operare con particolare attenzione quando si è in procinto di eseguire un «taglio dal centro» in una zona nascosta come potrebbe per esempio essere una parete.
La lama da taglio che inizia il taglio su oggetti nascosti può bloccarsi e provocare un contraccolpo.
Istruzioni di sicurezza per seghe con paralama
a Prima di ogni intervento operativo accertarsi che la calotta di protezione inferiore chiuda perfettamente. Non utilizzare la segatrice qualora la calotta di protezione inferiore non si muovesse liberamente e non si chiudesse immediatamente. Mai bloccare oppure legare la calotta di protezione inferiore in posizione aperta. Se la segatrice dovesse accidentalmente cadere a terra è possibile che la calotta di protezione inferiore subisca una deformazione. Operando con la leva di ritorno, aprire la calotta di protezione ed accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né la lama né nessun altro pezzo.
b Controllare il funzionamento della molla per la calotta di protezione inferiore. Qualora la calotta di protezione e la molla non dovessero funzionare correttamente, sottoporre l'elettroutensile ad un servizio di manutenzione prima di utilizzarlo. Componenti danneggiati, depositi di sporcizia appiccicosi oppure accumuli di trucioli comportano una riduzione della funzionalità della calotta inferiore di protezione.
c Aprire manualmente la calotta inferiore di protezione solo in caso di tagli particolari come potrebbero essere «tagli dal centro e tagli ad angolo». Aprire la calotta inferiore di protezione mediante la leva di ritorno e rilasciarla non appena la lama da taglio sarà penetrata nel pezzo in lavorazione. Nel caso di ogni altra operazione di taglio la calotta inferiore di protezione deve funzionare automaticamente.
d Non appoggiare la segatrice sul banco da lavoro oppure sul pavimento se la calotta inferiore di protezione non copre completamente la lama da taglio. Una lama da taglio non protetta ed ancora in fase di arresto sposta la segatrice in senso contrario a quello della direzione di taglio e taglia tutto quello che incontra. Tenere quindi sempre in considerazione la fase di arresto della segatrice.
Ulteriori istruzioni di sicurezza per tutti i tipi di segatrici con coltello fenditore.
a Utilizzare un coltello fenditore che sia adatto alla lama da taglio impiegata. Lo spessore del coltello fenditore deve essere maggiore dello spessore della lama originale della lama da taglio ma minore della larghezza del dente della lama da taglio.
b Regolare il coltello fenditore operando secondo le descrizioni contenute nel Manuale di istruzioni per l'uso. Uno spessore, una posizione ed un allineamento non conformi possono rendere inefficace il coltello fenditore nel prevenire i contraccolpi.
c Utilizzare sempre il coltello fenditore, tranne che in caso di tagli dal centro. Dopo un taglio dal centro montare di nuovo il coltello fenditore. In caso di tagli dal centro il coltello fenditore disturba e può provocare un contraccolpo.
d Perché il coltello fenditore possa funzionare correttamente è necessario che si trovi nella fessura del taglio. In caso di tagli corti il coltello fenditore è inefficace ai fini di evitare un contraccolpo.
e Mai azionare la segatrice con un coltello fenditore deformato. Una piccola interferenza può già ridurre il funzionamento della calotta di protezione.
Ulteriori istruzioni di sicurezza per le seghe circolari
- Indossare protezioni acustiche. L'esposizione al rumore può causare la perdita dell'udito.
- È preferibile indossare una maschera anti-polvere.
- Non utilizzare lame di diametro maggiore o minore rispetto a quello consigliato. Per il tipo di lama indicato fare riferimento ai dati tecnici. Utilizzare unicamente le lame specificate nel presente manuale, conformi alla normativa EN-847-1.
• Non impiegare dischi da taglio abrasivi.
Contenuto dell'imballo
L'imballo comprende:
1 Sega circolare
1 Squadra laterale
1 Chiave per la lama della sega
1 Manuale istruzione
1 Disegno esploso
- Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
- Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.
Descrizione (fig. A)
La sega circolare D23620 è stata concepita per lavorazioni professionali su legno e plastica.
1 Interruttore acceso/spento
2 Pulsante blocco interruttore
3 Impugnatura anteriore
4 Blocca-albero
5 Bocchetta per l'aspirazione delle polveri
6 Scarpa della sega
7 Coltello fenditore
8 Leva di azionamento della calotta di protezione inferiore
9 Protezione inferiore
10 Lama
11 Manopola di regolazione inclinazione
12 Indicatore per taglio inclinato
13 Indicatore per taglio rettilineo
14 Manopola di regolazione profondità
15 Squadra laterale
Norme di sicurezza elettrica
Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.
Il Vostro utensile DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60745, perciò non è richiesta la messa a terra.
Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I
(messa a terra) - utensili elettrici Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.
Sostituzione del cavo o della spina
Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.
Impiego di una prolunga
In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm². Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.
Cadute di voltaggio
Le correnti di entrata causano cadute di voltaggio di breve durata. In condizioni sfavorevoli di alimentazione elettrica, altre attrezzature possono venir coinvolte.
Se il sistema d'impedanza della fonte di alimentazione è inferiore a 0,25 Ω, non è probabile che accadano perturbazioni.
Assemblaggio e regolazione
Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.
Regolazione della profondità di taglio (fig. A & B)
- Allentare la manopola di regolazione della profondità (14).
- Spostare la piastra d'appoggio (6) per poter ottenere la corretta profondità di taglio.
• Stringere la manopola (14).
Per ottenere risultati ottimali, far sporgere la lama dal pezzo di circa 3 mm (vedere dettaglio nella figura B).
Regolazione dell'inclinazione (fig. C)
L'angolo d'inclinazione è regolabile tra 0° e 50°.
- Allentare la manopola di regolazione dell'inclinazione (11).
- Fissare l'angolo d'inclinazione inclinando la piastra d'appoggio (6) finché il contrassegno non indica l'angolo desiderato sull'apposita scala.
• Stringere la manopola (11).
Regolazione della piastra d'appoggio per tagli a 90° (fig. D)
- Regolare la sega circolare con angolo d'inclinazione 0°.
- Portare indietro la protezione della lama con la leva (8) e posizionare la sega sul fianco della lama.
- Allentare la manopola di regolazione dell'inclinazione (11).
- Posizionare una squadra contro la lama e la piastra d'appoggio per regolare l'angolo a 90°.
- Regolare il finecorsa (16) con l'ausilio di una chiave per frugole.
Sostituzione della lama (fig. E)
- Innestare il pulsante di bloccaggio della lama (4) e svitare la vite di fissaggio della lama (17) ruotandola in senso antiorario con la chiave (18) fornita insieme all'elettroutensile.
- Portare indietro la protezione inferiore della lama (9) con l'azionamento (8) e sostituire la lama (10). Rimontare le rondelle (19 & 20) nella posizione corretta.
- Verificare il senso di rotazione della lama.
- Avvitare a mano la vite di fissaggio della lama (17) per tenere la rondella in posizione. Ruotare in senso orario.
- Premere il pulsante di bloccaggio della lama (4) ruotando l'alberino finché la lama non gira più.
- Con la chiave serrare a fondo la vite di fissaggio della lama.
Regolazione coltello apritaglio (fig. E)
Per la corretta regolazione del coltello fenditore (7), fare riferimento all'ingrandimento parziale della figura E. Regolare il gioco del coltello fenditore in occasione della sostituzione della lama della sega o quando richiesto.
- Regolare la profondità di taglio a 0 mm per poter accedere alle viti di bloccaggio del coltello fenditore.
- Allentare le viti (21) ed estrarre il coltello fenditore fino alla lunghezza massima.
- Regolare il gioco.
• Stringere le viti (torsione: 4-5 Nm).
Montaggio e regolazione della guida parallela (fig. F)
La guida parallela (15) viene utilizzata per tagli paralleli al bordo del pezzo in lavorazione.
Montaggio
- Allentare la vite di bloccaggio (22) per consentire il passaggio della guida parallela.
- Inserire la guida parallela (15) nella base della sega (6) come illustrato.
- Serrate la vite di bloccaggio (22).
Regolazione
- Allentare la vite di bloccaggio (22) e posizionare la guida parallela (15) alla larghezza desiderata.
- Serrate la vite di bloccaggio (22).
Istruzioni per l'uso
- Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Fissare il pezzo in lavorazione. - Applicare all'utensile esclusivamente pressioni di leggera entità, e non esercitare pressione laterale sulla lama della sega.
- Evitare sovraccarichi.
• Non utilizzare lame troppo usurate.
Non utilizzare la sega per tagli a scavare.
Prima del funzionamento:
- Accertarsi che le protezioni siano installate correttamente. Il riparo lama della sega deve essere in posizione chiusa.
- Assicurarsi che la lama ruoti nella direzione delle frecce presenti sulla lama stessa.
Accensione e spegnimento (fig. A)
Per motivi di sicurezza, l'interruttore di on/off (1) dell'elettroutensile è dotato di un pulsante di blocco interruttore (2).
- Premere il pulsante blocco interruttore per sbloccare l'utensile.
- Per avviare l'utensile, premere l'interruttore acceso/spento (1). Non appena l'interruttore di on/off viene rilasciato, il pulsante di blocco interruttore entra automaticamente in funzione per evitare la partenza accidentale dell'utensile.
- Non accendere o spegnere l'elettroutensile quando la lama tocca il pezzo o altri oggetti.
- Non agire sul blocco dell'alberino quando l'elettroutensile è in funzione.
Impugnatura e uso della sega (fig. A)
- Sostenere l'elettroutensile mediante l'impugnatura principale e quella anteriore (3) per guidarlo in maniera corretta.
- Dato che il taglio è più regolare sul lato in cui la lama lascia il pezzo, fissarlo con la parte posteriore rivolta verso la lama.
- Seguire la linea disegnata sul pezzo in lavorazione utilizzando l'indicatore (13).
- In caso di un angolo inclinato a 50° seguire la linea disegnata sul pezzo in lavorazione utilizzando l'indicatore (12).
- Mantenere il cavo di alimentazione distante dal taglio allineandolo al retro dell'elettroutensile.
Aspirazione polveri (fig. A)
L'elettroutensile è dotato di un'uscita per l'aspirazione delle polveri (5).
- Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri.
- Durante le operazioni di segatura del legno, impiegare esclusivamente aspiratori di polveri conformi alle direttive pertinenti relative alle emissioni di polveri. I flessibili della maggior parte degli aspirapolvere più diffusi si innestano direttamente nella bocchetta per l'aspirazione delle polveri.
Nel tagliare metalli non utilizzare l'aspiratore in assenza di un'adeguata protezione parascintille.
Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.
Manutenzione
Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.
Lubrificazione
Il Vostro elettroutensile non richiede lubrificazione addizionale.
Pulitura
Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.
Protezione dell'ambiente
Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.
Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.
La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.
In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.
DEWALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti DEWALT che hanno esaurito la loro durata in servizio. Per utilizzarlo, è sufficiente rendere il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.
Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede D≡WALT locale, presso il recapito indicato in questo manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati D≡WALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina: www.2helpU.com
GARANZIA
• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •
Se non siete completamente soddisfatti delle prestazioni del vostro utensile DeWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.
• MANUTENZIONE GRATUITA PER UN ANNO •
L'eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.
• GARANZIA TOTALE DI UN ANNO •
Se il vostro prodotto DeWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:
- Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
- Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
- Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.
Contattare la Sede Centrale DeWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DeWALT, completo di dettagli sul servizio assistenza post-vendita.
