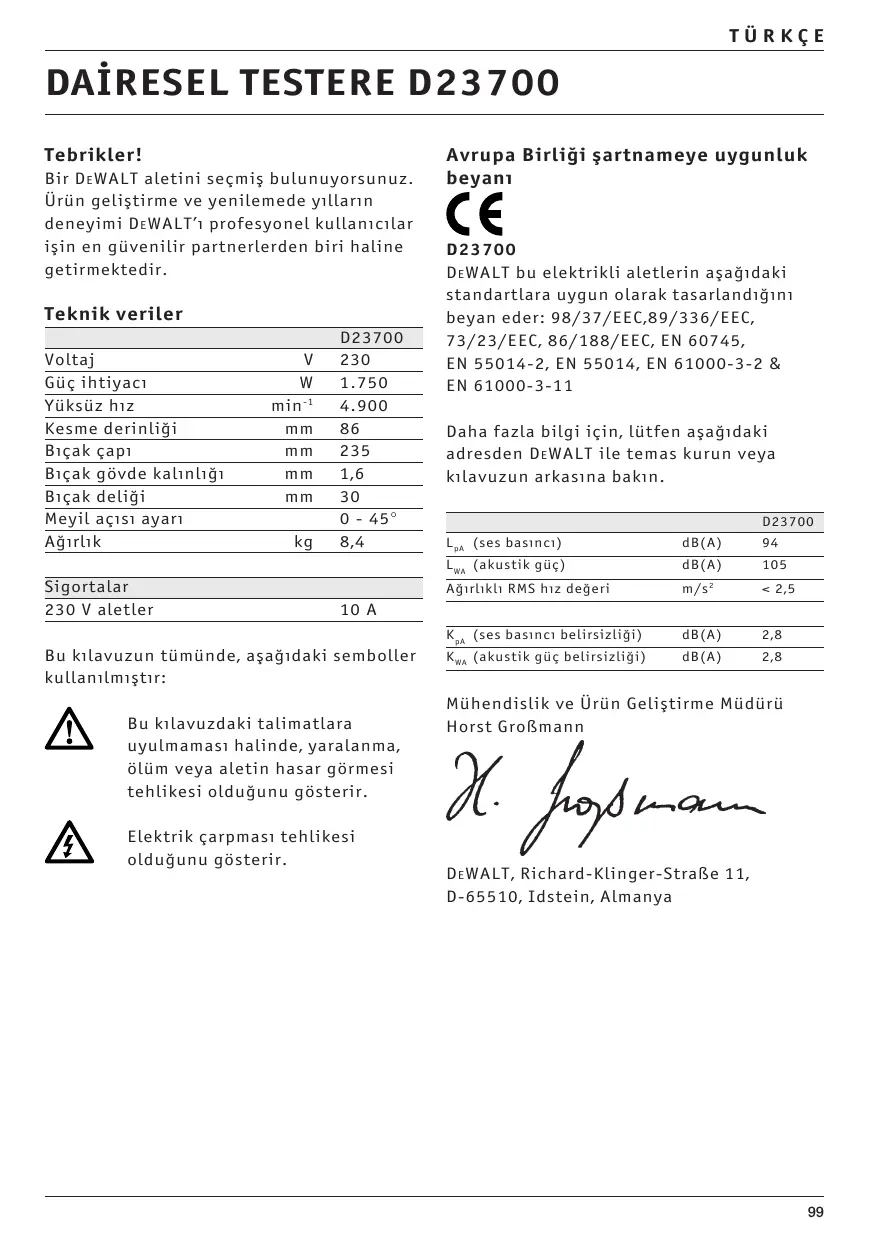

KULLANIM KILAVUZU D23700 DEWALT

Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DEWALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

		D23700
Voltaj	V	230
Güç ihtiyacı	W	1.750
Yüksüz hız	min^-1	4.900
Kesme derinliği	mm	86
Bıçak çapı	mm	235
Bıçak gövde kalınlığı	mm	1,6
Bıçak deliği	mm	30
Meyil açısı ayarı		0 - 45°
Ağırlık	kg	8,4
Sigortalar
230 V aletler		10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Avrupa Birliği şartnameye uygunluk beyanı

D23700

DEWALT bu elektrikli aletlerin aşağıdaki standartlara uygun olarak tasarlandığını beyan eder: 98/37/EEC,89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11

Daha fazla bilgi için, lütfen aşağıdaki adresden DEWALT ile temas kurun veya kılavuzun arkasına bakın.

		D23700
L_pA (ses basıncı)	dB(A)	94
L_WA (akustik güç)	dB(A)	105
Ağırlıklı RMS hız değeri	m/ s^2	< 2,5
K_pA (ses basıncı belirsizliği)	dB(A)	2,8
K_WA (akustik güç belirsizliği)	dB(A)	2,8

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

$$ \chi . f o p s m a n $$

Genel emniyet kuralları Uyarı! Bütün talimatları okuyun. Aşağıdaki talimatlara uyulmaması, elektrik çarpmaları yangın ve/veya ağır yaralanmalara neden olabilir. Aşağıda kullanılan „Elektrikli el aleti“ kavramı ile akım şebekesine bağlı elektrikli el aletleri (bağlantı kablolu) ve batarya ile çalışan elektrikli el aletleri (bağlantı kablosuz) ifade edilmektedir. BU GÜVENLİK TALİMATINI GÜVENLİ BİR YERDE İYİ BİR BİÇİMDE SAKLAYIN.

1 Çalışma yeri
a Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik ve yetersiz aydınlatma kazalara neden olabilir.
b Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kivılcımlar çıkarırlar.
c Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2 Elektriksel güvenlik

a Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır.
b Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.
c Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir.

d Kabloyu kendi amacı dışında kullanmayın. Aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir.

e Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

3 Kişilerin güvenliği

a Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir.
b Kişisel korunma donanımları kullanın. Her zaman koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağını toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır.
c Aletinizin kontrolünüz dışında çalışmaması için gerekli önlemleri alın. Prize takmadan önce açma düğmesinin kapalı konumda olmasına dikkat edin. Elektrikli aletlerin parmağınız açma düğmesi üzerinde taşınması veya açık olarak prize takılması kazalara davetiye çıkarır.
d Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

e Öne doğru aşırı eğilmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz.

f Uygun iş giysileri giyin. Çalışırken çok bol giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir.

g Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Bu gibi donanımların kullanılması tozlardan gelebilecek tehlikeleri azaltır.

4 Elektrikli el aletleriyle dikkatli çalışmak ve aleti doğru kullanmak

a Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışısınız.

b Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir.

c Aletin kendinde bir ayarlama yapmadan, aksesuarı değiştirmeden veya aleti elinizden bırakmadan önce fişi prizden çekin. Bu önlem, aletin kontrolünüz dışında ve istenmeden çalışmasını önler.

d Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler.

e Aletinizin bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır.

f Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

g Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak ve alet tipine özgü kurallara uyarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir.

5 Servis

a Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.

Bütün testereler için güvenlik talimatları

TEHLİKE:

a Ellerinizi kesilen yere ve testere bıçağına yaklaştırmayın. İkinci elinizle ek tutamağı veya motor gövdesini tutun. Her iki elinizde daire testereyi tutarsa, testere bıçağı ellerinizi yaralayamaz.

b İş parçasının altını kavramayın. Koruyucu kapak sizi iş parçası altında sizi testere bıçağından koruyamaz.

c Kesim derinliğini iş parçasının kalınlığına göre ayarlayın. Bıçak dişlerinden bir tam dişten daha azı iş parçasının altında görünmelidir.

d Kesilen iş parçasını hiçbir zaman elinizle tutmayın veya bacağınızın üzerine koymayın. İş parçasını sağlam bir zeminde emniyete alın. Bedenle teması önlemek, testere bıçağının sıkışması veya aletin kontrolünün kaybedilmesinin minimum düzeye indirilmesi açısından iş parçasının iyice tespit edilip sıkılması önemlidir.

e Görünmeyen elektrik kablolarının geçme olasılığı olan yerlerde çalışırken veya testere bıçağı aletin şebeke bağlantısına temas olasılığının bulunduğu durumlarda aleti sadece izolasyonlu tutamaklarından tutun. Elektrik akımı ileten kablolarla temas edilecek olursa metal alet elemanlarına da gerilim geçer ve bu da elektrik çarpmalarına neden olabilir.

f Uzunlamasına kesme yaparken daima bir dayamak veya düz bir kenar kılavuzu kullanın. Bu, kesme hassasiyetini iyileştirir ve testere bıçağının sıkışma olasılığını azaltır.

g Daima doğru büyüklükte ve biçimi bağlama flanşına uygun testere bıçakları kullanın (ağ şeklinde veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçaklar, balanssız çalışır ve aletin kontrol dışına çıkma olasılığını artırır.

h Hiçbir zaman hasarlı testere bıçağı alt besleme diski veya vida kullanmayın. Testere bıçağı alt besleme diski ve vidalar, işletme güvenliğini optimum düzeye getirmek üzere özel olarak tasarlanmış ve üretilmiştir.

Bütün testereler için ek güvenlik talimatları

Geri tepme kuvvetinin nedenleri ve buna karşı alınacak önlemler:

- bir geri tepme kuvveti, takılan, sıkışan veya yanlış doğrultulan bir testere bıçağının beklenmedik reaksiyonudur. Bu durum, aletin kontrolden ve iş parçasından çıkarak kullanıcıya doğru hareket etmesine neden olabilir;

- testere bıçağı kesilen hat içinde takılır veya sıkışırsa, bloke olur. Böyle bir durumda motor kuvveti aleti kullanıcıya doğru geri iter;

- testere bıçağı kesme hattında açılanma yapar veya yanlış doğrultulursa, testere bıçağının arka tarafından dişler iş parçasının üst yüzeyine takılabilir ve bunun sonucunda da testere bıçağı kesme hattından dışarı çıkarak, geriyi doğru kullanıcıya doğru sıçrama yapar.

Bir geri tepme kuvvet, testerenin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan uygun önlemlerle önlenebilir.

a Testereyi iki elinizle birlikte sıkıca tutun ve ellerinizi geri tepme kuvvetini karşılayabilecek konumda tutun. Daima testere bıçağının yan tarafından durun, hiçbir zaman testere bıçağı ile aynı hatta bulunmayın. Geri tepme halinde daire testere geri doğru sıçrar, ancak kullanıcı personel uygun önlemleri almışsa bu geri tepme kuvvetlerini tehlikesiz biçimde karşılayabilir.

b Testere bıçağı sıkışır veya kesme işlemi başka herhangi bir nedenle kesilirse, açma/kapama şalterini bırakın ve testere bıçağı tam duruncaya kadar testereyi malzeme içinde sakince tutun. Testere bıçağı hareket ettiği sürece ve geri tepme kuvveti kendini hissettirdiği sürece hiçbir zaman testereyi iş parçasından dışarı çıkarmayı denemeyin veya geri çekmeyin. Testere bıçağının sıkışma nedenini bulun ve bunu uygun önlemlerle giderin.

c İş parçası içinde bulunan bir testereyi tekrar çalıştırmak isterseniz, testere bıçağını kesme hattında içinde merkezleyin ve testere dişlerinin iş parçasına takılı olup olmadığını kontrol edin. Testere bıçağı sıkışır (bloke olur) ve tekrar çalıştırılacak olursa iş parçasından dışarı çıkabilir veya bir geri tepme kuvvetine neden olabilir.

d Testere bıçağının sıkışıp geri tepme tehlikesi yaratmaması için büyük boyutlu levhaları keserken güvenli bir biçimde destekleyin. Büyük boyutlu levhalar kendi ağırlıkları nedeniyle yükülebilir. Bu levhalar her iki yandan, hem kesme hattının yakınından hem de kenardan desteklenmelidir.

e Körelmiş veya hasarlı testere bıçakları kullanmayın. Körelmiş veya yanlış doğrultulmuş testere bıçakları dar kesme hattında büyük bir sürtünme kuvvetinin oluşmasına, testere bıçağının sıkışmasına ve geri tepme kuvvetlerinin oluşmasına neden olurlar.

f Kesme işlemine başlamadan önce kesme derinliği ve kesme hızı ayarlarını tam ve hassas biçimde ayarlayarak tespit edin. Kesme sırasında ayarlar değişcek olursa, testere bıçağı sıkışabilir ve geri tepme kuvveti oluşabilir.

g İçini görmediğiniz bir yerde, örneğin bir duvarda „içten kesme“ işlerinde özellikle dikkatli olun. Malzeme içine dalan testere bıçağı görün meyen nesneler nedeniyle bloke olabilir ve geri tepme kuvvetlerine neden olabilir.

Sarkaç bıçak koruması olan testereler için güvenlik talimatları

a Her kullanımdan önce alt koruyucu kapağın kusursuz biçimde kapanıp kapanmadığını kontrol edin. Alt koruyucu kapak serbestçe hareket etmiyorsa ve hemen kapanmıyorsa testereyi kullanmayın. Alt koruyucu kapağı açık konumda iken hiçbir zaman sıkmayın veya yapıştırmayın.

Testere yanlışlıkla yere düşecek olursa, alt koruyucu kapak bükülebilir. Koruyucu kapağı geri çekme kolu ile açın ve serbest hareket edip etmediğini ve bütün kesme açısı ve kesme derinliklerinde ne testere bıçağına ne de diğer parçalara temas edip etmediğini kontrol edin.

b Alt koruyucu kapağın yayını kontrol edin. Eğer alt koruyucu kapak ve yayı kusursuz olarak çalışmıyorsa aletinizi bakıma gönderin. Hasarlı parçalar, yapışkan birikintiler veya talaş birikmeleri alt koruyucu kapağın gecikmeli olarak işlev görmesine neden olur.

c Alt koruyucu kapağı elinizle sadece „malzeme içine dalmalı veya açılı” kesme gibi özel durumlarda açın. Alt koruyucu kapağı geri çekme kolu ile açın ve testere bıçağı malzeme içine girince serbest bırakın. Bütün diğer kesme işlerinde alt koruyucu kapak otomatik olarak çalışmalıdır.

d Alt koruyucu kapak testere bıçağını kapatmadığı sürece testereyi tezgaha veya yere bırakmayın. Korunmayan ve serbest dönüşteki testere bıçağı testereyi kesme yönünün tersine hareket ettirir ve önüne gelen malzemeyi keser. Bu sırada testerenin serbest dönüş süresine dikkat edin.

Yarma kaması olan bütün testereler için ek güvenlik talimatları

a Bu sırada testerenin serbest dönüş süresine dikkat edin. Kesme yaptığınız testere bıçağına uygun yarma kaması kullanın. Yarma kaması testere bıçağı gövdesinden daha kalın, ancak testere bıçağı dişlerinin genişliğinden daha ince olmalıdır.

b Yarma kamasını kullanım kılavuzunda açıklandığı gibi ayarlayın. Yanlış kalınlık, pozisyon ve doğrultma yarma kamasının geri tepme kuvvetini etkin biçimde önlemesine engel olabilir.

c Malzeme içine dalarak kesme işleri dışında daima yarma kamasını kullanın. Malzeme içine dalarak kesme işinden sonra yarma kamasını tekrar monte edin. Yarma kaması malzeme içine dalarak yapılan kesmede zorluk çıkarır ve geri tepme kuvvetinin oluşmasına neden olur.
d Yarma kamasının etkin olabilmesi için kesme hattının içinde bulunmalıdır.

Kısa kesme işlerinde yarma kaması geri tepme kuvvetini önlemede etkisizdir.

e Bükülmüş yarma kaması ile testereyi kullanmayın. En küçük bir aksamada koruyucu kapağın kapanması yavaşlar.

Dairesel testereler için ek emniyet kuralları

• Kulak korumalarını takın. Gürültüye karşı koruyucusuz kalma işletme kaybına yol açabilir.
• Tercihen bir toz maskesi kullanın.
• Tavsiye edilenden daha küçük veya büyük çaptaki testere levhalarını kullanmayın. Doğru testere levhası ayarları için teknik verilere başvurun. Sadece bu kılavuzda belirtilen EN 847-1'e uygun bıçakları kullanın.
• Asla törpüleyici kesme çarklarını kullanmayın.

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Dairesel testere
1 Paralel ızgara
1 Testere bıçağı siperi
1 Kullanım kılavuzu
1 Açılımlı çizim

- Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.

- Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Tanım (şekil A)

D23700 dairesel testereniz profesyonel ahşap ve plastik kesme işleri için tasarlanmıştır. Törpüleyici kesim çarkları metal ve taş kesmek için mevcuttur.

1 Açma/kapama anahtarı
2 Kapatma kilit düğmesi
3 Ön kol
4 Mil kilidi
5 Toz çekme adaptörü
6 Testere pabucu
7 Yarma bıçağı
9 Alt siper

8 Alt siper geri çekme manivelası

10 Testere bıçağı

11 Meyil ayar düğmesi

12 Meyil kesimi için işaret

13 Düz kesim için işaret

14 Derinlik ayar düğmesi

15 Paralel ızgara

Elektrik güvenliği

Elektrik motoru, sadece tek voltaja uygun imal edilmiştir. Daima, şebeke voltajının, aletinizin üstünde yazılı olan voltajla aynı olmasına dikkat edin.

DEWALT aletiniz, EN 60745 uyarınca çift yalıtımlıdır, bu nedele topraklanması gerektirmez.

Kablo ya da Fişin değiştirilmesi

Kablo ya da fişi değiştirirken, çıplak bakır tellerin arz ettiği tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, gevşek ve çiplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Voltaj düşmeleri

Ani çekilen akımlar kısa zamanlı voltaj düşmelerine neden olurlar. Uygun olmayan güç sağlama koşullarında diğer ekimpan etkilenebilir.

Eğer güç sağlayıcının sistem empedansı 0,25 Ω'dan düşükse, aksaklık olması ihtimali yoktur.

Montaj ve ayarlar

Montaj ve ayarlardan önce mutlaka aletin fişini çekin.

Kesme derinliği ayarlanması (şekil A & B)

• Derinlik ayar düğmesini (14) gevşetin.
• Doğru kesme derinliğini ayarlamak için tabanı (6) hareket ettirin.
• Derinlik ayar düğmesini (14) sıkıştırın.

Kesimde en iyi sonucu alabilmek için, testere bıçağının kesilen parçadan 3 mm kadar çıkmasını sağlayın (bknz. şekil B).

Meyil ayarı (şekil C)

Meyil açısı 0° - 45° derece arasında ayarlanabilmektedir.

• Meyil ayar düğmesini (11) gevşetin.
• Testere tabanını (6), gösterge istenilen açıyı ölçekte gösterene kadar döndürün.
• Meyil ayar düğmesini (11) sıkıştırın.

90°lik kesimler için taban ayarı (şekil D)

• Testereyi 0^ meyile ayarlayın.
• Manivelayı (8) kullanarak bıçak siperini çekin ve testereyi bıçak tarafına yerleştirin.
• Meyil ayar düğmesini (11) gevşetin.

• 90° ayarı yapabilmek bıçağa ve tabana bir blok yerleştirin.

• Durdurma (15) vidasını (14) gevşetin.

• Durdurmayı (15) istenildiği gibi ayarlayın.
• Vidayı (14) ve ayar düğmesini (11) sıkıştırın.

Testere bıçağının değiştirilmesi (şekil E)

• Bıçak tespit düğmesine (4) basın ve takımdaki Allen anahtarıyla bıçak sıkıştırma vidasını (16) saat dönüş yönünün tersine sökün.
• Manivelayı (8) kullanarak biçak siperini (9) çekin ve biçağı (10) yerleştirin. Rondeleleri (17 & 18) tekrar doğru konumlarına yerleştirin.

• Bıçağın dönüş yönünü kontrol edin.

• Rondeleyi tespit etmek için bıçak sıkıştırma vidasını (16) elle çevirin. Saat yönünde çevirin.

• Mili, bıçak durana kadar çevirirken bıçak tespit düğmesine (4) basın.
• İngiliz anahtarıyla bıçak sıkıştırma vidasını sıkın.

Kesme demirinin ayarlanması (şekil E)

Doğru keski demiri (7) ayarı için bkz.
şekil E. Keski demiri aralığını, bıçak
değiştirdiğinizde ya da mümkün olan her
fürsatta ayarlayın.

• Keski demirinin tutturucularına ulaşmak için kesim derinliğini 0 mm'ye ayarlayın.
• Vidayı (19) gevşetin ve kesme demirinin tümünü dışarı çekin.
• Aralığı ayarlayın ve vidayı sıkıştırın.

Kesim çizgi işaretlerinin ayarlanması (şekil F)

Meyil kesimleri (12) ve düz kesimlerin (13) işaretleri için her birinin iki yivi vardır:

• dar yiv: standart çelik bıçakların ortalanması için
• daha geniş yiv: TCT bıçakların ortalanması için

Ayarlamak için aşağıdaki kileri uygulayın:

• 90°'ye kilitlenen bir biçak ile yaklaşık 400 mm'lik bir deneme kesimi yapın.
• Testereyi yavaşça çekin.
• Vidayı (20) gevşetin ve kesimi (21) hizalayın ve işaretleyin (13).
• Vidayı (20) iyice sıkıştırın.

Her iki kesim hattı işaretleri de şimdi doğru olarak ayarlanmıştır.

Paralel ızgaranın monte edilmesi ve ayarlanması (şekil G)

Paralel ızgara (15) iş parçasının köşesine paralel kesim için kullanılmaktadır.

Montaj

• Paralel ızgarayı (15) şekilde gösterildiği gibi testere pabucuna (6) yerleştirin.
• Civatayı (22) deliğin (23) içine yerleştirin.
• Sıkıştırma mengenesini (24) cívata üzerinden yerleştirin ve kilitleme vidasını (25) sıkıştırın.

Ayarlama

- Kilitleme vidasını (25) gevşetin ve paralel ızgarayı (15) istenen genişliğe ayarlayın. Ayar sıkala (26) üzerinde okunabilir.

- Kilitleme vidasını (25) sıkıştırın.

İşaretler (27) ve (28) kılavuz olarak kullanılabilir:

İşaret (27): standart çelik bıçak için

İşaret (28): TCT bıçaklar için

Kullanım talimatları

• Daima güvenlik talimatlarına ve uygulanan kurallara uyun.
• Kesilecek parçanın, sıkıca tespit edilmiş olmasına dikkat edin.
• Alete hafifçe bastırın ve testere bıçağının üzerine yan basınç binmemesine dikkat edin.
• Aşırı yüklemeden kaçının.
• Çok aşınmış bıçaklar kullanmayın.

Testerenizi cep kesimleri için kullanmayın.

Kullanmadan önce:

• Koruyucuların doğru takılıp takılmadığını kontrol edin. Testere bıçağı koruyucusu kapalı konumda olmalıdır.
• Testere bıçağının, bıçak üzerindeki okun yönünde dönüp dönmediğini kontrol edin.

Çalıştırma ve kapatma (şekil A)

Aletinizin açma/kapama düğmesi (1) bir güvenlik kilidiyle (2) donatılmıştır.

• Aletin emniyetini açmak için kapatma kilit düğmesine basın.
• Aleti çalıştırmak için, açma/kapama anahtarı (1) basın. Açma/kapama düğmesi bırakıldığında güvenlik kilidi otomatik olarak devreye girer ve makinenin yanlışlıkla çalıştırılmasını önler.

• Testereyi, bıçak kesilecek parçaya da başka bir cisimle temas ederken çalıştırmayın ya da kapatmayın.
• Alet çalışır durumdayken mil kilidini çalıştırmayın.

Aletin tutulması ve kullanılması (şekil A)

• Aleti ana tutma kolundan kavrayın ve ön kolundan (3) tutarak yönlendirin.
• En iyi sonuçları almak için, kesilen parçayı ters yüz edip bir mengeneyle sıkıştırın.
• İşareti (13) kullanarak iş parçası üzerine çizilen hattı takip edin.
• 45°'lik bir meyil açısı olması halinde işareti (12) kullanarak iş parçası üzerine çizilen hattı takip edin.
• Uzatma kablosunu aletin arkasında birlikte götürün.

Toz çekme (şekil A)

Aletinize bir toz emme adaptörü (5) takılmıştır.

• Mümkün olduğu sürece toz emisyonlarıyla ilgili kurallara uygun olarak tasarlanmış bir toz çekme cihazı kullanın.
• Daima, ahşap kesimindeki toz emisyonu ile ilgili yönetmeliklere uygun bir elektrikli vakum emicisi kullanın. Birçok normal elektrik süpürgesinin emme hortumu toz emme adaptörüne takılabilmektedir.

Metal keserken uygun kivilcim koruması olmadan bir vakumlu çıkartıcı kullanmayın.

Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

Bakım

DEWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

Yağlama

Elektrikli aletiniz, ek yağlama gerektirmez.

Temizlik

Havalandırma kanallarının temiz ve açık olmasına dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin.

İstenmeyen aletler ve çevre

Atacağınız eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldıran DEWALT onarım merkezlerine götürün.

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazı şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ Bir yıllık tam garantiye ek olarak, tüm DEWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız. Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun.

Bu garanti aşağıdakileri kapsamaz:

• Aksesuarlar
• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arkasında bulunan uygun telefon numarasını kullanın. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet'de www.2helpU.com adresinden edinebilirsiniz.

ΔΙΣΚΟΠΡΙΟΝΟ D23700

Θερμά συγχαρητήρια!
