KULLANIM KILAVUZU Dragonfire 6600 CECOTEC

Güvenlik talimatları 33

1. Parçalar ve bileşenler 91

2. Kullanmadan önce 92

3. Ürün kurulumu 92

4. Kullanım 93

5. Temizlik ve bakım 94

6. Teknik bilgiler 95

7. Garanti ve Teknik servis 95

8. Telif Hakları 95

ÍNDEX

TR • Bu kılavuzdaki kodlama geneldir ve cihazın tüm kod varyantları için geçerlidir.

GÜVENLİK TALİMATLARI

Cihazı kullanmadan önce aşağıdaki talimatları dikkatlice okuyun. Bu kılavuzu ileride referans olarak kullanmak veya yeni kullanıcılar için saklayın.

• Pişirmeye başlamadan önce yakıtın külle kaplı olup olmadığını kontrol edin.
• Dikkat!!! Bu barbekü çok ısınacaktır, kullanım sırasında hareket ettirmeyin!
• İç mekanlarda kullanmayın!
• Dikkat!!! Ateşi yakmak veya alevlendirmek için alkol veya benzin kullanmayın! Sadece EN 1860-3'e uygun ateşleme yakıtları kullanın.
• Dikkat!!! Barbeküyü çocukların ve evcil hayvanların erişemeyeceği bir yerde saklayın!

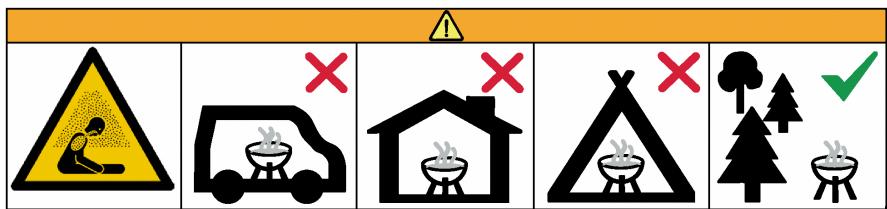

• Barbeküyü ev, çadır, karavan, motorlu ev, tekne gibi kapalı ve/veya yaşanabilir bir alanda kullanmayın. Ölümcül karbon monoksit zehirlenmesi tehlikesi.

• Bu ürün sadece dış mekan kullanımı için tasarlanmıştır. İç mekanlarda kullanmayın.
• Bir ateşi asla gözetimsiz yanar halde bırakmayın.
• Bu ürünü tente, şemsiye veya tente altında kullanmayın.
• YANGIN TEHLİKESİ: Kullanım sırasında sıcak korlar yayılabilir.
• Parça kömür kullanmanız şiddetle tavsiye edilir. Daha uzun ömürlüdür ve hava akışını kısıtlayabilecek daha az kül üretir.

• Bu üründe odun kömürü kullanmayın.

• ÖNEMLİ: Yüksek sıcaklıklarda kapağı açarken, kapağı sadece hafifçe kaldırmak, havanın yavaş ve güvenli bir şekilde girmesine izin vermek, yaralanmaya neden olabilecek herhangi bir geri tepme veya alevden kaçınmak önemlidir.

• Barbeküyü ahşap güvertelerde veya kuru çim, talaş, yaprak veya dekoratif ağaç kabuğu gibi diğer yanıcı yüzeylerde kullanmayın.
• Barbekünün yanıcı maddelerden en az 2 metre uzağa yerleştirildiğinden emin olun.
• Barbeküyü eritme fırını olarak kullanmayın.
• Özellikle havalandırma deliği, sıcak seramikler veya fırınlama yüzeyi tutulurken her zaman ısıya dayanıklı eldivenler giyilmelidir.
• Barbeküyü taşımadan veya saklamadan önce tamamen soğumasını bekleyin.
• Barbekü her zaman kullanımdan önce yorgunluk ve hasar açısından kontrol edilmeli ve gerektiğinde resmi Cecotec Teknik Yardım Servisi ile iletişime geçilerek onarılmalıdır.
• Bu barbekü için maksimum kömür miktarı 1 kg'dır.
• Uniteyi söndürmek için: yakıt eklemeyi durdurun ve yangının doğal olarak sönmesini sağlamak için tüm havalandırma deliklerini ve kapağı kapatın.
• Mangal kömürünü söndürmek için su kullanmayın, bu barbeküye zarar verebilir.
• Bantları sıkın ve menteşeyi yılda 2 kez veya gerekirse daha fazla gresleyin.
• Barbekününkalıcı, düz, düz, isiyadayanıklı, yanıcımaddelerden uzak, yanıcı olmayan bir yüzeye yerleştirildiğinden emin olun.

• Barbekünün üzerinde en az 2 metre boşluk olduğundan ve çevredeki nesnelerden 2 metre uzakta olduğundan emin olun.

• Ateş yakmak için, mangalın tabanındaki kömür plakasının üzerine birkaç çakmak küpü veya katı çakmakla birlikte rulo haline getirilmiş gazete yerleştirin. Ardından gazetenin üzerine 1 veya 2 avuç parça kömür yerleştirin.

• Tutuşturmak veya yeniden alevlendirmek için benzin, alkol, çakmak gazı, alkol veya diğer benzer kimyasalları kullanmayın.
• Alt havalandırmayı açın ve gazeteyi uzun saplı bir çakmak veya emniyet kibriti kullanarak yakın. Yaktıktan sonra, küçük bir sıcak kömür yatağı oluşturmak için alt havalandırmayı ve kapağı yaklaşık 10 dakika açık bırakın.
• Kömürler yakıldıktan sonra çıkarılmaması veya çevrilmemesi tavsiye edilir. Bu, kömürlerin daha eşit ve verimli bir şekilde yanmasını sağlar.
• Tutuştuktan sonra, sıcak seramikleri veya fırınlama yüzeylerini tutarken sadece ısıya dayanıklı eldivenler kullanın.
• İlk pişirmeden önce barbekünün ısıtılması ve yakıtın en az 30 dakika boyunca sıcak tutulması tavsiye edilir.
• Doğru ateşleme prosedürleri "yakıttakültabakası oluşmadan pişirme yapmayın" ifadesini içerir.
• Havalandırma delikleri kapalıyken barbekü birkaç saat boyunca yüksek sıcaklıkta kalır. Daha uzun bir pişirme süresine ihtiyacınız varsa (örneğin bütün bir parçayı kızartırken veya yavaş tütsülerken), daha fazla kömür eklemeniz gerekebilir. Sadece daha fazla kömür ekleyin ve devam edin.
• Bu simge şu anlama gelir: kullanım kılavuzuna/broşüre bakın.

INSTRUCCIONS DE SEGURETAT

1. PARÇALAR VE BİLEŞENLER

Şekil 1:

1. Kenetleme kılavuzu
2. Kenetleme kılavuzu
3. Kenetleme kılavuzu
4. Kenetleme kılavuzu
5. Kenetleme kılavuzu
6. Kenetleme kılavuzu
7. Kilitlemeli döner tekerlek
8. Kilitlemeli döner tekerlek
9. Ateş duvarları
10. Ateş izgara parmaklıkları
11. Ateş tabanı
12. Ana gövde
13. Panjur
14. Escuadra del asa
15. Kulp
16. Üst havalandırma regülatörü
17. Tepsi
18. Tepsi desteği
19. Tepsi desteği

Vidalar

A Havşa başlı vida 6*20
B Havşa başlı vida 8*20
C Altigen vidalar 10*20
D Yarım yuvarlak başlı vidalar 5*20
E Yarım yuvarlak başlı vidalar 5*40
F M6 somun
G M8 somun
H Rondela M12
I M12 somun
J Flanş somunları M5
K M10 somun
L M5 somun

NOT:

Bu kılavuzdaki grafikler şematik gösterimlerdir ve cihazla tam olarak eşleşmeyebilir.

2. KULLANMADAN ÖNCE

• Bu cihaz, taşıma sırasında korunması için tasarlanmış bir ambalaj içerisinde paketlenmiştır. Cihazı ve tüm malzemeleri ambalajından çıkarın İleride taşımanız gerektiğiinde cihazın zarar görmesini önlemek için orijinal kutuyu ve diğer ambalajları güvenli bir yerde saklayabilirsiniz. Orijinal ambalajı atmak isterseniz, tüm öğeleri doğru şekilde geri dönüşüm kutusuna attığınızdan emin olun.
• Tüm parçaların ve bileşenlerin içinde ve sağlam olduğundan emin olun. Herhangi bir parçanın eksik veya kırık olması durumunda, lütfen resmi Cecotec Teknik Servisi ile derhal iletişime geçin.
• Yardım talep etmeniz durumunda ekipmanınızın doğru bir şekilde izlenebilirliğini sağlamak için ürünün seri numarasını çıkarmayın.

Paket içeriği

• Seramik gövde
• Dökme demir üst havalandırma
• Termometre
• Pişirme izgara rafı
• Pizza taşı
• Dökme demir kömür plakası
• Seramik ateş kutusu
• Bambu sap ve yan destekler
• Tekerlekli dökme demir stand
• Kullanma kılavuzu

3. ÜRÜN KURULUMU

Montaj için bazı temel aletlere ihtiyacınız olacak: çapraz uçlu tornavida, ayarlanabilir anahtar ve bir çift koruyucu eldiven. Bu aletler barbekünüzü güvenli ve verimli bir şekilde monte etmenizi sağlayacaktır.

Başlamadan önce tüm parçaları ve aletleri düzenlemeniz önemlidir. Tüm parçaların mevcut ve iyi durumda olduğunu kontrol edin. Doğru montajı sağlamak için şekillerde belirtilen adımların sırasını takip etmenizi öneririz. Ayrıca, herhangi bir kazayı veya barbekünün zarar görmesini önlemek için barbeküyü düz ve güvenli bir yüzeye monte etmek çok önemlidir.

Şekil 2 ila Şekil 9 arasında montaj sürecinin ayrıntılı adımları gösterilmektedir.

4. KULLANIM

• Ateşi yakmak için, barbekünün tabanındaki kömür plakasının üzerine birkaç küp veya ateşleme tableti ile birlikte rulo haline getirilmiş gazete yerleştirin. Ardından bir ya da iki avuç kömürü gazetenin üzerine koyun.
• Mangal kömürünü tutuşturmak için benzin, terebentin, çakmak gazı, alkol veya diğer benzer kimyasalları kullanmayın.
• Alt havalandırma deliğini açın ve gazete kağıdını uzun namlulu bir çakmak veya emniyet kibriti kullanarak tutuşturun. Yaktıktan sonra, küçük bir sıcak köz tabakası oluşturmak için alt havalandırmayı ve kapağı yaklaşık 10 dakika açık bırakın.
• Közler yakıldıktan sonra havalandırılmaması veya döndürülmemesi önerilir. Bu, odun kömürünün daha eşit ve verimli bir şekilde yanmasını sağlar.
• Ateşlendikten sonra, sıcak seramikleri veya pişirme yüzeylerini tutarken daima ısıya dayanıklı eldivenler giyin.
• Mangalda ilk kez pişirmeden önce kömürün ısınmasını ve en az 30 dakika boyunca kırmızı sıcak kalmasını bekleyin.
• Kömürler kül tabakası oluşturmadan pişirmeyin.
• Ateşi söndürmek için, kömür veya çıra eklemyi bırakın ve ateşin doğal olarak yanmasını sağlamak için tüm havalandırma deliklerini ve üst kapağı kapatın.
• Ateşi veya külleri söndürmek için su kullanmayın, çünkü bu barbekü seramiklerine zarar verebilir.

Sıcaklık ve süreye bağlı olarak pişirme yöntemleri için aşağıya bakın:

Yavaş pişirme / tütsüleme (110°C-135°C)	Zaman	Üst havalandırma	Alt havalandırma
Biftek	2 saat
Ayıklanmış kuzu eti	2 saat
Bütün tavuk	3 - 4 saat
Kaburga	3 - 5 saat
Barbekü	9 + saat
Izgara/Kızartma(160°C-180°C)	Zaman	Üst havalandırma	Alt havalandırma
Balık	15 - 20 dk
Kuzu filetosu	15 - 30 dk
Tavuk parçaları	30 - 45 dk
Bütün tavuk	1 - 1,5 saat
Bel budu	3 - 4 saat
		Kapali Açık
Hindi	2 - 4 saat
Pastırma	2 - 5 saat

Kahverengileşme(260°C-370°C)	Zaman	Üst havalandırma	Alt havalandırma
Biftek	5 - 8 dk
Pirzola	6 - 10 dk
Hamburger	6 - 10 dk.	[G4WW] Cerrado [TO4D] Açık
Sucuk	6 - 10 dk

5. TEMİZLİK VE BAKIM

Düzenli temizlik

• Temizlemeden önce barbekünün tamamen soğuduğundan ve tüm kömürün söndüğünden emin olmalısınız.
• Kalan kömürü çıkarmak için bir kül aleti kullanın ve külü atın. Tüm külleri temizlediğinizden emin olun ve soğuk külleri alüminyum folyoya sararak, suda bekleterek ve ardından yanmaz bir kaba atarak imha edin.

- Dökülen malzemeleri veya kalıntıları temizlemek için barbekünün dışını nemli bir bezle silin. Hasarı önlemek için contaların aşırı sürtünmesinden kaçının. Barbekünün düzenli kullanımı sırasında contalar temizlenir.

Derinlemesine temizlik

• Yılda bir veya iki kez barbekünün içi daha derinlemesine temizlenmelidir.
• Temizlemeden önce, barbekünün tamamen soğuduğundan ve tüm kömürün söndürüldüğünden emin olun.
• İç bileşenleri çıkarın ve barbekü gövdesi ile iç bileşenler arasında biriken kül veya kalıntıları temizleyin.
• İç seramik yüzeyi temizlemek için plastik kılı bir fırça kullanın.
• Barbekünün alt tarafından tüm kalıntıları toplayın veya vakumlayın.
• Menteşeyi ve barbekünün dışını temizleyin.
• Tüm dahili bileşenleri tamamen kuruduğunda değiştirin.

6. TEKNİK BİLGİLER

Ürün referansı EU01_100037

Ürün: DragonFire 6600

Çin>de Üretildi | İspanya>da Tasarlandı

7. GARANTI VE TEKNİK SERVİS

Cecotec, ürünün teslimatı sırasında mevcut olan herhangi bir uygunsuzluktan dolayı son kullanıcıya veya tüketiciye karşı yürürlükteki yönetmelikler tarafından belirlenen şartlar, koşullar ve süreler kapsamında sorumlu olacaktır.

Onarımların nitelikli personel tarafından yapılması tavsiye edilir.

Ürünle ilgili bir sorun tespit ederseniz veya herhangi bir sorunuz varsa, lütfen [phone] numaralı telefondan resmi Cecotec Teknik Destek Servisi ile iletişime geçin.

8. TELİF HAKLARI

Bu kılavuzdaki metinlerin fikri mülkiyet hakları CECOTEC INNOVACIONES, S.L.'ye aittir. Bu yayının içeriği, CECOTEC INNOVACIONES, S.L.'nin önceden izni olmadan kısmen veya tamamen çoğaltılamaz, bir erişim sisteminde saklanamaz, herhangi bir yolla (elektronik, mekanik, fotokopi, kayıt veya benzeri) iletilemez veya dağıtılamaz.
