KULLANIM KILAVUZU BUH550Z MAKITA

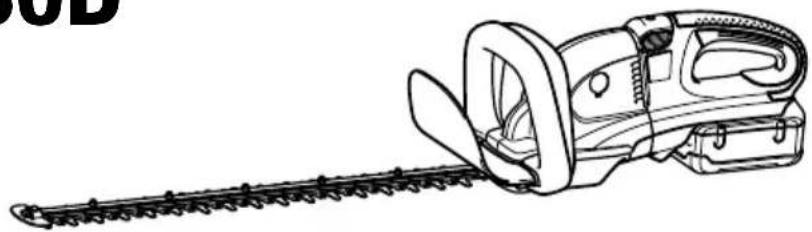

TR Akülü Çit Budama Kullanım kılavuzu

BUH550

BUH650

UH550D

UH650D

1. Kırmızı gösterge	16. Kol askı kancası bandı	31. Yuvalar
2. Düğme	17. Yuva	32. Tırnakları her iki tarafından bastırın
3. Akü	18. Uzatma kablosu (Akü adaptörü)	33. Çekerek kancaları serbest bırakın
4. Muhafaza	19. Adaptör (Akü adaptörü)	34. Biçak kapağı
5. Düğme	20. Budama yönü	35. Vidalar
6. Sap	21. Budanacak çit yüzeyi	36. Alt kapak
7. Açma/kapama düğmesi B	22. Biçakları yatırım.	37. Plaka
8. Açma/kapama düğmesi A	23. İp	38. Krank
9. Ayar düğmesi	24. Bastırın	39. Budama bıçağı oval deliği
10. Gösterge lambaları	25. Atık toplayıcı	40. Sınır çizgisi
11. KONTROL (CHECK) düğmesi	26. Somun	41. Yuva kapağı
12. Adaptör	27. Budama bıçağı	42. Tornavida
13. Kanca	28. Dal tutucu	43. Fırça yuvası kapağı
14. Makine	29. Kancalar
15. Kemer	30. Kancaları yuvaya oturtun

TEKNİK ÖZELLİKLER

Model BUH550 UH550D	BUH650 UH650D
Bıçak uzunluğu	550 mm		650 mm
Dakikada darbe sayısı (dak ^-1 ) 1.000 - 1.800 1.000 - 1.800
Toplam uzunluk 1.070 mm	1.074 mm 1.150 mm	1.154 mm
Net ağırlık	5,1 kg		5,2 kg
Anma gerilimi	D.C.36V		D.C.36V

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ve akü ülkeye göre farklılıklar gösterebilir.
  • EPTA Prosedürü 01/2003 uyarınca ağırlık (akü dahil)

Simgeler

END013-3

Makine için kullanılan simgeler aşağıda gösterilmiştir.

Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin.

Kullanım kılavuzunu okuyun.

Yağmura maruz bırakmayın.

Sadece AB ülkeleri için

Elektrik cihazları ve pilleri ev çöpüyle birlikte atmayın!

Elektrikli ve elektronik cihaz atıklarına ilişin 2012/19/EU sayılı ve piller ve aküler, atık piller ve aküler ve ulusal kanunlar uyarınca ilgili uygulamalarına ilişkin 2006/66/EC sayılı Avrupa

Direktifleri uyarınca kullanım ömrünü tamamlayan elektrikli cihazlar ve piller mutlaka ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Amaçlanan kullanım

ENE014-1

Bu makine çitlerin budanması için tasarlanmıştır.

Genel Elektrikli Aletler Güvenlik Uyarıları GEA0

GEA010-1

⚠️ UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Verilen uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir.

Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.

AKÜLÜ ÇİT BUDAMAYLA İLGİLİ GÜVENLİK UYARILARI GEB00

GEB062-5

1. Ellerinizi, yüzünüzü vb. kesinlikle kesici bıçağa yaklaştırmayın. Bıçaklar hareket halindeyken kesilen veya kesilecek parçaları almaya veya tutmaya çalışmayın. Tıkanıklıkları temizlemeden önce açma/kapama düğmesinin kapalı konuma getirildiğinden emin olun. Çit budama kullanılırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
2. Çit budamayı, kesici bıçağı durduktan sonra tutma yerinden tutarak taşıyın. Çit budama taşınırken veya saklanırken kesici bıçak kapağı mutlaka takılı olmalıdır. Çit budamanın doğru şekilde taşınması, kesici bıçaklar nedeniyle meydana gelebilecek yaralanmaları önleyecektir.
3. Kesici bıçak, gizli kablolara temas edebileceğinden makineyi yalnızca yalıtımlı saplarından tutun. Kesici bıçakların, elektrik akımı

bulunan kablolara temas etmesi halinde akım, iletken metal parçalar üzerinden operatöre iletilerek, elektrik çarpmasına yol açabilir.

1. Çit budamayı yağmurlu havalarda veya ıslak veya çok nemli ortamlarda kullanmayın. Elektrik motoru su geçirmez özellikleride değildir.

2. Makineyi ilk defa kullanacaklar, deneyimli bir çit budama kullanıcısından makinenin nasıl kullanılacağını kendisine göstermesini istemelidir.

3. Çit budama kesinlikle çocuklar veya 18 yaşın altındaki gençler tarafından kullanılmamalıdır. Bir uzman gözetimi altında eğitim alan 16 yaşın üstündeki gençler bu kısıtlamanın dışında tutulabilir.

4. Çit budamayı yalnızca fiziksel açıdan iyi durumdayken kullanın. Yorgunsanız, dikkatiniz dağılacaktır. Çalışma gününün sonuna yaklaşırken daha dikkatli olun. Tüm işlerinizi sakin ve dikkatli bir şekilde yürütün. Üçüncü taraflarda doğacak tüm hasarlardan kullanıcı sorumlu olacaktır.

5. Çit budamayı kesinlikle alkol, uyuşturucu madde veya ilaçların etkisi altındayken çalıştırmayın.

6. Sert deriden imal edilen iş eldivenleri, çit budamanın temel parçalarından biridir ve mutlaka çalışma süresi boyunca takılmalıdır. Ayrıca, çalışırken altı kaymayan sağlam ayakkabılar giyin.

7. Çalışmaya başlamadan önce, çit budamanın iyi durumda olduğunu ve güvenli çalıştığını kontrol edin. Muhafazaların doğru şekilde takılı olduğundan emin olun. Çit budama tam olarak kurulu değilse kesinlikle kullanılmamalıdır.

8. Çalışmaya başlamadan önce yere sağlam ve dengeli bastığınızdan emin olun.

9. Çalıştırırken makineyi sağlam şekilde kavrayın.

10. Makineyi gereksiz yere yüksüz çalıştırmayın.

11. Kesici bıçak bir çit demirine veya benzeri sert bir cisme temas ederse, motoru derhal kapatın ve aküyü çıkartın. Kesici bıçakta hasar olup olmadığını kontrol edin ve gerekirse, derhal onarın.

12. Kesici bıçağı kontrol etmeye başlamadan önce, kaçak kontrolü yapın ve varsa kesici bıçağa takılmış yabancı maddeleri temizleyin; bu işlemler sırasında mutlaka çit budamayı kapalı konuma getirin ve aküsünü çıkartın.

13. Herhangi bir bakım çalışması gerçekleştirilmeden önce çit budamayı kapalı konuma getirin ve aküsünü çıkartın.

14. Çit budamayı çalışma esnasında veya diğer zamanlarda başka bir yere taşırken, mutlaka aküsünü çıkartın ve kesici bıçaklar üzerindeki kapağı kapalı tutun. Çit budamayı kesinlikle kesici bıçağı hareket halindeyken taşımayın. Kesici bıçağı kesinlikle çıplak elle tutmayın.

15. Her kullanımdan sonra ve uzun süreliğine depoya kaldırmadan önce çit budamayı ve özellikle de kesici bıçağını temizleyin. Kesici bıçağı hafifçe yağlayın ve kapağını kapatın. Ürünle birlikte verilen kapak duvara asılabilir ve böylece çit budama güvenli ve pratik bir şekilde saklanmış olur.

16. Çit budamayı kapağını taktıktan sonra kuru bir yerde saklayın. Çocukların ulaşamayacağı bir yerde saklayın. Çit budamayı kesinlikle açık bir yerde bırakmayın.

BU TALİMATLARI SAKLAYIN.

! UYARI:

Ürünü kullanırken defalarca kullanmanın getirdiği rahatlık ve tanıdıklık duygusunun, güvenlik kurallarına sıkı sıkıya bağlı kalmanızı önlemesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanım kılavuzunda belirtilen güvenlik kurallarına uyulmaması ciddi yaralanmalara neden olabilir.

ÖNEMLİ GÜVENLİK TALİMATLARI ENC007-7

AKÜ İÇİN

1. Aküyü kullanmaya başlamadan önce (1) akü şarj cihazı, (2) akü ve (3) akünün takıldığı ürüne ilişkin tüm talimatları ve uyarıları okuyun.
2. Aküyü sökmeye çalışmayın.
3. Çalışma süresinde önemli bir kısalma gözlerseniz, hemen çalışmayı bırakın. Bu durum aşırı ısınmaya, yangına ve hatta patlamaya yol açabilir.
4. Elektrolit (akü sıvısı) gözlerinize temas ederse, bol temiz suyla yıkayın ve derhal bir doktora başvurun. Elektrolit körlüğe neden olabilir.
5. Akünün kısa devre yapmasını önleyin:

(1) Herhangi bir iletken nesne ile akü uçlarına dokunmayın.
(2) Aküyü çivi, madeni para vb. metal nesnelerin bulunduğu bir yerde saklamayın.
(3) Aküyü suya veya yağmura maruz bırakmayın. Aküde oluşan kısa devre büyük bir elektrik akımına, aşırı ısınmaya, yangına ve aletin bozulmasına yol açabilir.

1. Aleti ve aküyü 50°C (122°F) sıcaklığa ulaşabilecek veya bu değeri aşabilecek ortamlarda saklamayın.

2. Önemli ölçüde hasar görmüş veya tümüyle tükenmiş olsa da aküyü kesinlikle yakarak imha etmeye çalışmayın. Akü ateşe atıldığında patlayabilir.

3. Akünün düşmemesine ve darbe almamasına dikkat edin.
4. Hasarlı bir aküyü kesinlikle kullanmayın.

BU TALİMATLARI SAKLAYIN.

Akünün öngörülen maksimum ömrü dolana kadar kullanılması için öneriler

1. Aküyü tamamen boşalmasını beklemeden şarj edin. Aletin çalışma gücünde bir azalma gördüğünüzde, mutlaka çalışmayı bırakıp, aküyü şarj edin.
2. Tam olarak şarj edilmiş bir aküyü tekrar şarj etmeyin. Akünün normalden fazla şarj edilmesi ömrünü kısaltır.
3. Aküyü 10°C - 40°C (50°F - 104°F) değerlerini aşmayan oda sıcaklığında şarj edin. Akü ısınmışsa, şarj etmeden önce soğumasını bekleyin.
4. Makineyi uzun bir süre kullanmayacaksanız bile, aküsünü her altı ayda bir şarj edin.

KULLANIMA İLİŞKİN TANIMLAR

⚠️ DİKKAT:

- Makine üzerinde ayar veya başka bir kontrol işlemi gerçekleştirilmeden önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Akünün takılması ve çıkartılması (Şekil 1)

⚠️ DİKKAT:

• Aküyü takmadan ve çıkarmadan önce mutlaka makineyi kapalı konuma getirin.
• Aküyü takarken ve çıkartırken makineyi ve aküyü sıkıca tutun. Aksi takdirde, makine ve akü elinizden kayarak düşebilir ve neticesinde makine ve akü hasarları ve yaralanmalar meydana gelebilir.

Aküyü çıkarmak için akünün ön tarafından bulunan düğmeye bastırın ve aküyü çekerek makineden çıkartın. Aküyü takmak için aküdeki dili makine gövdesindeki girintiyle aynı hizaya getirin ve aküyü iterek yerine oturmasını sağlayın. Akünün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafından bulunan kırmızı göstergeyi görüyorsanız, akü tam olarak kilitlenmemiştir.

⚠️ DİKKAT:

• Kırmızı gösterge tamamen kayboluncaya kadar aküyü itin. Aksi takdirde, akü makineden kayıp düşebilir ve operatörün veya çevredeki kişilerin yaralanmasına neden olabilir.
• Aküyü zorlayarak takmaya çalışmayın. Akünün makineye rahatça takılamaması, yanlış takıldığını gösterir.

Sapın sabitlenebileceği konumlar (Şekil 2)

Sap, çalışma ihtiyaçlarınıza göre 90° sola veya sağa çevrilebileceği gibi, 45° veya 90° konumunda da sabitlenebilir. Öncelikle, düğmeyi çekin ve sapı şekilde oklarla gösterildiği gibi saat yönüne veya saat yönünün tersine çevirin. Sap 45° konumunda kilitlenecektir. Düğmeyi çekin ve sapı bir miktar daha çevirin. Sap 90° konumunda kilitlenecektir.

⚠️ DİKKAT:

- Çalışmaya başlamadan önce mutlaka sapın istenen konumda kilitlendiğinden emin olun.

Açma/kapama işlemi

⚠️ DİKKAT:

- Aküyü makineye takmadan önce, açma/kapama düğmesinin kusursuz çalışıp çalışmadığını ve açma/kapama düğmesi bırakıldığında makinenin "KAPALI" konuma dönüp dönmediğini kontrol edin. (Şekil 3) Güvenliğiniz için, makinede ikili bir açma/kapama sistemi bulunmaktadır. Makineyi açmak için, A ve B açma/kapama düğmelerine basın. Makineyi kapatmak için ise bu düğmelerden birini bırakın. Makine yalnızca iki düğmesine birden basılınca çalıştığı için basma sırası önemli değildir.

Hız değiştirme (Şekil 4)

Dakikada darbe sayısı, ayar düğmesinin çevrilmesiyle ayarlanabilir. Bu işlem makine çalışırken de yapılabilir. Düğmede 1 (en düşük hız) ila 6 (tam hız) arasında rakamlar mevcuttur.

Ayar düğmesi üzerindeki rakamlar ile dakikada darbe sayısı arasındaki ilişki için aşağıdaki tabloya bakın.

Ayar düğmesi üzerindeki rakam	Dakikada darbe sayısı (dak ^-1 )
6 1.800
5 1.750
4 1.650
3 1.500
2 1.300
1 1.000

011264

DiKKAT:

• Hız ayar düğmesi, 6 konumuna kadar yükseltilebilir ve geri 1 konumuna düşürülebilir. Düğmeyi 6 konumunun üzerine ve 1 konumunun altına zorlamayın, aksi takdirde hız ayar işlevi doğru çalışmayabilir.
• Dakikada darbe sayısı, akünün ve budama bıçaklarının durumuna göre değişir.

Akü koruma sistemi

Lityum akülerde bir koruma sistemi bulunur. Bu sistem, akü ömrünü uzatmak için makineye beslenen gücü otomatik olarak keser.

Makine ve/veya akü için aşağıda sıralanan durumlardan birinin geçerli olması halinde, çalışmayı otomatik olarak durdurur:

- Aşırı yüklenme:

Makine anormal yüksek akım çekecek şekilde çalışır. Böyle bir durumda, makine üzerindeki açma/kapama düğmesinden elinizi çekin ve makinenin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından, yeniden başlatmak için açma/kapama düğmesine tekrar basın. Makine çalışmıyorsa, akü aşırı ısınmıştır. Böyle bir durumda, açma/kapama düğmesine tekrar basmadan önce akünün soğumasını bekleyin.

• D ü şük akü gerilimi:

Kalan akü kapasitesi çok düşüktür ve makine çalışmıyordur. Böyle bir durumda, aküyü çıkartın ve şarj edin.

Kalan akü gücü göstergesi (yalnızca BL3622A Akü takılı olan modeller için geçerlidir)

BL3622A aküde kalan akü gücü göstergesi mevcuttur. (Şekil 5)

Kalan akü gücünü görmek için KONTROL (CHECK) düğmesine basın. Ardından, gösterge lambaları yaklaşık üç saniye yanacaktır.

Gösterge lambaları		Kalan güç
	Yanıp sönüyor
		%70 ila %100
		%45 ila %70
	[B7XZ]	%20 ila %45
		%0 ila %20
		Aküyü şarj edin.
		Akü bozulmuş olabilir.

011713

• Yalnızca en alttaki ("E"nin yanındaki) gösterge lambası yanıp soneüyorsa veya gösterge lambalarından hiçbirı yanmıyorsa, akü kapasitesi bitmiştir, yani makine çalışmaz. Bu durumda aküyü şarj edin veya dolu bir aküyle değiştirin.
• Aküyü şarj edildikten sonra da iki veya daha fazla gösterge lambası yanmıyorsa, akü kullanım ömrünü tamamlamıştır.
• Üstteki iki ve alttaki iki gösterge lambası sırayla yanıp sönüyorsa, akü bozulmuş olabilir. Size en yakın yetkili Makita servis merkezine danışın.

NOT:

• Gösterilen kapasite, kullanım sırasında veya makine kullanıldıktan hemen sonra gerçek kapasite seviyesinden bir miktar düşük olabilir.
• Gösterilen kapasite seviyesi, kullanım koşullarına ve ortam sıcaklığına bağlı olarak gerçek seviyeden bir miktar farklı olabilir.

KURULUM

DİKKAT:

- Makine üzerinde herhangi bir işlem yapmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Akü adaptörü (Aksesuar) (Şekil 6 ve 7)

DİKKAT:

• Akü adaptörünü kullanmadan önce akünün kullanılacağı makineye ait tüm kılavuzları okuyun.
• Aküyü şarj etmek için, öncelikle aküyü akü adaptöründen çıkartın ve ardından şarj edin. Akünün akü adaptörüyle birlikte şarj edilmesine izin verilmez.

Akü adaptörünün takılması ve sökülmesi

• Akü adaptörünü takmadan veya çıkarmadan önce mutlaka makineyi kapalı konuma getirin.
• Aküyü adaptörünü çıkarmak için, adaptör üzerindeki düğmeye bastırın ve çekerek makineden çıkartın.
• Akü adaptörünü takmak için, akü adaptörü üzerindeki dili muhafazadaki yuvayla aynı hizaya getirin ve adaptörü iterek yerine oturmasını sağlayın. Adaptörün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafından bulunan kırmızı bölümü

görüyorsanız, adaptör tam olarak kilitlenmemiştir.

Adaptörü kırmızı bölüm tamamen kayboluncaya kadar itin. Aksi takdirde, adaptör makineden kayıp düşebilir ve operatörün veya çevredeki kişilerin yaralanmasına neden olabilir.

• Adaptörü takarken güç kullanmayın. Makineye rahatça takılamaması, adaptörün yanlış takıldığını gösterir.
• Akünün akü adaptörüne takılması veya akü adaptöründen sökülmesi, makineye takılması veya makineden sökülmesiyle tamamen aynıdır.
• Akü adaptörü belinizdeki kemere veya benzeri bir nesneye takılıyken, kancayı sonuna kadar sağlam şekilde bastırın.

- Kol askı kancası yuvasını kesinlikle uzatma kablosu dışında bir şeye takmayın. Aksi takdirde, kazalar ve yaralanmalar meydana gelebilir.

Kol askı kancasının kullanımı, gevşek olması nedeniyle uzatma kablosunun kazara kesilmesi riskini en aza indirir. (Şekil 8)

Kol askı kancası bandını kolunuza sıkıca takın ve uzatma kablosunu yuvadan geçirin.

Kol askı kancası bandının uzunluğu ayarlanabilir.

NOT:

• Uzatma kablosunu banttan geçirmeyin.
• Yuva açıklığını zorlamayın. Zorlarsanız, eğilebilir veya hasar görebilir.

ÇALIŞTIRMA

DİKKAT:

• Budama sırasında makinenin, çit demirine veya benzeri sert bir objeye temas etmemesine dikkat edin. Aksi takdirde, bıçak kırılarak ciddi yaralanmalara yol açabilir.
• Özellikle de merdiven üzerindeyken çit budamayla ileri uzanmaya çalışmak çok tehlikelidir. Kesinlikle sallanan veya sabit olmayan platformlar üzerinde çalışmayın. (Şekil 9)

Bu çit budamayla çapı 10 mm'den büyük dal parçalarını kesmeye çalışmayın. Bu tür dal parçaları öncelikle makas kullanılarak çit budama seviyesine indirilmelidir.

DİKKAT:

- Ölü ağaç parçaları veya benzeri sert objeleri kesmeye çalışmayın. Aksi takdirde, makine hasar görebilir. (Şekil 10)

Çit budamayı her iki elinizle kavradıktan sonra açma/kapama düğmesi A veya B'ye basın ve makineyi vücudunuzun önünde tutun. (Şekil 11)

Temel bir çalışma ilkesi olarak, bıçakları budama yönüne eğimli tutun ve makineyi, 3 ila 4 saniyede bir metre budayacak bir hızda sakin ve yavaş bir şekilde hareket ettirin. (Şekil 12)

İstenen çit yüksekliğine bir ip bağlanması ve budama işleminin bu ip referans alınarak gerçekleştirilmesi çitin üst kısmının eşit uzunlukta kesilmesine yardımcı olur.

(Şekil 13)

Çitler düz budanırken makineye bir artık toplayıcının (aksesuar) takılması, kesilen yaprakların etrafadagılmasını önleyebilir. (Şekil 14)

Çalışmaya başlamadan önce sapın konumunu rahat çalışabilecek şekilde ayarlayın. Bunun için, “Sapın sabitlenebileceği konumlar” başlıklı bölüme bakın. Çitin yan kısmının eşit uzunlukta kesilmesi için, aşağıdaki yukarıya doğru çalışılması yararlı olabilir. (Şekil 15) Çalış veya orman güllerini alttan yukarı doğru budayarak hoş bir görünüm elde edebilirsiniz.

Atık toplayıcının (aksesuar) takılması ve sökülmesi

DİKKAT:

- Atık toplayıcıyı takıp çıkarmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

NOT:

- Atık toplayıcıyı değiştirirken daima eldiven takın, böylece elleriniz ve yüzünüz bıçakla doğrudan temas etmeyecektir. Aksi takdirde, yaralanmalar meydana gelebilir. - Atık toplayıcıyı takmadan önce, bıçak kapağının çıkartıldığından emin olun. - Atık toplayıcıı, kesilen yaprakları toplar ve böylece yaprakların etrafı saçılmasını azaltır. Kanca makinenin her iki tarafına da takılabilir. (Şekil 16)

Atık toplayıcıyı, boşluk kısımları budama biçakları üzerindeki somunlara karşılık gelecek şekilde kesici biçaklara bastırın. Bu sırada atık toplayıcının budama biçakları üzerindeki dal tutucuyla temas etmediğinden emin olun. (Şekil 17)

Atık toplayıcı, kancaları budama biçagı tertibatı üzerindeki yuvalara oturacak şekilde takılmalıdır. (Şekil 18) Atık toplayıcıyı çıkarmak için, her iki tarafından tırnağına bastırarak kancaların serbest kalmasını sağlayın.

(Şekil 19)

DİKKAT:

- Biçak kapağı (standart parça) ile atık toplayıcı aynı anda takılamaz. Makineyi taşımadan veya depoya kaldırmadan önce, atık toplayıcıyı çıkartın ve ardından, bıçağın açıkta kalmaması için biçak kapağını takın.

NOT:

• Kullanmaya başlamadan önce, atık toplayıcının sağlam şekilde takıldığını kontrol edin.
• Kancalar biçak tertibatı yuvalarına takılıyken kesinlikle aşırı kuvvet kullanarak atık toplayıcıyı çıkarmaya çalışmayın. Aşırı kuvvet uygulanması, hasar verebilir.

BAKIM

DİKKAT:

- Makinede herhangi bir kontrol veya bakım işlemine başlamadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

Makinenin temizlenmesi

Makine üzerindeki tozlari kuru veya sabunlu bezle temizleyin.

DİKKAT:

- Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir.

Biçak bakımı

Bıçağı kullanmadan önce ve her saat başı makine yağı veya muadili bir yağla tamamen yağlayın.

NOT:

- Bıçağı yağlamadan önce, atık toplayıcıyı çıkartın. Çalışma sonunda, bıçağın her iki tarafındanki tozları bir tel fırça yardımıyla temizleyin, bıçağı bir bezle silin ve ardından makine yağı vb. veya sprey tipi yağlama yağı gibi düşük viskoziteli bir yağla iyice yağlayın.

DİKKAT:

- Bıçakları suda yıkamayın. Aksi takdirde, makine paslanabilir veya hasar görebilir.

Budama bıçağının sökülmesi ve takılması

DİKKAT:

- Budama bıçaklarını takıp çıkarmadan önce mutlaka makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. - Budama bıçağını değiştirirken, bıçak kapağını açmadan önce mutlaka koruyucu eldiven takın, böylece elleriniz ve yüzünüzün doğrudan bıçağa temas etmesini önlemiş olursunuz. Aksi takdirde, yaralanmalar meydana gelebilir.

NOT:

• Dişli ve kranktaki gresi silmeyin. Aksi takdirde, makine hasar görebilir.
• Budama bıçaklarının farklı şekilde çıkartılması ve takılmasıyla ilgili bilgi için, kesici bıçak aksesuarının paketinin arkasına bakın.

Budama bıçaklarının çıkartılması

Makineyi ters çevirin ve dört vidayı gevşetin. (Şekil 20)

NOT:

• Budama bıçağı hareket alanına gres uygulandığından, ellerinizin kirlenmemesine dikkat edin.
  Alt kapağı çıkartın. (Şekil 21)
  Plakayı çıkartın. (Şekil 22)
  Krankı düz uçlu bir tornavida kullanarak şekilde gösterildiği gibi ayarlayın. (Şekil 23)
  Dişli bıçaklarını tutan iki vidayı sökün; ardından dişli bıçak ünitesi çıkacaktır. (Şekil 24)

DİKKAT:

- Dişliyi, daha önce takıldığı gibi yanlışlıkla çıkmayacak şekilde başlangıçtaki konumuna geri getirin.

Budama bıçaklarının takılması

Çıkartılan 4 adet vidayı (Alt kapak için), 2 vidayı (Budama bıçağı için), plakayı, alt kapağı ve yeni budama bıçaklarını hazırlayın.

Krank konumunu şekilde gösterildiği gibi ayarlayın. Bu sırada krank çevresine yeni budama bıçaklarıyla birlikte verilen gresten bir miktar uygulayın. (Şekil 25)

Üst biçaktaki oval deliği alt biçaktaki delikle aynı hizaya getirin. (Şekil 26)

Eski budama bıçaklarındaki bıçak kapağını çıkartın ve bıçakların değiştirilmesi sırasında rahat hareket etmek için yeni budama bıçaklarına takın. (Şekil 27)

Yeni budama bıçaklarını, üzerindeki oval delikler kranka tam olarak oturacak şekilde makineye yerleştirin. Budama bıçakları üzerindeki delikleri makine üzerindeki vida

delikleriyle aynı hizaya getirin ve ardından kesici bıçakları iki vidayla sabitleyin. (Şekil 28)

Düz uçlu bir tornavidayla krankın sorunsuz çalışıp çalışmadığını kontrol edin. (Şekil 29)

Plakayı ve alt kapağı makineye takın. Vidayı sağlam şekilde sıkın.

NOT:

• Plakanın üstü ile altı arasında bir fark yoktur.
  Bıçak kapağını çıkartın ve ardından doğru hareket ettiğinden emin olmak için makineyi çalıştırın.

NOT:

- Budama bıçakları doğru şekilde çalışmıyorsa, bıçaklar ile krank birbirine tam olarak oturmamış olabilir. Bu durumda işlemleri baştan tekrarlayın.

Karbon fırçaların değiştirilmesi (Şekil 30)

Karbon fırçaları düzenli olarak çıkartın ve kontrol edin. Sınır çizgisine kadar aşınan karbon fırçaları değiştirin. Karbon fırçaları yuvanın içinde kayabilecek şekilde temiz tutun. Her iki karbon fırça aynı anda değiştirilmelidir. Aşınan karbon fırçaları mutlaka aynı tipte fırçalar ile değiştirin. (Şekil 31)

Düz uçlu bir tornavidayı makine üzerindeki girintiye yerleştirerek yuva kapağını kaldırın. (Şekil 32)

Fırça yuvalarını açmak için bir tornavida kullanın. Aşınmış karbon fırçaları çıkartın ve yenilerini taktıktan sonra fırça yuvalarını geri vidalayın.

Yuva kapağını tekrar yerine takın.

Saklama

Bıçak kapağının altındaki askı deliği makinenin duvardaki bir çiviye veya vidaya asılması için uygundur. (Şekil 33) Aküyü çıkartın ve budama bıçaklarının açıkta kalmaması için kapaklarını kapatın. Makineyi çocukların ulaşmayacağı bir yere dikkatlice kaldırın.

Makineyi suya veya yağmura maruz kalmayacağı bir yerde saklayın. Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita yetkili servisleri veya fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.

OPSİYONEL AKSESUARLAR

DİKKAT:

- Bu kullanım kılavuzunda tanıtılan Makita marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır.

Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.

• B içak kapağı
- Budama bıçağı tertibatı
- Orijinal Makita akü ve şarj cihazı
- Akü adaptörü
- Kol askı kancası (akü adaptörüyle birlikte kullanılır)
- A t ik to pday

NOT:

- Listedki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir.

Gürültü

ENG905-1

EN60745 uyarınca belirlenen tipik A ağırlıklı gürültü seviyesi:

BUH550 ve UH550D Modeli

Ses basinci seviyesi (LpA): 85,1 dB (A)

Ses gücü seviyesi ( L_WA ): 93,1 dB (A)

Belirsizlik (K): 2,5 dB (A)

BUH650 ve UH650D Modeli

Ses basinci seviyesi ( L_pA ): 84,3 dB (A)

Ses gücü seviyesi (LWA): 92,3 dB (A)

Belirsizlik (K): 2,5 dB (A)

Koruyucu kulaklık takın.

Titreşim

ENG900-1

EN60745'e göre belirlenen toplam titreşim değeri (üç eksenli vektörel toplam):

BUH550 ve UH550D Modeli

Çalışma modu: çit budama

Titreşim emisyonu ( a_n ): 2,5 m/s ^2

Belirsizlik (K): 1,5 m/s²

BUH650 ve UH650D Modeli

Çalışma modu: çit budama

Titreşim emisyonu ( a_n ): 3,0 m/s ^2

Belirsizlik (K): 1,5 m/s²

ENG901-1

• Belirtilen titreşim emisyonu değeri, standart test yöntemine göre ölçülmüştür ve makinenin diğer makinelerle karşılaştırılması için kullanılabilir.
• Belirtilen titreşim emisyonu değeri ayrıca maruziyetin ön değerlendirilmesinde de kullanılabilir.

UYARI:

• Elektrikli aletlerin gerçek kullanımı sırasında ortaya çıkacak titreşim emisyonu, aletlerin kullanılma şekline bağlı olarak belirtilen emisyon değerinden farklı olabilir.
• Gerçek kullanım koşullarındaki maruziyeti tahmin ederek (örneğin, aletin açılma süresine ek olarak kapalı konuma getirildiği ve rölantide çalıştığı süreler gibi çalışma döngüsünün tüm bileşenlerini dikkate alın), kullanıcıyı korumak için gerekli güvenlik önlemlerinin alındığından emin olun.

Yalnızca Avrupa ülkeleri için

ENH032-3

AT Uygunluk Beyani

Makita Corporation, sorumlu üretici firma olarak, Makita marka makine/makineler ile ilgili şu hususları beyan eder:

Makinenin Adı:

Akülü Çit Budama

Model Numarası / Tipi: BUH550, UH550D, BUH650, UH650D

Teknik Özellikler: bkz. "TEKNİK ÖZELLİKLER" tablosu. seri üretimdir ve

Şu Avrupa Yönergelerine uygundur:

Ve şu standartlara veya standartlaştırılmış belgelere uygun olarak üretilmiştir:

EN60745

Teknik dokümanlar şu firma tarafından saklanmaktadır:

Makita International Europe Ltd.

Milton Keynes, Bucks MK15 8JD, İngiltere

2000/14/EC sayılı Direktif tarafından istenen uygunluk

değerlendirme prosedürü, Ek V'e uygundur.

BUH550 ve UH550D Modeli

Ölçülen Ses Gücü Düzeyi: 93,1 dB (A)

Garanti Edilen Ses Gücü Düzeyi: 94 dB (A)

BUH650 ve UH650D Modeli

Ölçülen Ses Gücü Düzeyi: 92,4 dB (A)

Garanti Edilen Ses Gücü Düzeyi: 94 dB (A)

30.11.2009

Tomoyasu Kato

Müdür

Makita Corporation
