KULLANIM KILAVUZU DCR-SX20EK SONY

Bu ürün hakkındaki ek bilgiler ve sık sorulan sorulara verilen yanıtlar, Müşteri Destek Web Sitesi'nde bulunabilir.

http://www.sony.net/

%70'i veya daha fazlası yeniden kazanılmış kağıda basılmıştır.

Printed in China

SONY®

4-209-890-31(1)

Cihazı kullanmadan önce lütfen bu kullanım kılavuzunu dikkatle okuyun ve gelecekte başvurmak için saklayın.

UYARI

Yangın veya elektrik çarpma tehlikesini azaltmak için, üniteyi yağmur veya neme maruz bırakmayın.

Pilleri güneş ışığı, ateş veya benzeri aşırı sıcaklığa maruz bırakmayın.

DİKKAT

Pil takımı

Pil takımı yanlış kullanılırsa patlayabilir, yangına veya kimyasal yanıklara yol açabilir. Aşağıdaki uyarıları dikkate alın.

• Sökmeyin.
• Pil takımına baskı uygulamayın ve vurma, düşürme veya üstüne basma gibi şoka veya kuvvete maruz bırakmayın.
• Kısa devreye ve pil uçlarının metal cisimlerle temas etmesine izin vermeyin.
• 60 °C üzeri sıcaklığa maruz bırakmayın, örneğin doğrudan güneş ışığında tutmayın veya güneş altında park halindeki aracın içinde bırakmayın.
• Yakmayın veya ateşe atmayın.
• Hasarlı ya da akmış lityum iyon pilleri kullanmayın.
• Pil takımını orijinal bir Sony şarj cihazı ile veya pil takımını şarj edebilecek bir aygıt ile şarj edin.
• Pil takımını küçük çocukların ulaşamayacağı bir yerde saklayın.
• Pil takımını kuru tutun.
• Yalnızca aynı ya da Sony tarafından önerilen eşdeğer türde pillerle değiştirin.
• Kullanılmış pil takımlarını talimatlarda belirtildiği şekilde atın.

Pili yalnızca belirtilen tür ile değiştirin. Aksi takdirde, yangın ya da yaralanma tehlikesi vardır.

AC Adaptörü

AC Adaptörünü duvar ve eşya arası gibi dar bir alanda kullanmayın.

AC Adaptörü kullanırken yakındaki duvar prizinden yararlanın. Kameranızı kullandığınız sırada herhangi bir arıza oluştursa, AC Adaptörü hemen duvar prizinden çıkarın.

Kameranız kapalı bile olsa, AC Adaptör vasıtasıyla duvar prizine takılı olduğunda dahi kameranıza AC elektriği (şebeke elektriği) gelir.

Güç kablosu yalnızca bu kamerayla kullanım için özel olarak tasarlanmıştır ve başka bir elektrikli cihaz ile kullanılmamalıdır.

AVRUPA'DAKİ MÜŞTERİLER İÇİN

AB Yönetmeliklerinin uygulandığı ülkelerdeki müşteriler için bildirim

Bu ürünün üreticisi Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonya'dir. EMC ve ürün güvenliğinin Yetkili Temsilcisi Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Almanya'dir. Servis veya garantiyle ilgili her konuda ayrı servis veya garanti belgelerinde verilen adreslere başvurun.

Bu ürün, 3 metreden kısa bağlantı kablolarının kullanılması ile ilgili EMC Yönergesi uyarınca test edilmiş ve limitlere uygun bulunmuştur.

Dikkat

Belli frekanslardaki elektromanyetik alanlar, bu birimin resim ve ses kalitesini etkileyebilir.

Not

Eğer statik elektrik veya elektromanyetizma veri transferlerinin yarıda kesilmesine (başarısız olmasına) neden oluyorsa uygulamayı yeniden başlatın veya iletişim kablosunu (USB, vb.) çıkartıp yeniden takın.

Eski Elektrikli & Elektronik Cihazların İmhası (Avrupa Birliği ve diğer Avrupa ülkelerinde ayrı toplama sistemleriyle uygulanmaktadır)

Ürünün veya ambalajın üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik cihazların geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olmuş olacaksınız. Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen yerel sivil büronuz, ev atıkları imha hizmetleri veya ürünü satın aldığınız satıcı ile temasa geçiniz.

Atık pillerin bertaraf edilmesi (Avrupa Birliği'nde ve ayrı toplama sistemleri bulunan diğer Avrupa ülkelerinde uygulanan)

Pil veya ambalajın üzerindeki bu sembol, bu ürünle birlikte teslim edilen pilin evsel atık olarak değerlendirilmemesi gerektiğini belirtmektedir.

Bazı bateriler için bu sembol, kimyasal bir sembolle birleştirilerek kullanılmış olabilir. Eğer bateriler 0,0005% civa veya 0,004% kurşun'dan fazla içerikteyseler, o zaman bu kimyasal semboller civa (Hg) veya kurşun (Pb) için eklenir.

Bu pillerin doğru şekilde bertaraf edilmesini sağlamakla, pillerin uygunsuz şekilde bertaraf edilmesi neticesinde çevre ve insan sağlığında meydana gelebilecek olan potansiyel zararların engellenmesine de katkıda bulunmuş olacaksınız.

Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır.

Ürünlerin güvenlik, performans veya veri entegrasyon gibi sebeplerden dolayı beraberlerindeki pille sürekli bir bağlantı gerektirdikleri durumlarda pilin yalnızca kalifiye servis personeli tarafından değiştirilmesi zorunludur.

Pilin uygun bir şekilde değerlendirilmesini sağlamak amacıyla ürünü, kullanım süresinin sonunda elektrikli ve elektronik ekipmanların geri dönüştürülmesine ilişkin yürürlükte olan toplama noktasına teslim ediniz.

Diğer tüm piller için lütfen pillerin üründen güvenli bir şekilde çıkarılmasına ilişkin bölümü inceleyiniz. Pili, atık pillerin geri dönüştürülmesine yönelik yürürlükteki toplama noktasına teslim ediniz.

Bu ürünün veya pilin geri dönüştürülmesine ilişkin daha ayrıntılı bilgi için lütfen yerel Yetkili Dairenizle, evsel atık bertaraf servisinizle veya ürünü satın aldığınız mağazayla irtibat kurunuz.

Ürünle verilen parçalar

Parantez () içerisinde belirtilen sayılar, ürünle verilen miktarları gösterir.

□ AC Adaptörü (1)

□ Güç kablosu (1)

□ A/V bağlantı kablosu (1) A

□ USB kablosu (1) B

□ Şarj edilebilir pil paketi NP-FV30 (1)

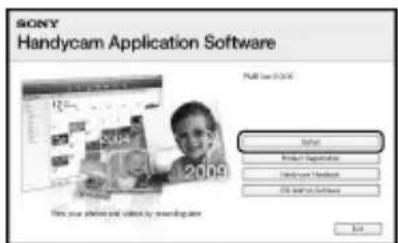

□ CD-ROM "Handycam" Application Software (1)

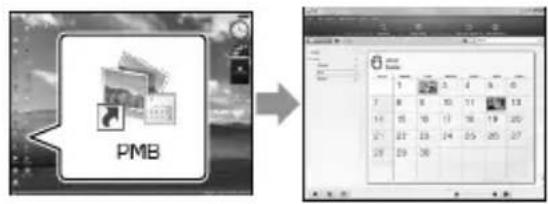

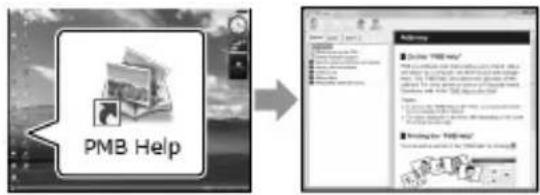

- "PMB" (yazılım, "PMB Help" dahil)

- "Handycam" El Kitabı (PDF)

□ “Kullanma Kılavuzu” (Bu kılavuz) (1)

Yalnızca DCR-SX20EK için*

□ Bellek kartı (4GB)**

* Ambalaj kutusunda yazılı olan model adını doğrulayın.

** Ortam kapasitesini ölçerken, 1 GB, bir bölümü sistem yönetim ve/veya uygulama dosyaları için kullanılan 1 milyar bayta eşittir. Kullanıcının kullanabileceği kapasite yaklaşık 3,83 GB'tır.

- Bu kamera ile kullanılabilecek bellek kartı için bkz. sayfa 18.

Kameranın kullanımı

- Kamerayı aşağıda gösterilen parçalarından ve soket kapaklarından tutmayın.

LCD ekran

- Kamera toza, su damlamasına veya suya dayanıklı değildir. Bkz. “Önlemler” (s. 59).

Menü öğeleri, LCD panel ve lens

- Gri renkteki menü öğeleri, geçerli kayıt veya oynatma koşullarında kullanılmaz.

- LCD ekran son derece hassas bir teknolojiyle imal edildiği için, piksellerin %99,99'undan fazlası etkin bir şekilde kullanılır. Buna karşılık, LCD ekran üzerinde sabit küçük siyah noktalar ve/veya parlak noktalar (beyaz, kırmızı, mavi veya yeşil) görülebilir. Bu noktalar, üretim sürecinin normal bir sonucudur ve kayıt işlemini hiçbir şekilde etkilemez.

Beyaz, kırmızı, mavi veya yeşil noktalar

- LCD ekranın veya lensin uzun süre doğrudan güneş ışınlarına maruz kalması arızalara yol açabilir.

- Kamerayı güneşe çevirmeyin. Aksi takdirde kameranız arızalanabilir. Güneş görüntülerini gün batımı gibi ışığın güçlü olmadığı saatlerde çekin.

Dil ayarlarının değiştirilmesi hakkında

- Kullanım prosedürlerinin açıklanması için her dilde ekran görüntüleri kullanılmıştır. Gerektiğinde kamerayı kullanmaya başlamadan önce ekran dilini değiştirebilirsiniz (s. 15).

Kayıt

• Bir bellek kartını kameranızla ilk defa kullanacağını zaman, düzgün çalışması için bellek kartını kameranızla (s. 51) biçimlendirmeniz önerilir.
  Bellek kartına kaydedilen tüm veriler biçimlendirildiğinde silinecek ve geri alınamayacaktır. Önemli verileri önceden bilgisayarınıza vb. kaydedin.
• Kayıt yapmaya başlamadan önce, görüntü ve sesin herhangi bir problem yaşanmadan kaydedilebildiğinden emin olmak için kayıt işlevini test edin.
• Kameranın, kayıt ortamının vb. arızalanması nedeniyle kayıt veya oynatma işlevinin çalışmaması durumunda kayıt içeriğinin kurtarılması mümkün değildir.
• Televizyon renk sistemleri ülkeye/bölgeye göre farklılıklar gösterir. Kayıtları televizyonda görüntülemek için PAL sistemi bulunan bir televizyon kullanmalısınız.
• Televizyon programları, filmler, video kasetleri ve diğer materyaller telif hakkıyla korunuyor olabilir. Bu tür materyallerin izinsiz kaydedilmesi, telif hakkı kanunlarına aykırı olabilir.

Oynatma ile ilgili not

- Kameranızda kayıtlı görüntüler diğer cihazlarda düzgün oynatılamayabilir.

Benzer şekilde diğer aygıtlara kaydedilmiş görüntüler de bu kamerada düzgün oynatılamayabilir.

- SD bellek kartlarına kaydedilmiş filmler diğer üreticilerin A/V cihazlarında oynatılamaz.

Çektiğiniz tüm görüntü verilerini kaydedin

- Görüntü verilerinizin kaybolmasını önlemek için çektiğiniz tüm görüntüleri düzenli olarak harici bir kayıt ortamına aktarın.

Bilgisayarınızı kullanarak görüntü verilerini DVD-R gibi bir diske kaydetmeniz önerilir.

Ayrıca, görüntü verilerinizi bir VCR veya bir DVD/HDD kaydedici vb. (s. 42) kullanarak kaydedebilirsiniz.

Pil paketi/AC Adaptörü ile ilgili notlar

• Pil paketini veya AC Adaptörünü çıkarmadan önce, kameranın kapalı olduğundan emin olun.
• Kamerayı ve DC fişini sıkıca tutarak AC Adaptörünü kameradan çıkarın.

Kamera/pil paketi sıcaklığıyla ilgili not

- Kamera veya pil paketi sıcaklığı çok yükseldiğinde veya düştüğünde kameranın koruma özellikleri etkinleştirildiği için kamerayla kayıt yapamayabilir veya görüntüleri oynatamayabilirsiniz. Bu durumda LCD ekranda bir gösterge görüntülenir.

Kamera bilgisayara veya aksesuarlara bağlıyken

• Kameranın kayıt ortamını bir bilgisayar kullanarak biçimlendirmeye çalışmayın. Aksi takdirde kameranız düzgün çalışmayabilir.
• Kamerayı bir kablo yardımıyla başka bir cihaza bağlarken konektör fişinin doğru yönde takıldığından emin olun. Fişin terminale zorlanarak takılması, terminale zarar verir ve kameranızın arızalanmasına yol açabilir.

Görüntü kaydedemiyor/ oynatamıyorsanız, [ORTM.BÇMLNDRM.] işlemini uygulayın

- Uzun süre görüntü kaydı/silme işlemini yinelerseniz, kayıt ortamında veri parçalanması meydana gelebilir. Görüntüler kaydedilemez veya yeni görüntüler çekilemez. Böyle bir durumda, önce görüntülerinizi harici bir ortam türüne kaydedin ve sonra MENU (MENU) → [Tümünü göster] → [ORTM.BÇMLNDRM.]

( [ORTAMI YÖNET] kategorisi altında) → istenen ortam (DCR-SR15E/SR20E) → [EVET] → [EVET] → OK öğelerini seçerek [ORTM BÇMLNDRM.] işlemini uygulayın.

İsteğe bağlı aksesuarla ilgili notlar

• Orijinal Sony aksesuarları kullanmanızı öneririz.
• Bu tür ürünlerin bulunabilirliği ülkeye/bölgeye göre değişir.

Bu kılavuzdaki resimler, çizimler ve ekran görüntüleri hakkında

• Bu kılavuzda örnek olarak kullanılan resimler dijital fotoğraf makinesi ile çekilmiştir ve bu nedenle kameranıza ait gerçek resimlerden ve ekran göstergelerinden farklı olabilir. Kameranızın resimleri ve ekran göstergesi, daha kolay anlaşılması için büytülmüş veya sadeleştirilmiştir.
• Bu kılavuzda, kameranızın dahili sabit diski (DCR-SR15E/SR20E) ve bellek kartı “kayıt ortamı” olarak adlandırılacaktır.
• Kameranın ve aksesuarlarının tasarımı ve teknik özellikleri önceden herhangi bir bildirimde bulunulmaksızın değiştirilebilir.

Kameranızın model adından emin olun

• Bir özellik modeller arasında farklı olduğu zaman, bu kılavuzda model adı belirtilir. Kameranızın altında yazılı olan model adından emin olun.
• Bu seriye ait özelliklerin temel farkları aşağıdaki gibidir.

	Kayıtortamı	Dahili kayıtortamının kapasitesi	USBgirişi
DCR-SR15E	Dahili sabit disk + bellekkartı	80 GB Yalnızca çıkış
DCR-SR20E
DCR-SX15E	Bellekkartı	—	Yalnızca çıkış
DCR-SX20E			Giriş/ çıkış

Kullanımla ilgili notlar

• Aşağıdakilerden hiçbirini yapmayın, aksi takdirde kayıt ortamı hasar görebilir, kaydedilen görüntülerin oynatılması mümkün olmayabilir, bu görüntüler kaybolabilir veya başka arızalar ortaya çıkabilir.

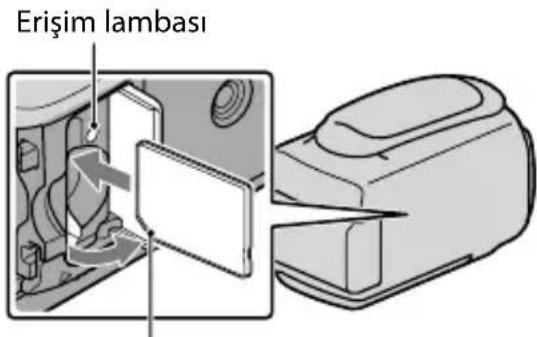

  – Erişim ışığı (s. 18) yanarken veya yanıp sönerken bellek kartını çıkarmayın
• Pili veya AC Adaptörünü kameradan çıkarmayın veya POWER lambası (s. 13) veya erişim lambası (s. 18) yanarken veya yanıp sönerken kamerayı darbeye veya titreşime maruz bırakmayın
• Omuz kayışı kullanırken (ayrı olarak satılır), kamerayı bir nesneye çarpmamaya dikkat edin.
• Kameranızı çok yüksek sesli alanlarda kullanmayın (DCR-SR15E/SR20E).

Düşme sensörü hakkında (DCR-SR15E/SR20E)

- Dahili sabit diski düşürmenin oluşturacağı şok etkisinden korumak için, kamera bir düşme sensörü işlevine sahiptir. Düşme durumunda veya yer çekimsiz bir ortamda bu işlev etkinleştirildiğinde oluşan blok sesi de kaydedilebilir. Düşme sensörü arka arkaya düşme olayları algıarsa, kayıt/oynatma işlemi durabilir.

Kameranın yüksek irtifalarda kullanılması ile ilgili not (DCR-SR15E/SR20E)

- 5.000 metreden daha yüksek olan düşük basınçlı alanlarda kamerayı açmayın. Aksi takdirde kameranızın dahili sabit disk sürücüsüne zarar verebilirsiniz.

Çalışma akışı

Başlarken (s. 10)

Güç kaynağıni ve kayıt ortamını hazırlayın.

Film ve fotoğraf kaydı (s. 20)

Film kaydı → s. 21

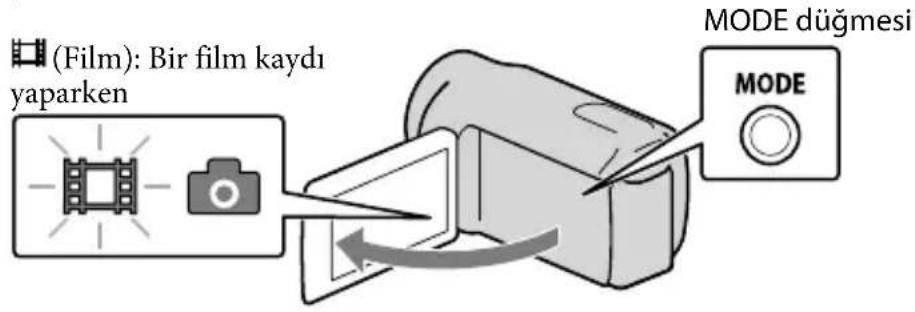

Kayıt modunun değiştirilmesi

Yaklaşık kayıt süresi (ORTAM BİLGİSİ)

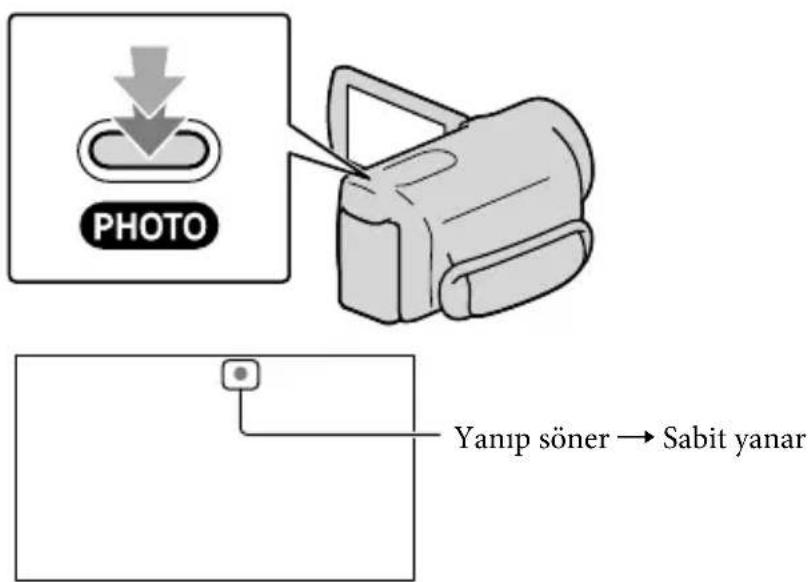

Fotoğraf çekimi → s. 23

Film ve fotoğrafların oynatılması

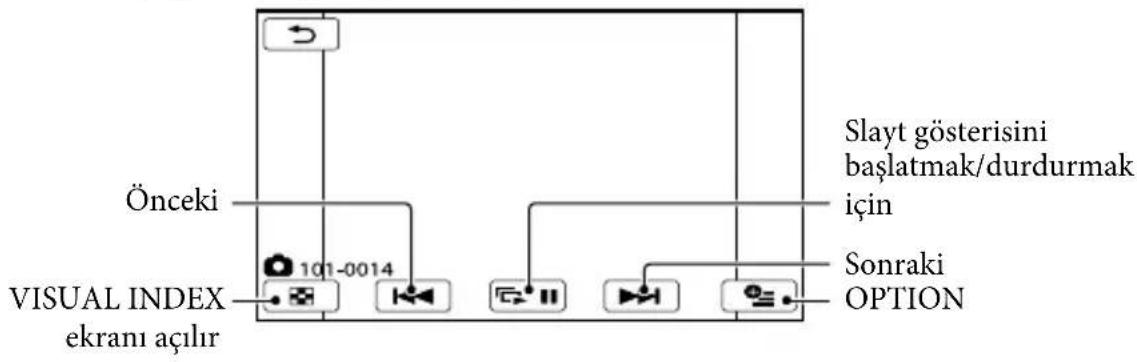

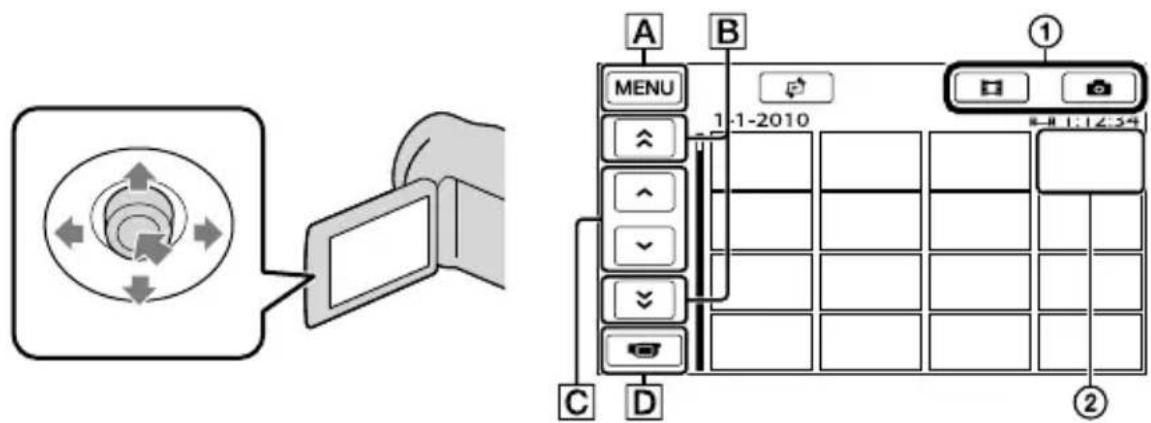

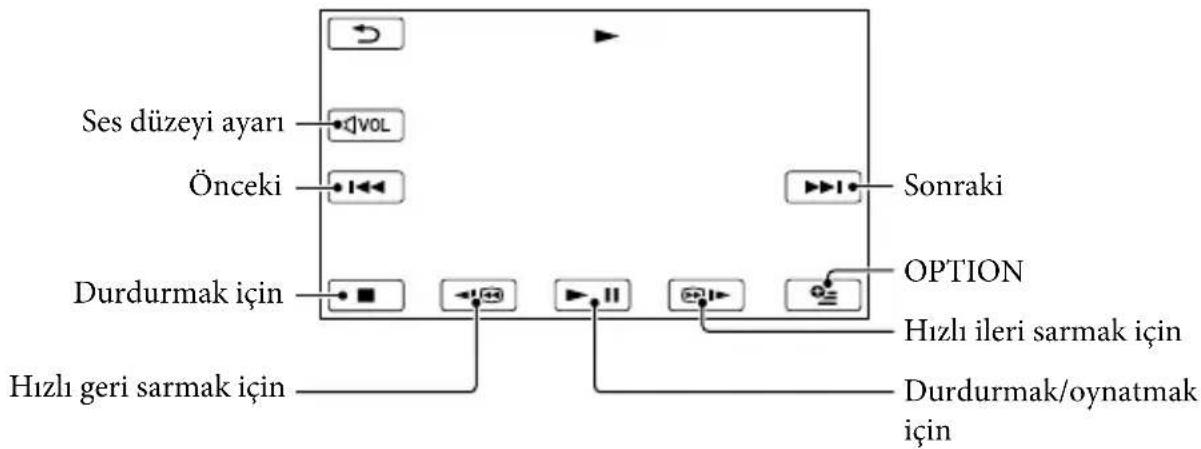

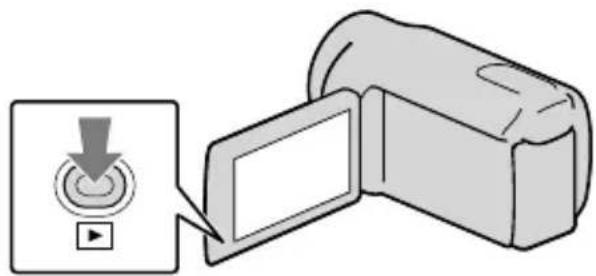

Kamerada oynatma → s. 25

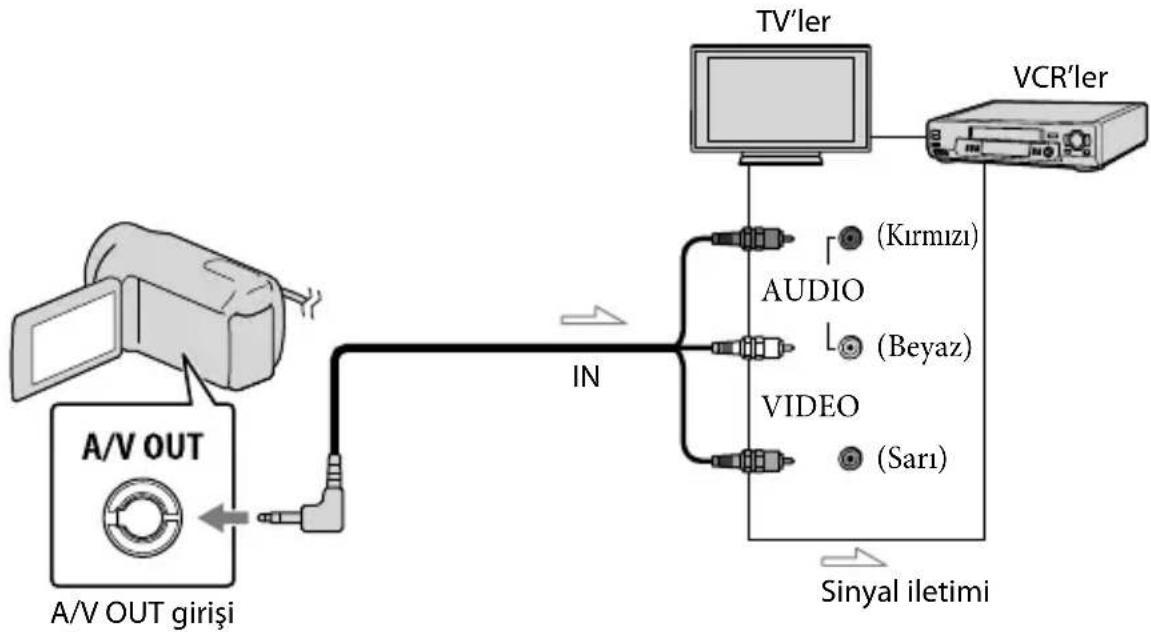

Görüntülerin televizyonda izlenmesi → s.28

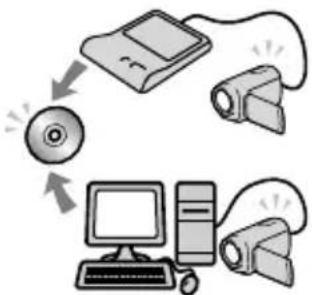

Görüntülerin kaydedilmesi

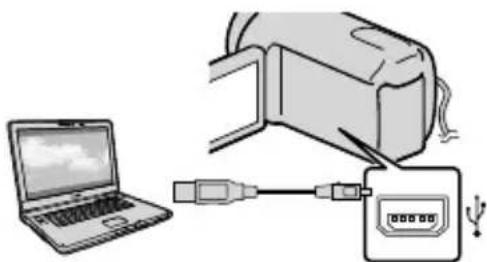

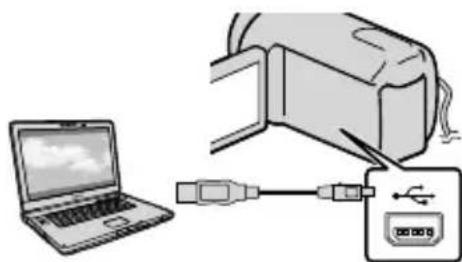

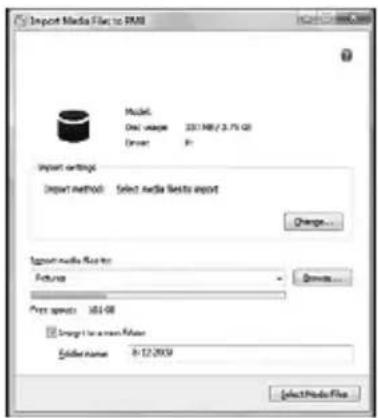

Film ve fotoğrafların bir bilgisayara kaydedilmesi → s. 32

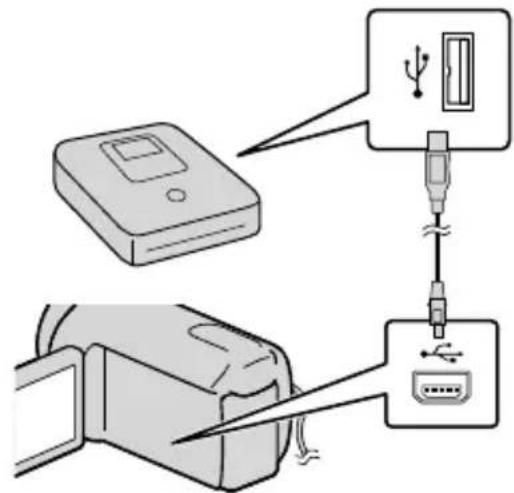

Film ve fotoğrafların harici bir ortama kaydedilmesi → s.39

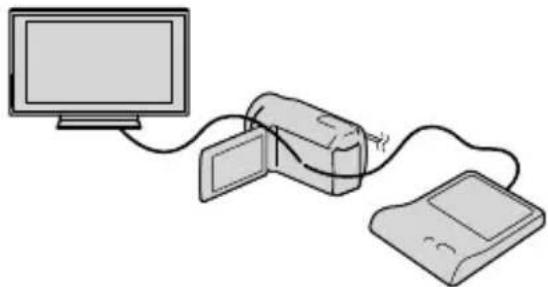

Görüntülerin bir DVD yazıcı/kaydedici ile kaydedilmesi → s. 42


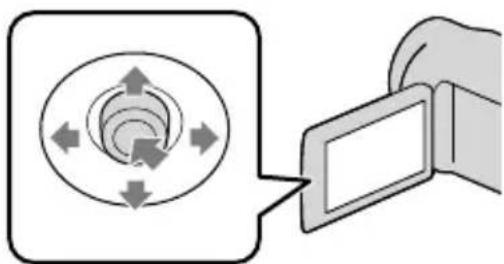

Filmlerin ve fotoğrafların silinmesi (s. 30)

Bilgisayarınıza veya bir diske kaydedilen görüntü verilerini silerseniz, boş kayıt ortamına yeni görüntüler kaydedebilirsiniz.

1. Adım: Pil paketinin şarj edilmesi 10 Pil paketinin yurt dışında şarj edilmesi 12

2. Adım: Gücün açık konuma getirilmesi ve saat ve tarih ayarı ..... 13 Çoklu seçicinin kullanımı ..... 15 Dil ayarlarının değiştirilmesi ..... 15

3. Adım: Kayıt ortamının hazırlanması 16 Kayıt ortamı ayarlarını kontrol etmek için 17 Dahili kayıt ortamından bellek kartına filmleri ve fotoğrafları çoğaltma veya kopyalama (DCR-SR15E/SR20E) 19

Kayıt/Oynatma

Kayıt.... 20

Kamerada oynatma 25

Görüntülerin televizyonda izlenmesi 28

Kameranızın doğru şekilde kullanılması

Filmlerin ve fotoğrafların silinmesi.... 30

Film ve fotoğrafların bir bilgisayara kaydedilmesi

Bir bilgisayarı hazırlama (Windows) 32 Macintosh kullanırken 32 PMB yazılımını başlatma (Picture Motion Browser) 35 Tek dokunuşla disk oluşturma (One Touch Disc Burn) 35 Film ve fotoğrafları bir bilgisayara aktarma 36 Disk oluşturma 37 Disk kopyalama 38 Filmleri düzenleme 38 Bir filmden fotoğraflar yakalama 38

Görüntüleri harici bir cihaza kaydetme

Görüntülerin harici bir ortama kaydedilmesi (DOĞRUDAN KOPYA) 39 Bir DVD yazıcı/kaydedici ile disk oluşturma 42

Kameranızı özelleştirme

Menüleri kullanma 47

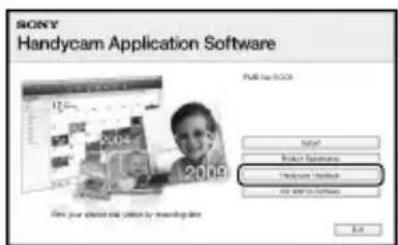

"Handycam" El Kitabı'ndan ayrıntılı bilgi alma....53

Ek bilgiler

? Sorun Giderme 54

Kalan film kayıt süresi/çekilebilecek fotoğraf sayısı 57

Önlemler 59

Özellikler 61

Hızlı başvuru

Ekran göstergeleri.... 63

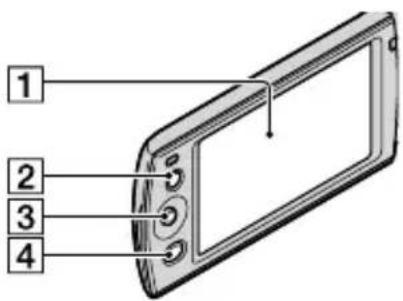

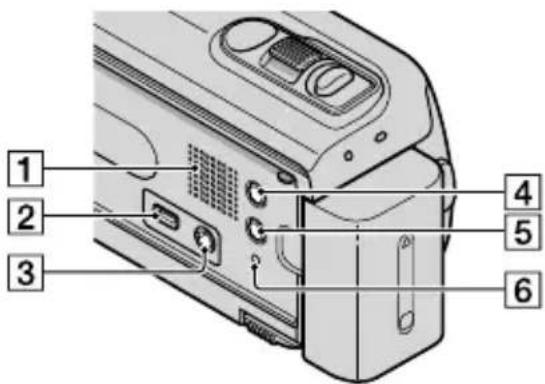

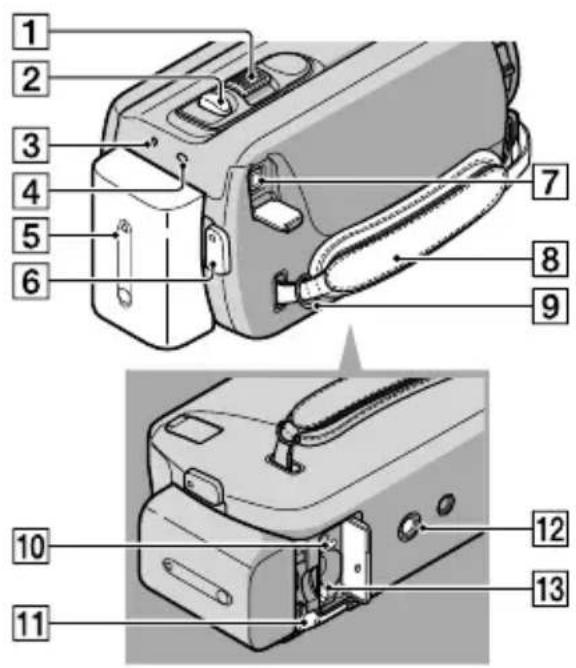

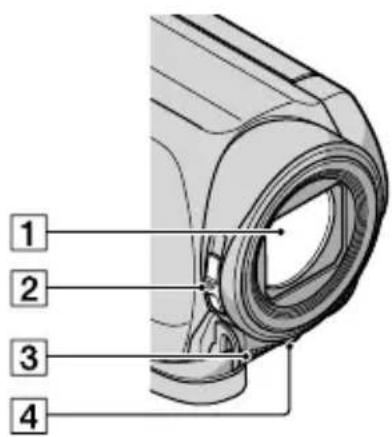

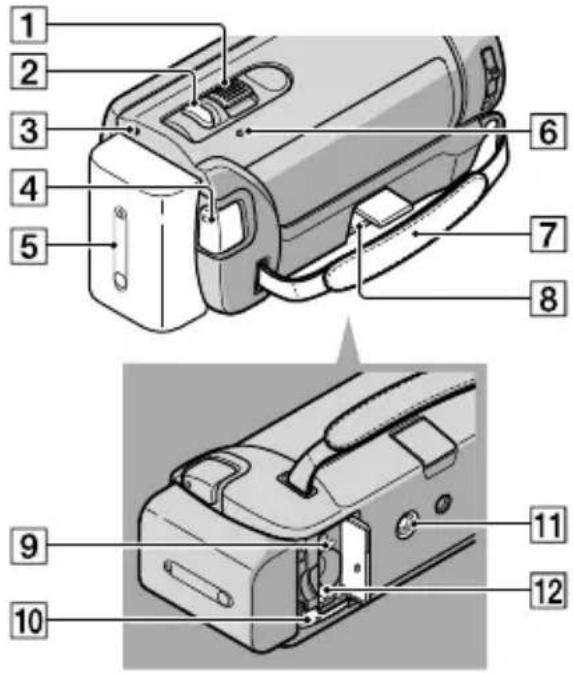

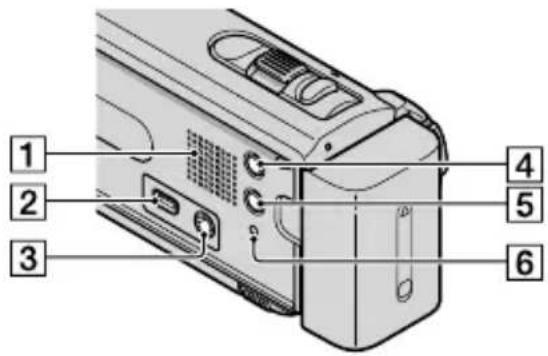

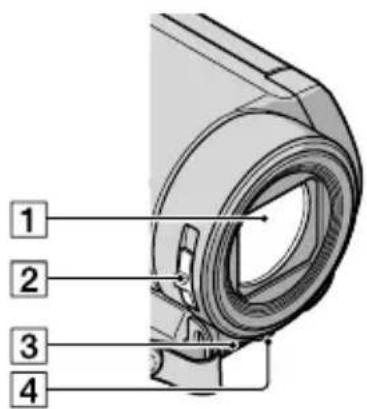

Parçalar ve kontroller 64

indeks 67

Başlarken

1. Adım: Pil paketinin şarj edilmesi

DCR-SR15E/SR20E

DCR-SX15E/SX20E

"InfoLITHIUM" pil paketini (V serisi) ancak kameraya taktıktan sonra şarj edebilirsiniz.

Notlar

- V serisi dışında başka bir "InfoLITHIUM" pil paketini kameraya takamazsınız.

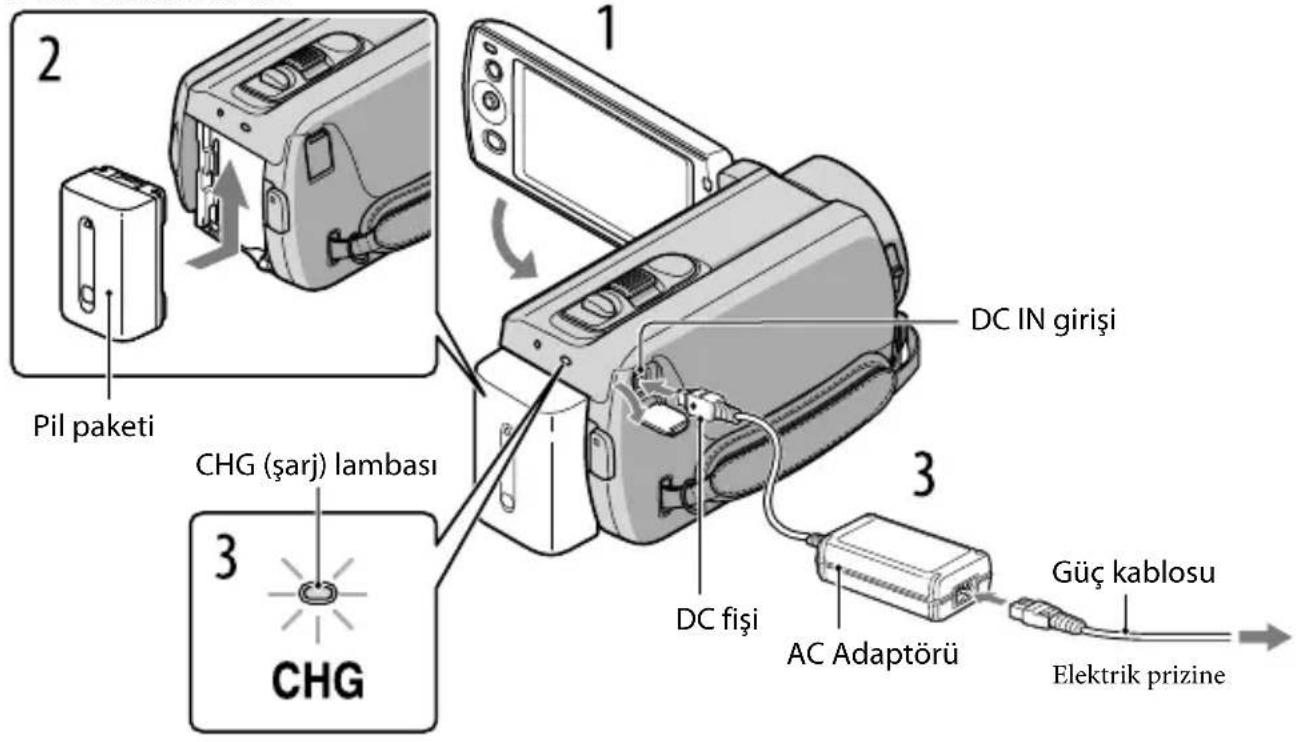

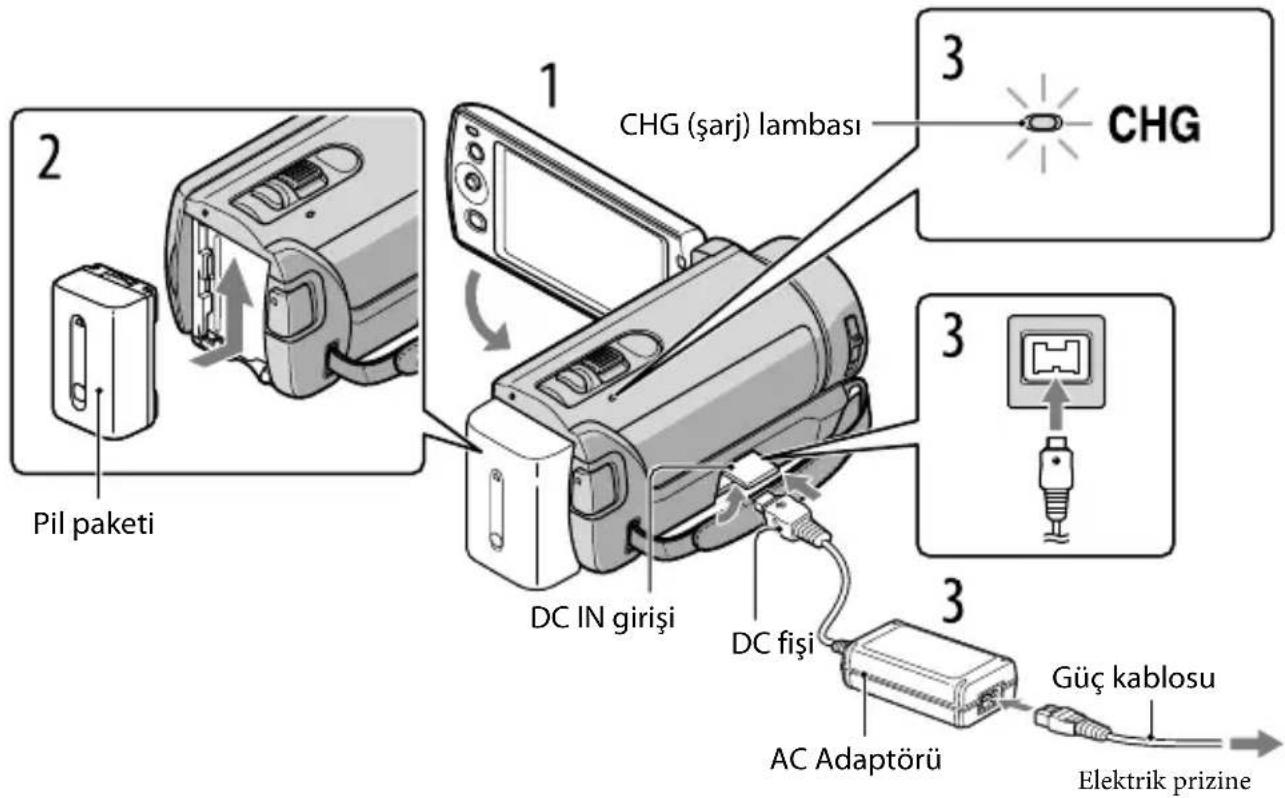

LCD ekranı kapatarak kameranızı kapatın.

Pil paketini yerine oturana kadar ok yönünde kaydırarak takın.

AC Adaptörünü ve güç kablosunu kameranıza ve elektrik prizine takın.

- DC fişindeki ▲ işaretini DC IN jakıyla hizalayın.

CHG (şarj) lambası yanacak ve şarj işlemi başlayacaktır. Pil paketi tamamen şarj edildiğinde CHG (şarj) lambası söner.

Pil şarj edildiğinde AC Adaptörünü kameranızın DC IN jakından çıkarın.

İpuçları

• Kaydetme ve oynatma süreleri için 57. sayfaya bakın.
• Kameranız açıkken, kalan yaklaşık pil gücü miktarını LCD ekranın sol üst köşesindeki kalan pil göstergesinden kontrol edebilirsiniz.

Şarj süresi

Şarjı tamamen boşalmış bir pil paketinin tamamen şarj edilmesi için gereken yaklaşık süre (dk.).

Pil paketi Şarj süresi
NP-FV30(ürünle verilir)	115
NP-FV50 155
NP-FV70 195
NP-FV100 390

• Süreler kamera 25 °C'de şarj edilirken ölçülmüştür. 10 °C ila 30 °C önerilir.

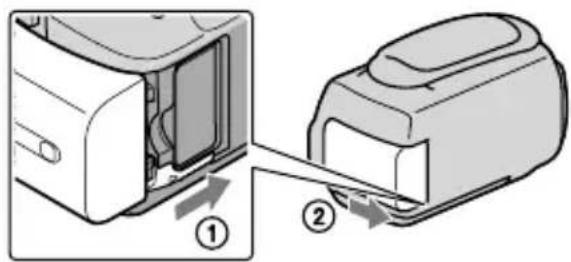

Pil paketini çıkarmak için

LCD ekranı kapatın. BATT (pil) çıkarma kolunu kaydırın (①) ve pil paketini çıkarın (②).

Duvardaki prizi güç kaynağı olarak kullanmak için

“1. Adım: Pil paketinin şarj edilmesi” ile aynı bağlantıları yapın. Pil paketi kameraya takılı olsa bile pil paketinin şarji azalmaz.

Pil paketinin yurt dışında şarj edilmesi

Kamera ile verilen AC Adaptörünü AC 100 V - 240 V, 50 Hz/60 Hz aralığında kullanarak pili istediğiniz ülkede/bölgede şarj edebilirsiniz.

Notlar

- Bunun için elektronik voltaj transformatörü kullanmayın.

Pil paketi ile ilgili notlar

• Pil paketini çıkarmadan veya AC Adaptörünün bağlantısını kesmeden önce, LCD ekranı kapatın ve POWER lambasının (s. 13) ve erişim lambasının (s. 18) kapalı olduğundan emin olun.
• Aşağıdaki koşullarda şarj yapılırken CHG (şarj) lambası yanıp söner:

– Pil paketi doğru şekilde takılmamışsa.
– Pil paketi zarar görmüşse.
– Pil paketinin sıcaklığı düşükse.

Pil paketini kameranızdan çıkarın ve sıcak bir yere koyun.

– Pil paketinin sıcaklığı yüksekse.

Pil paketini kameranızdan çıkarın ve serin bir yere koyun.

- Varsayılan ayarlara göre, yaklaşık 5 dakika boyunca hiçbir işlem yapılmazsa, pil tasarrufu sağlanması için kamera otomatik olarak kapalı konuma alınacaktır ([OTO.KAPANMA]).

AC Adaptörü ile ilgili notlar

• AC Adaptörünü kullanırken yakındaki bir elektrik prizinden yararlanın. Kameranızı kullandığınız sırada herhangi bir arıza oluşursa, AC Adaptörünü hemen prizden çekin.
• AC Adaptörünü duvar ile mobilyalar arasındaki boşluklar gibi dar alanlarda kullanmayın.
• AC Adaptörünün DC fişini veya pil terminalini herhangi bir metal nesneyle kısa devre yaptırmayın. Bu durum arızaya neden olabilir.

2. Adım: Gücün açık konuma getirilmesi ve saat ve tarih ayarı

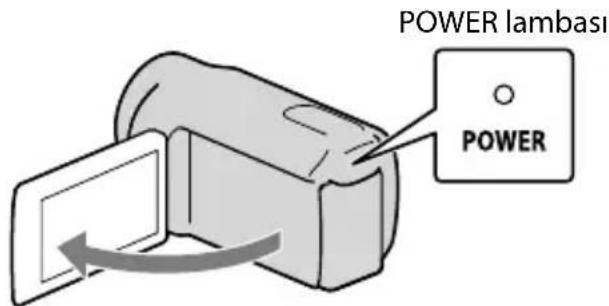

1 Kameranızın LCD ekranını açın.

Kameranız açılır.

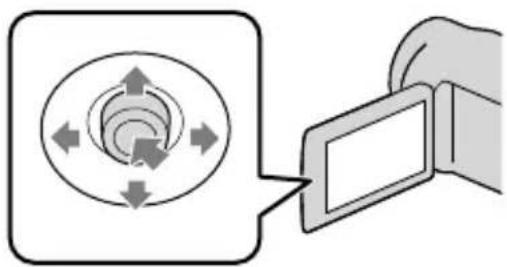

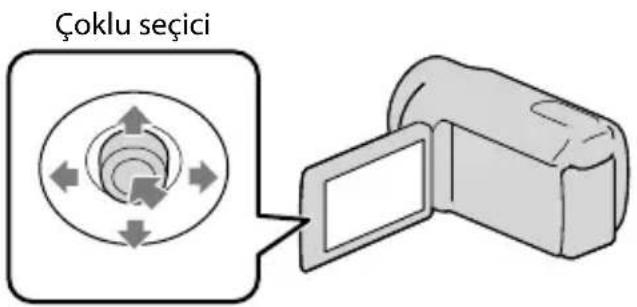

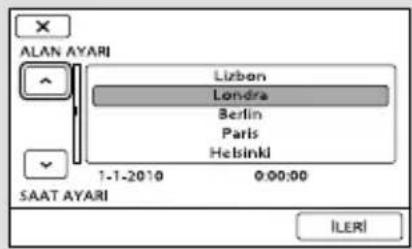

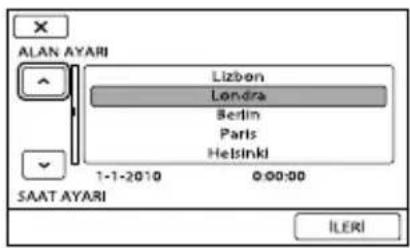

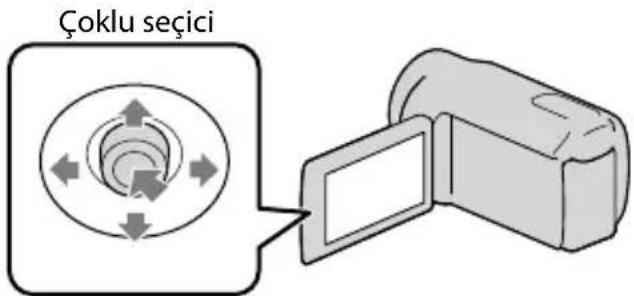

2 Çoklu seçicinin ▲/▼ düğmesi ile ▲/□çimini yapıp istediğiniz coğrafi bölge aydınlanana dek çoklu seçicinin ortasına basmaya devam ederek istediğiniz coğrafi bölgeyi seçin.

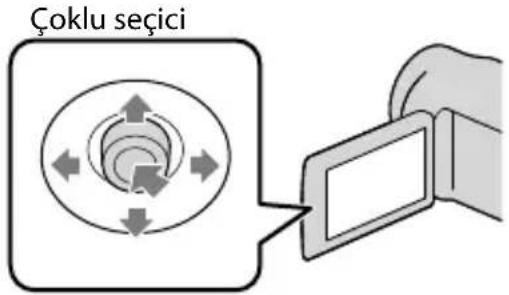

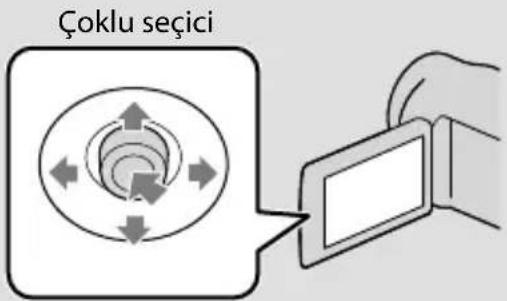

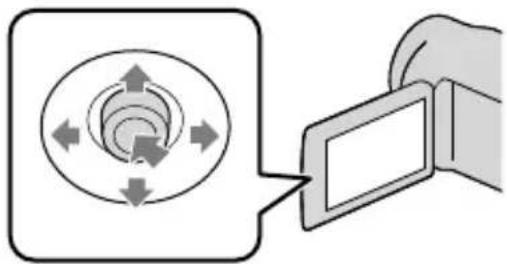

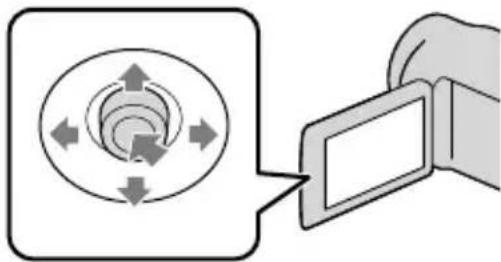

• Çoklu seçiciyi kullanma ile ilgili ayrıntılar için bkz. sayfa 15.
• Tarihi ve saati tekrar ayarlamak için çoklu seçiciyi kullanarak MENU (MENU) → [Tümünü göster] → [SAAT/DİL AYR.] ([GENEL AYARLAR] kategorisi altında) → [SAAT AYARI] öğesini seçin. Öğe ekranda değilse, öğe görünene kadar ↗/ ↘gesini seçin.

3 Çoklu seçicinin ▼ düğmesi ile [İLERİ] öğesini seçtikten sonra çoklu seçicinin ortasına basın.

4 Çoklu seçicinin ◀/▶ düğmesi ile [YAZ SAATİ] ayarını seçin ve çoklu seçicinin ortasına basın.

[YAZ SAATİ] seçeneğini [AÇIK] olarak ayarlarsanız, saat ayarı 1 saat ilerler.

5 Çoklu seçicinin ▼ düğmesi ile [İLERİ] öğesini seçtikten sonra çoklu seçicinin ortasına basın.
6 Aşağıdaki prosedürü tekrarlayarak tarihi ve saati ayarlayın.

① Çoklu seçicinin ◀/▶ düğmesiyle istediğiniz öğeyi vurgulayın.
② Çoklu seçicinin ▲/▼ düğmesi ile ayar değerini seçin ve çoklu seçicinin ortasına basın.

7 Çoklu seçicinin ▼ düğmesi ile [İLERİ] → OK öğesini seçtikten sonra çoklu seçicinin ortasına basın.

Saat çalışmaya başlayacaktır.

Notlar

• Kayıt sırasında tarih ve saat görüntülenmez, ancak otomatik olarak kayıt ortamına kaydedilir ve oynatma sırasında görüntülenebilir. Tarihi ve saati görüntülemek için MENU (MENU) → [Tümünü göster] → [OYNATMA AYRLR.] [OYNATMA] kategorisi altında) → [VERİ KODU] → [TARİH/SAAT] → OK → ↻ töğesişehirin.
• MENU (MENU) → [Tümünü göster] → [SES/GRNT.AYRLR.] (GENEL AYARLAR) kategorisi altında) → [BİP] → [KAPALI] → OK → öğesim seçerek işlemler sırasında duyulan bip seslerini kapatabilirsiniz.

Gücün kapatılması

LCD ekranı kapatın. POWER lambası birkaç saniye yanıp söner ve güç kapatılır.

Çoklu seçicinin kullanımı

① Çoklu seçicinin ▼/▲/◄/► düğmelerini kullanarak düğmenin üzerine turuncu çerçeve yerleştirin ve düğmeyi seçin.
② Seçiminizi onaylamak için çoklu seçicinin ortasına basın.

Dil ayarlarının değiştirilmesi

Mesajların belirtilen dilde görüntülenmesi için ekran görünümlerini değiştirebilirsiniz.

MENU (MENU) → [Tümünü göster] → [SAAT/ÖİL AYR.] ([GENEL AYARLAR])

kategorisi altında) → [DİL AYARI] → istediğiniz dil → OK → ⚠ → ✗ öğesini seçin.

3. Adım: Kayıt ortamının hazırlanması

Kullanılabilecek kayıt ortamı kameranıza göre değişiklik gösterir. Aşağıdaki simgeler kameranızın ekranında görüntülenir.

DCR-SX15E/SX20E:

Bellek kartı

DCR-SR15E/SR20E:

Dahili sabit disk Bellek kartı

* Varsayılan ayarda, hem filmler hem de fotoğraflar bu kayıt ortamına kaydedilir. Kayıt, oynatma ve düzenleme işlemlerini seçilen ortamda gerçekleştirebilirsiniz.

- ▼/▲/◄/► ile seçim yaptıktan sonra çoklu seçicinin ortasındaki düğmeye basarak seçiminizi onaylayın.

İpuçları

• Film kayıt süresi için 57. sayfaya bakın.
• Çekilebilecek fotoğraf sayısı için 58. sayfaya bakın.

Filmler için kayıt ortamının seçilmesi (DCR-SR15E/SR20E)

1 MENU (MENU) → [Tümünü göster] → [ORTAM AYARLARI] ( [ORTAMI YÖNET] kategorisi altında) → [FİLM ORTM.AYARI] öğesini seçin.

[FİLM ORTM.AYARI] ekranı görüntülenecektir.

2 İstediğiniz kayıt ortamını seçin.

3 [EVET] → OK öğesini seçin.

Kayıt ortamı değişecektir.

Fotoğraflar için kayıt ortamının seçilmesi (DCR-SR15E/SR20E)

1 MENI U) → [Tümünü göster] → [ORTAM AYARLARI] ( [ORTAMI YÖNET] kategorisi altında) → [FOTO.ORT.AYARI] öğesini seçin.

[FOTO.ORT.AYARI] ekranı görüntülenecektir.

2 İstediğiniz kayıt ortamını seçin.

Kayıt ortamı değişecektir.

Kayıt ortamı ayarlarını kontrol etmek için

Film veya fotoğraf çekim modunda kayıt yaparken, kayıt ortamı simgesi ekranın sağ üst köşesinde görüntülenir.

Kayıt ortamı simgesi

LCD ekranda görüntülenen simge, kullandığınız kameraya göre değişir.

Bellek kartını takma

Notlar

- Filmleri ve/veya fotoğrafları bellek kartına (DCR-SR15E/SR20E) kaydetmek için kayıt ortamını [BELLEK KARTI] olarak değiştirin.

Kameranızla kullanılabilen bellek kartı türleri

• Bu kamera ile yalnızca “Memory Stick PRO Duo”, “Memory Stick PRO-HG Duo”, SD bellek kartları (Sınıf 2 veya daha hızlı), SDHC bellek kartları (Sınıf 2 veya daha hızlı) ve SDXC bellek kartları (Sınıf 2 veya daha hızlı) kullanılabilir. Tüm bellek kartlarında çalışması garanti edilemez.
• 32 GB'ye kadar "Memory Stick PRO Duo" ve 64 GB'ye kadar SD bellek kartları test edilmiş ve kameranızla çalıştıkları kanıtlanmıştır.
• “Memory Stick PRO Duo” üzerine kayıt yaparken 512 MB veya üzeri “Memory Stick PRO Duo” kullanmanız önerilir.
• Bu kılavuzda, “Memory Stick PRO Duo” ve “Memory Stick PRO-HG Duo”, “Memory Stick PRO Duo” olarak, SD bellek kartları, SDHC bellek kartları ve SDXC bellek kartları da SD bellek kartları olarak ifade edilmiştir.

Notlar

• MultiMediaCard kullanılamaz.
- SDXC bellek kartlarına kaydedilmiş görüntüler, bu kameraya USB kablo ile bağlı exFAT uyumlu olmayan bilgisayarlarda, AV bileşenlerinde vb. oynatılamaz veya buralara alınamaz. Bağlı aygıtların exFAT uyumlu olduklarıını önceden kontrol edin. exFAT ile uyumlu olmayan bir aygıtı bağlarsanız, yeniden başlatma ekranı görünebilir. Yeniden başlatma işlemini asla gerçekleştirmeyin, aksi takdirde tüm kaydedilmis icerikler kaybolacaktır.
* exFAT, SDXC bellek kartlarında kullanılan dosya sistemidir.

Kameranız ile birlikte kullanılabilen bellek kartı boyutları

• Yalnızca standart "Memory Stick" boyutunun yaklaşık yarısı büyüklüğündeki "Memory Stick Duo" ve standart boyutlu SD bellek kartları kullanılabilir.
• Bellek kartına veya bellek kartı adaptörüne etiket vb. yapıştırmayın. Aksi takdirde arıza meydana gelebilir.

Kapağı açın, bellek kartının çentikli köşesini şekilde gösterildiği gibi çevirin ve tık sesi gelinceye kadar bellek kartı yuvasına itin.

- Bellek kartını taktıktan sonra kapağı kapatın.

Çentikli köşeye dikkat edin.

Yeni bir bellek kartı takarsanız [Yeni Resim Veritabanı Dosyası oluştur.] ekranı görüntülenebilir. Bu durumda, [EVET] öğesini seçin. Bellek kartınıza yalnızca fotoğraf kaydediyorsanız [HAYIR] düğmesini seçin.

- Bellek kartının yönünün doğru olduğundan emin olun. Bellek kartını zorlayarak yanlış yönde takarsanız, bellek kartı, bellek kartı yuvası veya görüntü verileri bozulabilir.

Notlar

- [Yeni Resim Veritabanı Dosyası oluşturulamadı. Yeterli boş alan olmayabilir.] görüntülenirse, MENU (MENU) → [Tümünü göster] → [ORTM.BÇMLNDRM.] [ORTAMI YÖNET] kategorisi altında) → [BELLEK KARTI] (DCR-SR15E/SR20E) → [EVET] → [EVET] → OK öğelerini seçerek bellek kartını yeniden başlatın.

Bellek kartını çıkarmak için

Kapağı açın ve bellek kartını tek seferde hafifçe itin.

• Kayıt sırasında kapağı açmayın.
• Bellek kartı takılırken veya çıkarılırken bellek kartının fırlamaması ve düşmemesi için dikkatlı olun.

Dahili kayıt ortamından bellek kartına filmleri ve fotoğrafları çoğaltma veya kopyalama (DCR-SR15E/SR20E)

MENU (MENU) → [Tümünü göster] → [FİLM ÇOĞALT]/[FOTOĞRAF KOPYL.]

( [DÜZ.] kategorisi altında) öğelerini seçin, ardından ekrandaki yönergeleri takip edin.

Kayıt/Oynatma

Kayıt

Varsayılan ayarda, filmler aşağıdaki kayıt ortamlarına kaydedilir.

DCR-SX15E/SX20E: Bellek kartı

DCR-SR15E/SR20E: Dahili sabit disk

İpuçları

- Kayıt ortamını değiştirme hakkında bilgi için bkz. sayfa 16 (DCR-SR15E/SR20E).

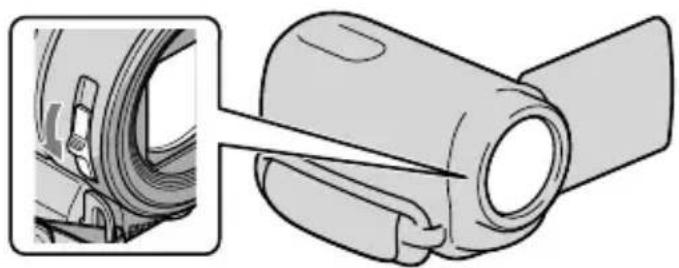

Lens kapağını açmak için

Açmak için LENS COVER düğmesini kaydırın.

- Kaydı bitirdiğinizde veya görüntü izlerken lens kapağını kapalı tutun.

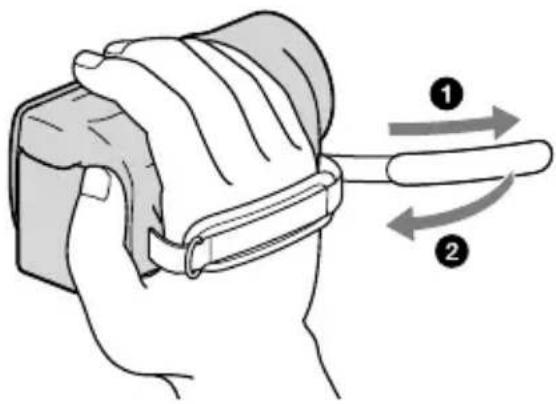

El kayışını takın.

DCR-SR15E/SR20E

2 Kameranızın LCD ekranını açın.

Kameranız açılır.

- Kayıt modlarını MODE düğmesine basarak değiştirebilirsiniz. İstenen mod simgesi görünene dek MODE düğmesine basın.

Film kaydı

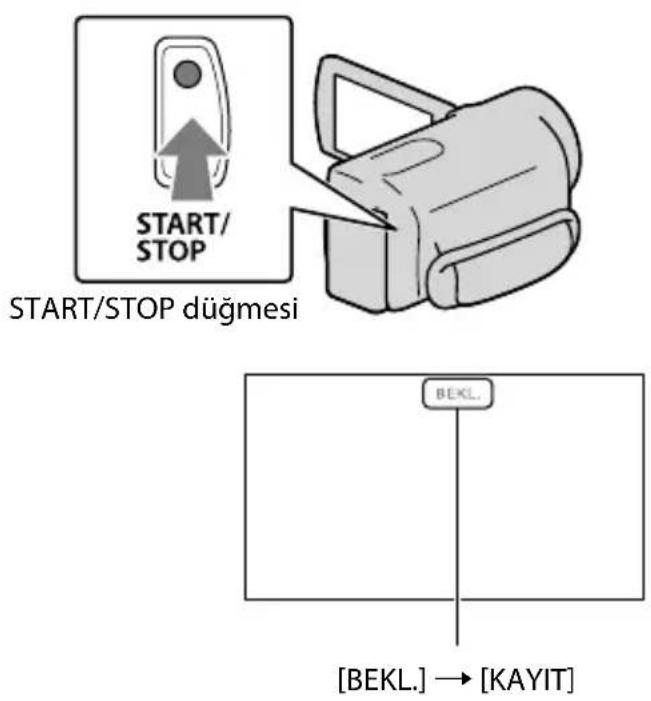

Kaydı başlatmak için START/STOP düğmesine basın.

Kaydı durdurmak için START/STOP düğmesine tekrar basın.

- Kameranızı açtığınızda veya kayıt (film/fotograf)/oynatma moduna geçtiğinizde LCD panelindeki simgeler ve göstergeler yaklaşık 3 saniye boyunca görüntülenir, sonra kaybolur. Simge ve göstergeleri yeniden görüntülemek için çoklu seçiciye basın.

Notlar

• Film kaydederken LCD ekranı kapatırsanız, kamera kayıt yapmayı durdurur.
• Filmler sürekli olarak en fazla 13 saat boyunca kaydedilir.
• Bir film dosyasının boyutu 2 GB'yi aştığında otomatik olarak başka bir film dosyası oluşturulur.
• Kamerayı çalıştırdıktan sonra kayıt yapmaya başlayabilmeniz için birkaç saniye geçmesi gerekir. Bu süre boyunca kameranızla işlem yapamazsınız.
• Kayıt bittikten sonra kayıt ortamına veri yazılmaya devam ediliyorsa aşağıdaki durumlar gösterilir. Bu süre boyunca kamerayı darbe veya sarsıntıya maruz bırakmayın veya pil ya da AC Adaptörü çıkarmayın.
  – Erişim lambası (s. 18) yanar veya yanıp söner
  – LCD ekranın sağ üst köşesindeki ortam simgesi yanıp söner

İpuçları

• Bir yüz algılandığında beyaz bir çerçeve görünür ve yüzün çevresindeki görüntü kalitesi otomatik olarak optimize edilir ([YÜZ ALGILAMA]).

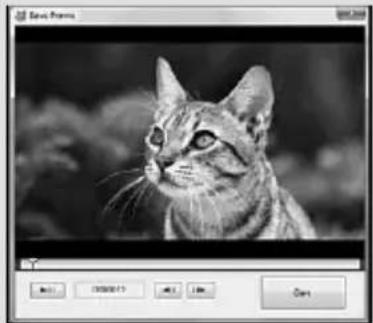

• Kaydedilen filmlerden fotograflar elde edebilirsiniz (DCR-SR15E/SR20E/SX20E).
• Kaydedilebilir film kayıt süresi için 57. sayfaya bakın.
• MENU (MENU) → [Tümünü göster] → [ORTAM BİLGİSİ] ( [ORTAMI YÖNET] kategorisi altında) öğesini seçerek kayıt süresini ve kalan tahmini kapasiteyi vb. kontrol edebilirsiniz.
• Kameranızın LCD ekranı, kaydedilen görüntüleri tüm ekranda görüntüleyebilir (tam piksel ekran). Ancak bu, tam piksel ekran için uygun olmayan bir TV'de oynatılırken görüntülerin üst, alt, sağ ve sol kenarlarının hafifçe kırpılmasına neden olabilir. Bu durumda [REHBER ÇERÇ.] ayarını [AÇIK] olarak yapın ve ekranda görüntülenen dış çerçeveyi bir kılavuz gibi kullanarak görüntüleri kaydedin.
• [STEADYSHOT], varsayılan ayarda [AÇIK] olarak ayarlanır.

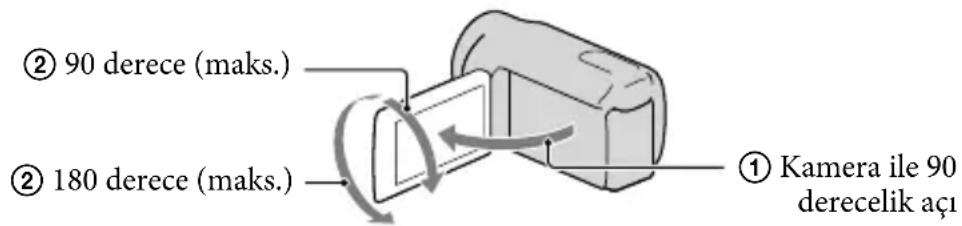

• LCD panelin açısını ayarlamak için önce LCD paneli kamera ile 90 derece yapacak şekilde açın (①) ve ardından açıyı ayarlayın (②).

Kayıt sırasında veri kaydı

Kayıt tarihi, saati ve durumu otomatik olarak kayıt ortamına kaydedilir. Bu bilgiler kayıt sırasında görüntülenmez. Ancak, oynatma sırasında bu bilgileri [VERİ KODU] olarak kontrol edebilirsiniz. Bunları görüntülemek için, MENU (MENU) → [Tümünü göster] → [OYNATMA AYRLR.] [OYNATMA] kategorisi altında) → istediğiniz bir ayar → OK → ↻ → ⚫️ erini seçin.

Fotoğraf çekimi

Varsayılan ayarda, fotoğraflar aşağıdaki kayıt ortamına kaydedilir.

DCR-SX15E/SX20E: Bellek kartı

DCR-SR15E/SR20E: Dahili sabit disk

İpuçları

- Kayıt ortamını değiştirme hakkında bilgi için bkz. sayfa 16 (DCR-SR15E/SR20E).

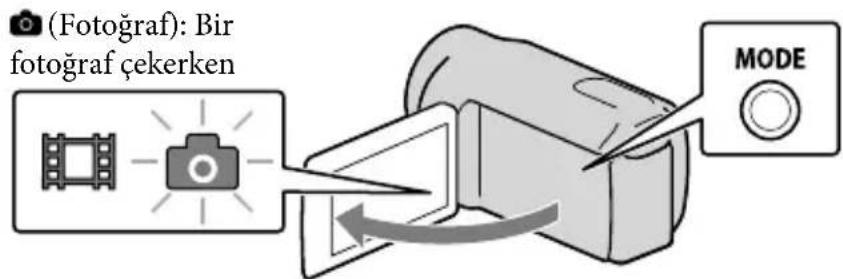

1 (Fotoğraf) simgesi görünene dek MODE düğmesine basın.

LCD ekran fotoğraf kaydı moduna geçer ve ekran en boy oranı 4:3 olur.

2 Odaklamayı ayarlamak için PHOTO düğmesine hafifçe dokunun, ardından fotoğraf çekmek için aynı düğmeye normal şekilde basın.

simgesinin kaybolması, fotoğrafın kaydedildiğini gösterir.

İpuçları

• Çekilebilecek fotoğraf sayısı için bkz. sayfa 58.
• MENU (MENU) → [Tümünü göster] → [RESİM BOY.] (KMR.FOTO.AYRLR.] kategorisi altında) → istediğiniz bir ayar → OK → ⚫irini seçerek görüntü boyutunu değiştirebilirsiniz.
• LCD ekrandaki kaydedilebilir fotoğraf sayısını kontrol edebilirsiniz (s. 63).

Kamerada oynatma

Varsayılan ayarda, aşağıdaki kayıt ortamına kaydedilen filmler ve fotoğraflar oynatılır.

DCR-SX15E/SX20E: Bellek kartı

DCR-SR15E/SR20E: Dahili sabit disk

İpuçları

- Kayıt ortamını değiştirme hakkında bilgi için bkz. sayfa 16 (DCR-SR15E/SR20E).

1 Kameranızın LCD ekranını açın.

Kameranız açılır.

2 (GÖRÜNTÜLERİ GÖSTER) ögesine basın.

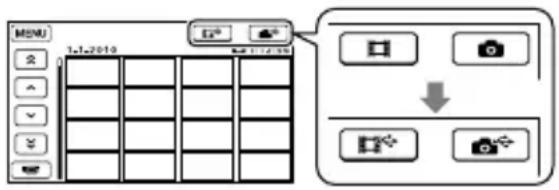

Birkaç saniye içinde VISUAL INDEX ekranı görüntülenecektir.

3 Bir filmi oynatmak için (Film) (①) → istediğiniz bir film (②) seçin. Bir fotoğrafı görüntülemek için (Fotoğraf) (①) → istediğiniz fotoğraf (②) öğesine dokunun.

Filmler kayıt tarihine göre görüntülenir ve sıralanır.

A MENU ekranına gider
B / keki/sonraki tarihte kaydedilmiş filmleri görüntüler.
C / keki/sonraki filmi görüntüler.
D Kayıt ekranına geri döner.

- I▶I, en son oynatılan veya kaydedilen film veya fotoğraf ile görüntülenir. I▶I ile filmi veya fotoğrafı seçtiğinizde, daha önce kaldığı yerden oynatmaya devam edebilirsiniz. (Bellek kartına kaydedilen fotoğrafta ▶ görünür.)

Filmlerin oynatılması

Kameranız seçilen filmi oynatmaya başlayacaktır.

İpuçları

• Seçilen filmden son filme kadar olan filmler oynatıldığında VISUAL INDEX ekranına geri dönülür.
• Oynatmayı durdurduğunuzda / üdinesini seçerek filmlerin daha yavaş oynamasını sağlayabilirsiniz.
• Oynatma sırasında / 1980/1981 ni seçmeye devam ederseniz, filmler orijinal oynatma hızının yaklaşık 5 katı → yaklaşık 10 katı → yaklaşık 30 katı → yaklaşık 60 katı daha hızlı oynayacaktır.
• MENU (MENU) → [Tümünü göster] → [VISUAL INDEX] (▶ [OYNATMA] kategorisi altında) öğesini seçerek VISUAL INDEX öğesini görüntüleyebilirsiniz.
• Çekim sırasında çekim tarihi, saati ve çekim koşulları otomatik olarak kaydedilir. Bu bilgiler kayıt sırasında görüntülenmez, ancak sırasıyla MENU (MENU) → [Tümünü göster] → [OYNATMA AYRLR.]

Filmlerin ses seviyesini ayarlamak için

Filmleri oynatırken, öğesini seçin ve / → - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

- Ses düzeyini OPTION MENU altında -ay, -yabilirsiniz.

Fotoğrafların görüntülenmesi

Kameranız seçtiğiniz fotoğrafı görüntüleyecektir.

İpuçları

- Bellek kartında kayıtlı fotoğraflar görüntülenirken ekranda 101 (oynatma klasörü) görünür.

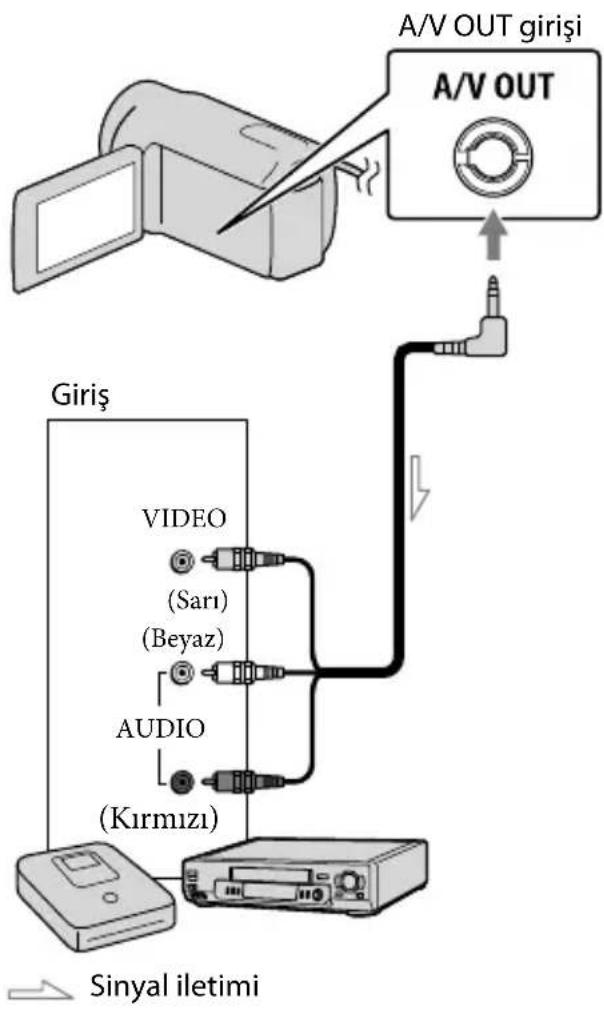

Görüntülerin televizyonda izlenmesi

A/V bağlantı kablosunu (ürünle verilir) kullanarak kameranızı TV veya VCR'nin giriş jakına bağlayın. Bu işlem için, ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12). Ayrıca, bağlanacak ürünlerle birlikte verilen kullanım kılavuzlarına da bakın.

1 Televizyonun giriş seçicisini kameranızın bağlanacağı giriş konumuna getirin.

Ayrıntılar için, televizyonunla birlikte verilen kullanım kılavuzlarına bakın.

2 Kameranızı A/V bağlantı kablosuyla (ürünle verilir) televizyona bağlayın.

Kameranızı televizyonun giriş jakına bağlayın.

3 Filmleri ve fotoğrafları kameranızda oynatın (s. 25).

Kameranın bağlandığı televizyona göre en boy oranını ayarlamak için (16:9/4:3)

MENU (MENU) → [Tümünü göster] → [ÇIKTI AYARLARI] (GENEL AYARLAR)

kategorisi altında) → [TV TİPİ] → [16:9] veya [4:3] → OK → ↑ öğes

seçin.

VCR kullanarak televizyonunuzla bağlantı kurma

A/V bağlantı kablosunu kullanarak kameranızı VCR üzerindeki LINE IN girişine bağlayın.

VCR üzerindeki giriş seçicisini LINE (VIDEO 1, VIDEO 2 vb.) konumuna getirin.

Televizyonunuz monofonik ise (Televizyonda yalnızca bir ses girişi mevcutsa)

A/V bağlantı kablosunun sarı fişini video girişine ve beyaz (sol kanal) ucunu veya kırmızı (sağ kanal) ucunu televizyonun veya VCR'nin ses girişine bağlayın.

TV/VCR'ınızda 21 pinli adaptör bulunuyorsa (EUROCONNECTOR)

Oynatılacak resimleri görmek için 21 pinli bir adaptör kullanım (ayrı olarak satılır).

Notlar

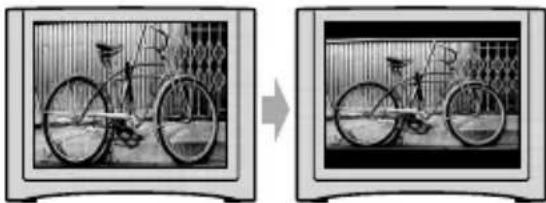

• [TV TİPİ] seçeneğini [4:3] olarak ayarladığınızda görüntü kalitesi bozulabilir. Ayrıca kaydedilen ortamın görüntüsünün en boy oranı 16:9 (geniş) ve 4:3 arasında değiştirildiğinde görüntü titreyebilir.
• Bazı 4:3 televizyonlarda, 4:3 en boy oranında kaydedilmiş fotoğraflar tam ekran boyutunda görüntülenemeyebilir. Bu bir arıza değildir.

- 16:9 (geniş) en boy oranında kaydedilmiş bir görüntüyy 16:9 (geniş) sinyal ile uyumlu olmayan 4:3 bir televizyonda oynattığınız zaman, [TV TİPİ] değerini [4:3] olarak ayarlayın.

- Monitör ekranındaki bilgileri (sayaç vb.) kontrol etmek için, MENU (MENU) → [Tümünü göster] → [ÇIKTI AYARLARI] (GENEL AYARLAR) kategorisi altında) → [GÖR.ÇIKIŞI] → [V-ÇIK./PANEL] → OK → ↻ töğesin.

Kameranızın doğru şekilde kullanılması

Filmlerin ve fotoğrafların silinmesi

Kayıt ortamından bazı filmleri ve fotoğrafları silerek kayıt ortamını boşaltabilirsiniz.

• Görüntüleri sildikten sonra geri yükleyemezsiniz. Önemli filmleri ve fotoğrafları önceden kaydedin.
• Görüntüleri silerken pil paketini veya AC Adaptörünü kameradan çıkarmayın. Aksi takdirde kayıt ortamı hasar görebilir.
• Görüntüleri bellek kartından silerken bellek kartını çıkarmayın.
• Korunan filmleri ve fotoğrafları silemezsiniz. Silmeyi denemeden önce, filmlerin ve fotoğrafların silinmeye karşı korunmalarını geri alın.
• Silinen film Oynatma Listesinde bunuyorsa, Oynatma Listesine eklenen film Oynatma Listesinden de silinir.

ipuçları

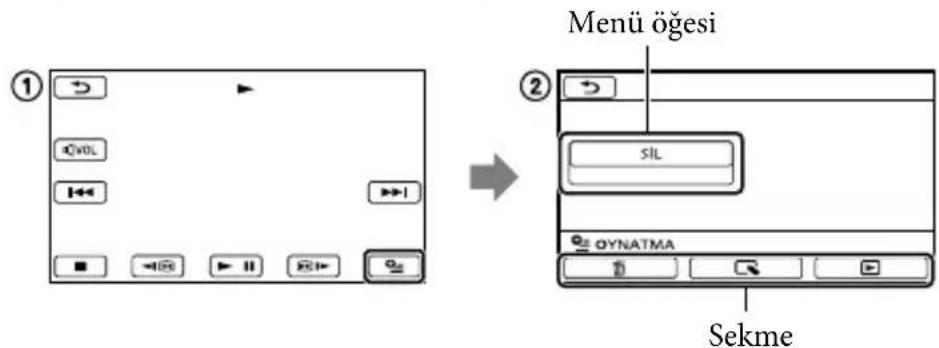

• OPTION MENU ile oynatma ekranındaki bir görüntüyü silebilirsiniz.
- Kayıt ortamına kaydedilen tüm görüntüleri silmek ve kayıt ortamındaki tüm kayıt alanını boşaltmak için ortamı biçimlendirin.
- Bir dizin ekranında aynı anda birçok görüntüüyü görüntülemenize olanak sağlayan küçük boyutlu görüntüler “küçük resim” olarak adlandırılır.

1 MENU (MENU) → [Tümünü göster] → [SİL] (DÜZ.) kategorisi altında) öğesini seçin.

2 Filmleri silmek için [SL] → [SL] öğesini seçin.

- Fotoğrafları silmek için [SİL] → [■SİL] ögesini seçin.

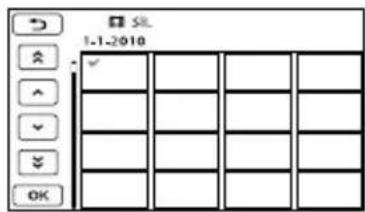

3 Silinecek filmleri veya fotoğrafları seçerek üzerlerinde √şaretini görüntüleyin.

- Bir küçük resim seçildiğinde görüntü onaylamak için LIGHT ögesine basın. Bir önceki ekrana dönmek için ↻ ögesini seçin.

4 OK → [EVET] → OK × öğesini seçin.

Tüm filmleri/fotografları bir seferde silmek için

1. adımda [SİL] → [TÜMÜNÜ SİL] → [EVET] → [EVET] → OK → ✗ öğesini seçin.

- Tüm fotografları bir seferde silmek için [SİL] → [TÜMÜNÜ SİL] → [EVET] → [EVET] → OK → Mini seçin.

Aynı gün kaydedilmiş tüm filmleri/fotoğrafları tek bir seferde silmek için

Notlar

- Bellek kartına kayıtlı fotoğrafları kayıt tarihlerine göre silemezsiniz.

① 2. adımda [SİL] → [Târhe göre SİL] öğesini seçin.

- Aynı gün kaydedilmiş tüm fotoğrafları tek bir seferde silmek için [■SİL] → [■Tarihe göre SİL] ögesini seçin.

② İstediğiniz filmlerin/fotografların kayıt tarihini seçmek için önce / ↗, ardından OK öğesini seçin.

- Küçük resim seçildiğinde görüntü onaylamak için LIGHT ögesine basın. Bir önceki ekrana dönmek için ↻ ögesini seçin.

③ [EVET] → ⬤ ⬤ ⬤ seçin.

Film ve fotoğrafların bir bilgisayara kaydedilmesi

Bir bilgisayarı hazırlama (Windows)

“PMB (Picture Motion Browser)” özelliğini kullanarak aşağıdaki işlemleri yapabilirsiniz.

– Görüntüleri bir bilgisayara aktarma
– İçe aktarılmış görüntüleri izleme ve düzenleme
– Bir disk oluşturma
– Web sitelerine film ve fotoğraf yükleme
Bir bilgisayar kullanarak filmleri ve fotoğrafları kaydetmek için önceden ürünle verilen CD-ROM'dan "PMB" yazılımını kurun.

Notlar

• Kameranızın ortamını bir bilgisayardan biçimlendirmeyin. Kameranız doğru çalışmayabilir.
• “PMB” ile aşağıdaki tipte 12 cm’lik diskler kullanarak diskler oluşturabilirsiniz.
• DVD-R/DVD+R/DVD+R DL: Yeniden yazılamaz
• DVD-RW/DVD+RW: Yeniden yazılabilir

Adım 1 Bilgisayar sistemi kontrolü

İşletim sistemi*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7

CPU*4

Intel Pentium III 1 GHz veya daha hızlı

Uygulama

DirectX 9.0c veya daha yeni bir sürüm (bu ürün DirectX teknolojisini temel alır. DirectX yazılımının yüklenmiş olması gereklidir.)

Bellek

256 MB veya daha fazlaİşletim sistemi için diğer sistemgereksinimleri yerine getirilmelidir.

Sabit disk

Kurulum için gerekli sabit disk alanı: Yaklaşık 500 MB (DVD diskler oluştururken 5 GB veya daha fazlası gerekebilir.)

Ekran

Minimum 1.024 nokta × 768 nokta

Diğer

USB portu (bu standart olarak sağlanmış olmalıdır, Hi-Speed USB (USB 2.0 uyumlu)), DVD yazıcı (kurulum için CD-ROM sürücüsü gereklidir)

*1 Standart kurulum gereklidir. İşletim sistemi yükseltildiğinde veya bir çoklu önyükleme ortamında çalışması garanti edilmez.
*264 bit sürümleri ve Starter (Edition) desteklenmez. Disk oluşturma işlevini kullanmak için Windows Image Mastering API (IMAPI) Sür. 2.0 veya daha yenisi gereklidir.
^3 Starter (Edition) desteklenmez.
^1 Daha hızlı işlemci önerilir.

Notlar

- Tüm bilgisayar ortamlarında çalışması garanti edilmez.

Macintosh kullanırken

Ürünle verilen “PMB” yazılımı Macintosh bilgisayarlar tarafından desteklenmez. Filmleri ve fotoğrafları bilgisayara almak için, lütfen Apple Inc. ile temasa geçin.

Adım 2 Ürünle verilen "PMB" yazılımını kurma

“PMB” yazılımını, kameranızı bir bilgisayara bağlamadan önce kurun.

Notlar

- Bilgisayarınızda 5.0.00 altındaki bir “PMB” sürümü yüklüyse, ürünle verilen CD-ROM içinde bulunan “PMB”yi yükleyerek tüm uygulamaları “PMB Launcher” altından başlatabilirsiniz. “PMB Launcher” programını başlatmak için bilgisayar ekranındaki “PMB Launcher” kısayol simgesini çift tıklatın.

- Bilgisayarınızda “PMB” yazılımının 5.0.00'dan daha düşük bir sürümü kuruluysa, bu “PMB” yazılımının bazı işlevlerini kullanamayabilirsiniz.

1 Kameranızın bilgisayara bağlı olmadığını edin olun.

2 Bilgisayarı açın.

• Kurulum için Yönetici olarak oturum açın.
• Yazılımı kurmadan önce bilgisayarda çalışan tüm uygulamaları kapatın.

3 Ürünle verilen CD-ROM'u bilgisayarınızın disk sürücüsüne yerleştirin.

Kurulum ekranı görüntülenecektir.

• Ekran görüntülenmezse, [Start] → [Computer] (Windows XP, [My Computer] ögesinde) ögesini tıklatın, ardından [SONYPMB (E:)] (CD-ROM)* ögesini çift tıklatın.
  * Sürücü adları ((E:) gibi) bilgisayara bağlı olarak değişebilir.

4 [Install] öğesini tıklatın.

5 Ülke veya bölgeyi seçin.

6 Kurulacak uygulama için dili seçin, ardından bir sonraki ekrana devam edin.

7 Lisans anlaşmasının şartlarını dikkatle okuyun. Şartları onaylıyorsanız, ○ öğesini ◎ öğesine dönüştürün ve ardından [Next] → [Install] öğesini tıklatın.

8 Kameranızı açın, ardından kamerayı ürünle verilen USB kablosuyla bilgisayara bağlayın.

Kamerada otomatik olarak [USB SEÇİMİ] ekranı görüntülenecektir.

9 Bilgisayarın kameranızı tanıması için kameranın ekranında görüntülenen ortam tiplerinden birini seçin.

[USB BAĞLANTISI]: Dahili sabit disk (DCR-SR15E/SR20E)

[USB BAĞLANTISI]: Bellek kartı

• Görüntülenen kayıt ortamı, modele göre değişir.
• [USB SEÇİMİ] ekranı görüntülenmezse, MENU (MENU) → [Tümünü göster] → [USB BAĞLANTISI] [DİĞER] kategorisi altında) ögesini seçin.

10 Bilgisayar ekranında [Continue] öğesini tıklatın.

11 Yazılımı kurmak için ekrandaki yönergeleri takip edin.

• Bilgisayara bağlı olarak üçüncü şahıs yazılımları kurmanız gerekebilir. Kurulum ekranı görüntülenirse, gerekli yazılımı kurmak için ekrandaki yönergeleri takip edin.
• Kurulumu tamamlamak için, gerekirse bilgisayarı yeniden başlatın.
• Yükleme sırasında kamerayı bilgisayara bağlayın.

Kurulum tamamlandığında, aşağıdaki simgeler görüntülenir.

CD-ROM'u bilgisayarınızdan çıkarın.

: "PMB" yazılımını başlatır.

: "PMB Help" öğesini görüntüler.

: "PMB Launcher" ögesini

görüntüler. “PMB Launcher”, “PMB” yazılımını veya başka bir yazılımı başlatmanızı veya web sitelerini açmanızı sağlar.

• Başka simgeler de görüntülenebilir.
• Kurulum işlemine bağlı olarak herhangi bir simge görüntülenmeyebilir.

Notlar

- Windows XP işletim sisteminde disk oluşturmak veya başka işlevleri kullanmak amacıyla Windows XP için Image Mastering API v2.0 kurulmalıdır. Windows XP için Image Mastering API v2.0 henüz kurulmamışsa, bunu kurulum ekranındaki gerekli programlardan seçin ve görüntülenen işlemleri takip ederek kurun. (Kurulum için bilgisayarın internete bağlı olması gerekir.) Windows XP için Image Mastering API v2.0 yazılımını, bu işlevleri başlatmayı denediğinizde görüntülenen mesaja karşılık olarak kurabilirsiniz.

Kameranızın bilgisayar bağlantısını kesmek için

① Bilgisayarın masa üstünde sağ alt köşede bulunan simgesini tıklatın → [Safely remove USB Mass Storage Device].

② Kamera ekranında [SON] → [EVET] öğesini seçin.

③ USB kablosunun bağlantısını kesin.

Notlar

• Bilgisayardan ürünle verilen "PMB" yazılımını kullanarak erişin. Kameradaki dosyaları veya klasörleri bilgisayardan değiştirmeyin. Görüntü dosyaları zarar görebilir veya oynatılamayabilir.
• Uzun bir filmi veya düzenlenmiş görüntüy alırken, ürünle verilen “PMB” yazılımını kullanın. Başka bir yazılım kullanırsanız, görüntüler düzgün alınmayabilir.
• Yukarıdaki işlemi yaparsanız çalışma garanti edilmez.
• Görüntü dosyalarını silerseniz, 30. sayfadaki adımları takip edin. Kameradaki görüntü dosyalarını doğrudan bilgisayardan silmeyin.
• Kayıt ortamındaki dosyaları bilgisayardan kopyalamayın. Çalışma garanti edilmez.

PMB yazılımını başlatma (Picture Motion Browser)

Bilgisayar ekranındaki "PMB" kısayolunu çift tıklatın.

Notlar

- Simge bilgisayar ekranında görüntülenmiyorsa, "PMB" yazılımını başlatmak için [Start] → [All Programs] → [PMB] ögesini tıklatın.

“PMB” yazılımını kullanarak filmleri ve fotoğrafları izleyebilir, düzenleyebilir veya film ve fotoğraf diskleri oluşturabilirsiniz.

"PMB Help" yazılımını okuma

“PMB” yazılımının nasıl kullanılacağı hakkında ayrıntılar için “PMB Help” öğesini okuyun. “PMB Help” öğesini açmak için, bilgisayar ekranındaki “PMB Help” kısayolunu çift tıklatın.

Notlar

- Simge bilgisayar ekranında görüntülenmiyorsa, [Start] → [All Programs] → [PMB] → [PMB Help] öğesini tıklatın. “PMB Help” öğesini, “PMB” yazılımının [Help] öğesinden de açabilirsiniz.

Tek dokunuşla disk oluşturma

One Touch Disc Burn işleviyle kaydedilmiş kameranızdaki filmler ve fotoğraflar bir diske otomatik olarak yazılabilir.

• Önceden "PMB" yazılımını kurun (s. 32), ancak "PMB" yazılımını başlatmayın.
• Bu işlem için ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12).
• Kameranızdaki One Touch Disc Burn fonksiyonuyla sadece dahili kayıt ortamında (DCR-SR15E/SR20E) kaydedilmiş filmleri ve fotoğrafları kaydedebilirsiniz.

1 Bilgisayarınızı açın ve DVD sürücüsüne kullanılmamış bir disk yerleştirin.

• Kullanabileceğiniz disk tipleri için 32. sayfaya bakın.
• “PMB” haricinde bir yazılım otomatik olarak başlatılırsa, yazılımı kapatın.

2 Kameranızı açın, ardından kamerayı ürünle verilen USB kablosuyla bilgisayara bağlayın.

3 [DİSK YAZMA] öğesini seçin.

4 Bilgisayar ekranındaki yönergeleri takip edin.

Notlar

- One Touch Disc Burn işlevini kullandığınızda filmler ve fotoğraflar bilgisayara kaydedilmez.

Film ve fotoğrafları bir bilgisayara aktarma

Kameranıza kaydedilmiş olan filmler ve fotoğraflar bir bilgisayara aktarılabilir. Önce bilgisayarı açın.

Notlar

- Bu işlem için ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12).

1 Kameranızı açın, ardından kamerayı ürünle verilen USB kablosuyla bilgisayara bağlayın.

Kamerada [USB SEÇİMİ] ekranı görüntülenecektir.

2 Kameranın ekranında, kaydetmek istediğiniz görüntüleri içeren kayıt ortamını seçin.

[USB BAĞLANTISI]: Dahili sabit disk

[USB BAĞLANTISI]: Bellek kartı

- Görüntülenen kayıt ortamı, modele göre değişir.

• [USB SEÇİMİ] ekranı görüntülenmezse,

MENU (MENU) → [Tümünü göster]

→ [USB BAĞLANTISI] (≡ [DİĞER]

kategorisi altında) öğesini seçin.

Bilgisayar ekranında [Import] penceresi görüntülenecektir.

Disk oluşturma

3 [Import] öğesini tıklatın.

- Ayrıntılar için bkz. "PMB Help" (s. 35).

Filmler ve fotoğraflar bilgisayarınıza aktarılır.

İşlem tamamlandıktan sonra "PMB" ekranı görüntülenir.

Bilgisayarınıza önceden aktarılmış filmleri seçerek bir disk oluşturabilirsiniz (s. 36).

1 Bilgisayarınızı açın ve DVD sürücüsüne kullanılmamış bir disk yerleştirin.

• Kullanabileceğiniz disk tipleri için 32. sayfaya bakın.
• “PMB” haricinde bir yazılım otomatik olarak başlatılırsa, yazılımı kapatın.

2 "PMB" yazılımını başlatın (s. 35).

3 Pencerenin sol tarafındani [Calendar] veya [Index] öğesini tıklatın ve klasör veya tarihi seçin, ardından filmleri seçin.

- Birden fazla film seçmek için, Ctrl tuşunu basılı tutun ve küçük resimleri tıklatın.

4 Pencerenin tepesinde, [Create DVD-Video Format Discs (STD)] öğesini tıklatın.

Film seçme penceresi görüntülenir.

- Önceden seçilen filmlere ekleme yapmak için, ana pencerede filmleri seçin ve film seçme penceresine sürükleyip bırakın.

5 Bir disk oluşturmak için ekrandaki yönergeleri takip edin.

- Bir diskin oluşturulması uzun sürebilir.

Disk kopyalama

"Video Disc Copier" yazılımını kullanarak bir kaydedilmiş diski başka bir diske kopyalayabilirsiniz.

Yazılımı başlatmak için [Start] →

[All Programs] [PMB] [PMB

Launcher] [Disc creation] [Video

Disc Copier] öğesini tıklatın. Çalıştırma hakkında yardım için bkz. “Video Disc Copier”.

Filmleri düzenleme

Bir filmin gerekmeyen kısımlarını kesebilir ve başka bir dosya olarak kaydedebilirsiniz.

Düzenlenecek filmi “PMB” yazılımında çift tıklatın, ardından ekranın sağ tarafından [Show Edit Palette]

öğesini tıklatın → [Trim Video] veya

[Manipulate] menüsünü seçin → [Edit]

→ [Trim Video]. Ayrıntılar için bkz.

“PMB Help” (s. 35).

Bir filmden fotoğraflar yakalama Bir filmin bir karesini fotoğraf olarak kaydedebilirsiniz.

Düzenlenecek filmi “PMB” yazılımında çift tıklatın, ardından ekranın sağ tarafından [Show Edit Palette] öğesini tıklatın → [Save Frame]. Ayrıntılar için bkz. “PMB Help” (s. 35).

Görüntüleri harici bir cihaza kaydetme

Görüntülerin harici bir ortama kaydedilmesi (DOĞRUDAN KOPYA)

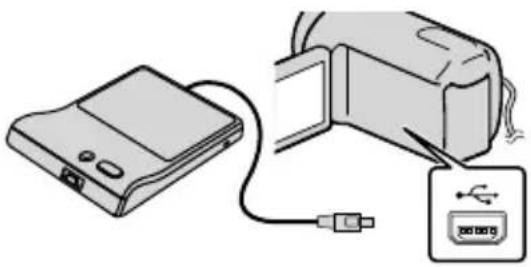

Harici bir sabit disk sürücü gibi harici bir ortama (USB depolama cihazı) film ve fotoğraflar kaydedebilirsiniz. Ayrıca kameradaki veya başka bir oynatma cihazındaki görüntüleri de oynatabilirsiniz.

• Bu işlem için bir USB Adaptör Kablosu VMC-UAM1 (ayrı olarak satılır) gerekir.
• USB Adaptör Kablosu VMC-UAM1 bazı ülkelerde/bölgelerde mevcut olmayabilir.
• Aşağıdaki cihazları harici ortam olarak kullanamazsınız.

– Kapasitesi 2 TB'den fazla olan ortamlar
- CD veya DVD sürücü gibi normal disk sürücüleri
- USB hub aygıtı ile bağlanmış ortamlar
– tümleşik USB hub aygıtına sahip ortamlar
-kart okuyucu

• Harici ortamı kod işleviyle kullanamayabilirsiniz.
• Kameranız için FAT dosya sistemi bulunur. Harici ortam NTFS dosya sistemi vb. ile biçimlendirilmişse, kullanmadan önce kameranızdaki harici ortamı biçimlendirin. Harici ortam kameranıza bağlandığında biçimlendirme ekranı görüntülenir. FAT dosya sistemini kullanan bir ortam olduğunda bile biçimlendirme ekranı görüntülenebilir.
• Bağlanabilen her cihazla çalışması garanti edilmez.
• Ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12).
• Harici ortamla birlikte verilen kullanım kılavuzuna bakın.

- Kullanılabilen harici ortamlar hakkında ayrıntılar için ülkenize/bölgenize ait Sony destek sayfasına bakın.

İpuçları

- Harici ortama kaydedilmiş görüntüleri, ürünle verilen “PMB” yazılımını kullanarak da alabilirsiniz.

1 AC Adaptörünü ve güç kablosunu kameranızın DC IN jakına ve elektrik prizine takın.
2 Harici ortam bir AC güç kablosuna sahipse, bunu duvar prizine bağlayın.

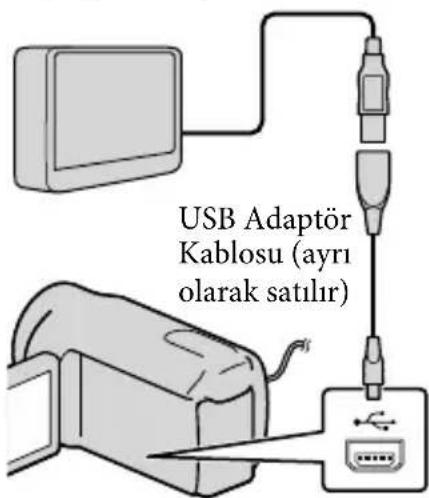

3 USB Adaptör Kablosunu harici ortama bağlayın.
4 USB Adaptör Kablosunu kameranızın USB ( ) jakına bağlayın.

[Yeni Resim Veritabanı Dosyası oluştur.] ekranı görüntülendiğinde [EVET] öğesini seçin.

5 Kamera ekranında [Kopyala.] öğesini seçin.

DCR-SR15E/SR20E:

Kameranın dahili kayıt ortamındaki, henüz harici bir ortama kaydedilmemiş film ve fotoğraflar kaydedilebilir.

DCR-SX15E/SX20E:

Henüz harici bir ortama kaydedilmemiş olan film ve fotoğraflar kaydedilebilir.

- Bu ekran yalnızca yeni kaydedilen görüntüler olduğunda görüntülenecektir.

- Harici ortama kaydedebileceğiniz sahne sayısı aşağıdaki gibidir.

Film: 9.999 film

Fotoğraflar: 9.999 kare × 899 klasör

Kaydedilen görüntülerin tipine bağlı olarak kaydedilebilen sahne sayısı daha az olabilir.

Harici ortam bağlanırken

Harici ortamda kayıtlı görüntüler LCD ekranda görüntülenir. VISUAL INDEX ekranındaki film gösterimi ve fotoğraf gösterimi düğmeleri aşağıda gösterildiği şekilde değiştir.

Harici ortamın menü ayarlarını (görüntüleri silme gibi) yapabilirsiniz.

VISUAL INDEX ekranında MENU (MENU)

→ [Tümünü göster] öğesini seçin.

İstediğiniz film ve fotoğrafların kaydedilmesi

Bellek kartlarına kaydedilmiş görüntüleri de kaydedebilirsiniz.

Notlar

- Bellek kartında kayıtlı fotoğrafları kayıt tarihlerine göre arayamaz veya kopyalayamazsınız.

① Yukarıda 5. adımdaki [Kopyalamadan oynat.] öğesini seçin.

Harici ortamın VISUAL INDEX ekranı görüntülenir.

② MENU (MENU) → [Tümünü göster] → [FİLM ÇOĞALT] (film seçerken)/[FOTOĞRAF KOPYL.] (fotoğrafları seçerken) öğesini seçin.

③ Kayıt ortamını (DCR-SR15E/SR20E) ve görüntü seçim yöntemlerini seçmek için ekran yönergelerini izleyin.

④ [Seçerek ÇOĞALT] öğesini seçtiyseniz, kaydedilecek görüntü yü seçin.

√ görüntülenir.

- [Tarihe göre ÇOĞALT] öğesini seçtiyseniz, / boğaltılacak görüntülerin tarihini seçin, sonra OK öğesini seçin ve ⑤. adıma gidin.

Kalan harici ortam kapasitesi

- Küçük resim seçildiğinde görüntü onaylamak için LIGHT ögesine basın. Bir önceki ekrana dönmek için ↻ ögesini seçin.

- Tarihi seçerek görüntüleri tarihe göre arayabilirsiniz.

⑤ Kamera ekranında OK [EVET] → OK düğmesini seçin.

Kameradaki harici ortama kayıtlı görüntülerin oynatılması

① Yukarıda 5. adımdaki [Kopyalamadan oynat.] öğesini seçin. Harici ortamın VISUAL INDEX ekranı görüntülenir.

② Görüntünün oynatılması (s. 25).

- Görüntüleri ayrıca kameranıza bağlı bir televizyonda da görüntüleyebilirsiniz (s. 28).

Notlar

• Fotoğrafların Tarih Dizini görüntülenemez.
• Kameranız harici ortamı tanımazsa, aşağıdaki işlemleri deneyin.
• USB Adaptör Kablosunu kameranıza tekrar bağlayın
  – Harici ortam bir AC güç kablosuna sahipse, bunu elektrik prizine takın

Harici ortam bağlantısının bitirilmesi

① Harici ortamın VISUAL INDEX ekranındaki öğesini seçin.

② USB Adaptör Kablosunu çıkarın.

Bir DVD yazıcı/ kaydedici ile disk oluşturma

Ayrı DVD yazıcı DVDirect Express ile disk oluşturma

Ayrı DVD yazıcı DVDirect Express (ayrı olarak satılır) kullanarak bir disk oluşturulabilir veya daha önce oluşturulmuş bir disk üzerindeki görüntüleri oynatabilirsiniz.

DVD yazıcı ile birlikte verilen kullanım kılavuzuna da bakın.

Notlar

• Bu işlem için ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12).

• Yalnızca aşağıdaki tip kullanılmamış diskler kullanılacaktır:

• 12cm DVD-R

• 12cm DVD+R

• Aygıt iki katmanlı diskleri desteklemez.

• DVDirect Express bu bölümde "DVD yazıcı" olarak adlandırılacaktır.

1 AC Adaptörünü ve güç kablosunu kameranızın DC IN jakına ve elektrik prizine takın (s. 12).

2 Kameranızı açın ve DVD yazıcının USB kablosuyla DVD yazıcıyı kameranızın ♂ (USB) jakına bağlayın.

3 DVD yazıcıya kullanılmamış bir disk takın ve disk tepsisini kapatın.

Ekranda [DİSK YAZMA] ekranı görüntülenecektir.

4 DVD yazıcıda 📍 (DISC BURN) öğesine basın.

Henüz diğer disklere kaydedilmemiş olan, dahili kayıt ortamına kaydedilmiş filmler diske kaydedilecektir (DCR-SR15E/SR20E).

Henüz diğer disklere kaydedilmemiş olan filmler diske kaydedilecektir (DCR-SX15E/SX20E).

5 Yazdırılacak filmlerin toplam bellek boyutu diski aştığında 3. ve 4. adımları tekrarlayın.

6 Ekranda OK → [SON] → [DİSKİ ÇIKAR] öğesini seçin.

İşlem tamamlandıktan sonra diski çıkarın.

7 Ekranda OK öğesini seçin, ardından USB kablosunu çıkarın.

Bir diski özelleştirmek için DİSK YAZMA SÇNG.

Aşağıdaki durumlarda bu işlemi gerçekleştirin:

-İstediğiniz görüntüyü çoğaltırken
– Aynı diskin birden fazla kopyasını oluştururken
– Bellek kartındaki görüntüleri çoğaltırken (DCR-SR15E/SR20E)

① 4. adımdaki ekranda [DİSK YAZMA SÇNG.] öğesini seçin.
② Kaydetmek istediğiniz filmleri içeren kayıt ortamını seçin (DCR-SR15E/SR20E).
③ Diske yazdırmak istediğiniz filmi seçin. √ görüntülenir.

Kalan Disk kapasitesi

• Küçük resim seçildiğinde görüntüy onaylamak için LIGHT ögesine basın. Bir önceki ekrana dönmek için ↻ ögesini seçin.
• Tarihi seçerek görüntüleri tarihe göre arayabilirsiniz.

④ Kamera ekranında OK [EVET] ögesini seçin.

- Aynı içeriğe sahip başka bir disk oluşturmak için yeni bir disk takın ve [AYNI DİSKTEN OLUŞTUR] öğesini seçin.

⑤ İşlem tamamlandıktan sonra kamera ekranında [ÇIK] → [SON] öğesini seçin.

⑥ USB kablosunu kameranızdan çıkarın.

DVD yazıcıdaki bir diski oynatmak için

① AC Adaptörünü ve güç kablosunu kameranızın DC IN jakına ve elektrik prizine takın (s. 12).
② Kameranızı açın ve DVD yazıcının USB kablosuyla DVD yazıcıyı kameranızın Ψ (USB) jakına bağlayın.
- Kamerayı bir televizyona bağlayarak filmleri TV ekranında oynatabilirsiniz (s. 28).
③ DVD yazıcıya oluşturulan bir disk takın. Diskteki filmler ekranda VISUAL INDEX olarak görüntülenir.

④ DVD yazıcıdaki oynatma düğmesine basın. - Ekranla da çalıştırabilirsiniz.

⑤ Ekrandaki [SON] → [DİSKİ ÇIKAR] öğesini seçin ve işlem tamamlandıktan sonra diski çıkarın.

⑥ OK ögesini seçin ve USB kablosunu çıkarın.

Notlar

• Disk oluştururken aşağıdakileri yapmayın.
• Kamerayı kapatmayın
• USB kablosunu ya da AC Adaptörünü çıkarmayın
• Kamerayı mekanik darbelere ve titreşime maruz bırakmayın
  – Bellek kartını kameradan çıkarma
• Kameranızdaki filmleri silmeden önce çoğaltma işleminin doğru şekilde yapıldığından emin olmak için oluşturulan diski oynatın.

- Ekranda [Başarısız oldu.] veya [DİSK YAZMA işlemi gerçekleştirililemedi.] görüntülenirse DVD yazıcıya başka bir disk takın ve DISC BURN işlemini tekrar gerçekleştirilirin.

İpuçları

- DISC BURN işlemiyle yazdırılacak filmlerin toplam bellek boyutu diski aşarsa disk oluşturma işlemi sınırı ulaştığında durdurulur. Diskteki son film kesilmiş olabilir.

- Filmleri diskin sınırına kadar çoğaltmak için disk oluşturma süresi yaklaşık 20 dakika ile 60 dakika arasıdır. Kayıt moduna ya da sahne sayısına bağlı olarak daha uzun sürebilir.

- Oluşturulan diskleri hiçbir DVD oynaticıda oynatamıyorsanız, kamerayı DVD yazıcıya bağlayın ve oynatın.

DVDirect Express dışındaki bir DVD yazıcı vb. ile disk oluşturma

Kameranızı USB kablosu ile DVDirect Express vb. dışında, Sony DVD yazıcı gibi bir disk oluşturma aygıtına bağlayarak filmleri diske kaydedebilirsiniz. Ayrıca, bağlanacak ürünlerle birlikte verilen kullanım kılavuzlarına da bakın.

Notlar

• Sony DVD yazıcısı bazı ülkelerde/bölgelerde mevcut olmayabilir.
• Bu işlem için ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12).

AC Adaptörünü ve güç kablosunu kameranızın DC IN jakına ve elektrik prizine takın (s. 12).

Kameranızı açın ve USB kablosuyla (ürünle verilir) DVD yazıcıyı vb. kameranızın ♂ (USB) jakına bağlayın.

Kamerada [USB SEÇİMİ] ekranı görüntülenecektir.

- [USB SEÇİMİ] ekranı görüntülenmezse, MENU (MENU) → [Tümünü göster] → [USB BAĞLANTISI] [DİĞER] kategorisi altında) öğesini seçin.

Film kamerasının ekranında resimleri içeren kayıt ortamını seçin.

[USB BAĞLANTISI]: Dahili sabit disk [USB BAĞLANTISI]: Bellek kartı • Görüntülenen kayıt ortamı modele göre değişir.

Filmleri bağlanan aygıta kaydedin.

- Ayrıntılar için, bağlanacak ürünle birlikte verilen kullanım kılavuzlarına bakın.

5 İşlem tamamlandıktan sonra kamera ekranında [SON] → [EVET] öğesini seçin.

6 USB kablosunun bağlantısını kesin.

Kayıt cihazıyla disk oluşturma vb.

Kamerayı A/V bağlantı kablosu ile (ürünle verilir) DVDirect Express dışında bir disk kaydediciye, bir Sony DVD yazıcıya vb. bağlayarak, kamerada oynatılan görüntüleri bir diske veya film kasetine kaydedip çoğaltabilirsiniz. Ayrıca, bağlanacak ürünlerle birlikte verilen kullanım kılavuzlarına da bakın.

Notlar

• Bu işlem için ürünle verilen AC Adaptörünü kullanarak kameranızı elektrik prizine bağlayın (s. 12).
• Sony DVD yazıcısı bazı ülkelerde/bölgelerde mevcut olmayabilir.

1 Kayıt aygıtına kayıt ortamını takın.

- Kayıt aygıtınızın giriş seçicisi varsa giriş moduna ayarlayın.

2 Kameranızı A/V bağlantı kablosu ile (ürünle verilir) kayıt cihazına (disk kaydedici vb.) bağlayın.

- Kameranızı kayıt aygıtının girişlerine bağlayın.

3 Kameranızda oynatma işlemini başlatın ve kayıt cihazına kaydedin.

- Ayrıntılar için kayıt aygıtınızla verilen kullanım kılavuzlarına bakın.

4 Çoğaltma sona erdiğinde, önce kayıt aygıtını, sonra kameranızı durdurun.

Notlar

• Çoğaltma işlemi analog veri aktarımı yoluyla gerçekleştirilldiğinden, görüntü kalitesi bozulabilir.
• Bağlanan aygıt monotörünün ekranında ekran göstergelerini (örneğin, sayaç vb.) gizlemek için MENU (MENU) → [Tümünü göster] → [ÇIKTI AYARLARI] [GENEL AYARLAR] kategorisi altında) → [GÖR.ÇIKIŞI] → [LCD PANEL] (varsayılan ayar) → OK → ➕ ➔ ➖ ögesini seçin.

- Tarihi/saati veya kamera ayar verilerini kaydetmek için MENU (MENU) → [Tümünü göster] → [OYNATMA AYRLR.] (▶ [OYNATMA] kategorisi altında) → [VERİ KODU] → istediğiniz bir ayar → OK → ↻ öğesini seçin. Ayrıca MENU (MENU) → [Tümünü göster] → [ÇIKTI AYARLARI] (◀ [GENEL AYARLAR] kategorisi altında) → [GÖR.ÇIKIŞI] → [V-ÇIK./PANEL] → OK → ↻ ✕ öğesini seçin.

- Görüntüleme aygıtlarının (TV vb.) ekran boyutu 4:3 olduğunda MENU (MENU) → [Tümünü göster] → [ÇIKTI AYARLARI] (GENEL AYARLAR kategorisi altında) → [TV TİPİ] → [4:3] → OK → ögesini seçin.

- Kameranızı monofonik bir aygıta bağlayacaksanız A/V bağlantı kablosunun sarı fisiini video girişine ve beyaz (sol kanal) veya kırmızı (sağ kanal) fisiini aygıt üzerindeki ses girişine bağlayın.

Kameranızı özelleştirme

Menüleri kullanma

Menüleri kullanarak yararlı işlevler gerçekleştirebilir ve çeşitli ayarları değiştirebilirsiniz. Menü işlemlerini doğru biçimde kullanarak, kameranızın tadını daha iyi çıkarabilirsiniz. Sekiz menü kategorisinin her birinin altında kameranın çeşitli menü öğeleri bulunmaktadır.

MANUEL AYARLAR (Sahne koşulunu ayarlama öğeleri) → s. 50
ÇEKİM AYRLR. (Özelleştirilmiş çekim öğeleri) → s. 50
KMR.FOTO.AYRLR. (Fotoğraf kaydı için kullanılan öğeler) → s. 50
OYNATMA (Oynatma ile ilgili öğeler) → s. 50
DÜZ. (Düzenleme ile ilgili öğeler) → s. 51
DiğER (Diğer ayarlarla ilgili öğeler) → s. 51
ORTAMI YÖNET (Kayıt ortamı için kullanılan öğeler) → s. 51
GENEL AYARLAR (Diğer ayar öğeleri) → s. 52

Menülerle çalışma

• ▼/▲/◄/► ile seçin ve seçiminizi onaylamak için çoklu seçicinin ortasına basın.
• Seçilen öğede turuncu renkli bir çerçeve görünür.

× : Menüyü ayarlamayı bitirir.
/ enü listesi kategoriden kategoriye ilerler.
/ enü listesi tek seferde 4 öge ilerler.
My : MENÜM ekranına geri döner.

① Mengini seçin.

② MENÜM ekranında [Tümünü göster] öğesini seçin.

- MENÜM hakkında ayrıntılar için sonraki sayfaya bakın.

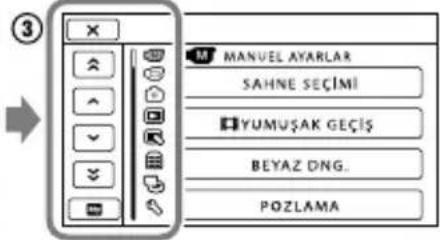

③ Değiştirilecek menü öğesini seçin.

④ Ayarı değiştirdikten sonra 96 sini seçin.

Menüyü ayarlamayı bitirmek için ✗ öğesini seçin.

Bir önceki menü ekranına dönmek için ➕ öğesini seçin.

- Menü ögesine bağlı olarak şök üntülenemeyebilir.

Notlar

- Kayıt veya oynatma koşullarına bağlı olarak bazı menü öğelerini belirleyemeyebilirsiniz.

• Gri menü öğeleri veya ayarlar kullanılamaz.

İpuçları

- Değiştirilen menü öğelerine bağlı olarak, kameranız oynatma modu ve kayıt modu (film/fotograf) arasında geçiş yapar.

MENÜM öğesinin kullanımı

MENÜM ögesinde en sık kullandığınız menü öğelerini kaydederek menü öğelerini daha kolay kullanabilirsiniz. FILM, FOTOĞRAF ve OYNATMA modlarının her birindeki MENÜM'e 6 menü ögesini kaydedebilirsiniz.

Örnek: silme [ODAK] ve kaydetme [☐YUMUŞAK GEÇİŞ]

① Meni sini seçin.
② [MENÜM AYARI] öğesini seçin.

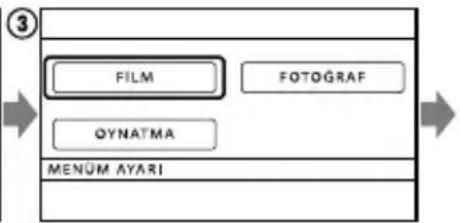

③ [FİLM] öğesini seçin.

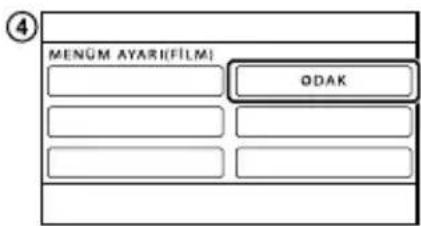

④ [ODAK] öğesini seçin.
⑤ OK öğesini seçin.

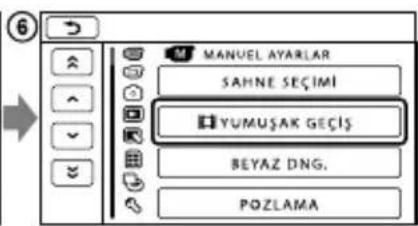

⑥ [YUMUŞAK GEÇİŞ] (MANUEL AYARLAR] kategorisi altında) öğesini seçin.
⑦ MENÜM görüntülendiğinde, 36sini seçin.

MENÜM üzerindeki menü öğelerini kaydetmek için yukarıdaki adımları tekrarlayın ve "Handycam"inizi kullanmanın tadını çıkarmaya başlayan.

İpuçları

- Bir harici depolama cihazı bağlı olduğu zaman özel MENÜM öğesi görüntülenir.

OPTION MENU öğesinin kullanımı

OPTION MENU, bilgisayar ekranına fare ile sağ tıklattığınızda görüntülenen açılır pencereye benzer. Ekranın sağ altında 🔔 görüntülendiği zaman OPTION MENU kullanılabilir.

ögesini seçerseniz, içeriğe bağlı olarak değiştirebileceğiniz menü öğeleri görüntülenir.

① TION) öğesini seçin.
② Ayarlarını değiştirmek istediğiniz sekmeyi → öğeyi seçin.
③ Ayar işlemini tamamladıktan sonra Ⓒḳ ni seçin.

Notlar

• Gri menü öğeleri veya ayarlar kullanılamaz.
• İstediğiniz öğe ekranda görüntülenmiyorsa başka bir sekmeyi seçin. (Ancak, başka bir sekme olmayabilir.)
• Ekranda görüntülenen sekmeler ve öğeler kameranızın o andaki kayıt/oynatma durumuna bağlıdır.

Menü listeleri

(MANUEL AYARLAR) kategorisi

SAHNE SEÇİMİ......Gece manzarası veya plaj gibi bir sahnenin tipine göre uygun kayıt ayarı seçer.

☐YUMUŞAK GEÇİŞ ....Sahneler belirir veya kaybolur.

BEYAZ DNG. Renk dengesini kayıt ortamının parlaklığına ayarlar.

POZLAMA ......Filmlerin ve fotoğrafların parlaklığını ayarlar.

ODAK ....Elle odaklar.

TELE MAKRO ......Bir nesneyi odaklayarak ve arka planı flu olarak çeker.

(ÇEKİM AYRLR.) kategorisi

☐KAYIT MODU......Modu film kaydetmeye getirir. Hızlı hareket eden nesneleri kaydederken, yüksek bir görüntü kalitesi önerilir.

REHBER ÇERÇ. ...... Nesnenin yatay veya düşey olup olmadığını kontrol etmek üzere kılavuz çizgilerini görüntüler.

STEADYSHOT ...... Film kaydederken SteadyShot işlevini ayarlar.

OTO.YVŞ.ENSTNT. ....Enstantaneyi otomatik olarak ayarlar.

YÜZ ALGILAMA ....Yüzün/yüzlerin görüntü kalitesini otomatik olarak ayarlar.

SES KAYIT AYARI

YRLŞK.ZUM MKRF. ...... Zum konumuna uygun olarak canlı bir sesli film kaydeder.

MİK.K.DÜZEYİ ......Mikrofon düzeyini ayarlar.

DİĞER KAYIT AYARI

☐DİJITAL ZUM ...... Dijital zuma ait, optik zumun zum düzeyini aşan azami zum düzeyini ayarlar.

□GENİŞ SEÇİMİ ...... Film kaydederken yatay-dikey oranını ayarlar.

(KMR.FOTO.AYRLR.) kategorisi

■ZAMANLAYICI ......Kameranız fotoğraf kayıt modundayken zamanlayıcıyı ayarlar.

■RESİM BOY. ......Fotoğraf boyutunu ayarlar.

DOSYA NO. Dosya numarasının nasıl atanacağını ayarlar.

(OYNATMA) kategorisi

VISUAL INDEX...... Kaydedilen görüntüleri küçük resim olarak görüntüler (s. 25).

GÖRNTLR.GÖSTER

TARİH DİZİNİ ......Görüntülerin istenilen tarihe göre aranmasını sağlar.

FİLM ŞERİDİ ...... Sahneleri belirli bir aralığa göre görüntüler ve oynatır.

YÜZ ....Yüz sahnelerini görüntüler ve oynatır.

OYNATMA LİSTESİ ...... Filmlerin oynatma listesini görüntüler ve oynatır.

OYNATMA AYRLR.

VERİ KODU ...... Oynatma sırasında ayrıntılı kayıt verilerini görüntüler.

(DÜZ.) kategorisi

SiL

Sil Filmleri siler.
SiL....Fotografları siler.

KORUMA

KORUMA ......Silinmelerini önlemek için filmleri korumaya alır.
■ KORUMA ...... Silinmelerini önlemek için fotoğrafları korumaya alır.

BÖL......Filmleri böler.

FOTOĞRF.YAKALA ^1 *2 ...... Filmlerin istenen sahnesinden fotoğrafları yakalar.

FİLM ÇOĞALT\*1

Seçerek ÇOĞALT ......Filmleri seçer ve çoğaltır.

Tarihe göre ÇOĞALT ..... Belirtilen bir tarihteki tüm filmleri çoğaltır.

TÜMÜNÜ ÇĞLT. ......Kaydedilmiş tüm filmleri bir oynatma listesine çoğaltır.

FOTOĞRAF KOPYL.\*¹

Seçerek KOPYALA ...... Fotoğrafları seçer ve kopyalar.

Trh.göre KOPYALA...... Belirtilen bir tarihteki tüm fotoğrafları kopyalar.

OYNTM.LST.DÜZN.

EKLE....Filmleri oynatma listesine ekler.
Tarihe göre EKLE ..... Aynı gün içinde kaydedilmiş filmleri bir kerede oynatma listesine ekler.
SIL ......Filmleri oynatma listesinden siler.
TÜMÜNÜ SİL ......Tüm filmleri oynatma listesinden siler.
TAŞI ......Oynatma listesindeki filmlerin sırasını değiştirir.

(DiĞER) kategorisi

USB BAĞLANTISI

USB BAĞLANTISI*1 ...Dahili sabit diski USB aracılığıyla bağlar.

USB BAĞLANTISI .....Bellek kartını USB yoluyla bağlar.

DİSK YAZMA ...... Görüntüleri diske kaydetmenizi sağlar (s. 35, 42).

PİL BİLGİSİ ...... Pil bilgisini görüntüler.

(ORTAMI YÖNET) kategorisi

ORTAM AYARLARI\*1

FİLM ORTM.AYARI ...... Filmleri kaydetmek için ortamı seçer (s. 16).

FOTO.ORT.AYARI ...... Fotoğrafları kaydetmek için ortamı seçer (s. 17).

ORTAM BİLGİSİ ...... Kayıt ortamının boş alan gibi bilgilerini görüntüler.

ORTM.BÇMLNDRM.

HDD*1......Dahili sabit diskteki tüm verileri siler.

BELLEK KARTI ......Bellek kartındaki tüm verileri siler.

RSM.VT.DS.ONAR

HDD ^*1 Dahili sabit diskteki görüntü veritabanı dosyasını onarır (s. 56).

BELLEK KARTI ......Bellek kartındaki görüntü veritabanı dosyasını onarır (s. 56).

SES/GRNT.AYRLR.

SES ......Oynatma sesinin düzeyini ayarlar (s. 26).

BIP ....Kameranın işlem seslerini çıkarıp çıkarmayacağını ayarlar.

LCD PARLK. ...... LCD ekranın parlaklığını ayarlar.

LCD Al.DZY. ...... LCD ekranın arka ışığını ayarlar.

LCD RENGİ ....LCD ekranın renk yoğunluğunu ayarlar.

EKRAN AYRLR. ......LCD ekranda görüntülenen simge veya göstergelerin süresini ayarlar.

ÇIKTI AYARLARI

TV TİPİ ....Bağlandığı televizyona bağlı olarak sinyali dönüştürür (s. 28).

GÖR.ÇIKIŞI......Televizyon ekranında ekran göstergelerinin görüntülenip görüntülenmeyeceğini ayarlar.

SAAT/DIL AYR.

SAAT AYARI ....Tarih ve saati ayarlar (s. 13).

ALAN AYARI ....Saati durdurmadan bir saat farkını ayarlar (s. 13).

YAZ SAATİ ....Yaz saatini ayarlar (s. 13).

DİL AYARI ......Ekran dilini ayarlar (s. 15).

GÜÇ AYARLARI

OTO.KAPANMA ......[OTO.KAPANMA] ayarını değiştirir (s. 11).

DİĞER AYARLAR

DEMO MODU ......Demonun görüntülenip görüntülenmeyeceğini ayarlar.

DÜŞM.SENSÖRÜ*1 ......Düşme sensörünü etkinleştirir veya devre dışı bırakır.

^1 DCR-SR15E/SR20E
^2 DCR-SX20E

"Handycam" El Kitabı'ndan ayrıntılı bilgi alma

"Handycam" El Kitabı, bilgisayar ekranında okunmak üzere tasarlanmış bir kullanım kılavuzudur. "Handycam" El Kitabının, kameranız hakkında daha fazla bilgi edinmek istendiğinde okunması amaçlanmıştır.

1 "Handycam" El Kitabı yazılımını bir Windows bilgisayara kurmak için, ürünle verilen CD-ROM'u bilgisayarınızın disk sürücüsüne yerleştirin.

2 Kurulum ekranında [El Kitabı] öğesini tıklatın.

3 İstediğiniz dili ve kameranızın model adını seçin, ardından [Yükle] öğesini seçin. Ekrandaki yönergeleri izleyerek yükleyin.

- Kameranızın model adı taban yüzeyinde yazılıdır.

"Handycam" El Kitabı'nı görüntülemek için, bilgisayar ekranındaki kısayol simgesini çift tıklatın.

• Bir Macintosh kullanırken, CD-ROM içindeki [Handbook] – [TR] klasörünü açın, sonra [Handbook.pdf] dosyasını kopyalayın.
• "Handycam" El Kitabı'nı okumak için Adobe Reader yazılımı gereklidir. Bilgisayarınızda bu yazılım yoksa, bunu Adobe Systems web sayfasından indirebilirsiniz: http://www.adobe.com/
• Ürünle verilen "PMB" yazılımı hakkında ayrıntılar için bkz. "PMB Help" (s. 35).

? Sorun Giderme

Kameranızı kullanırken herhangi bir sorunla karşılaşırsanız, aşağıdaki adımları uygulayın.

① Listeyi (s. 54 - 56) inceleyin ve kameranızı kontrol edin.
② Güç kaynağını çıkarın, yaklaşık 1 dakika sonra güç kaynağını yeniden takın ve kamerayı açın.
③ Sivri uçlu bir nesneyle RESET (s. 64 65) düğmesine basın ve kamerayı açın. RESET düğmesine bastığınızda, saat ayarı da dahil tüm ayarlar sıfırlanır.
④ Sony bayiinize ya da yetkili yerel Sony servisine başvurun.

• Sorunun ne olduğuna bağlı olarak, kameranızın yeniden başlatılması veya geçerli dahili kayıt ortamının değiştirilmesi gerekebilir. Bu durumda, kayıt ortamında depolanmış olan veriler silinir. Kameranızı tamire göndermeden önce dahili kayıt ortamındaki verileri başka bir ortama (yedek) kaydettiğinizden emin olun. Kayıt ortamındaki verilerin kaybindan dolayı sorumluluk kabul edilmez.
• Tamir sırasında, sorunu incelemek üzere dahili kayıt ortamında depolanmış verilerden minimum miktarda bir kısmını kullanarak kontroller yapabiliriz. Ancak Sony bayiniz verilerinizi kopyalamaz veya başka bir yere kaydetmez.
• Kameranızdaki belirtiler ile ilgili ayrıntılar için bkz. “Handycam” El Kitabı (s. 53) ve kameranızı bir bilgisayara bağlamak hakkında bilgi için bkz. “PMB Help” (s. 35).

Güç açılmıyor.

• Kameraya şarj edilmiş bir pil paketi takın (s. 10).
• AC Adaptörünü elektrik prizine takın (s. 12).

Güç açık konuma gelmesine rağmen kamera çalışmıyor.

• Güç açıldıktan sonra kameranızın kayda hazır hale gelmesi birkaç saniye sürer. Bu bir arıza değildir.
• AC Adaptörünü prizden çıkarın ve pil paketini çıkarın, ardından yaklaşık 1 dakika sonra tekrar takın. Kameranız hala çalışmıyorsa, sivri uçlu bir nesneyle RESET (s. 64, 65) düğmesine basın. (RESET düğmesine bastığınızda, saat ayarı da dahil tüm ayarlar sıfırlanır.)
• Kameranızın sıcaklığı çok yüksek. Kamerayı kapatın ve serin bir yerde bir süre bekletin.
• Kameranızın sıcaklığı çok düşük. Kamerayı gücü açık olarak bir süre bekletin. Kamerayı hala çalıştıramıyorsanız, kamerayı kapatın ve sıcak bir yere koyun. Bir süre sonra kamerayı yeniden açın.

Kameranız ısınıyor.

- Kameranız çalışma sırasında ısınabilir. Bu bir arıza değildir.

Güç aniden kapanıyor.

• AC Adaptörü kullanım (s. 12).
- Gücü tekrar açın.
- Pil paketini şarj edin (s. 10).

START/STOP veya PHOTO düğmesine basıldığında görüntü kaydedilmiyor.

• (Film) veya (Fotograf) simgelerini görüntülemek için MODE düğmesine basın.
- Kameranız yeni çektiğiniz görüntü yü kayıt ortamına kaydediyordur. Bu süre boyunca herhangi bir yeni kayıt yapamazsınız.
- Kayıt ortamı doludur. Gereksiz görüntüleri silin (s. 30).
- Kaydedilen toplam film sahnesi veya çekilen toplam fotoğraf sayısı, kameranın kayıt kapasitesini açtı (s. 57, 58). Gereksiz görüntüleri silin (s. 30).

Kayıt durur.

- Kameranızın sıcaklığı çok yüksek/düşük. Kameranızı kapatın ve serin/sıcak bir yerde bir süre bekletin.

"PMB" kurulamıyor.

- “PMB” yazılımını kurmak için gerekli olan bilgisayar ortamını veya kurulum işlemlerini kontrol edin (s. 32).

"PMB" doğru çalışmıyor.

- “PMB” yazılımını kapatın ve bilgisayarınızı tekrar başlatın.

Kamera bilgisayar tarafından tanınmadı.

• Klavye, fare ve kameranız hariç tüm cihazları bilgisayarın USB jakından ayırın.
• Bilgisayarınızdan ve kameranızdan USB kablosunu ayırın ve bilgisayarı yeniden başlatın, ardından bilgisayarı ve kameranızı tekrar bağlayın.

Otomatik tanı ekranı/Uyarı göstergeleri

LCD ekranda göstergeler görünürse, aşağıdaki kileri kontrol edin.

Sorunu gidermeyi birkaç defa denemiş olmanıza rağmen sorun hala devam ediyorsa, Sony bayiinize ya da yetkili yerel Sony servisine başvurun. Böyle bir durumda, onlarla temasa geçtiğinizde C veya E ile başlayan hata kodlarının tüm numaralarını bildirin.

C:04:□□

• Pil paketi bir V serisi “InfoLITHIUM” pil paketi değildir. Bir “InfoLITHIUM” pil paketi (V serisi) kullanın (s. 10).
• AC Adaptörünün DC fişini, kameranıza sağlam şekilde bağlayın (s. 10).

C:06:□□

- Pil paketi çok ısınmıştır. Pil paketini değiştirin veya serin bir yere koyun.

C:13:□□ / C:32:□□

- Güç kaynağınlı çıkarın. Güç kaynağınlı tekrar bağlayıp, kamerayı tekrar çalıştırın.

E:□□:□□

- 54. sayfadaki ② - ④ arasındaki adımları uygulayın.

[NO TEXT]

• Kameranızın dahili sabit diski dolduğunda gösterge yanıp söner. Gereksiz görüntüleri silin (s. 30) veya görüntüleri başka bir ortama kaydettikten sonra dahili sabit diski biçimlendirin (s. 51).
• Kameranızın dahili sabit diskinde bir hata oluşabilir.

#

- Pil gücü düşük.

A

- Pil paketi çok ısınmıştır. Pil paketini değiştirin veya serin bir yere koyun.

[回]

- Kameranızın sıcaklığı yükseliyor. Kameranızı kapatın ve serin bir yerde bekletin.

[1]

- Kameranızın sıcaklığı düşük. Kameranın ısınmasını sağlayın.

[NO TEXT]

• Bir bellek kartı takılı değildir (s. 17).

• Bellek kartı dolduğunda gösterge yanıp söner. Gereksiz görüntüleri silin (s. 30) veya görüntüleri başka bir ortama kaydettikten sonra bellek kartını biçimlendirin (s. 51).

• Görüntü Veritabanı Dosyası zarar görmüştür.
  MENU (MENU) → [Tümünü göster] → [RSM.VT.DS.ONAR] (☐[ORTAMI YÖNET] kategorisi altında) → (DCR-SR15E/SR20E) kayıt ortamını seçerek veri tabanı dosyasını kontrol edin.

- Bellek kartı zarar görmüştür. Bellek kartını kameranızla biçimlendirin (s. 51).

- Uyumsuz bellek kartı takılmıştır (s. 18).

- Bellek kartına erişim, başka bir aygitta sınırlandırılmıştır.

- Kamera sabit değildir. Kamerayı iki elinizle sabit şekilde tutun. Ancak kamera sallanıyor uyarı göstergesinin görünmeyeceğini unutmayın.

- Düşme sensörü işlevi etkinleştirildi. Görüntüleri kaydedemeyebilir veya oynatamayabilirsiniz.

Kalan film kayıt süresi/çekilebilecek fotoğraf sayısı

Her pil paketi için tahmini kayıt ve oynatma süresi

Kayıt süresi

Tamamen şarj edilmiş bir pil paketi kullanıldığında yaklaşık oynatma süresi.

DCR-SR15E/SR20E
(birim: dakika)

Pil paketi Kesintisiz kayıtsüresi	Normal kayıtsüresi
NP-FV30(ürünle verilir)	95 45
NP-FV50 180 85
NP-FV70 375 180
NP-FV100 745 355

DCR-SX15E/SX20E

(birim: dakika)

Pil paketi Kesintisiz kayıtsüresi	Normal kayıtsüresi
NP-FV30(ürünle verilir)	105 50
NP-FV50 200 95
NP-FV70 415 195
NP-FV100 830 395

• Her bir kayıt süresi [KAYIT MODU] ayarı SP yapıldığında ölçülür.
• Normal kayıt süresi kayıt başlatma/durdurma tekrarı, film veya fotoğraf moduna geçilmesi ve görüntü zumlama sırasındaki süreyi gösterir.
• Süreler kamera 25 °C sıcaklıkta kullanılırken ölçülmüştür. 10 °C ila 30 °C önerilir.
• Kamera düşük sıcaklıklarda kullanıldığında, kayıt ve oynatma süreleri kısalacaktır.
• Kayıt ve oynatma süreleri kameranızın kullanma koşullarına bağlı olarak kısalabilir.

Oynatma süresi

Tamamen şarj edilmiş bir pil paketi kullanıldığında yaklaşık oynatma süresi.

DCR-SR15E/SR20E
(birim: dakika)

Pil paketi
NP-FV30(ürünle verilir)	125
NP-FV50 240
NP-FV70 490
NP-FV100 980

DCR-SX15E/SX20E

(birim: dakika)

Pil paketi
NP-FV30(ürünle verilir)	145
NP-FV50 280
NP-FV70 565
NP-FV100 1120

Yaklaşık film kayıt süresi

Dahili sabit disk

DCR-SR15E/SR20E
(birim: dakika)

Kayıt modu Kayıt süresi

[HQ] 1220

[SP] 1750

[LP] 3660

İpuçları

• En fazla 9.999 sahneden oluşan filmlerçekebilirsiniz.
• Filmlerin maksimum sürekli kayıt süresi yaklaşık 13 saattir.
• Kamera, görüntü kalitesini kaydedilen sahneye göre otomatik olarak ayarlamak için VBR (Değişken Bit Hızı) işlevini kullanır. Bu teknoloji, kayıt ortamının kayıt süresinde değişmelere neden olur. Hızlı hareketlerin yer aldığı filmler ve karmaşık görüntüler, daha yüksek bit hızında kaydedilir ve bu toplam kayıt süresini azaltır.

Bellek kartı
(birim: dakika)

	HQ SP LP
512MB 6		9	20
	(5)	(5)	(10)
1GB 10		20	40
	(10)	(10)	(25)
2GB 25		40	85
	(25)	(25)	(55)
4GB 55		80	175
	(50)	(50)	(110)
8GB 115		170	355
	(105)	(105)	(230)
16GB 235		340	715
	(210)	(210)	(465)
32GB 475		685	1435
	(425)	(425)	(930)

Notlar

• Kalan kayıt süresi kayıt ve çekim koşullarına [☐KAYIT MODU] bağlı olarak değişebilir (s. 50).
• ( ) içindeki sayılar minimum kayıt süresini gösterir.

Çekilebilecek tahmini fotoğraf sayısı

Dahili kayıt ortamı (DCR-SR15E/SR20E)

Maksimum 9.999 fotoğraf kaydedebilirsiniz.

Bellek kartı

VGA(0,3M)

VGA

512MB 2800

1GB 5700

2GB 11500

4GB 23000

8GB 47000

16GB 95000

32GB 185000

• Bellek kartına kaydedilebildiği belirtilen fotoğraf sayısı kameranızın maksimum görüntü boyutunu temel alır. Çekilebilecek fotoğraf sayısının gerçek değeri, kayıt sırasında LCD ekranda görüntülenir (s. 63).
• Bellek kartına kaydedilebilen maksimum fotoğraf sayısı kayıt koşullarına bağlı olarak değişebilir.

İpuçları

• Fotoğrafların kaydedilmesi için 512 MB'den daha düşük kapasiteli bir bellek kartını da kullanabilirsiniz.
• Aşağıdaki listede her bir film kayıt modunun ortalama bit hızı, kayıt piksel sayısı ve en boy oranı belirtilmektedir.

HQ: Yaklaşık 9Mbps 720 piksel × 576 piksel/16:9, 4:3

SP: Yaklaşık 6Mbps 720 piksel × 576 piksel/16:9, 4:3

LP: Yaklaşık 3Mbps 720 piksel × 576 piksel/16:9, 4:3

- Fotoğraf kayıt piksel sayısı ve en boy oranı.

- Fotoğraf kayıt modu: 640 nokta × 480 nokta/4:3 640 nokta × 360 nokta/16:9

– Filmden fotoğraf yakalama: 640 nokta × 360 nokta/16:9 640 nokta × 480 nokta/4:3

Önlemler

Kullanım ve bakım hakkında

• Kamera ve aksesuarları aşağıdaki konumlarda kullanmayın ve saklamayın:
  – Aşırı sıcak, soğuk veya nemli yerler. Doğrudan güneş ışığı, kalorifer yanı veya güneş altında bulunan araç gibi 60 °C üzerindeki sıcaklıklara maruz kalabilecekleri yerlerde bırakmayın. Arızalanabilir veya deforme olabilirler.
  – Güçlü manyetik alanların veya mekanik titreşimin yanında. Kamera arızalanabilir.
  – Güçlü radyo dalgaları veya radyasyon yakınında. Kamera düzgün şekilde kaydetmeyebilir.
  – AM alicıları ve video donanımının yanında. Parazit oluşabilir.
  – Plajda veya tozlu yerlerde. Kum veya toz kameranıza girerse arızaya neden olabilir. Bazı durumlarda bu arıza onarılamaz.
  – LCD ekranın veya lensin doğrudan güneş ışığına maruz kalabileceği pencere yakınında veya açık havada. Bu, LCD ekranın içine zarar verir.

- Kameranızı DC 6,8 V/7,2 V (pil paketi) veya DC 8,4 V (AC Adaptörü) değerlerinde çalıştırın.

- DC veya AC işlemi için, bu kullanım yönergelerinde önerilen aksesuarları kullanın.

- Kameranızın yağmur veya deniz suyu ile ıslanmasına izin vermeyin. Kameranız ıslanırsa arıza meydana gelebilir. Bazı durumlarda bu arıza onarılamaz.

- İçine katı bir nesne veya sıvı girerse, kullanmadan önce kameranızı fişten çıkarın ve bir Sony bayisine kontrol ettirin.

- Ürünü sert kullanmayın, üzerinde değişiklik yapmayın veya herhangi bir yerden düşürüp üzerine darbe uygulamaktan kaçının. Lense özellikle dikkat edin.

- Kameranızı kullanmadığınız süre içinde kamerayı kapalı tutun.

- Kameranızı örneğin bir havluyla örtülü olarak çalıştırmayın. Bu durum iç kısmın ısınmasına neden olabilir.

- Güç kablosunu çıkarırken kablodan değil fişten çekerek çıkarın.

• Üzerine ağır bir cisim vb. koyarak güç kablosuna zarar vermeyin.
• Deforme olmuş veya hasar görmüş pil paketlerini kullanmayın.
  • Metal bağlantıları temiz tutun.
• Pilin elektrolitik sıvısı sızıntı yapıyorsa:
• Yetkili yerel Sony servisinize başvurun.
• Derinize temas eden sıvıları yıkayın.
• Sıvı gözlerinize bulaşırsa, bol suyla yıkayın ve bir doktora danışın.

Kameranızı uzun süre kullanmadığınız zaman

• Kameranızı uzun süre en iyi koşulda tutmak için ayda en az bir kez açın ve görüntü kayıt ve oynatma işlemleri yaparak çalıştırın.
• Saklamadan önce pil paketini tamamen boşaltın.

LCD ekran

• Hasara neden olabileceğinden LCD ekrana aşırı kuvvet uygulamayın.
• Kameranız soğuk bir yerde kullanılıyororsa, kalıntı bir görüntü LCD ekranda görünebilir. Bu bir arıza değildir.
• Kameranızı kullanırken, LCD ekranın arkası ısınabilir. Bu bir arıza değildir.

LCD ekranı temizlemek için

- LCD ekran parmak izleri veya tozla kirlenmişse, temizlemek için yumuşak bir bez kullanmanız önerilir. LCD Temizleme Kitini (ayrı olarak satılır) kullanırken temizleme sıvısını LCD ekrana doğrudan uygulamayın. Sıvı ile nemlendirilmiş temizleme kağıdı kullanın.

Muhafaza kullanımı hakkında

- Muhafaza kirlenmişse kamera gövdesini su ile hafifçe nemlendirilmiş yumuşak bir bezle temizleyin ve ardından muhafazayı yumuşak kuru bir bezle silin.

- Kaplamaya zarar vermemek için aşağıdaki işlemlerden kaçının:

- Tiner, benzin, alkol, kimyasal kumaşlar, haşere ilacı ve güneş losyonu gibi kimyasalların kullanımı

• Elinize yukarıdaki maddeler sürülüyken kameranın kullanılması
• Muhafazanın lastik veya vinil nesnelerle uzun süre temas etmesi

Lensin kullanımı ve saklanması hakkında

• Aşağıdaki durumlarda lensin yüzeyini yumuşak bir bezle temizleyin:
  – Lens yüzeyinde parmak izleri varken
  – Sıcak veya nemli yerlerde
  – Lens deniz kenarındaki tuzlu havaya maruz kaldığında
• Az miktarda kir veya toza maruz kalan iyi havalandırılan bir yerde saklayın.
• Birikimi önlemek için yukarıda anlatıldığı gibi lensi periyodik olarak temizleyin.

Dahili yeniden şarj edilebilir pilin şarj edilmesi hakkında

Kamera kapatılsa bile, tarihi, saati ve diğer ayarları tutmak için kameranızın önceden takılmış şarj edilebilir pili vardır. Dahili şarj edilebilir pil paketi, kameranız AC Adaptörü yoluyla elektrik prizine bağlandığında veya pil paketi takılı durumdayken daima şarj edilir. Kameranızı hiç kullanmazsanız, şarj edilebilir pil yaklaşık 3 ay sonra boşalır. Kameranızı dahili şarj edilebilir pili şarj ettikten sonra kullanın. Ancak, önceden takılmış şarj edilebilir pil şarj edilmese bile, tarihi kaydetmediğiniz sürece kameranın çalışması etkilenmeyecektir.

İşlemler

Kameranızı ürünle verilen AC Adaptörünü kullanarak elektrik prizine bağlayın ve LCD ekran 24 saatten uzun bir süre kapalı kalacak şekilde bırakın.

Kameranın elden çıkartılması/başkasına verilmesi ile ilgili not (DCR-SR15E/SR20E)

Tüm filmleri ve hareketsiz görüntüleri silseniz veya [ORTM.BÇMLNDRM.] işlemini gerçekleştirmiş olsanız bile, dahili kayıt ortamındaki veriler tamamen silinemeyebilir. Bu nedenle, verilerin geri yüklenmesini önlemek için kamerayı başkasına vermeden önce [BOŞALT] işlemini uygulamanızı öneririz (bkz. 53. sayfa ““Handycam” El Kitabı’ndan ayrıntılı bilgi alma”). Kamerayı atmak istiyorsanız, bunu yapmadan önce kameranın ana gövdesini parçalamanızı öneririz.

Bellek kartının elden çıkartılması/başkasına verilmesi ile ilgili not

Bellek kartındaki verileri silseniz veya bellek kartını kameranızda ya da bir bilgisayarda biçimlendirseniz bile, bellek kartındaki tüm veriler silinmeyebilir. Bellek kartını başka birine verecekseniz, tüm verileri bir bilgisayarda veri silme yazılımını kullanarak silmenizi öneririz. Ayrıca, bellek kartını elden çıkarmak istiyorsanız, bunu yapmadan önce bellek kartının ana gövdesini parçalamanızı öneririz.

Özellikler

Sistem

Sinyal biçimi: PAL renk, CCIR standartları

Film kayıt biçimi:

Video: MPEG-2 PS

Ses kayıt sistemi:

Fotoğraf dosyası biçimi

: DCF Ver.2.0 Uyumlu

: Exif Ver.2.21 Uyumlu

: MPF Baseline Uyumlu

Kayıt ortamı (film/fotoğraf)

Dahili sabit disk

DCR-SR15E/SR20E: 80 GB

"Memory Stick PRO Duo"

SD bellek kartı (Sınıf 2 veya daha hızlı)

Ortam kapasitesini ölçerken 1 GB, bir kısmı sistem yönetimi ve/veya uygulama dosyaları için kullanılan 1 milyar bayta eşittir.

Bir kullanıcıının kullanabileceği kapasite aşağıdadır.

D CR-SR15E/SR20E: Yaklaşık 79,3 GB

Görüntüleme cihazı

2,25 mm (1/8 tipi) CCD (Yükten Bağlaşımlı Aygıt)

Brüt: Yakl. 800 000 piksel

Etkin (Film, 16:9): Yaklaşık 490 000 piksel

Etkin (fotoğraf, 16:9): yakl. 310 000 piksel

Etkin (fotoğraf, 4:3): yakl. 410 000 piksel

Lens

50× (Optik),1800× (Dijital)

F1,8 \~ F4,7

Odak uzaklığı:

f=1,8 mm \~ 90 mm

Bir 35 mm fotoğraf makinesi eşdeğeri

Filmler için: 39 mm \~ 1 950 mm (16:9)

Fotograflar için: 44 mm \~ 2 200 mm (4:3)

Renk sıcaklığı: [OTOMATİK], [TEK BASIŞ], [İÇ

MEKAN] (3 200 K), [DIŞ MEKAN] (5 800 K)

Minimum aydınlatma

3 lx (lüks) ([OTO.YVŞ.ENSTNT.] [AÇIK] olarak ayarlanmış, enstantane 1/25 saniye)

Giriş/Çıkış konektörleri

A/V OUT jakı: Video/ses çıkış jákı

USB jak: mini AB

(DCR-SR15E/SX15E: yalnızca çıkış)

LCD ekran

Resim: 6,7 cm (2,7 tipi, en-boy oranı 16:9)

Toplam piksel sayısı: 230 400 (960 × 240)

Genel

Güç gereksinimleri: DC 6,8 V/7,2 V (pil) DC 8,4 V (AC Adaptörü)

Ortalama güç tüketimi: Kameranın kayıt yapması sırasında, LCD ekranı normal parlaklıkta kullanırken:

DCR-SR15E/SR20E: 2,1 W

DCR-SX15E/SX20E: 1,9 W

Çalışma sıcaklığı: 0 °C ila 40 °C

Saklama sıcaklığı: -20^ ila +60^

Boyutlar (yaklaşık)

DCR-SR15E/SR20E

59 mm × 65 mm × 113 mm (g/y/d) çıkıntı parçalar dahil

59 mm × 65 mm × 124 mm (g/y/d) çıkıntı parçalar dahil ve ürünle verilen şarj edilebilir pil paketi takılı

DCR-SX15E/SX20E

54 mm × 55 mm × 113 mm (g/y/d) çıkıntı parçalar dahil

54 mm × 55 mm × 124 mm (g/y/d) çıkıntı parçalar dahil ve ürünle verilen şarj edilebilir pil paketi takılı

Ağırlık (yaklaşık)

DCR-SR15E/SR20E:

270 g, sadece ana cihaz

310 g, ürünle verilen şarj edilebilir pil paketi dahil

DCR-SX15E/SX20E:

190 g, sadece ana cihaz

240 g, ürünle verilen şarj edilebilir pil paketi ve bellek kartı dahil

Güç gereksinimleri: AC 100 V - 240 V, 50 Hz/60 Hz

Güç tüketimi: 0,35 A - 0,18 A

Güç tüketimi: 18 W

Çıkış gerilimi: DC 8,4 V*

Çalışma sıcaklığı: 0 °C ila 40 °C

Saklama sıcaklığı: -20^ ila +60^

Boyutlar (yakl.): 48 mm × 29 mm × 81 mm (g/y/d), dışarı taşan parçalar hariç

Ağırlık (yakl.): 170 g, güç kablosu hariç

* Diğer özellikler için AC Adaptörünün üzerindeki etikete bakın.

Şarj edilebilir pil paketi NP-FV30

Maksimum Çıkış gerilimi: DC 8,4 V

Çıkış gerilimi: DC 7,2 V

Maksimum şarj voltajı: DC 8,4 V

Maksimum şarj akımı: 2,12 A

Kapasite

normal: 3,6 Wh (500 mAh)

minimum: 3,6 Wh (500 mAh)

Tip: Li-ion

Kameranın ve aksesuarlarının tasarımı ve teknik özellikleri önceden herhangi bir bildirimde bulunulmaksızın değiştirilebilir.

- Dolby Laboratories'in lisansı ile üretilmiştir.

Ticari markalar hakkında

• "Handycam" ve, Sony Corporation' in tescilli ticari markalarıdır.
• "Memory Stick", "Memory Stick Duo", "MEMORY STICK DUO", "Memory Stick PRO Duo", "MEMORY STICK PRO DUO", "Memory Stick PRO-HG Duo", "MEMORY STICK PRO-HG DUO", "Memory Stick Micro", "MagicGate", "MAGICGATE", "MagicGate Memory Stick" ve "MagicGate Memory Stick Duo", Sony Corporation' in ticari markaları veya tescilli ticari markalarıdır.
• "InfoLITHIUM", Sony Corporation' in bir ticari markasıdır.
• "DVDirect", Sony Corporation' in bir ticari markasıdır.
• Dolby ve double-D simgesi, Dolby Laboratories'in ticari markalarıdır.
• Microsoft, Windows, Windows Vista ve DirectX Microsoft Corporation' in ABD ve/veya diğer ülkelerde ticari markaları veya tescilli ticari markalarıdır.
• Macintosh ve Mac OS, ABD ve diğer ülkelerde Apple Inc.' in tescilli ticari markalarıdır.
• Intel, Intel Core ve Pentium, Intel Corporation'ın veya ABD ve diğer ülkelerdeki bağlı şirketlerinin ticari markaları ya da tescilli ticari markalarıdır.
• Adobe, Adobe logosu ve Adobe Acrobat, ABD ve/veya diğer ülkelerde Adobe Systems Incorporated'ın ticari veya tescilli ticari markalarıdır.
• SDXC ve SDHC logoları SD-3C, LLC kuruluşuna ait ticari markalardır.
• MultiMediaCard bir MultiMediaCard Association ticari markasıdır.

Burada bahsedilen tüm diğer ürün isimleri ilgili şirketlerin ticari markaları veya tescilli ticari markalarıdır. Ayrıca, ^TM ve ® işaretleri bu el kitabında her durumda kullanılmamıştır.

Hızlı başvuru

Ekran göstergeleri

Sol üst Orta Sağ üst

Gösterge Anlamı
MENU	MENU düğmesi
	Otomatik zamanlayıcılı kayıt
	MİK.K.DÜZEYİ düşük
4:3	GENİŞ SEÇİMİ
	YRLŞK.ZUM MKRF.
60 dk Kalan pil şarjı
	Bellek kartının kayıt klasörü
	VIDEO LIGHT
	Geri düğmesi

Orta

Gösterge Anlamı
[BEKL.]/[KAYIT] Kayıt durumu
	Fotoğraf boyutu
	Slayt gösterisi ayarı
	Uyarı
	Oynatma modu

Sağ üst

Gösterge Anlamı
HQ SP LP	Kayıt modu (HQ/SP/LP)
	Ortamı kaydetme/oynatma/düzenleme
0:00:00 Sayaç (saat:dakika:saniye)
[00dk] Tahmini kalan kayıt süresi
BEYAZ SIYAHYM.GÇ. YM.GÇ.	YUMUŞAK GÇŞ.

Gösterge Anlamı
	Düşme sensörü kapalı
	Düşme sensörü etkin
9999 9999	Kaydedilebilir yaklaşık fotoğraf sayısı ve kayıt ortamı
	Bellek kartının oynatmaklasörü
100/112	Geçerli film veya görüntülenen fotoğraf/Kaydedilen toplam film veya fotoğraf sayısı

Alt

Gösterge Anlamı
	[YÜZ ALGILAMA] için[KAPALI] ayarını yapın
	Elle odaklanma
	SAHNE SEÇİMİ
	Beyaz dengesi
	SteadyShot kapalı
	POZLAMA
	TELE MAKRO
	Arka ışık
	OPTION düğmesi
	GÖRÜNTÜLERİGÖSTER düğmesi
	Slayt gösterisi düğmesi
101-0005	Veri dosyası adı
	Korunan görüntü
	Dizin düğmesi
	Film modu/fotograf modu

• Göstergeler ve konumları örnektir ve gerçekten farklı olabilir.
• Kameranızın modeline bağlı olarak, bazı göstergeler görün meyebilir.

Parçalar ve kontroller

Parantez () içindeki numaralar ilgili sayfaları gösterir.

DCR-SR15E/SR20E

1 Lens
2 LENS COVER anahtarı
3 Dahili mikrofon
4 LED VIDEO LIGHT

DCR-SX15E/SX20E

1 Lens
2 LENS COVER anahtarı
3 Dahili mikrofon
4 LED VIDEO LIGHT

1 LCD ekran

LCD panelini 180 derece döndürürseniz, LCD panelini LCD ekran dışa bakacak şekilde kapatabilirsiniz. Bu konum, oynatma işlemleri sırasında oldukça kullanışlıdır.

2 LIGHT düğmesi
LIGHT ögesini yakmak için basın.
3 Çoklu seçici (15)
4 GÖRÜNTÜLERİ GÖSTER) düğmesi (25)

DCR-SR15E/SR20E

1 Hoparlör
2 (USB) jak (33, 36, 39, 42) DCR-SR15E: yalnızca çıkış
3 A/V OUT girişi (28)
4 MODE düğmesi (21)
5 (Arka ışık) düğmesi
6 RESET düğmesi

Sivri uçlu bir nesneyle RESET düğmesine basın.

Saat ayarı da dahil tüm ayarları başlangıca döndürmek için RESET ögesine basın.

DCR-SX15E/SX20E

DCR-SX15E: yalnızca çıkış

3 A/V OUT girişi (28)
4 MODE düğmesi (21)
5 (Arka ışık) düğmesi
6 RESET düğmesi

Sivri uçlu bir nesneyle RESET düğmesine basın.

Saat ayarı da dahil tüm ayarları sıfırlamak için RESET ögesine basın.

DCR-SR15E/SR20E

1 Otomatik zum düğmesi
2 PHOTO düğmesi (24)
3 POWER lambasi
4 CHG (şarj) lambası (10)
5 Pil paketi (10)
6 START/STOP düğmesi (21)
7 DC IN girişi (10)
8 El kayışı (20)
9 Omuz kayışı halkası
10 Erişim lambası (bellek kartı) (17)

Lamba yanarken veya yanıp sönerken kamera veri okuyor veya yazıyordur.

11 BATT (pil) çıkarma düğmesi (12)
12 Tripod yuvası

Tripodu (ayrı olarak satılır) tripod vidası ile yuvasına takın (ayrı olarak satılır: vida uzunluğu 5,5 mm'den kısa olmalıdır).

13 Bellek kartı yuvası (17)

DCR-SX15E/SX20E

1 Otomatik zum düğmesi
2 PHOTO düğmesi (24)
3 POWER lambasi
4 START/STOP düğmesi (21)
5 Pil paketi (10)
6 CHG (şarj) lambası (10)
7 El kayışı (20)
8 DC IN girişi (10)
9 Erişim lambası (bellek kartı) (17)

Lamba yanarken veya yanıp sönerken kamera veri okuyor veya yazıyordur.

10 BATT (pil) çıkarma düğmesi (12)
11 Tripod yuvası

Tripodu (ayrı olarak satılır) tripod vidası ile yuvasına takın (ayrı olarak satılır: vida uzunluğu 5,5 mm'den kısa olmalıdır).

12 Bellek kartı yuvası (17)

indeks

Simgeler

16:9 28
4:3 28

A

A/V bağlantı kablosu .....28, 45

B

Bakım 59

Bellek kartı......17

Bilgisayar 32

Bilgisayar sistemi 32

Bir filmden fotoğraflar yakalama 38

C

Çalışma akışı 7

Çoğaltma ....19

D

Dahili sabit disk ....16

DİL AYARI ......15

Disk kaydedici 45

Disk kopyalama ....38

Disk oluşturma ....37, 42

Duvar prizi ......10

DVD yazıcı ......42, 44

Ekran göstergeleri ......63

F

FİLM ORTM.AYARI ......16

Filmler 21, 25

Filmleri düzenleme ....38

FOTO.ORT.AYARI ......17

Fotoğraflar ......23, 25

G

GÖRÜNTÜLERİ GÖSTER .....25

Görüntüleri harici bir ortama kaydetme ....39

Gücün açık konuma getirilmesi 13

Güç açık ....13

H

"Handycam" El Kitabı ....53
Harici ortam 39

1

İrtifa 6
İşlem bip sesleri....14

K

Kalan film kayıt süresi/ çekilebilecek fotoğraf sayısı ......57
Kayıt ......21
Kayıt ortamı ......16
Kopyalama 19
Kurulum 32
Küçük resim ....30

M

Macintosh 32
"Memory Stick"....18
"Memory Stick PRO Duo"......17
"Memory Stick PRO-HG Duo" ....18
Menüler 47,50
MENÜM 47
MENÜM AYARI ....47

O

Onarım ....54
One Touch Disc Burn ......35
OPTION MENU 49
ORTAM AYARLARI .....16
Otomatik tanı ekranı .....55
Oynatma 25

O

Önlemler 59
Özellikler 61

P

Pil paketi ....10
Pil paketinin yurt dışında şarj edilmesi 12
Pilin paketinin şarj edilmesi .....10
PMB (Picture Motion Browser) 32, 35
PMB Help 35

R

RESET 65

S

SAAT AYARI 13

Ses 26

SIL 30

Sorun Giderme ....54

T

Tam şarjlı ......10

Tarih ve saatin ayarlanması .....13

TARİH/SAAT....14

Tripod......66

TV 28

TV TİPİ....28

U

USB BAĞLANTISI ......42, 44

USB kablosu ....42, 44

Uyarı göstergeleri ....55

U

Ürünle verilen parçalar ....4

V

VBR 57

VERİ KODU ....14

VISUAL INDEX ......25

W

Windows 32

Y

Yazılım 32

Z

Zumlama....65

Menü listelerini sayfa 50 - 52'de bulabilirsiniz.

Uygunluk beyanı, üretici firmanın yetkili kılmış olduğu, Product Compliance Europe (PCE), Sony Deutschland GmbH tarafından yapılmaktadır.

Product Compliance Europe (PCE), Sony Deutschland GmbH Hedelfinger Strasse 61, 70327 Stuttgart, Germany Tel: [phone], Fax: [phone] URL of EU DoC Database: http://www.compliance.sony.de/

Üretici Firma:

Sony Corporation

Onur Ofis Park Plaza Inkılap Mah. Üntel Sok. No:10 Ümraniye 34768/İstanbul Sony Bilgi ve Danışma Hattı: (212) 444 SONY (7669)
