KULLANIM KILAVUZU ANT-207 AirTies

Bu doküman AirTies Kablosuz İletişim Sanayi ve Dış Ticaret A.Ş. tarafından hazırlanmış olup, tüm hakları saklıdır.

Kılavuza Genel Bakış

Bu kılavuz AirTies ANT-207-O dış ortam anteninin kurulumu ve montajı ile ilgili bilgi içermektedir. Lütfen anteni herhangi bir kablosuz erişim noktasına monte etmeden önce okuyunuz.

Bu bilgilerin dikkate alınmaması halinde AirTies'ın sorumluluk kabul etmeyeceğini, cihazın garanti kapsamı dışında kalacağını unutmayınız. Kullanım kılavuzu, cihazınızı bilinçli ve güvenli kullanmanızı sağlayan önemli bir kaynak olduğundan mutlaka saklayınız.

Güvenlik ve Bakım

- ANT-207-O anteni ve bağlandığı erişim noktası ekipmanları kesinlikle topraklanmalıdır. Anteni asla topraklama aparatlarını uygun bir topraklama noktasına bağlamadan kullanmayınız. Doğru topraklama methodlarını (IEC 364 bölüm 1, paragraf 7 ile belirlenmiştir) bilmiyorsanız ya da mevcut topraklama sisteminizden emin değişseniz bu konuda bir uzman teknisyenin yardımına başvurunuz.

- ANT-207-O antenin yakınında güç kablolarının olmamasına dikkat ediniz. Antenin veya bağlı olduğu erişim noktasının güç kabloları ile teması ciddi varalanmalara ve ölüme sebep olabilir!!!

- ANT-207-O dış ortam anteninin takılı olduğu kablosuz erişim noktası, metal çubuk ve direk gibi çıkıntılı nesnelere bağlıysa, bu nesnelerin de topraklama sistemine dahil edilmesi ve topraklanması gerekir.

- ANT-207-O 'nun takılı olduğu kablosuz erişim noktasının çıkış gücü en fazla 13 dBm olarak ayarlanmalıdır.

- Taşıma ve nakliye sırasında anteninizin, aksamlarına zarar gelmemesi için orijinal kutusunda tutulmalıdır.

- Bir arıza meydana geldiğinde cihazı açmayınız veya sökmeyiniz. 0212 444 0 239 AirTies Teknik Destek Hattı'nı aryarak arızayı bildiriniz.

- Montaj ve kurulum için bu kılavuzun devamındaki ilgili bilgiler takip edilmelidir.

- Cihazın, Sanayi ve Ticaret Bakanlığınca tespit edilen ortalama kullanım ömrü 7 yıldır.

Giriş

ANT-207-O dış ortam 7 dBi anten ile dış ortam kablosuz erişim noktalarınızın kapsama alanlarını istediğiniz gibi artırabilirsiniz. Özellikle Hotspot yayın yapan kablosuz erişim noktalarının kapsama alanlarını artırmak için ANT-207-O rahatlıkla kullanabilirsiniz. ANT-207-O yaptığı 360 derecelik sinyal iletimi ile her yöne kaliteli ve uzun mesafe kablosuz erişim sağlayabilmenize olanak sağlar.

ANT-201-O, kolay montajı ve RF yıldırım koruma sistemi ile pratik ve güvenli bir kablosuz yaşam seçeneği sunar. N-tipi konnektöre sahip IEE 802.11b/g standartlarına uygun olan tüm dış ortam kablosuz erişim noktaları ile tam uyumlu şekilde çalışır. Uygun konnektör tipine sahip erişim noktalarına takarak hemen kullanmaya başlayabilirsiniz.

ANT-207-O dış ortam antenini, RF yıldırım koruyucu ile düzgün şekilde topraklayarak güvenli bir şekilde kullanabilirsiniz.

Dış ortamda, özellikle halka açık kablosuz internet erişimi sağlamak için kullanılan dış ortam erişim noktalarının kapsama alanını genişletmek için ANT-207-O antenini kullanabilirsiniz. Kurulumu ve montajı oldukça basit olan ANT-207-O, tüm dış ortam şartlarında rahatlıkla kullanabileceği dayanıklı bir üründür.

Güvenlik Uyarıları:

ANT-207-O ürünü mutlaka topraklanmalıdır. Topraklama aparatlarını uygun bir topraklama noktasına bağlamadan asla ürünü kullanmayın. Doğru topraklama methodlarını ( IEC 364 bölüm 1-7 ile belirlenmiştir) bilmiyorsanız ya da mevcut topraklama sisteminizden emin değişseniz uzman bir elektrikçiden yardım alın.

DİKKAT: ANT-207-O antenin yakınında güç kablolarının olmamasına dikkat edin. Kurulum aşamasında antenin veya erişim noktasının bu kablolarla temas halinde olmaması gerekir. Antenin veya erişim noktasının güç kabloları ile teması ciddi yaralanmalara ve ölüme sebep olabilir!!!

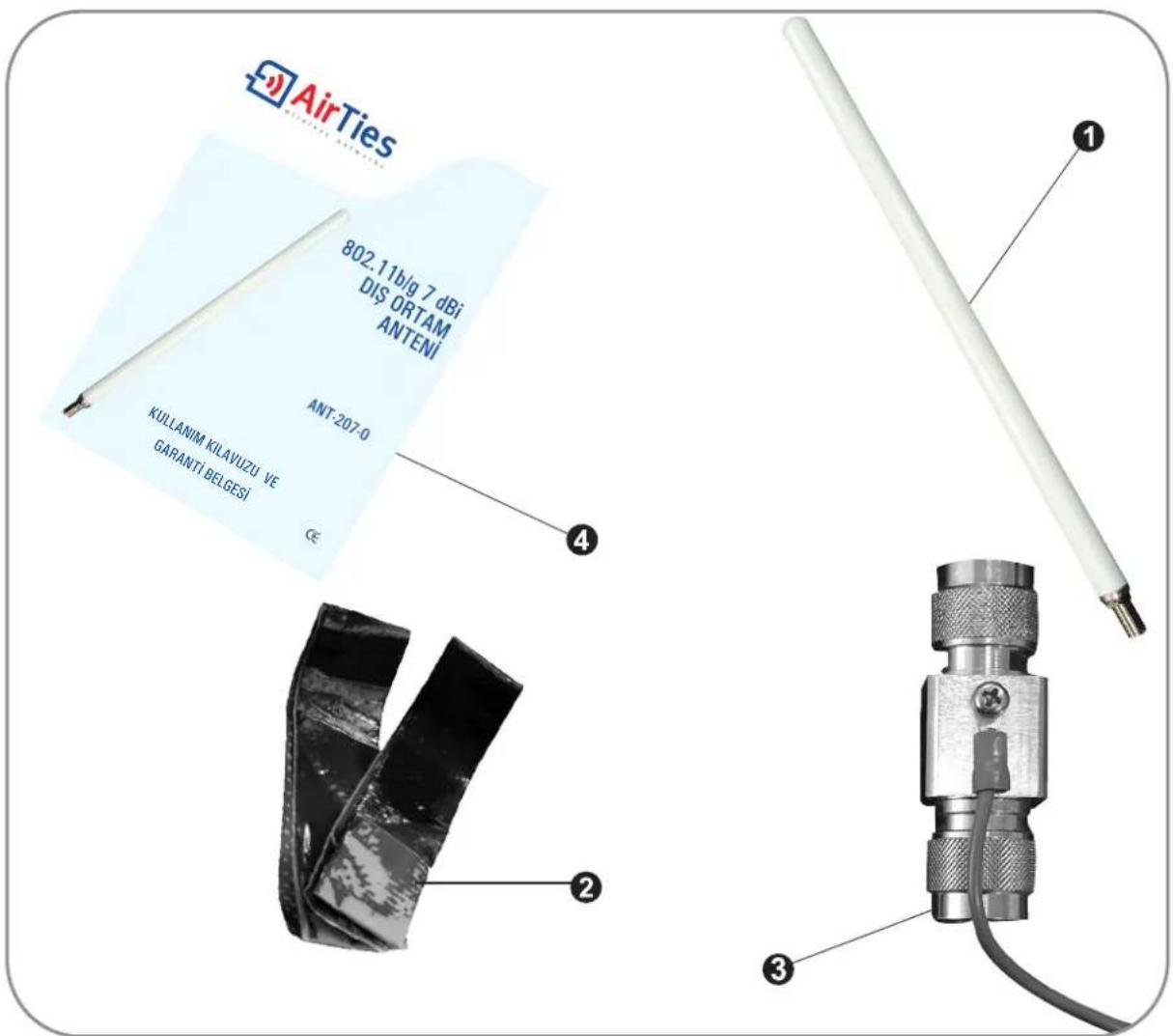

Kutu İçeriği

1. 802.11b/g 7 dBi ANT-207-O Diş Ortam Anteni
2. Yapışkan bantlar
3. RF yıldırım koruyucu
4. Kullanım Kılavuzu ve Garanti Belgesi

Kurulum ve Montaj

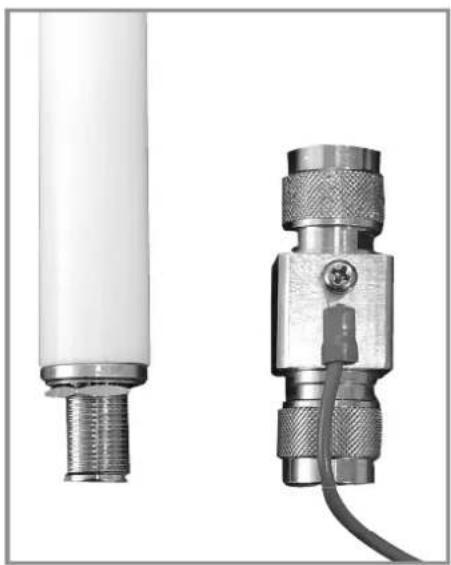

- RF yıldırım korucusunun ANT-207-O' ya bağlanması

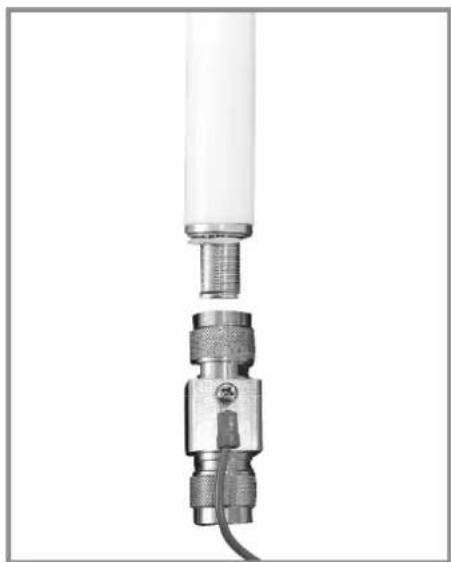

ANT-207-O anteni, öncelikle ürün kutusunun içersinden çıkan RF yıldırım koruyucusu ile birleştirmeniz gerekmektedir. Birleştirme işlemi aşağıdaki resimde gösterilen şekilde olmalıdır.

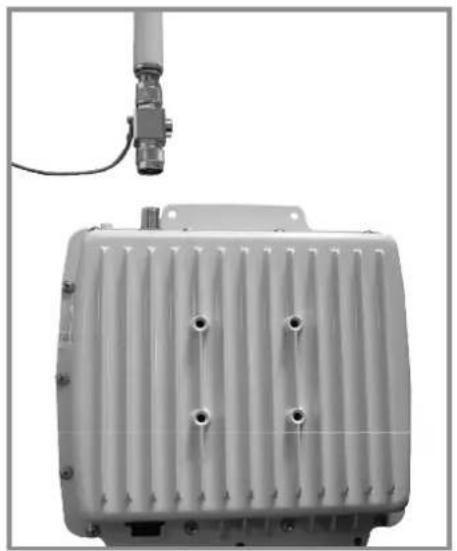

ANT-207-O ve RF yıldırım koruyucusunun dış ortam kablosuz erişim noktasına bağlanması.

Birbirine bağlanmış olan ANT-207-O ve RF yıldırım koruyucusunu, kablosuz erişim noktasının konnektörüne bağlayınız.

Not: ANT- 207-O anteni bağlayacağını kablosuz erişim noktasının N-tipi dişi anten konnektörü olması gerekmektedir.

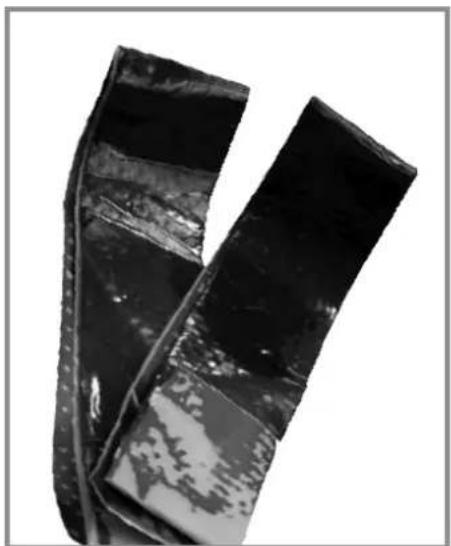

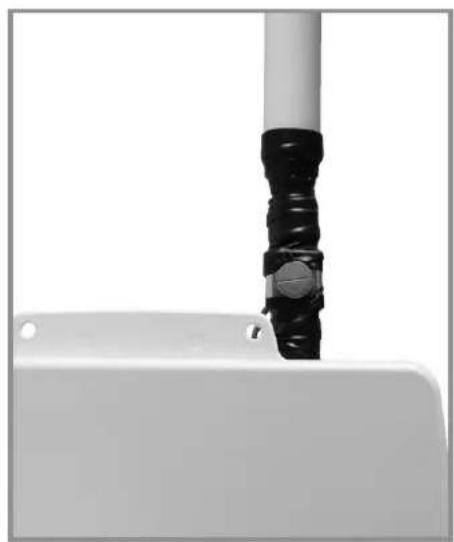

RF yıldırım koruyucusunun, ANT-207-O ve kablosuz erişim noktası ile bağlantısını yaptıktan sonra, kutudan çıkan yapışkan bantları aşağıda gösterildiği gibi her iki tarafından sarınız.

RF yıldırım koruyucusunun topraklanması

RF yıldırım koruyucunun mutlaka topraklanması gerekmektedir. RF yıldırım koruyucusu üzerindeki kabloyu topraklama sistemine bağlayarak topraklayınız. Düzgün şekilde topraklanmayan dış ortam antenleri, hem anten ve erişim noktası için hem de bu cihazların bağlı olduğu sistem için tehlike oluşturabilirler.

Doğru topraklama methodlarını ( IEC 364 bölüm 1-7 ile belirlenmiştir) bilmiyorsanız ya da mevcut topraklama sisteminizden emin değişeniz uzman bir elektrikçiden yardım alın.

DİKKAT: ANT-207-O dış ortam anteninin takılı olduğu kablosuz erişim noktası, metal çubuk ve direk gibi çıkıntılı nesnelere bağlıysa, snelerin de topraklama sistemine dahil edilmesi ve topraklanması ir.

Elektriksel Özellikleri

• Elektriksel Özellikleri
• Frekans Aralığı: 2400 MHz- 2500 MHz
- Kazanç: 7 dBi
• Polarizasyon: Lineer, dikey
- HPBW/Yatay: 360^
- HPBW/Dikey: 20^
• Empedans: 50 Ohms
• Güç: 50W
- Konnektör: N female

Çevresel ve Mekanik Özellikleri

• Maksimum Rüzgar Hızı: 216 km
- Sıcaklık: -40°C +80°C
- Nem: 95% (25°C de)
- Yıldırım koruma: DC topraklama
• Anten Rengi: Gri Beyaz
• Anten Materyali: Fiber glas
- Ağırlık: 128 gr
• Boyutlar: 360 x 2.2 mm∅

Kutu İçeriği

• 802.11b/g 7 dBi ANT-207-O Diş Ortam Anteni
- Yapışkan bantlar
• RF yıldırım koruyucu
- Kullanım Kılavuzu ve Garanti Belgesi

Diğer Bilgiler

1. Tasarlayan ve Üretimini Yaptıran Firma Bilgiler:

AirTies Kablosuz İletişim Sanayi ve Dış Ticaret Aş

Büyükdere Caddesi No:103 K:5 Mecidiyeköy – Istanbul TÜRKİYE

http://www.airties.com

Tel : [phone]

Faks : [phone]

Email : [e-mail]

2. Bakım Onarım Hizmeti Veren Firma Bilgileri:

AirTies Kablosuz İletişim Sanayi ve Dış Ticaret Aş

Büyükdere Caddesi No:103 K:5 Mecidiyeköy – İstanbul TÜRKİYE

http://www.airties.com

Tel : [phone]

Faks : [phone]

Email : [e-mail]

Garanti Şartları

Koşulsuz müşteri memnuniyeti ilkesini benimsemiş olan AirTies'ın tüm ürünlerinde uyguladığı destek ve garanti şu şekildedir:

1. AirTies ürünü arızalanırsa öncelikle AirTies 7/24 Destek Hattı (0212 444 0239) aranmalı ve arıza kendilerine danışılmalıdır. Arıza ve sorunların çoğunluğu telefonda teknik destek uzmanlarıyla görüşerek çözülebilmektedir.
2. AirTies 7/24 Destek Hattından verilen talimata göre arızalı ürün için bir arıza takip numarası alınarak AirTies servis merkezinin "Büyükdere Caddesi No:103 K:5 Mecidiyeköy - Istanbul" adresine gönderilir. Destek Hattından alınan arıza takip numarası kargo poşetinin üzerine görünebilecek büyüklükte yazılmalıdır.
3. Ürün satış tarihinden itibaren 3 yıl kapsamlı AirTies garantisi altındadır.
4. Ürünün adaptör, splitter, kablo gibi tüm parçaları garanti kapsamındadır.
5. Bu süre dahilinde ürünlerin herhangi bir sebeple arızalanması durumunda AirTies ve yetkili servisleri tarafından bedelsiz tamir edilir.
6. Tamiri mümkün ya da ekonomik olmayan ürünler, bedelsiz olarak yenisiyle değiştirilir.
7. Ürünün kullanım kılavuzunda yer alan hususlara aykırı kullanılması halinde ortaya çıkacak arızaların garantiye dahil edilmesi yasal olarak zorunlu değil iken, koşulsuz müşteri memnuniyeti ilkesiyle çalışan AirTies servisi, bu tip arızaların giderilmesi için de elinden gelen çabayı gösterecektir.
8. AirTies servis noktasına gönderilen ürünler, ürünlerin teslim alınmasından itibaren 2 iş günü içinde tamir edildikten ya da değiştirildikten sonra ürünün sahibine gönderilir.
9. Eğer ürün değiştirmek için aynı modelden bulunamazsa, orijinal ürünün tüm özelliklerine sahip daha yeni bir model ile değiştirilir.

AirTies Teknik Destek Merkezi:

0212 444 0239

Büyükdere Caddesi Şarlı İş Merkezi No:103 K:5 Mecidiyeköy – Istanbul

Garanti Belgesi

Bu belgenin kullanılmasına; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve Kanun'a dayanarak yürürlüğe konulan Garanti belgesi Uygulama esaslarına dair teblig uyarınca, T.C.Sanayi ve Ticaret Bakanlığı Tüketicinin ye Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.

TASARLAYAN VE ÜRETİMİNİ YAPTIRAN FİRMA

Ünvan : AirTies Kablosuz iletişim Sanayi ve Dış Ticaret A, Ş,

Adres : Büyükdere Caddesi No:103 Kat:5

Mecidiyeköy/İstanbul Türkiye

Telefon : [phone]

Faks : 0212 318 6298

Firma Yetkilisinin İmzası ve Kaşesi

Teslim Tarihi ve Yeri

Bandrol ve Seri No

Azami Tamir Süresi

AirTies Uygulaması

Garanti Süresi

30 İş Günü

2 İş günü

3 Yll
